15.21. Система круиз-контроля
| ОБЩИЕ СВЕДЕНИЯ |

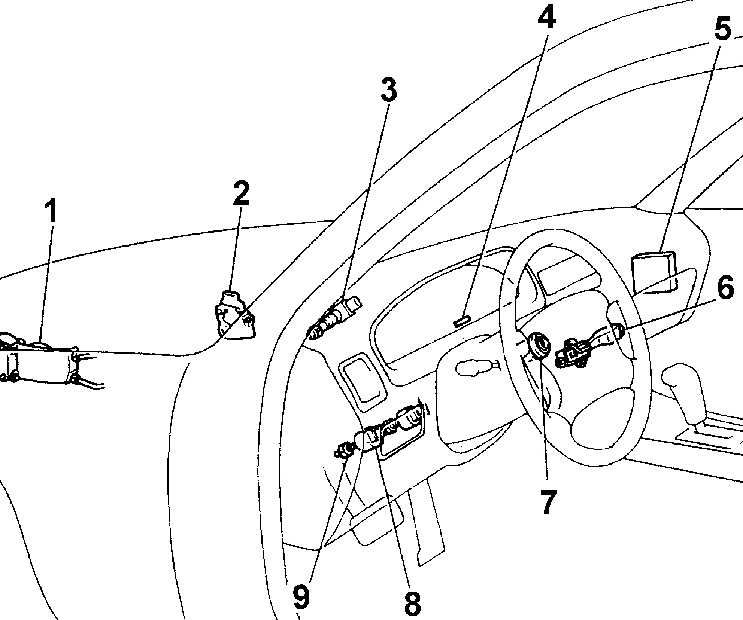

Расположение элементов системы круиз-контроля на автомобиле
 |
|
| 1 – исполнительный механизм; 2 – выключатель блокировки стартера; 3 – датчик скорости автомобиля № 1; 4 – индикатор системы круиз-контроля; 5 – блок управления ECU; |
6 – переключатель; 7 – замок зажигания; 8 – выключатель стоп-сигналов; 9 – выключатель сцепления |
Система круиз-контроля поддерживает постоянную скорость автомобиля с использованием исполнительного механизма, расположенного около аккумулятора в моторном отсеке. Двигатель исполнительного механизма связан с дроссельной заслонкой с помощью троса или тяги.
Система круиз-контроля состоит из исполнительного механизма, тормозного переключателя, выключателя сцепления, контрольных переключателей и реле, и электропроводки и вакуумных шлангов (см. рис. Расположение элементов системы круиз-контроля на автомобиле).
