Тойота Камри (92-97 года). Двигатель стеклоочистителя



Тойота Камри (92-97 года). Двигатель стеклоочистителя

15.18. Двигатель стеклоочистителя

15.18.1. Двигатель стеклоочистителя ветрового стекла

ОБЩИЕ СВЕДЕНИЯ

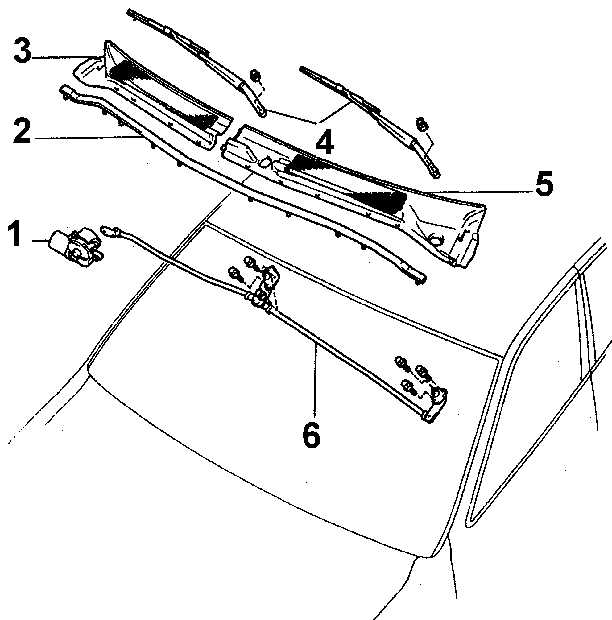

Стеклоочиститель ветрового стекла
16.18.1 Двигатель стеклоочистителя Toyota Camry

1 – двигатель стеклоочистителя;

2 – уплотнитель;

3 – вентиляционная решетка;

4 – рычаги стеклоочистителя;

5 – вентиляционная решетка

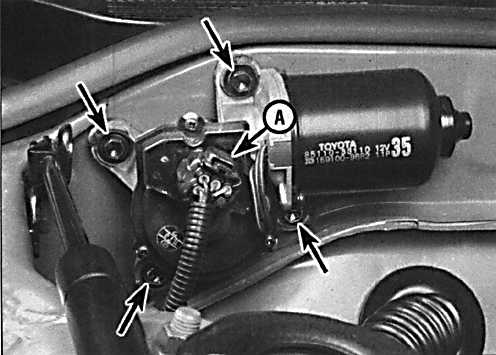

Расположение электрического разъема и болтов крепления двигателя стеклоочистителя
16.18.1 Двигатель стеклоочистителя Toyota Camry
А – электрический разъем

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Снимите рычаги стеклоочистителя, уплотнитель и вентиляци онную решетку капота (см. рис. Стеклоочиститель ветрового стекла).
3. Используя отвертку как рычаг, снимите тягу стеклоочистите лей с вала электродвигателя. Отсоедините электрический разъем от двигателя, отвинтите болты крепления двигателя, затем опустите двигатель стеклоочистителя и извлеките его из автомобиля (см. рис. Расположение электрического разъема и болтов крепления двигателя стеклоочистителя).
4. Установка производится в последовательности, обратной снятию.
