7.14. Стартер
| ОБЩИЕ СВЕДЕНИЯ |
Предупреждения наличии в радиоприемнике кода против воровства, перед отсоединением аккумулятора, проверьте что у вас имеются коды подключения.
система воздушной подушки безопасности отключается, если аккумулятор отсоединяется на длительный срок. Если контрольная лампа подушки безопасности загорается и остается гореть после повторного подсоединения аккумулятора, необходимо обратиться в специализированную мастерскую для восстановления работоспособности системы.

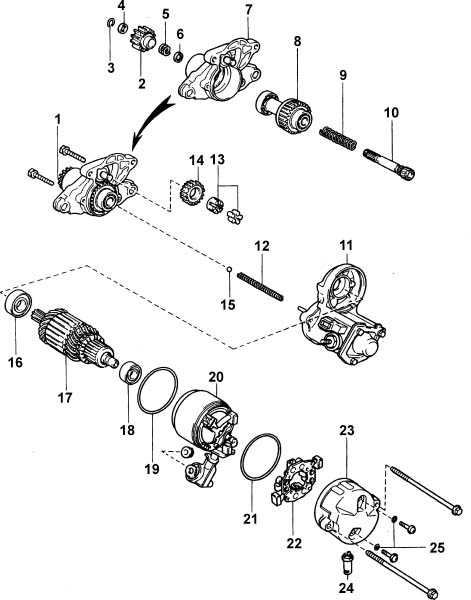

Стартер
 |
|
1 – корпус стартера и муфта;
2 – шестерня; 3 – стопорное кольцо; 4 – подшипник; 5 – пружина; 6 – держатель пружины; 7 – корпус стартера; 8 – обгонная муфта; 9 – пружина; 10 – вал; 11 – тяговое реле; 12 – пружина; 13 – подшипник; |
14 – шестерня; 15 – стальной шарик; 16 – передний подшипник; 17 – ротор; 18 – задний подшипник; 19 – уплотнительное кольцо; 20 – статор; 21 – уплотнительное кольцо; 22 – щеткодеражтель; 23 – задняя крышка; 24 – пылезащитный чехол; 25 – уплотнительное кольцо |

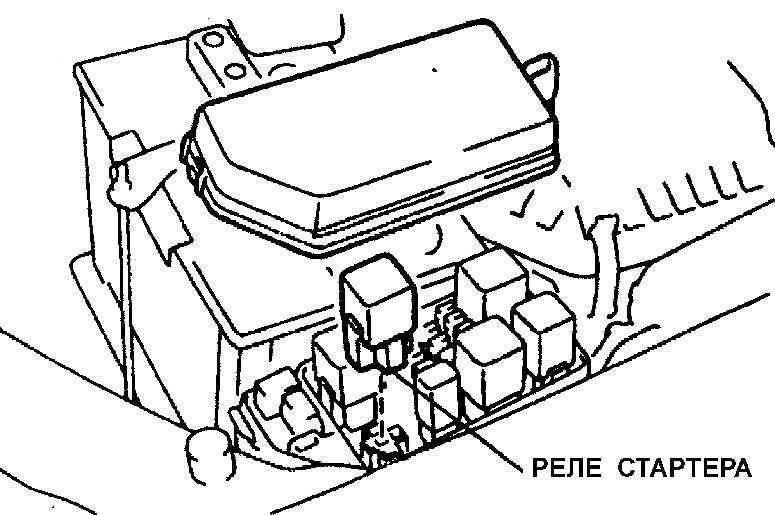

Расположение реле стартера в блоке реле
 |
|
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||||||||||||||||
|
||||||||||||||||||||||||
