7.11. Генератор

ОБЩИЕ СВЕДЕНИЯ

Предупреждения наличии в радиоприемнике кода против воровства, перед отсоединением аккумулятора, проверьте что у вас имеются коды подключения.

с 1993 года система воздушной подушки безопасности отключается, если аккумулятор отсоединяется на длительный срок. Если контрольная лампа подушки безопаснос ти загорается и остается гореть после повторного подсоединения аккумулятора, необходимо обратиться в специализированную мастерскую для восстановления работоспособности системы.

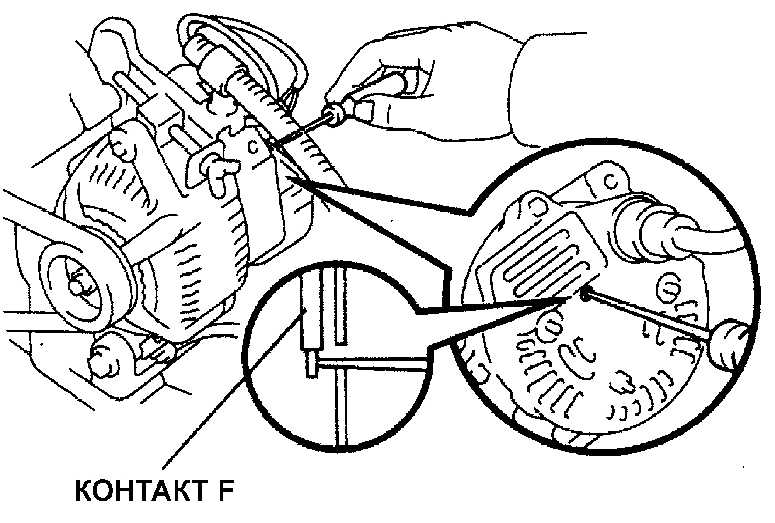

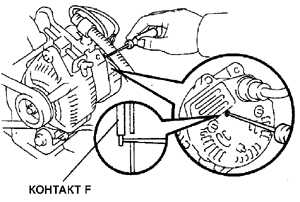

Соединение контакта F генератора с массой при проверке работоспособности генератора

8.11 Генератор Toyota Camry


Схема подсоединения измерительных приборов для проверки работоспособности генератора

8.11 Генератор Toyota Camry

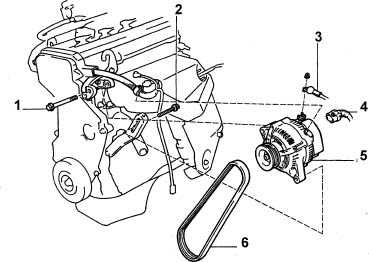

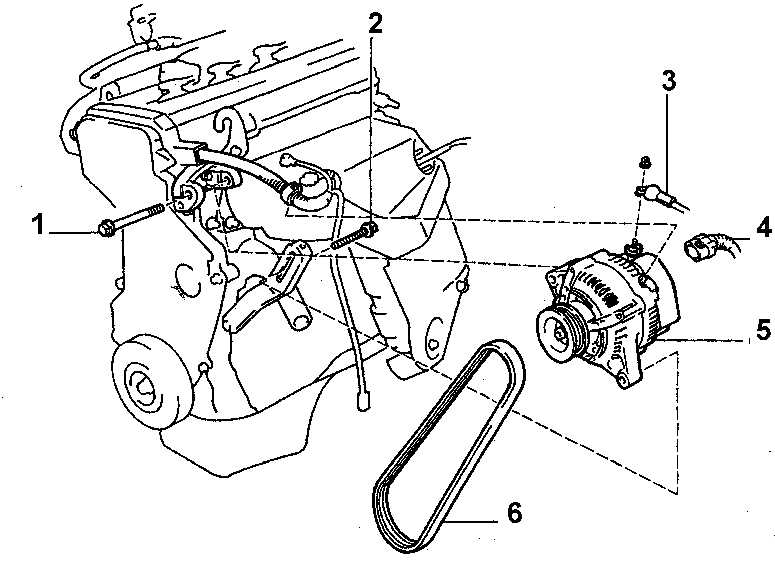

Элементы крепления генератора четырехцилиндрового двигателя

8.11 Генератор Toyota Camry

1 – шарнирный болт;
2 – регулировочный болт;
3 – электрический провод;
4 – электрический разъем;
5 – генератор;
6 – приводной ремень

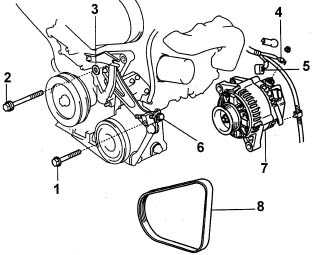

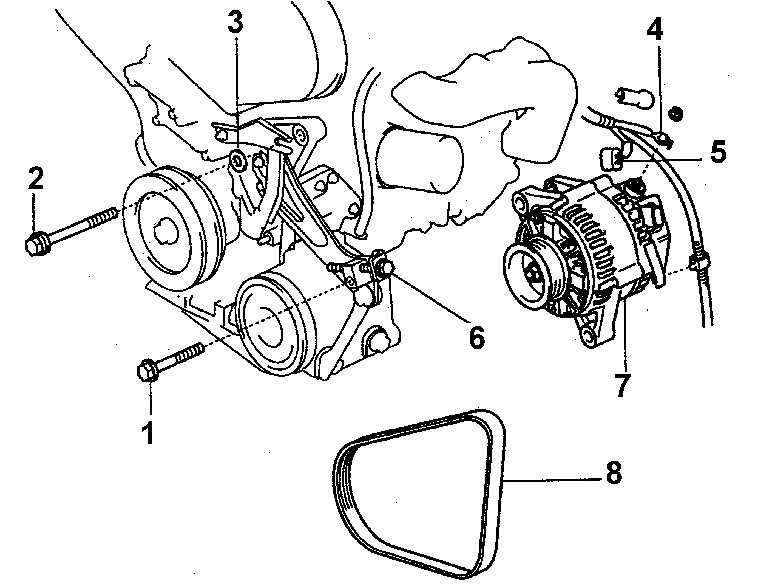

Элементы крепления генератора на шестицилиндровом двигателе

8.11 Генератор Toyota Camry

1 – зажимной болт;
2 – шарнирный болт;
3 – шайба;
4 – электрический провод;
5 – электрический разъем;
6 – регулировочный болт;
7 – генератор;
8 – приводной ремень

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Отсоедините электрические провода от генератора.

8.11 Генератор Toyota Camry

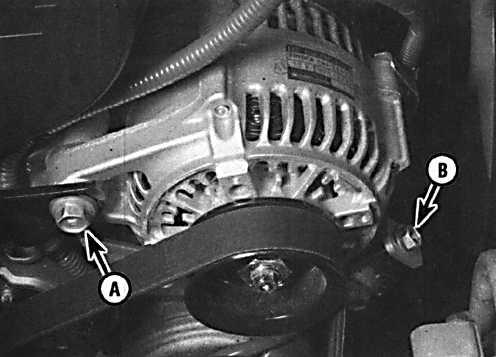

3. Ослабьте крепление регулировочного и шарнирных болтов генератора и снимите приводной ремень.

4. Отвинтите два болта крепления кронштейна генератора и снимите генератор вместе с кронштейном.
5. Установка производится в последовательности, обратной снятию.
6. После установки генератора отрегулируйте натяжение приводного ремня.
