6.3.3. Рычаг коробки

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. На автомобилях без селектора переднего моста переведите рычаг коробки в положение 4 High. На автомобилях, оборудованных селектором, переведите рычаг коробки в положение High и установите переключатель передней оси (2WD-4WD) в положение Off.
2. Отверните винт(ы) крепления рукоятки и снимите рукоятку.
3. На автомобилях с механической КПП снимите рукоятку рычага раздаточной коробки.
4. Снимите верхнюю переднюю панель средней секции (см. подраздел 10.23).
5. Отсоедините разъем от переключателя селектора передней оси (если селектор предусмотрен).
6.3.3 Рычаг коробки Toyota 4runner
6.3.3 Рычаг коробки Toyota 4runner

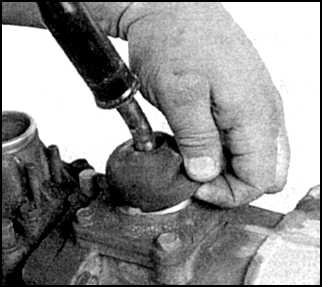

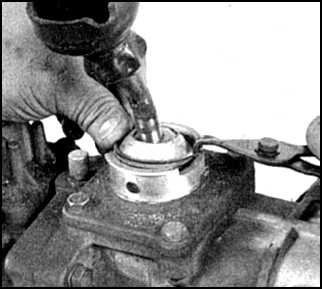

6. На автомобилях с механической КПП отверните 4 винта, снимите чехол рычага (фото слева) и рамку. Затем достаньте стопорное кольцо (фото справа).
6.3.3 Рычаг коробки Toyota 4runner 7. Снимите рычаг раздаточной коробки.
8. На автомобилях с автоматической трансмиссией отсоедините шток от рычага, отсоедините разъем, отверните 8 болтов и снимите механизм управления в боре с рычагом. Достаньте стопорное кольцо и снимите рычаг.
9. Установите рычаг в обратном порядке.
