6.3. Раздаточная коробка
| ОБЩИЕ СВЕДЕНИЯ |

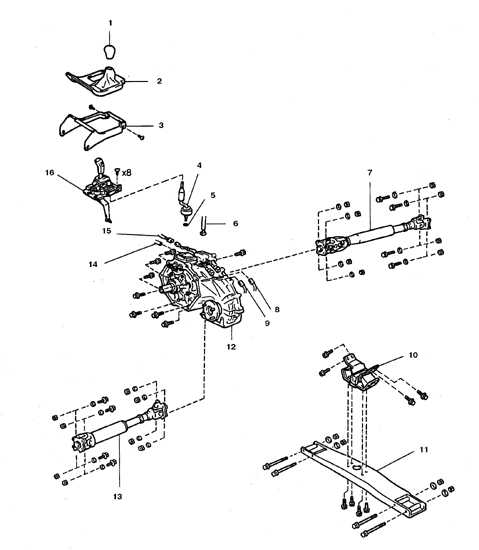

Раздаточная коробка
 |
| 1. Рукоятка 2. Верхняя панель 3. Коробка напольной секции 4. Рычаг управления раздаточной коробкой 5. Стопорное кольцо 6. Разъем датчика скорости 7. Задний карданный вал 8. Разъем блокирующего переключателя раздаточной коробки 9. Разъем позиционного переключателя демультипликатора (L4) раздаточной коробки |
10. Задняя опора 11. Поперечина 12. Раздаточная коробка 13. Передний карданный вал 14. Шланг сапуна 15. Разъем позиционного переключателя раздаточной коробки 16. Механизм управления трансмиссией в сборе |
Раздаточная коробка передает крутящий момент от двигателя на передние и задние полуоси через карданные валы. Ниже описываются виды работ, которые допускается выполнить самостоятельно. Ремонт коробки в гаражных условиях не рекомендуется.
