Тойота 4 раннер. Система фиксации передач

ОБЩИЕ СВЕДЕНИЯ

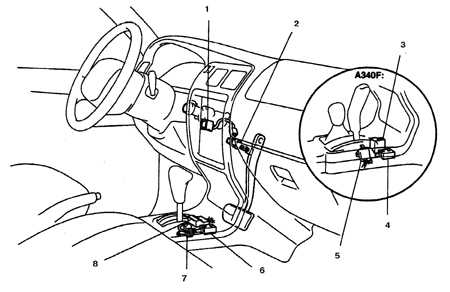

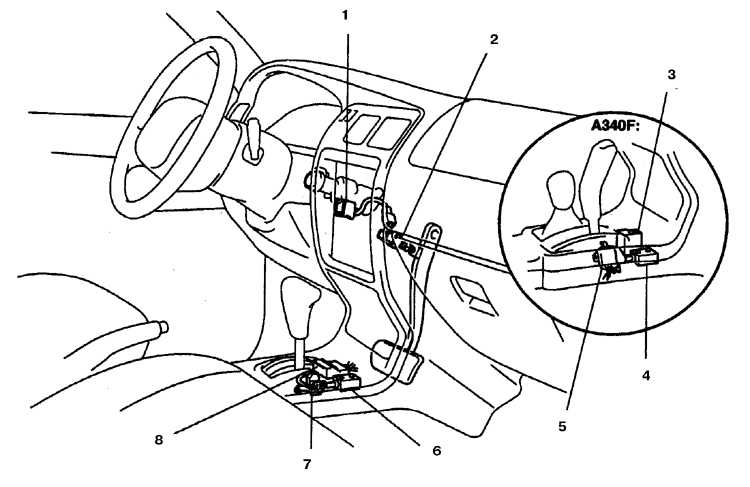

Детали системы фиксации передач

1. Соленоид блокировки ключа
2. Выключатель сигнала торможения
3, 8. Процессорный блок системы фиксации

4, 6. Соленоид фиксации
5, 7. Концевой переключатель

Проверка и замена деталей

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите нижнюю левую облицовочную панель и облицовку руля (см. подраздел 10.23).
2. Найдите детали системы фиксации (см. рис. Детали системы фиксации передач).

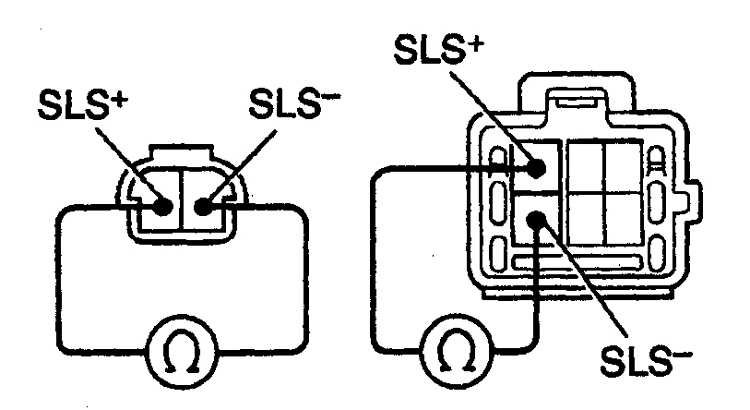

Соленоид фиксатора передачи
3. Отсоедините от соленоида разъем.
	4. Измерьте сопротивление между указанными выводами. Если сопротивление не соответствует норме, или при запитывании выводов нет щелчка, то соленоид замените.

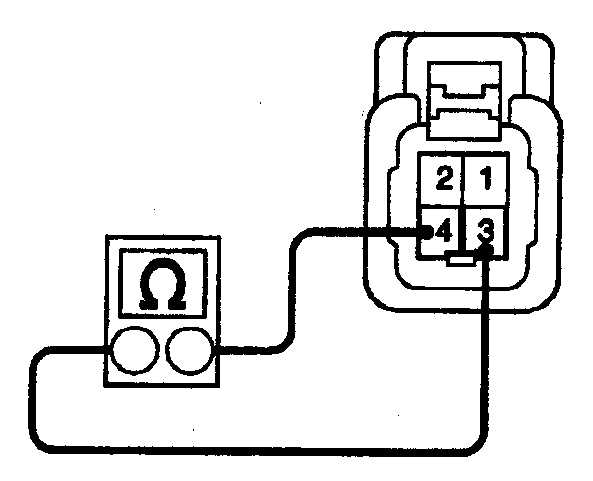

Соленоид блокировки ключа
5. Отсоедините от соленоида разъем.
	6. Измерьте сопротивление между указанными выводами. Если сопротивление не соответствует норме, или при запитывании выводов нет щелчка, то соленоид замените.

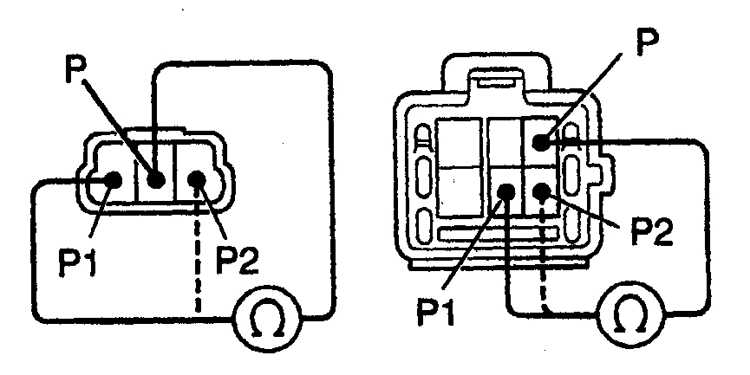

Концевой переключатель
7. Отсоедините от переключателя разъем.
	8. Измерьте сопротивление между указанными выводами. Если цепь между указанными выводами отсутствует, то переключатель замените.

Таблица для проверки концевого переключателя
