Тойота Королла. Генератор



Тойота Королла. Генератор

3.3.11. Генератор

ОБЩИЕ СВЕДЕНИЯ

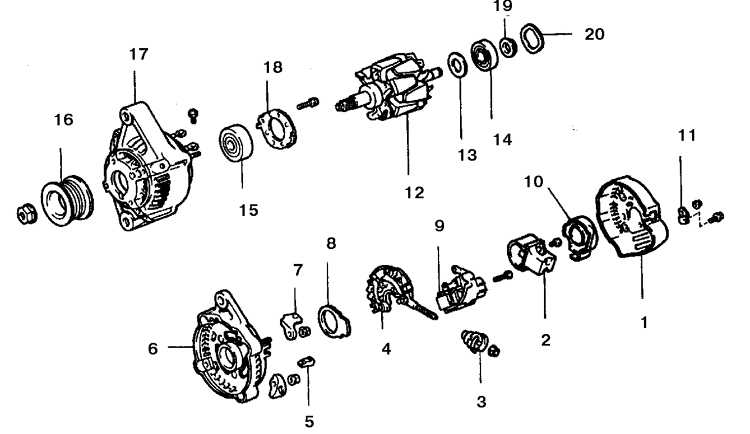

Детали генератора (типовой вариант)

3.3.11 Генератор Toyota Corolla
1. Задняя крышка
2. Щеткодержатель
3. Изоляционная втулка
4. Выпрямитель в сборе
5. Резиновый буфер
6. Задний фланец корпуса
7. Держатель
8. Грязеотражатель
9. Регулятор натяжения
10. Крышка щеткодержателя
11. Контактная пластина выпрямителя
12. Ротор
13. Крышка подшипника
14. Задний подшипник
15. Передний подшипник
16. Шкив
17. Передняя крышка (в сборе со статором)
18. Держатель
19. Крышка подшипника
20. Упорная шайба

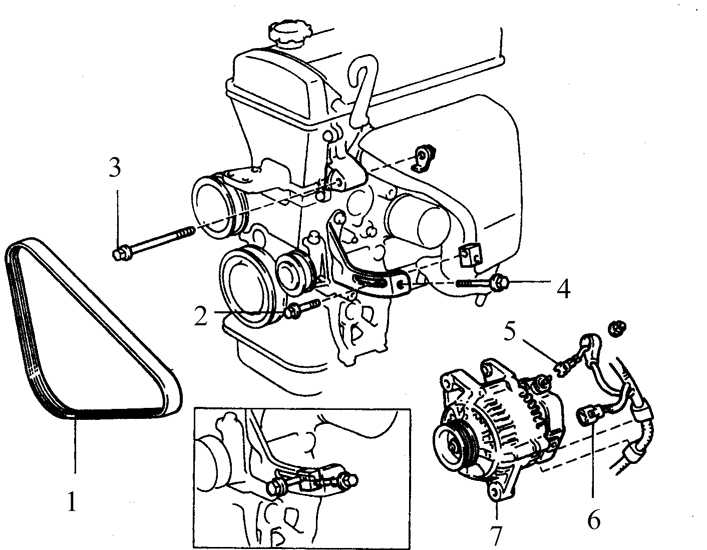

Детали монтажа и привода генератора

3.3.11 Генератор Toyota Corolla
1. Ремень привода
2. Стяжной болт
3. Стопорный болт
4. Главный провод генератора
5. Регулировочный болт
6. Генератор
7. Разъем
Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.

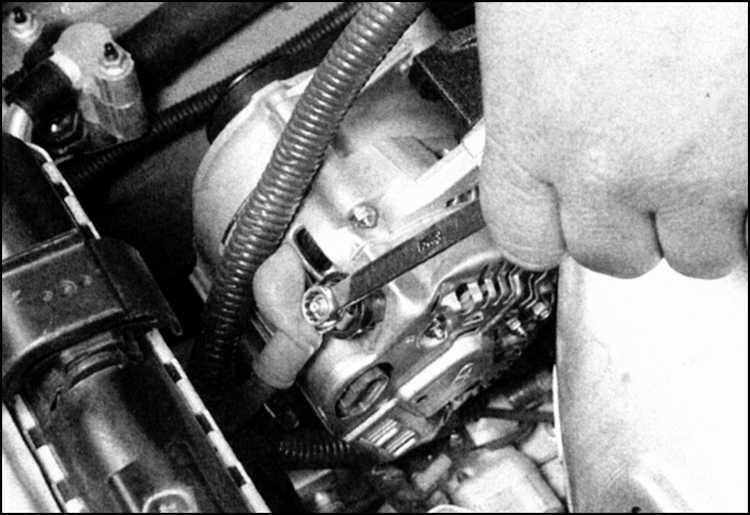

3.3.11 Генератор Toyota Corolla 2. Отсоедините от генератора разъемы.
3. Ослабьте регулировочный, стяжной и стопорный болты генератора (см. рис. Детали монтажа и привода генератора).
4. Отверните и достаньте регулировочный и стяжной болты из регулировочного кронштейна генератора.
5. Снимите генератор и кронштейн с двигателя.
6. Если вы решили заменить генератор, то при приобретении нового агрегата захватите с собой старый генератор. Убедитесь, что новый (или отремонтированный) генератор в точности соответствует заменяемому. Обратите внимание на выводы – их число, размеры и взаимное расположение должно быть таким же, что и на заменяемом агрегате. Наконец, проверьте маркировку. Маркировка должна быть либо отштампована на корпусе, либо напечатана на ярлычке и наклеена на корпус. Убедитесь, что номера на новом и заменяемом агрегатах совпадают.
7. На многих новых (или отремонтированных) генераторах отсутствуют шкивы, поэтому придется переставить шкив с заменяемого агрегата. При приобретении нового генератора проконсультируйтесь по поводу установки шкива, в некоторых мастерских и пунктах продажи консультация дается бесплатно.
