3.3.6. Распределитель зажигания

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Отсоедините разъемы от распределителя.
3. Найдите на крышке распределителя отлитую цифру "1". Это метка высоковольтного вывода 1-го цилиндра. Если метка на крышке отсутствует, то найдите соответствующий вывод на крышке по проводу от 1-го цилиндра.
4. Снимите крышку распределителя и, провернув коленвал, установите бегунок напротив высоковольтного вывода 1-го цилиндра (см. подраздел 3.1.1.2).
3.3.6 Распределитель зажигания Toyota Corolla 5. Нанесите метку на нижней кромке корпуса распределителя, непосредственно под окончанием бегунка, так, чтобы метка в точности совпадала с бегунком. Нанесите также метки на корпусе распределителя и на головке цилиндров, чтобы обеспечить правильную установку распределителя при сборке.
6. Если конструкцией предусмотрено крепление двумя болтами с заплечиками за фланец, то отпустите эти болты (чтобы обеспечить свободный ход распределителя) но полностью не отворачивайте.

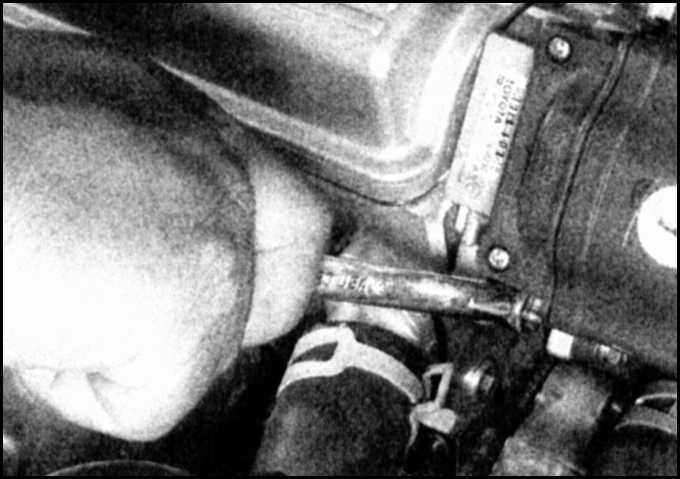

3.3.6 Распределитель зажигания Toyota Corolla 7. Отверните болт крепления распределителя, затем подайте распределитель в горизонтальном направлении и достаньте его.

Предупреждение снятия распределителя с двигателя не допускается. В противном случае нанесение меток становится бессмысленным.
Установка

Предупреждение после снятия распределителя, то установите поршень 1-го цилиндра в ВМТ такта сжатия ( подраздел 3.1.1.2) и сориентируйте бегунок и корпус распределителя.
ПОРЯДОК ВЫПОЛНЕНИЯ

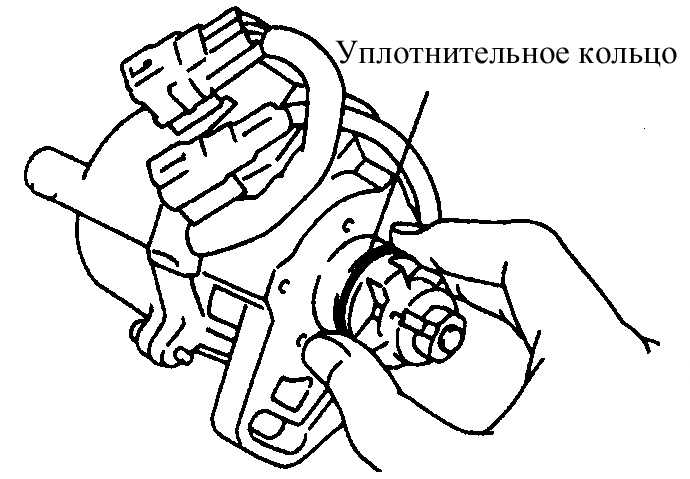

3.3.6 Распределитель зажигания Toyota Corolla 1. Замените уплотнительное кольцо на корпусе распределителя.

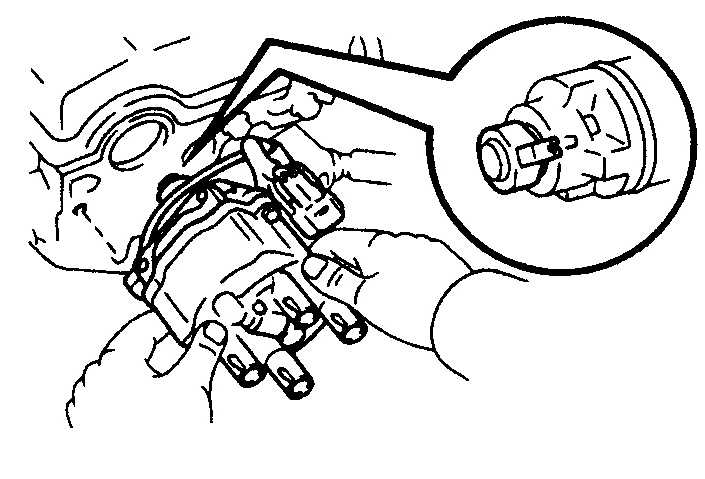

3.3.6 Распределитель зажигания Toyota Corolla 2. Совместите выступ на муфте распределителя с канавкой на корпусе.
3. Вставьте распределитель в двигатель, точно сориентировав корпус по нанесенным меткам.
4. Если распределитель не устанавливается по месту, то еще раз проверьте метки, нанесенные на основании корпуса распределителя и на двигателе перед разборкой. Установите распределитель точно по этим меткам. Проверьте также ориентацию бегунка, метка на бегунке должна совпадать с меткой на основании корпуса, которая была нанесена до разборки.
5. Заверните болт(ы) крепления распределителя.
6. Далее установка выполняется в обратном порядке.
7. Проверьте установку момента зажигания (см. подраздел 3.3.7), затяните болт крепления распределителя.
