Тойота Камри (96+ года). Панель приборов

11.25. Панель приборов

ОБЩИЕ СВЕДЕНИЯ

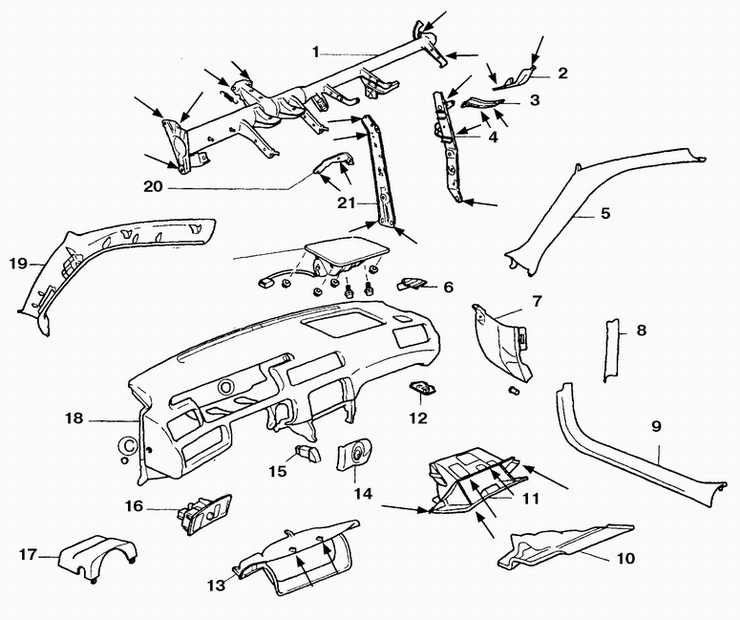

Детали панели приборов и крепления панели

1. Усилительная секция панели приборов
2. Кронштейн панели приборов N2
3. Кронштейн панели приборов N1
4. Стойка панели приборов N2
5. Декоративная накладка передней стойки
6. Боковое сопло обдува ветрового стекла
7. Боковая накладка рамы ветрового стекла
8. Накладка переднего дверного проема
9. Накладка порожка передней двери
10. Нижняя панель N2
11. Перчаточный ящик
12. Декоративная накладка дверцы
перчаточного ящика

13. Облицовочная панель щитка приборов
14. Нижняя декоративная накладка
15. Выключатель аварийной сигнализации
16. Блок дистанционного управления зеркалом заднего вида
17. Верхний кожух рулевой колонки
18. Панель приборов
19. Облицовка передней стойки кузова
20. Держатель
21. Стойка панели приборов N1

Слева панель крепится четырьма болтами и винтами, в рулевой колонке – пятью (четыре сосредоточены вверху пространства рулевой колонки), тремя на напольной секции и двумя – внутри полости перчаточного ящика.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините от батареи клемму отрицательного полюса, а затем снимите клемму положительного полюса.
2. Снимите декоративные панели пприборов и центральную напольную секцию (см. подраздел 11.23. и подраздел 11.22.).
3. Снимите щиток приборов (см. подраздел 12.1.12.) и перчаточный ящик.
4. На части автомобилей надо отсоединить и снять модуль подушки безопасности со стороны пассажира (см. подраздел 12.1.26.).
5. Из центральной части панели приборов снимите аудио-блок (см. подраздел 12.1.14).
6. Снимите панель управления кондиционированием (см. подраздел 5.2.).

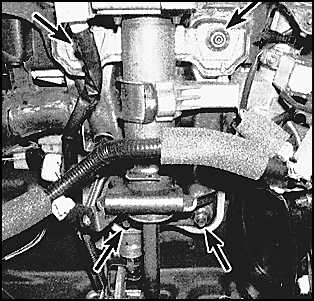

	7. Снимите коленный буфер и усилительную пластину. Отверните болты крепления рулевой колонки и опустите колонку.

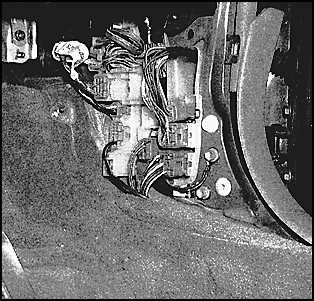

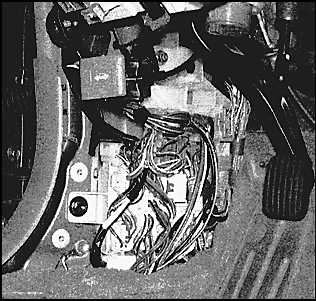

8. Отсоедините разъемы проводки панели приборов. Ответные части большинства разъемов панели невзаимозаменяемые их невозможно перепутать, однако при малейшем сомнении обозначьте разъемы слева и справа под панелью приборов перед их рассоединением.
9. Удалите все элементы крепления панели приборов (болты, гайки, винты). Приподнимите и снимите панель через дверной проем со стороны водителя (последняя процедура выполняется вдвоем).
10. Установка выполняется в обратном порядке.
