11.22. Центральная напольная секция

ОБЩИЕ СВЕДЕНИЯ

Центральная напольная секция

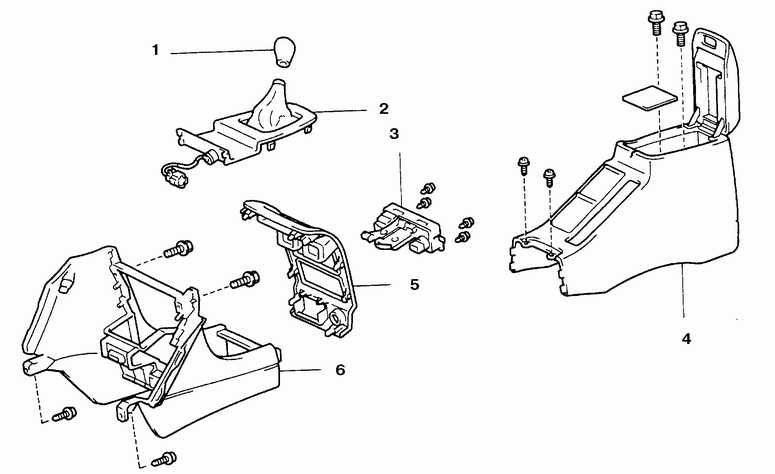

11.22 Центральная напольная секция Toyota Camry
1. Рукоятка рычага переключения передач
2. Верхняя панель
3. Панель управления отопителем
4. Задняя часть секции
5. Щиток секции
6. Передняя часть секции

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Лезвием отвертки обмотанной скотчем подденьте декоративную панель щитка секции и снимите щиток.
3. Подденьте и снимите верхнюю панель центральной секции. На автомобилях с механической КПП снимите рукоятку рычага переключения передач.
4. Для доступа к винтам задней части центральной секции поднимите подлокотник и снимите крышку.
5. Отверните винты задней части центральной секции и снимите секцию.
6. Отверните винты передней части секции и приподнимите секцию. Отсоедините разъемы и снимите секцию.
7. Установка выполняется в обратном порядке.
