3.4.12. Система пуска двигателя
| ОБЩИЕ СВЕДЕНИЯ |

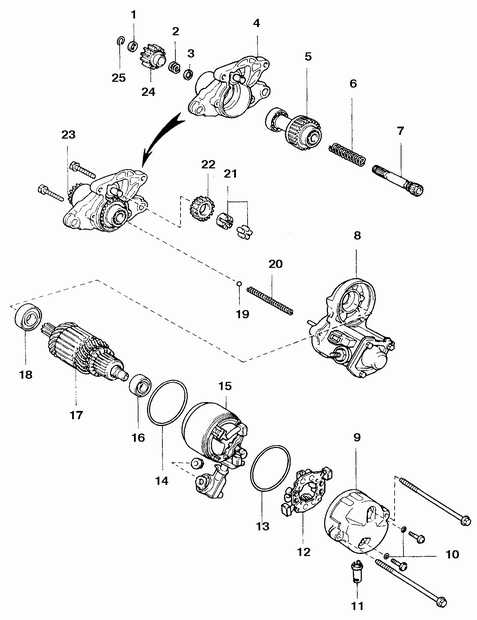

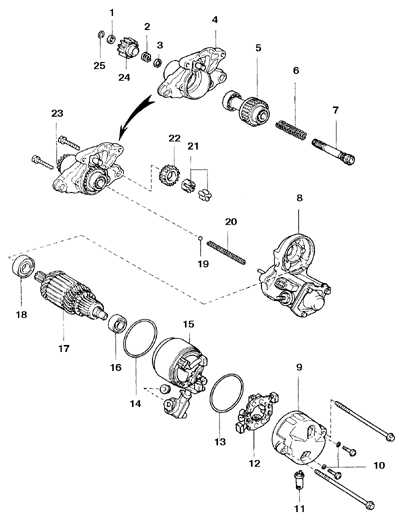

Детали стартера и тягового реле
 |
|
1. Ограничитель
2. Пружина 3. Пружинная шайба 4. Корпус 5. Муфта 6, 20. Пружина 7. Ось 8. Тяговое реле 9. Задняя крышка 10, 11. Уплотнители |
12. Щеткодержатель 13, 14. Кольцо 15. Ярмо (обмотка возбуждения) 16, 18, 21. Подшипники 17. Якорь 19. Шарик 22. Промежуточная шестерня 23. Передняя крышка 24. Шестерня 25. Стопорное кольцо |
Система пуска состоит из батареи, стартера, тягового реле и соединительных проводов.
На автомобилях с механической КПП включение стартера возможно только после нажатия на педаль сцепления. На автомобилях с автоматической трансмиссией стартер включается только в положениях селектора Park или Neutral. Включение стартера допускается на время не более 15 секунд.
