3.4.8. Блок электронного зажигания

ПОРЯДОК ВЫПОЛНЕНИЯ

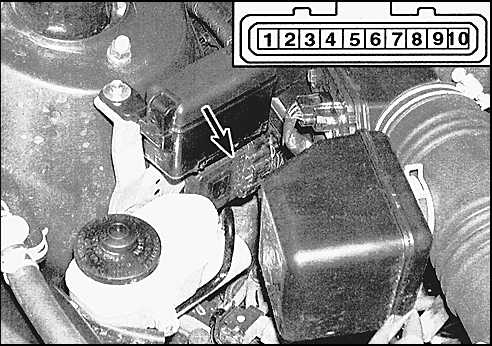

3.4.8 Блок электронного зажигания Toyota Camry 1. Отсоедините от электронного блока, расположенного под главным цилиндром тормозов (двигатель V6), разъем и выполните следующие проверки, руководствуясь схемой (см. подраздел 12.2.2.)
2. Проверьте наличие напряжения батареи на выводе 9 разъема.
3. Проверьте наличие напряжения 5 В на выводе 4 разъема. Если напряжения нет, то сдайте процессорный блок в ремонт.
4. Проверьте наличие флуктуирующего напряжения 0,1–4,5 В на выводах 5, 6 и 7 разъема (для этого попросите помощника включить стартер). Если напряжения нет, то сдайте процессорный блок в ремонт.
5. Проверьте надежность соединения с массой вывода 3.
6. Если проверки дали положительный результат, то отсоедините разъемы на каждой катушке и проверьте наличие сигнала с помощью светодиода (см. подраздел 3.4.5.). Если сигнал есть, то проверьте целостность цепи от блока зажигания до катушки. Если цепь исправна, то блок зажигания замените.
