Электросхема Toyota Rav4. Вентилятор радиатора системы охлаждения моделей до 2001 года

Электросхема 31

Электросхема Toyota Rav4. Вентилятор радиатора системы охлаждения моделей до 2001 года

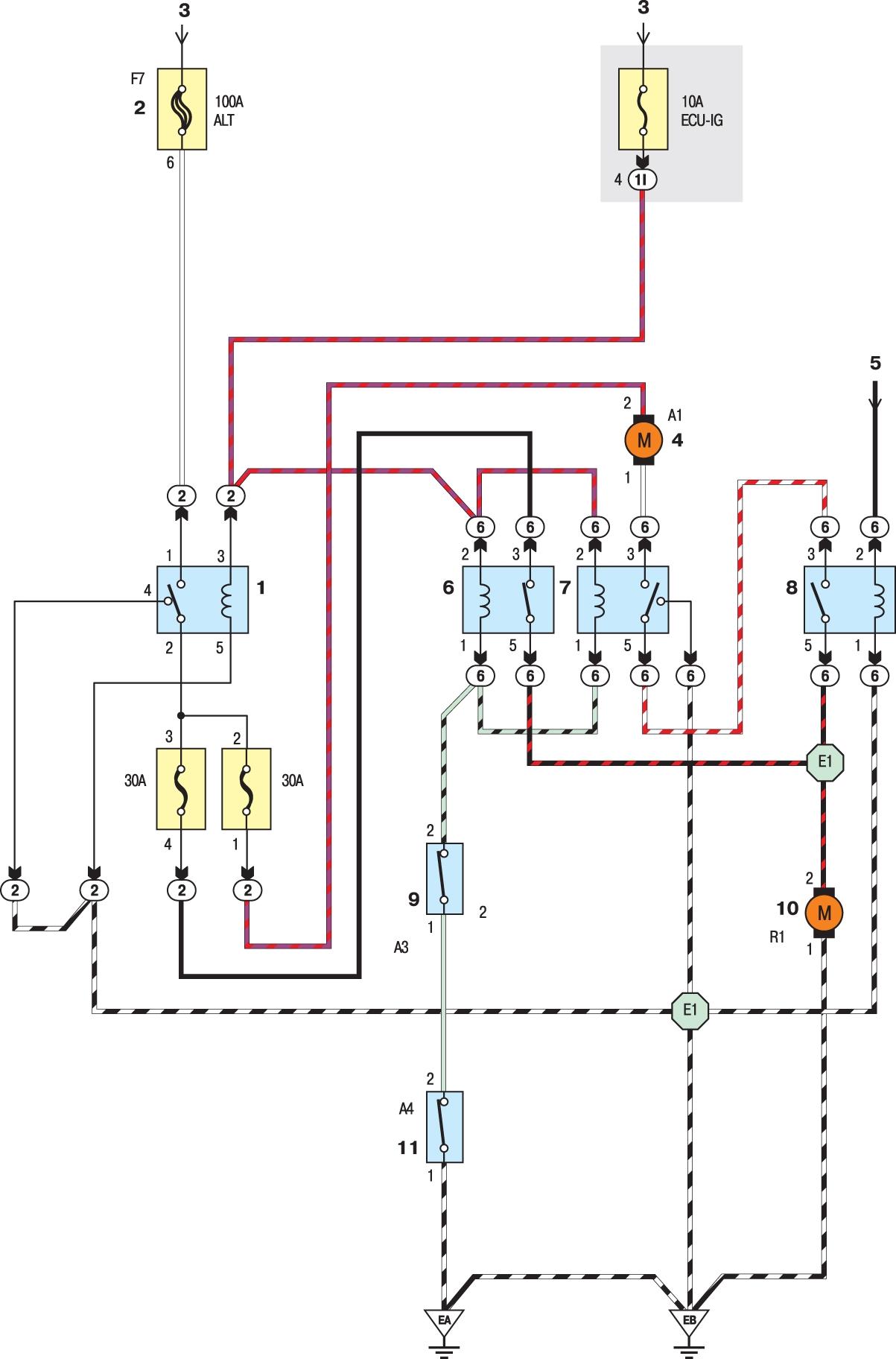

Электросхема 31. Вентилятор радиатора системы охлаждения моделей до 2001 года: 1 – главное реле; 2 – плавкий предохранитель; 3 – от системы питания; 4 – электродвигатель вентилятора радиатора и конденсора Кондиционер и охлаждениеа; 5 – от реле MG/ M; 6 – реле вентилятора радиатора №1; 7 – реле вентилятора радиатора №2; 8 – реле вентилятора радиатора №3; 9 – выключатель давления Кондиционер и охлаждениеа; 10 – электродвигатель вентилятора радиатора; 11 – выключатель датчика температуры Кондиционер и охлаждениеа
