Электросхема Toyota Rav4. Вентилятор радиатора системы охлаждения моделей с 2001 года

Электросхема 32

Электросхема Toyota Rav4. Вентилятор радиатора системы охлаждения моделей с 2001 года

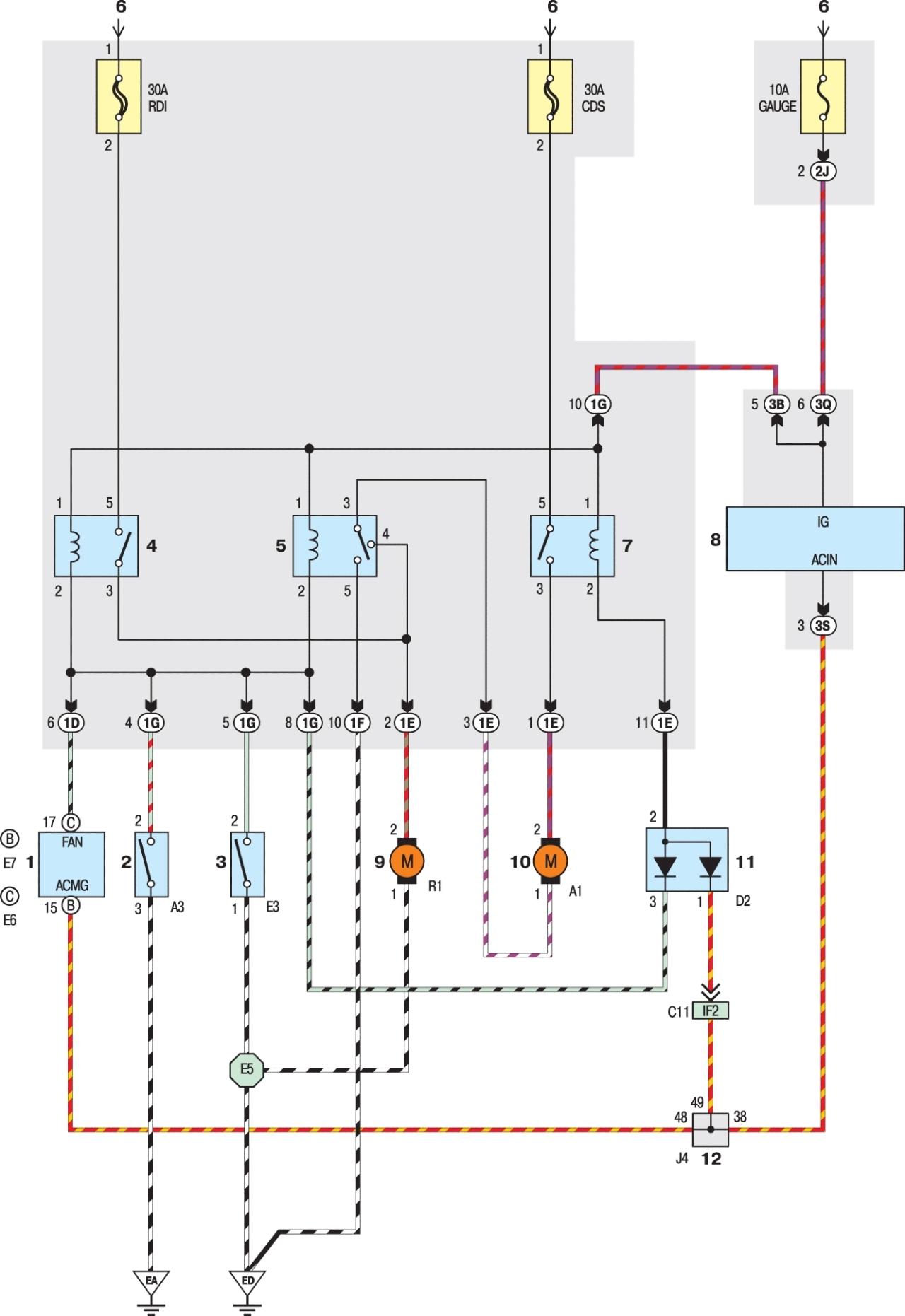

Электросхема 32. Вентилятор радиатора системы охлаждения моделей с 2001 года: 1 – блок управления двигателем; 2 – выключатель давления Кондиционер и охлаждения; 3 – выключатель датчика температуры охлаждающей жидкости; 4 – реле вентилятора радиатора №1; 5 – реле вентилятора радиатора №2; 6 – от системы питания; 7 – реле вентилятора радиатора №3; 8 – блок ECU со стороны переднего пассажира; 9 – электродвигатель вентилятора радиатора; 10 – электродвигатель вентилятора Кондиционер и охлаждения; 11 – диоды; 12 – соединительный разъем
