ПРЕДУПРЕЖДЕНИЕ !
Автомобили оборудованы системами безопасности (SRS),
включающими подушки безопасности и натяжители ремней
безопасности. Перед проведением работ около датчиков
удара, панели приборов и рулевой колонки отсоедините
сначала отрицательную, а затем положительную клеммы от
аккумуляторной батареи и подождите 2 мин. Это исключит
несанкционированное раскрытие подушек безопасности и
срабатывание натяжителей ремней безопасности, которые
могут нанести телесные повреждения.
Реле указателей поворота и аварийной световой сигнализации
выполнены как один комбинированный блок.
При работе реле в салоне автомобиля должны быть слышны щелчки.
Если при включении указателей поворота с одной или другой
стороны автомобиля реле работает с повышенной частотой, значит,
перегорела одна из ламп указателей поворота, а исправная лампа
мигает с удвоенной частотой.
Если не мигают указатели поворота с двух сторон автомобиля,
возможно, перегорел предохранитель, вышел из строя переключатель
или реле указателей поворота или имеется неисправность в
электрической цепи. Если перегорел предохранитель, перед
установкой нового предохранителя проверьте состояние
электрической цепи.
Замену реле указателей поворота и аварийной световой
сигнализации производите следующим образом:
Отсоедините электрический разъем реле.

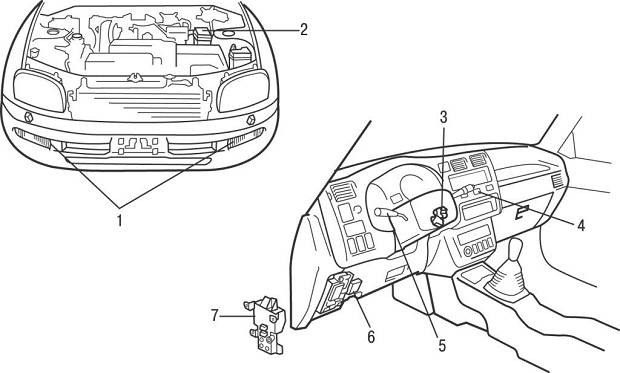

Рисунок
- 15.14. Расположение реле указателей поворота и
аварийной световой сигнализации на моделях до 2001 года:
1 – предохранитель в блоке реле и предохранителей №2; 2
– передние указатели поворота и аварийной световой
сигнализации; 3 – реле указателей поворота и аварийной
световой сигнализации в блоке №5; 4 – замок зажигания; 5
– Аварийка; 6 – переключатель указателей поворота; 7 –
предохранитель в блоке предохранителей

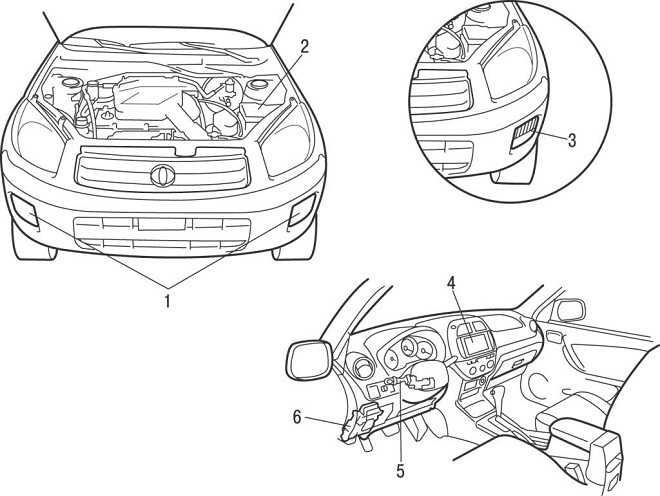

Рисунок
- 15.15. Расположение реле указателей поворота и
аварийной световой сигнализации на моделях с 2001 года:
1 – передние указатели поворота и аварийной световой
сигнализации; 2 – предохранитель в блоке предохранителей
моторного отсека; 3 – передняя противотуманная фара с
указателем поворота; 4 – Аварийка; 5 – переключатель
указателей поворота; 6 – реле указателей поворота и
аварийной световой сигнализации
Снимите реле с кронштейна, расположенного под панелью приборов,
справа от рулевой колонки (смотрите
рисунок-
15.14 , 15.15)
Установку реле проводите в последовательности, обратной снятию.
