Toyota Rav4. Приборная панель





    ПРЕДУПРЕЖДЕНИЕ !
Автомобили оборудованы системами безопасности (SRS), включающими подушки безопасности и натяжители ремней безопасности. Перед проведением работ около датчиков удара, панели приборов и рулевой колонки отсоедините сначала отрицательную, а затем положительную клеммы от аккумуляторной батареи и подождите 2 мин. Это исключит несанкционированное раскрытие подушек безопасности и срабатывание натяжителей ремней безопасности, которые могут нанести телесные повреждения.

Снятие панели приборов производите следующим образом:
Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
Снимите панели отделки с панели приборов и центральную консоль.
Снимите комбинацию приборов.
Отсоедините электрический разъем от подушки безопасности переднего пассажира и на моделях с 2001 года выпуска, снимите подушку безопасности.
Снимите радиоприемник с панели приборов.
Снимите пульт управления Кондиционер и охлаждениеом.
Снимите нижнюю левую панель отделки и усилитель панели. Выверните болты крепления рулевой колонки и отклоните ее вниз от панели приборов.

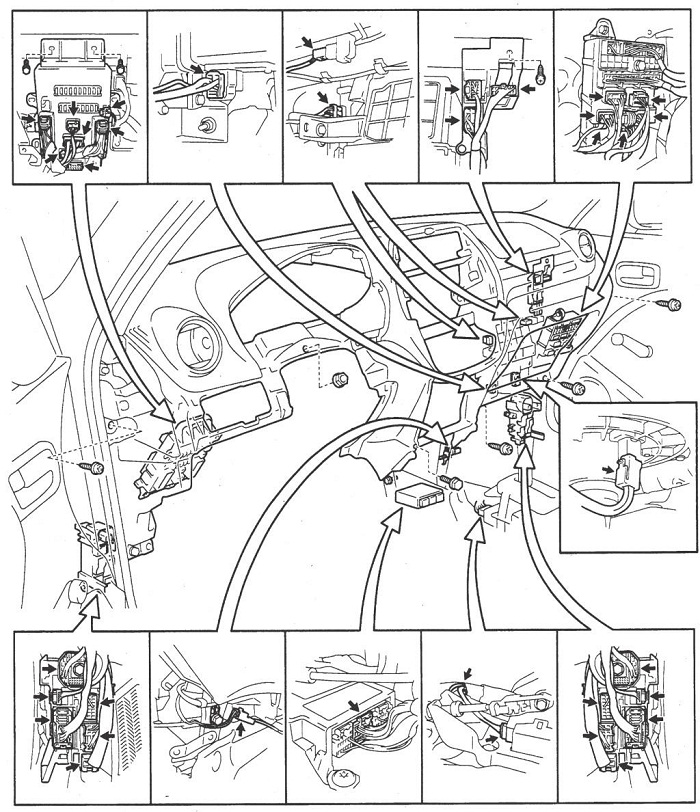

Рисунок - 14.56. Расположение электрических разъемов панели приборов на моделях с 2001 годамоделях с 2001 года

Промаркируйте и отсоедините Разъёмы от панели приборов ( смотрите рисунок - 14.56 )

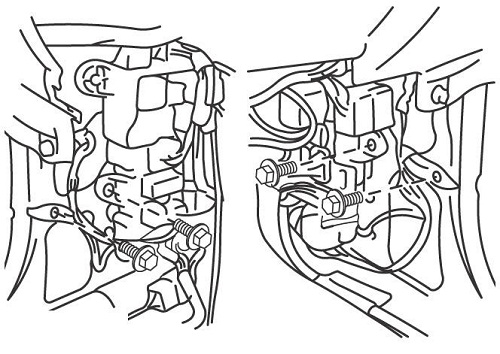

Рисунок - 14.57. Расположение главных электрических разъемов панели приборов на моделях до 2001 года

На моделях до 2001 года отсоедините главные Разъёмы с каждой стороны панели приборов и выверните два болта крепления проводов массы в центре панели приборов ( смотрите рисунок - 14.57 )

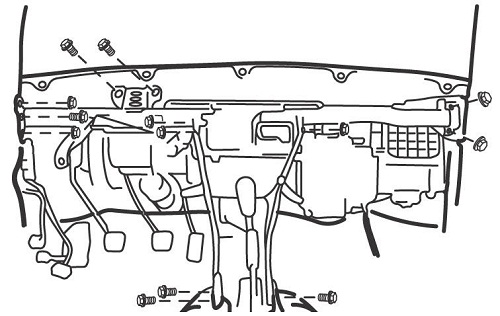

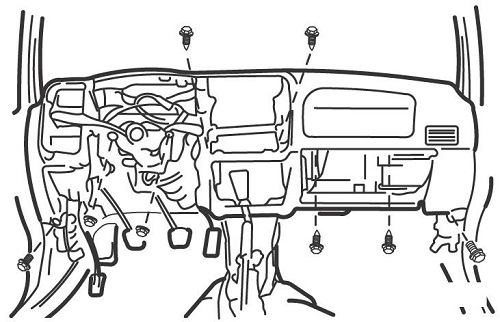

Рисунок - 14.58. Расположение болтов, винтов и гаек крепления панели приборов на моделях до 2001 года








Рисунок - 14.59. Расположение болтов крепления усилителя панели приборов на моделях до 2001 года

Выверните все болты, винты и гайки крепления панели приборов к кузову автомобиля, затем поднимите панель и через дверь, извлеките из автомобиля ( смотрите рисунок - 14.58 ). Это трудоемкая работа и выполнять ее необходимо с помощником. Также, возможно, потребуется вывернуть болты и снять усилитель панели приборов ( смотрите рисунок - 14.59 )
Установку панели приборов производите в последовательности, обратной снятию.
