Toyota Rav4. Накладка приборной панели

Снятие внешней накладки панели приборов производите следующим образом:

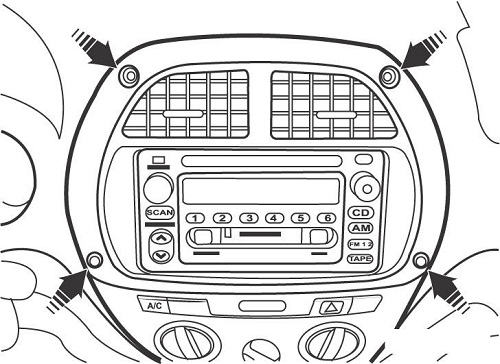

Рисунок - 14.51. Расположение винтов крепления центральной накладки панели приборов на моделях с 2001 года

На моделях с 2001 года выверните винты и снимите центральную накладку с панели приборов ( смотрите рисунок - 14.51 )

Рисунок - 14.52. Расположение винтов крепления нижней центральной накладки панели приборов на моделях с 2001 года

Для снятия нижней центральной накладки панели приборов на моделях с 2001 года выверните винты и лезвием плоской отвертки освободите нижнюю часть накладки из панели приборов ( смотрите рисунок - 14.52 ). Для того чтобы не поцарапать панель приборов, обмотайте лезвие отвертки липкой лентой или ветошью.
На моделях до 2001 года снимите козырек комбинации приборов и снимите ручки управления с панели управления отопителем/Кондиционер и охлаждениеом.
Также выверните винты крепления панели отделки под проигрыватель компакт-дисков или радиоприемника и снимите панель.
Лезвием плоской отвертки освободите нижнюю часть внешней накладки из панели приборов.
Для того, чтобы не поцарапать панель приборов, обмотайте лезвие отвертки липкой лентой или ветошью.
Отсоедините Разъёмы от задней стороны внешней накладки и снимите ее с автомобиля.

Рисунок - 14.53. Расположение фиксаторов крепления нижней центральной накладки панели приборов на моделях до 2001 года

Для снятия нижней центральной накладки панели приборов на моделях до 2001 года извлеките четыре фиксатора и выньте накладку ( смотрите рисунок - 14.53 )
Установку внешней накладки панели приборов производите в последовательности, обратной снятию.
