Toyota Rav4. Защитные чехлы шарниров вала привода колеса. Снятие и установка



Снятие

Снимите вал привода колеса.
Через деревянные бруски зажмите вал привода в тисках.
Проверяйте радиальный люфт ШРУСа, который указывает на износ деталей шарнира. Проверяйте плавность хода по полному диапазону движения для каждого ШРУСа. Если защитный чехол был порван, снимите ШРУС, разберите, очистите и Проверяйте его на отсутствие повреждений из-за потери смазки и возможного загрязнения посторонними частицами.
Маленькой отверткой освободите зажимы, ослабьте хомуты крепления защитного чехла и сдвиньте их по валу.









Рисунок - 10.5. Снятие защитного чехла с внутреннего ШРУСа типа «трипоид»

Лезвием отвертки подденьте и сдвиньте внешний край чехла с внутреннего ШРУСа. Если защитный чехол порван, срежьте его. Снимите внутренний край чехла и сдвиньте его со ШРУСа типа «трипоид» ( смотрите рисунок - 10.5 ). Трипоид представляет собой трехплечий шарнир, на каждом плече которого закреплен ролик из закаленной стали.
Краской или маркером пометьте взаимное положение вала привода и трипоида.









Рисунок - 10.6. Снятие пружинного стопорного кольца, фиксирующего трипоид на валу

Специальным инструментом снимите пружинное стопорное кольцо, фиксирующее трипоид на валу ( смотрите рисунок - 10.6 )








Рисунок - 10.7. Использование молотка и латунной выколотки для снятия трипоида с вала привода

Молотком через латунную выколотку сбейте трипоид с вала привода, при этом соблюдайте осторожность, чтобы не повредить шлицы вала и ролики трипоида ( смотрите рисунок - 10.7 )
Если работа выполняется на правом приводном валу, отметьте расположение балансира и снимите его. Для снятия балансира, возможно, придется воспользоваться прессом.











Проверка защитных чехлов шарниров вала привода колеса

Очистите все детали ШРУСа до полного удаления старой смазки. Осмотрите рабочие поверхности роликов трипоида на отсутствие трещин, точечной коррозии, выработки и других признаком износа.
Если изношен внутренний ШРУС, замените его.
Если изношен внешний ШРУС, необходимо замените его вместе с валом привода колеса.






Установка защитных чехлов шарниров вала привода колеса



Оберните шлицы внутреннего конца вала привода липкой лентой, чтобы не повредить защитный чехол об острые грани шлицев вала.
Надвиньте хомут и защитный чехол на вал привода.
Установите трипоид на шлицы вала привода и закрепите его стопорным кольцом. Смажьте трипоид и внутреннюю поверхность корпуса шарнира. Вставьте шарнир в корпус и заполните его остатками смазки.
Наденьте на шарнир защитный чехол, при этом Проверяйте, чтобы посадочные места чехла установились в предназначенные для них пазы.





Рисунок - 10.8. Место измерения длины вала привода

Измерьте длину вала привода, которая должна соответствовать длине, приведенной в технических данных ( смотрите рисунок - 10.8 )
Закрепите защитный чехол хомутами, отверткой предварительно приподняв внутренний край чехла для выравнивания давления воздуха под чехлом.

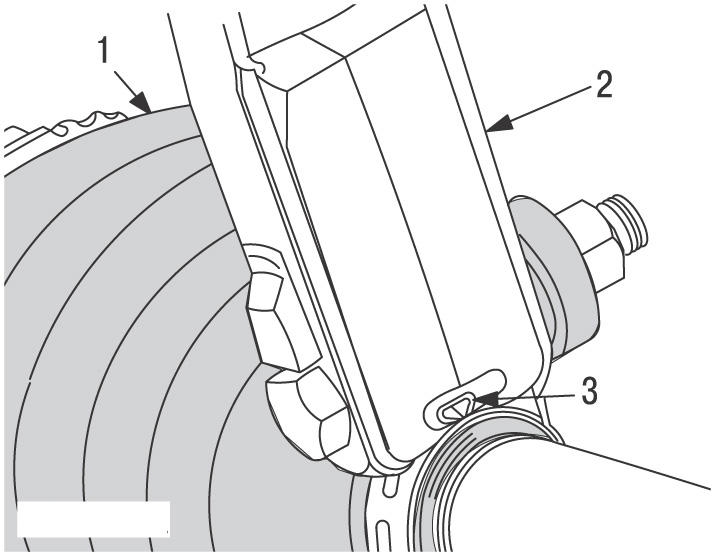

Рисунок - 10.9. Применение специального инструмента для крепления хомута: 1 – защитный чехол; 2 – специальный инструмент; 3 – зажим хомута

Для закрепления хомутов необходим специальный инструмент ( смотрите рисунок - 10.9 ). Губки инструмента установите на углах зажима хомута и в этом положении затяните губки винтом.
Установите вал привода на автомобиль.
