Тойота РАВ4. Двигатель 3S-FE. Заднее уплотнительное кольцо коленчатого вала



Замену кольца можно производить двумя способами. При снятии первым способом сделайте следующее:
– снимите коробку передач;
– снимите маховик/пластину привода;








Рисунок - 3.46. Снятие заднего уплотнительного кольца, без предварительного снятия масляного поддона и задней крышки блока цилиндров






– замену уплотнительного кольца можно провести, не снимая масляный поддон и заднюю крышку блока цилиндров ( смотрите рисунок - 3.46 ). Однако не рекомендуется использовать этот метод, так как рабочая кромка уплотнительного кольца очень жесткая и возможно ее повреждение в процессе установки. Лезвием отвертки извлеките старое уплотнительное кольцо из гнезда. Очистите гнездо уплотнительного кольца и шейку коленчатого вала. Смажьте моторным маслом рабочую кромку нового уплотнительного кольца и шейку коленчатого вала и, вдавливая, установите уплотнительное кольцо. Эту работу необходимо выполнять очень тщательно, так как легко повредить рабочую кромку уплотнительного кольца.
Второй — основной — способ замены уплотнительного кольца требует снятия масляного поддона и задней крышки блока цилиндров. Для замены кольца по второму методу сделайте следующее:
– снимите масляный поддон. Выверните болты и снимите заднюю крышку блока цилиндров. Твердым пластиковым или деревянным скребком очистите от остатков старой прокладки привалочные поверхности задней крышки и блока цилиндров;

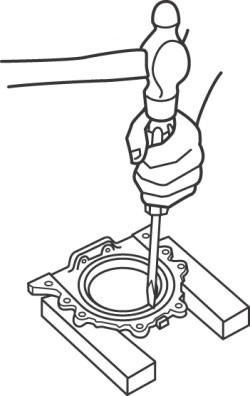

Рисунок - 3.47. Использование молотка и отвертки для выбивания уплотнительного кольца с задней крышки блока цилиндров






– установите заднюю крышку на два деревянных бруска, молотком и отверткой выбейте уплотнительное кольцо ( смотрите рисунок - 3.47 );
– установите в заднюю крышку новое уплотнительное кольцо, для чего используйте плоский деревянный брусок или трубчатую оправку, с наружным диаметром немного меньшим наружного диаметра кольца;
– смажьте моторным маслом рабочую кромку нового уплотнительного кольца и шейку коленчатого вала. Установите новую прокладку на блок цилиндров;
– медленно и осторожно установите заднюю крышку с уплотнительным кольцом на коленчатый вал, до прилегания ее к блоку цилиндров. Закрепите крышку болтами, затянув их моментом 13 Н•м. Убедитесь, что нижняя плоскость крышки не выступает за привалочную поверхность блока цилиндров, на которую устанавливается масляный поддон.
Дальнейшую установку проводите в последовательности, обратной снятию.
