Снятие и установка стартера Тойота Камри







Снятие и установка стартера (модели с двигателем 1–2AZ-FE) Тойота Камри











Отсоедините провода от клемм аккумуляторной батареи.
Снимите аккумуляторную батарею с опорой.
Снимите воздушный фильтр в сборе с кронштейном.
Отсоедините разъем стартера.
Отверните гайку и отсоедините вывод 30 проводки стартера.





Снятие стартера (модели с двигателем 1-2AZ-FE)

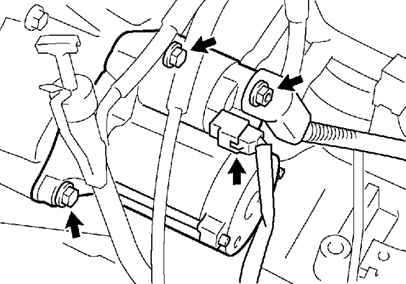

Рис. 7.34. Снятие стартера (модели с двигателем 1-2AZ-FE)




Отверните два болта крепления и снимите стартер (рис. 7.34).
Установите стартер.
Затяните гайку крепления 30 вывода моментом затяжки 30 Н·м.
Затяните два болта крепления стартера моментом затяжки 39 Н·м.
Установите остальные компоненты в порядке, обратном снятию.
