Установка генератора (модели с двигателем 1 и 2 AZ-FE) Тойота Камри









Установите генератор на кронштейн.
Установите опорный и стопорный болт крепления генератора, наживите их, но не закручивайте окончательно.




Установка генератора (модели с двигателем 1 и 2 AZ-FE)

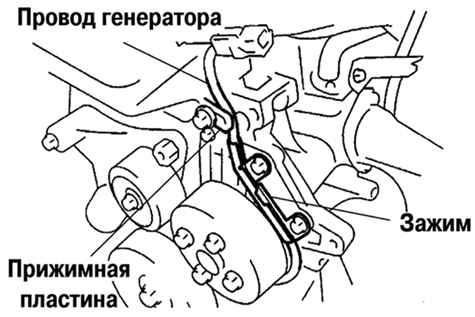

Рис. 7.10. Установка генератора (модели с двигателем 1 и 2 AZ-FE)




Подсоедините разъем генератора и закрепите электропроводку (рис. 7.10).


ВНИМАНИЕ
Не подсоединяйте разъем генератора, пока не установлен генератор.


Установите приводной ремень.
Затяните опорный и стопорный болты крепления генератора.
Затяните болты крепления зажима жгута проводов и болт крепления провода генератора.
Момент затяжки:
- опорный болт М10 – 52 Н·м;
- стопорный болт М8 – 21 Н·м;
- болт крепления зажима жгута проводов – 8.4 Н·м;
- болт крепления провода генератора – 9.8 Н·м.
