Снятие, разборка, сборка и установка главного тормозного цилиндра Тойота Камри





Разборка главного тормозного цилиндра Тойота Камри







Используя отвертку, протолкните поршни на весь ход, отверните стопорный болт и снимите кольцевое уплотнение.


ПРИМЕЧАНИЕ
Обмотайте отвертку пластырем или липкой лентой, чтобы не повредить поршни и зеркало цилиндра.




Снятие пружинного кольца

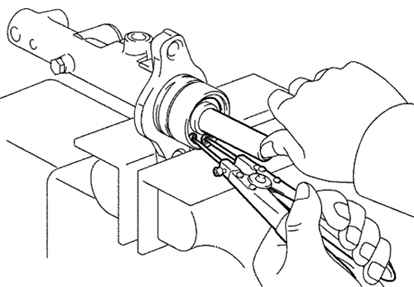

Рис. 6.26. Снятие пружинного кольца




Нажмите на поршень отверткой и с помощью тонкогубцев для снятия пружинных колец снимите пружинное кольцо (рис. 6.26).



Извлечение поршня №1 с пружиной





Рис. 6.27. Извлечение поршня №1 с пружиной




Открутите стопорный поршневой болт с прокладкой и извлеките поршень №1 с пружиной, вытягивая его строго по оси без перекосов (рис. 6.27).


ПРИМЕЧАНИЕ
Если поршень извлекать под углом, можно повредить зеркало цилиндра.





Извлечение поршня №2



Рис. 6.28. Извлечение поршня №2




Положите тряпку на два деревянных бруска и легко ударяйте фланцем цилиндра по брускам, пока поршень №2 не выйдет наружу. Убедитесь, что расстояние (А), указанное на рисунке 6.28, от тряпки до вершины брусков было не меньше 100 мм.
