Проверьте величину хода рычага включения стояночного тормоза.
Потяните рычаг включения стояночного тормоза до упора и
сосчитайте количество щелчков.
Перемещение рычага включения стояночного тормоза при усилии 200
Н: 6–9 щелчков
Перемещение педали включения стояночного тормоза при усилии 300
Н: 3–6 щелчков
При необходимости отрегулируйте ход рычага включения стояночного
тормоза.
|
ПРИМЕЧАНИЕ
Перед регулировкой стояночного тормоза убедитесь,
что отрегулирован зазор задних тормозных колодок
(см. ниже).
|
Снимите декоративный кожух.
|
|

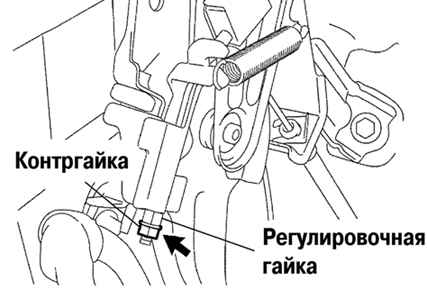

Рис. 6.22. Контргайка и регулировочная
гайка педального привода стояночной тормозной
системы
|
Ослабьте контргайку и, вращая регулировочную гайку, установите
требуемый ход рычага включения стояночного тормоза (рис. 6.22, 6.23).
|
|
Рис. 6.23. Контргайка и регулировочная
гайка рычажного привода стояночной тормозной системы
|
Затяните контргайку.
Момент затяжки: 5,4 Н·м для педального привода, 5,0 - для
рычажного привода.
Установите декоративный кожух.
