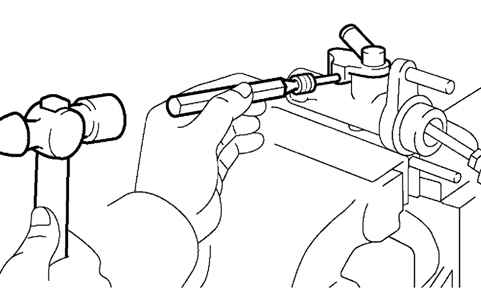

Рис. 3.22. Извлечение пружинного
шлицевого штифта
|
Используя бородок с тонким жалом (5 мм) и молоток, выбейте
шлицевой пружинный штифт (рис.
3.22).
Снимите входной штуцер и уплотняющее кольцо.
Ослабьте контргайку и снимите вилку толкателя.
Отверните контргайку толкателя.
Снимите чехол корпуса цилиндра.
|
Рис. 3.23. Снятие стопорного кольца
|
Утапливая стержень поршня, с помощью клещей для снятия и
установки стопорных колец снимите стопорное кольцо (рис.
3.23).
Выньте толкатель из корпуса цилиндра.
ВНИМАНИЕ
Поршень может выскочить из корпуса цилиндра.
Поэтому осторожно вынимайте толкатель из корпуса
цилиндра.
|
Снимите упорную пластину с толкателя.
Выньте поршень с пружиной из цилиндра.
ВНИМАНИЕ
Следите за тем, чтобы не повредить внутреннюю
часть корпуса цилиндра.
|
