Снятие и установка главного цилиндра сцепления Тойота Камри







Снятие главного цилиндра сцепления Тойота Камри







Слейте жидкость из гидропривода сцепления.

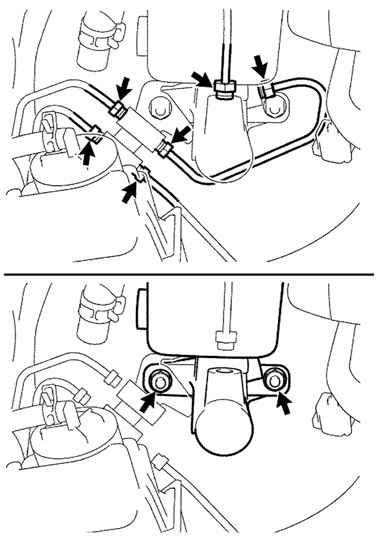

Болты крепления главного тормозного цилиндра




Рис. 3.19. Болты крепления главного тормозного цилиндра




Снимите главный тормозной цилиндр, открутив болты крепления, показанные стрелками на рисунке 3.19.

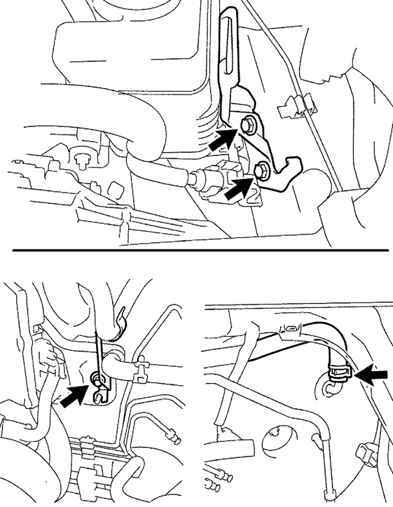

Болты крепления усилителя тормозов


Рис. 3.20. Болты крепления усилителя тормозов




Снимите усилитель тормозов, открутив болты крепления, показанные стрелками на рисунке 3.20.
Ослабив зажим, отсоедините трубку бачка главного цилиндра сцепления от главного цилиндра сцепления. Слейте жидкость в пластиковый контейнер.




Отсоединение гибкого шланга от главного цилиндра сцепления



Рис. 3.21. Отсоединение гибкого шланга от главного цилиндра сцепления




Используя специальное приспособление 09023-00100 и специальный ключ, отсоедините гибкий шланг от главного цилиндра сцепления (рис. 3.21)
Сняв зажим и штифт, снимите вилку толкателя главного цилиндра сцепления со штифтом.
Отвернув 2 гайки, снимите главный цилиндр сцепления.
