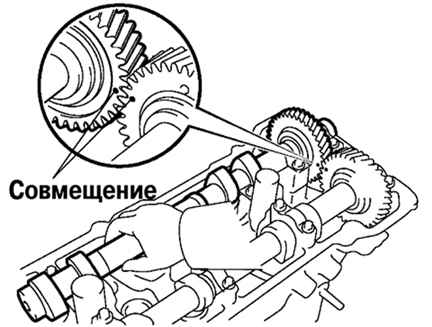

Рис. 2.304. Совмещение меток шестерен привода распределительного вала

Нанесите слой моторного масла на торцевые упорные поверхности распределительного вала. Введите в зацепление шестерни привода распределительных валов выпускных и впускных клапанов, совместив друг с другом установочные метки (две точки) на шестернях. Установите распределительный вал впускных клапанов на головку блока цилиндров (рис. 2.304).

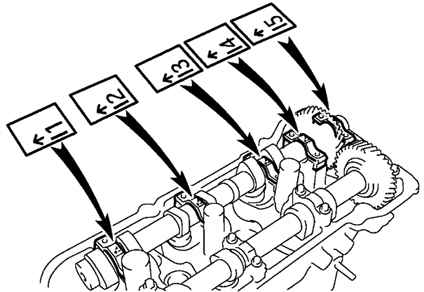

Рис. 2.305. Маркировка крышек подшипников

Установите крышки подшипников в соответствии с маркировкой на их корпусах (рис. 2.305).

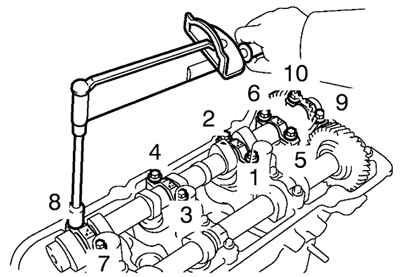

Рис. 2.306. Порядок затягивания болтов крепления левых крышек подшипников

Нанесите тонкий слой моторного масла на резьбу и под головки болтов крепления крышек подшипников. Установите и равномерно затяните десять болтов крепления крышек подшипников в несколько проходов моментом затяжки 16 Н·м в последовательности, показанной на рисунке 2.306.

Отверните технологический болт.

Поверните распределительный вал и расположите кулачки рабочими выступами вверх, проверьте и отрегулируйте, при необходимости, зазор в приводе клапанов.



Рис. 2.307. Места нанесения герметика на сегментные заглушки: 1 – герметик

Удалите старый уплотнительный материал. Нанесите герметик на сегментные заглушки, как показано на рисунке 2.307.

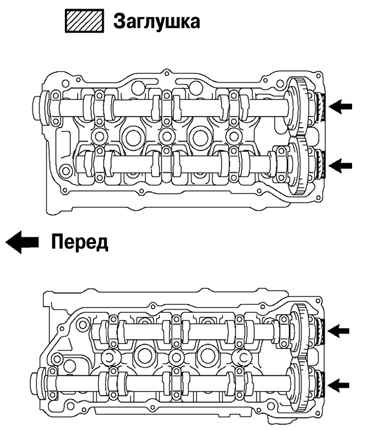

Рис. 2.308. Места установки сегментных заглушек

Установите четыре сегментные заглушки в головки блока цилиндров (рис. 2.308).
