Проверка и регулировка тепловых зазоров в клапанах двигателя 1MZ-FE Тойота Камри
Регулировка тепловых зазоров в клапанах двигателя 1МZ-FE Тойота Камри
Если это необходимо, отрегулируйте тепловой зазор в клапанах.

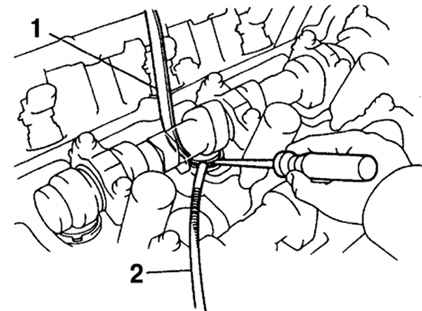

Для этого снимите регулировочную шайбу.

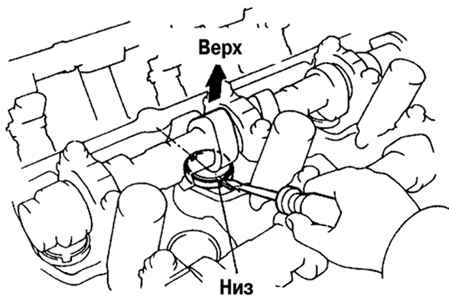

Проверните распределительный вал так, чтобы вершина кулачка была
направлена вверх. Расположите толкатель клапана, как показано на
рисунке 2.227.

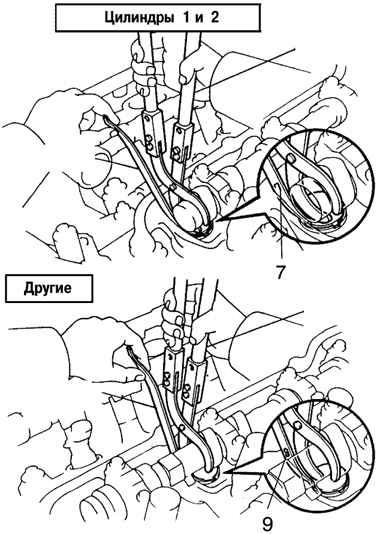

Используя специальный инструмент (А), прижмите толкатель и
разместите специальный инструмент (В) между распределительным валом
и толкателем. Снимите специальный инструмент (А). Вставляйте
специальный инструмент (В) под небольшим углом и следите за тем,
чтобы маркировки на специальном инструменте располагались, как
показано на рисунке 2.228.
Если специальный инструмент (В) вставлен слишком глубоко,
регулировочная шайба может заклинить его. Для предотвращения этого
вставляйте его со стороны впускных клапанов под небольшим углом.
Используя микрометр, измерьте толщину снятой регулировочной шайбы и
определите размер новой регулировочной шайбы (рис.
2.230).
Вычислите толщину новой регулировочной шайбы так, чтобы тепловой
зазор в клапанах находился в пределах указанных значений:
толщина снятой регулировочной шайбы – Т;
измеренный тепловой зазор клапанах – А;
толщина новой регулировочной шайбы – N.
11MZ-FE:
впускной – N = Т + (А – 0,2 мм);
выпускной – N = Т + (А – 0,3 мм).

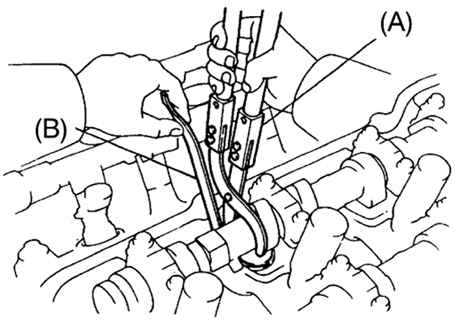

Установите новую регулировочную шайбу в толкатель так, чтобы выбитый
номер на шайбе был обращен вниз. Используя специальный инструмент
(А), прижмите толкатель и снимите специальный инструмент (В) (рис.
2.231).

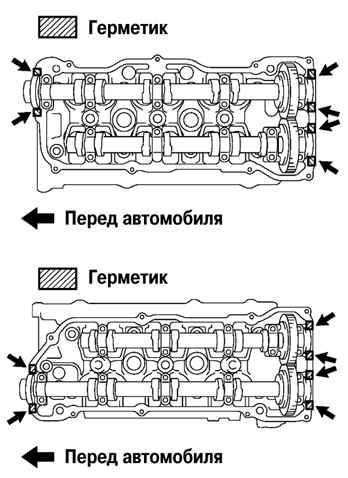

Еще раз проверьте зазор в приводе клапанов. Удалите старый
уплотнительный материал и нанесите герметик на головку блока
цилиндров, в местах, показанных на рисунке 2.232.
Установите крышки головок блока цилиндров.
Установите и заверните свечи зажигания.
Установите катушки зажигания.
Установите верхнюю часть впускного коллектора в сборе.
Установите защитную крышку.
