2.3.5.2. Дроссельный узел

Использование системы ETCS-i без механической связи обеспечило превосходное управление акселератором. Для управления дроссельной заслонкой используется электродвигатель постоянного тока с минимальной потребляемой мощностью. Электронный блок управления двигателя в дежурном режиме осуществляет управление током электродвигателя дроссельной заслонки для регулирования угла открытия дроссельной заслонки.

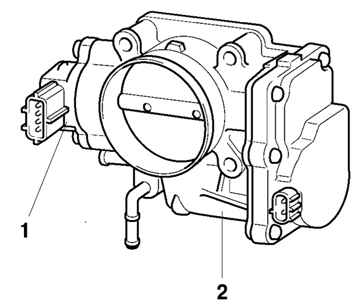

Рис. 2.195. Дроссельный узел: 1 – датчик положения дроссельной заслонки; 2 – электродвигатель привода дроссельной заслонки
