Suzuki WagonR (2017 year). Instruction japanese - part 7





運転する前に/各部の調節

3-25

3

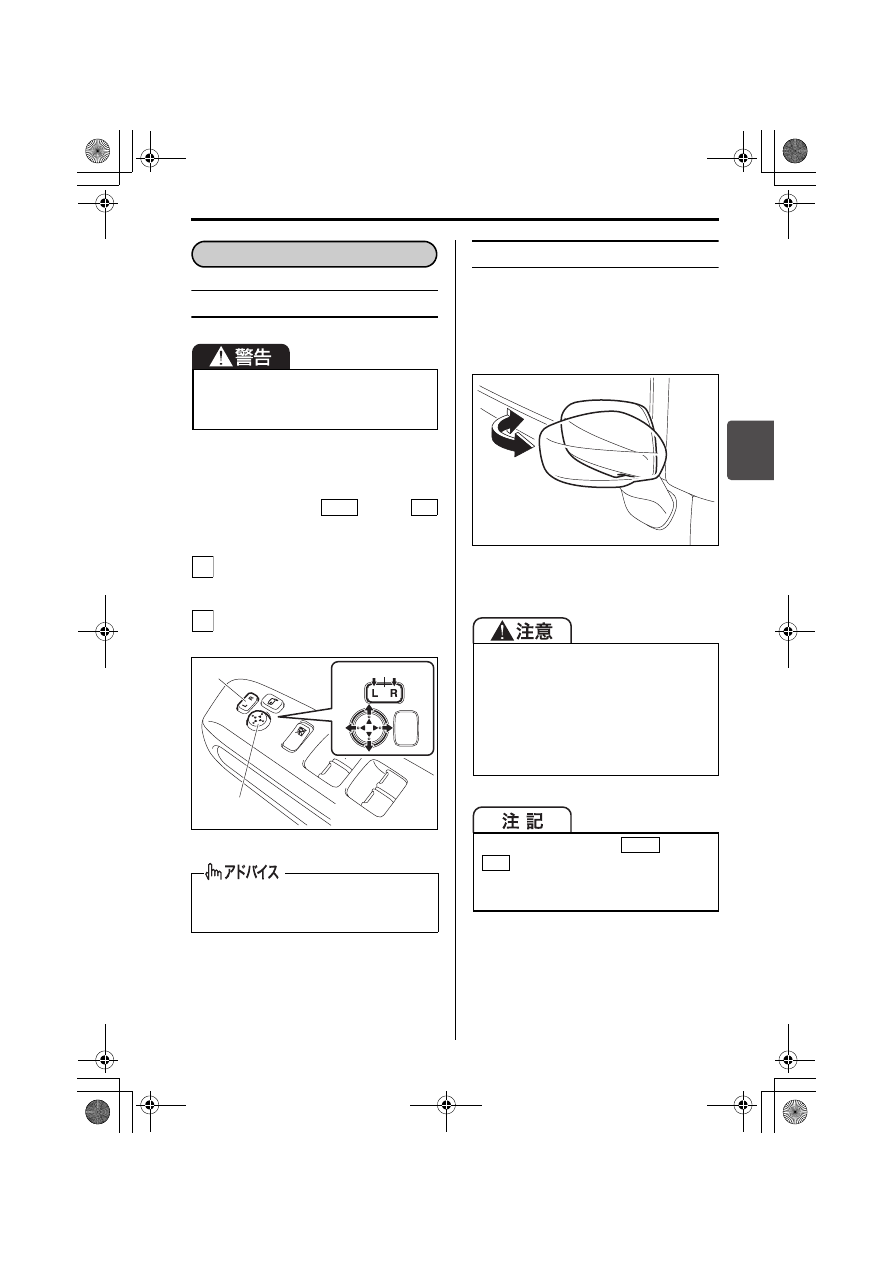

角度の調節

■ ドアミラー角度調節スイッチ

エンジンスイッチが

 または

の位置にあるときに使用できます。

左右切替えスイッチ(1)を、調節
したいミラーの側に押します。

角度調節スイッチ(2)を押して、
上下左右にミラーを動かします。

63R30210

格納

狭い場所で駐車するときなどに、ドアミ
ラーを車の後ろ方向に格納できます。

電動で格納するときは、次の「ドアミ
ラー格納スイッチ」をお読みください。

63R30220

上図のドアミラーは代表例です。お車
のタイプにより異なります。

必ず走行前に調節してください。走行
中に調節すると、前方不注意で思わぬ
事故につながるおそれがあります。

調節後は、左右切替えスイッチを中立
の位置へもどしてください。

ドアミラー

ACC

ON

1

2

(2)

(1)

中立

ドアミラーを倒したまま走行しない
でください。後方の確認ができず、
事故を起こすおそれがあります。

ドアミラーは車体より張り出してい
ます。ドアミラーを車外の人やもの
に当てないように気をつけてくださ
い。

エンジンスイッチが

  または

  の位置にあるときは、手でドア

ミラーを動かさないでください。故障
の原因となります。

格納

通常

ACC

ON

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/各部の調節

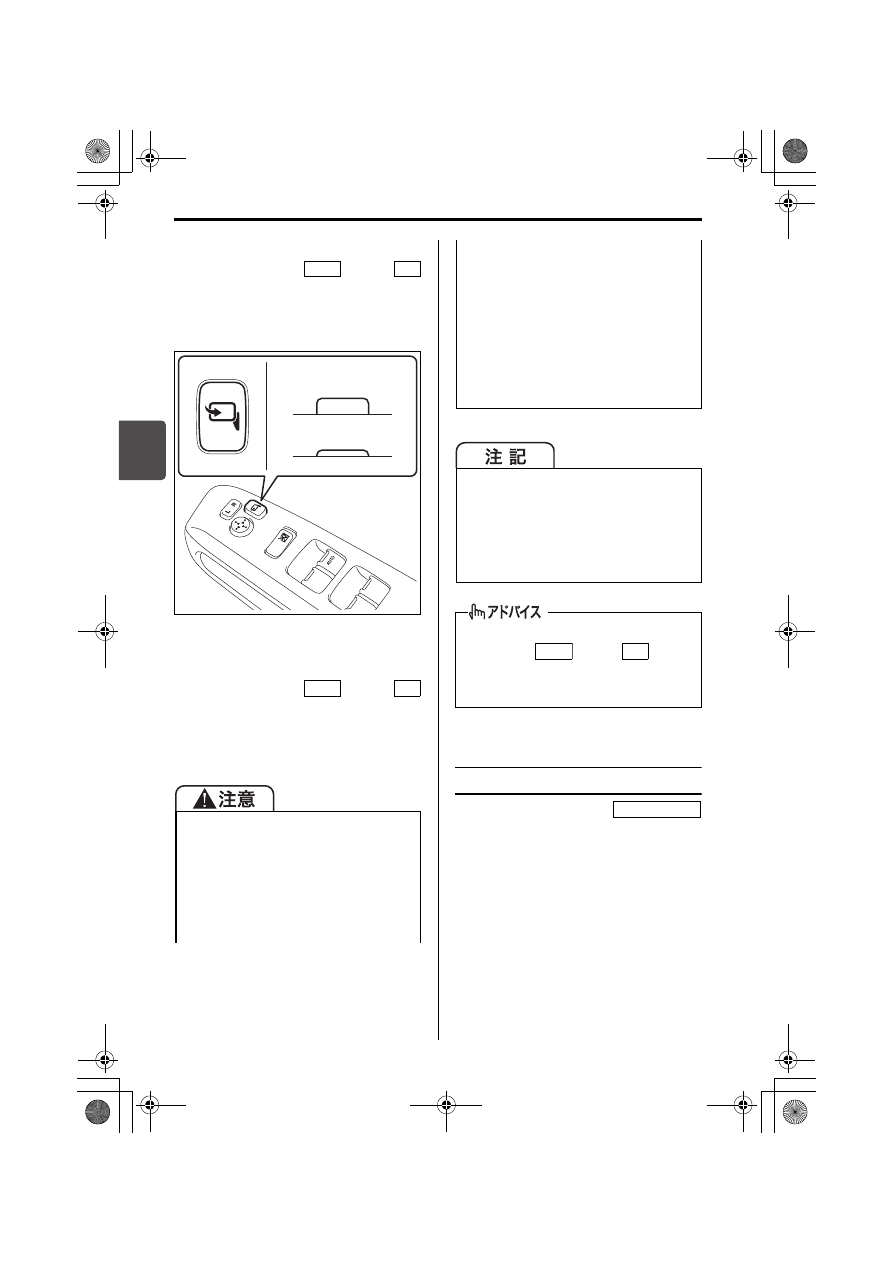

3-26

3

■ ドアミラー格納スイッチ

エンジンスイッチが

 または

のときに使用できます。

格納スイッチを押すごとに、格納と通
常の位置に切り替わります。

63R30230

格納スイッチが通常の位置で、ドアミ
ラーが車の前方向に倒れていると、エ
ンジンスイッチを

 または

にしたときに、ドアミラーがさらに車
の前方向に倒れてしまいます。ドアミ
ラーをもとの状態にもどすときは、一
度格納操作をしてください。

リモート格納ミラー

ドアミラー格納スイッチが通常の位置に
あるときは、ドアの施錠やエンジンス
イッチの操作と連動して、ドアミラーが
自動的に格納と通常の位置に切り替わり
ます。

リクエストスイッチまたはキーレスエ
ントリーでドアを施錠すると、自動的
にドアミラーが格納されます。
→ 3-4ページ(キーレスエントリー)
→ 3-7ページ(携帯リモコン)

ドアミラーを動かすときは、次のこ
とに注意してください。けがをした
り、ミラーが破損したりする原因と
なります。
・ドアミラーの周囲に人やものがな

いか確認する

・動いているドアミラーに触れない

ACC

ON

通常

格納

格納スイッチの状態

ACC

ON

格納スイッチでドアミラーを格納し
たときは、手でドアミラーを通常の
位置にもどさないでください。ドア
ミラーの固定が不完全になるため、
走行中の振動や走行風などでドアミ
ラーが動くおそれがあります。
その場合は、スイッチを通常の位置
に押して、確実にドアミラーを固定
してください。

ドアミラーが凍結しているときは、手
で動かすことが可能かを確認してか
ら、格納スイッチの操作を行なってく
ださい。凍結したまま操作を繰り返す
と、故障の原因となります。
→ 6-20ページ(ドアミラーの凍結)

ドアミラーを手で動かすと、エンジン
スイッチを

 または

 にした

ときに、ドアミラーが動き出すことが
あります。

ACC

ON

タイプ別装備

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/各部の調節

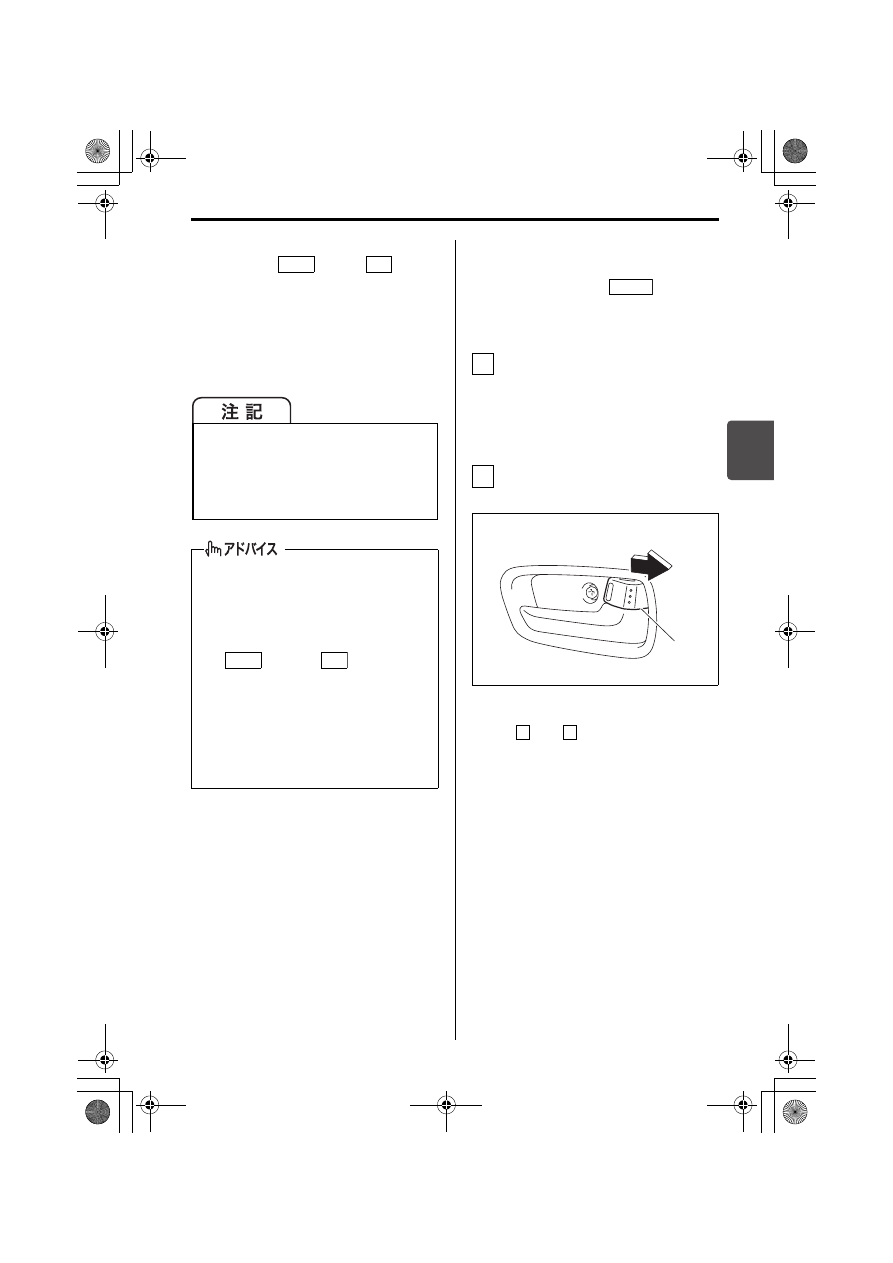

3-27

3

通常の位置にもどすときは、エンジン
スイッチを

 または

 にしま

す。

工場出荷時は、作動する設定になって
います。任意で停止に切り替えてくだ
さい。
→ 3-27ページ(リモート格納ミラー

の停止・作動の切替えのしかた)

■ リモート格納ミラーの停止・

作動の切替えのしかた

エンジンスイッチが

(OFF)の

位置にある状態で、次の手順で切り替え
てください。

運転席にすわり、すべてのドアが閉
まっているか確認します。

いずれかのドアが開いていると、
半ドア警告灯が点灯します。
→ 3-79ページ(半ドア警告灯)

ロックレバー(1)を解錠側(車の
後ろ方向)にします。

81M30280

※次の

から

までの一連の手順は、

15秒以内に完了してください。

ドアミラーが凍結するような寒冷時
は、リモート格納ミラーの機能を停止
してください。凍結したまま動作を繰
り返すと、故障の原因となります。
→ 6-20ページ(ドアミラーの凍結)

ドアをキーまたはロックレバーで施
錠すると、ドアミラーが自動的に格
納されません。

ドアミラー格納スイッチが格納の位
置にあるときは、エンジンスイッチ
を

  または

  にしたとき

に、ドアミラーが自動的に通常の位
置にもどりません。

タイマーロック機能が作動すると、ド
アミラーが自動的に格納されます。
→ 3-7ページ

(タイマーロック機能)

ACC

ON

ACC

ON

LOCK

1

2

(1)

ᜓ᧭

3

4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/各部の調節

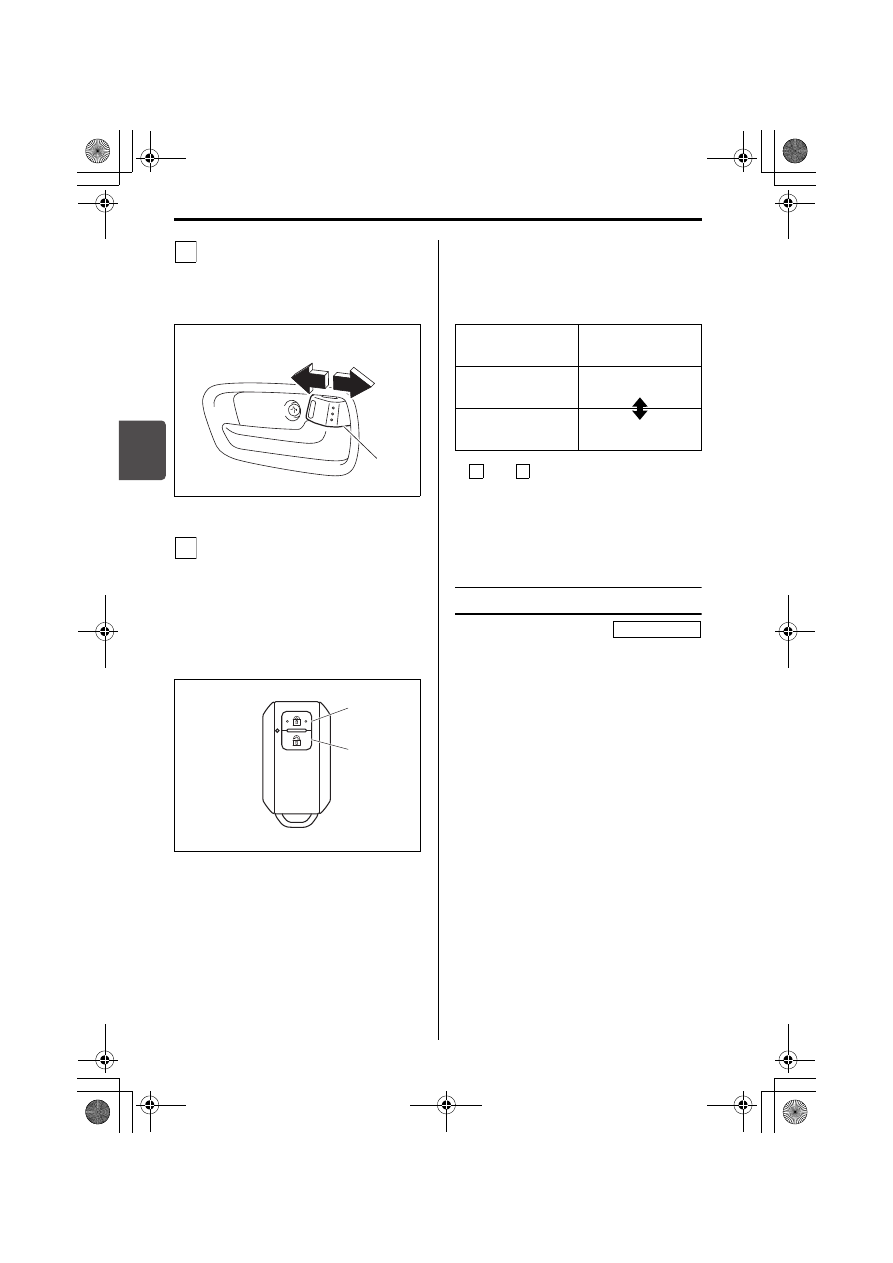

3-28

3

ロックレバー(1)を施錠側(車の
前方向)にし、解錠側(車の後ろ方
向)にもどします。この操作を 4 往
復行ないます。

81M30400

携帯リモコンの操作部を 3 回押しま
す。

操作部はロック/アンロックス
イッチのどちらでも結構です。

設定切替え中は、操作部を押して
もドアの施解錠は行なわれませ
ん。

63R30240

前記の手順を行なうと、リモート格納ミ
ラーの設定が次表の順で切り替わりま
す。また、設定確認ブザーの回数によっ
て設定状態が確認できます。

から

までの操作が正しく行なわ

れなかったり、15秒以内にできなかっ
たりしたときは、設定が切り替わらず、
設定確認ブザーが鳴りません。はじめ
からやり直してください。

ドアミラーヒータースイッチ

ドアミラーヒーターは、リヤデフォッ
ガーと連動します。
→ 5-32ページ

(リヤデフォッガースイッチ)

(2) 操作部(ロックスイッチ)
(3) 操作部(アンロックスイッチ)

3

(1)

ᜓ᧭

´ऱे

ஃ᧭

4

(2)

(3)

リモート格納

ミラーの設定状態

設定確認ブザー

停止

1回

作動

2回

3

4

タイプ別装備

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/シートの調節

3-29

3

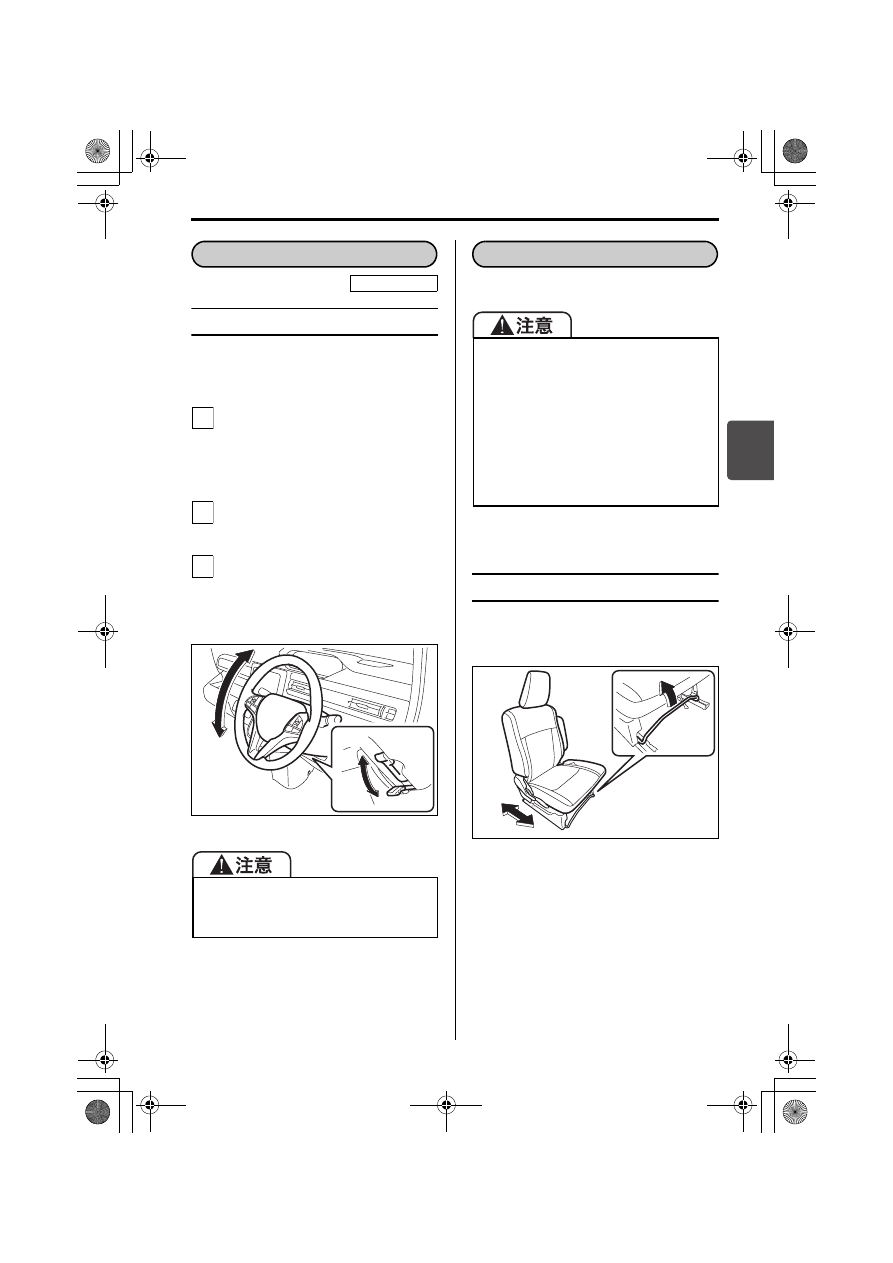

ハンドルの高さ調節

 2-13 ページ(ハンドル、シート、

ミラーの調節は走行前に)

ハンドルの固定を解除します。

片手でハンドルをささえながら、
ハンドル下のレバーを押し下げま
す。

ハンドルを上下に動かし、適切な位
置に調節します。

調節後は、ハンドルを固定します。

その位置でハンドルを押さえたま
ま、レバーをもとの位置まで確実
にもどします。

63R30250

→ 5-18ページ(アームレスト)

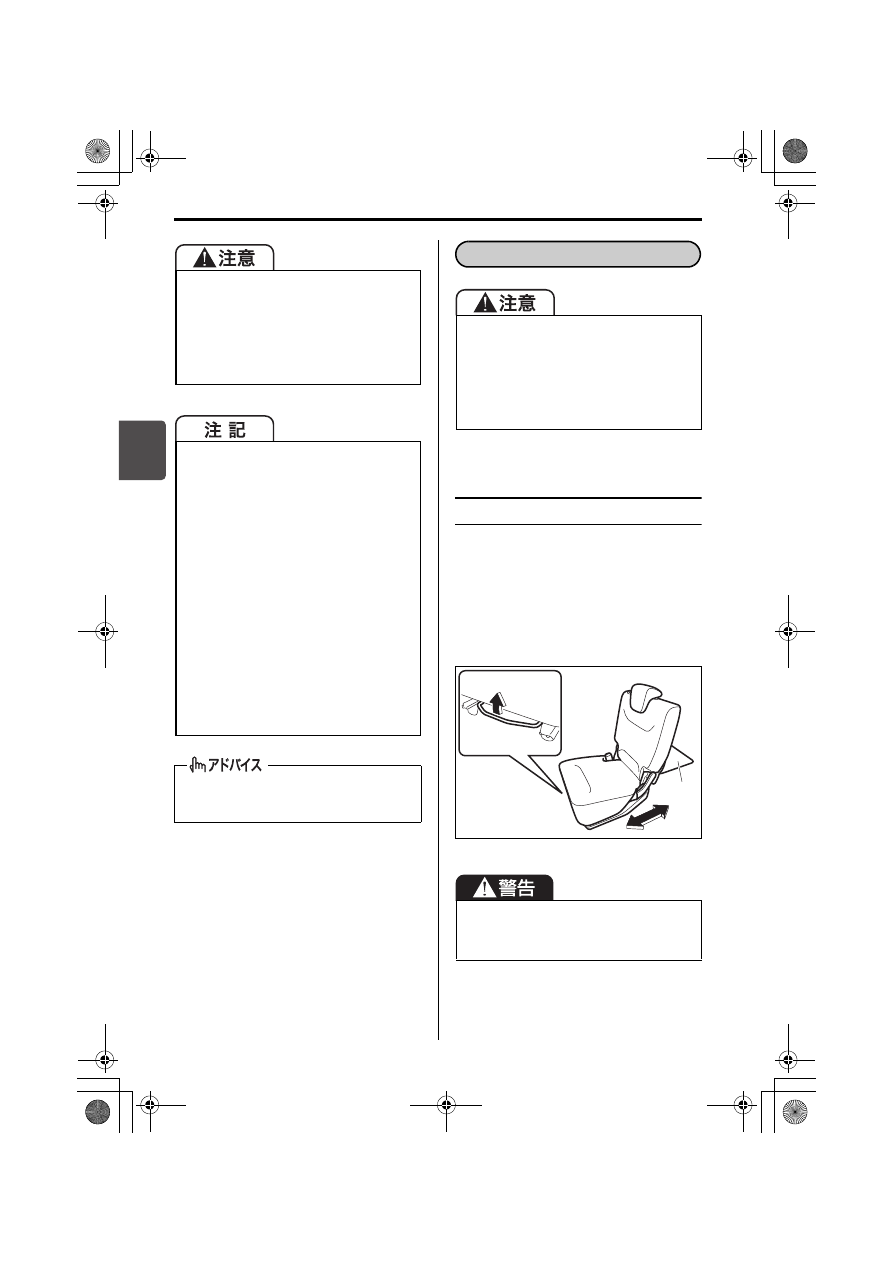

前後位置の調節

スライドレバーを引き上げたまま、シー
トを前後に動かします。

63R30260

上図のシートは代表例です。お車のタ
イプにより異なります。

調節後はハンドルを上下にゆすって、
確実に固定されているか確認してくだ
さい。

チルトステアリング

タイプ別装備

1

2

3

調節

固定

シートを調節するときは、手足をは
さんだり、身体に当てたりしないよ
うに気をつけてください。
→ 2-13ページ(ハンドル、シート、

ミラーの調節は走行前に)

シートを調節したあとは、シートを
前後にゆするなどして、確実に固定
されているか確認してください。

シートの調節

前席シート

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/シートの調節

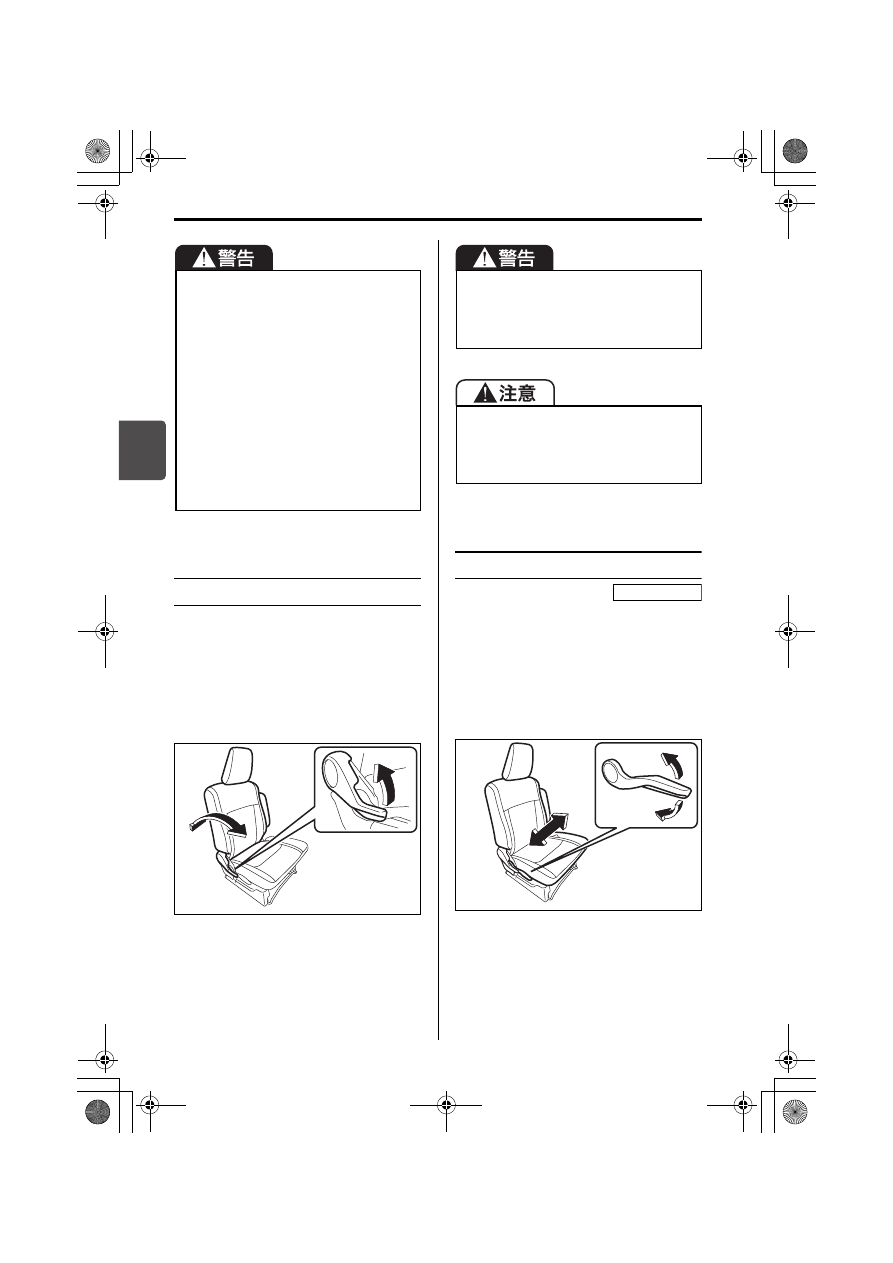

3-30

3

背もたれの角度調節

後方に倒すときは、リクライニングレ
バーを引き上げたまま、背中で軽く押
します。

前方に起こすときは、背中を少し浮か
せて、リクライニングレバーを引き上
げます。

63R30270

上図のシートは代表例です。お車のタ
イプにより異なります。

運転席シートの高さ調節

運転席シート右横のレバーを繰り返し操
作します。

レバーを引き上げると、シート全体が
高くなるとともに前方に動きます。

レバーを押し下げると、シート全体が
低くなるとともに後方に動きます。

63R30280

上図のシートは代表例です。お車のタ
イプにより異なります。

シートの下にものを置かないでくださ
い。

(助手席のシートアンダーボックス

内を除く)ものがはさまって、次のよ
うなことが起きるおそれがあります。

シートが固定されない

マイルドハイブリッド装備車の助手
席下(シートアンダーボックス下)
にあるリチウムイオンバッテリーを
損傷する
→ 2-3ページ

(バッテリーについて)

→ 5-15ページ

(シートアンダーボックス)

背もたれを必要以上に倒さないでくだ
さい。シートベルトや SRS エアバッ
グシステムが本来の効果を発揮できま
せん。

背もたれから離れてリクライニングレ
バーを操作すると、背もたれが急に起
きあがって前方に倒れることがありま
す。手などを添えて操作してください。

タイプ別装備

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/シートの調節

3-31

3

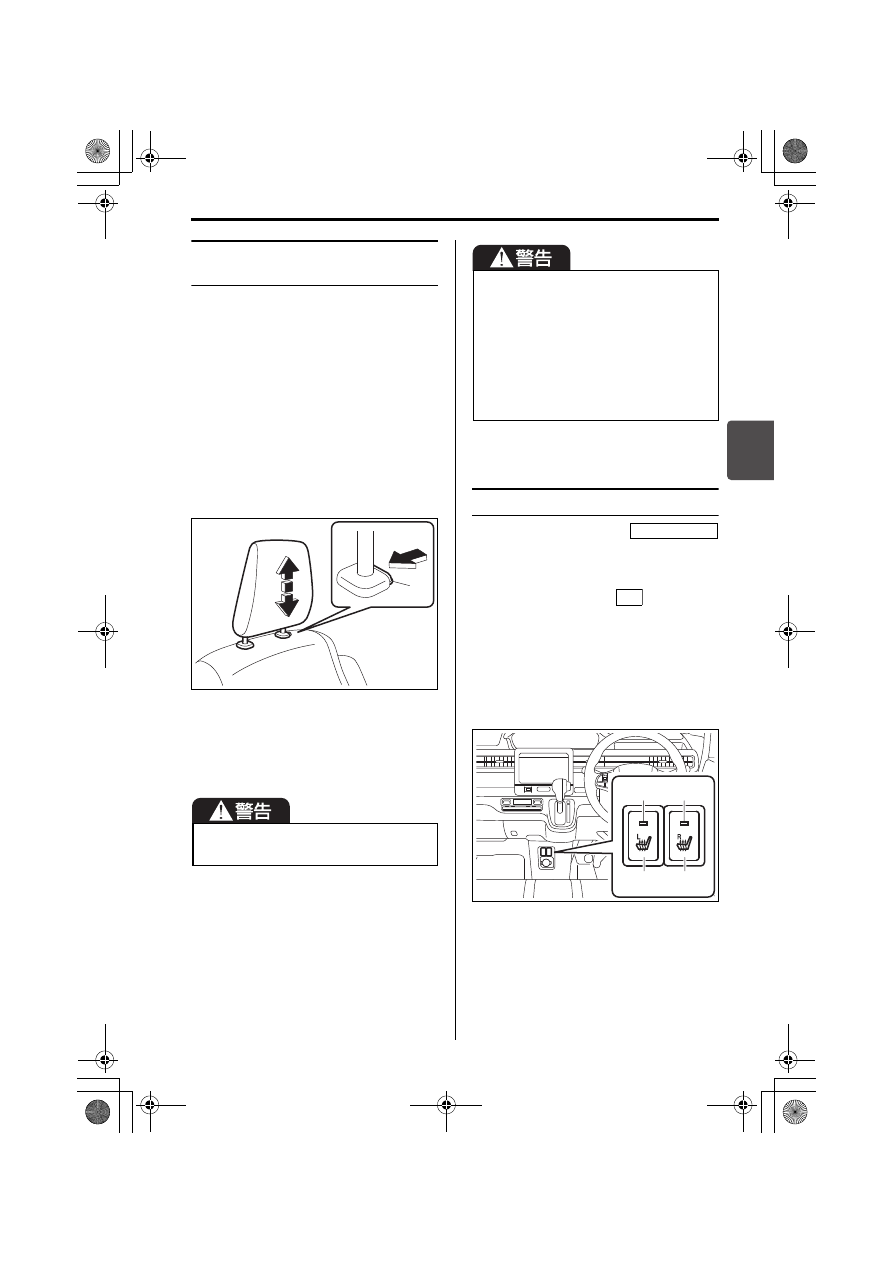

ヘッドレストの高さ調節と
取り外し・取り付け

■ 高さの調節

走行前に、ヘッドレスト中央の高さが耳
の位置になるように調節し、しっかりと
固定します。背が高い人は、固定できる
範囲で一番高い位置にしてお使いくださ
い。

高くするときは、ヘッドレストを手で
持ち上げます。

低くするときは、ロックボタン(1)
を押したままヘッドレストを押し下げ
ます。

63R30290

■ 取り外しかた

ロックボタンを押したまま引き抜きます。

■ 取り付けかた

ヘッドレストの前後の向きを間違えない
ように、固定される位置まで差し込み、
高さの調節をします。

シートヒータースイッチ

シート内にあるヒーターで座面をあたた
めることができます。

エンジンスイッチが

  のときにス

イッチを押すと、ヒーターが作動して、
スイッチ内の表示灯(1)が点灯しま
す。もう一度押すと、ヒーターが止ま
ります。

シートがお好みの温度になったら、
ヒーターを止めてください。

63R30300

上図のイラストは代表例です。お車の
タイプによりスイッチの数は異なりま
す。

ヘッドレストを外したまま、走行しな
いでください。

(1)

ヘッドレストは、しっかりと固定して
ください。また、ヘッドレストを前後
逆に取り付けないでください。ヘッド
レストが本来の効果を発揮できませ
ん。
ヘッドレストを前後逆に取り付ける
と、ヘッドレストの高さ調節ができま
せん。

(2) 助手席シートヒータースイッチ
(3) 運転席シートヒータースイッチ

タイプ別装備

ON

(1)

(3)

(1)

(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/シートの調節

3-32

3

前後位置の調節

スライドレバーを引き上げたまま、シー
トを前後に動かします。

ラゲッジフロアボード(1)も連動し
て前後に動きますので、ボード上に荷
物がある場合はいったん降ろしてから
シートを動かしてください。

63R30310

長時間ヒーターを使用すると、低温
やけど(水ぶくれなど)の原因にな
ります。

毛布や座ぶとんなど、保温性の高い
も の を シ ー ト に か け な い で く だ さ
い。過熱の原因となります。

シートの上に重い荷物を置いたり、
針や釘などをシートに刺したりしな
いでください。

シートをお手入れするときは、ベン
ジン、ガソリンおよびアルコールな
どの溶剤を含む洗浄液を使用しない
でください。シート表面やヒーター
が損傷する原因となります。
→ 6-4ページ(内装のお手入れ)

水やジュースなどをこぼしたときは、
やわらかい布などでふき取り、十分
に乾かしてからご使用ください。

リチウムイオンバッテリー保護のた
め、エンジンがかかっているときに
使用してください。

ヒーターは自動停止しません。スイッ
チを切らないと、作動し続けます。

シートを調節するときは、手足をは
さんだり、身体に当てたりしないよ
うに気をつけてください。

シートを調節したあとは、シートを
前後にゆするなどして、確実に固定
されているか確認してください。

シートの下にものを置かないでくださ
い。ものがはさまって、シートが固定
されないおそれがあります。

後席シート

(1)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/シートの調節

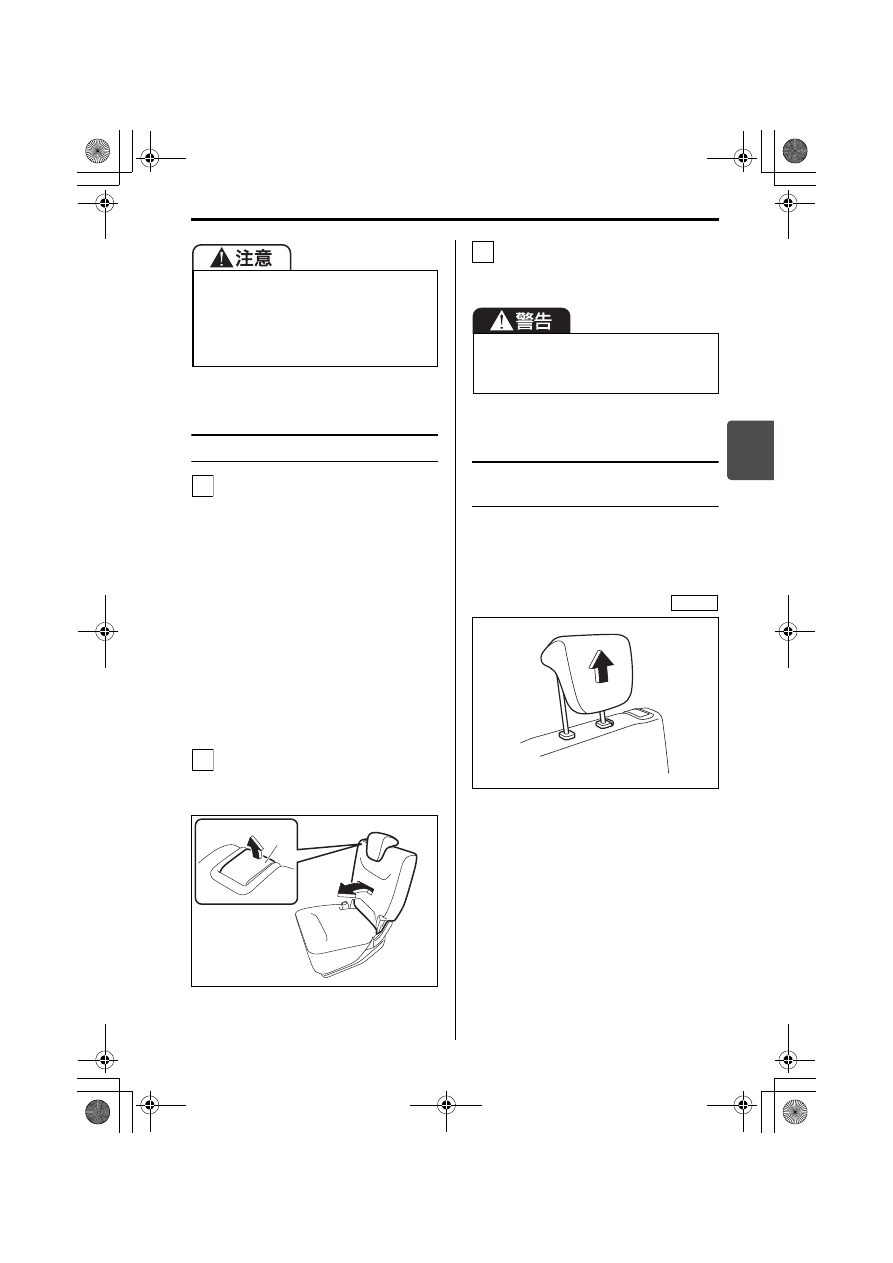

3-33

3

背もたれの角度調節

片方の手を背もたれに添え、もう一
方の手で背もたれ上面のリクライニ
ングレバー(1)をいっぱいに引き
上げます。

シートから降りて操作してくださ
い。シートにすわったままリクラ
イニングレバーを引き上げると、
背もたれが急に最大角度まで倒れ
込むことがあります。

リクライニングレバーは、いっぱ
いに引き上げてください。ロック
が解除されないうちに背もたれを
倒そうとすると、レバーの動きが
重くなります。

リクライニングレバーを引き上げた
まま、背もたれを好みの角度の少し
手前まで倒します。

63R30320

リクライニングレバーから手を離
し、固定される位置まで背もたれを
倒します。

ヘッドレストの高さ調節と取
り外し・取り付け

■ 使用時の位置

使用するときは、ヘッドレストを手で持
ち上げ、しっかりと固定します。

70K30400

シートを動かすときは、ラゲッジフロ
アボードに指や手をはさまないように
ご注意ください。また、荷物が倒れた
り、はさまれたりすることがあります
のでご注意ください。

1

2

(1)

背もたれを必要以上に倒さないでくだ
さい。シートベルトが本来の効果を発
揮できません。

3

使用時

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/シートの調節

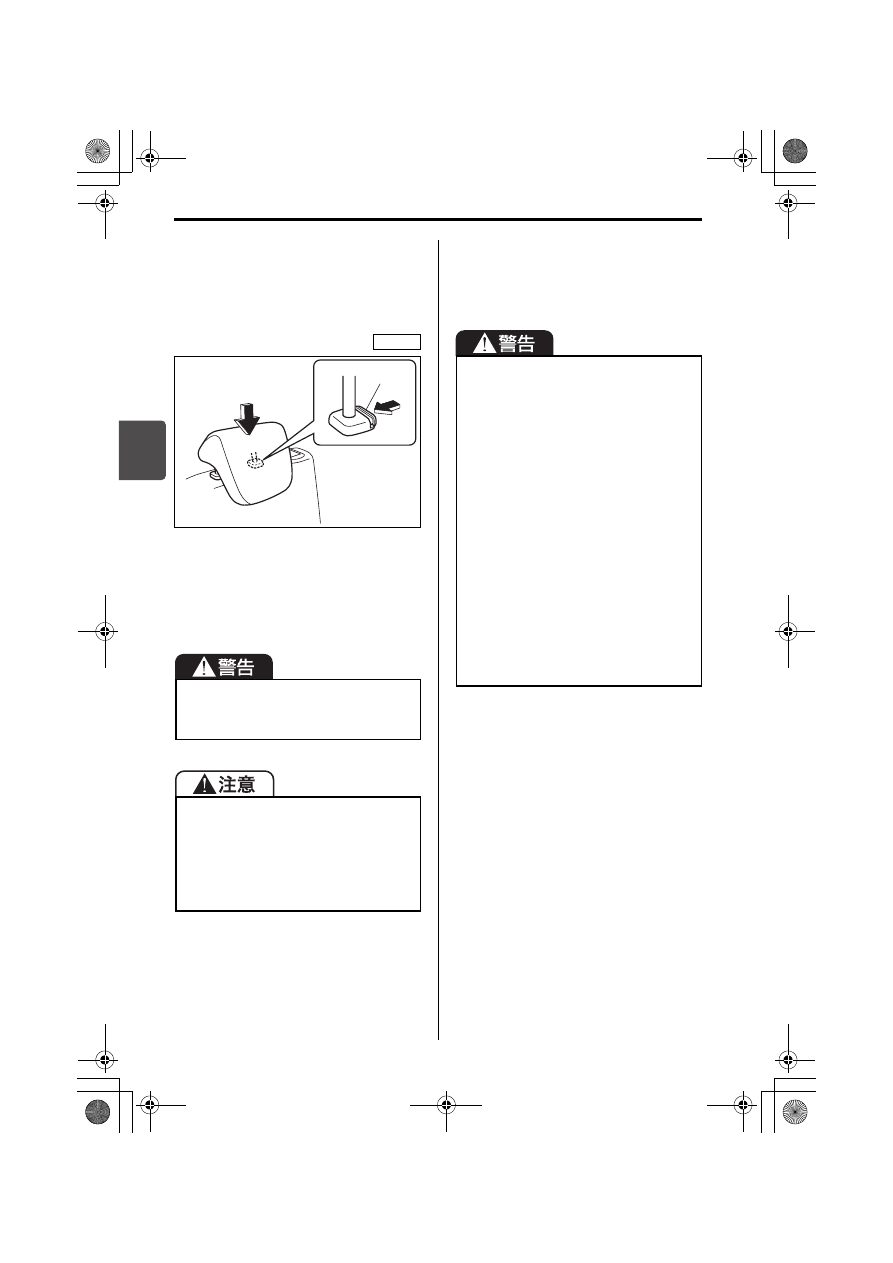

3-34

3

■ 収納時の位置

収納するときは、ロックボタン(1)を
押したままヘッドレストを一番下まで押
し下げます。

65P30790

■ 取り外しかた

ロックボタン(1)を押したまま引き抜
きます。

■ 取り付けかた

ヘッドレストの前後の向きを間違えない
ように、固定される位置まで差し込み、
高さの調節をします。

ヘッドレストを外したまま、後席に人
を乗せないでください。(お子さま用
シートの固定時を除く)

お子さま用シートの固定などで取り外
したヘッドレストは、客室内に放置し
ないでください。急ブレーキをかけた
ときなどに乗員やものなどに当たっ
て、思わぬ事故につながるおそれがあ
ります。

収納時

(1)

ヘッドレストは、しっかり固定して
ください。また、ヘッドレストを前
後 逆 に 取 り 付 け な い で く だ さ い。
ヘッドレストが本来の効果を発揮で
きません。
ヘッドレストを前後逆に取り付ける
と、ヘッドレストの高さ調節ができ
ません。

お子さま用シートを取り付けるとき
は、お子さま用シートがヘッドレス
トに当たるのを防ぐため、ヘッドレ
ストを固定できる範囲で一番高い位
置に調節するか取り外してください。
ヘッドレストが当たった状態ではお
子さま用シートが確実に固定されな
いため、衝突のときなどにお子さま
が重大な傷害を受けるおそれがあり
ます。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/シートの調節

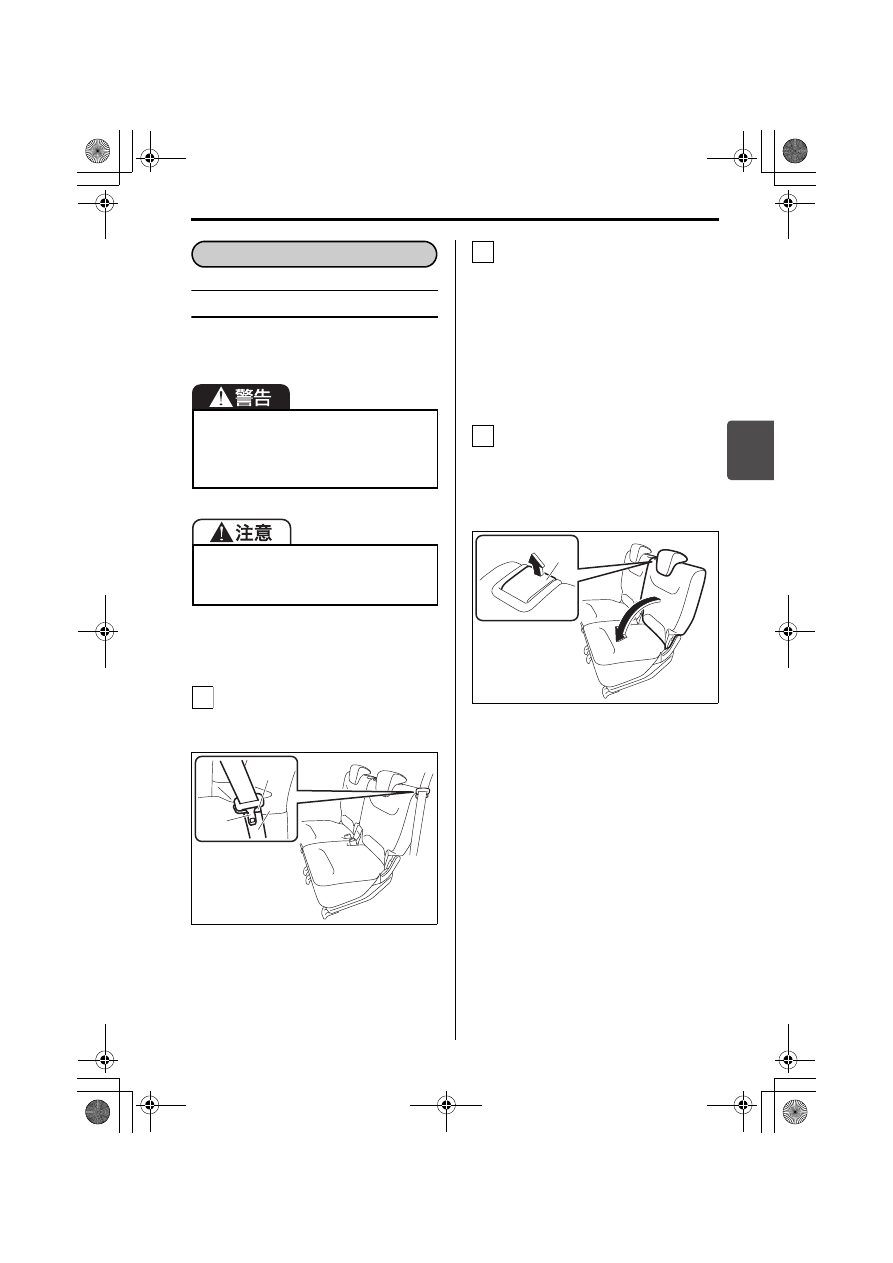

3-35

3

荷室を広げるとき(後席シート)

背もたれを前方へ倒すと、荷室が広く使
えます。

■ 格納のしかた

シートベルト(1)およびタングプ
レート(2)を図のようにベルトガ
イド(3)にかけます。

63R30330

片方の手を背もたれに添え、もう一
方の手で背もたれ上面のリクライニ
ングレバー(4)を、いっぱいに引
き上げます。

リクライニングレバーはいっぱい
に引き上げてください。ロックが
解除されないうちに背もたれを倒
そうとすると、レバーの動きが重
くなります。

リクライニングレバーを引き上げた
まま、背もたれを前方へ倒します。

後席のヘッドレストが前席に当た
る場合は、前席を前方へ動かして
ください。

63R30340

倒した背もたれの上や荷室に人を乗せ
ないでください。ブレーキや加速、衝
突のときなどに、投げ出されてけがの
おそれがあります。

シートを動かすときは、手足をはさん
だり、身体に当てたりしないように気
をつけてください。

シートの便利な使いかた

1

(2)

(3)

(1)

2

3

(4)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/シートの調節

3-36

3

■ もとにもどすときは

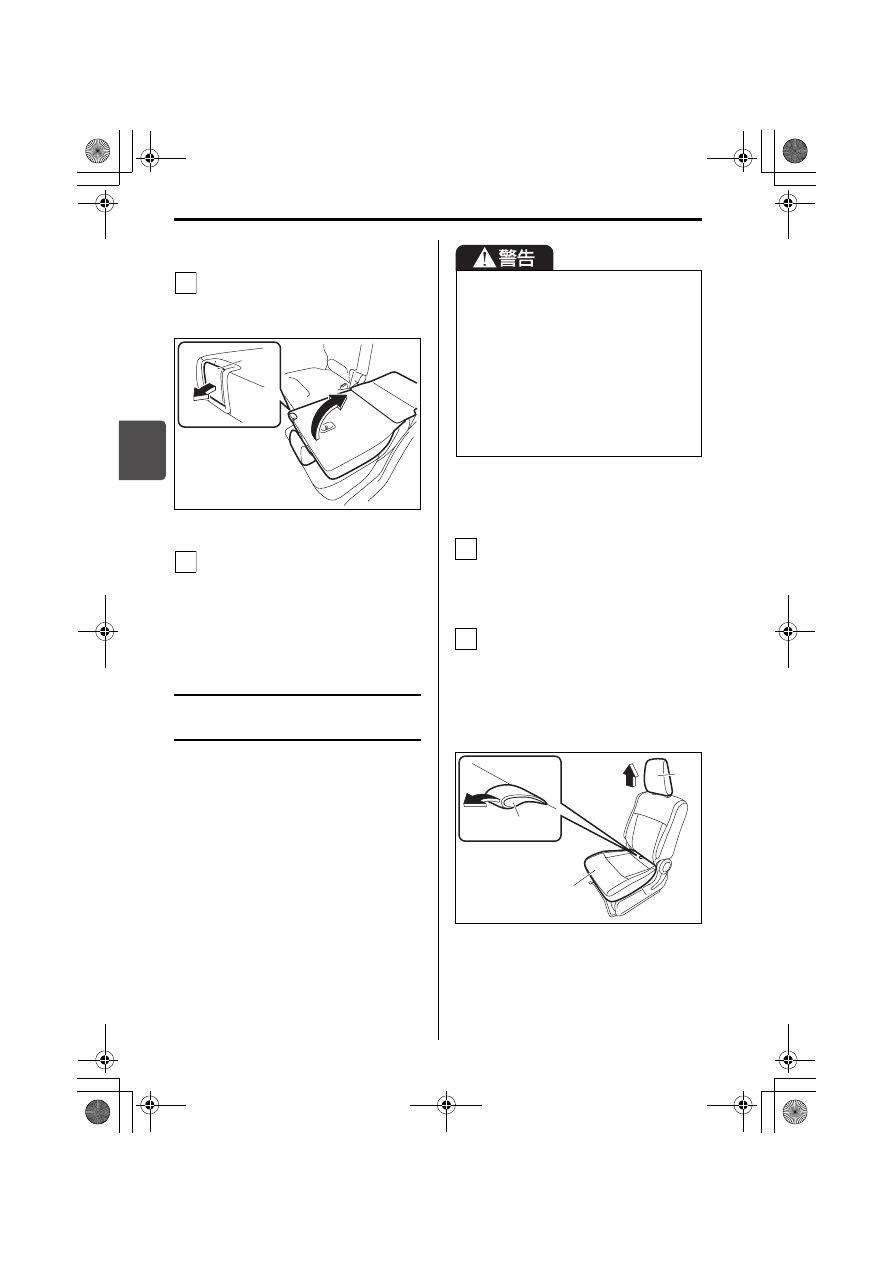

リクライニングレバー(4)を車の
前方向にいっぱいに倒し、そのまま
背もたれを少し起こします。

63R30350

リクライニングレバーから手を離
し、固定される位置まで背もたれを
起こします。

背もたれを前後にゆすって、確実
に固定されているか確認してくだ
さい。

長い荷物を積むとき
(助手席シート)

後席シートの格納のあとに、助手席の背
もたれを前方へ倒すと、より長い荷物が
積めます。
→ 3-35ページ

(荷室を広げるとき(後席シート))

■ 背もたれの前方への倒しかた

助手席を後方へスライドし、ヘッド
レスト(1)を外します。
→ 3-31ページ(ヘッドレストの高

さ調節と取り外し・取り付け)

クッション(2)の後部についてい
るバンド(3)を引き上げて固定を
外し、クッションを車の前方向へ起
こします。

バンドが引き上げにくいときは、
背もたれを後方へ倒します。

63R30360

1

(4)

2

前方へ倒した背もたれの上に、人を
乗せないでください。ブレーキや加
速、衝突のときなどに投げ出されて
けがのおそれがあります。また、シー
トが破損する原因となります。

背もたれを前方へ倒したときは、荷
物 を 確 実 に 固 定 し て く だ さ い。ブ
レーキや加速、衝突のときなどに、
荷物が飛び出して身体に当たるおそ
れがあります。

1

2

(3)

(1)

(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/シートの調節

3-37

3

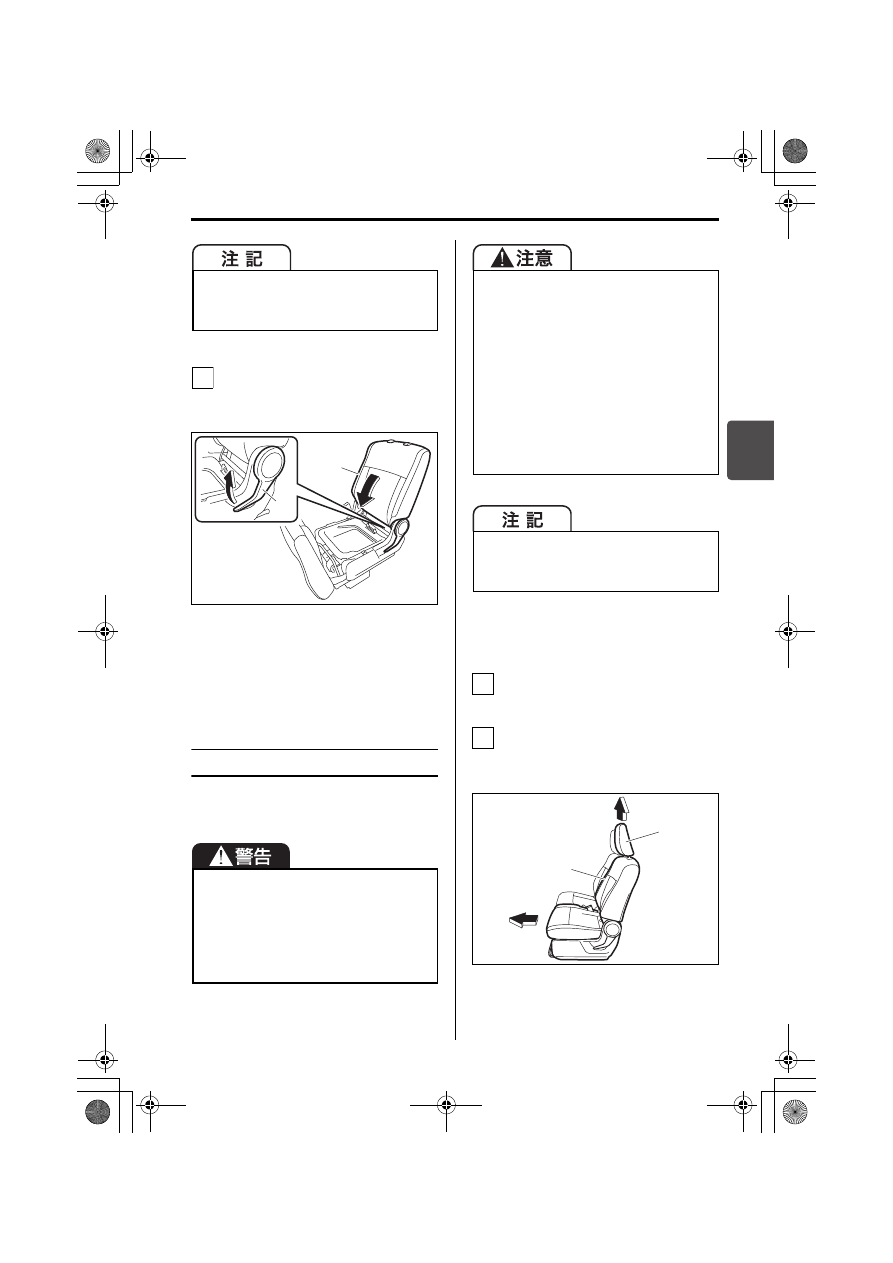

リクライニングレバー(4)を引き
上げ、背もたれ(5)を前方へいっ
ぱいまで倒します。

63R30370

■ もとにもどすときは

「背もたれの前方への倒しかた」と逆の
手順で行ないます。

フルフラットシート

前席と後席の背もたれを後方へ倒すと、
室内に連続的な空間が作れます。

■ フルフラットにするときは

アームレスト(1)を持ち上げ収納
します。

前席のヘッドレスト(2)を外し、
前席を前方へいっぱいまでスライド
させます。

63R30380

前方へ起こしたクッションに、力を加
えないでください。クッション取り付
け部が損傷するおそれがあります。

フルフラットにしたシートに、人や荷
物を乗せて走行しないでください。
ブレーキや加速、衝突のときなどに、
投げ出されたり、荷物が身体に当たっ
たりして重大な傷害を受けるおそれが
あります。

3

(4)

(5)

フルフラットにしたシートの上を歩
きまわらないでください。シートか
ら足を踏み外すと、けがのおそれが
あります。

シートをもとにもどしたときは、クッ
ションや背もたれをゆすって、しっ
かりと固定されているか確認してく
ださい。シート自体の固定が不確実
な場合、走行中に突然シートが動い
たり背もたれが前方へ倒れたりして、
思わぬけがをするおそれがあります。

シートに強い衝撃をあたえないでくだ
さい。シートが損傷することがありま
す。

1

2

(2)

(1)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/シートベルト

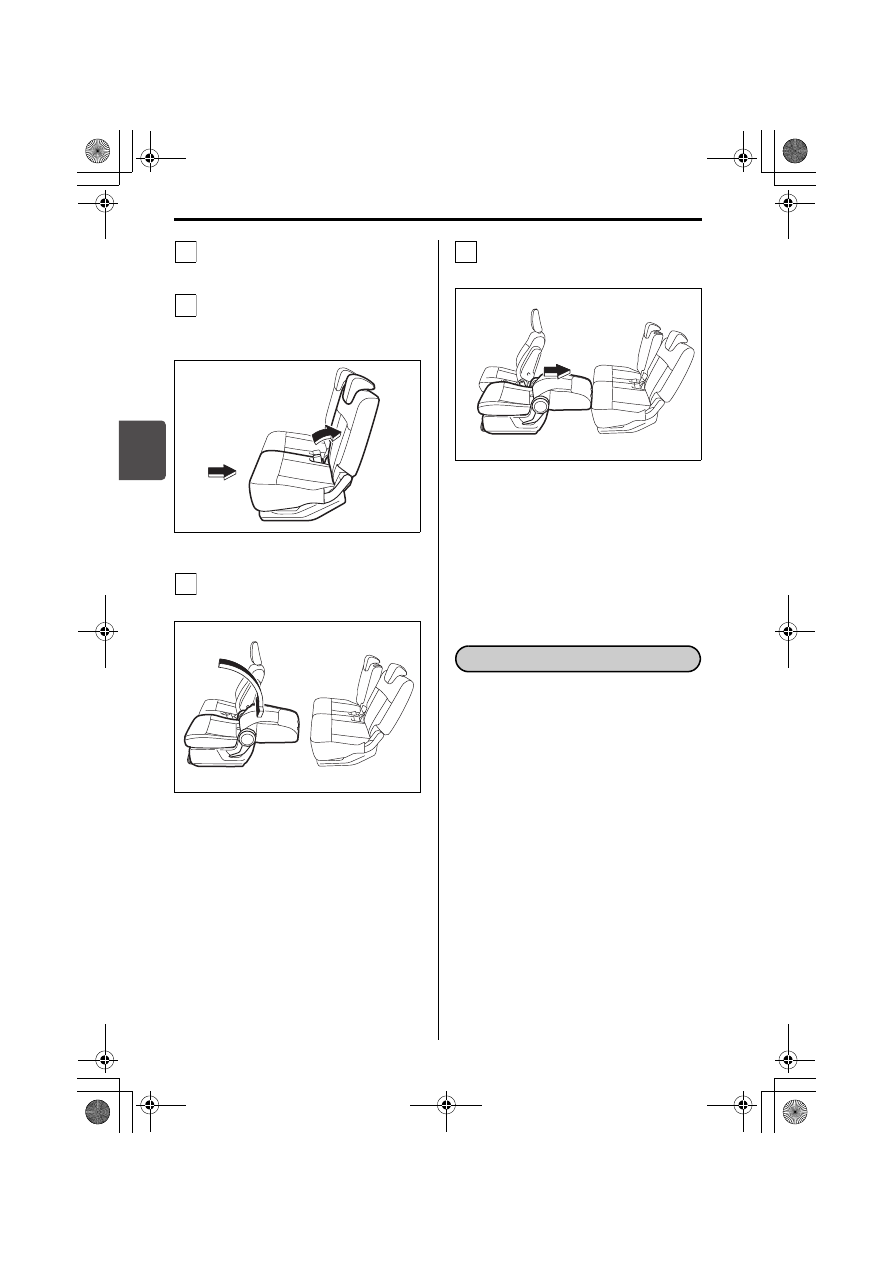

3-38

3

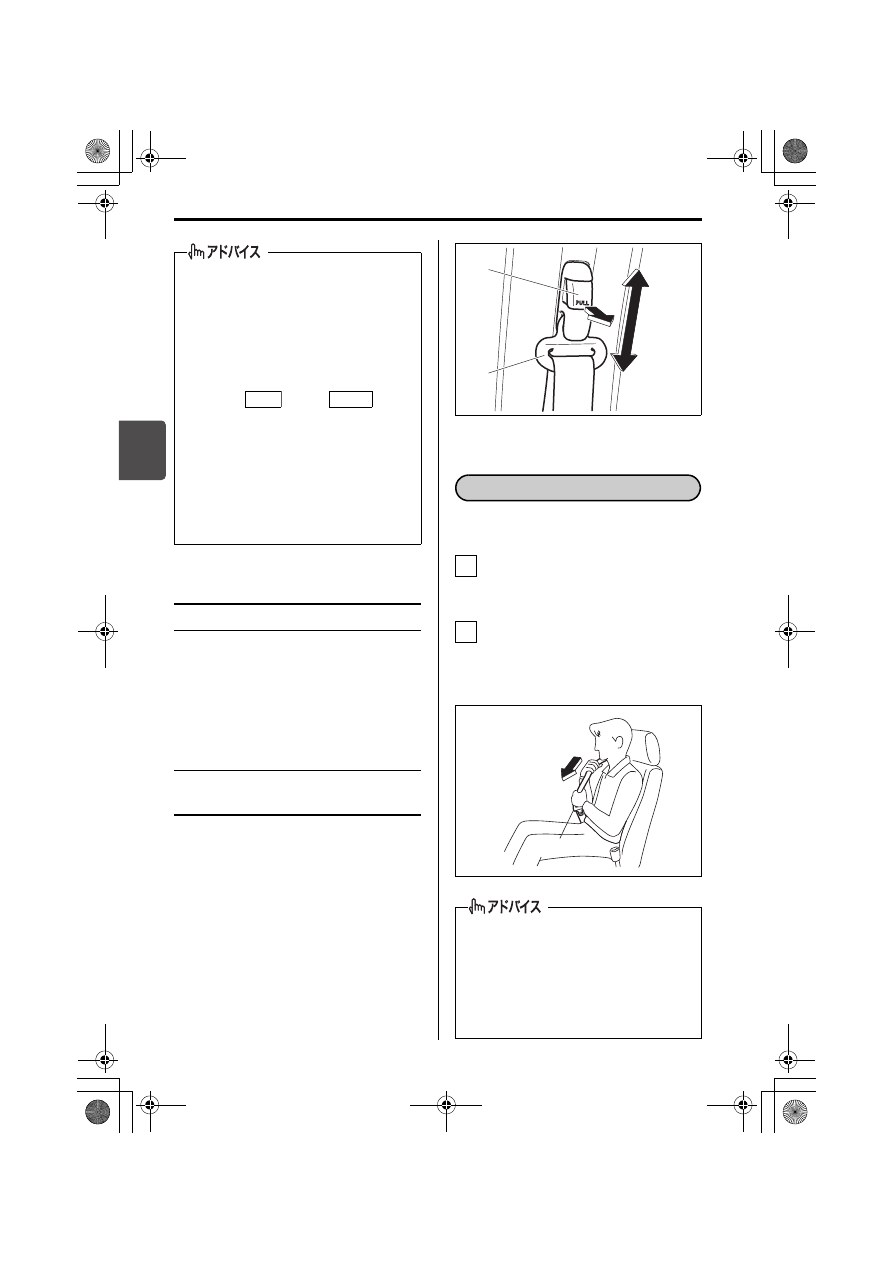

後席を後方へいっぱいまでスライド
させます。

後席の背もたれを、後方へいっぱい
まで倒します。後席はフラットにな
りません。

63R30390

前席の背もたれを、後方へいっぱい
まで倒します。

63R30400

後席に当たるまで、前席を後方へス
ライドさせます。

63R30410

■ もとにもどすときは

「フルフラットにするときは」と逆の手
順で操作します。

正しい姿勢でシートにすわり、正しく
シートベルトを着用しないと、シートベ
ル ト が 本 来 の 効 果 を 発 揮 で き ま せ ん。
シートベルトは、2-14ページの「シート
ベルトは正しく着用」
を参照のうえ、正
しく着用するとともに、同乗者がいる場
合は、安全のため全員着用しましょう。

3

4

5

6

シートベルト

シートベルトについて

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/シートベルト

3-39

3

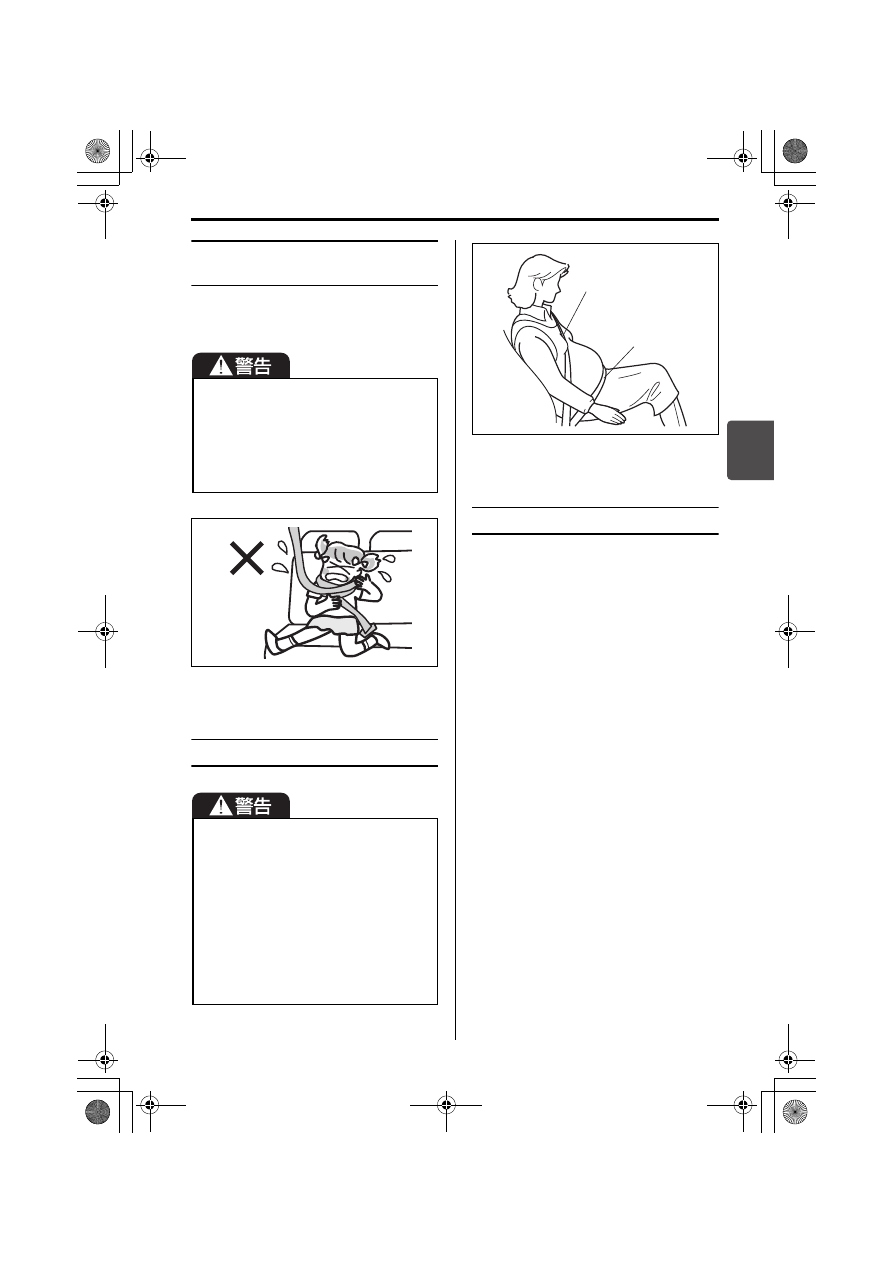

お子さまもシートベルトを
着用

→ 2-7ページ

(お子さまを乗せるときは)

80J028

妊娠中や疾患のある方は

80J075

シートベルト警告ブザー

前席のシートベルト着用忘れを防止する
ためのブザーです。

エンジンをかけて走行を開始してか
ら、最初に車速が約 15 km/h 以上に
なったときにシートベルトを着用して
いないと、メーター内のシートベルト
警告灯が点灯から点滅に切り替わると
ともに、シートベルト警告ブザーが断
続的に鳴ります。
→ 3-74ページ

(シートベルト警告灯)

お子さまをシートベルトで遊ばせない
でください。ベルトを身体に巻きつけ
るなどして遊んでいるときに、窒息な
ど重大な傷害を受けるおそれがありま
す。万一の場合はハサミでベルトを切
断してください。

妊娠中の方、疾患がある方もシート
ベルトを着用してください。ただし、
衝突のときに局部的に強く圧迫され
るおそれがありますので、医師に相
談して注意事項を確認してください。

妊娠中の方は、腰ベルトを腹部を避
けて腰部のできるだけ低い位置にか
けます。肩ベルトは、首と肩先の中
央から腹部を避けて胸部にかかるよ
うに着用してください。

腹部を避けて
胸部にかける

腹部を避けて
腰部の低い位
置にかける

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/シートベルト

3-40

3

シートベルトの長さ調節

シートベルトは、長さ調節が必要ありま
せん。身体の動きにあわせてベルトが伸
縮し、強い衝撃を受けたときは自動的に
ベルトがロックされて身体を固定しま
す。

肩ベルトの高さ調節
(前席のみ)

身体の大きさにあわせて、ショルダーア
ンカー(2)の高さ調節ができます。

上に調節するときは、アンカーをその
まま適切な位置まで持ち上げます。

下に調節するときは、ロックレバー
(1)を引いたままアンカーを下げ、
適切な位置でレバーを離します。

調節後は、アンカーを下に引いて固定
されているか確認します。

63R30420

■ 着用のしかた

運転席シートベルトを着用するとき
は、アームレストを収納します。
→ 5-18ページ(アームレスト)

タングプレート(1)とシートベル
トをつかみ、ベルトをゆっくりと引
き出します。
ベルトのねじれを取ります。

80J1147

ベルトを着用すると、警告灯は消灯
します。また、警告ブザーが鳴って
いるときは、ブザーも止まります。

警告ブザーはベルトを着用しなくて
も、約 95 秒間鳴り続けたあとに止ま
ります。ただし、警告灯は点滅から点
灯に切り替わったまま、エンジンス
イッチを

 または

(OFF)

にするまで消灯しません。

助手席側の場合、助手席に乗員がす
わっていないときブザーは鳴りませ
ん。ただし、助手席の座面に荷物など
を載せていると鳴る場合があります。

警告灯は、運転席側・助手席側兼用で
す。

ACC

LOCK

ベルトがロックされていて引き出せな
いときは、いったんゆるめてから再度
引き出します。それでも引き出せない
場合は、一度ベルトを強く引いてから
ゆるめ、再度ゆっくりと引き出してく
ださい。

(1)

(2)

シートベルトの着用のしかた

1

2

(1)

ゆっくり引き出す

ねじれのないこ
とを確認する

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     5      6      7      8     ..
