お車との上手なつきあいかた/お手入れ

6-11

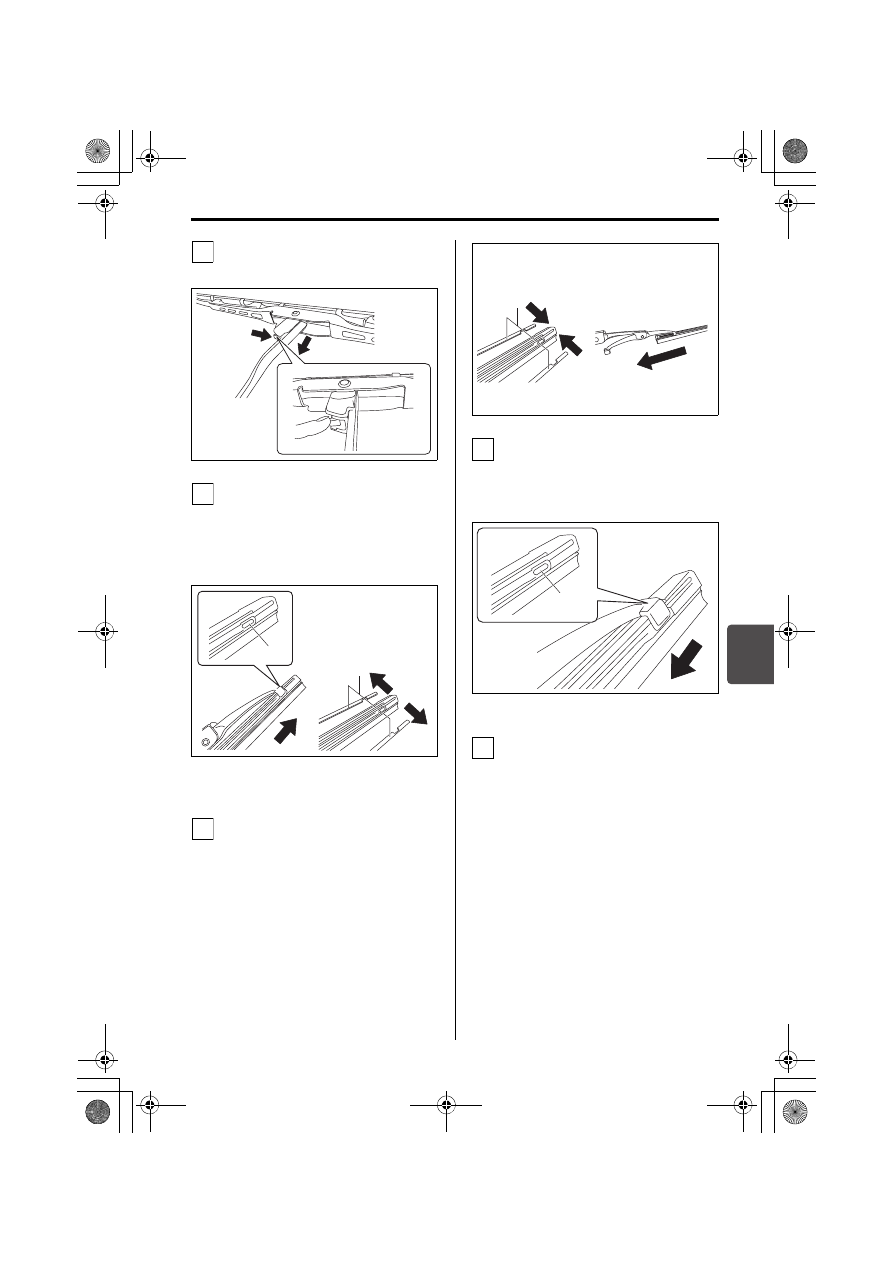

ツメを押しながらワイパーブレード
をワイパーアームから外します。

52R60070

ブレードラバーをワイパーブレード
のストッパー( 1 ) から外れるまで
引っ張り取り外します。ブレードラ
バーからリテーナー(2) を取り外し
ます。

52R60080

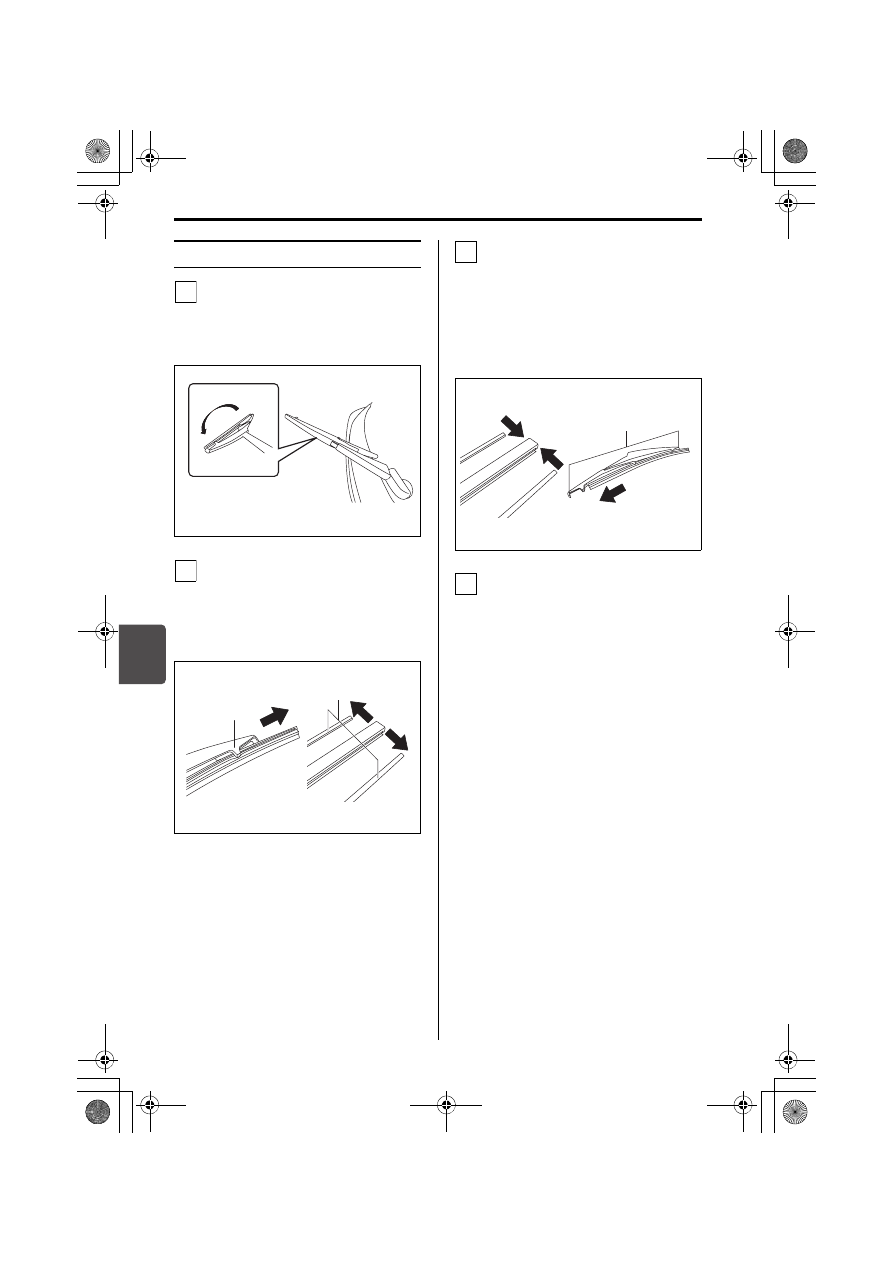

新品のブレードラバーにリテーナー
(2)を取り付けます。そのあと、ワイ
パーラバーをワイパーブレードに差
し込みます。ワイパーラバーを取付
けるときは、ストッパーのない方か
らワイパーブレードに差し込みま
す。

52R60090

ブレードラバーを差し込んだあと
は、ワイパーブレードーのストッ
パーに押し込んでブレードラバーを
確実に固定します。

52R60100

ワイパーアームにワイパーブレード
を取り外したときと逆の手順で取り
付けます。ワイパーブレードがワイ
パーアームに確実に固定されている
ことを確認してください。

助手席側、運転席側の順にワイパーアー
ムを戻します。

(1) ストッパー

(2) リテーナー

2

3

(1)

(2)

4

(1) ストッパー

(2)

5

(1)

6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/お手入れ

6-12

リヤワイパーブレードの交換

ワイパーアームを起こします。起こ
したあと、ワイパーブレードを回転
させてワイパーブレードをワイパー
アームから外します。

52R60110

ワイパーラバーの先端を引っ張りワ
イパーブレードのストッパー(1) か
ら外し取り外します。取り外したブ
レードラバーからリテーナー(2) を
取り外します。

52R60120

新品のワイパーラバーにリテーナー
を 取 り 付 け ま す。そ の あ と、ワ イ
パーラバーをワイパーブレードに差
し込みます。ワイパーラバーの両端
がワイパーブレードの両端のストッ
パー(1) 内に収まるように確実に取
り付けます。

52R60130

ワイパーアームにワイパーブレード
を取り外したときと逆の手順で取り
付けます。ワイパーブレードがワイ
パーアームに確実に固定されている
ことを確認してください。そのあ
と、ワイパーアームを戻します。

(1) ストッパー

(2) リテーナー

1

2

(1)

(2)

3

(1)

4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/寒冷時の取扱い

6-13

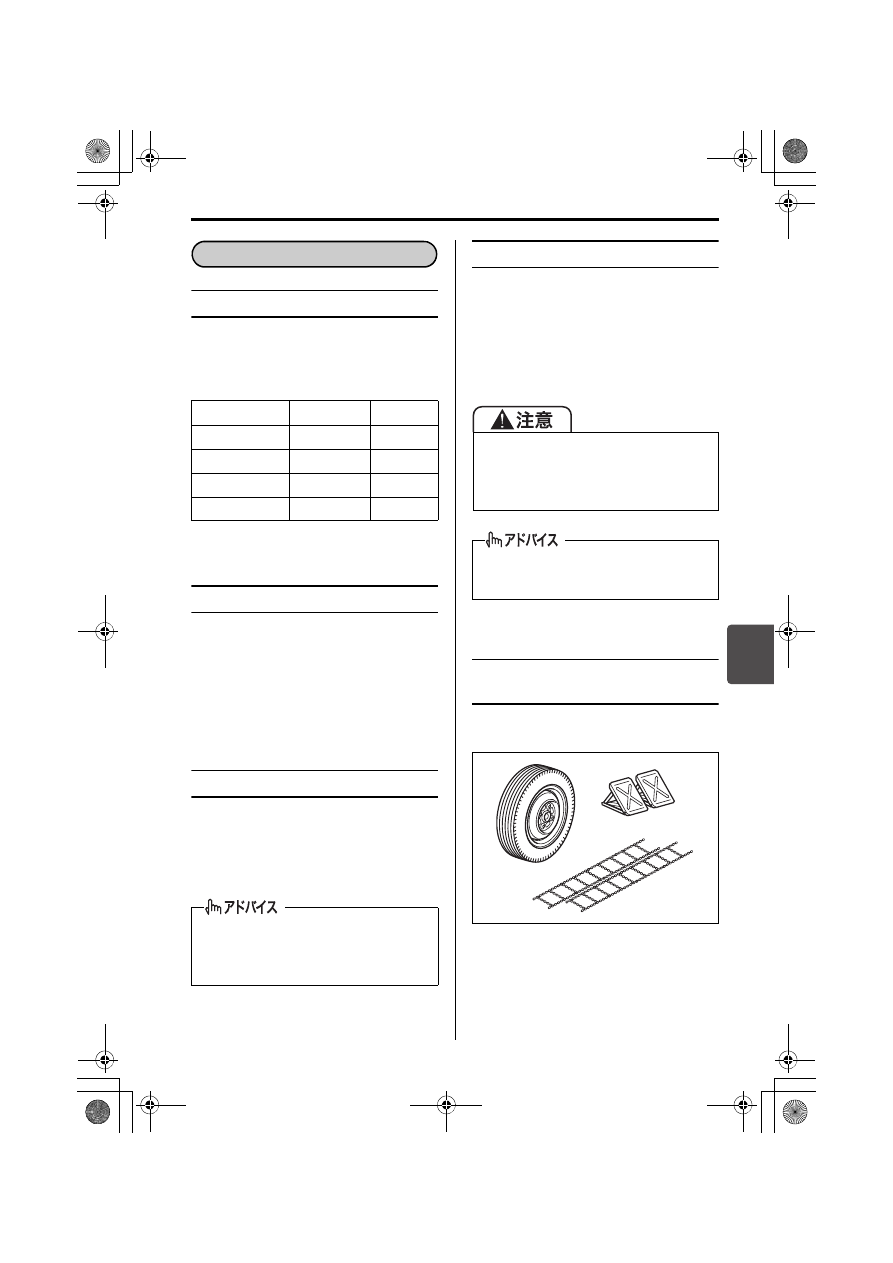

ウインドーウォッシャー液

凍結を防ぐため、外気温に応じた割合で
配合してください。

〈スズキ純正ウォッシャー液の場合〉

鉛バッテリー

鉛バッテリーの液量や比重を点検してく
ださい。寒くなるとバッテリーの性能が
下がり、弱っているバッテリーではエン
ジンがかかりにくくなります。
→ 2-4ページ

(鉛バッテリーの液面を点検する)

冷却水

エンジン内部の腐食および凍結防止のた
め、指定の冷却水をお使いください。
→ 8-1ページ(サービスデータ)
→ メンテナンスノート(日常点検)

スノーブレード(別売り)

スノーブレード(降雪地用ワイパーブレー
ド)は、金属部分をゴムで覆って雪の付着
を少なくするものです。標準装備のワイ
パーブレードでは、降雪時に雪が付着し、
ふき取りにくくなることがありますので、
必要に応じて交換してください。

冬用タイヤ、タイヤチェーン、
輪止め

雪道や凍結路を走行するために必要です。

82K139

使用地域・季節 薄める割合 凍結温度

通 常

原液1に水3

約−7℃

温暖地の冬期

原液1に水2

約−10℃

寒冷地の冬期

原液1に水1

約−20℃

極寒冷地の冬期

原液のまま

約−50℃

冷却水の濃度点検および交換は、スズ
キ販売店またはスズキ代理店へお申し
付けください。

寒冷時の取扱い

冬期に入る前の準備

高速走行時は、通常のワイパーブレー
ドよりふき取りにくくなることがあり
ます。その場合には、車のスピードを
落としてください。

雪の降らない時季は、通常のワイパー
ブレードのご使用をおすすめします。

(1) 冬用タイヤ
    (市販品)

(3) 輪止め(市販品)

(2) タイヤチェーン
     (別売り)

(1)

(3)

(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/寒冷時の取扱い

6-14

屋根に積もった雪

出発の前に取り除いてください。走行時
に落下して、視界をさまたげるおそれが
あります。

レーザーレーダーと単眼カメラ装備車
の場合、フロントガラスに雪や霜など
が付着していと、単眼カメラが正常に
作動しない場合があります。
→ 4-54 ページ(レーザーレーダー

と単眼カメラ)

80J308

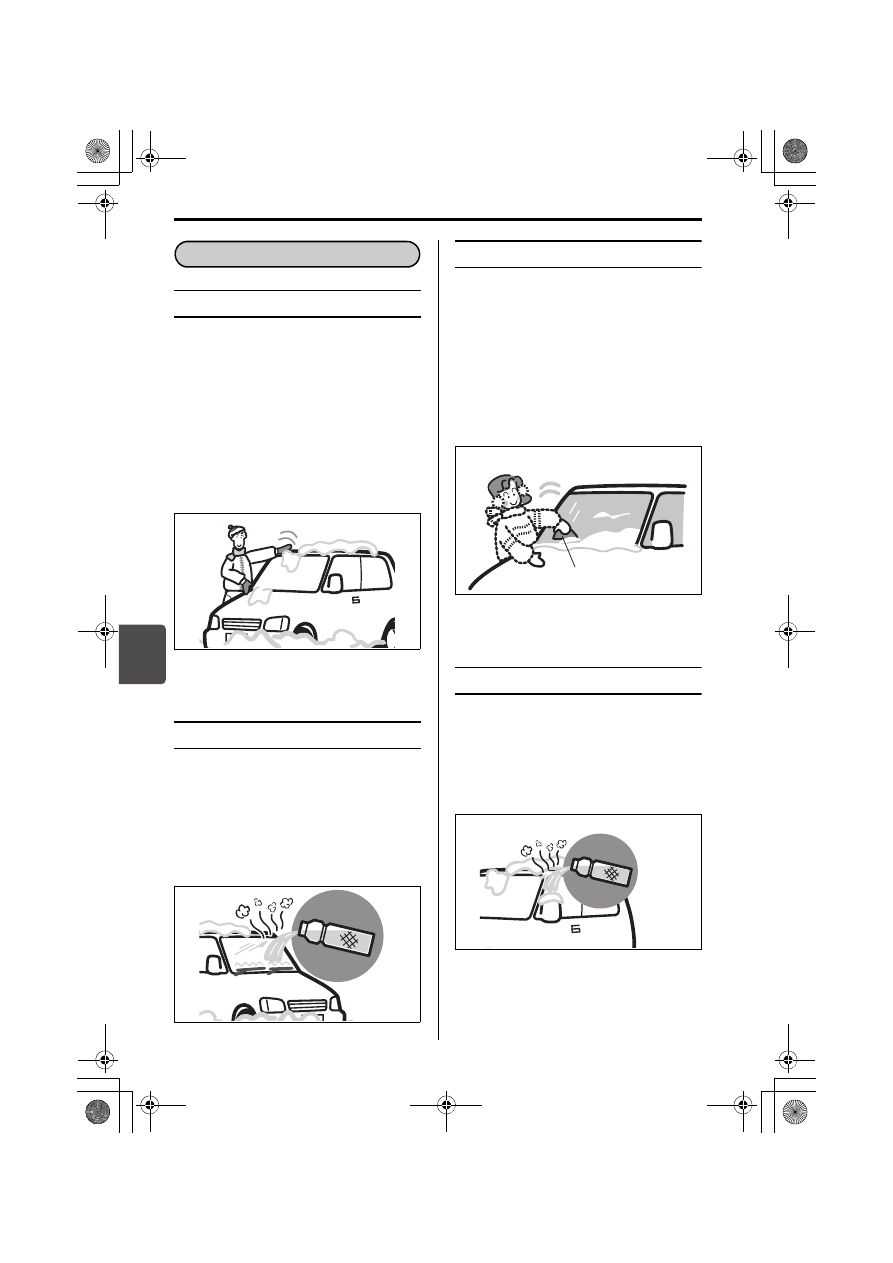

ワイパーの凍結

ぬるま湯をかけて氷を溶かします。溶か
したあとは、再び凍結しないように水分
をふき取ってください。凍結したまま無
理にワイパーを作動させると、ブレード
部(ゴムの部分)が傷ついたり、ワイパー
が故障したりするおそれがあります。

65P60060

ガラス面の雪や霜

プラスチックの板(1)を使うと、ガラ
スを傷つけずに落とせます。

レーザーレーダーと単眼カメラ装備車
の場合、フロントガラスに雪や霜など
が付着していと、単眼カメラが正常に
作動しない場合があります。
→ 4-54 ページ(レーザーレーダー

と単眼カメラ)

82K261

ドアミラーの凍結

ぬるま湯をかけて氷を溶かします。溶か
したあとは、再び凍結しないように水分
をふき取ってください。凍結したまま無
理にドアミラーを動かそうとすると、故
障するおそれがあります。

65P60070

出発の前に

(1)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/寒冷時の取扱い

6-15

ドアの凍結

ぬるま湯をドアキーの穴を避けてかけま
す。ドアが開いたあとは水分をふき取っ
てください。凍結したまま無理に開けよ
うとすると、ドアまわりのゴムがはがれ
たり、破損したりするおそれがあります。

65P60080

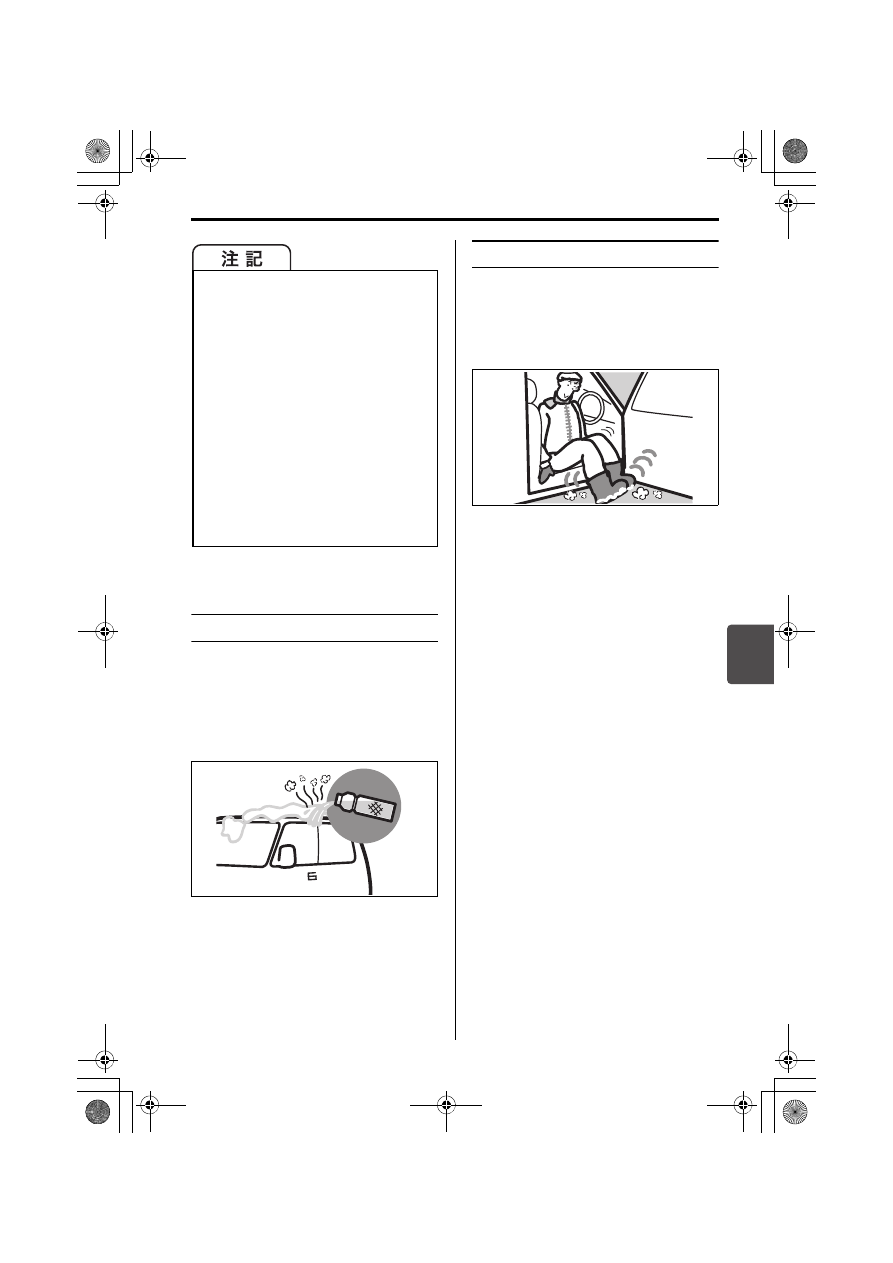

靴に付着した雪

乗車するときによく落としてください。
そのまま乗車すると、ペダル操作時に
滑ったり、車内の湿気が多くなってガラ
スがくもりやすくなったりします。

80J312

ドアミラー格納スイッチの場合、ミ
ラーを手で動かすことが可能かを確
認してから、スイッチ操作を行なっ
てください。凍結したまま操作を繰
り返すと、故障の原因となります。
→ 3-26ページ

(ドアミラー格納スイッチ)

リモート格納ミラーの場合、ドアミ
ラーが凍結するような寒冷時は、リ
モート格納ミラーの機能を停止して
ください。凍結したまま動作を繰り
返すと、故障の原因となります。
→ 3-27ページ

(リモート格納ミラー)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/寒冷時の取扱い

6-16

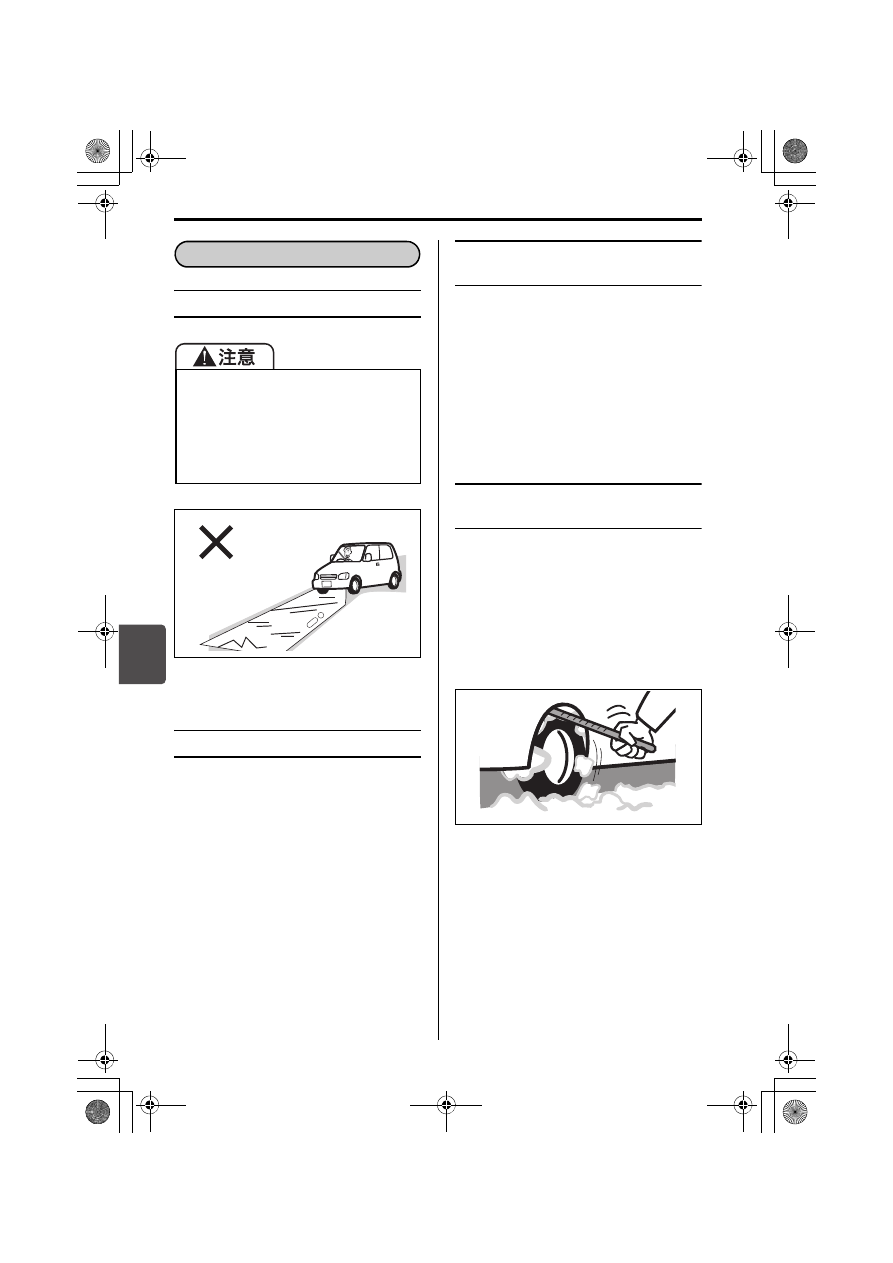

雪道や凍結路はゆっくり走行

80J039

ブレーキの効き具合を確認

ブレーキ装置に付着した雪や氷が凍結し
て、ブレーキの効きが悪くなることがあ
ります。

周囲の安全を確かめてから低速でブ
レーキペダルを数回踏み、ブレーキの
効きを確かめてください。

ブレーキの効きが悪いときは、効きが
回復するまで低速で繰り返しブレーキ
ペダルを軽く踏み、ブレーキ装置のし
めりを乾かしてください。

冬用タイヤ、タイヤチェーン
を装着

雪道や凍結路では、冬用タイヤまたはタ
イヤチェーンを装着してください。

走行する地区の条例などにしたがって
装着してください。
→ 6-7ページ

(タイヤ交換するときは)

→ 6-18ページ

(タイヤチェーンを装着するとき)

フェンダー裏側に付着した雪
を取り除く

雪道を走行すると、フェンダーの裏側に
雪が付着してタイヤと接触し、ハンドル
の切れが悪くなることがあります。

ときどき車を止めてフェンダーの裏側
を点検してください。雪の塊が付着し
ているときは、周囲の部品を傷つけな
いように雪を取り除いてください。

80J313

スピードを控えめにし、急発進、急加
速、急ブレーキ、急ハンドル、急激な
エンジンブレーキなど「急」のつく運
転はしないでください。雪道や凍結路
は路面が滑りやすく、スリップ事故を
起こすおそれがあります。

雪道を走行するとき

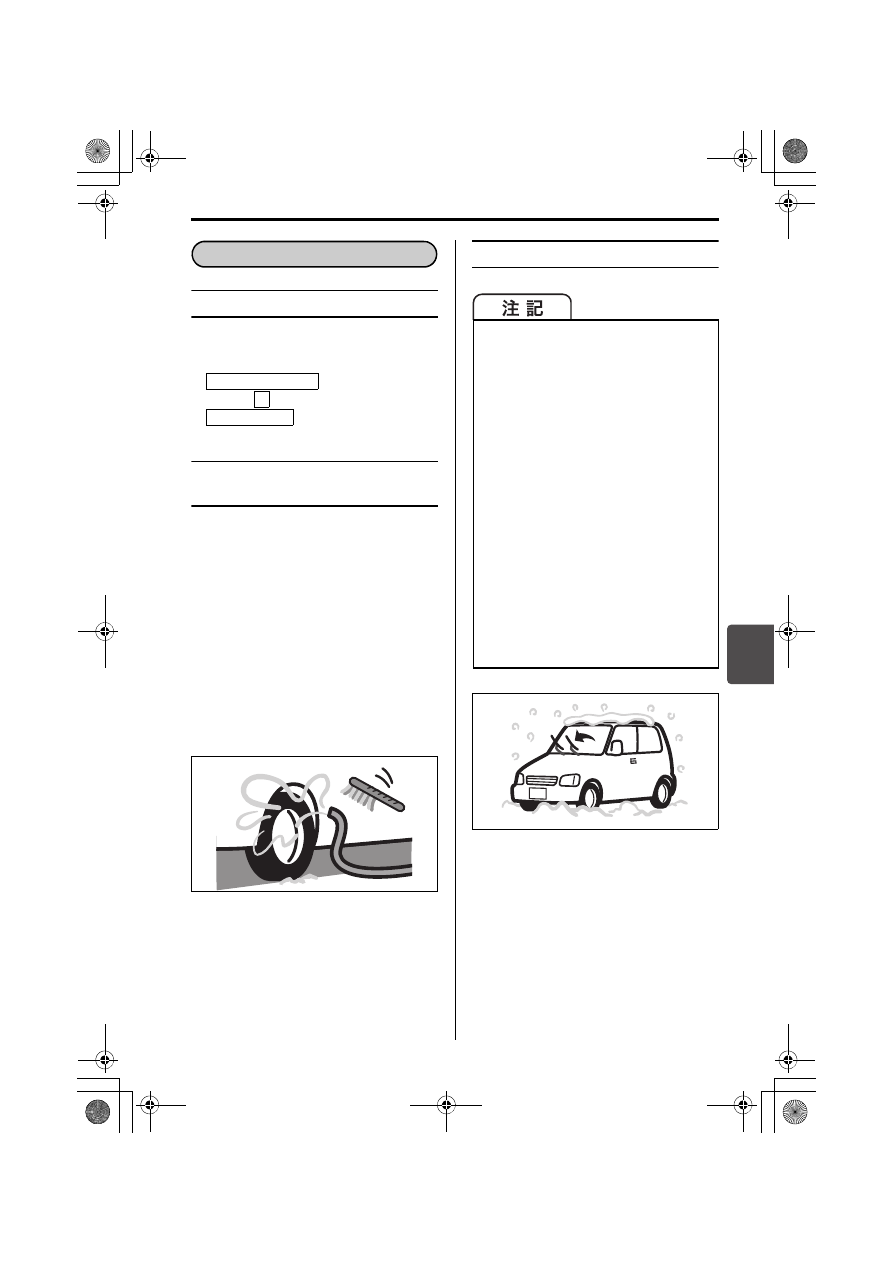

ॲᄉ᣹ǽǽ
ॲӏᣱǽǽ
ॲʠʶ˂ɷ
ॲʙʽʓʵ

ॲ༜Ƚɲʽʂʽʠʶ˂ɷ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/寒冷時の取扱い

6-17

パーキングブレーキ

パーキングブレーキが凍結すると解除で
きなくなります。

は、セ レ ク ト レ

バーを

 に入れます。

は、チェンジレバーを

Rまたは1速に入れます。

凍結防止剤が散布してある道
を走行したあとは

すみやかに凍結防止剤を洗い落としてく
ださい。とくに車体の下まわり、足まわ
りを念入りに洗ってください。放置する
とサビの原因となります。
凍結を防ぐため、洗車後はドアまわりな
どの水分をふき取ってください。

ドアキーの穴を避けて洗車してくださ
い。キー穴が凍結すると、ドアが解錠
できなくなります。

ドアまわりのゴム部品の水分は、とく
によくふき取ってください。凍結する
と、ドアが開かなくなります。

80J314

屋外に駐車するときは

80J315

駐車するとき

オートマチック車

P

マニュアル車

軒下や樹木の下には駐車しないでく
ださい。積雪や落雪で車の屋根がへ
こむことがあります。

ルーフアンテナの場合、降雪時に長
時間駐車するときは、アンテナを取
り外してください。
→ 5-30ページ(アンテナの脱着)

駐車するときはワイパーアームを立
ててください。雪の重みでワイパー
ア ー ム が 変 形 し た り、ブ レ ー ド 部
(ゴムの部分)がガラスに凍結した
りすることがあります。

フロントワイパーは運転席側から順
に起こし、助手席側から順にもどし
て く だ さ い。助 手 席 側 を 先 に 起 こ
す、ま た は 運 転 席 側 を 先 に も ど す
と、ワイパー同士が当たって傷つき
の原因となります。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/寒冷時の取扱い

6-18

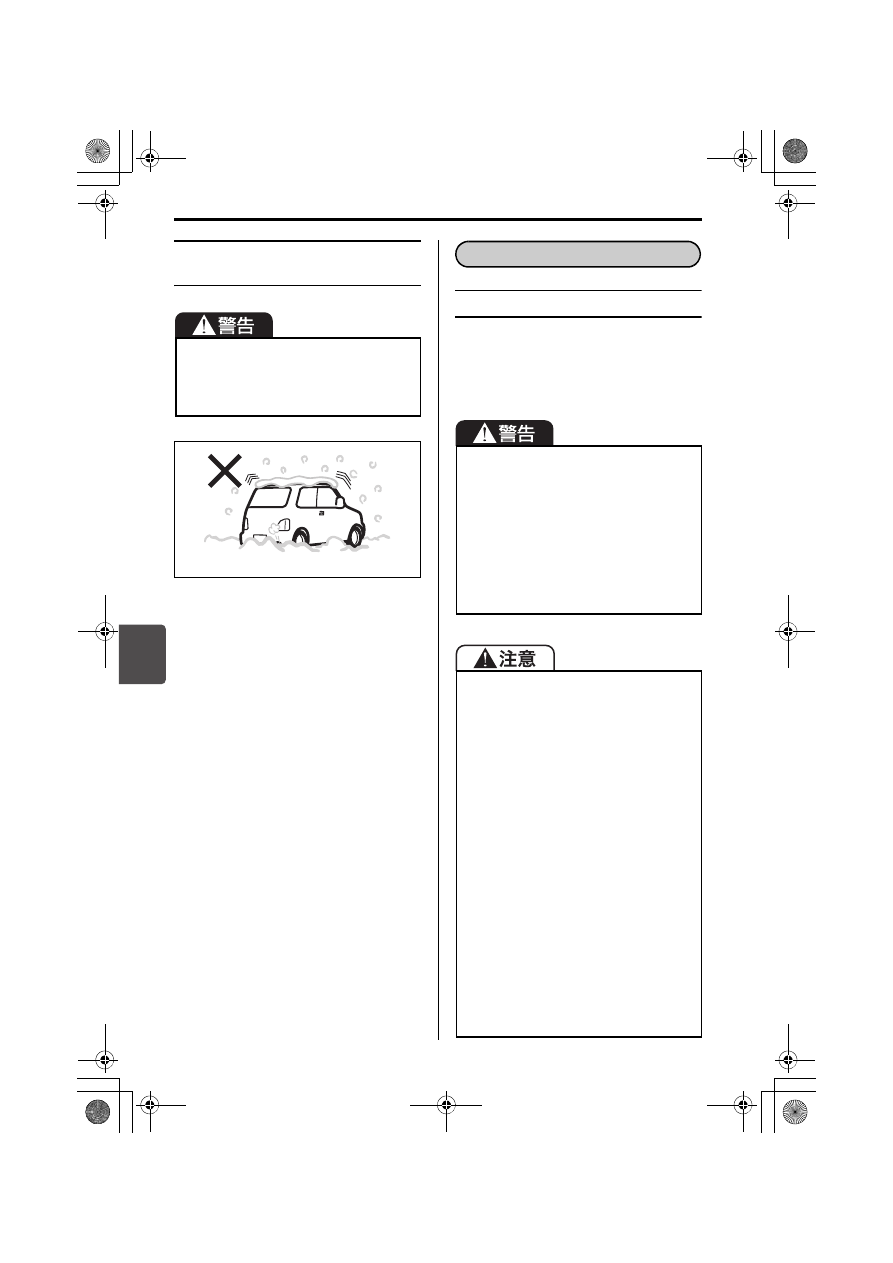

排気管のまわりが雪で覆われ
たときは

80J316

タイヤチェーン

この車に適合したスズキ純正品を装着し
てください。適合するタイヤチェーンに
ついては、スズキ販売店またはスズキ代
理店にご相談ください。

排気管のまわりが雪で覆われたままエ
ンジンを回転させないでください。
排気ガスが車内に侵入し、一酸化炭素
中毒のおそれがあります。

適 合 品 以 外 を 装 着 し な い で く だ さ
い。ブレーキ配管や車体を損傷する
おそれがあります。

走行中にいつもと違う音がするとき
は、ただちに停車して点検してくだ
さい。タイヤチェーンが切れたり、
一 部 が 外 れ た り し て 車 体 に 当 た る
と、ブレーキ配管や車体を損傷する
おそれがあります。

タイヤチェーンを装着して走行すると
きは、

安全およびタイヤチェーン保護

のためスピードを控えめ(30 km/h以
下)

にし、

急発進、急加速、急ブレーキ、

急ハンドル、急激なエンジンブレーキ
など

「急」

のつく運転をしたり、突起や

穴を乗り越えたりしないでください。

タイヤチェーンを装着すると、タイ
ヤ回転速度が検出できなくなって、
次の機能が正常に作動しない場合が
あります。
・ABS
・エマージェンシーストップシグナ

ル(ESS)

・ESP

®

・レーザーレーダーと単眼カメラ

(タイプ別装備)

・誤発進抑制機能(タイプ別装備)
・アダプティブクルーズコントロー

ル(タイプ別装備)

タイヤチェーンを装着するとき

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/寒冷時の取扱い

6-19

タイヤチェーンを装着する前に

■ タイヤチェーンは前輪に装着

この車は前輪が駆動輪、または前輪が駆
動輪ベースの 4WD です。後輪には装着
しないでください。

■ ジャッキアップに適した安全

な場所で装着

7-11 ページの「タイヤ交換の準備」の

 をお読みください。

■ フルホイールキャップ(タイ

プ別装備)を外してから装着

フルホイールキャップの傷つき防止のた
め、キャップを外してからタイヤチェー
ンを装着します。キャップの外しかたは
7-11ページをお読みください。

タイヤチェーンの装着

タイヤチェーンに付属の取扱説明書をよ
くお読みください。

タイヤチェーンを装着したまま、雪の
ない舗装路を走行しないでください。
路面が損傷したり、タイヤチェーンの
摩耗が早まったりします。また、4WD
車の場合、駆動装置に無理な力がかか
り、故障の原因となります。

アルミホイール装備車の場合、タイヤ
チェーンでホイールに傷がつくおそれ
があります。

1

2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき

7-1

7. 万一のとき

● パンク

工具、ジャッキ、

タイヤパンク応急修理セットの収納場所 ・・・・・

7-2

ジャッキの取り出しかた ・・・・・・・・・・・・・・・・・・・・・

7-2

パンクしたときは ・・・・・・・・・・・・・・・・・・・・・・・・・・・

7-3

タイヤパンク応急修理セット ・・・・・・・・・・・・・・・・・

7-3

応急用スペアタイヤ(別売り)の取扱い ・・・・・・・

7-9

タイヤ交換の準備 ・・・・・・・・・・・・・・・・・・・・・・・・・・・ 7-11
ジャッキアップ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 7-12
タイヤの取り付け・取り外し ・・・・・・・・・・・・・・・・・ 7-15
タイヤを交換したあとは ・・・・・・・・・・・・・・・・・・・・・ 7-16

● バッテリーあがり

鉛バッテリーあがりとは ・・・・・・・・・・・・・・・・・・・・・ 7-17
鉛バッテリーあがりのときは ・・・・・・・・・・・・・・・・・ 7-17
バッテリーあがりを防ぐためには ・・・・・・・・・・・・・ 7-19

● ヒューズ切れ

ヒューズが切れたときは ・・・・・・・・・・・・・・・・・・・・・ 7-19
ヒューズの点検と交換 ・・・・・・・・・・・・・・・・・・・・・・・ 7-23

● 電球切れ

電球の点検 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 7-24
電球を交換するときは ・・・・・・・・・・・・・・・・・・・・・・・ 7-24

● オーバーヒート

オーバーヒートとは ・・・・・・・・・・・・・・・・・・・・・・・・・ 7-31
オーバーヒートしたときは ・・・・・・・・・・・・・・・・・・・ 7-31

● そのほか

発炎筒 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 7-32
故障したときは ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 7-33
ロープけん引 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 7-35
万一、事故が起きたときは ・・・・・・・・・・・・・・・・・・・ 7-38

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/パンク

7-2

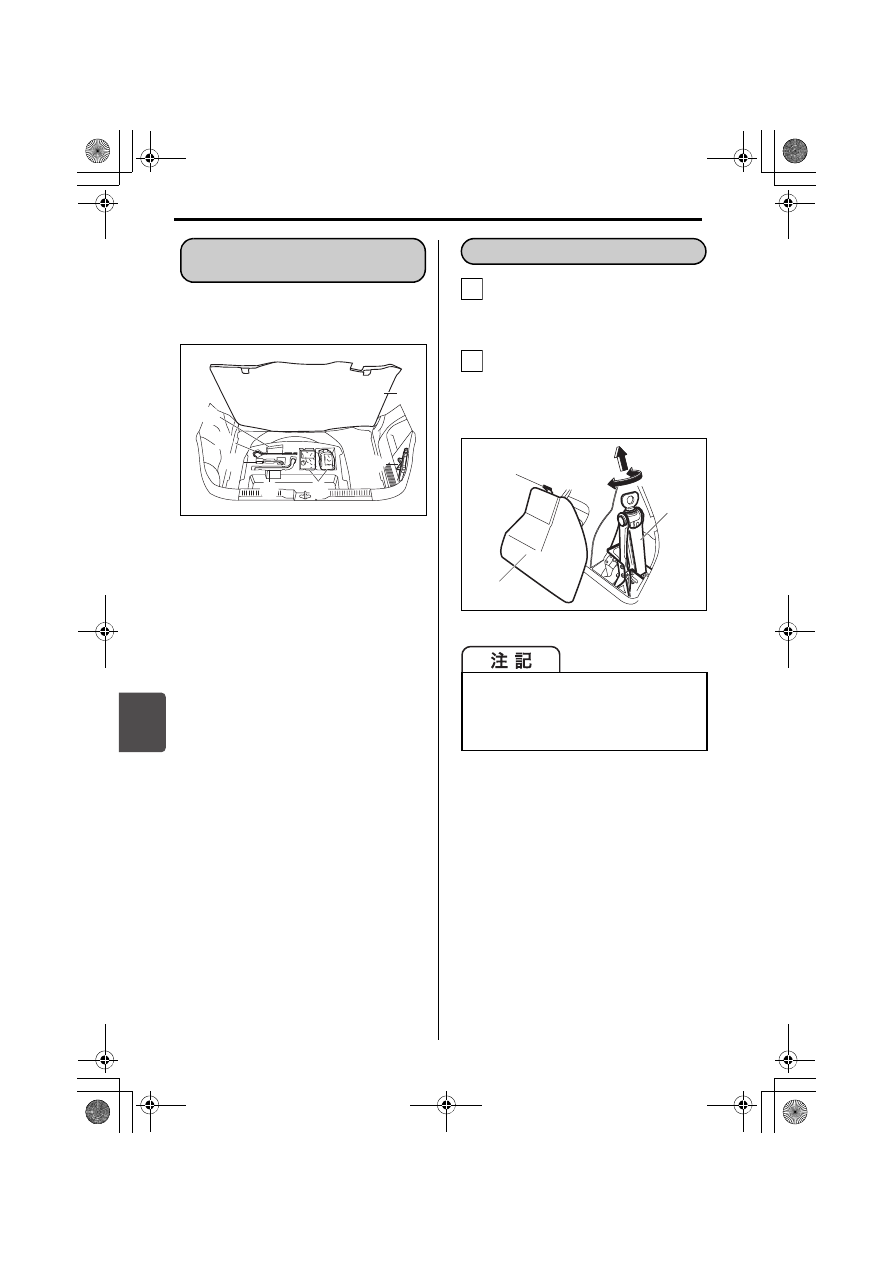

荷室のフロアカーペット下と、荷室右側
に収納されています。

52R70010

使用後は所定の位置に収納してくださ
い。

ジャッキは、完全に縮めてから収納し
てください。

荷室右側にあるふた (1) のレバー(2)
を押して手前に引いたあとに外しま
す。

ジャッキ(3)を縮めて取り出しま
す。

縮めにくいときは、ジャッキバーを
使ってください。

52R70020

(1) フロアカーペット
(2) ラゲッジアンダーボックス
(3) タイヤパンク応急修理セット
(4) ジャッキ
(5) ジャッキバー
(6) ホイールナットレンチ
(7) けん引フック

パンク

工具、ジャッキ、タイヤパン

ク応急修理セットの収納場所

(6)

(3)

(7)

(4)

(5)

(2)

(1)

収納するときに、ジャッキバーなどで
無理にジャッキを広げないでくださ
い。ジャッキホルダーが変形するおそ
れがあります。

ジャッキの取り出しかた

1

2

⦰䜐

ᗈ䛜䜛

(3)

(1)

(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/パンク

7-3

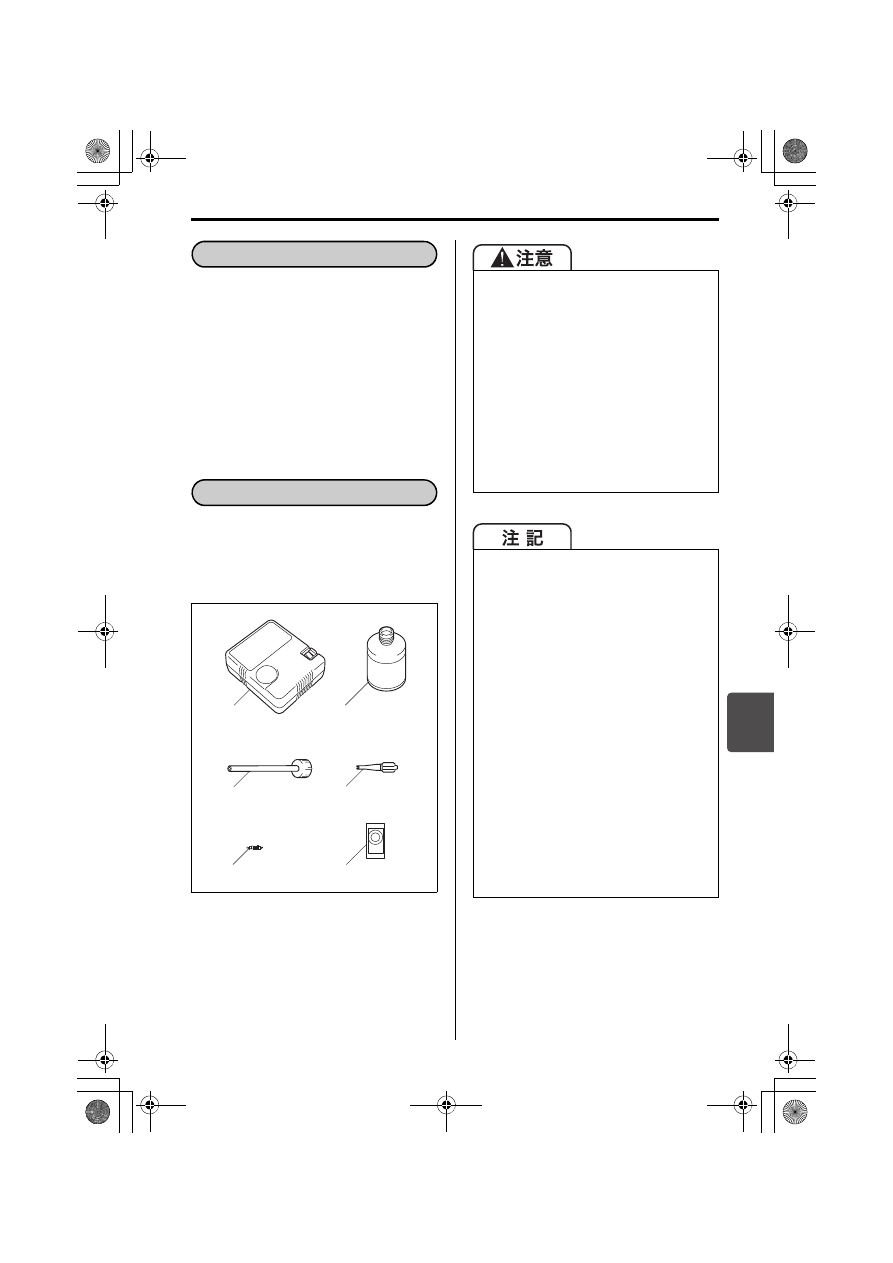

お車にはスペアタイヤが搭載されていま
せん。タイヤパンク応急修理セットをお
使いください。

別売りの応急用スペアタイヤを使用す
るときは、7-9 ページの「応急用スペ
アタイヤ(別売り)の取扱い」以降の
項目をお読みください。

このセットは、標準タイヤがパンクした
ときに応急的に使用するものです。パン
クしたタイヤはすみやかにスズキサービ
ス工場で修理または交換してください。

81P70030

(1) エアコンプレッサー
(2) 修理剤ボトル
(3) 注入ホース
(4) コア回し
(5) バルブコア(予備)
(6) 速度制限シール

パンクしたときは

タイヤパンク応急修理セット

(1)

(3)

(4)

(5)

(6)

(2)

応急修理剤は、飲用すると健康に害
があります。もし誤って飲用したと
きは、できるだけたくさんの水を飲
み、ただちに医師の診察を受けてく
ださい。

応急修理剤が目や皮膚に付着したと
きは、できるだけ早く水で洗い流し
てください。異常を感じたときは、
医師の診察を受けてください。

保管するときは、お子さまが誤って
手を触れないように所定の位置に収
納してください。

エアコンプレッサーは、自動車タイ
ヤ専用です。そのほかの目的で使用
しないでください。

エアコンプレッサーはDC12 V専用で
す。ほかの電源での使用はできません。

エアコンプレッサーを使用するとき
は、故障を防ぐため次のことをお守
りください。
・10分以上連続して使用しない
・防水加工がされていないため、降

雨時などは水がかからないように
する

・砂やほこりなどを吸い込ませない
・使用中に動作がおそくなったり、

本体が熱くなったりしたときはす
ぐにスイッチをOFFにして、30分
以上放置する

・分解、改造などをしない
・強い衝撃や圧力を加えない

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/パンク

7-4

応急修理セットの点検

定期的に点検してください。

応急修理剤ボトルに表示されている有
効期限の確認
・期限が切れる前に、新品と交換して

ください。

アクセサリーソケット電源の確認

エアコンプレッサー作動の確認
・エンジンスイッチを

  にし、

エアコンプレッサーの電源プラグを
アクセサリーソケットに差し込んで
行ないます。

応急修理の可否判断

■ 次のようなとき、タイヤの応

急修理ができます

タイヤ接地部に刺さった釘やネジなどに
よる軽度のパンクは、タイヤパンク応急
修理セットで応急修理できます。

■ 次のような場合は、タイヤの

応急修理ができません

スズキ代理店や JAF などのロードサービ
ス事業者にご連絡ください。

(別冊の「ス

ズキ4輪車サービスネットワーク」参照)

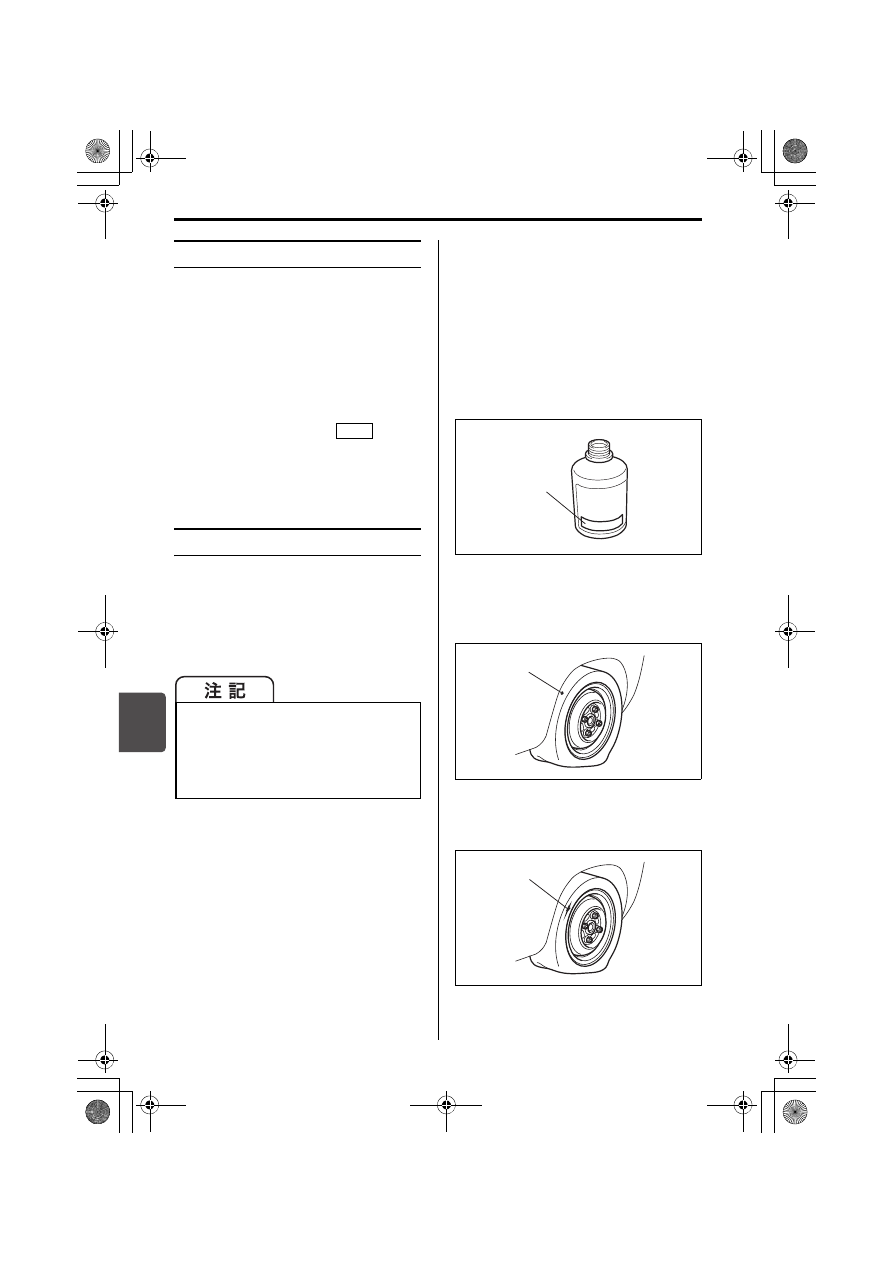

応急修理剤の有効期限(1)が切れて
いる(有効期限はボトルのラベルに記
載)

50M0120

タイヤの接地面に長さ 4 mm 以上の切
り傷や刺し傷(2)がある

82K113

タイヤの側面に傷(3)を受けている

82K114

タイヤに刺さった釘やネジなどは抜か
ないでください。タイヤの損傷が大き
くなったり、そこからの空気漏れで修
理時の空気充填ができなくなったりす
るおそれがあります。

ACC

(1)

(2)

(3)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/パンク

7-5

タイヤの空気がほとんど抜けた状態で
走行した

タイヤがホイールリム(4)の外側へ
完全に外れている

82K300

ホイールリム(4)が破損または変形
している

82K116

タイヤが2本以上パンクしている(修
理剤はタイヤ1本分です)

■ タイヤ応急修理のしかた

他車に注意をうながすため、非常点
滅表示灯を点滅させます。他車の通
行のじゃまにならず、安全に作業が
でき、地面が硬くて平らな場所に車
を移動します。

パーキングブレーキをしっかりとか
けます。

は エ ン ジ ン を 止

め、チェンジレバーを R または 1
速に入れます。

は セ レ ク ト レ

バーを

 に入れ、エンジンを止

めます。

必 要 に 応 じ て、停 止 表 示 板(別 売
り)を置きます。

パンクしたタイヤの状態を確認し
ます。
→ 7-4ページ

(応急修理の可否判断)

同乗者がいるときや重い荷物を載せ
ているときは、車から降ろします。
タイヤパンク応急修理セットを取り
出し、注入ホースをねじ込む前に、

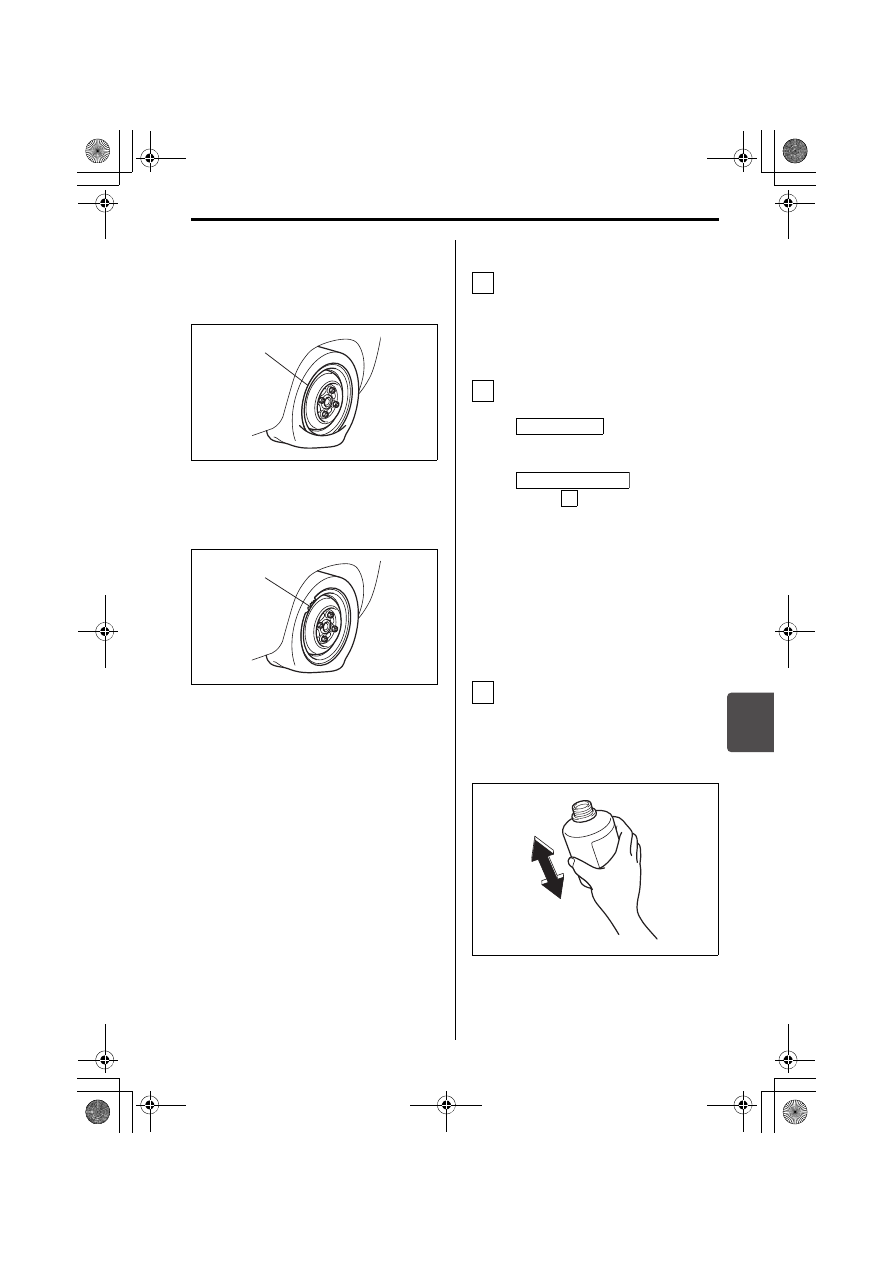

修理剤ボトルをよく振ります。

50M0121

(4)

(4)

1

2

マニュアル車

オートマチック車

P

3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/パンク

7-6

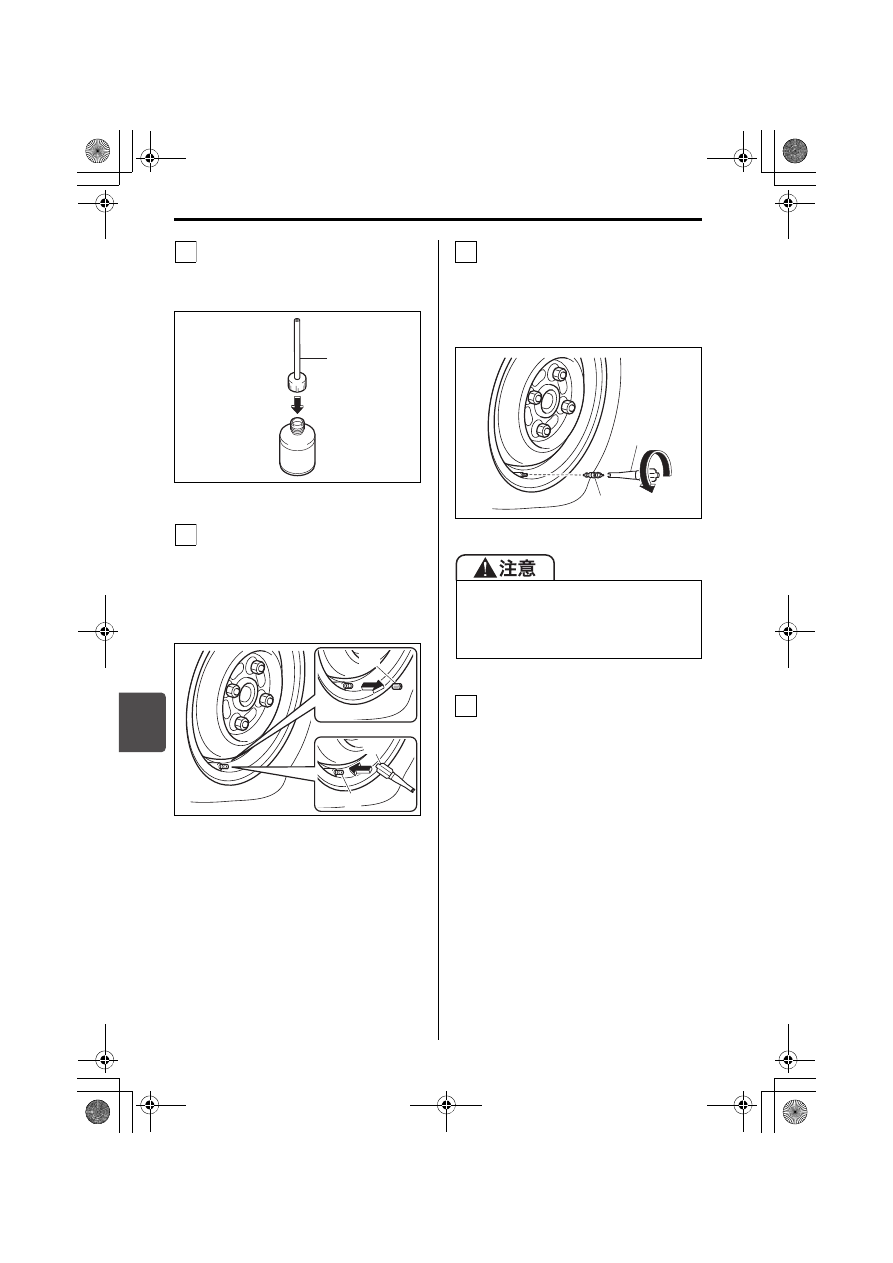

注入ホース(1)を修理剤ボトルに
しっかりとねじ込みます。

ボトルの栓が破れます。

81P70040

タイヤバルブからキャップ(2)を
反時計方向にまわして外します。コ
ア回し(3)の羽根状部分の先端な
どでバルブ内のバルブコア(4)を
押し、タイヤに残った空気を完全に
抜きます。

81P70050

コア回し(3)でバルブコア(4)
を反時計方向にまわして外します。

バルブコアは再使用します。汚れ
ないようにきれいなところへ保管
します。

81P70060

注入ホースの先端をタイヤバルブに
差し込みます。修理剤ボトルを逆さ
まにして持ち、手で何回も圧迫し、
修理剤をすべてタイヤ内に注入しま
す。

空になったボトルは、修理剤の抜
き取りに必要なため、タイヤ交換
または修理を依頼するときにスズ
キサービス工場にお渡しくださ
い。

こぼれた修理剤は、ふき取るかそ
のまま乾燥させてからはがしま
す。

4

(1)

5

(2)

(4)

(3)

バルブコアを外すとき、タイヤに空気
が残っているとバルブコアが飛び出す
ことがあります。慎重に外してくださ
い。

6

(4)

(3)

7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/パンク

7-7

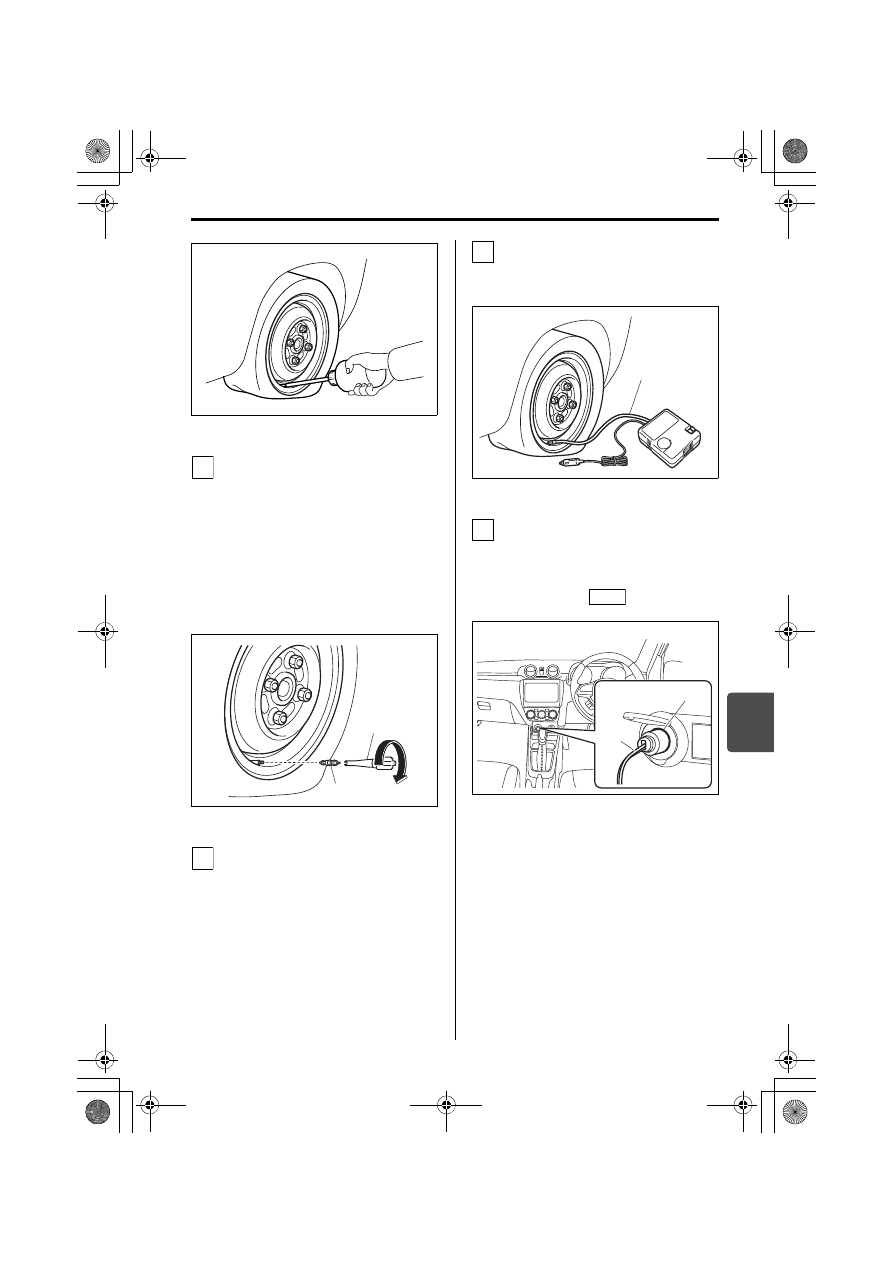

82K121

注入ホースをタイヤバルブから引き
抜き、コア回し(3)でバルブコア
(4)をタイヤバルブにしっかりと
ねじ込みます。

外しておいたバルブコアが汚れて
いたり紛失したりした場合は、タ
イヤパンク応急修理セット内にあ
る予備のバルブコアをご使用くだ
さい。

81P70070

エアコンプレッサーの底面から、
ホースを取り出します。

エアコンプレッサーのホース(5)
先端の口金をタイヤバルブにねじ込
みます。

81P70080

エアコンプレッサーのスイッチが
OFF になっていることを確認しま
す。電源プラグ(6)をアクセサリー
ソケット(7)に差し込み、エンジ
ンスイッチを

 にします。

52R70360

8

(4)

(3)

9

10

(5)

11

ACC

(7)

(6)

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     22      23      24      25     ..
