Suzuki Swift (2017 year). Instruction japanese - part 22





装備の取扱い/エアコン、ヒーター

5-24

5

■ 内外気切替えスイッチ

内外気切替えスイッチ(2)を押すごと
に、内気循環と外気導入が交互に切り替
わり、ディスプレイの表示も切り替わり
ます。

■ オートスイッチ

オートスイッチ(3)を押すと、ディス
プレイに A/C AUTO が表示され、次の
機能が自動制御されます。

吹出し風量の調節

吹出し口の切替え

内気循環/外気導入の切替え

手動で内気循環を選択しているときは、
オートスイッチを押しても内気循環はそ
のままで自動制御されません。内気循環
/外気導入の切替えを自動制御にもどす
には、次のようにします。

内外気切替えスイッチ(2)、また
はデフロスタースイッチ(7)を押
して外気導入に切り替えます。

オートスイッチを押します。

AUTO 作動中、吹出し口切替え表示が

のときに、頭寒足熱暖房になります。

足元に温かい風が吹き出し、上半身に
は比較的低い温度の風が吹き出しま
す。

エアコンを作動させると、さらに温度
差のある効果的な頭寒足熱暖房ができ
ます。

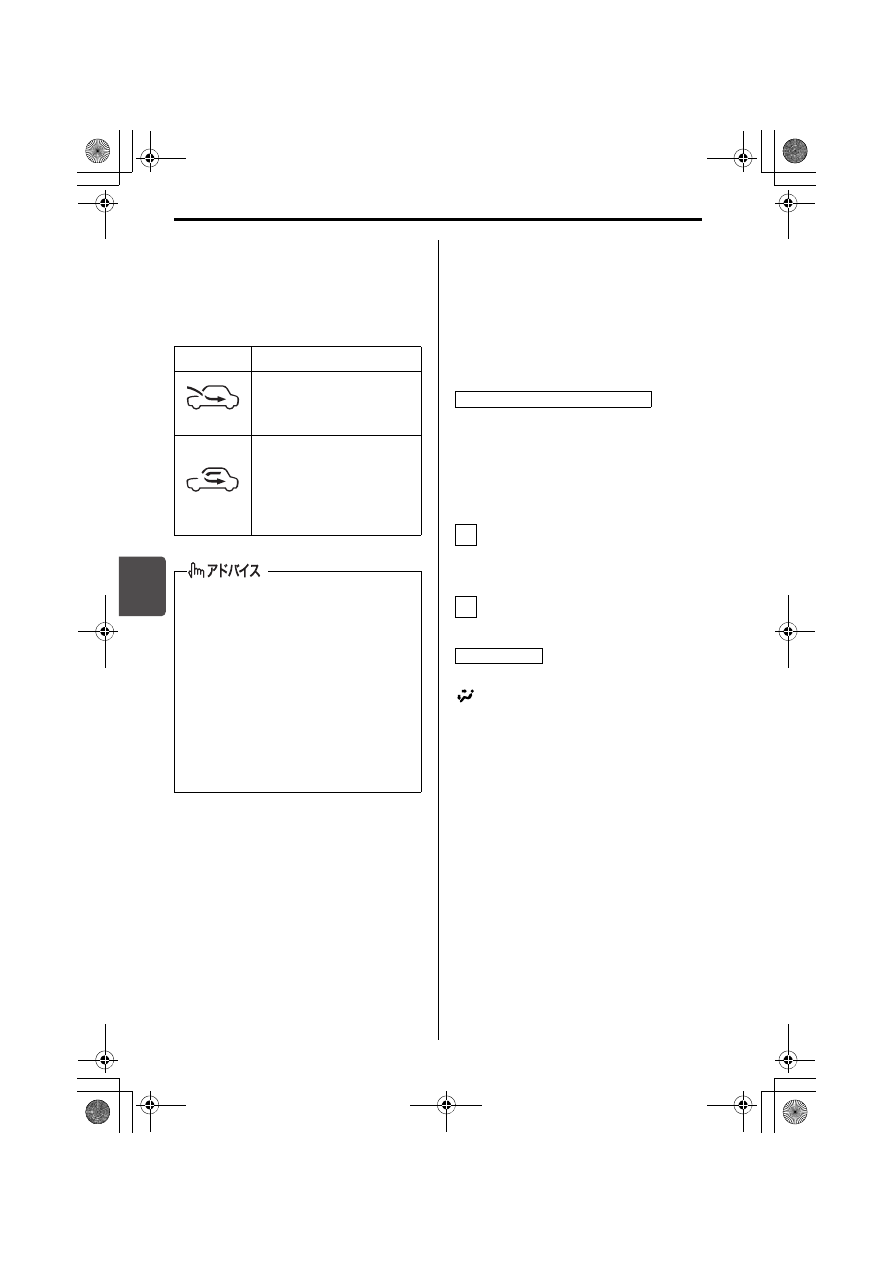

表示

状態

(外気導入)

外気を導入しています。

通常はこの位置でお使い
ください。

(内気循環)

外気をしゃ断しています。

トンネル内や渋滞時など
外 気 が 汚 れ て い る と き
や、早く冷暖房したいと
きにお使いください。

長時間、内気循環にするとガラスが
くもりやすくなります。

外気と内気の温度差により、外気導
入、内気循環のどちらかに固定され
る場合があります。必要に応じて、
内外気切替えスイッチを押して切り
替えてください。

エアコンシステムへの不快な臭いの
吸着・発生を抑えるために、長時間
駐車するときは「外気導入」にして
おくことをおすすめします。

内気循環/外気導入の自動制御

1

2

頭寒足熱暖房

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/エアコン、ヒーター

5-25

5

■ 温度調節スイッチ

温度調節スイッチ(4)を左または右に
まわしながら、LO、18℃∼32℃、HIの
間で設定温度を変更できます。設定温度
はディスプレイに表示されます。

温度を高くするときは、温度調整ス
イッチを右にまわしながら希望の温度
に設定します。

温度を低くするときは、温度調整ス
イッチを左にまわしながら希望の温度
に設定します。

18 ℃のときに温度調整スイッチを左に
まわすと、ディスプレイに LO が表示
され、最大冷房になります。また、32
℃のときに温度調整スイッチを右にま
わすと、ディスプレイに HI が表示さ
れ、最大暖房になります。

■ ファン(風量)調節スイッチ

ファン(風量)調節スイッチ(5)を操
作すると、風量が調節できます。風量は
ディスプレイに表示されます。

風量を大きくするときは、ファン(風
量)調節スイッチを右にまわします。

風量を小さくするときは、ファン(風
量)調節スイッチを左にまわします。

ファンを停止するときは、OFF スイッ
チ(8)を押します。

■ エアコンスイッチ

ファン作動中に使用できます。

エ ア コ ン ス イ ッ チ(6)を 押 す ご と
に、エアコン(冷房・除湿機能)の作
動と停止が交互に切り替わり、ディス
プレイの表示も切り替わります。

暖房しているときにエアコンスイッチを
入れると、除湿された温風が吹き出し
て、ここち良い暖房になります。

■ デフロスタースイッチ

デフロスタースイッチ(7)を押すと、
自動的にエアコンが作動し、吹出し口が
切り替わります。同時にスイッチ内の表
示灯が点灯し、ディスプレイの表示も切
り替わります。
もう一度押すと、デフロスタースイッチ

(7)を押す前の制御にもどります。

(オー

ト制御の場合、吹出し口や内外気、風量
の状態が変わることがあります)

内気循環になっているときは、外気導
入に切り替わります。

風量が自動的に増加します。ファン
(風量)調節スイッチを操作して、好
みの風量にも調節できます。

エアコンが必要ないときは、エアコン
スイッチを押してエアコンを停止して
ください。

LO または HI が表示されているとき
は、急に風量が最大となったり、急に
吹出し温度が変化したりする場合があ
りますが、異常ではありません。

装置保護のため、エアコンの冷却器
を通る空気の温度が0℃近くまで下が
ると、エアコンが停止します。この
ため、外気温度が0℃近くまで下がっ
ているとき外気導入にすると、エア
コンは作動しません。

エアコンスイッチを入れると、しば
らくの間白い霧が吹き出すことがあ
ります。これはしめった空気が急に
冷やされて発生するもので、異常で
はありません。

除湿暖房

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/エアコン、ヒーター

5-26

5

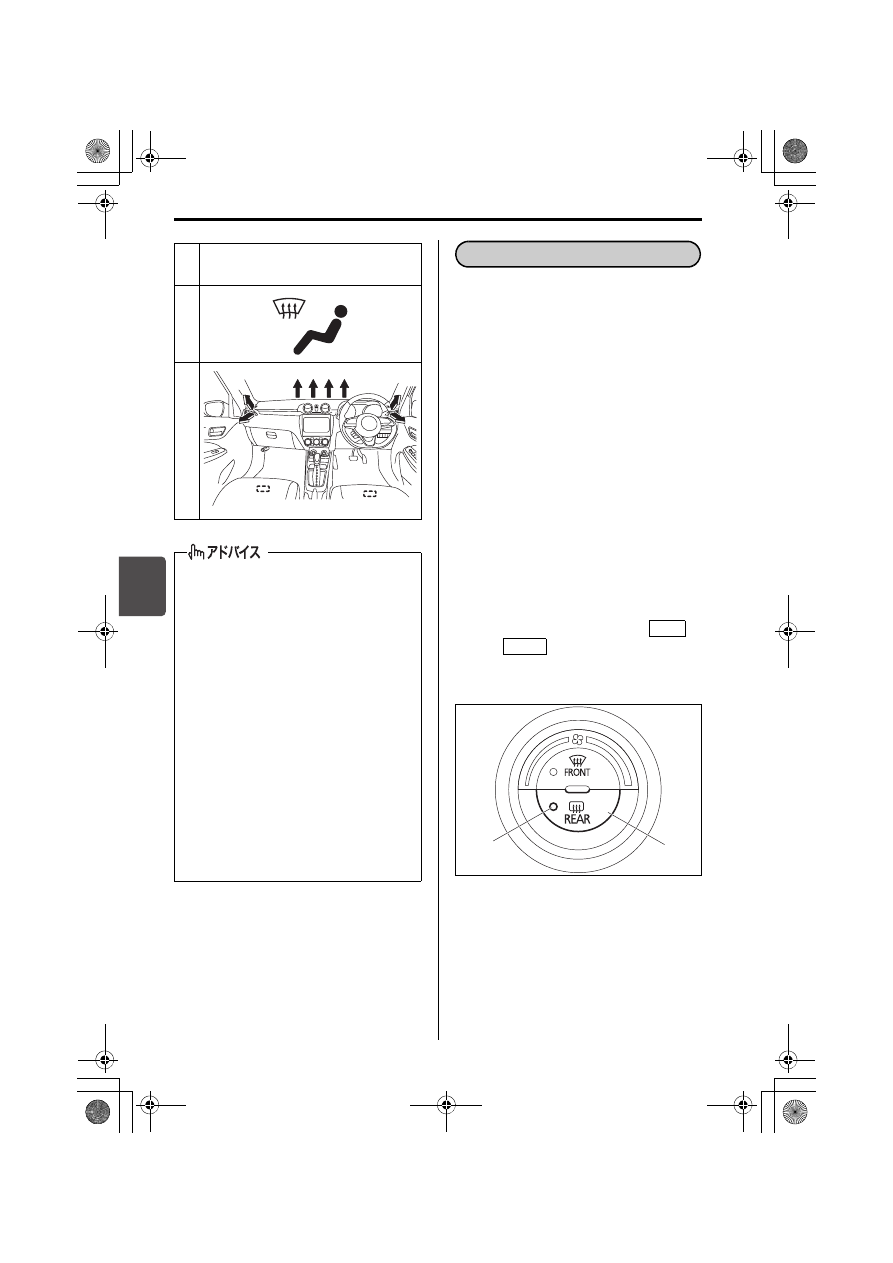

■ OFFスイッチ

OFF スイッチ(8)を押すと、ファンが
停止してエアコンも止まります。

エンジン回転中、またはアイドリングス
トップシステムによるエンジンの自動停
止中に使用でき、バックドアガラスの内
側のくもりを取ります。
ドアミラーヒーター装備車(タイプ別装
備)では、同 時 に ド ア ミ ラー も 暖 め ら
れ、ミラーについたくもりを取ります。
→ 4-79ページ

(アイドリングストップシステム)

→ 3-29ページ

(ドアミラーヒータースイッチ)

スイッチを押すとバックドアガラスが
暖められて、リヤデフォッガースイッ
チ(9)内の表示灯(10)が点灯しま
す。
もう一度押すとスイッチが切れます。

約 15 分連続で使用すると、自動的に
スイッチが切れます。

使用中にエンジンスイッチを

たは

(OFF)にすると、エン

ジンを再始動しても自動的にスイッチ
は入りません。

52R50320

窓ガラスのくもりを取りたいとき

52R50500

内気循環に切り替えると、くもりが
取れにくくなります。

設定温度を低くすると、窓ガラスの
外側に露がつくことがあります。

設定温度を高くすると、早くくもり
が取れます。

外気温が低いときは、エアコンが作
動しないこともあります。

スイッチ内の表示灯は吹出し口がデ
フロスター位置にあると、ファンや
エアコンを停止させた状態でも点灯
します。

運 転 席 や 助 手 席 の ド ア ガ ラ ス が く
もったときは、ドアガラスに風が直
接当たるようにサイド吹出し口を調
節すると、より早くくもりが取れま
す。

リヤデフォッガースイッチ

ACC

LOCK

(9)

(10)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/エアコン、ヒーター

5-27

5

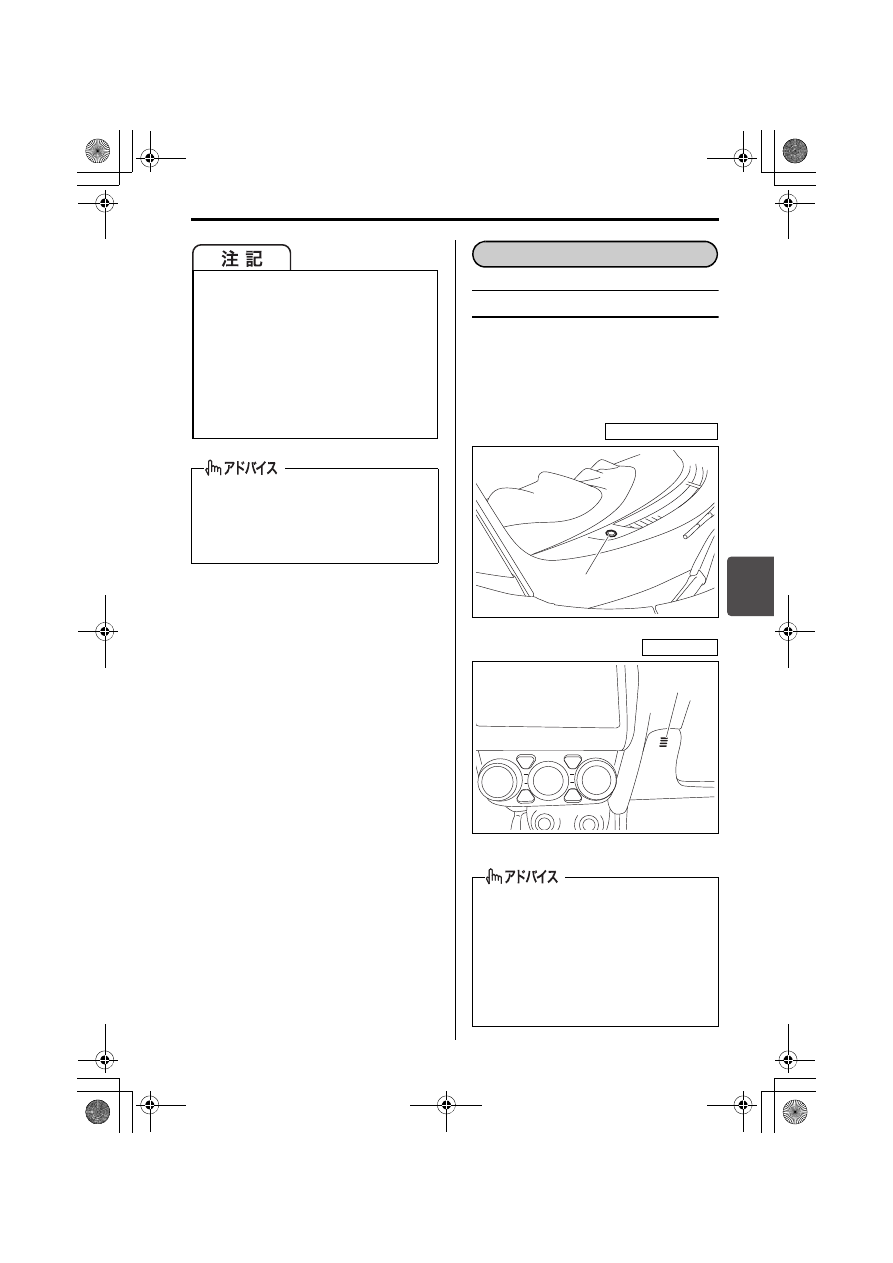

温度感知装置

オートエアコンは、日射センサー(1)、
室温センサー(2)、外気温センサーなど
によって周囲の状況を感知し、自動制御
しています。

52R50330

52R50340

鉛バッテリー保護のため、ガラスの
くもりが取れたらすみやかにスイッ
チを切ってください。また、雪を溶
かしたり、雨水を乾燥させたりする
目的で使用しないでください。

バックドアガラスの室内側をふくと
きは、熱線や端子を傷つけないよう
に、水を含ませたやわらかい布で熱
線に沿ってふいてください。

エンジン停止中はスイッチが入りませ
ん。(アイドリングストップシステム
装備車のエンジンの自動停止中を除
く)

日射センサーの上や周囲にものを置い
たり、ガラスクリーナーなどを吹きか
けたままにしたりしないでください。
また、室温センサーにシールなどを
貼って、ふさがないでください。セン
サー感度が低下し、正常に自動制御さ
れなくなります。

エアコンの上手な使いかた

インパネ運転席側

(1)

インパネ側

(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/エアコン、ヒーター

5-28

5

エアコンガスを充填するときは

エアコンガスは、必ず冷媒 HFC134a
(R134a)を使用してください。

エアコンガスを充填するときは、スズ
キ販売店またはスズキ代理店にご相談
ください。

地球環境を守るため、エアコンガスを
大気中に放出しないでください。エア
コンの修理や廃車時の処理は、スズキ
販売店またはスズキ代理店にご相談く
ださい。

冷房性能が低下してきたと感じた場合
は、スズキサービス工場で点検を受け
てください。

長期間使用しないときは

月に 1 回程度はエアコンを作動させ、エ
アコン装置の各部にエアコンガスを循環
させてください。エアコンガスには各部
の潤滑に必要なオイルが含まれています
ので油ぎれを防ぐことにより性能を維持
します。

炎天下に駐車したときは

長時間、炎天下に駐車すると、室内が高
温になります。ドアや窓を開けて室内を
換気しながら、冷房をしてください。

エアフィルターを清掃、交換
するときは

エアコンを快適に使用するために、エア
フィルターを取り付けています。エア
フィルターは定期的に清掃、交換してく
ださい。

地域

清掃時期

の目安

交換時期

の目安

寒 冷地、粉じ
んの多い地域

5,000 km
ごと、または
6か月ごと

車検ごと

上記以外の
地域

10,000 km
ごと、または
12か月ごと

車検ごと

エアフィルターを清掃または交換の
際は、車内部品を破損するおそれがあ
りますので、スズキ販売店またはスズ
キ代理店での清掃/交換(有料)をお
すすめします。

新しいエアフィルターはスズキ販売
店またはスズキ代理店でご購入くだ
さい。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/エアコン、ヒーター

5-29

5

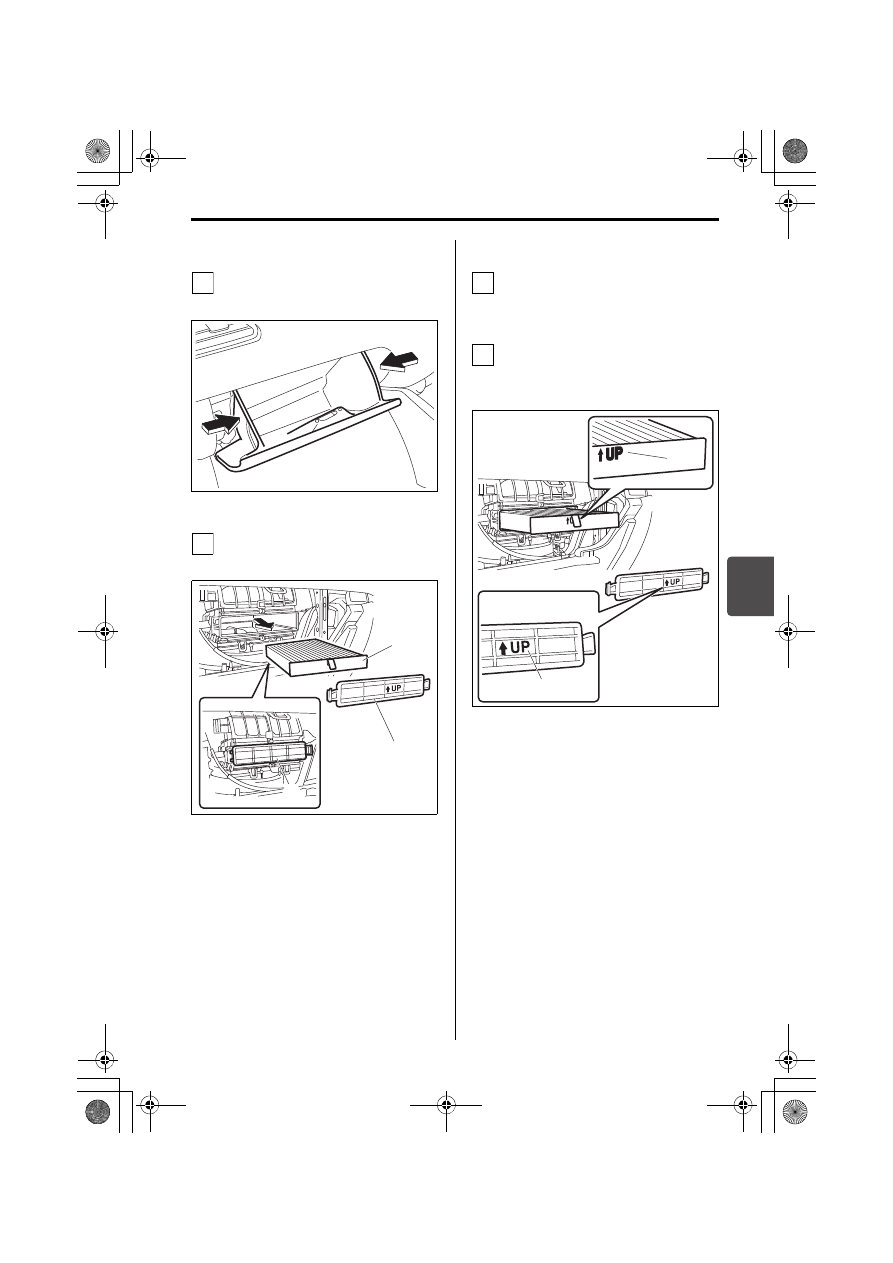

■ エアフィルターの取り外し

グローブボックスの側面を矢印の方
向に押し込み、取り外します。

52R50510

ホルダー(1)を外し、エアフィル
ター(2)を取り出します。

52R70310

■ エアフィルターの取り付け

エアフィルターは、取り付け方向
マーク(1)の矢印を上向きにして
挿入します。

ホルダーは、取り付け方向マーク
(2)の矢印を上向きにして取り付
けます。

52R70320

1

2

(1)

(2)

(1)

1

2

(1)

(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/オーディオ

5-30

5

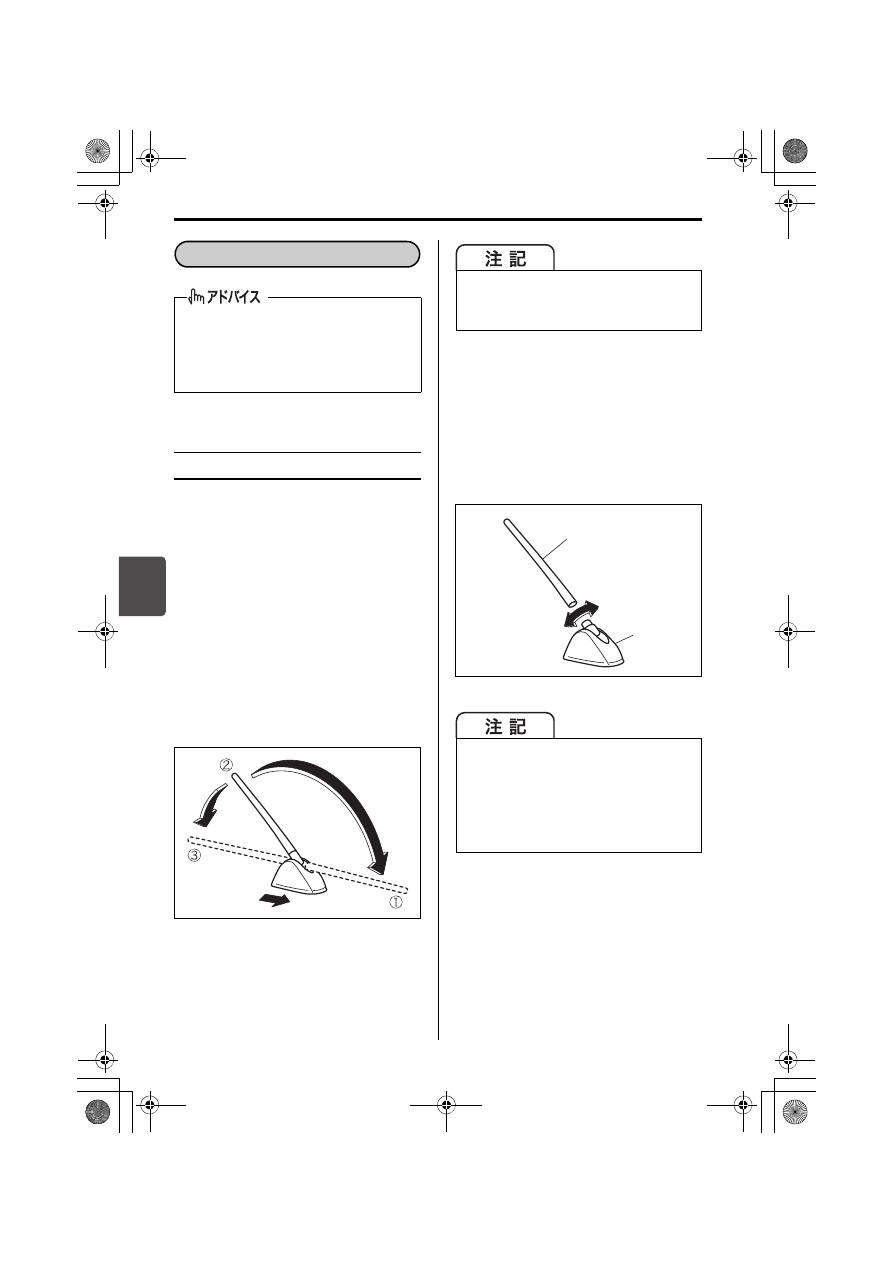

ルーフアンテナ

車両後部の中央にあります。

■ アンテナの調節

アンテナの位置は 3 段階(①、②、③)
に調節できます。

調節は手でアンテナを動かして行ない
ます。

ラジオを聞くときは、アンテナを②の
位置に固定してください。
アンテナが①または③の位置に倒れて
いると、ラジオの受信が正常にできな
いことがあります。

50M0162

■ アンテナの脱着

取り外すときはアンテナ(1)を反時
計方向にまわします。

再び取り付けるときは手でアンテナを
ベース部(2)にねじ込み、しっかり
と取り付けてください。

50M0160

運転中にアンテナで受信できるラジオ
の電波は刻々と変わるため、ビルの谷
間などでは良好な受信状態を保てない
ことがあります。

オーディオ

アンテナ

Ұ

車庫の天井などにアンテナが当たると
きは、手でアンテナを①または③の位
置に倒してください。

次のようなときには、アンテナを取り
外してください。アンテナを損傷する
おそれがあります。

自動洗車機にかけるとき

ボディカバーをかけるとき

降雪時に長時間駐車するとき

(2)

(1)

፻ɑɞ

፿ɓ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/オーディオ

5-31

5

ガラスアンテナ

フロントガラス左右上部に内蔵されてい
ます。

安全運転のさまたげにならな
い音量でお聞きください

音楽などを聞いているときに、車内ま
たは車の近くで携帯電話を使用する
と、スピーカーからノイズ(雑音)が
聞こえることがあります。これは故障
ではありません。

ナビゲーションまたはオーディオが不
法電波の影響を受けると、正常に作動
しないことがあります。

ナビゲーションまたはオーディオの機
能については、付属の取扱説明書をお
読みください。

アンテナ線部に次のようなものを貼
り付けないでください。受信感度が
低下したり、ノイズ(雑音)が入っ
たりするおそれがあります。
・金属が含まれるウインドーフィル

・そのほかの金属物(スズキ純正用

品を除く)

フロントガラスの室内側をふくとき
は、ア ン テ ナ 線 を 傷 つ け な い よ う
に、水を含ませたやわらかい布でア
ンテナ線に沿ってふいてください。

タイプ別装備

走行中はナビゲーション、またはオー
ディオを操作しないでください。操作
に気を取られて、思わぬ事故を起こす
おそれがあります。

エンジンを停止したまま長時間ナビ
ゲーション、またはオーディオを使う
と、鉛バッテリーあがりの原因となり
ます。

オーディオ機能について

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/オーディオ

5-32

5

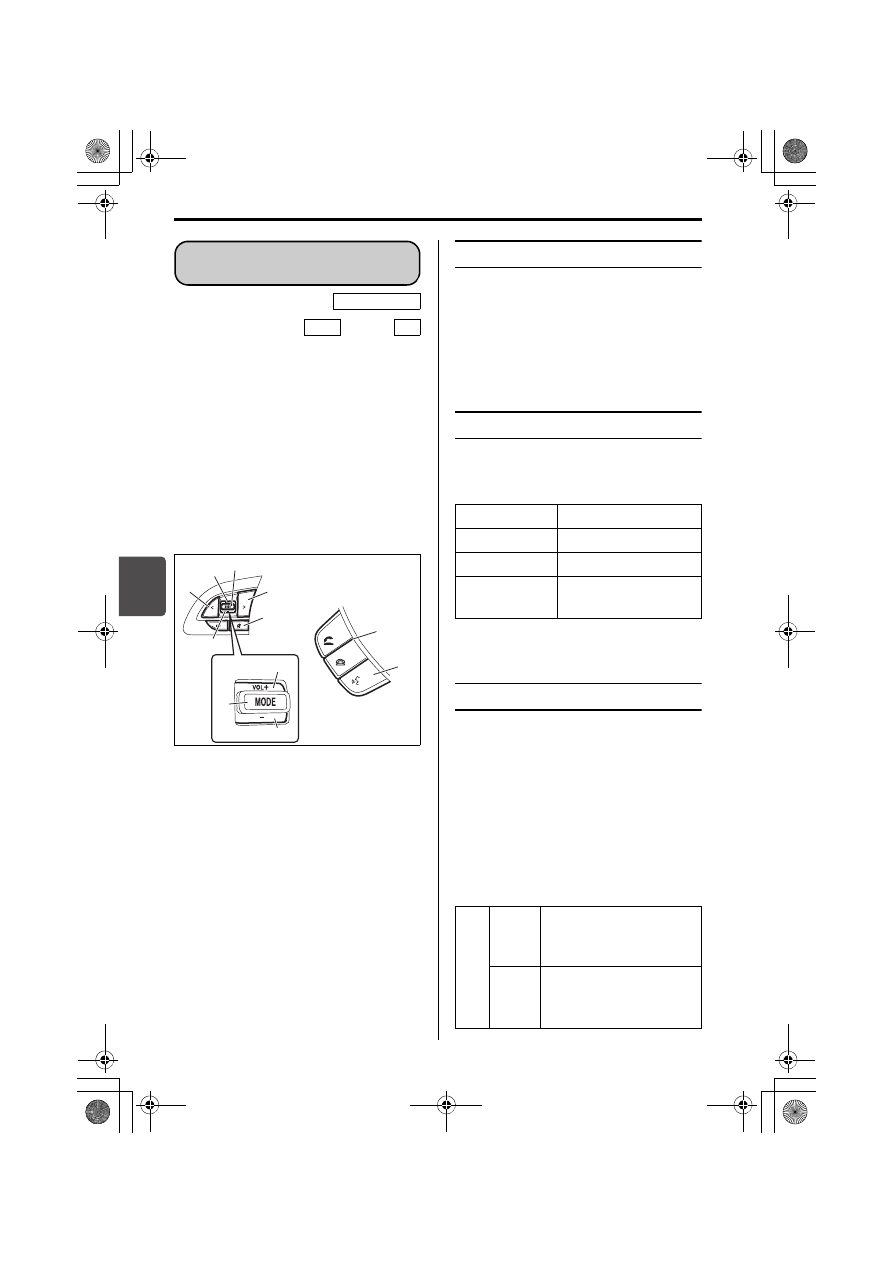

エンジンスイッチが

 または

のときに、手元でナビゲーションまたは
オーディオの操作ができます。

メモリーナビゲーション(タイプ別装
備)による操作については、別冊のメ
モリーナビゲーションマニュアルをお
読みください。

メモリーナビゲーション(タイプ別装
備)以外の機器の場合、ステアリング
オーディオスイッチの機能は、実際の
機能と異なることがあります。付属の
取扱説明書をお読みください。

52R50380

音量調節スイッチ(1)

音量が調節できます。

大きくするときは+側に動かします。

小さくするときは−側に動かします。

連続調節するときは、+または−側に
動かして長押しします

ミュートスイッチ(2)

お使いの機器によって、次の表のように
操作ができます。

※CD/USB/Bluetooth/AUXなどを使用

モードスイッチ(3)

モードスイッチを押すたびに、順番に
オーディオ(ラジオや CD など)のモー
ドを切り替えます。

ご使用のナビゲーションまたはオー
ディオによっては、機器本体の電源が
切れているときにスイッチを押すと、
電源を入れることもできます。

メモリーナビゲーション(タイプ別装
備)は次表のように操作できます。

(1) 音量調節スイッチ
(2) ミュートスイッチ
(3) モードスイッチ
(4) 選局(選曲)スイッチ
(5) オフフック/オンフックスイッチ
(6) 発話スイッチ

ステアリング

オーディオスイッチ

タイプ別装備

ACC

ON

(4)

(1)

(1)

(3)

(1)

(1)

(3)

(4)

(2)

(5)

(6)

使用モード

スイッチ操作

ラジオ

消音/消音解除

音楽再生(※) 音楽の消音/消音解除

テレビ

テレビの消音/
消音解除

短押し

モード切替え

(ラジオからオーディオ

へなど)

長押し

画面切替え

(ナビゲーション画面から

オーディオ画面へなど)

ʃɮ᷉ʋ଩ͽ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/オーディオ

5-33

5

選局(選曲)スイッチ(4)

スイッチを押すたびに、使用中のモード
にあわせて、放送局の選局や再生する曲
の選曲などができます。

メモリーナビゲーション(タイプ別装
備)は次表のように操作できます。

※1 プリセットメモリー(放送局のメ

モリー)については、付属の取扱
説明書をお読みください。

※2 受信電波が弱いところでは、自動

選局ができないことがあります。
自動選局を取り消したいときは、
選局スイッチをもう一度押してく
ださい。

※3 CD-DA以外

Bluetooth

®

は、米国 Bluetooth SIG,Inc.

の商標です。

オフフック/オンフック
スイッチ(5)

■ ハンズフリー機能

ハンズフリー機能がある機器で使用でき
ます。機能を使用するにはお使いの機器
にあわせた設定が必要となります。付属
の取扱説明書をお読みください。

マイクは、前席室内灯の近くにありま
す。

スイッチは手前に引きます。

発話スイッチ(6)

■ 音声認識機能

スイッチを手前に保持したままにすると
音声認識機能を使用できます。音声認識
機能については、別冊のメモリーナビ
ゲーションマニュアルをお読みくださ
い。

使用モード

スイッチの
短押し

スイッチの
長押し

チューナー

プリセット
チャンネルの
アップ/ダウン

(※1)

自動選局

(SEEK)

(※2)

CD-DA/
USB

トラック

(ファイル)

アップ/ダウン

フォルダーの
アップ/ダウン

(※3)

iPod

®

/

Bluetooth

®

ファイルの
アップ/ダウン

DVD

チャプターの
アップ/ダウン

テレビ

チャンネルの
アップ/ダウン

AUX

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/オーディオ

5-34

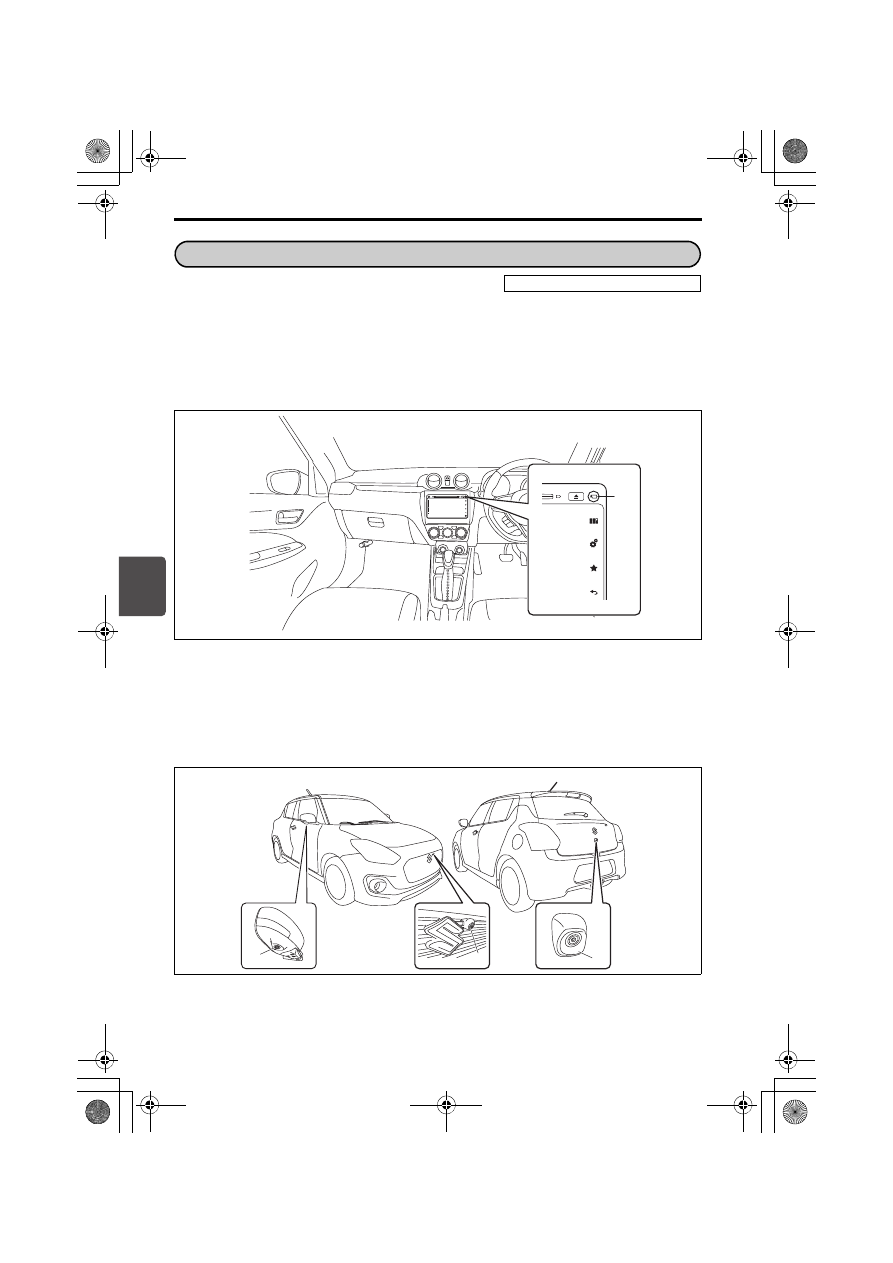

全方位モニターはフロントカメラ、サイドカメラ(左右)およびバックカメラを使用し
て、車両周辺の映像をメモリーナビゲーションの画面に表示する機能です。駐車時に運
転者を補助します。

メモリーナビゲーション本体の機能や操作方法については、別冊のメモリーナビゲー
ションマニュアルをお読みください。

52R50520

上図のインパネは代表例です。お車のタイプにより異なります。

■ カメラの位置

52R50530

上図のイラストは代表例です。お車のタイプにより異なります。

(1) カメラスイッチ

(2) サイドカメラ(左右ドアミラー下部)

(3) フロントカメラ

(4) バックカメラ

全方位モニター

メモリーナビゲーション装備車

(1)

(3)

(4)

(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/オーディオ

5-35

使いかた

■ 前方を確認するときは

エンジンスイッチを

 にします。

→ 4-9ページ(エンジンのかけかた)

カメラスイッチを押します。

「トップ映像+前方映像」が画面に映し出されます。

全方位モニターは、運転者の注意義務を軽減するものではありません。運転の補助
としてご使用ください。

画面に表示される範囲には限界があり、人や障害物が映らないことがあります。後
方および周囲の安全は、直接目視やミラーで確認しながら、ゆっくりと運転してく
ださい。画面だけを見て運転すると、思わぬ事故につながるおそれがあります。

カメラは精密機械ですので、強い衝撃をあたえたり、分解や改造をしたりしないで
ください。また、カメラに付着して固まった泥や凍り付いた雪などをお湯をかけた
り、棒などついたりして落とさないでください。破損して火災や故障の原因となり
ます。

車幅目安線は実際の車幅より広く表示されます。運転するときは必ず周囲の安全を
直接確認しながら運転してください。
→ 5-38ページ(画面の見かた)

ドアミラーが格納された状態、および前席ドア、バックドアが確実に閉まっていな
い状態で全方位モニターを使用しないでください。周囲の映像が正しく映し出され
ず、思わぬ事故につながるおそれがあります。
→ 3-26ページ(格納)

エンジン停止中に、長時間使用しないでください。バッテリーあがりの原因となり
ます。

1

ON

2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/オーディオ

5-36

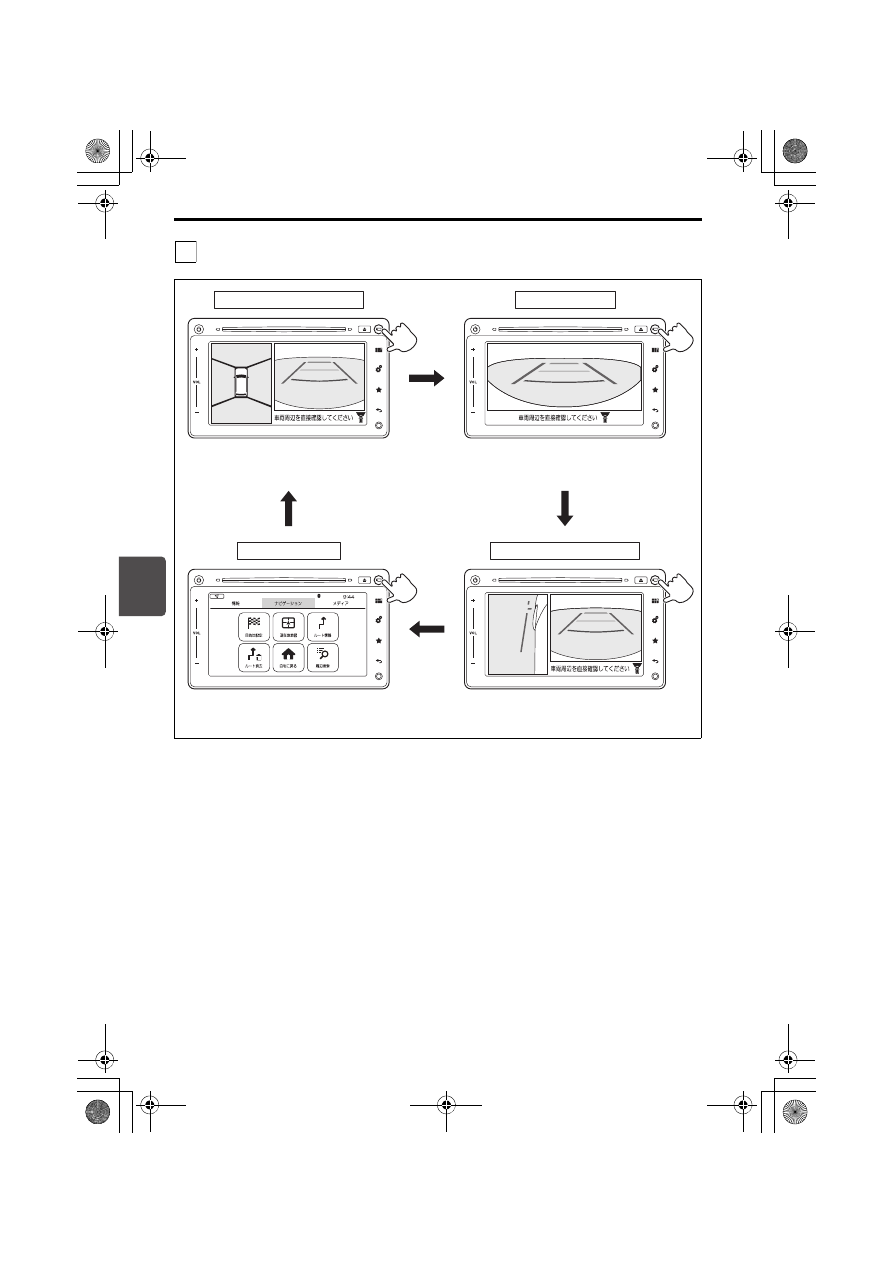

カメラスイッチを押すたびに、次のように画面が切り替わります。

62R0348

カメラスイッチを押す以外にも次のようなときに、もとの表示画面にもどります。

・カメラスイッチを押してから3分経過したとき
・メモリーナビゲーションの操作を行なったとき
・車速が約10km/h以上になったとき

車速が約 10km/h 以上のときにカメラスイッチを押すと左側画面にサイド映像のみ表
示させることができます。約10km/h以下となると前方映像が表示されます。

3

ʒʍʡ஭Ѕ ᴨ Ұ஁஭Ѕ

᡾˵ٍ֚ȝɛɆҰ஁Ɂ஭Ѕɥ
᚜ᇉȪɑȬǿ

ɵʫʳʃɮʍʋɥઃȬҰɁ
႕ᬂɥ᚜ᇉȪɑȬǿ

Ұ஁ʹɮʓ஭Ѕ

᡾˵Ұ஁Ɂ஭ЅɥࢿኰٍȾ
᚜ᇉȪɑȬǿ

ɕȻɁ᚜ᇉ႕ᬂ

᡾˵Ӓਖ਼࢚ϫ˩஁ǾȝɛɆ
Ұ஁Ɂ஭Ѕɥ᚜ᇉȪɑȬǿ

ɿɮʓ஭Ѕ ᴨ Ұ஁஭Ѕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/オーディオ

5-37

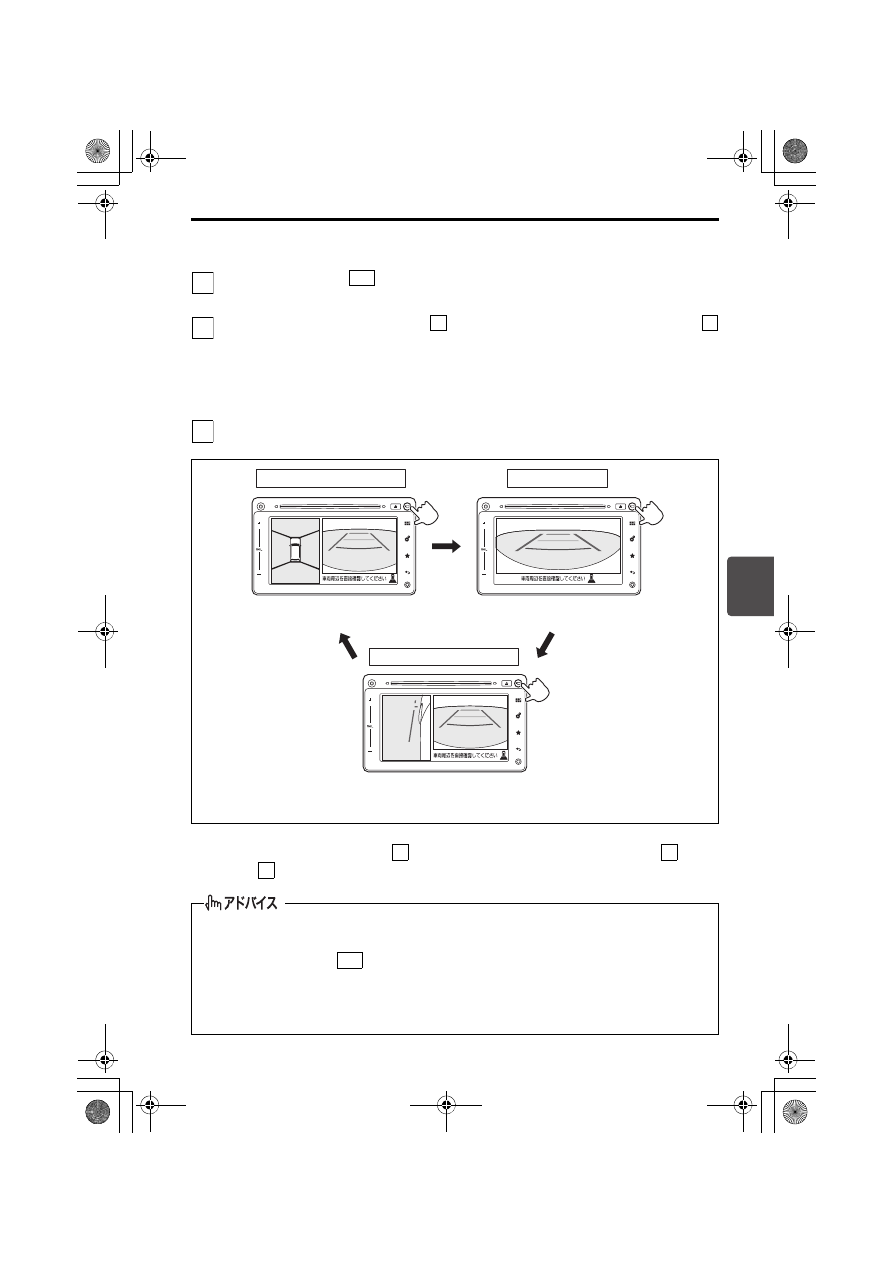

■ 後方を確認するときは

エンジンスイッチを

 にします。

→ 4-9ページ(エンジンのかけかた)

マニュアル車のチェンジレバーを

 、オートマチック車のセレクトレバーを

に入れます。
→ 4-14ページ(チェンジレバーの操作)
→ 4-16ページ(セレクトレバーの操作)

自動的に、「トップ映像+後方映像」が画面に映し出されます。

カメラスイッチを押すたびに、次のように画面が切り替わります。

52R50370

マニュアル車のチェンジレバーを

 以外、オートマチック車のセレクトレバーを

 以外に

すると、

 に入れる直前に表示されていた画面にもどります。

全方位モニター後方の映像は、どの画面表示よりも優先して映し出されます。ただ
し、メモリーナビゲーション本体の起動中は映し出されません。

エンジンスイッチが

  のときは、メモリーナビゲーション本体の電源が切れて

いる状態でも全方位モニターは作動します。

カメラ映像表示中は画質調整が可能です。詳しくは別冊のメモリーナビゲーション
マニュアルを読みください。

1

ON

2

R

R

3

トップ映像 + 後方映像

車両周囲および後方の映像を
表示します。

後方ワイド映像

車両後方の映像を広範囲に
表示します。

車両助手席側下方、および
後方の映像を表示します。

サイド映像 + 後方映像

R

R

R

ON

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/オーディオ

5-38

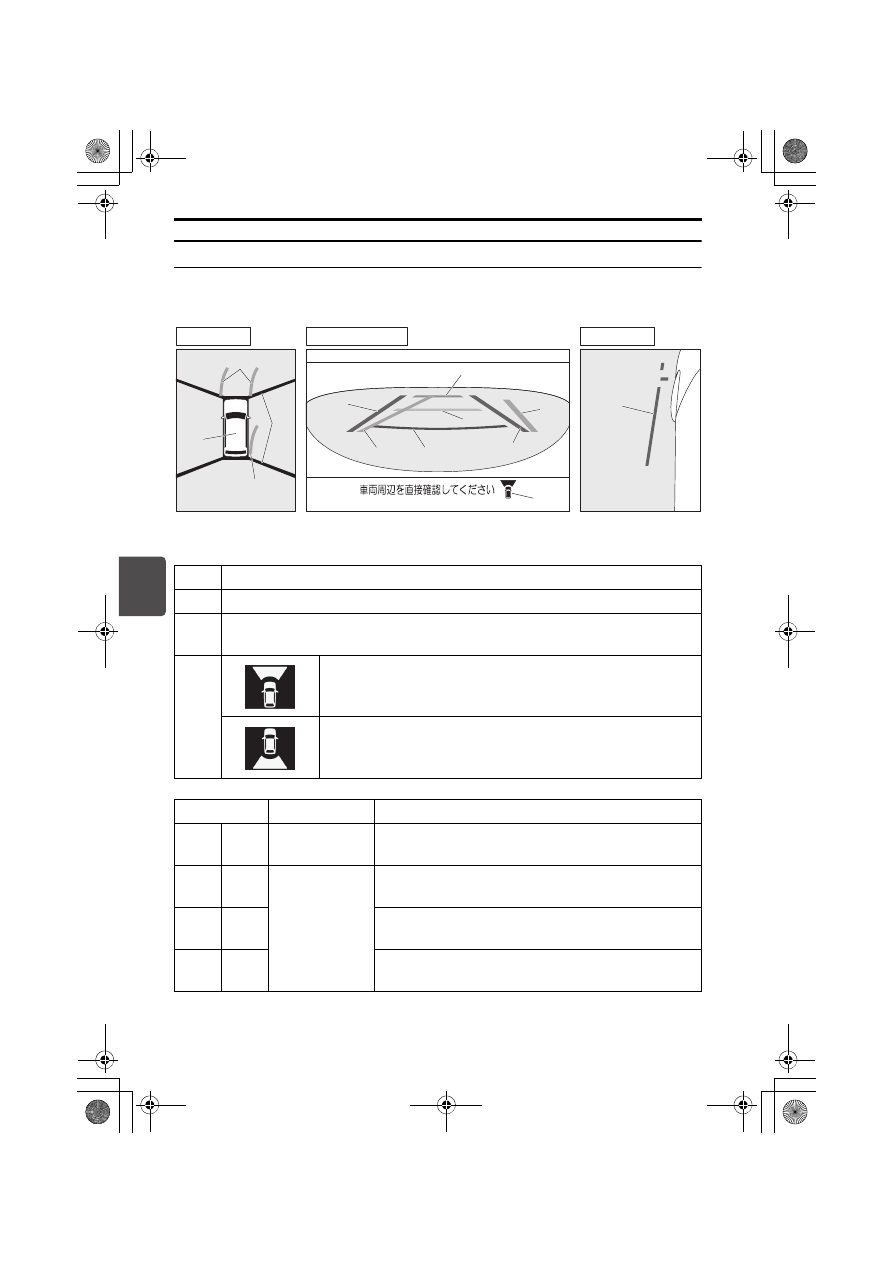

画面の見かた

画面には周囲の映像とともに、次のようなガイド線が表示されます。
ガイド線は運転操作の目安として使用できます。

80P0377

上図のイラストは代表例です。

※ハンドルが中立(まっすぐ)の状態になるとトップ映像、前方/後方映像の進路目安

線は非表示になります。

表示

表示内容

(1) 自車の位置を示します。

(2)

画面に表示できない範囲(カメラの死角)を示します。
→ 5-43ページ(画面に映る範囲)

(3)

車両の前方が表示されていることを示します。

車両の後方が表示されていることを示します。

表示色

ガイド線の名称

表示内容

(4)

進路目安線

ハンドル操作と連動して、前進/後退時の予想進路
を目安として示します。(※)

(5)

距離目安線

バンパー前端/後端の中央部から約0.5m前方/後方
の位置を目安として示します。

(6)

バンパー前端/後端の中央部から約 1m 前方/後方
の位置を目安として示します。

(7)

水色

バンパー前端/後端の中央部から約 2m 前方/後方
の位置を目安として示します。

ʒʍʡ஭Ѕ

Ұ஁ˁऻ஁஭Ѕ

ɿɮʓ஭Ѕ

(1)

(4)

(2)

(4)

(3)

(5)

(8)

(4)

(6)

(7)

(4)

(8)

(8)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/オーディオ

5-39

ガイド線は路面に対して表示されているため、自車の周囲にある駐車車両などの障害
物との距離を正確に表示するものではありません。また、トップ映像は平らな路面を
基準に画像処理して表示しているため、路面より高い位置にある障害物(他車のバン
パーなど)の位置を正確に表示するものではありません。

画面上に表示される台形状の距離・車幅ガイド線は目安であり、実際の距離間隔・車
幅間隔とは異なる場合があります。

サスペンションを改造したり、指定サイズ以外のタイヤに交換したりするとガイド線
とトップ映像が正しく表示されないことがあります。

カメラスイッチを 6 秒以上押し続けると、はなしたときに進路目安線の ON/OFF を切
り替えることができます。エンジンスイッチを OFF にしても設定内容は保存されま
す。

表示色

ガイド線の名称

表示内容

(8)

車幅目安線

(縦線)

車幅(ドアミラーの張り出し分を含む)の少し外側
の位置を目安として示します。

車幅目安線

(横線)

車両最前端の位置を目安として示します。

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     20      21      22      23     ..
