Suzuki Swift (2017 year). Instruction japanese - part 11





運転する前に/メーター

3-86

3

(24)デュアルセンサーブレーキサポートOFF表示灯

62R0316

デュアルセンサーブレーキサポートOFFスイッチを長押しすると点灯します。
 4-75ページ(デュアルセンサーブレーキサポートOFFスイッチ)

システムが正常な場合は、エンジンスイッチを

  にしたときに、約 3 秒間点灯し

たあと消灯します。

(25) 車線逸脱警報作動表示灯

81M31080

車線逸脱警報が作動中に点滅します。
 4-68ページ(車線逸脱警報)

レーザーレーダーと単眼カメラのシステムが一時停止のときに点灯します。同時にマ
スターウォーニングが点滅します。

次のような電子制御システムに異常があると、エンジンスイッチが

  のときに点

灯します。スズキサービス工場で点検を受けてください。
・車線逸脱警報

→ 4-68ページ(車線逸脱警報)

・ふらつき警報

→ 4-70ページ(ふらつき警報)

システムが正常な場合はエンジンスイッチを

  にしたときに、約 5 秒間点灯した

あと消灯します。

エンジンスイッチを

  にしたときに、ほかの警告灯および表示灯よりも初期点

灯が長いですが異常ではありません。

タイプ別装備

ON

タイプ別装備

ON

ON

ON

-------------------------------------------------------------------------------------------------------------------------------------------------------------

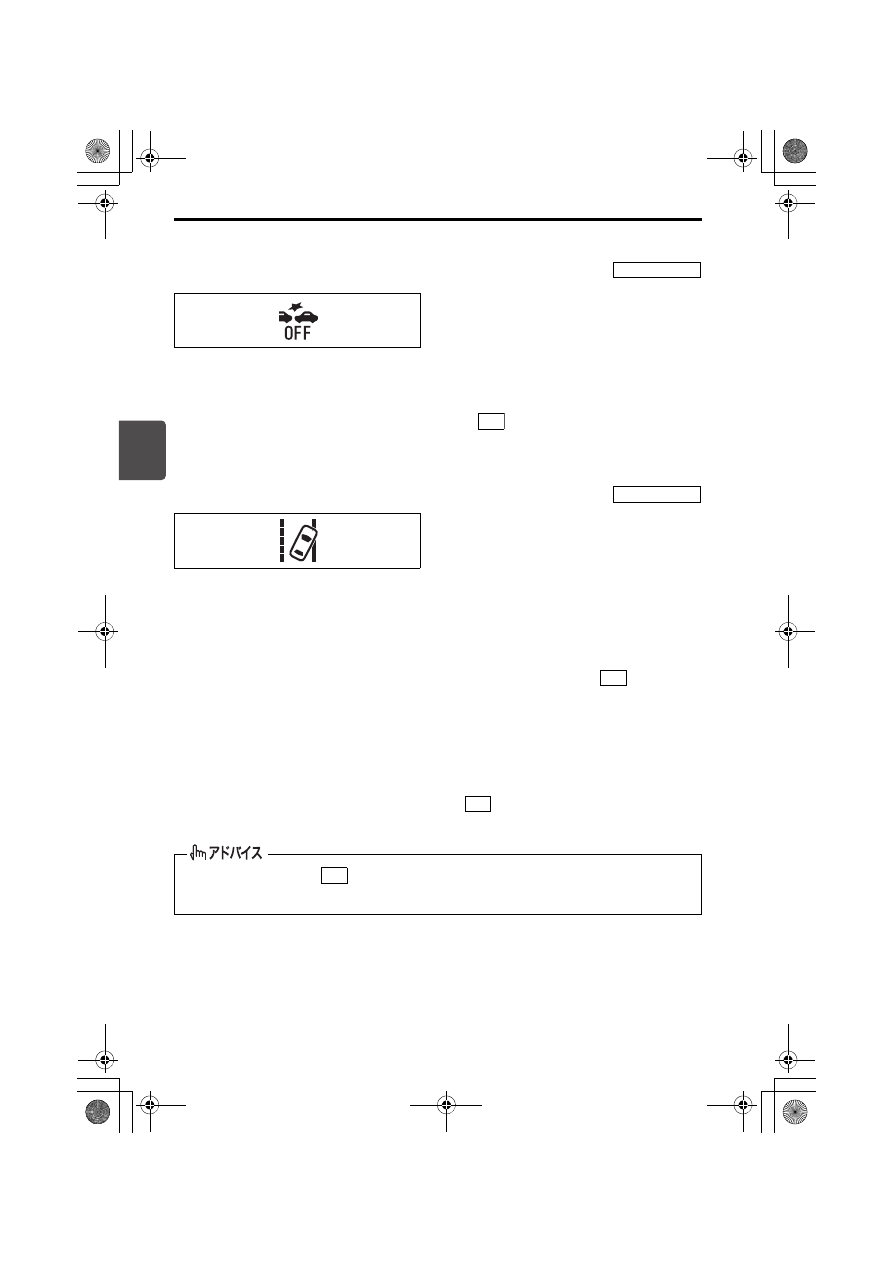

運転する前に/メーター

3-87

3

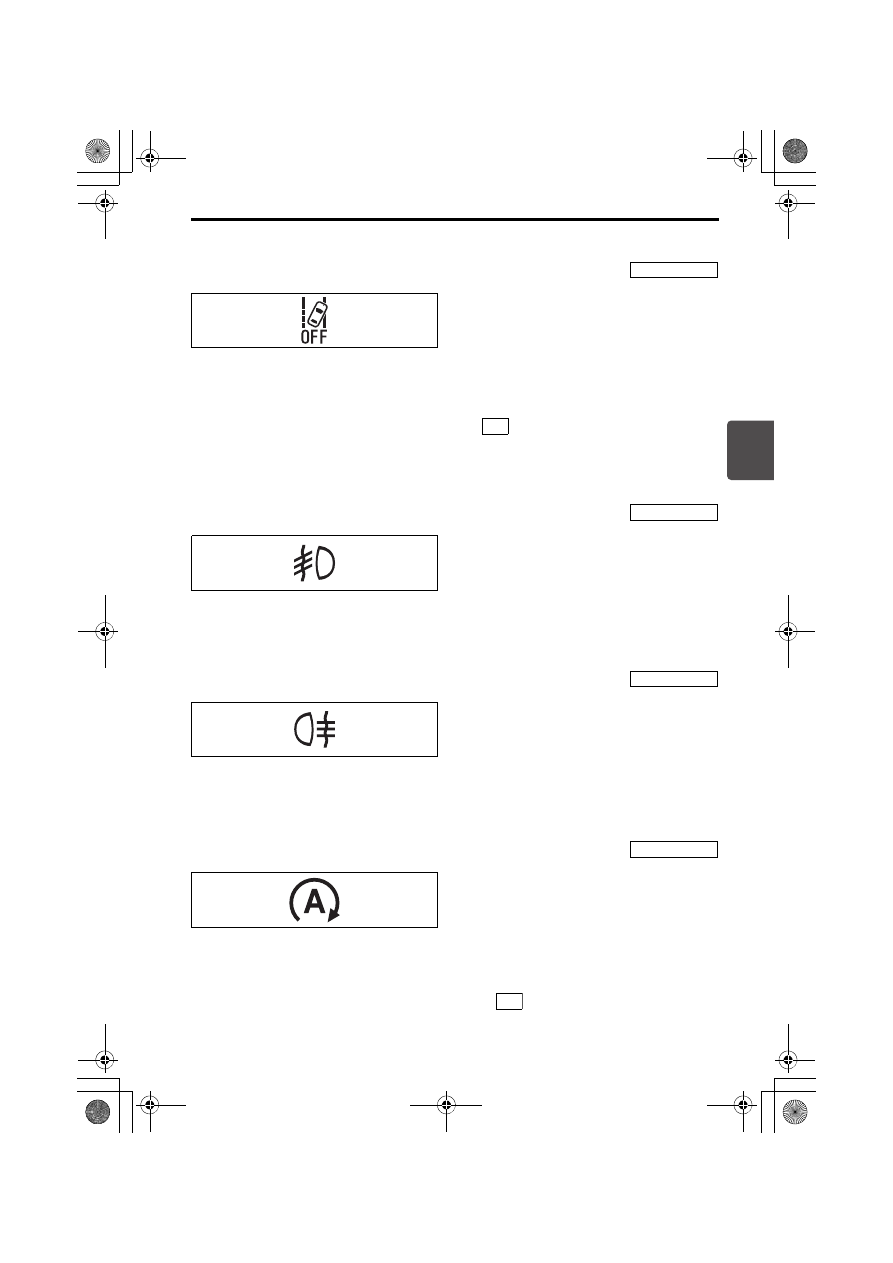

(26) 車線逸脱警報OFF表示灯

62R0317

車線逸脱警報OFFスイッチを長押しすると点灯します。
→ 4-76ページ(車線逸脱警報OFFスイッチ)

システムが正常な場合はエンジンスイッチを

  にしたときに、約3秒間点灯した

あと消灯します。

(27)フロントフォグランプ点灯表示灯

74P30830

フロントフォグランプが点灯している間、点灯します。

(28)リヤフォグランプ点灯表示灯

62R0011

リヤフォグランプが点灯している間、点灯します。

(29)アイドリングストップ表示灯

72M00032

走行中に、エンジンが自動停止する条件(スタンバイ条件)をみたすと点灯します。
→ 4-79ページ(アイドリングストップシステム)

システムが正常な場合は、エンジンスイッチを

  にしたときに、マルチインフォ

メーションディスプレイ(Bタイプ)に約2秒間点灯したあと消灯します。

タイプ別装備

ON

タイプ別装備

タイプ別装備

タイプ別装備

ON

-------------------------------------------------------------------------------------------------------------------------------------------------------------

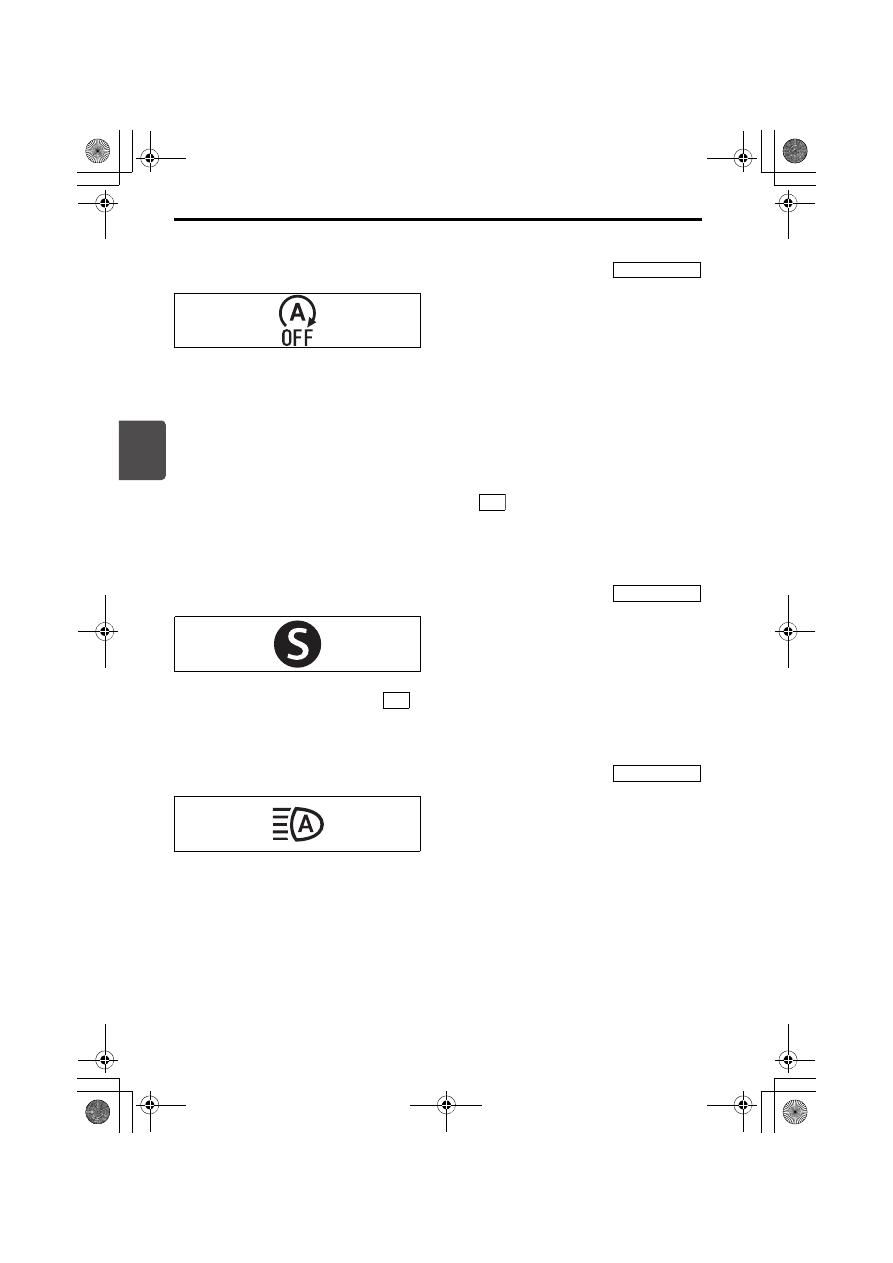

運転する前に/メーター

3-88

3

(30)アイドリングストップシステムOFF表示灯

62R0352

ア イ ド リ ングス ト ッ プ シ ス テムOFFス イ ッ チ を押す と 点灯 し ます。

 4-86ページ(アイドリングストップシステムOFFスイッチ)

次のような状況になると点滅します。

アイドリングストップシステムに異常があるとき

バッテリーが交換時期であるとき
 4-79ページ(アイドリングストップシステム)

システムが正常な場合は、エンジンスイッチを

  にしたときに、マルチインフォ

メーションディスプレイ(Bタイプ)に約2秒間点灯したあと消灯します。

(31)S(スポーツ)モード表示灯

52RM20600

S(スポーツ)モードスイッチが

 のときに点灯します。

(32)ハイビームアシスト作動表示灯

52R30590

ハイビームアシストのシステムが作動すると緑色に点灯します。

タイプ別装備

ON

タイプ別装備

ON

タイプ別装備

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-89

3

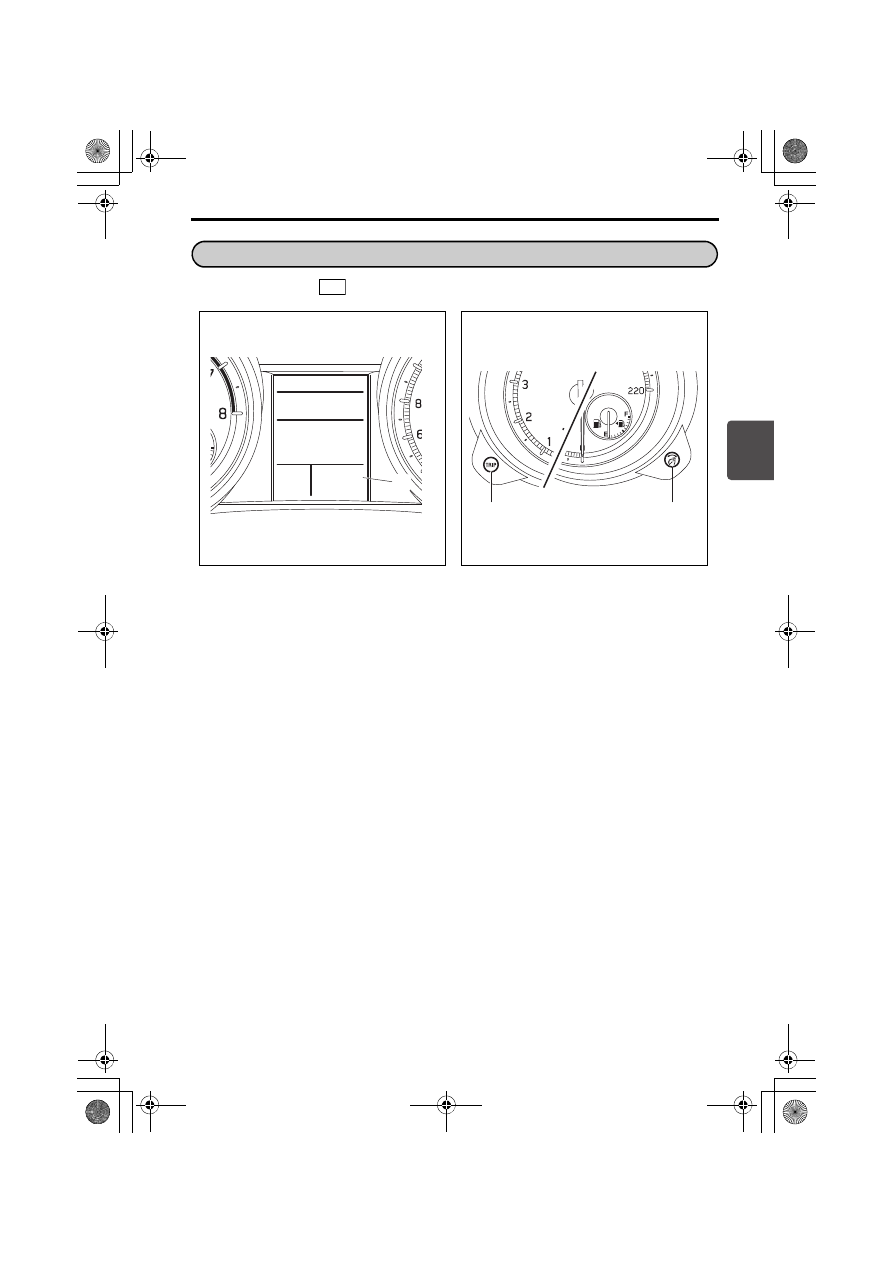

エンジンスイッチを

 にすると、各表示位置に、次の表のいずれかが表示されます。

52R31250

52R30740

(1)マルチインフォメーションディスプレイ (2)トリップノブ

(3)表示切替ノブ

マルチインフォメーションディスプレイ(Aタイプ)

ON

(A)

(B)

(F)

(D)

(C)

(E)

(G)

(1)

(2)

(3)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-90

3

■ 表示の切替え

表示位置(C)または(D)は、メッセー
ジが無い場合に次のように表示が切り替
わります。

52R30610

インフォスイッチ ( タイプ別装備 ) でも
表示の切替えができます。
→ 3-72ページ

(インフォスイッチ)

表示位置

表示される内容

(A)

時計
 3-91ページ

(B)

外気温
 3-92ページ

(C)

アダプティブクルーズコン
トロール画面表示
 3-91ページ

(D)

メッセージ
→ 3-102ページ

瞬間燃費

平均燃費

航続可能距離

平均車速

積算走行時間

照明コントロール表示
→ 3-71ページ

エコ運転表示機能
→ 3-97ページ

(E)

セレクトレバー位置
→ 3-95ページ

(F)

トリップメーター
(区間距離計)
 3-96ページ

(G)

オドメーター(積算距離計)
 3-96ページ

走行中は、表示の切替え操作をしない
でください。操作に気を取られて、思
わぬ事故につながるおそれがありま
す。

表示切替ノブ短押し

マルチインフォメーションディスプレイ

①瞬間燃費

②平均燃費

③航続可能距離

④平均車速

⑤積算走行時間

⑥ブランク表示
 (画面になにも表示されない状態)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

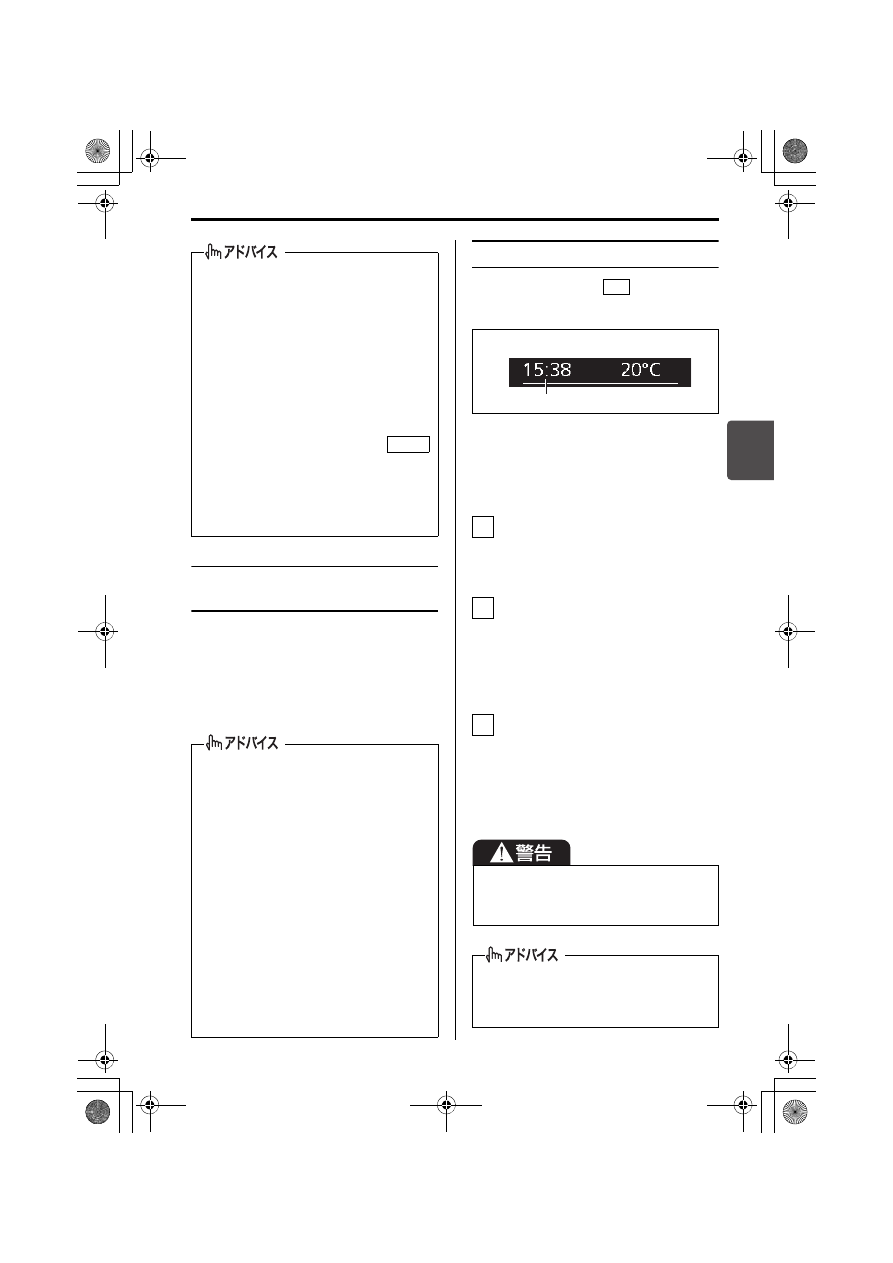

運転する前に/メーター

3-91

3

アダプティブクルーズコント
ロール画面表示

アダプティブクルーズコントロール機能
を使用する際の作動状況/設定画面が表
示位置(C)に表示されます。
 4-29ページ(アダプティブクルーズ

コントロール)

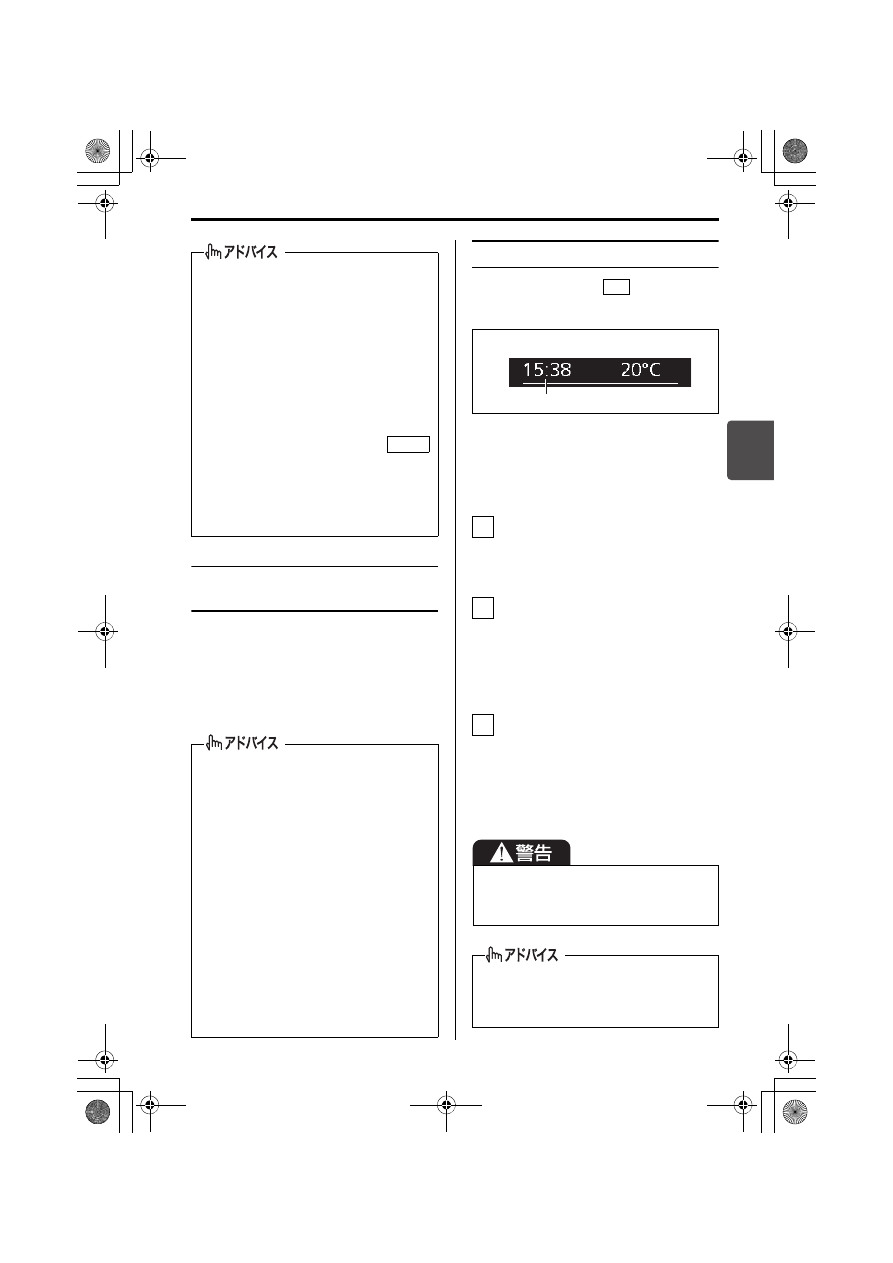

時計

エンジンスイッチが

  のときに、表

示位置(A)に時計が表示されます。

52R30620

■ 時刻の設定

メーター左側のトリップノブ(2)
と 右 側 の 表 示 切 替 ノ ブ(3)を
「時」表示が点滅するまで同時に長
押しします。

「時」表示が点滅したら、表示切替

ノブ(3)を左右にまわしながら「時」
を合わせます。調整後に表示切替ノ
ブ(3)を短押しすると「時」が決
定され、「分」の設定に進みます。

「分」表示が点滅したら、表示切替

ノブ(3)を左右にまわしながら「分」
を合わせます。調整後に表示切替ノ
ブ(3)を短押しすると「分」が決
定され、時刻の設定が終了します。

表示は表示切替ノブを離したときに
切り替わります。

走行中にメーター内のエンジン警告
灯が点灯すると、燃費や航続可能距
離が正しく表示されない場合があり
ます。
→ 3-77ページ(エンジン警告灯)

表示される値は目安です。実際とは
異なる場合があります。

走行後、エンジンスイッチを
(OFF)にすると、1回の運転に対す
るエコ運転の結果が表示されます。
 3-97 ページ(エコ運転表示機

能)(タイプ別装備)

アダプティブクルーズコントロール機
能は、以下の条件をすべてみたしてい
るときに使用できます。

シートベルトを着用しているとき

半ドア警告灯が消灯しているとき

パーキングブレーキが確実に解除さ
れているとき

ギヤポジションが 3 速∼ 5 速のとき
(マニュアル車)

ギヤポジションが 3 速∼ 6 速のとき
(オートマチック)

車速が約40 km/h ∼ 約100 km/hの
とき

ESP

®

OFFスイッチが押されていない

とき

LOCK

(1)時計

走行中は、時刻の設定をしないでくだ
さい。操作に気を取られて、思わぬ事
故につながるおそれがあります。

鉛バッテリーを外すと記憶が消去され
初期状態にもどりますので、設定をや
り直す必要があります。

ON

図の値は表示例です

(1)

1

2

3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-92

3

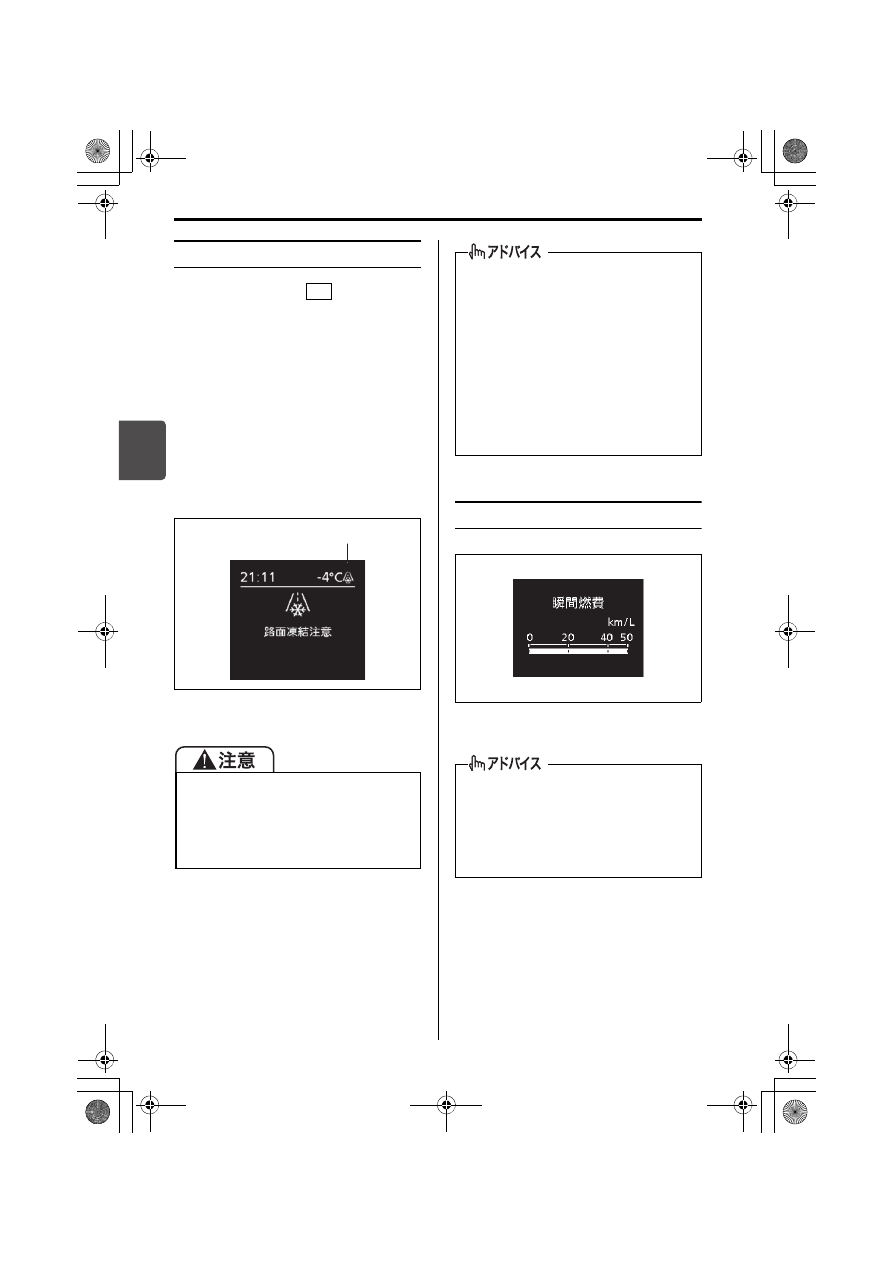

外気温

エンジンスイッチが

  のときに、表

示位置(B)に外気温が℃単位で表示さ
れます。

外気温が氷点下近くになると、表示位
置(C)または(D)に次のメッセー
ジが表示され、外気温の右側にフリー
ズマーク(雪の結晶マーク)が点灯し
ます。路面が凍結しているおそれがあ
りますので、とくに慎重に運転してく
ださい。
 6-16ページ

(雪道を走行するとき)

52R30630

瞬間燃費

52R30640

走行中の瞬間燃費が表示されます。

(1)フリーズマーク

フリーズマークの点灯は目安です。気
象状況によっては、フリーズマークが
点灯しなくても路面が凍結している場
合があります。注意して走行してくだ
さい。

ON

(1)

表示例

外気温はセンサー取り付け部の温度
を表示していますので、実際の外気
温と異なる場合があります。

次の場合は、正しい外気温が表示さ
れなかったり、温度表示の更新が遅
れたりすることがありますが、故障
ではありません。
・停車時または低速走行時
・外気温が急激に変化したとき(車

庫、トンネルの出入口付近など)

停車中は値が表示されません。

最大表示値は50 km/Lです。下り坂な
どで燃料カット制御が作動している
ときでも、それ以上の値は表示されま
せん。

表示例

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-93

3

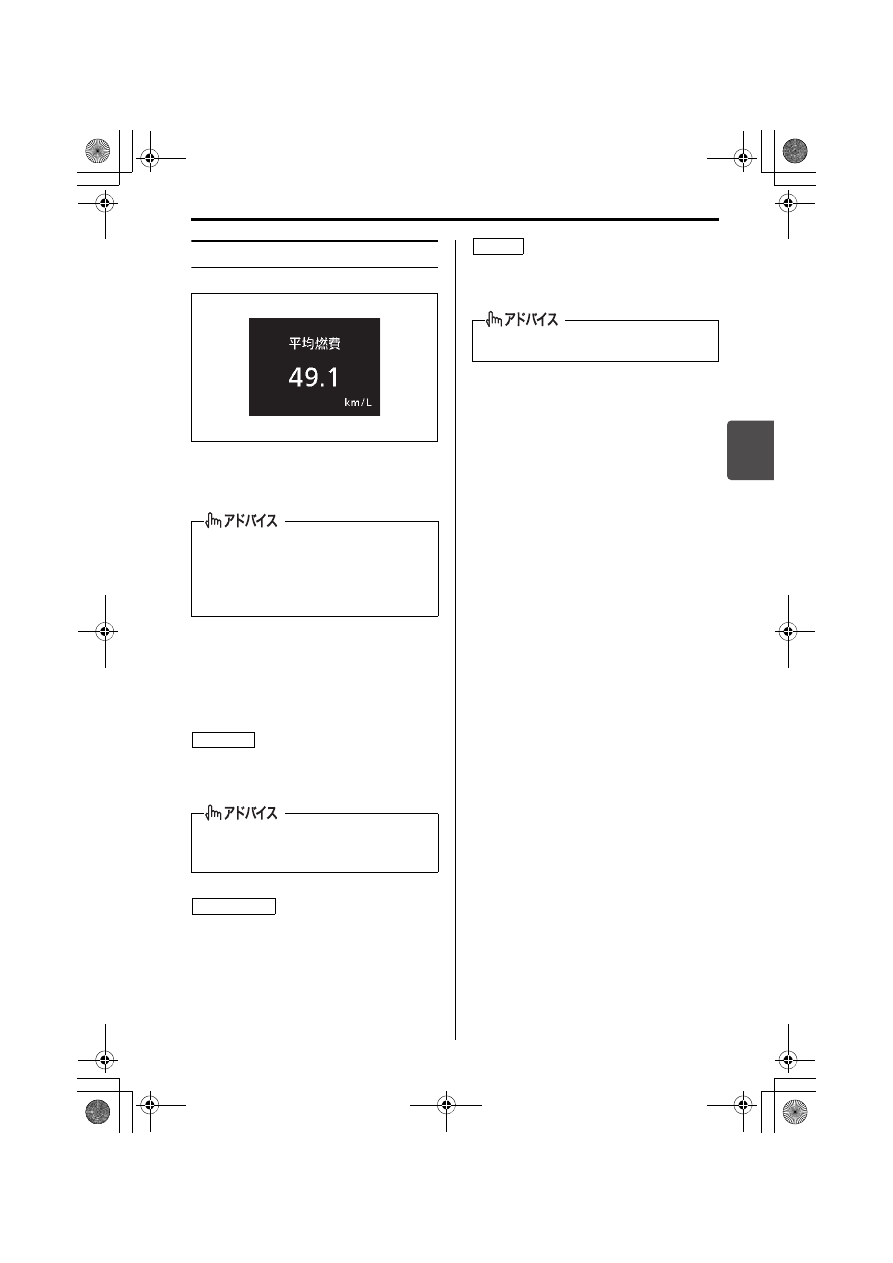

平均燃費

52R30650

表示をリセットしてからの平均燃費が表
示されます。

リセット方法は、セッティングモード
で次の3つから選択できます。
→ 3-98 ページ(セッティングモー

ド(Aタイプ))

給油するごとに自動的にリセットされま
す。

トリップメーターA のリセットと連動し
てリセットされます。
 3-96ページ

(トリップメーター(区間距離計))

(工場出荷時)

平均燃費の表示中に表示切替ノブを長押
しするとリセットされます。

リセット後しばらくは、値が表示さ
れません。

鉛バッテリーを外すと、平均燃費の
表示はリセットされます。

給油量が少ないときなど、自動的にリ
セットされない場合があります。

表示例

給油連動

TRIP A連動

工場出荷時は非連動になっています。

非連動

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-94

3

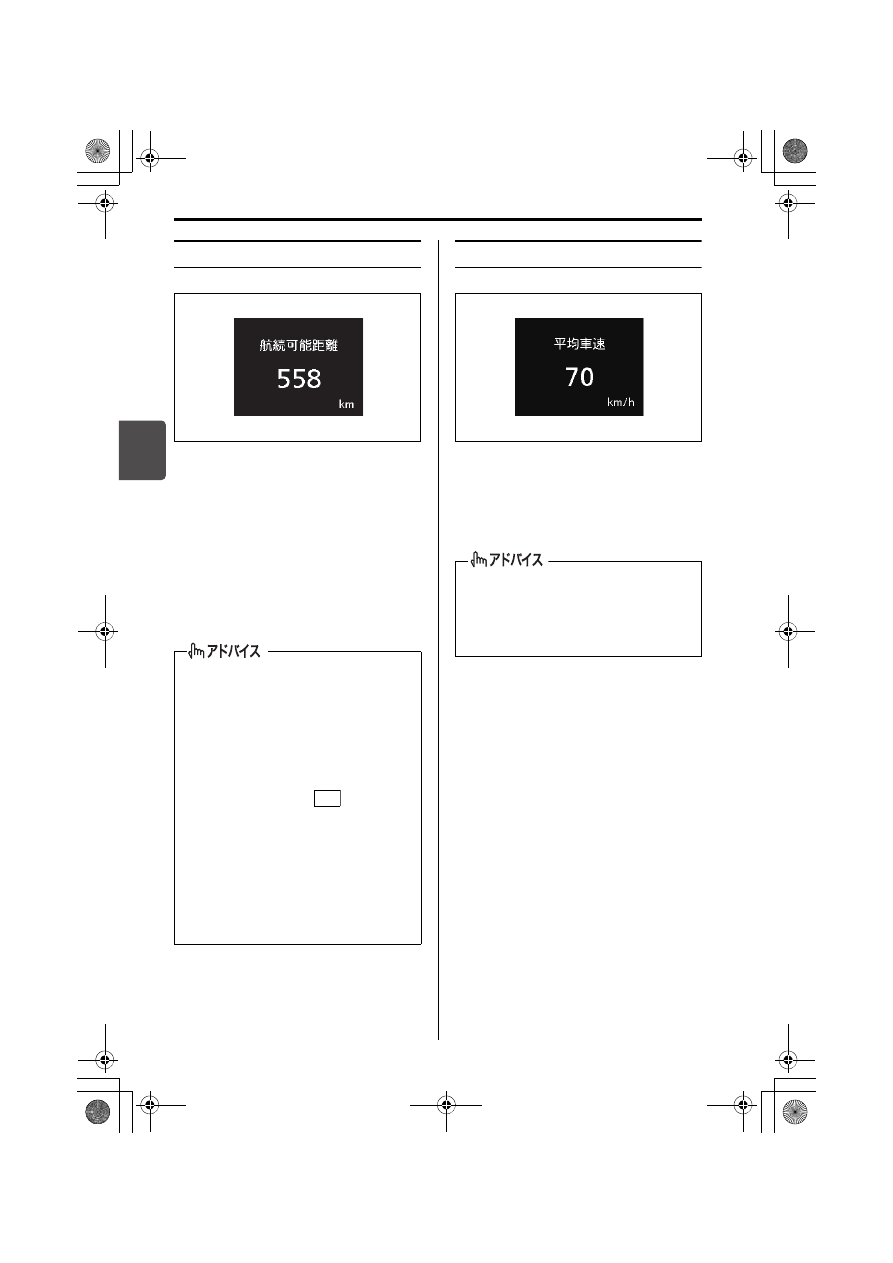

航続可能距離

52R30660

現在の燃料残量で走行できるおよその距
離が表示されます。

航続可能距離は過去の平均燃費をもと
に算出される目安であるため、表示さ
れる距離を実際に走行できるとは限り
ません。

給油すると表示が更新されます。ただ
し、給油量が少ないと、表示が更新さ
れない場合があります。

平均車速

52R30670

表示をリセットしてからの平均車速が表
示されます。

リセットするときは、平均車速の表示
中に表示切替ノブを長押しします。

算 出 に 使 用 さ れ る 過 去 の 平 均 燃 費
は、表示される平均燃費とは異なり
ます。

鉛バッテリーを外すと過去の平均燃
費の記憶が消去されますので、外す
前までとは異なる値が表示される場
合があります。

エンジンスイッチを

 のままにし

て給油すると、正しい値が表示され
ない場合があります。

次のような場合は値が表示されませ
ん。
・バッテリー接続後しばらくの間
・燃料残量警告灯の点灯中
→ 3-76ページ(燃料残量警告灯)

表示例

ON

リセット後しばらくは、値が表示さ
れません。

鉛バッテリーを外すと、平均車速の
表示はリセットされます。

表示例

-------------------------------------------------------------------------------------------------------------------------------------------------------------

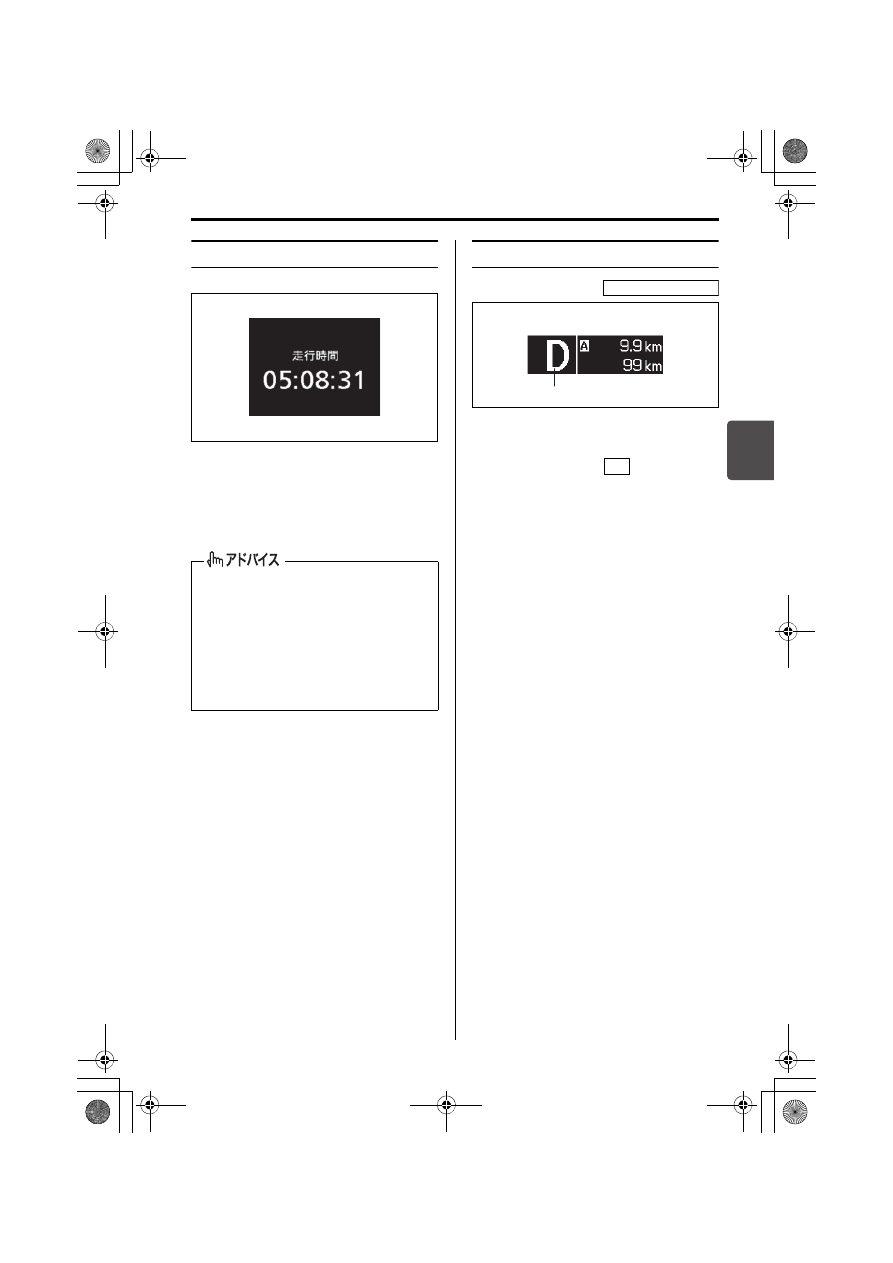

運転する前に/メーター

3-95

3

積算走行時間

52R30680

表示をリセットしてからの走行時間が表
示されます。

リセットするときは、走行時間の表示
中に表示切替ノブを長押しします。

セレクトレバー位置表示

52R30690

エンジンスイッチが

  のときに、表

示位置(E)に現在のセレクトレバーの
位置が表示されます。
→ 4-16ページ(セレクトレバーの各位

置のはたらき)

リセット後しばらくは、値が表示さ
れません。

鉛バッテリーを外すと、走行時間の
表示はリセットされます。

走行時間の最大値は、99:59:59(時
/ 分 / 秒)で、リセットするまで固定
されます。

表示例

(1)セレクトレバー位置表示

オートマチック車

(1)

表示例

ON

-------------------------------------------------------------------------------------------------------------------------------------------------------------

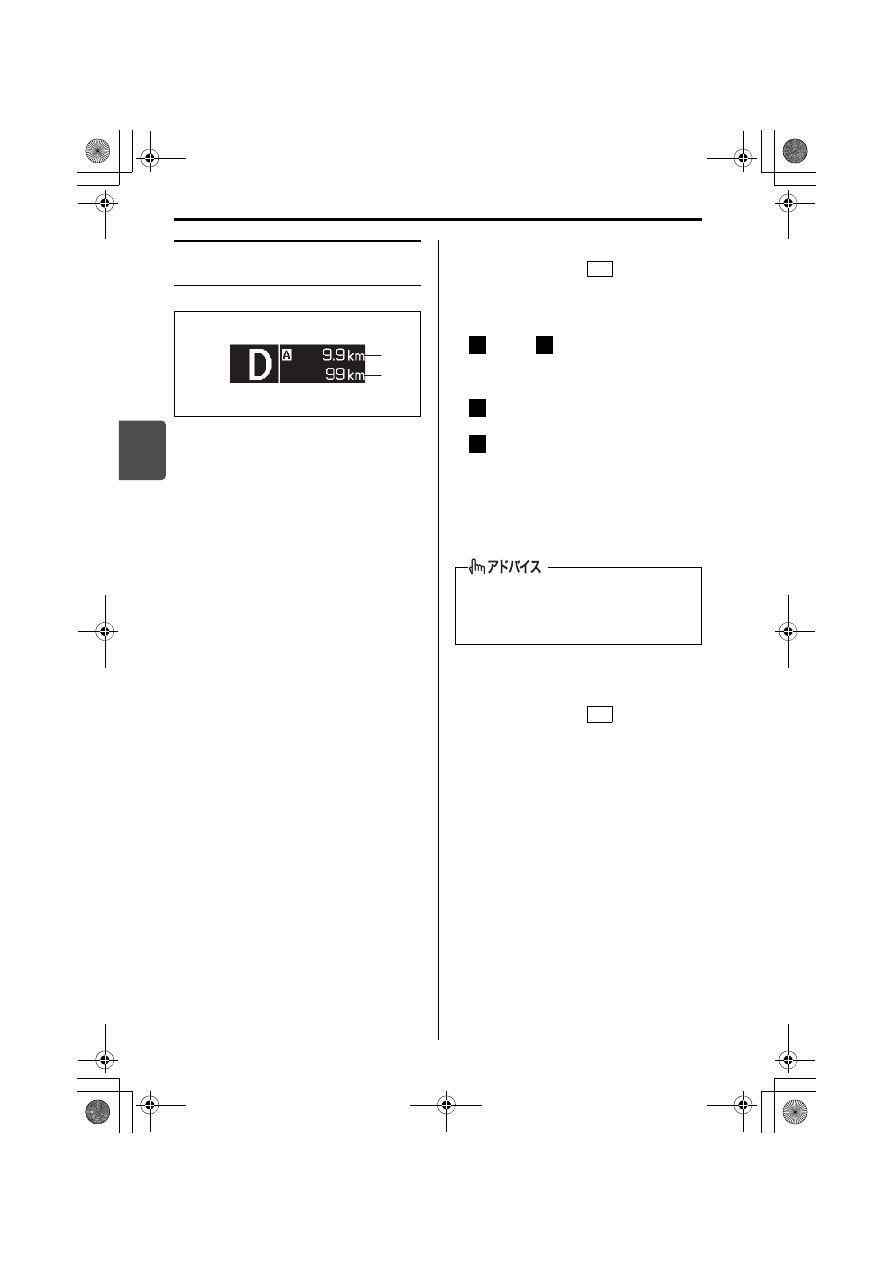

運転する前に/メーター

3-96

3

トリップメーター(区間距離計)
/オドメーター(積算距離計)

52R31340

■ トリップメーター

エンジンスイッチが

  のときに、表

示位置(F)にリセット後の走行距離が
km 単位で表示されます。(次にリセッ
トするまで距離計測は継続されます)

 および

 の2種類の走行距離を同

時に計測できます。

<使いかたの例>

:出発時にリセットして、出発後

の距離を計測

:給油時にリセットして、給油後

の距離を計測

リセットするときは、表示が「0.0」
になるまでトリップノブを長押ししま
す。

■ オドメーター

エンジンスイッチが

  のときに、表

示位置(G)に新車時(またはメーター
交換時)からの走行距離の累計が km 単
位で表示されます。(リセットはできま
せん)

(1)トリップメーター(区間距離計)
(2)オドメーター(積算距離計)

(1)

(2)

表示例

トリップメーターの最大値は 9999.9
で、そのあと 0.0 にもどります。(距
離計測は継続されます)

ON

A

B

A

B

ON

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-97

3

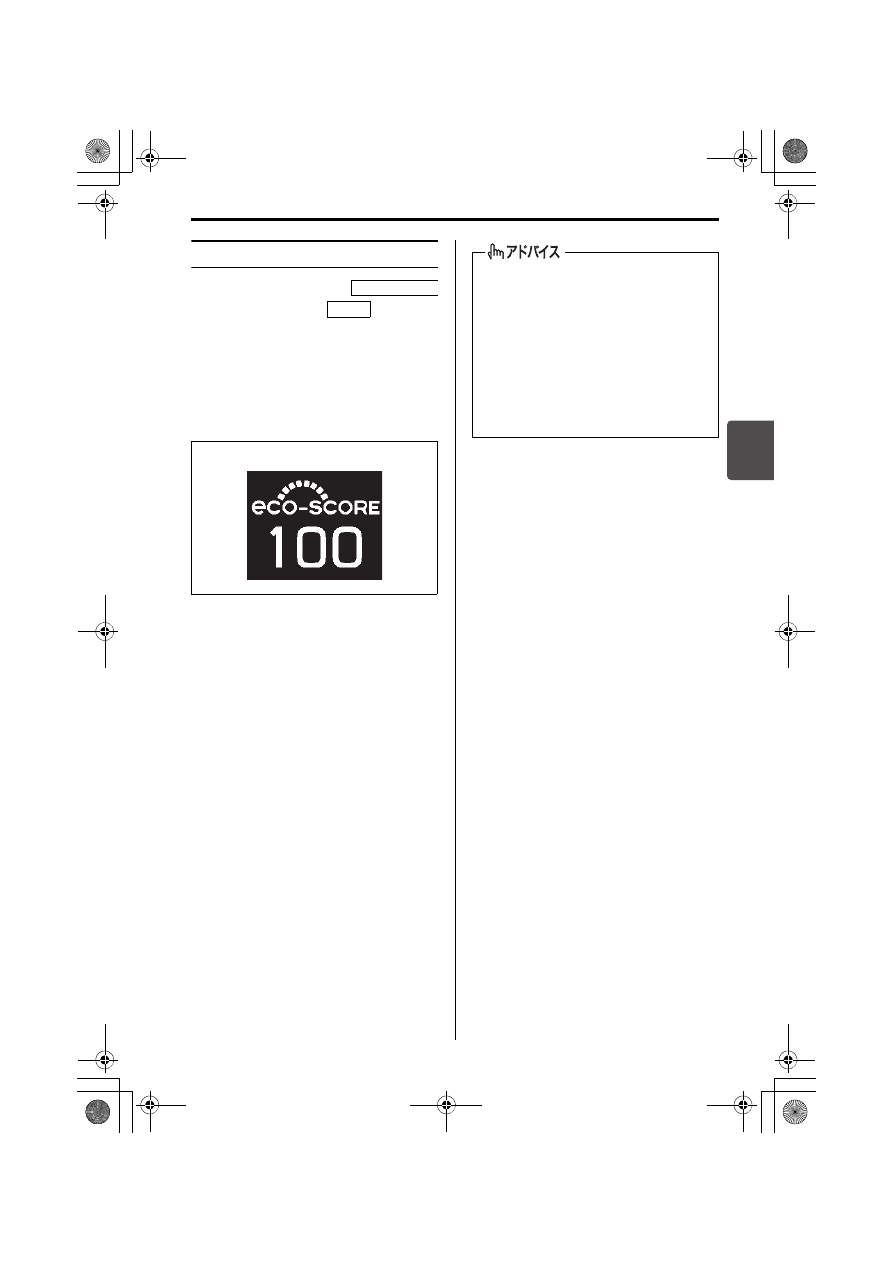

エコ運転表示機能

エンジンスイッチを

(OFF)に

すると、次の内容が一定時間マルチイン
フォメーションディスプレイ内に表示さ
れます。

■ エコスコア

62R0250

1 回の運転で、燃費効率が良いと判定さ
れた割合から、運転内容を採点します。

エコドライブの目安としてお使いくだ
さい。
→ 2-37ページ

(エコドライブをしましょう)

タイプ別装備

LOCK

表示例

設定の切替え(カスタマイズ)をす
ると、表示させなくすることもでき
ます。
→ 3-98 ページ(セッティングモー

ド(Aタイプ))

メーター内のエコドライブ照明の緑
色を点灯させる走行を心がけると、高
得点を得られます。(100点満点)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-98

3

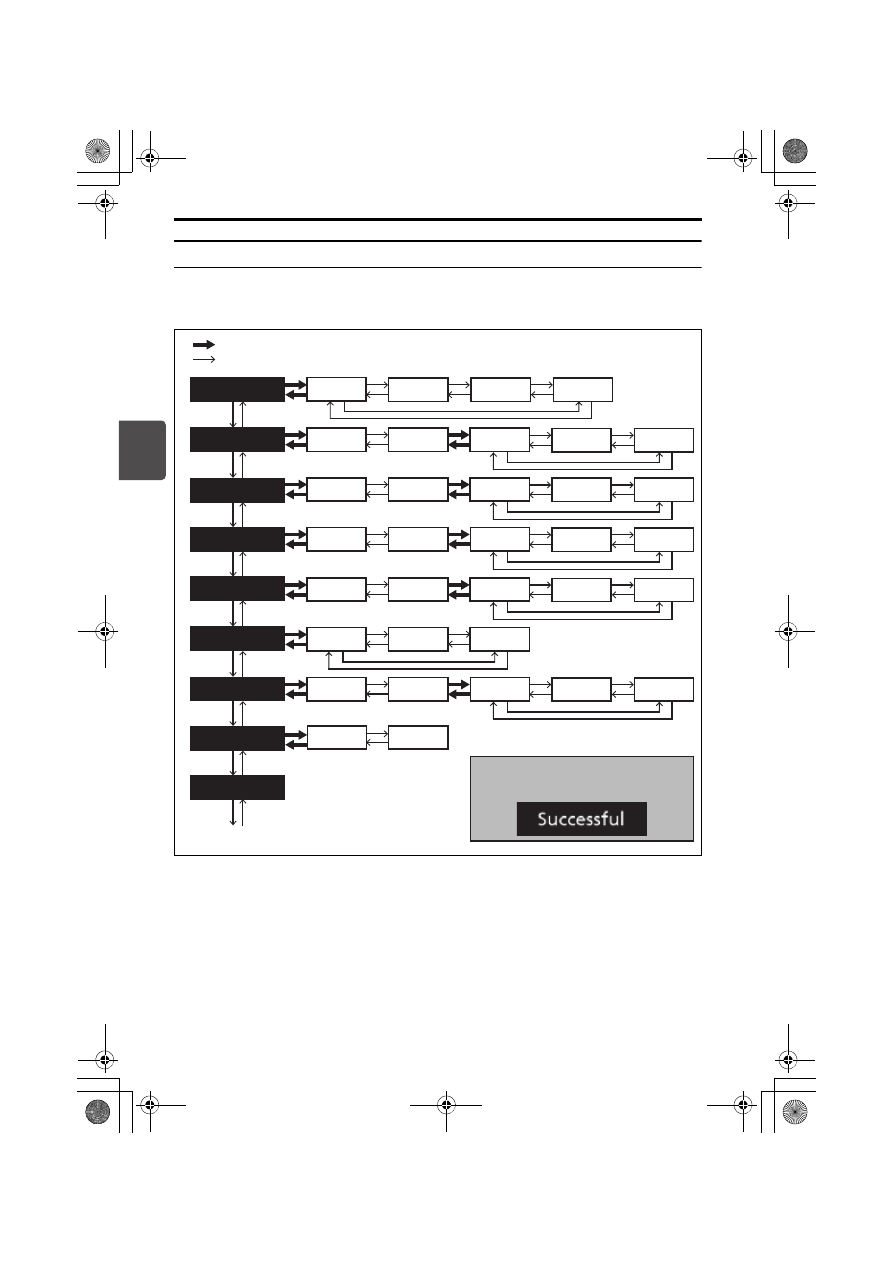

セッティングモード(Aタイプ)

セッティングモードでは次のような設定切替え(カスタマイズ)ができます。

お車のタイプにより設定できる項目は異なります。

52R30700

※ 初期状態(工場出荷時)

④ライト設定

②時計設定

① 燃費リセット方法選択

戻る

戻る

給油連動

TRIP-A連動

戻る

※12h表示

24h表示

※非連動

戻る

12h / 24h

表示

戻る

※ON

OFF

戻る

戻る

※ON

OFF

戻る

車外ブザー

設定

戻る

※Dモード

Aモード

戻る

レーンチェンジ

設定

※ON

OFF

戻る

モード選択

戻る

※表示ON

表示OFF

※YES

エコスコア

表示

NO

①燃費リセット方法選択へ

・・・・・切替表示ノブを短押し

・・・・・切替表示ノブを左右に回転

・最下層の項目で『戻る』を選択すると

  一つ上の階層に戻ります。

・その他選択項目を選択すると、下記表示が出て

  一つ上の階層に戻ります。

③ドアロック設定

⑧工場出荷状態

⑥先行車発進設定

⑤ 盗難防止機能設定

⑦ディスプレイ表示

⑨ 戻る

-------------------------------------------------------------------------------------------------------------------------------------------------------------

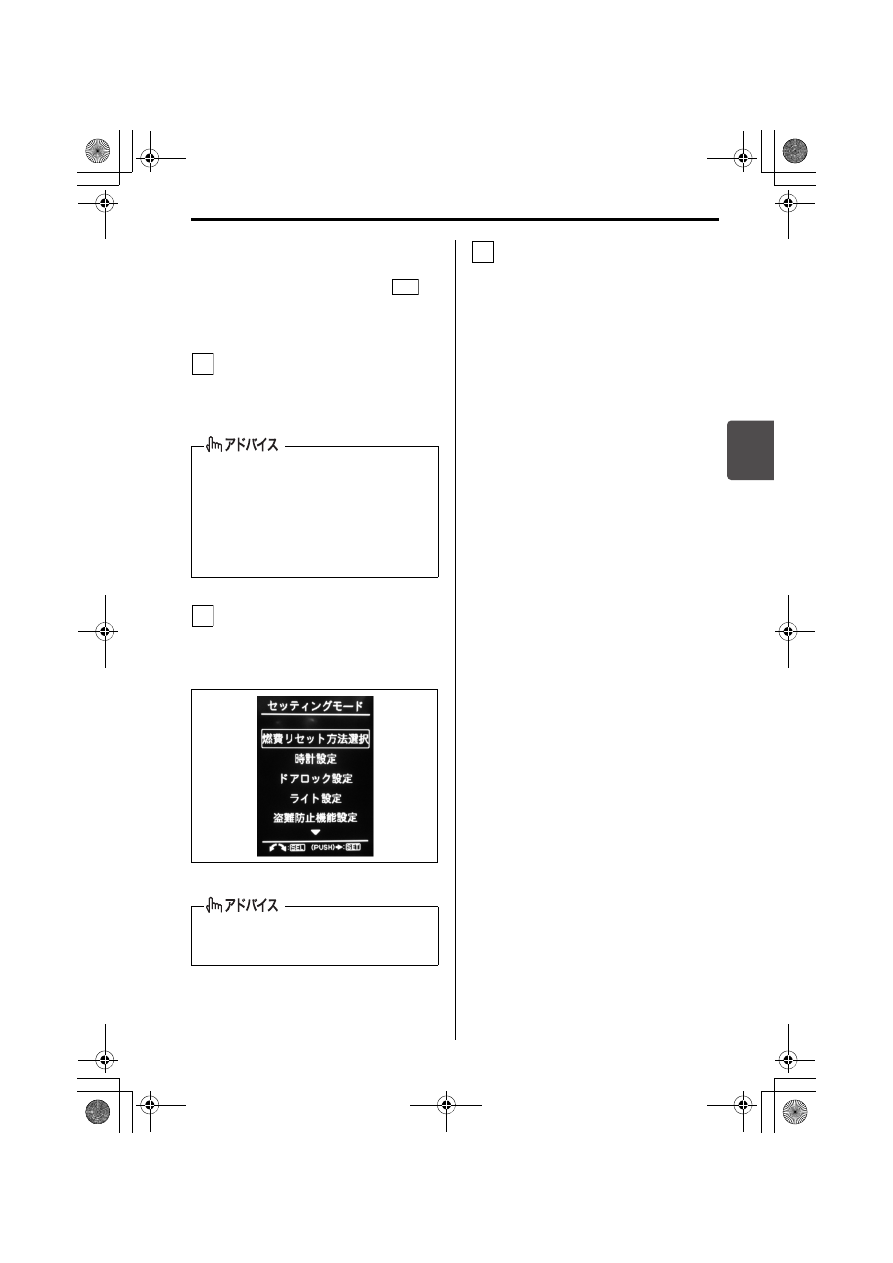

運転する前に/メーター

3-99

3

■ セッティングモードへの切替

えのしかた

切替えは、エンジンスイッチが

  の

ときの停車中にできます。(走行中はで
きません)

表示切替ノブを 3 秒以上長押ししま
す。マルチインフォメーションディ
スプレイ全体がセッティングモ
ードに切替わります。

設定を切り替えたい表示を選択しま
す。

表示切替ノブをまわして表示を切
り替えます。

52R30710

設定切替え表示に移動します。

下記の①∼⑨の設定切替え表示において
更に選択肢がある場合、表示切替ノブを
短押しします。

①燃費リセット方法選択
平均燃費のリセット方法を、

「給油連動」、

「TRIP-A 連動」、「非連動」から選択でき

ます。

 3-93ページ(平均燃費)

②時計設定
時計表示で「12h 表示」、「24h 表示」
から選択できます。

セッティングモードで時刻の設定はで
きません。

→ 3-109ページ(時計)

③ドアロック設定
〔車外ブザー設定〕
アンサーバック機能の車外ブザーに
よる合図の設定を「ON」、「OFF」か
ら選択できます。

→ 3-4ページ(アンサーバック機能)

④ライト設定
〔レーンチェンジ設定〕
レーンチェンジ機能の設定を「ON」、
「OFF」から選択できます。

→ 3-145ページ(レーンチェンジ機能)

⑤盗難防止機能設定
セキュリティアラームのモード設定切替
えを「Aモード」、

「Dモード」から選択で

きます。

→ 3-16ページ(セキュリティアラーム

(警報装置))

⑥先行車発進設定
先 行 車 発 進 お 知 ら せ 機 能 の 設 定 を、
「ON」、「OFF」から選択できます。

→ 4-71ページ(先行車発進お知らせ機

能)

平均燃費または平均車速の表示中に
セッティングモードにすると、同時に
現在の値がリセットされてしまいま
す。リセットしたくないときは、先に
表示切替ノブを短押しして、ほかの表
示に切替えてください。

現在選択されている設定は、文字が枠
で囲まれて表示されます。

ON

1

2

表示例

3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

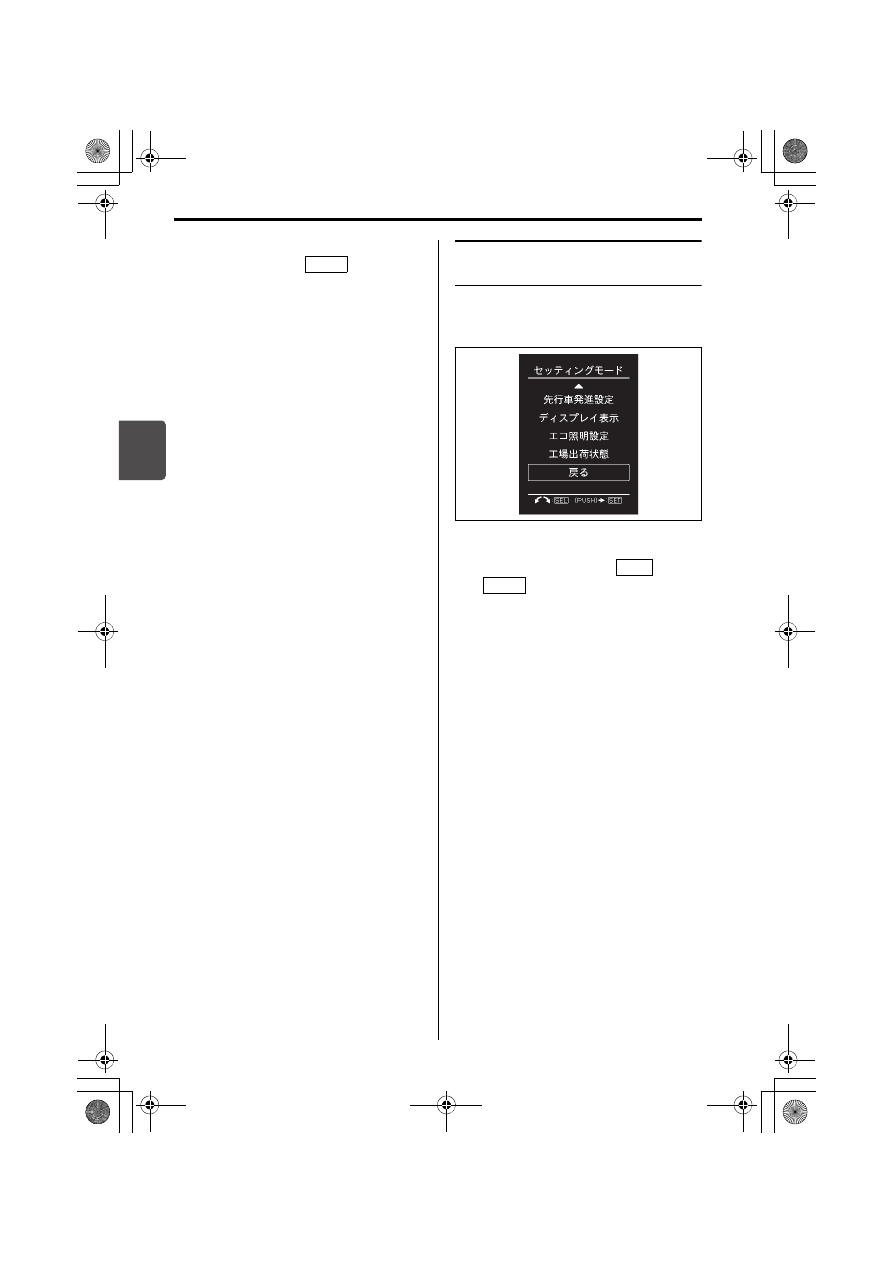

運転する前に/メーター

3-100

3

⑦ディスプレイ表示
エンジンスイッチを

 (OFF)に

したときに表示されるエコスコアの表示
を「表示 ON」、「表示 OFF」から選択
できます。

 3-97ページ(エコ運転表示機能)

⑧工場出荷状態
工場出荷時の初期設定にもどせます。

⑨戻る
セッティングモードを終了します。

セッティングモードの終了の
しかた

表示切替ノブをまわして「戻る」を選択
し、ノブを短押しします。

52R30720

次のような操作でも終了できます。
・エンジンスイッチを

  または

(OFF)にする。

・走行を開始する。

LOCK

表示例

ACC

LOCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-101

3

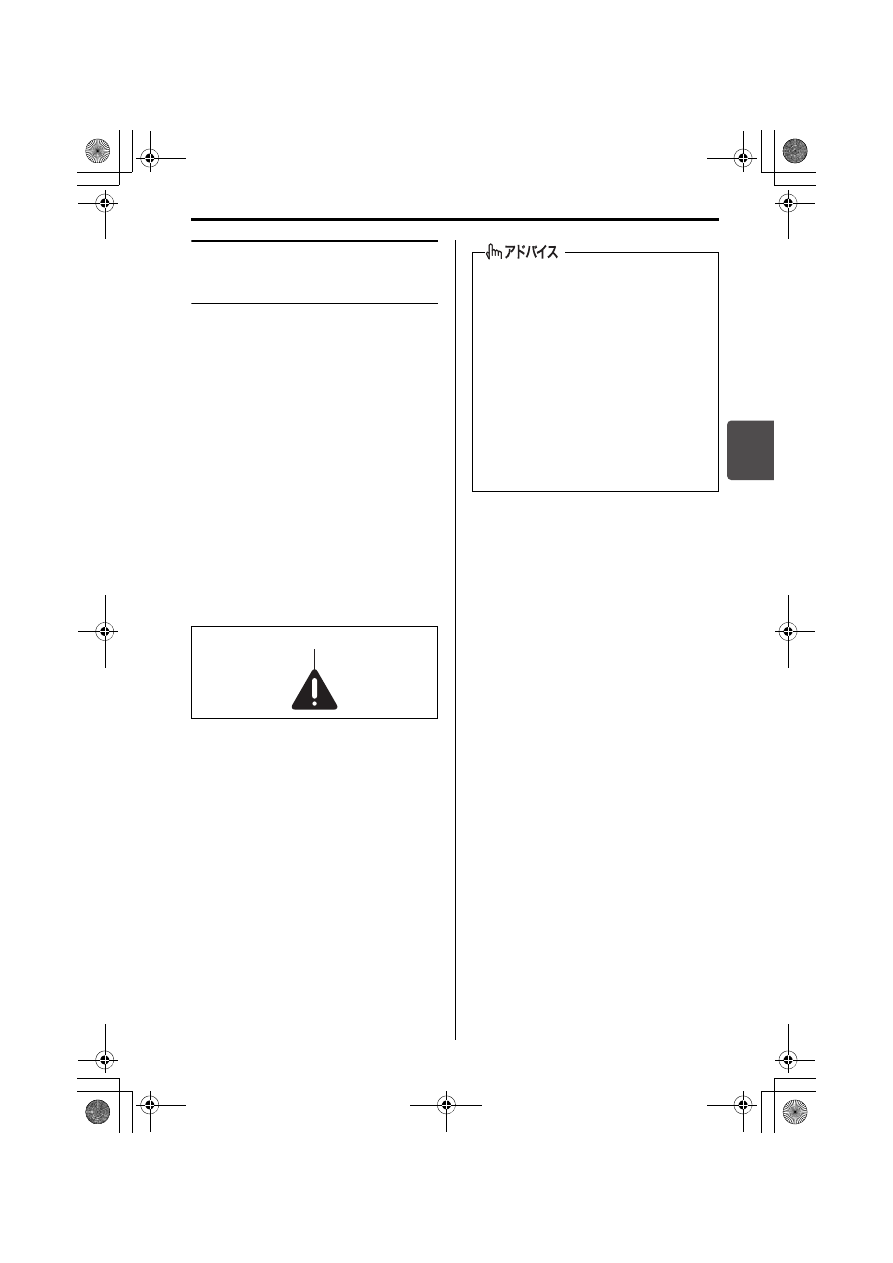

マ ル チ イ ン フ ォ メ ー シ ョ ン
ディスプレイ (A タイプ) 
のメッセージ

各システムの異常など、お知らせしたい
情報があると、メッセージが表示されま
す。ま た、メ ッ セ ー ジの 種 類 に よ っ て
は、同時に室内/車外ブザーが鳴る場合
があります。

メッセージが表示されたときは、その
指示にしたがってください。詳しく
は、次 の ペ ー ジ の「マ ル チ イ ン フ ォ
メーションディスプレイのメッセージ
一覧」をお読みください
。また、その
一覧に案内されている参照ページもあ
わせてお読みください。

表示されるメッセージの種類によって
は、メーター内のマスターウォーニン
グ(1)が同時に点滅する場合があり
ます。

80P0386

(1)

メッセージの要因が解消されると、
表示が消えます。

メ ッ セ ー ジ の 表 示 中 に、別 の メ ッ
セージが追加されると、割り込み表
示されます。そのあとは、一定時間
ごとに表示が切り替わります。

メ ッ セ ー ジ が 表 示 さ れ て い る と き
に、表示切替ノブを長押しすると、
も と の 画 面 に 戻 り ま す。た だ し、
メッセージの種類によっては、要因
が解消されるまでは、ふたたび表示
される場合があります。

-------------------------------------------------------------------------------------------------------------------------------------------------------------
