運転する前に/SRSエアバッグ

3-54

3

SRSサイド/カーテンエアバッグ

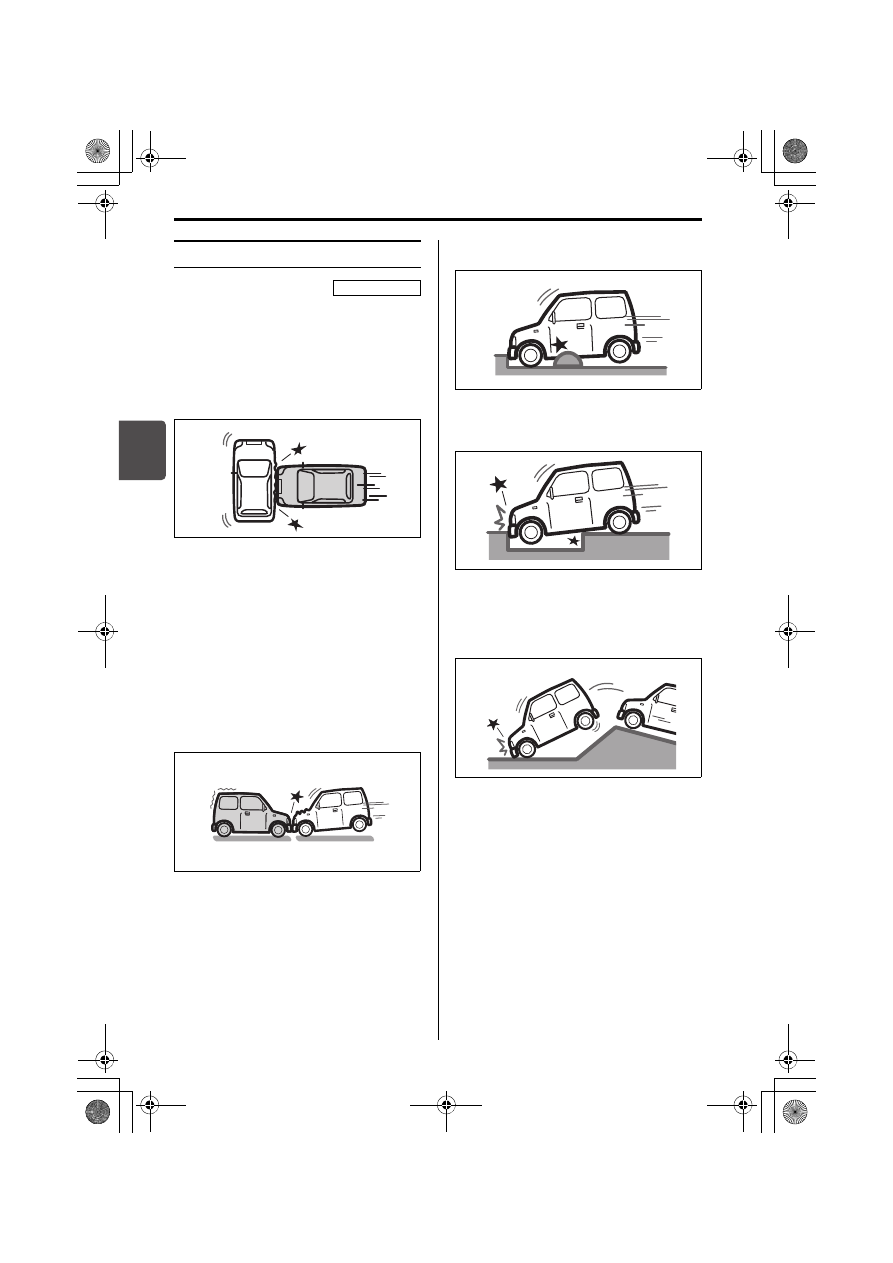

■ こんなとき作動します

一般的な乗用車に約 30km/h 以上の速
度で真横から客室部に衝突されたと
き、またはそれと同等以上の衝撃を受
けたとき

80J119

■ こんなとき作動することがあ

ります

前面衝突でも横方向への衝撃が強いとき
は作動する場合があります。
また、車両下部に強い衝撃を受けたとき
に作動する場合があります。

前面衝突

80J102

縁石や地面の突起物に衝突したとき

52R31330

深い穴や溝などに落ちたとき

80J100

ジャンプして地面にぶつかったり、道
路から落下したりしたとき

80J101

タイプ別装備

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/SRSエアバッグ

3-55

3

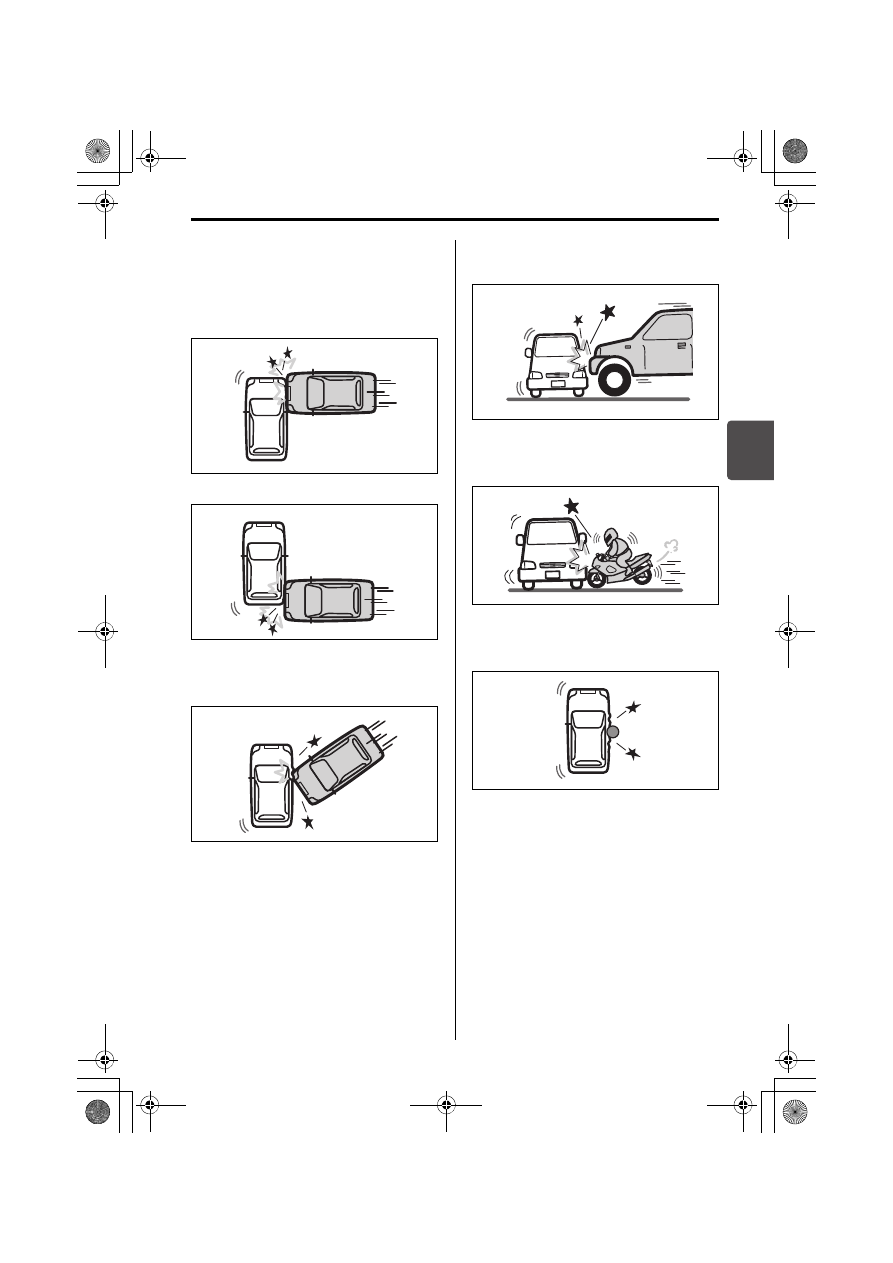

■ こんなとき作動しないことが

あります

客室部以外(エンジンルームや荷室
部)に側面から衝突されたとき

80J121

80J122

側面の斜め方向から衝突されたとき

80J123

車高の高い車に側面から衝突されたと

80J124

二輪車に側面から衝突されたとき

80J125

電柱、立ち木などに衝突したとき

80J126

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/SRSエアバッグ

3-56

3

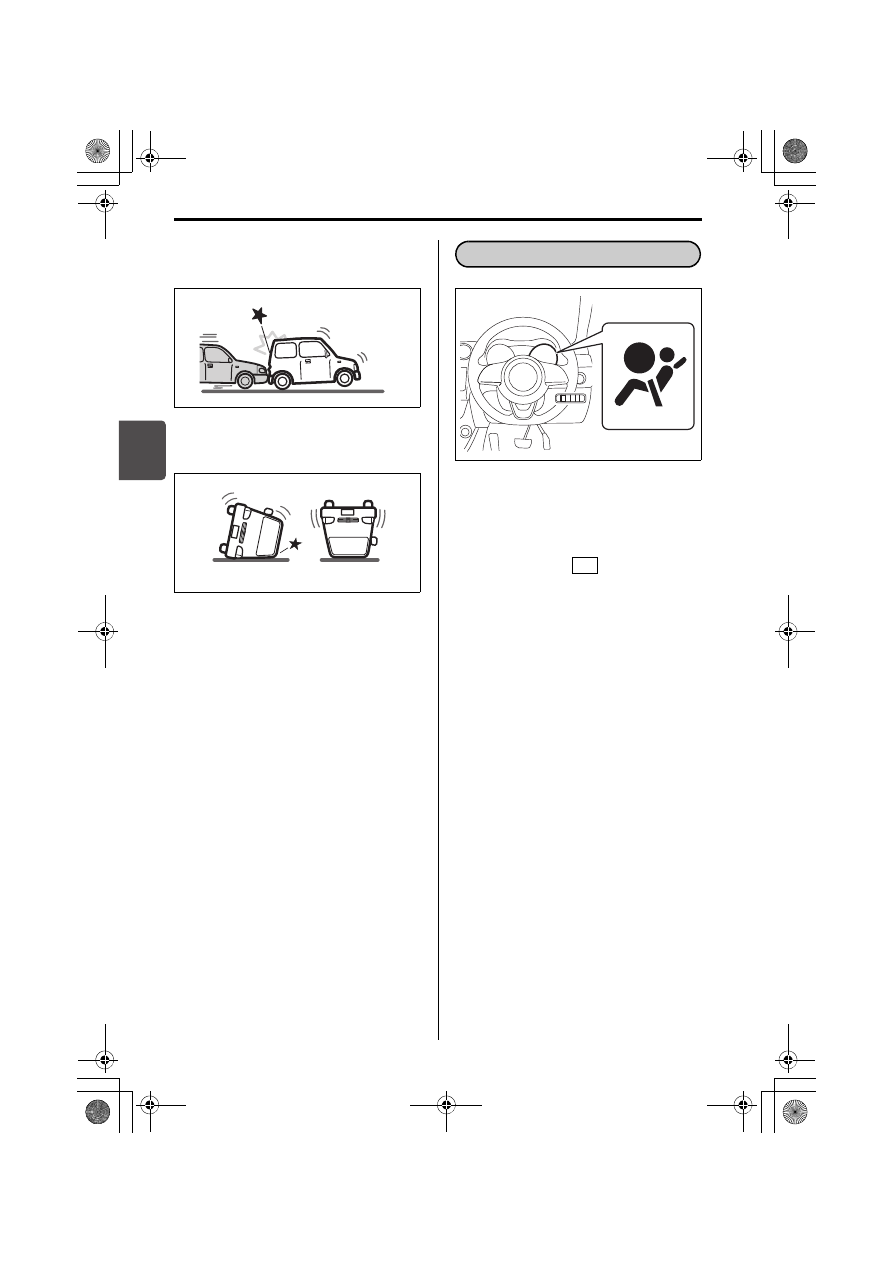

■ こんなときは作動しません

後方からの衝突

80J120

横転や転覆をしたとき

80J110

52R30340

メーターパネル内にあります。

SRS エアバッグ、シートベルトプリテ
ンショナーが作動したとき、または電
子制御システムに異常があると、エン
ジンスイッチが

 のときに点灯し

ます。
→ 1-16ページ(警告灯)

SRSエアバッグ警告灯

ON

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/お子さま用シート

3-57

3

作動していないエアバッグを廃棄すると
きは、決められた手順で作動させてから
廃棄する必要があります。

80J112

お子さま用シートは、この項目をよく読
んだうえで、お子さまの年齢や体格に
あった適切なものを選んでください。

2-7 ページの「お子さまを乗せるとき
は」も
よくお読みください。

この車は、2006 年 10 月 1 日施行の新
保安基準に適合したISOFIX対応チャイ
ルドシート固定専用金具(ISOFIXアン
カーおよびテザーアンカー)を装備し
ています。
→ 3-65ページ(ISOFIX対応お子さ

ま用 シートの固定)

エアバッグを廃棄するときや、装備車
を廃車するときは、スズキ販売店また
はスズキ代理店にご相談ください。正
しく取り扱わないと、エアバッグが思
いがけないときにふくらんで、けがを
することがあります。

廃棄と廃車

お子さま用シート

お子さま用シートの選択

について

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/お子さま用シート

3-58

3

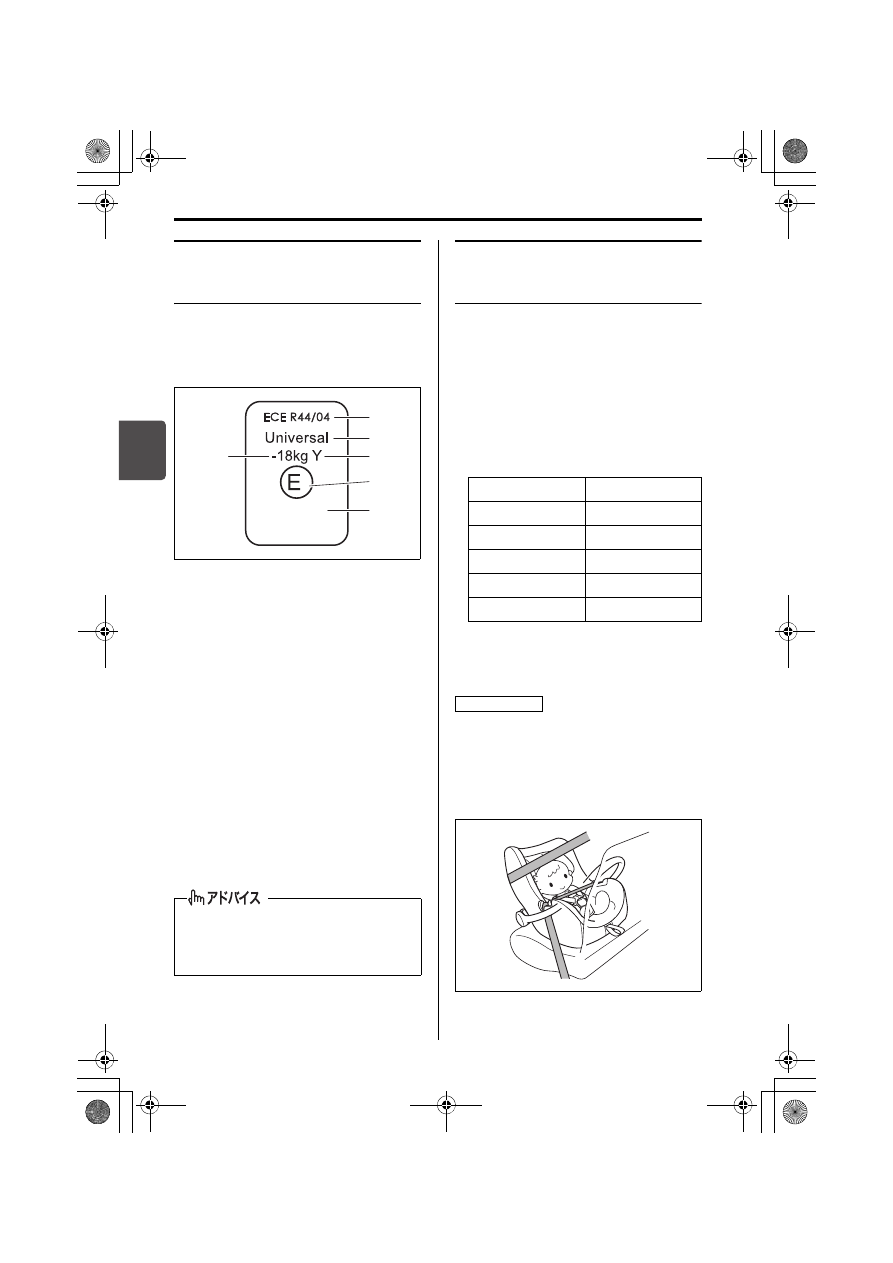

UN R44 の基準に適合するお
子さま用シートの認証マーク
について

UN R44(※1)の基準に適合するお子
さま用シートには、次のような認証マー
クが表示されています。

51K1022

上図の認証マークは代表例です。

※1 UN R44とは、お子さま用シートに

関する国際法規です。

※2 お子様用シート本体の認証マーク

にECEとありますが、内容はUNと
同じです。

※3 上 図 の「Universal」は、汎 用 カ

テゴリーの認可であることを表し
ます。

UN R44 の基準に適合するお
子さま用シートの、座席位置
別適合性一覧表の見かた

 3-61 ページ(UN R44 の基準に適

合するお子さま用シートの、座席位
置別適合性一覧表)

■ 質量グループについて

UN  R44 の基準に適合するお子さま用
シートは、次の5種類に分類されます。

代表的なお子さま用シートには、次の
ようなものがあります。

後ろ向き、または横向き装着のお子さま
用シートで、首がすわっていないお子さ
ま、ひとりすわりのできないお子さまに
使用します。UN R44 基準のグループ
0、0+に相当します。

64L30810

(1)法規番号(※2)
(2)お子さま用シートのカテゴリー(※3)
(3)対象となるお子さまの体重範囲
(4)装置の仕様
(5)お子さま用シートを認可した国番号
(6)お子さま用シートの認可番号

この車のスズキ純正お子さま用シート
は、UN R44 の基準に適合していま
す。

(6)

(5)

(4)

(3)

(2)

(1)

質量グループ

お子さまの体重

グループ0

10kgまで

グループ0+

13kgまで

グループⅠ

9∼18kg

グループⅡ

15∼25kg

グループⅢ

22∼36kg

ベビーシート

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/お子さま用シート

3-59

3

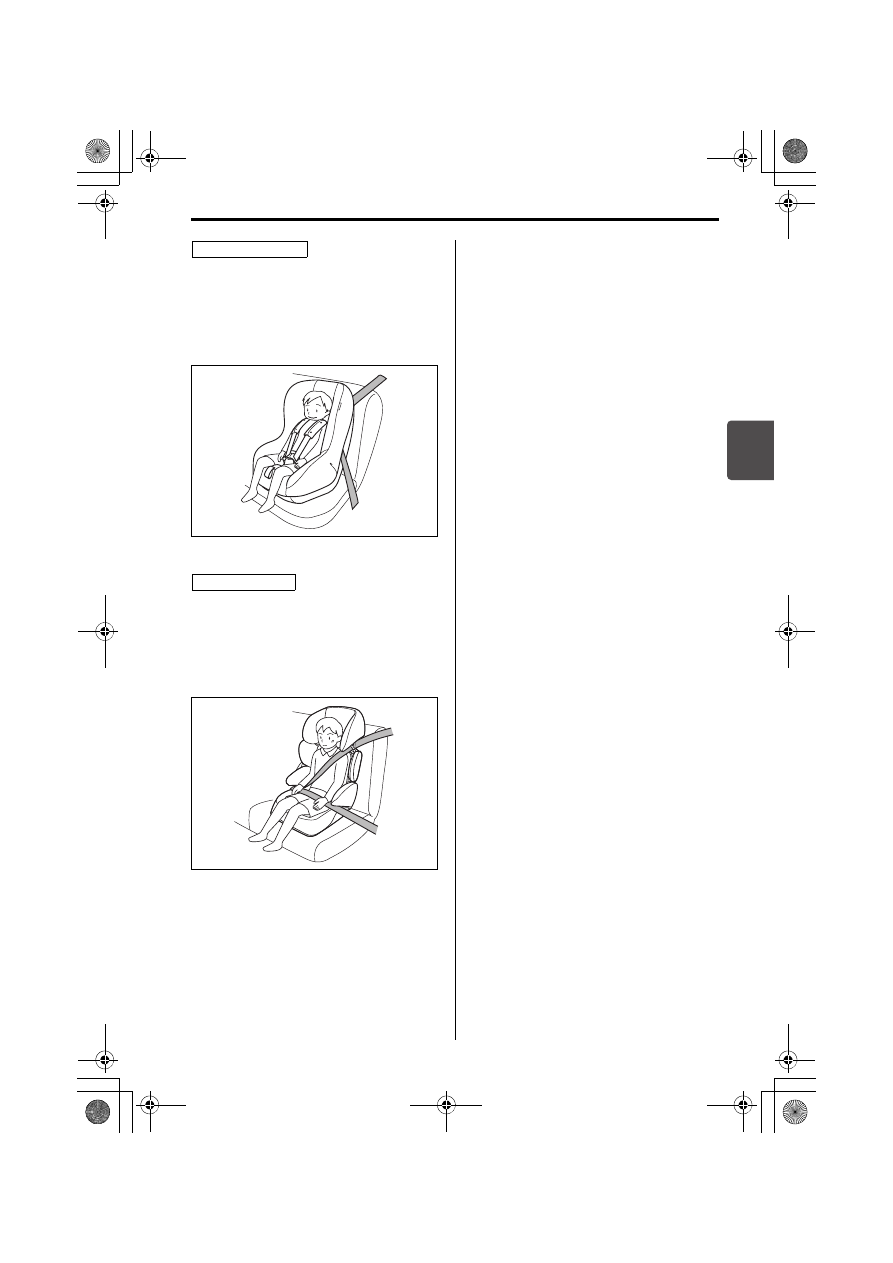

前向き装着のお子さま用シートで、シー
トベルトが首やあごにかかるときや、腰
骨にかからないようなお子さまに使用し
ます。UN R44 基準のグループⅠに相当
します。

64L30820

前向き装着のお子さま用シートで、シー
トベルトが首やあごにかかるときや、腰
骨にかからないようなお子さまに使用し
ます。UN R44 基準のグループⅡ、Ⅲに
相当します。

64L30830

チャイルドシート

ジュニアシート

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/お子さま用シート

3-60

3

■ ISOFIXタイプのお子さま用シートの、サイズ等級について

サイズ等級は、お子さま用シートに表示される分類記号です。次の一覧表をご覧くださ
い。

※キャリコットとは、お子さまを寝かせた姿勢で横向きに取り付けることができるベ

ビーシートの一つです。
詳しくは、お子さま用シートの製造元または販売店にご相談ください。

サイズ等級

説明

A

ISO/F3

全高前向き幼児用チャイルドシート

B

ISO/F2

低型前向き幼児用チャイルドシート

B1

ISO/F2X

低型前向き幼児用チャイルドシート
(ISO/F2とは別形状)

C

ISO/R3

大型後ろ向き幼児用チャイルドシート

D

ISO/R2

小型後ろ向き幼児用チャイルドシート

E

ISO/R1

後ろ向き乳児用チャイルドシート

F

ISO/L1

左向き位置用チャイルドシート(キャリコット※)

G

ISO/L2

右向き位置用チャイルドシート(キャリコット※)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/お子さま用シート

3-61

3

UN R44 の基準に適合するお子さま用シートの、座席位置別適合性
一覧表

■ シートベルトによる固定

<上表に記入する文字の説明>
U

:この質量グループでの使用を許可された汎用(ユニバーサル)カテゴリーのお子

さま用シートに適しています。

UF :この質量グループでの使用を許可された汎用(ユニバーサル)カテゴリーの前向

きお子さま用シートに適しています。

X

:お子さま用シートの取り付けには適していません。

シートベルトを使用してお子さま用シートを取り付けるときは、3-63 ページの「お
子さま用シートの シートベルトによる固定」を
お読みください。

ISOFIXタイプのお子さま用シートの種類によっては、上表の質量グループでの使用に
適していても、取り付けができない場合があります。詳しくは、次ページの「ISOFIX
対応チャイルドシート固定専用金具による固定
」をお読みください。

質量グループ

着席位置

助手席

後席外側

後席中央

グループ0

(10kgまで)

X

U

U

グループ0+

(13kgまで)

X

U

U

グループⅠ

(9∼18kg)

UF

U

U

グループⅡ

(15∼25kg)

UF

UF

UF

グループⅢ

(22∼36kg)

UF

UF

UF

表に記載されていないお子さま用シートを使用する場合は、お子さま用シートの製
造元または販売店にご相談ください。

取り付けるときは、お子さま用シートに付属の取扱説明書をあわせてお読みくださ
い。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/お子さま用シート

3-62

3

■ ISOFIX対応チャイルドシート固定専用金具による固定

<上表に記入する文字の説明>
IUF :この質量グループでの使用を許可された汎用(ユニバーサル)カテゴリーの

ISOFIX対応前向きお子さま用シートに適しています。

IL

:この質量グループでの使用を許可された準汎用(セミユニバーサル)カテゴリー

の「スズキ純正ベビーシート」に適しています。

X

:ISOFIX 対応お子さま用シートの取り付けには適していません。固定専用金具を

使わずにシートベルトを使用して固定してください。次の「お子さま用シートの
シートベルトによる固定」を
お読みください。

N.A.:この位置にはチャイルドシート固定専用金具が装備されていないため、ISOFIX

タイプのお子さま用シートを取り付けることはできません。

チャイルドシート固定専用金具を使用してお子さま用シートを取り付けるときは、
3-65ページの「ISOFIX対応お子さま用 シートの固定」をお読みください。

質量グループ

サイズ等級

チャイルドシート固定専用金具の位置

助手席

後席外側

後席中央

キャリコット

F

ISO/L1

N.A.

X

N.A.

G

ISO/L2

N.A.

X

N.A.

グループ0(10kgまで)

E

ISO/R1

N.A.

IL

N.A.

グループ0+(13kgまで)

E

ISO/R1

N.A.

IL

N.A.

D

ISO/R2

N.A.

IL

N.A.

C

ISO/R3

N.A.

IL

N.A.

グループⅠ(9∼18kg)

D

ISO/R2

N.A.

IL

N.A.

C

ISO/R3

N.A.

IL

N.A.

B

ISO/F2

N.A.

IL、IUF

N.A.

B1

ISO/F2X

N.A.

IL、IUF

N.A.

A

ISO/F3

N.A.

IL、IUF

N.A.

グループⅡ(15∼25kg)

N.A.

X

N.A.

グループⅢ(22∼36kg)

N.A.

X

N.A.

表に記載されていないお子さま用シートを使用する場合は、お子さま用シートの製
造元または販売店にご相談ください。

取り付けるときは、お子さま用シートに付属の取扱説明書をあわせてお読みくださ
い。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/お子さま用シート

3-63

3

i-Size(※)チャイルドシートの
座席位置別適合性一覧表

<上表に記入する文字の説明>
i-U :前向きおよび、後ろ向きのお子さ

ま用シートに適しています。

N.A.:お子さま用シートの取り付けには

適していません

※ i-Size は、ISOFIX の使用を前提とし、

乳幼 児(お 子 さ ま)の頭 頸 部(頭 や
首)をしっかりと保護する構造を備
えたチャイルドシートの安全基準で
す。従来の体重を基準としたグルー
プ 分 け で は な く、身 長 を 基 準 に グ
ループ分けされています。

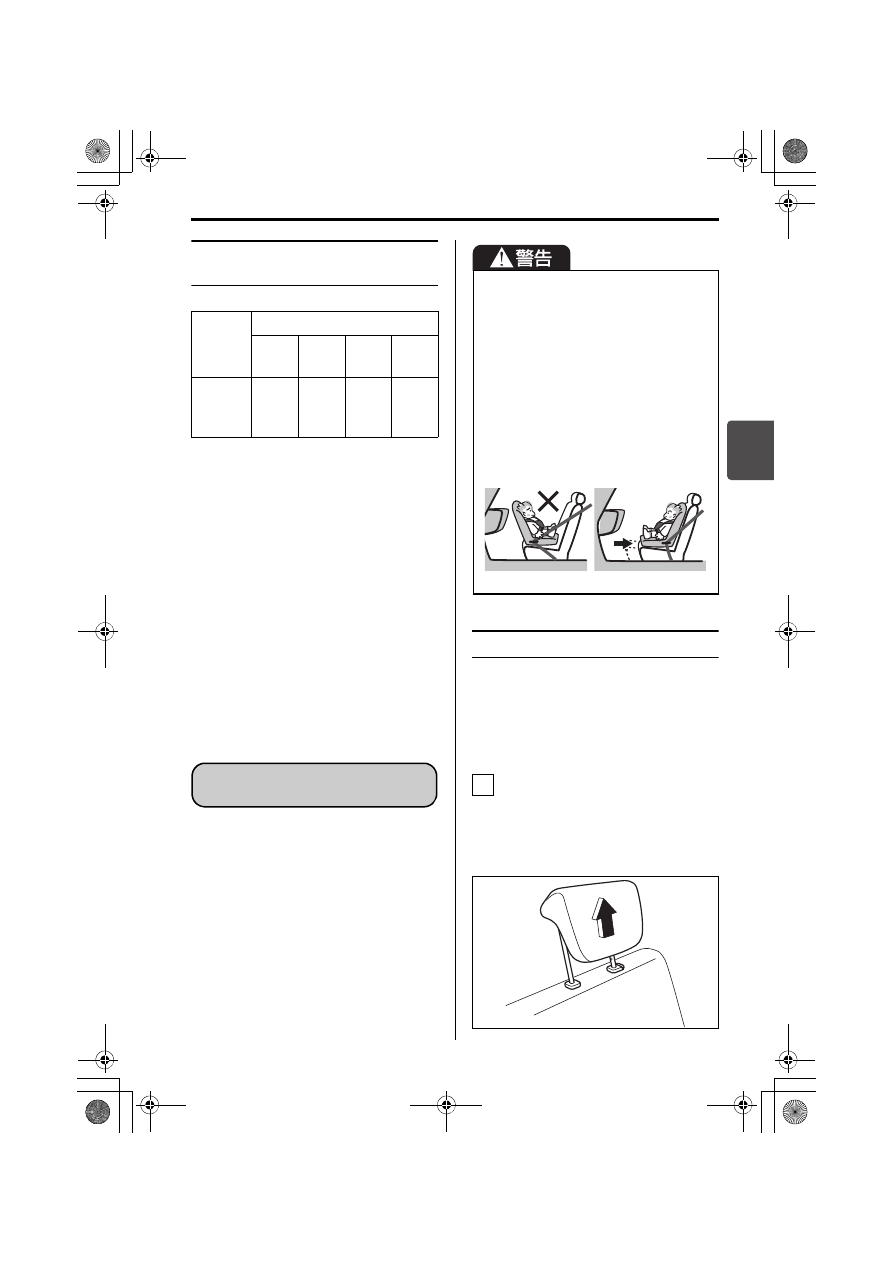

お子さま用シートは、お子さまの年齢
や体格にあった適切なものを選んでく
ださい。
→ 3-57 ページ(お子さま用シート

の選択について)

ISOFIXタイプのお子さま用シート(別
売り)を取り付けるときは、3-65ペー
ジの「ISOFIX 対応お子さま用 シート
の固定」をお
読みください。

固定のしかた

この項目では、お子さま用シートを後席
に取り付ける手順を説明しています。助
手席に取り付ける場合は、次のこともあ
わせて確認してください。

助手席は、一番後ろに下げてください。

ヘッドレストは、お子さま用シート
に当たらない高さに調節するか取り
外します。
 3-33ページ(ヘッドレストの高

さ調節と取り外し・取り付け)

62R0053

着席位置

助手席

後席

外側左

後席

外側右

後席
中央

i-Size

チャイル
ドシート

N.A.

i-U

i-U

N.A.

お子さま用シートの

シートベルトによる固定

助手席には、ベビーシートなどの後
ろ向きお子さま用シートを取り付け
ないでください。助手席 SRS エア
バッグがふくらむと、お子さま用シー
トの背面に強い衝撃が加わり、生命
に関わる重大な傷害を受けるおそれ
があります。

やむをえず助手席にチャイルドシー
トおよびジュニアシートを取り付け
る と き は、助 手 席 を 一 番 後 ろ に 下
げ、前向きに取り付けてください。

80J027

1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/お子さま用シート

3-64

3

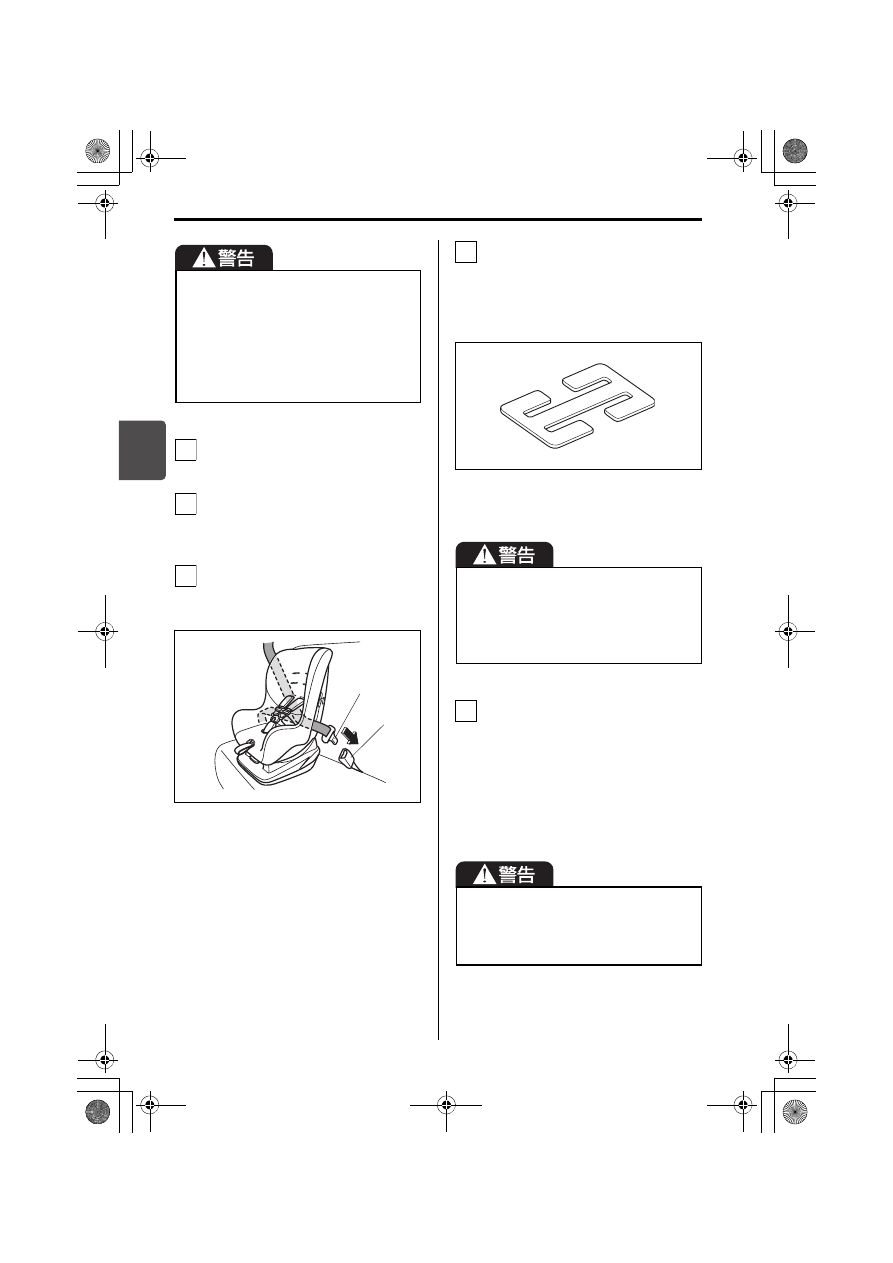

座席が確実に固定されているか確認
します。

お子さま用シートに付属の取扱説明
書にしたがって、所定の部位にシー
トベルトを通します。

カチッと音がするまで、タングプ
レート(3)をバックル(4)にしっ
かりと差し込みます。

80P0343

上図のお子さま用シートは代表例で
す。

お子さま用シートにシートベルト固
定機構もロッキングクリップも備
わっていない場合は、ロッキングク
リップ(市販品)を使用してしっか
りと固定します。

72M00172

上図のロッキングクリップ(市販品)
は代表例です。

お子さま用シートを前後左右にゆ
すって、確実に固定されているか確
認します。

確実に固定できない場合は、お子
さま用シートに付属の取扱説明書
をご確認いただくか、お子さま用
シートを購入された販売店にご相
談ください。

ヘッドレストを調節してもお子さま用
シートに当たる場合は、ヘッドレスト
を取り外してください。ヘッドレスト
に当たった状態ではお子さま用シート
が確実に固定されないため、衝突のと
きなどにお子さまが重大な傷害を受け
るおそれがあります。

2

3

4

(3)

(4)

シートベルト固定機構またはロッキン
グクリップでお子さま用シートを確実
に固定しないと、急ブレーキをかけた
ときや衝突時に、お子さまが重大な傷
害を受けるおそれがあります。

お子さま用シートは、確実に固定して
ください。急ブレーキをかけたときや
衝突時に、お子さまが重大な傷害を受
けるおそれがあります。

5

6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/お子さま用シート

3-65

3

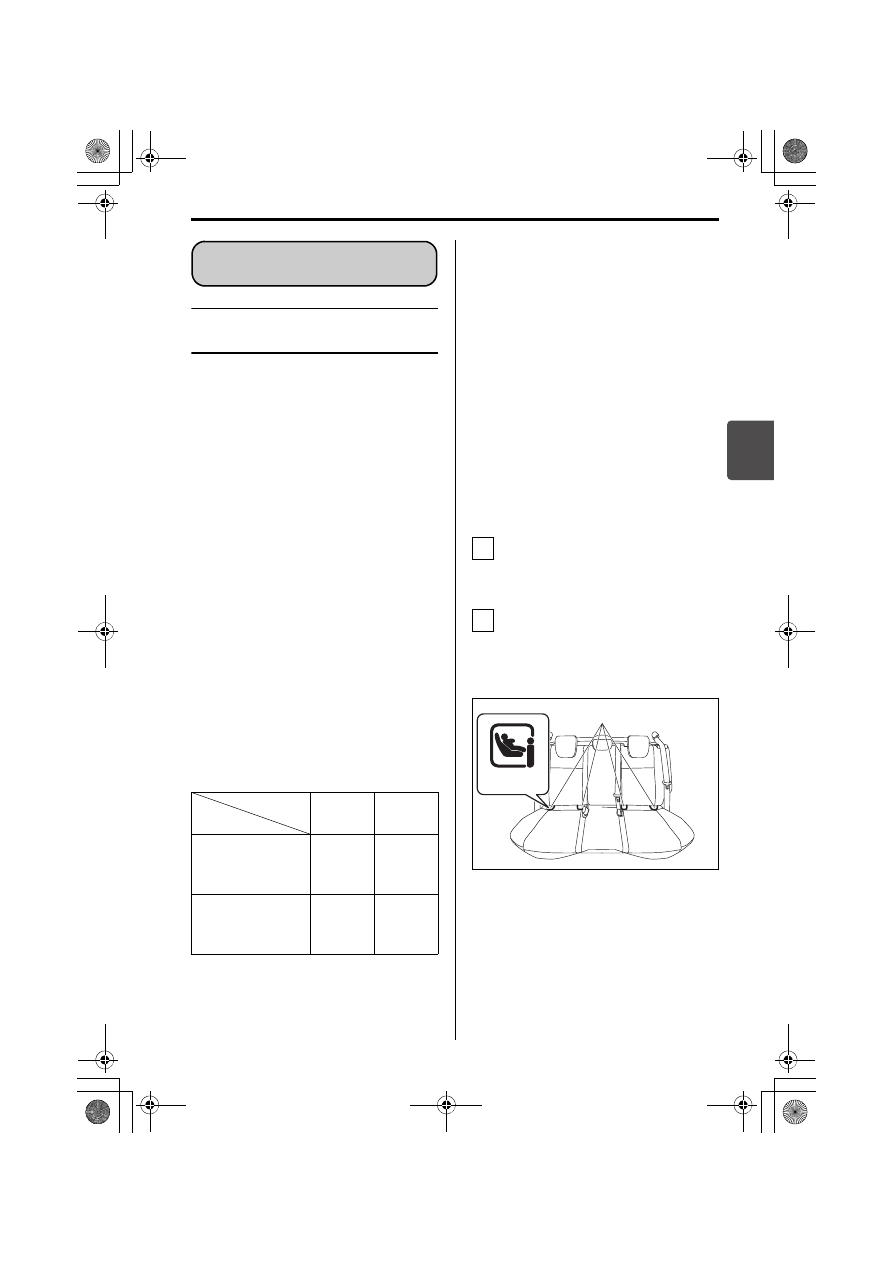

ISOFIX 対応チャイルドシート
固定専用金具

後席には、UN R44(3-58 ページ参照)
の基準に適合した ISOFIX(※1)タイプ
のお子さま用シート(別売り)を固定す
るための専用金具が装備されています。

座面と背もたれのすきまにある金具
が、ISOFIX対応チャイルドシート固定
用アンカー(以下ISOFIXアンカーと略
す)です。

背もたれ裏側にある金具が、チャイル
ドシート固定用テザーアンカー(以下
テザーアンカーと略す)です。

※1 ISOFIXとは、お子さま用シートの固

定装置の大きさや取り付け方法を統
一した国際標準化機構【ISO(※2)】
の規格です。

※2 ISO とは、International  Organi-

zation for Standardization(イン
ターナショナル  オーガニゼイショ
ン フォー スタンダーディゼイショ
ン)の略です。

<スズキ純正用品の場合>

お子さま用シートは、お子さまの年齢
や体格にあった適切なものを選んでく
ださい。
→ 3-57ページ(お子さま用シートの

選択について)

ISOFIXタイプのお子さま用シートは、
シートベルトで固定する必要がありま
せん。

シートベルトで固定するお子さま用
シートを取り付けるときは、3-63ペー
ジの「お子さま用シートの シートベル
トによる固定」を
お読みください。

■ 固定のしかた

ラゲッジシェルフを外します。
 5-15ページ

(ラゲッジシェルフ)

ISOFIX  アンカー(1)の位置を確
認します。

座面と背もたれのすきまにありま
す。

52R30390

ISOFIX

アンカー

テザー

アンカー

ISOFIXタイプの
ベビーシート

(後ろ向きに固定)

(使用)

(使用)

ISOFIXタイプの
チャイルドシート

(前向きに固定)

(使用)

(使用)

ISOFIX対応お子さま用

シートの固定

(1)ISOFIXアンカー(2)マーク

1

2

(2)

(1)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/お子さま用シート

3-66

3

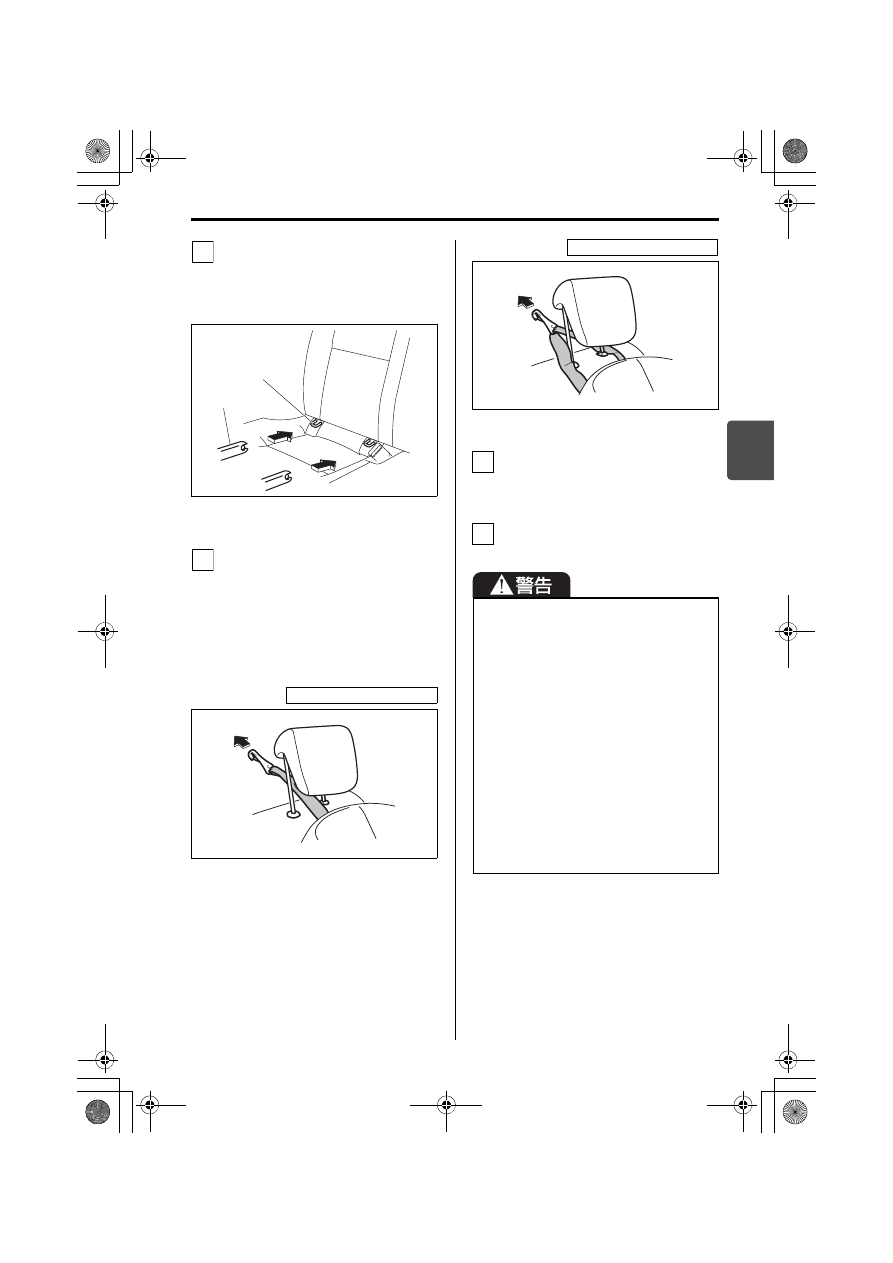

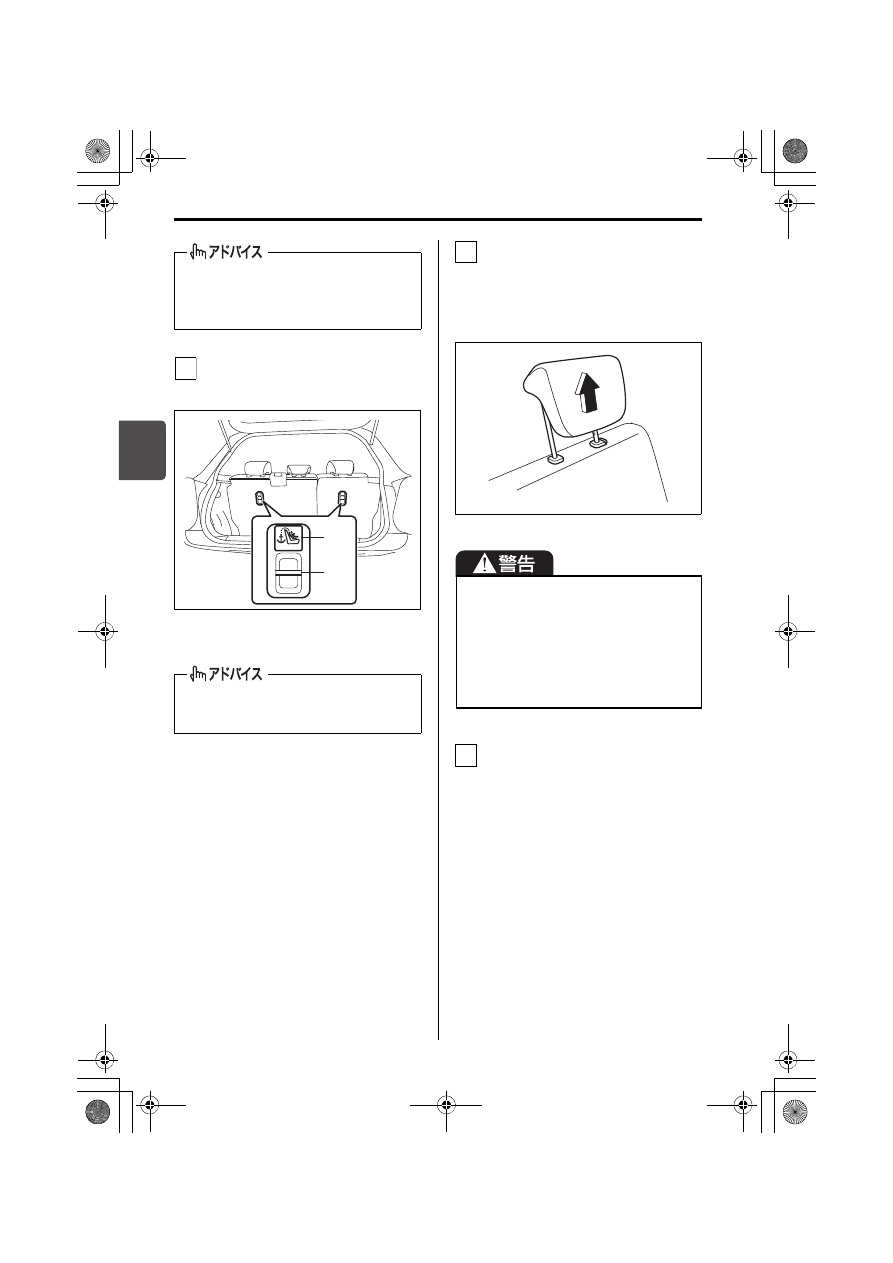

テザーアンカー(3)の位置を確認
します。

52R30400

後席のヘッドレストは、お子さま用
シートに当たらない高さに調節する
か取り外します。
 3-33ページ(ヘッドレストの高

さ調節と取り外し・取り付け)

62R0053

座席が確実に固定されているか確認
します。

ISOFIXアンカーがある付近には、前図
の よ う な マ ー ク(2)が つ い て い ま
す。

(3)テザーアンカー

テザーアンカーがある付近には、上図
のようなマーク(4)がついています。

3

TOPTETHER

(4)

(3)

ヘッドレストを調節してもお子さま用
シートに当たる場合は、ヘッドレスト
を取り外してください。ヘッドレスト
に当たった状態ではお子さま用シート
が確実に固定されないため、衝突のと
きなどにお子さまが重大な傷害を受け
るおそれがあります。

4

5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/お子さま用シート

3-67

3

お子さま用シートに付属の取扱説明
書にしたがって、お子さま用シート
のコネクター(5)を ISOFIX アン
カー(6)へ差し込みます。

52R30410

テザーベルトを使用する場合、次の
ようにしてテザーアンカーへ取り付
けます。

ヘッドレストを取り付けていると
きは、図(代表例)のように持ち
上げたヘッドレストと背もたれの
間を通す

80J4034

80J4035

お子さま用シートを前後左右にゆ
すって、確実に取り付けられている
か確認します。

ラゲッジシェルフをもとにもどしま
す。

(5)コネクター (6)ISOFIXアンカー

6

(5)

(6)

7

テザーベルト1本の場合

お子さま用シートを取り付けるとき
は、ISOFIX アンカーやテザーアン
カー周辺に異物やシートベルトなど
がないか確認してください。シート
ベルトなどがかみ込むと、お子さま
用シートが正しく固定されず、衝突
のときなどにお子さまが重大な傷害
を受けるおそれがあります。

荷物の固定などに、ISOFIXアンカー
やテザーアンカーを使用しないでく
ださい。アンカーが曲がったり損傷
したりすると、お子さま用シートが
正しく固定されず、衝突のときなど
にお子さまが重大な傷害を受けるお
それがあります。

テザーベルト2本の場合

8

9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-68

3

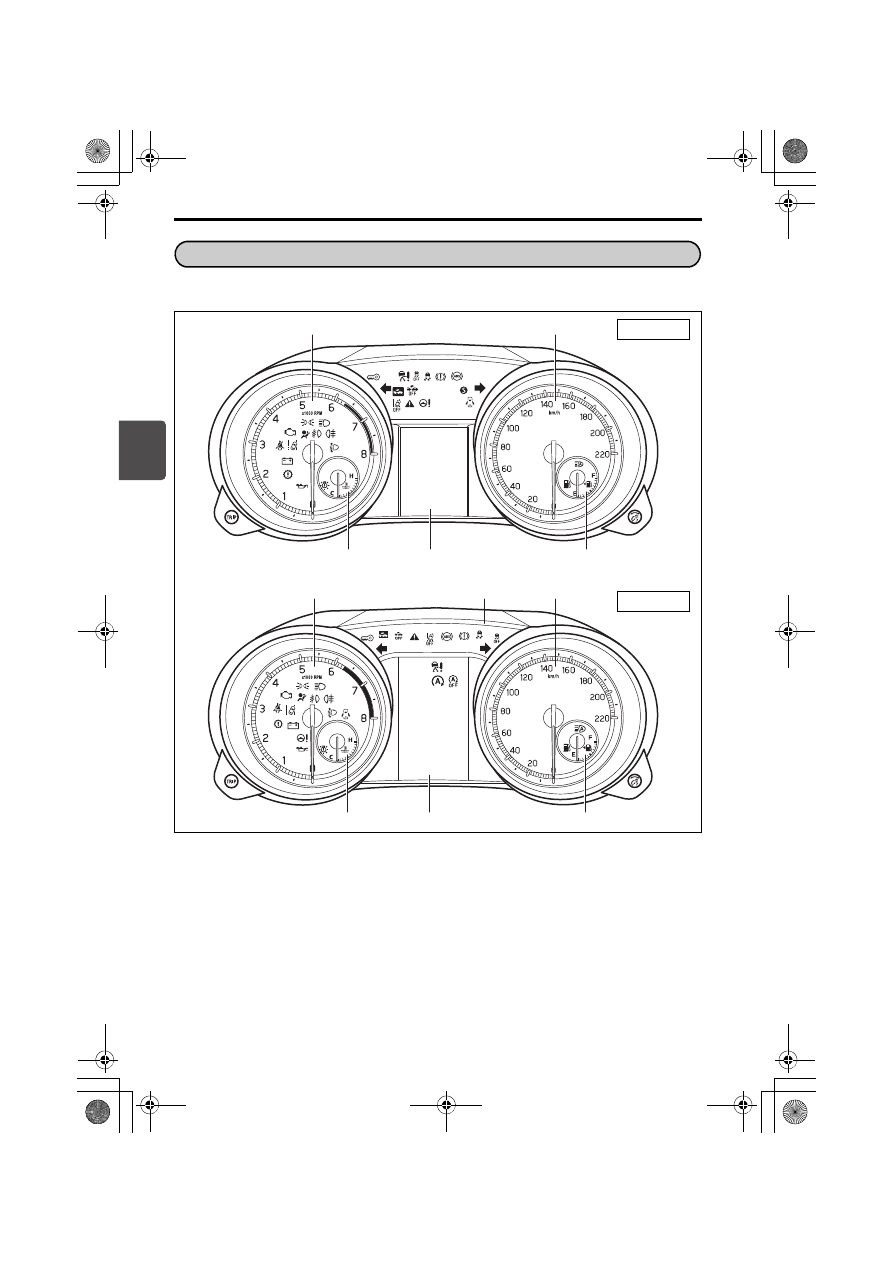

イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。

52R30550

(1)スピードメーター(速度計)
(2)タコメーター(エンジン回転計)
(3)燃料計
(4)水温計
(5)マルチインフォメーションディスプレイ

→ 3-89ページ(マルチインフォメーションディスプレイ(Aタイプ))
→ 3-107ページ(マルチインフォメーションディスプレイ(Bタイプ))

(6)エコドライブアシスト照明(Aタイプメーターオートマチック車)

ステータスインフォメーションランプ(Bタイプメーターオートマチック車)

メーター

メーターの見かた

(1)

(5)

(4)

(3)

(2)

(1)

(6)

(5)

(2)

(4)

(3)

Aタイプ

Bタイプ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-69

3

スピードメーター(速度計)

走行速度がkm/hで示されます。

タコメーター(エンジン回転計)

1 分間あたりのエンジン回転速度(回転
数)が示されます。

エンジン保護のため、指針がレッド
ゾーン(※)に入らないように運転
してください。
※エンジンの許容回転を超えている

ことを示す赤色表示範囲

シフトダウンすると、エンジン回転
が上がります。とくに注意してくだ
さい。

-------------------------------------------------------------------------------------------------------------------------------------------------------------
