装備の取扱い/主な装備

5-19

5

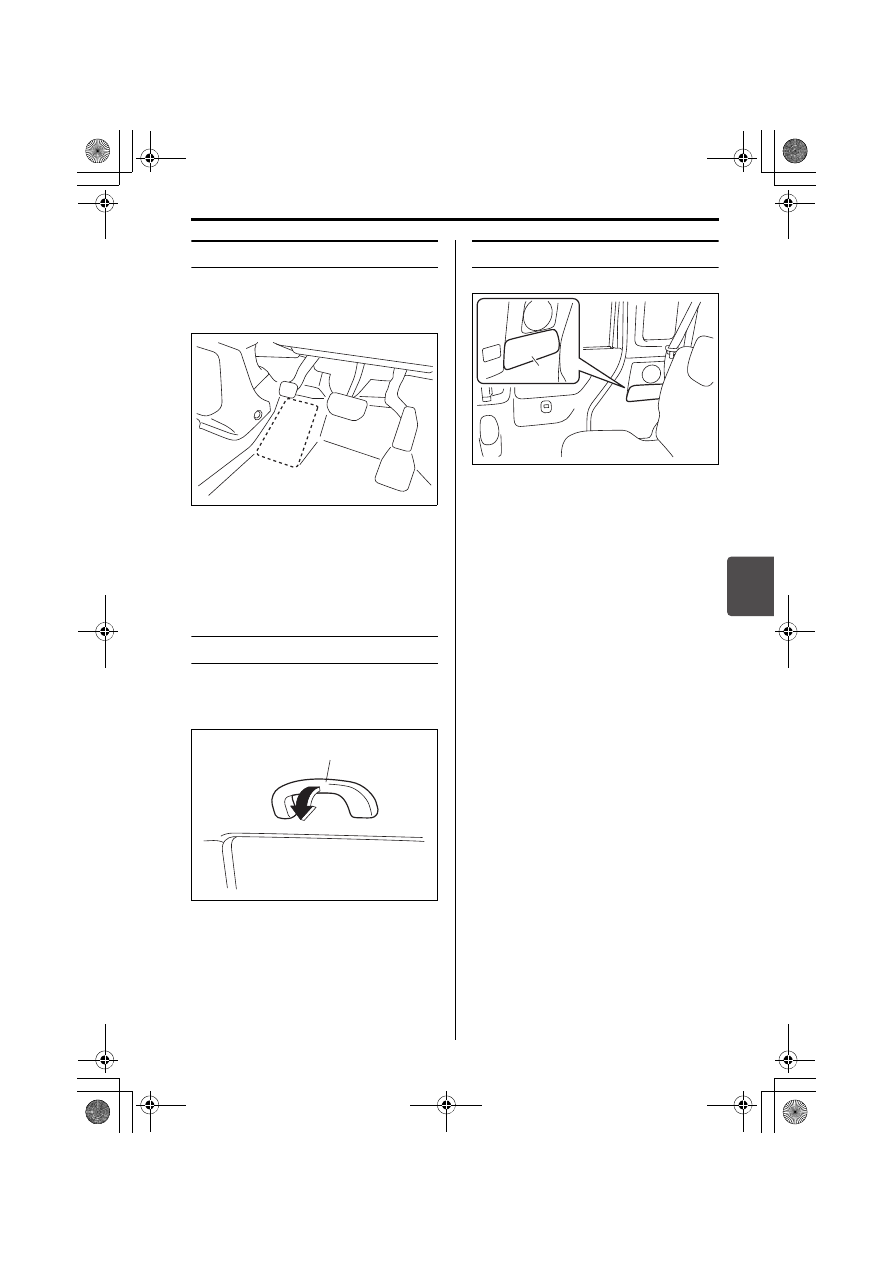

フットレスト

フロアカーペット内にあります。左足の
ささえとして使用します。

81M50310

可倒式アシストグリップ

アシストグリップ(1)を手前に倒して
使用します。

80J1233

リヤクォータートリムポケット

81M50510

(1)

(1) リヤクォータートリムポケット

(1)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/主な装備

5-20

5

USBソケット

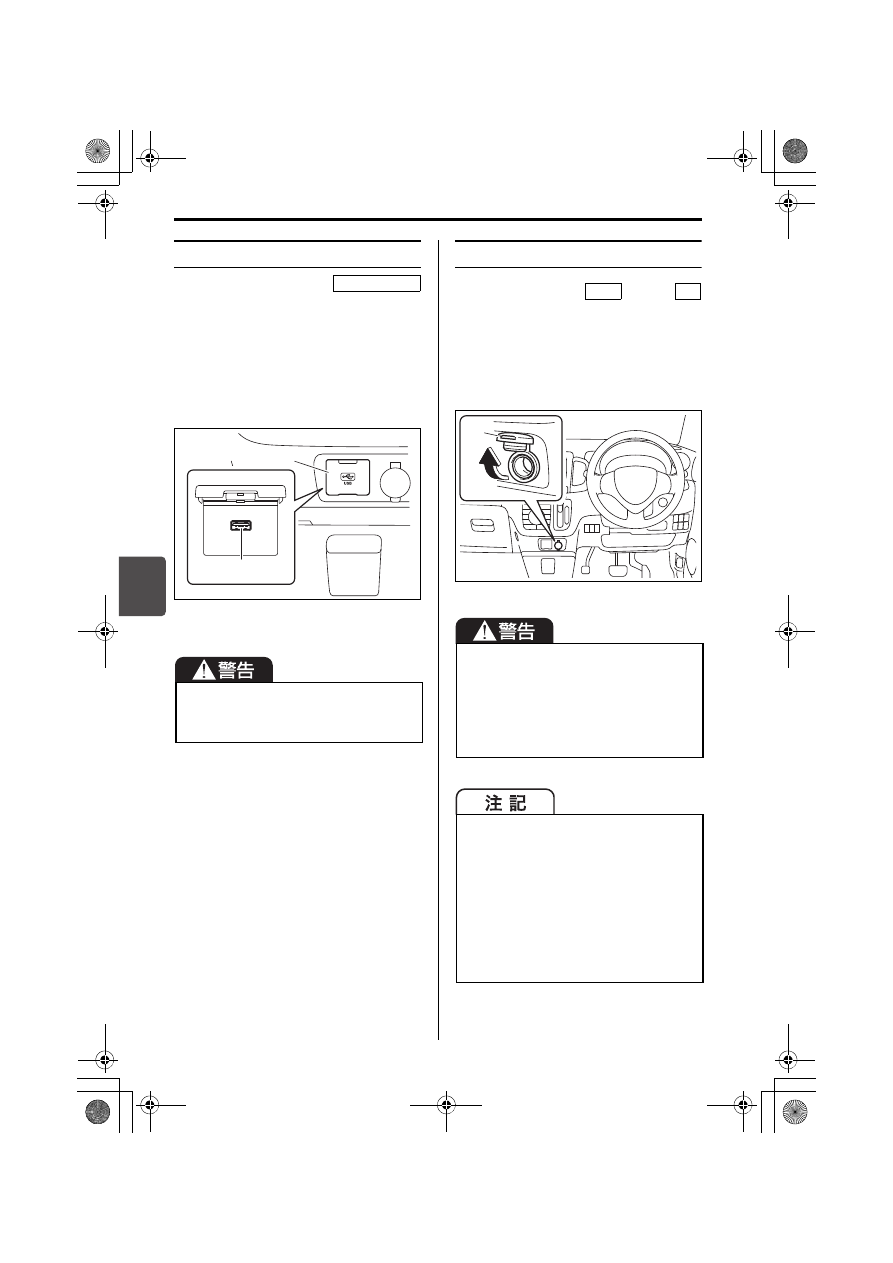

ふた(1)を開けると、接続ケーブル(別
売り)を使用して USB 機器、iPod、ス
マートフォンが接続できます。

操作については別冊のメモリーナビ
ゲーションマニュアルをお読みくださ
い。

81M50533

アクセサリーソケット

エンジンスイッチが

 または

のときに、電気製品の電源として使用で
きます。使用できる電気製品の規定容量
は12 V 10 A(120 W)以下です。

使用するときは、ふた(1)を開けま
す。

81M50300

(2) USB

使わないときは、ふたを閉めてくださ
い。ソケット内に異物が入ると、故障
やショートの原因となります。

タイプ別装備

(1)

(2)

使わないときは、ふたを閉めてくだ
さい。ソケット内に異物が入ると、
故障やショートの原因となります。

事故防止のため、スズキ純正用品以
外の電気製品を使用しないでくださ
い。

規定容量を超える電気製品を使用す
ると、ヒューズが切れることがあり
ます。

エ ン ジ ン 停 止 中 に 長 時 間 使 用 す る
と、鉛バッテリーがあがる原因とな
ります。また、エンジンがかかって
いてもアイドリング状態で長時間使
用すると、バッテリーがあがること
があります。

ACC

ON

(1)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/エアコン、ヒーター

5-21

81M50340

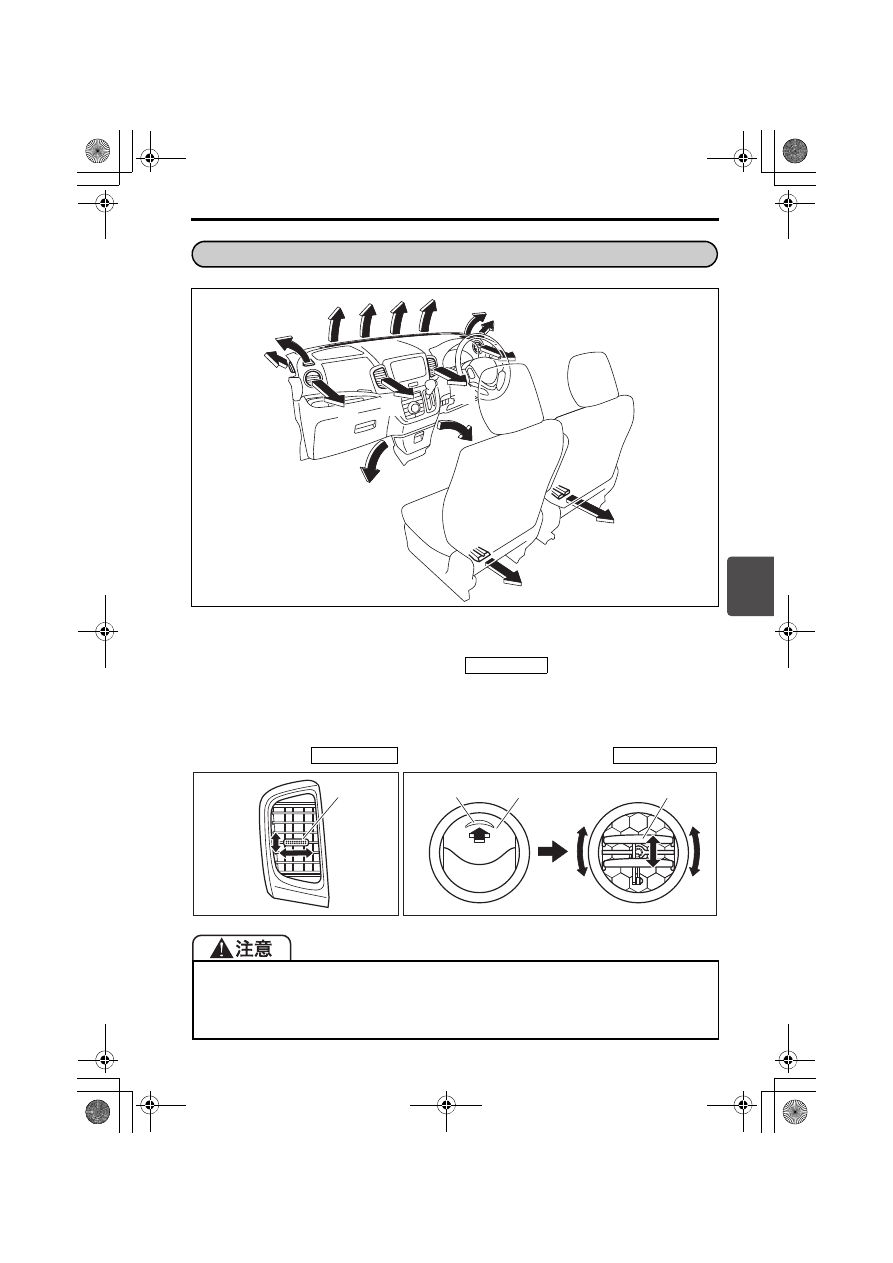

中央吹出し口(4)は、ノブ(7)を上下左右に動かすと、風の向きが調節できます。

サイド吹出し口(3)は、凹部(8)を押して開いたルーバー(9)を、上下または回
転させると風の向きが調節できます。また、サイド吹出し口は開閉ができます。

81M50350

(1) デフロスター

(2) サイドデミスター

(3) サイド吹出し口

(4) 中央吹出し口

(5) 足元吹出し口

(6) 後席足元吹出し口(リヤヒーターダクト)

エアコンやヒーターからの温風に長時間さらされると、低温やけどのおそれがあり
ます。とくに、お子さま、お年寄り、皮膚の弱い方が乗車される場合や、同乗者が
仮眠される場合には、足元の吹出し口からの温風に長時間さらされないように注意
してください。

エアコン、ヒーター

エアコンの吹出し口

(6)

(6)

(1)

(2)

(2)

(3)

(5)

(5)

(3)

(4)

(4)

タイプ別装備

中央吹出し口

サイド吹出し口

(9)

(9)

(8)

(7)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/エアコン、ヒーター

5-22

次の図は代表例です。お車のタイプにより異なります。

81M50551

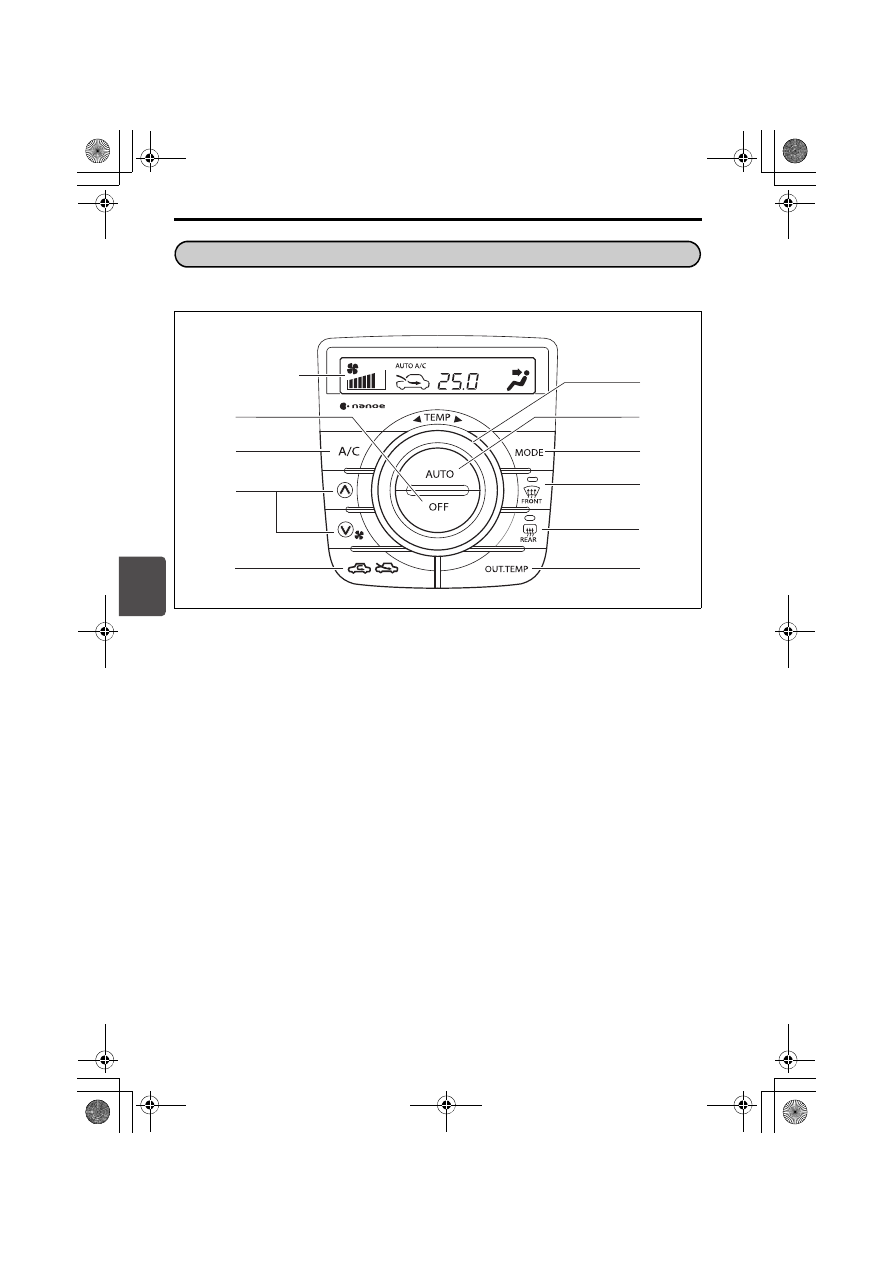

(1) モード(吹出し口)切替えスイッチ  ・・・・・・・・・・・・・・・・・・・・・・・・・・・  5-25
(2) 内外気切替えスイッチ  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  5-26
(3) オートスイッチ  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  5-26
(4) 温度調節ダイヤル  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  5-26
(5) ファン(風量)調節スイッチ  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  5-27
(6) エアコンスイッチ  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  5-27
(7) 外気温表示スイッチ  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  5-27
(8) デフロスタースイッチ  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  5-28
(9) OFFスイッチ  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  5-28

※リヤデフォッガースイッチについては、5-30ページをお読みください。

オートエアコン

ʑɭʃʡʶɮ

ᴥƆᴦ

(4)

(3)

(1)

(8)

(7)

(2)

(5)

(6)

(9)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/エアコン、ヒーター

5-23

5

オートエアコンの使いかた

■ 通常の使いかた(自動で使う

とき)

次の手順で希望の温度を設定すると、各
機能が自動で制御されます。ただし、デ
フロスター位置へは自動で切り替わりま
せん。
→ 5-26ページ(オートスイッチ)

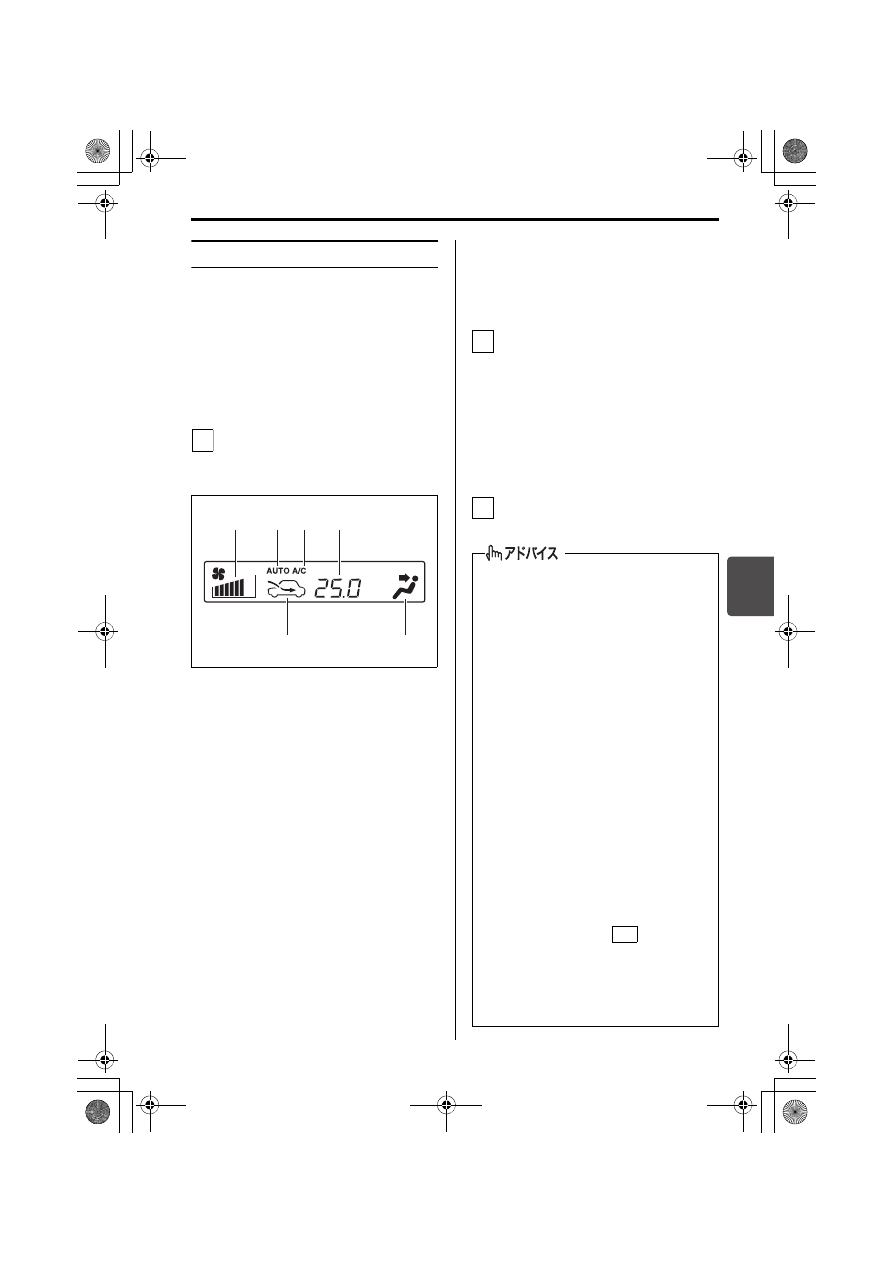

エンジンをかけ、オートスイッチ

(3)を押します。ディスプレイに次

のように表示(代表例)されます。

82K50010

冷房や除湿をしないときは、エア
コンスイッチ(6)を押してエア
コンを止めてください。エンジン
への負荷が軽減され、燃費の向上
につながります。ただし、エアコ
ンを止めると、室内温度を外気温
度以下にはできません。

フロントガラス、運転席・助手席
ドアガラスがくもったときは、デ
フロスタースイッチを押すか、
モード(吹出し口)切替えスイッ
チを押して「デフロスター/足
元」位置へ切り替えてください。

→ 5-25ページ

(モード切替えスイッチ)

→ 5-28ページ

(デフロスタースイッチ)

温度調節ダイヤル(4)をまわして
希望温度を設定します。設定温度は
LO、18℃∼32℃、HIの間で、0.5℃
間隔で設定できます。

25℃を基準に希望の温度を設定
してください。ただし、外気温に
よっては、希望の設定温度になら
ないことがあります。

作動を停止するときは、OFFスイッ
チ(9)を押します。

(10)風量

(11)AUTO表示

(12)A/C表示

(13)設定温度

(14)内外気切替え表示
(15)吹出し口

1

(10)

(11) (12) (13)

(14)

(15)

エンジンを停止しても設定温度を記
憶しています。

AUTO作動中に、ファン(風量)調節
スイッチ(5)、モード(吹出し口)切
替えスイッチ(1)のいずれかを操作
すると、操作したスイッチの機能が優
先されてAUTO表示が消えます。ただ
し、操作したスイッチ以外は自動制御
となります。

AUTO作動中にデフロスタースイッチ

(8)を押すと、AUTO表示が消えて風

量が増加し、外気導入となってエアコ
ンが作動します。ただし外気温が低い
と、エアコンが作動しないこともあり
ます。

外気温が低くエンジンが冷えている
ときや、外気温が高いときは、冷風
や熱風が吹き出すのを防ぐため、し
ばらくの間、風が少量しか吹き出さ
ないことがあります。

エンジンスイッチが

 のときに、

ディスプレイの AUTO 表示が点滅し
たときは、システムの異常が考えら
れます。スズキサービス工場で点検
を受けてください。

2

3

ON

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/エアコン、ヒーター

5-24

5

■ 手動で使うとき

好みにあわせてスイッチを操作してくだ
さい。

AUTO 作動中でも、操作したスイッチ
の機能が優先され、操作したスイッチ
以外は自動制御されます。

すべての作動を AUTO にもどすとき
は、オートスイッチ(3)を押します。

止めるときは、OFFスイッチ(9)を押
します。

■ アイドリングストップ中

エンジン自動停止中は送風に切り替わ
り、風量が調整され、エコクールで蓄え
た冷気を車内に送ります。
→ 4-82ページ(エコクール)

設定を切り替えることで、アイドリン
グストップ中の空調を変更できます。
→ 3-85ページ

(セッティングモード)

タイプ別装備

走行を開始して間もないときや渋滞
中は、冷気が十分に蓄えられない場
合があります。また、外気温やエア
コンの設定状態によっては、効果に
差があります。

エンジン自動停止により、冷暖房性能
が十分でなくなった場合は、アイドリ
ングストップシステム OFF スイッチ
を押して、アイドリングストップシス
テムを停止状態にしてください。(エ
ンジンが自動再始動し、冷暖房性能が
復帰します。)
→ 4-81 ページ(アイドリングス

トップシステムOFFスイッチ)

エンジン自動停止中にフロントガラ
ス、運転席・助手席ドアガラスがく
もったときは、デフロスタースイッチ
を押してください。(デフロスタース
イッチを押すとエンジンが自動再始
動し、デフロスターが作動します。)
→ 4-73 ページ(アイドリングス

トップシステム)

→ 5-28ページ

(デフロスタースイッチ)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/エアコン、ヒーター

5-25

各スイッチ、ダイヤルの使いかた

■ モード(吹出し口)切替えスイッチ

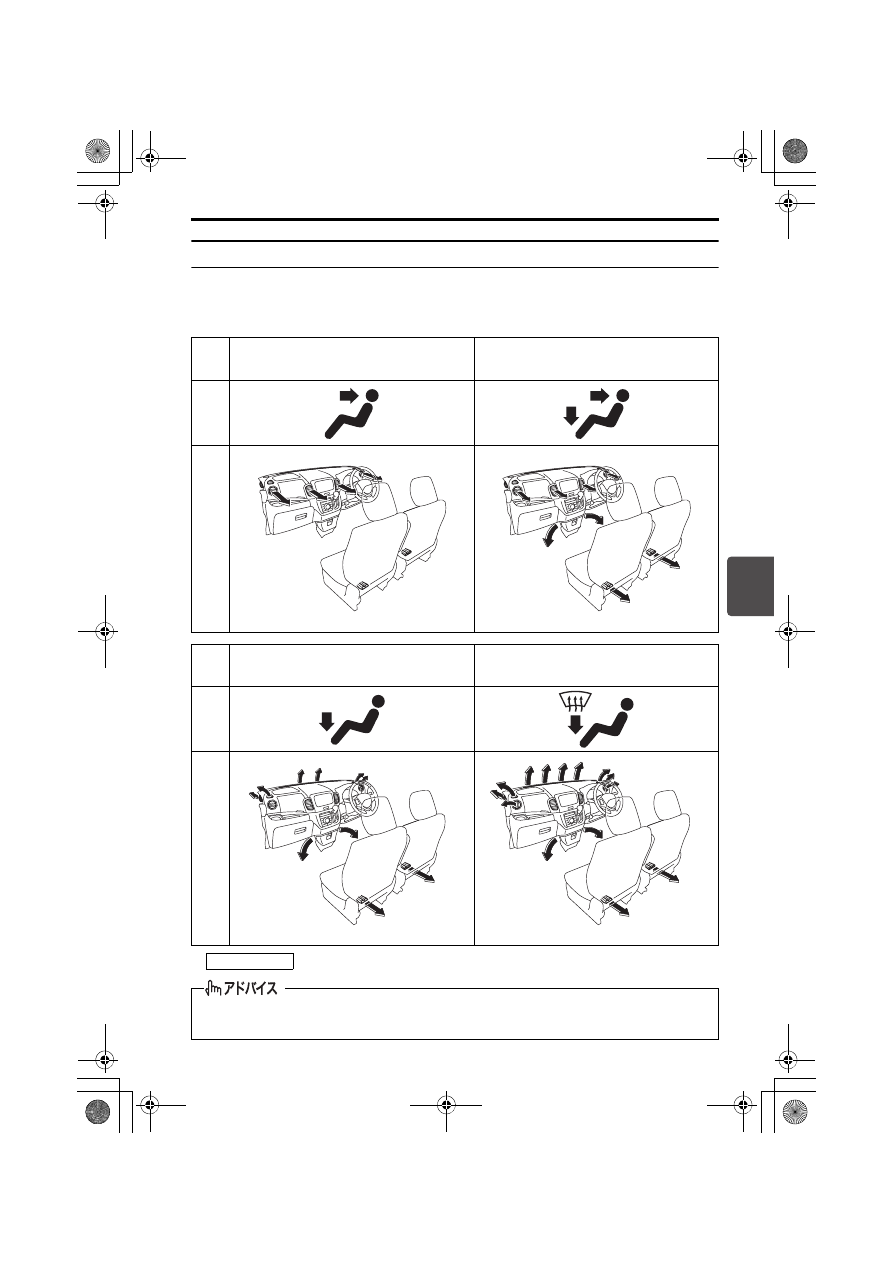

モード(吹出し口)切替えスイッチを押すごとに吹出し口が切り替わり、ディスプレイ
の表示も切り替わります。

上半身に送風したいとき

上半身、足元に送風したいとき

81M50360

81M50370

足元に送風したいとき

足元への送風と窓ガラスのくもりを
取りたいとき

81M50380

81M50390

運転席や助手席のドアガラスがくもったときは、ドアガラスに風が直接当たるよう
にサイド吹出し口を調節すると、より早くくもりが取れます。

¨Ɔ©

¨Ɔ©

¨Ɔ©

¨Ɔ©

¨Ɔ©

¨Ɔ©

タイプ別装備

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/エアコン、ヒーター

5-26

5

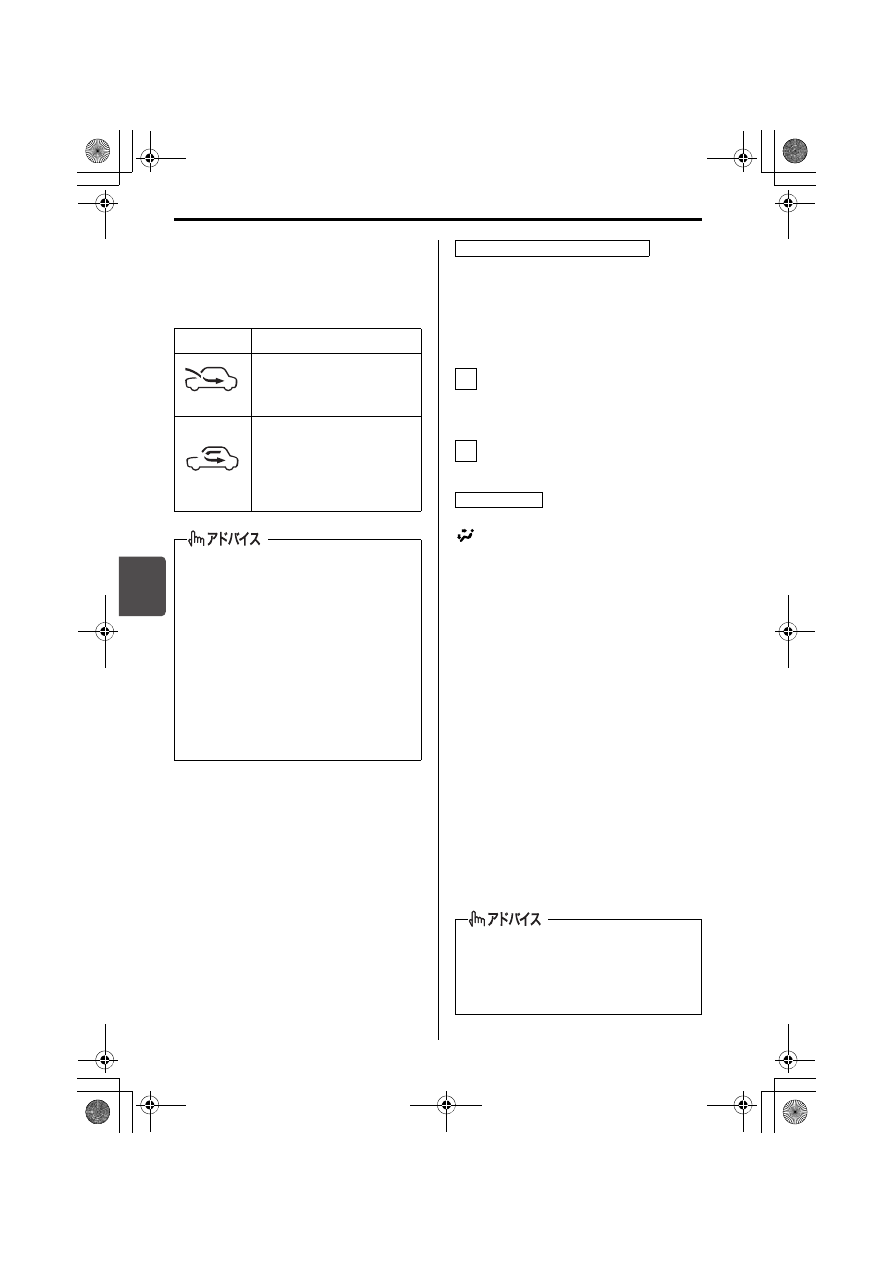

■ 内外気切替えスイッチ

内外気切替えスイッチを押すごとに、内
気循環と外気導入が交互に切り替わり、
ディスプレイの表示も切り替わります。

■ オートスイッチ

オートスイッチを押すと、ディスプレイ
に AUTO A/C が表示され、次の機能が
自動制御されます。

吹出し風量の調節

吹出し口の切替え

内気循環/外気導入の切替え

手動で内気循環を選択しているときは、
オートスイッチを押しても内気循環はそ
のままで自動制御されません。内気循環/
外気導入の切替えを自動制御にもどすに
は、次のようにします。

内外気切替えスイッチ(2)、また
はデフロスタースイッチ(8)を押
して外気導入に切り替えます。

オートスイッチを押します。

AUTO 作動中、吹出し口切替え表示が

のときに、頭寒足熱暖房になります。

足元に温かい風が吹き出し、上半身に
は比較的低い温度の風が吹き出しま
す。

エアコンを作動させると、さらに温度
差のある効果的な頭寒足熱暖房ができ
ます。

■ 温度調節ダイヤル

温 度 調 節 ダ イ ヤ ル を ま わ す と、LO、
18 ℃∼ 32 ℃、HI の間で設定温度を変更
できます。設定温度はディスプレイに表
示されます。

ダイヤルを 18 ℃から反時計方向にま
わすと、ディスプレイに LO が表示さ
れ、最大冷房になります。また、ダイ
ヤルを 3 2 ℃ から時計方向にまわす
と、ディスプレイに HI が表示され、
最大暖房になります。

表示

状態

(外気導入)

外気を導入しています。

通 常 は こ の 位 置 で お 使
いください。

(内気循環)

外気をしゃ断しています。

ト ン ネ ル 内 や 渋 滞 時 な
ど 外 気 が 汚 れ て い る と
きや、早く冷暖房したい
ときにお使いください。

長時間、内気循環にするとガラスが
くもりやすくなります。

外気と内気の温度差により、外気導
入、内気循環のどちらかに固定され
る場合があります。必要に応じて、
内外気切替えスイッチを押して切り
替えてください。

エアコンシステムへの不快な臭いの
吸着・発生を抑えるために、長時間
駐車するときは「外気導入」にして
おくことをおすすめします。

LO または HI が表示されているとき
は、急に風量が最大となったり、急に
吹出し温度が変化したりする場合があ
りますが、異常ではありません。

内気循環/外気導入の自動制御

1

2

頭寒足熱暖房

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/エアコン、ヒーター

5-27

5

■ ファン(風量)調節スイッチ

ファン(風量)調節スイッチを押すと、
風量が調節できます。風量はディスプレ
イに表示されます。

風量を大きくするときは (凸部)、風
量を小さくするときは (凹部)を押
します。

連続調節するときは、長押しします。

ファンを停止するときは、OFF スイッ
チを押します。

■ エアコンスイッチ

ファン作動中に使用できます。

エアコンスイッチを押すごとに、エア
コン(冷房・除湿機能)の作動と停止
が交互に切り替わり、ディスプレイの
表示も切り替わります。

暖房しているときにエアコンスイッチを
入れると、除湿された温風が吹き出し
て、ここち良い暖房になります。

■ 外気温表示スイッチ

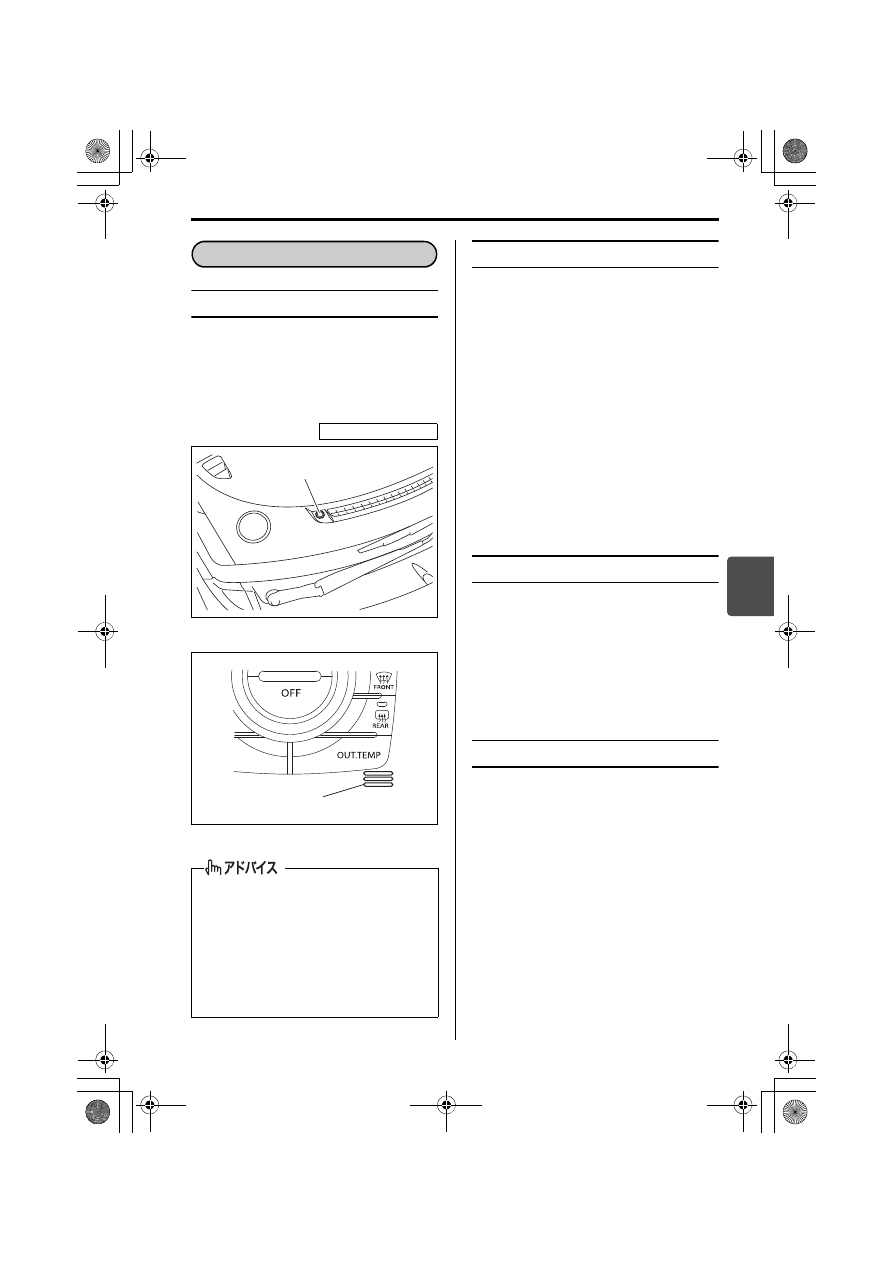

外気温表示スイッチを押すと、ディスプ
レイに約 5 秒間、外気温度が表示されま
す。
表示中にもう一度押すと、表示が消えま
す。

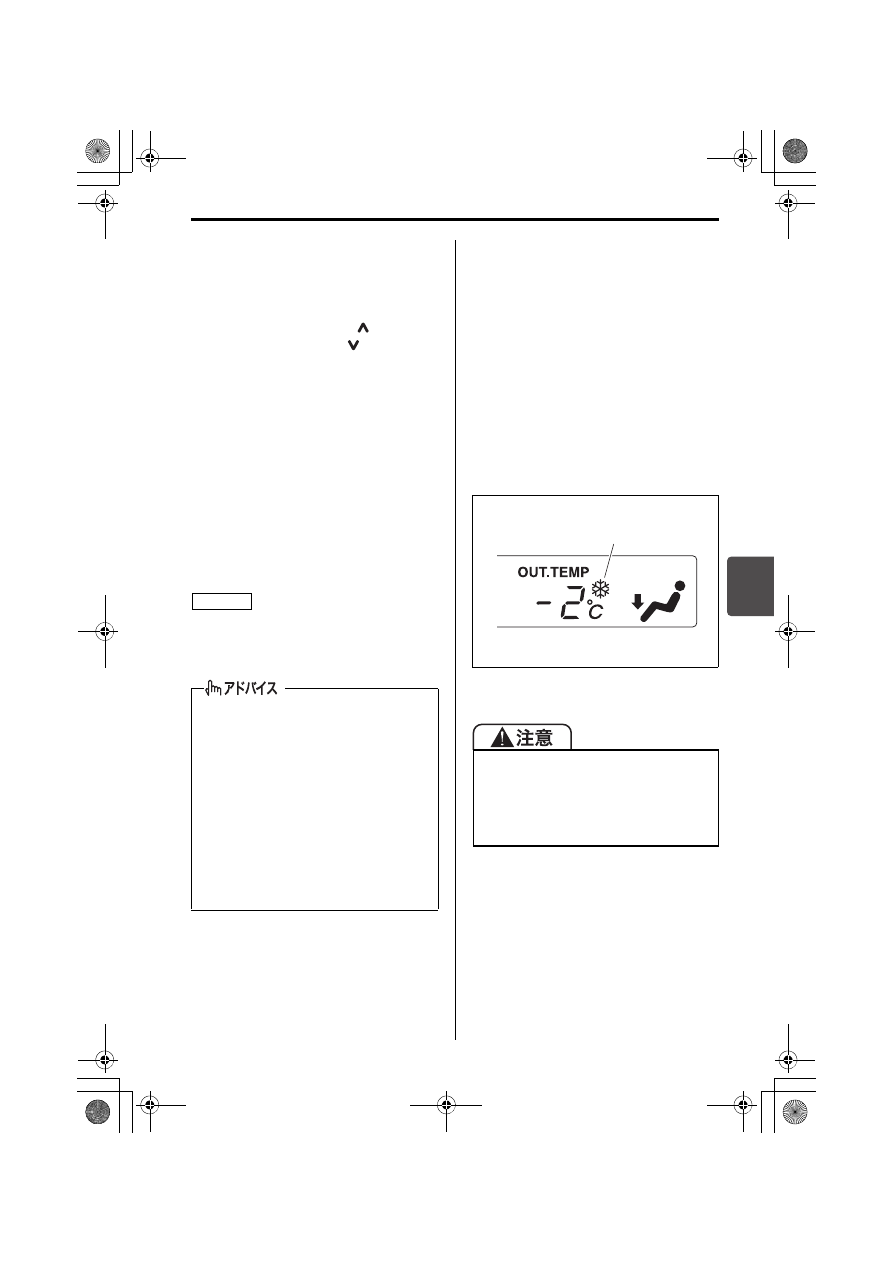

外気温が氷点下近くになると、フリー
ズマーク(雪の結晶マーク)が点灯し
ます。路面が凍結しているおそれがあ
りますので、とくに慎重に運転してく
ださい。
→ 6-16ページ

(雪道を走行するとき)

81M50520

装置保護のため、エアコンの冷却器
を通る空気の温度が0℃近くまで下が
ると、エアコンが切れます。このた
め、外気温度が0℃近くまで下がって
いるとき外気導入にすると、エアコ
ンが作動しません。

エアコンスイッチを入れると、しば
らくの間白い霧が吹き出すことがあ
ります。これはしめった空気が急に
冷やされて発生するもので、異常で
はありません。

除湿暖房

(1) フリーズマーク

フリーズマークの点灯は目安です。気
象状況によっては、フリーズマークが
点灯しなくても路面が凍結している場
合があります。注意して走行してくだ
さい。

(1)

َɁϏɂ᚜ᇉ΍ȺȬ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/エアコン、ヒーター

5-28

5

■ デフロスタースイッチ

デフロスタースイッチを押すと、自動的
にエアコンが作動し、吹出し口が切り替
わります。同時にスイッチ内の表示灯が
点灯し、ディスプレイの表示も切り替わ
ります。
もう一度押すと、デフロスタースイッチ
を押す前の制御にもどります。(オート
制御の場合、吹出し口や内外気、風量の
状態が変わることがあります)

内気循環になっているときは、外気導
入に切り替わります。

風量が自動的に増加します。ファン
(風量)調節スイッチを操作して、好
みの風量にも調節できます。

エアコンが必要ないときは、エアコン
スイッチを押して停止してください。

■ OFFスイッチ

OFF スイッチを押すと、ファンが停止し
てエアコンも止まります。

外気温はセンサー取り付け部の温度
を表示していますので、実際の外気
温と異なる場合があります。

次の場合は、正しい外気温が表示さ
れなかったり、温度表示の更新が遅
れたりすることがありますが、故障
ではありません。
・停車時または低速走行時
・外気温が急激に変化したとき(車

庫、トンネルの出入口付近など)

フリーズマークは、外気温を表示し
ていないときにも点灯します。

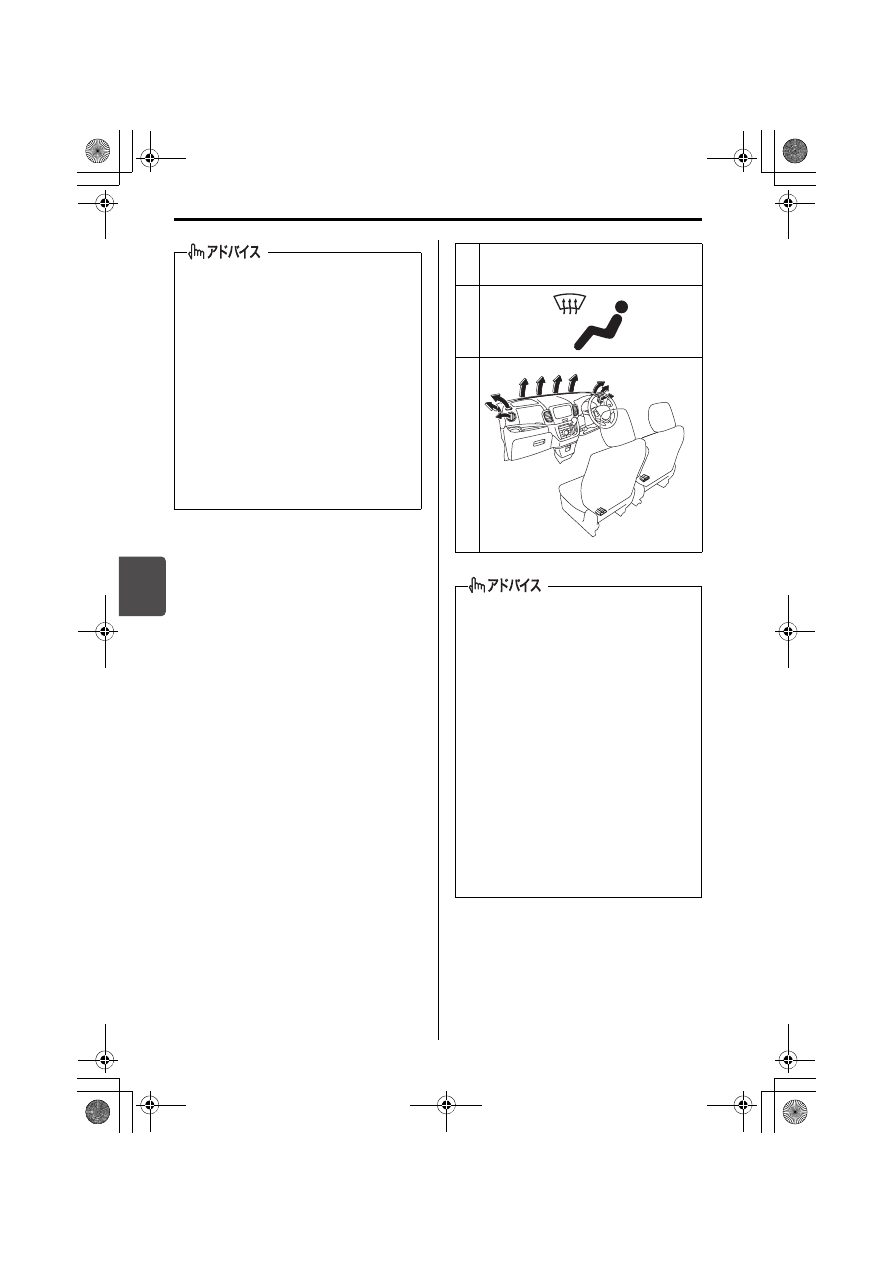

窓ガラスのくもりを取りたいとき

81M50400

内気循環に切り替えると、くもりが
取れにくくなります。

設定温度を低くすると、窓ガラスの
外側に露がつくことがあります。

設定温度を高くすると、早くくもり
が取れます。

外気温が低いときは、エアコンが作
動しないこともあります。

スイッチ内の表示灯は吹出し口表示
がデフロスター位置にあると、ファ
ンやエアコンを停止させた状態でも
点灯します。

運 転 席 や 助 手 席 の ド ア ガ ラ ス が く
もったときは、ドアガラスに風が直接
当たるようにサイド吹出し口を調節
すると、より早くくもりが取れます。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/エアコン、ヒーター

5-29

5

「ナノイー」発生装置機能

「ナノイー」(※)とは、空気中の水分
から生みだされる微粒子です。お肌と同
じ弱酸性で、人に優しいイオンです。快
適な室内を保つのに役立ちます。

※「nanoe」、

「ナノイー」および「nanoe」

マークは、パナソニック株式会社の商
標です。

「ナノイー」発生装置は、運転席側の
サイド吹出し口の奥に設置されていま
す。

ファンの作動と連動して、運転席側の
サイド吹出し口から「ナノイー」が放
出されます。

「ナノイー」作動時は、微量のオゾンが

発生し、かすかに臭うことがあります
が、森林など、自然界に存在する程度
の量なので、人体に影響はありません。

タイプ別装備

「ナノイー」発生装置は高電圧の部品
を含むため、分解・修理はしないでく
ださい。修理が必要な場合は、スズキ
販売店またはスズキ代理店にご相談く
ださい。

車内の環境(温度・湿度)・風量・風
向きによっては「ナノイー」の効果が
十分に得られない場合があります。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/エアコン、ヒーター

5-30

5

エンジン回転中、またはアイドリングス
トップシステムによるエンジンの自動停
止中に使用でき、バックドアガラスの内
側のくもりを取ります。
→ 4-73ページ

(アイドリングストップシステム)

スイッチを押すとバックドアガラスが
暖められて、スイッチ内の表示灯(1)
が点灯します。
もう一度押すとスイッチが切れます。

約 15 分連続で使用すると、自動的に
スイッチが切れます。

使用中にエンジンスイッチを

たは

(OFF)にすると、エン

ジンを再始動しても自動的にスイッチ
は入りません。

ドアミラーヒーター装備車では、同時
にドアミラーも暖められ、ミラーにつ
いたくもりを取ります。
→ 3-37ページ

(ドアミラーヒータースイッチ)

81M50412

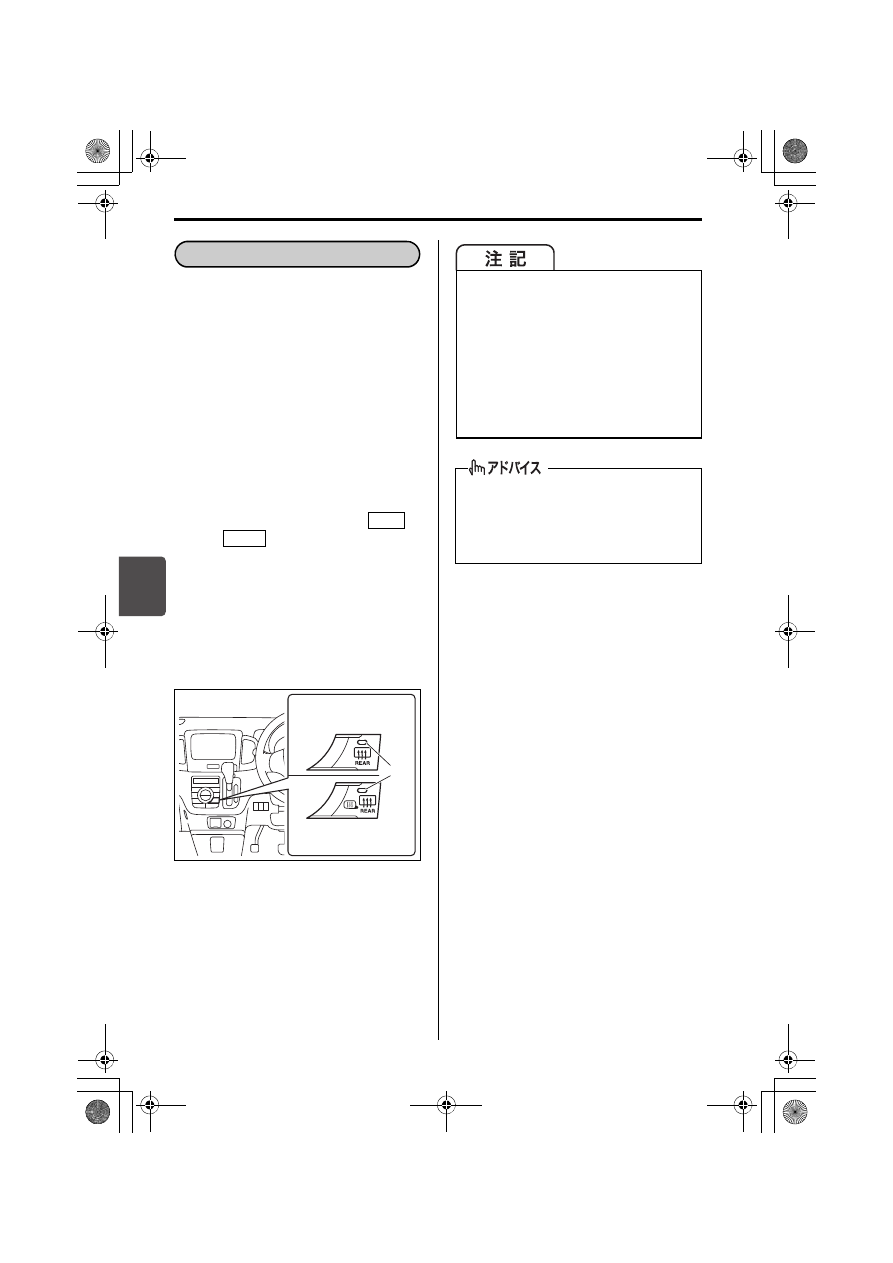

リヤデフォッガースイッチ

ACC

LOCK

ʓɬʩʳ˂ʜ˂ʉ˂
ᚽ϶᡾

ʓɬʩʳ˂ʜ˂ʉ˂
᫿ᚽ϶᡾

(1)

鉛バッテリー保護のため、くもりが
取れたらすみやかにスイッチを切っ
てください。また、雪を溶かしたり、
雨水を乾燥させたりする目的で使用
しないでください。

バックドアガラスの室内側をふくと
きは、熱線や端子を傷つけないよう
に、水を含ませたやわらかい布で熱
線に沿ってふいてください。

エンジン停止中はスイッチが入りませ
ん。(アイドリングストップシステム
装備車のエンジンの自動停止中を除
く)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/エアコン、ヒーター

5-31

5

温度感知装置

オートエアコンは、日射センサー(1)、
室温センサー(2)、外気温センサーなど
によって周囲の状況を感知し、自動制御
しています。

81M50420

82K259

エアコンガスを充填するときは

エアコンガスは、必ず冷媒 HFC134a
(R134a)を使用してください。

エアコンガスを充填するときは、スズ
キ販売店またはスズキ代理店にご相談
ください。

地球環境を守るため、エアコンガスを
大気中に放出しないでください。エア
コンの修理や廃車時の処理は、スズキ
販売店またはスズキ代理店にご相談く
ださい。

冷房性能が低下してきたと感じた場合
は、スズキサービス工場で点検を受け
てください。

長期間使用しないときは

月に 1 回程度はエアコンを作動させ、エ
アコン装置の各部にエアコンガスを循環
させてください。エアコンガスには各部
の潤滑に必要なオイルが含まれています
ので油ぎれを防ぐことにより性能を維持
します。

炎天下に駐車したときは

長時間、炎天下に駐車すると、室内が高
温になります。ドアや窓を開けて室内を
換気しながら、冷房をしてください。

日射センサーの上や周囲にものを置い
たり、ガラスクリーナーなどを吹きか
けたままにしたりしないでください。
また、室温センサーにシールなどを
貼って、ふさがないでください。セン
サー感度が低下し、正常に自動制御さ
れなくなります。

エアコンの上手な使いかた

インパネ運転席側

(1)

(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/エアコン、ヒーター

5-32

5

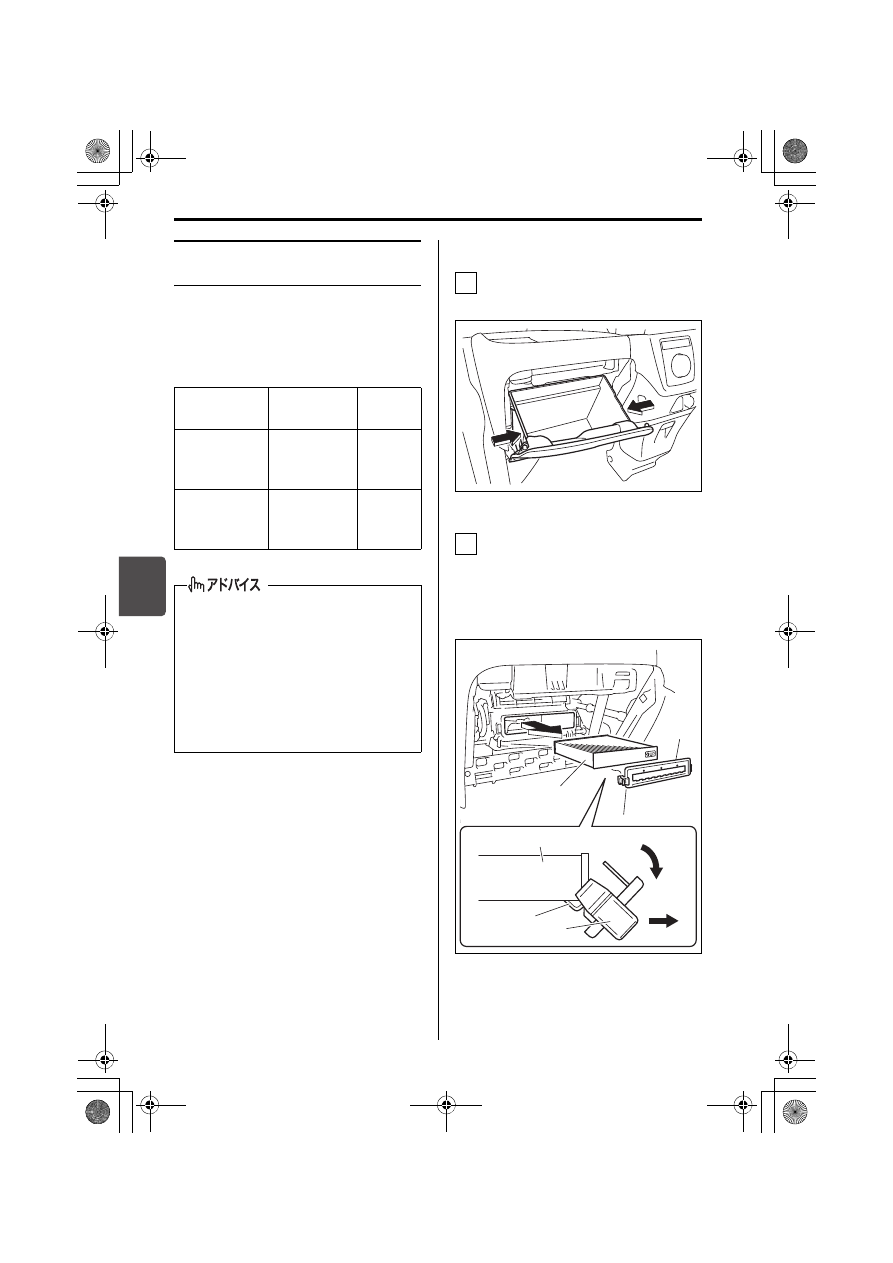

エアフィルターを清掃、交換
するときは

エアコンを快適に使用するために、エア
フィルターを取り付けています。エア
フィルターは定期的に清掃、交換してく
ださい。

■ エアフィルターの取り外し

グローブボックスの側面を矢印の方
向に押し込み、取り外します。

81M50430

ホルダー(1)を外し、エアフィル
ター(2)を取り出します。

エアフィルターが取り出しにくい
ときは、ホルダーのつめ(3)を
ひっかけて引き抜いてください。

81M50440

地域

清掃時期

の目安

交換時期

の目安

寒冷 地、粉じ
んの多い地域

5,000 km
ごと、または
6か月ごと

車検ごと

上記以外の
地域

10,000 km
ごと、または
12か月ごと

車検ごと

エアフィルターを清掃または交換の
際は、車内部品を破損するおそれが
ありますので、スズキ販売店または
ス ズ キ 代 理 店 で の 清 掃 / 交 換(有
料)をおすすめします。

新しいエアフィルターはスズキ販売
店またはスズキ代理店でご購入くだ
さい。

1

2

(3)

(2)

(1)

(1)

(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/オーディオ

5-33

5

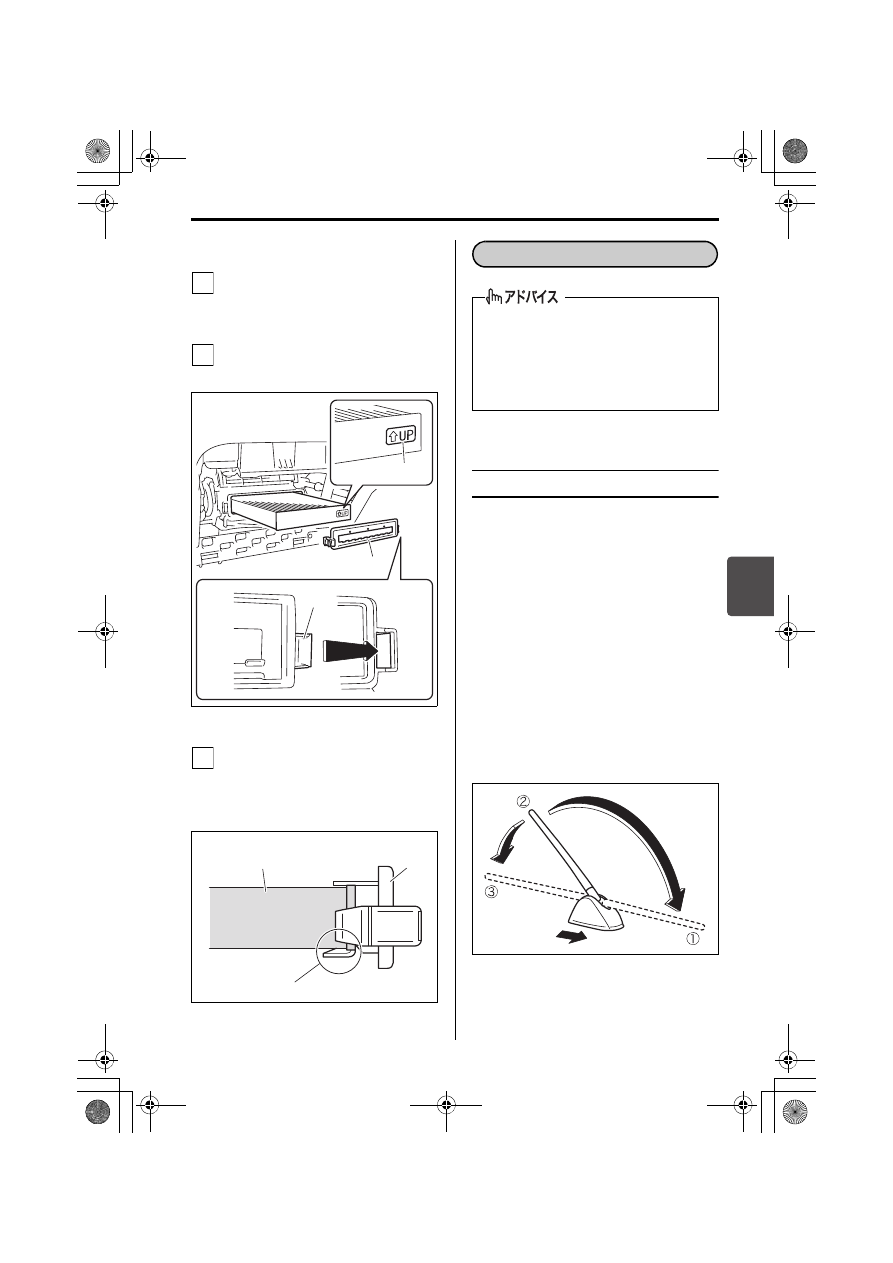

■ エアフィルターの取り付け

エアフィルターは、取り付け方向
マーク(1)の矢印を上向きにして
挿入します。

ホルダー(3)右側のつめ(2)を
ケース側にひっかけます。

81M50451

ホルダー(3)下部のつめを、次の
図のようにフィルター(5)の下に
入れた状態(4)にして、ホルダー
を取り付けます。

81M50460

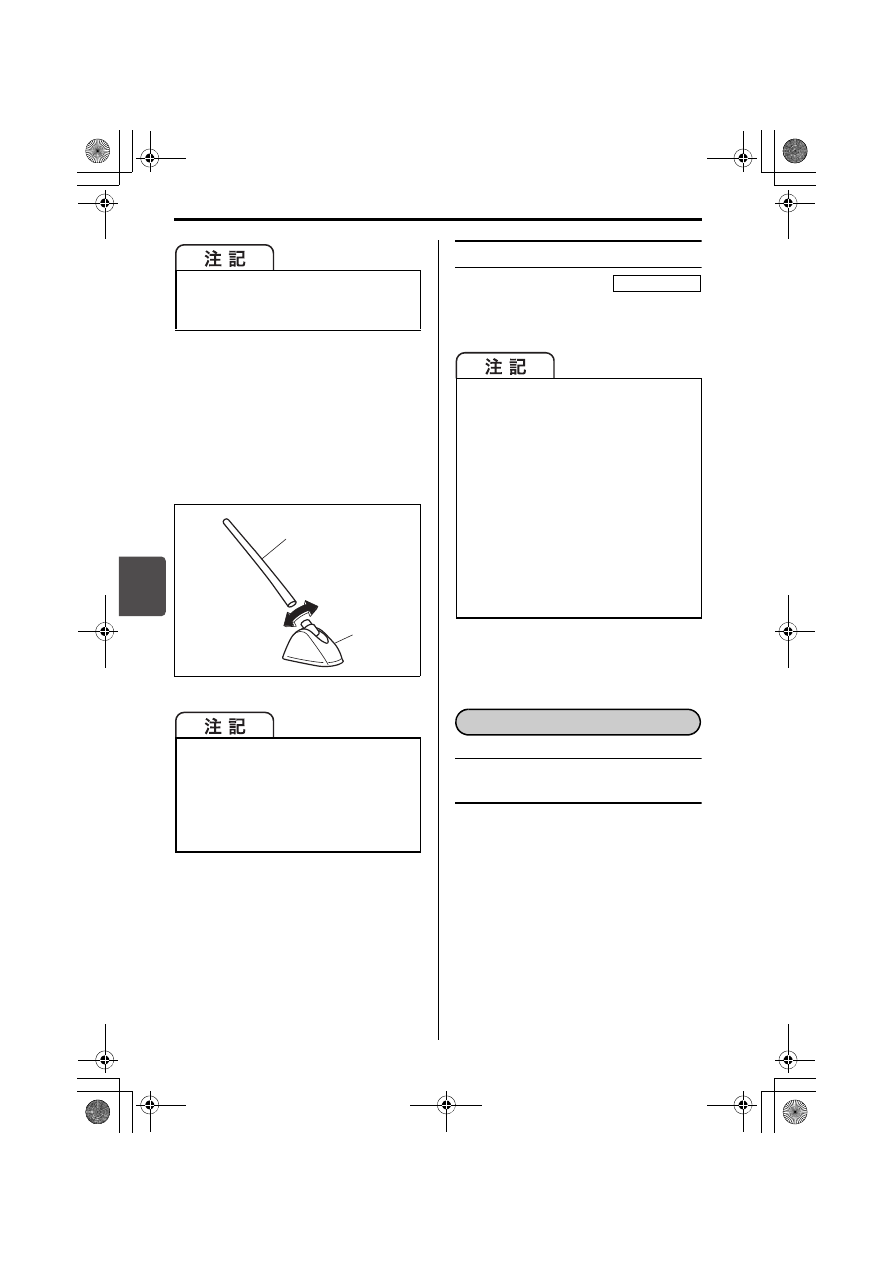

ルーフアンテナ

車両後部の運転席側にあります。

■ 調節

アンテナの位置は 3 段階(①、②、③)
に調節できます。

調節は手でアンテナを動かして行ない
ます。

ラジオやテレビを視聴するときは、ア
ンテナを②の位置に固定してくださ
い。
アンテナが①または③の位置に倒れて
いると、ラジオやテレビの受信が正常
にできないことがあります。

50M0162

1

2

(2)

(1)

(3)

3

(4)

(3)

(5)

アンテナで受信できるラジオやテレビ
(タイプ別装備)の電波は使用環境に
より変わるため、ビルの谷間などでは
良好な受信状態を保てないことがあり
ます。

オーディオ

アンテナ

Ұ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/オーディオ

5-34

5

■ 脱着

取り外すときはアンテナ(1)を反時
計方向にまわします。

再び取り付けるときは手でアンテナを
ベース部(2)にねじ込み、しっかり
と取り付けてください。

50M0160

ガラスアンテナ

フロントガラス上部に内蔵されていま
す。

安全運転のさまたげにならな
い音量でお聞きください

音楽などを聞いているときに、車内ま
たは車の近くで携帯電話を使用する
と、スピーカーからノイズ(雑音)が
聞こえることがあります。これは故障
ではありません。

ナビゲーションまたはオーディオが不
法電波の影響を受けると、正常に作動
しないことがあります。

ナビゲーションまたはオーディオの機
能については、付属の取扱説明書をお
読みください。

車庫の天井などにアンテナが当たると
きは、手でアンテナを①または③の位
置に倒してください。

次のようなときには、アンテナを取り
外してください。アンテナを損傷する
おそれがあります。

自動洗車機にかけるとき

ボディカバーをかけるとき

降雪時に長時間駐車するとき

(2)

(1)

፻ɑɞ

፿ɓ

アンテナ線部に次のようなものを貼
り付けないでください。受信感度が
低下したり、ノイズ(雑音)が入る
おそれがあります。
・金属が含まれるウインドーフィル

・そのほかの金属物(スズキ純正用

品を除く)

フロントガラスの室内側をふくとき
は、ア ン テ ナ 線 を 傷 つ け な い よ う
に、水を含ませたやわらかい布でア
ンテナ線に沿ってふいてください。

タイプ別装備

オーディオ機能について

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     17      18      19      20     ..
