(320,1)

Model: C27-JPN(OEM) ]

320

アドバイス

以下の操作や状況により、進路予測が正しくできず、駐⾞⾞両などの障害物が障害物
⽬安線の内側に⼊り込む、駐⾞場所がずれるなど、パーキングアシストが正常に機能
しない場合があります。

⾛⾏中にセレクトレバーを切り替えたとき

急発進、急停⽌、急なセレクトレバー操作をしたとき

タイヤの空気圧が低いとき、極端に摩耗しているとき

⼯場出荷時装着タイヤ以外のタイヤを装着しているとき

積荷などで⾞両が傾いているとき

画⾯のエラー表⺬について

パーキングアシストに異常があると、画⾯に警告メッセージが表⺬され、⾃動的に解除
されます。

パーキングアシスト使⽤中に警告が表⺬されたときは安全な場所に停⽌して、⼀度エン
ジンを切ってから再始動してください。

上記の操作を⾏っても警告が表⺬される、もしくはパーキングアシストが起動できない
ときは、システムの異常が考えられます。通常⾛⾏には⽀障はありませんが、スズキ
サービス⼯場で点検を受けてください。

カメラシステム

パーキングアシストに関する注意事項




-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

(322,1)

Model: C27-JPN(OEM) ]

322

マップランプ/ルームランプの使いかた

マップランプは、フロントシート天井部
の中央にあります。

ルームランプは、セカンドシート天井部
の中央にあります。

次のように点灯・消灯します。

スイッチA

スイッチ

位置

点灯・消灯のしかた

ON

常時点灯

DOOR

(中⽴)

スイッチが中⽴位置にある
ときにドア(デュアルバッ
クドアを除く)を開けると
点灯し、閉めると消灯しま
す。

OFF

消灯

スイッチB

スイッチ

位置

点灯・消灯のしかた

ON

常時点灯

OFF

(⽔平)

スイッチAが中⽴のとき、
ドア(デュアルバックドア
を 除 く ) を 開 け る と 点 灯
し、閉めると消灯します。

アドバイス

エンジンが停⽌しているときは、⻑
時間マップランプやルームランプを
点 灯 さ せ な い で く だ さ い 。 バ ッ テ
リーがあがるおそれがあります。

知識

キー連動室内照明システム

ド ア の 施 錠 、 解 錠 に 連 動 し て 、 ス
イッチAがDOOR

位置にあると、

次の条件で点灯します。

電源ポジションをOFFにしてから約
15秒間

電源ポジションがOFFのとき、ドア
を解錠してから約15秒間

電源ポジションがOFFのとき、ドア
を閉めてから約15秒間

ドアが開いているとき

マルチインフォメーションディスプ
レイで「設定

」Þ「⾞両設定」

Þ「ライト/照明」Þ「⾃動室内灯」
を選択すると、キー連動室内照明シ
ステム機能のON・OFFを切り替えるこ
とができます。
設定の詳細については、⾞両設定を
お読みください。

室内照明

マップランプ/ルームランプ/ラゲッジルームランプ


-------------------------------------------------------------------------------------------------------------------------------------------------------------

(323,1)

Model: C27-JPN(OEM) ]

知識

画⾯の切り替えかた (P.71)
⾞両設定 (P.88)

バッテリーセーバー

バッテリーあがりを防⽌するため、
マップランプおよびルームランプは
10分以上点灯し続けると、⾃動的に
消灯します。

323

$:⾞両型式、オプションなどで異なる装備

室内照明

マップランプ/ルームランプ/ラゲッジルームランプ

次ページに続く


-------------------------------------------------------------------------------------------------------------------------------------------------------------

(324,1)

Model: C27-JPN(OEM) ]

324

ラゲッジルームランプの使いかた

次のように点灯・消灯します。

スイッチ位

点灯・消灯のしかた

OFF

消灯

中⽴位置

デュアルバックドアを開け
ると点灯し、閉めると消灯
します。

ON

常時点灯

アドバイス

エンジンが停⽌しているときは、⻑
時間点灯させないでください。バッ
テリーがあがるおそれがあります。

知識

バッテリーセーバー

バッテリーあがりを防⽌するため、
ラゲッジルームランプは10分以上点
灯 し 続 け る と 、 ⾃ 動 的 に 消 灯 し ま
す。

室内照明

マップランプ/ルームランプ/ラゲッジルームランプ


-------------------------------------------------------------------------------------------------------------------------------------------------------------

(325,1)

Model: C27-JPN(OEM) ]

ティッシュボックス収納

スマートマルチセンターシート部にあり
ます。

ストラップを引いてスマートマルチ
センターシートの背もたれを前に倒
します。

ロックノブを引きながらふたを開け
ます。

※ふたを閉めるときは、ふたを上から押し
てロックさせます。

注意

ふたを開けたまま⾛⾏しない。
収納した物が⾶び出したりして、思
わぬケガをしたり、事故につながる
おそれがあります。

ふ た を 開 け た ま ま で ⼿ を 掛 け る な
ど、ふたに無理な⼒を掛けない。
破損して思わぬケガをするおそれが
あります。

325

$:⾞両型式、オプションなどで異なる装備

収納装備

ティッシュボックス収納


-------------------------------------------------------------------------------------------------------------------------------------------------------------

(326,1)

Model: C27-JPN(OEM) ]

326

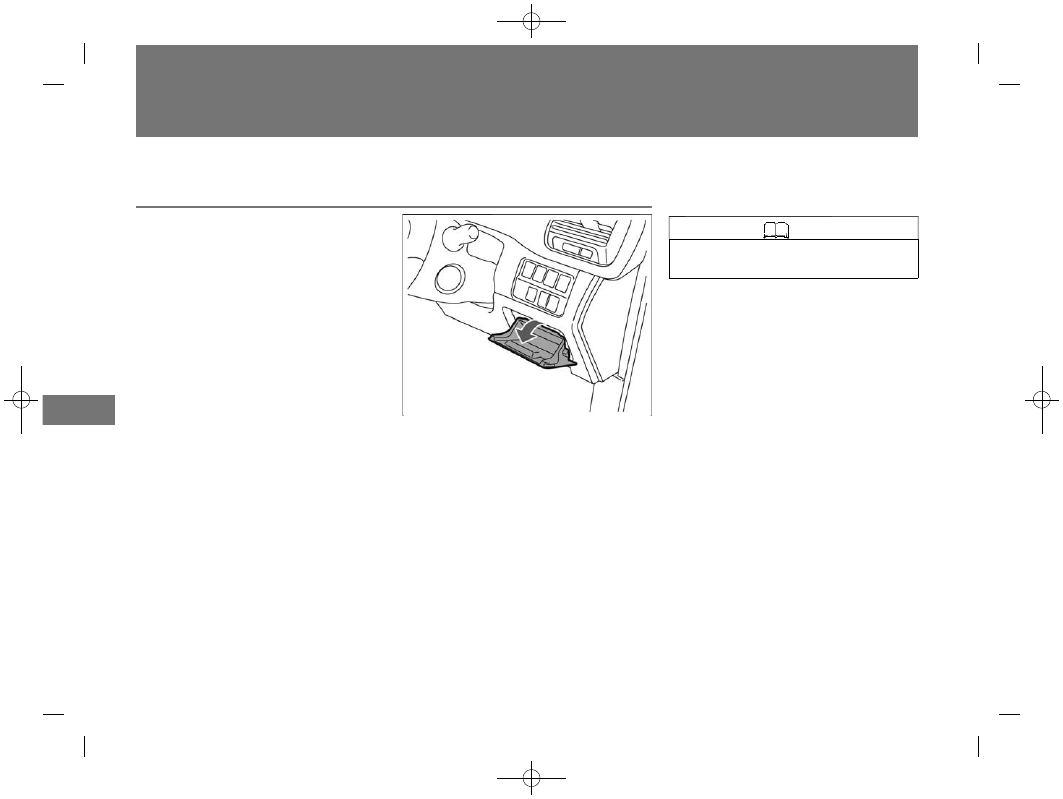

運転席ロアボックス

ふたを引いて開けます。

閉めるときは、前⽅へ押してロックしま
す。

知識

ふたを開けると、ETC⾞載器

があり

ます。

収納装備

運転席ロアボックス


-------------------------------------------------------------------------------------------------------------------------------------------------------------

(327,1)

Model: C27-JPN(OEM) ]

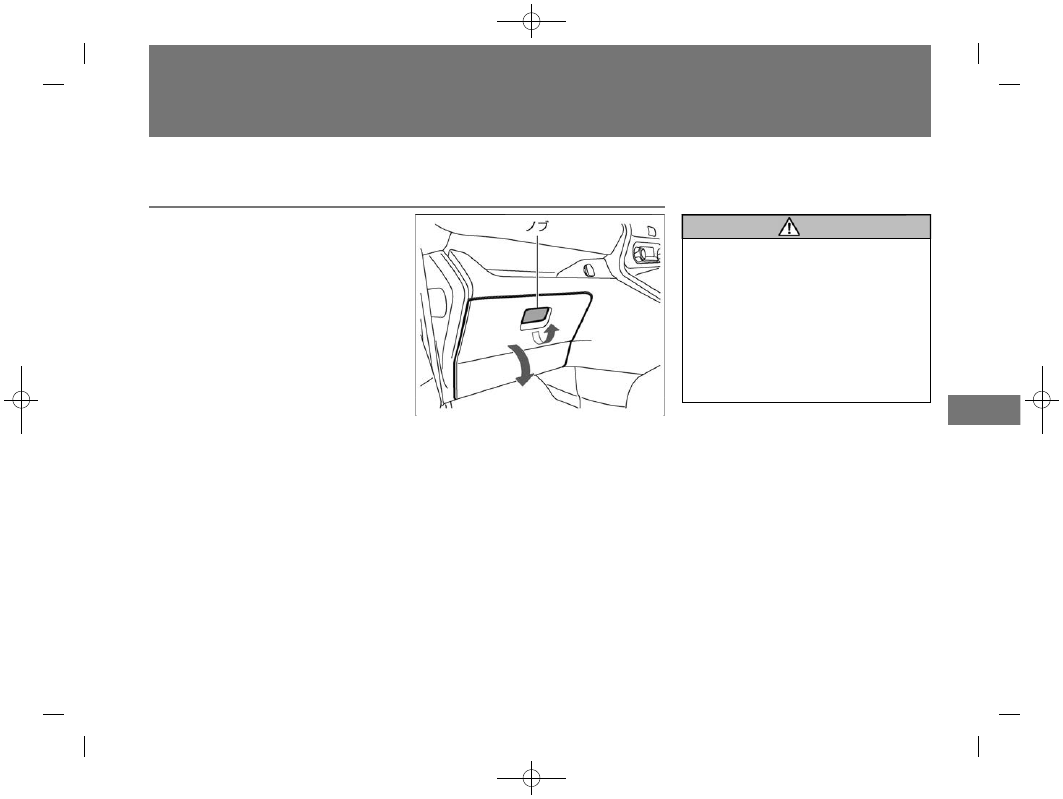

グローブボックスの使いかた

開けるときは、ノブを⼿前に引きます。

閉めるときは、ロックするまでふたを押
します。

注意

グローブボックスを開けたまま⾛⾏
しない。
⾛⾏中に収納したものが⾶び出した
り、開いたふたが⾝体に当たるなど
して、思わぬケガをするおそれがあ
ります。

ふたを開けるときは、ゆっくり開け
る。
ふたを全開にしたとき⾝体に当たる
おそれがあります。

327

$:⾞両型式、オプションなどで異なる装備

収納装備

グローブボックス


-------------------------------------------------------------------------------------------------------------------------------------------------------------

(328,1)

Model: C27-JPN(OEM) ]

328

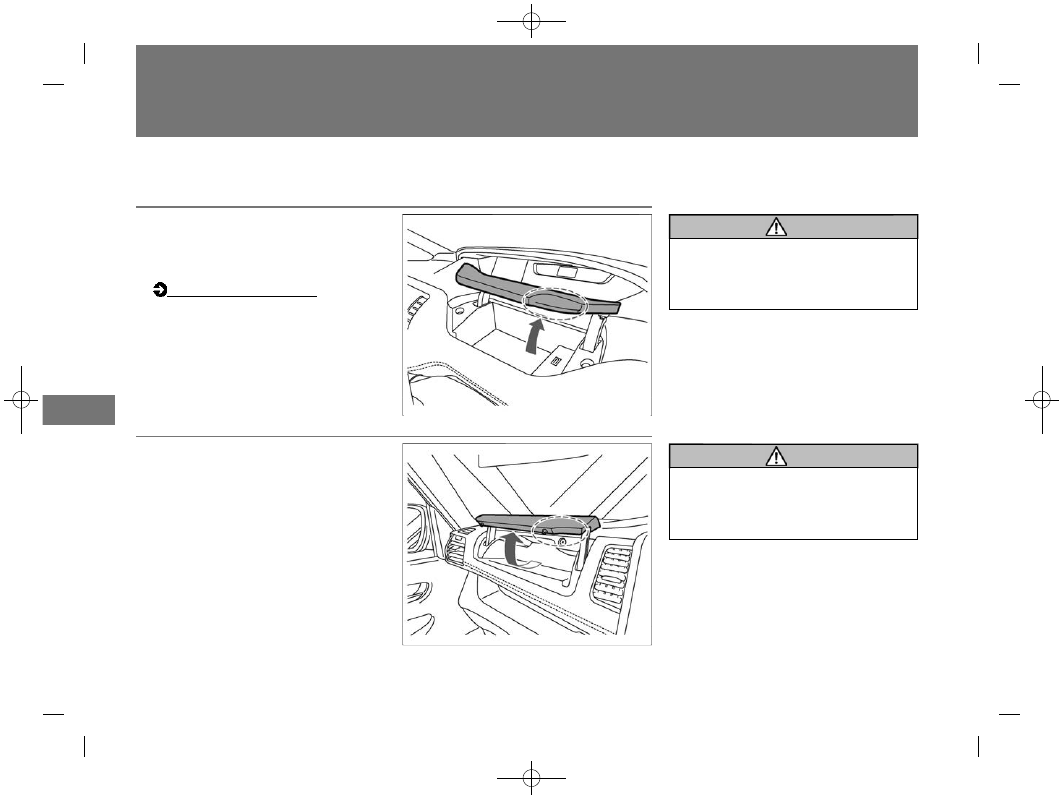

運転席アッパーボックス

切り⽋き部を持ち上げます。

閉めるときは、押し戻します。

ボックス内部にUSB電源ソケットがあり
ます。

USB電源ソケット (P.336)

注意

ふたを開けたまま⾛⾏しない。
収納した物が⾶び出したりして、思
わぬケガをしたり、事故につながる
おそれがあります。

助⼿席アッパーボックス

切り⽋き部を持ち上げます。

閉めるときは、押し戻します。

注意

ふたを開けたまま⾛⾏しない。
収納した物が⾶び出したりして、思
わぬケガをしたり、事故につながる
おそれがあります。

収納装備

運転席/助⼿席アッパーボックス


-------------------------------------------------------------------------------------------------------------------------------------------------------------

(329,1)

Model: C27-JPN(OEM) ]

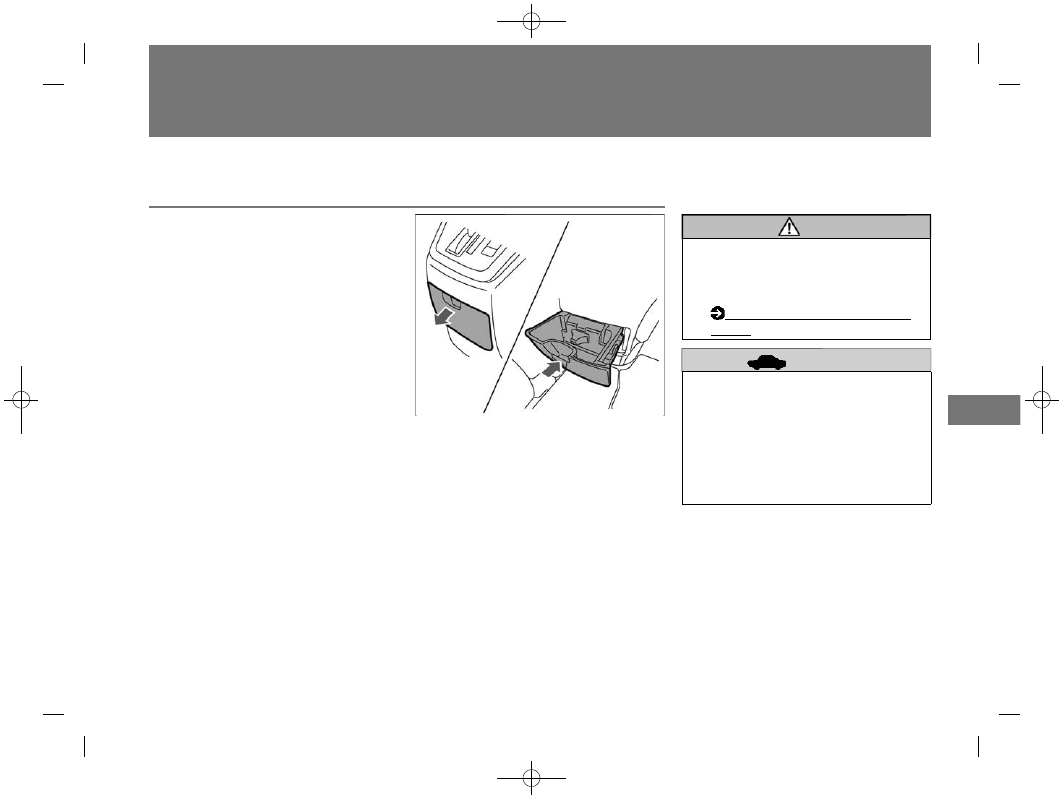

フロントシート⽤ドリンクホルダーについて

⼿前に引き出して使います。

格納するときは、押し戻します。

注意

ショッピングフックに3kg以上の物を
掛けない。
ドリンクホルダーが破損するおそれ
があります。

ショッピングフックの使いかた

(P.341)

アドバイス

物を⼊れたまま格納しないでくださ
い。 ⼊れた物やドリンクホルダーが
破損します。

フロントシートからセカンドシート
に移動するときや、スマートマルチ
センターシートをフロントシート側
に移動させるときは、ドリンクホル
ダーを格納してください。

329

$:⾞両型式、オプションなどで異なる装備

収納装備

ドリンクホルダー/ボトルホルダー

次ページに続く


-------------------------------------------------------------------------------------------------------------------------------------------------------------

(330,1)

Model: C27-JPN(OEM) ]

330

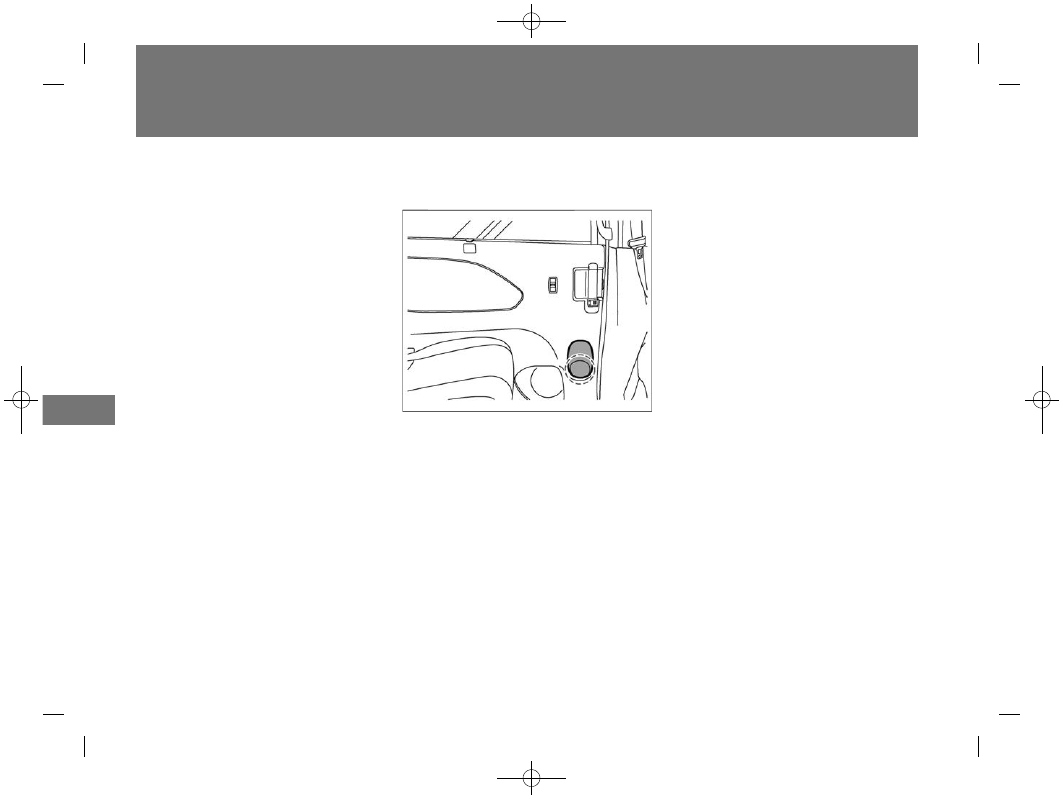

サードシート⽤ドリンクホルダー

サードシートの横にあります。

収納装備

ドリンクホルダー/ボトルホルダー


-------------------------------------------------------------------------------------------------------------------------------------------------------------

(331,1)

Model: C27-JPN(OEM) ]

ボトルホルダー

■ フロントドアポケット(前席ドア)左右

ペットボトルのふたを閉めてから収納し
てください。

331

$:⾞両型式、オプションなどで異なる装備

収納装備

ドリンクホルダー/ボトルホルダー

次ページに続く


-------------------------------------------------------------------------------------------------------------------------------------------------------------

(332,1)

Model: C27-JPN(OEM) ]

332

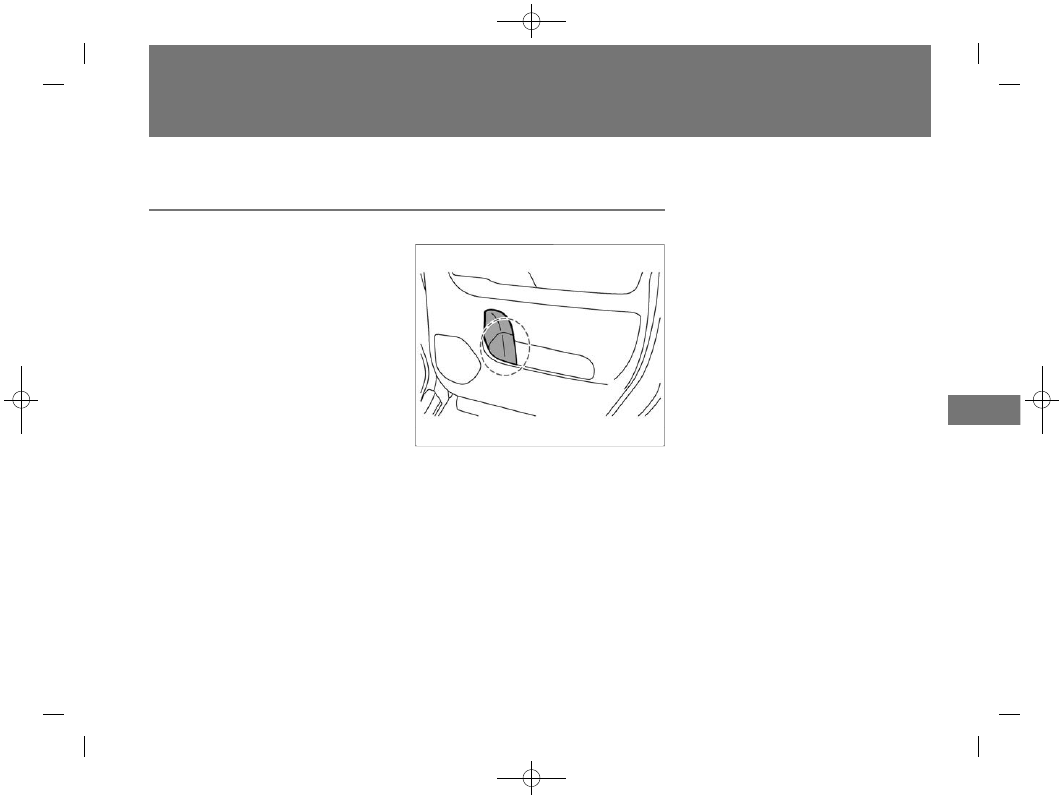

■ スライドドアポケット左右

ペットボトルのふたを閉めてから収納し
てください。

収納装備

ドリンクホルダー/ボトルホルダー


-------------------------------------------------------------------------------------------------------------------------------------------------------------

(333,1)

Model: C27-JPN(OEM) ]

ドリンクホルダー/ボトルホルダーに関する注意事項

注意

運転中に飲物を出し⼊れしない。
運転中に飲物を出し⼊れすると前⽅不注意となり、思わぬ事故につながるおそれがあ
ります。運転中は信号待ちなどの停⾞中に飲物を出し⼊れしてください。

熱い飲物を置かない。
熱い飲物をドリンクホルダーに置くと、⾛⾏中にこぼれたり、⾶び散ったりして、乗
員がやけどを負うおそれがあります。

いっぱいに満たされた容器を置かない。
飲物や液体がいっぱいに満たされた容器をドリンクホルダーに置くと、⾛⾏中にこぼ
れたり、漏れだしたりして、⾞両の電⼦機器などに損傷を与えるおそれがあります。

飲物をこぼさないように注意する。
飲物の容器の形によっては、確実に固定されないおそれがあります。

⾞室内のスイッチや画⾯などに飲物をこぼさないようにする。
故障や⽕災のおそれがあります。

333

$:⾞両型式、オプションなどで異なる装備

収納装備

ドリンクホルダー/ボトルホルダー


-------------------------------------------------------------------------------------------------------------------------------------------------------------

(334,1)

Model: C27-JPN(OEM) ]

334

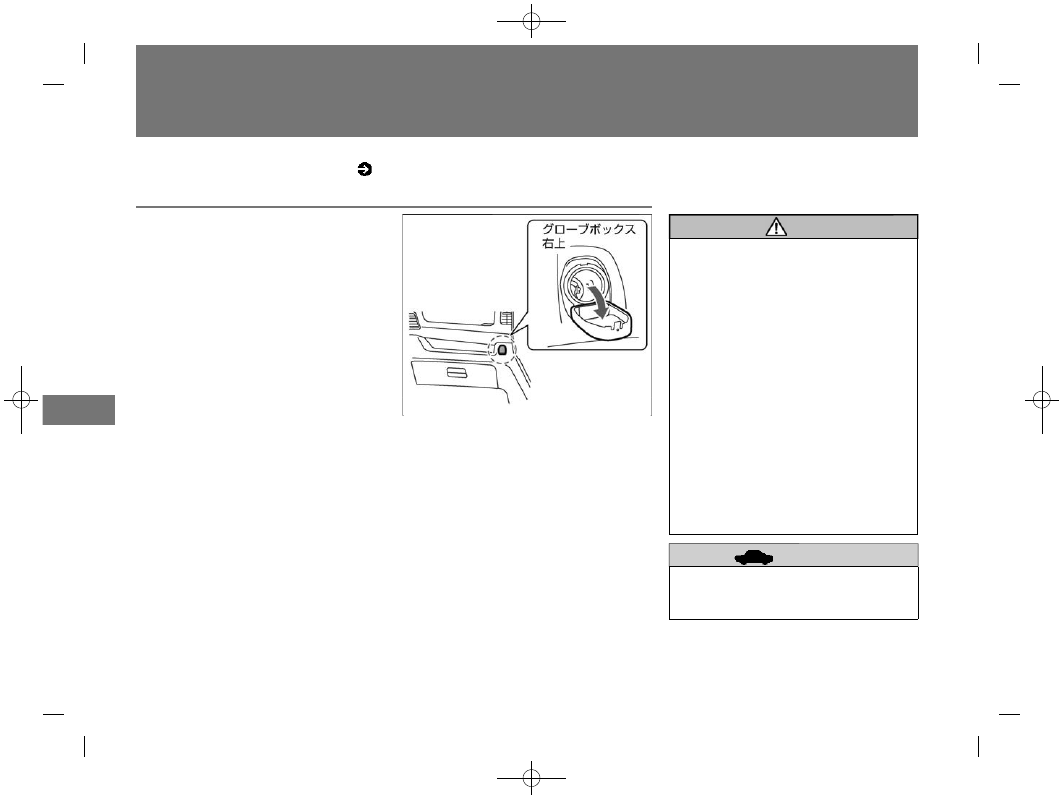

アクセサリーソケットの使いかた

アクセサリーソケットはグローブボック
スの右上にあります。

ふたを開けて使います。

使⽤しないときは、ふたを閉めます。

容量は、12V(ボルト)、10A(アンペ
ア)、120W(ワット)です。

相⼿プラグを挿⼊したり抜いたりすると
きは、使⽤機器側の電源をOFFにする
か、電源ポジションをOFFにしてくださ
い。

注意

ア ク セ サ リ ー ソ ケ ッ ト を 使 う と き
は、次のことを守る。
アクセサリーソケットの不適切な使
⽤は、⾞両のヒューズが切れるだけ
でなく、最悪の場合、⾞両⽕災やや
けどのおそれがあります。

2マタソケットなどでタコ⾜配線を
しない

消費電⼒120W以下のものを使⽤す

相⼿プラグをソケットの奥までき
ちんと挿⼊する

使⽤中や使⽤後はソケットやプラ
グに注意する

シガーライターをソケットに差し
込まない

ソケットに⽔をかけたり、指や⾦
属などを⼊れたりしない

アドバイス

バッテリーあがりを防⽌するため、
エンジンをかけた状態で使⽤してく
ださい。また、⻑時間使⽤したり、

その他の室内装備

アクセサリーソケット

カーアクセサリーの電源をとるときに使います。電源ポジションがONまたはOFF(ACC状態)のとき使えます。
ACC状態については、オートACC機能(

P.205)をお読みください。


-------------------------------------------------------------------------------------------------------------------------------------------------------------

(335,1)

Model: C27-JPN(OEM) ]

アドバイス

エアコン、ヘッドライト、リヤウイ
ンドーデフォッガーなどを同時に使
⽤しないでください。

335

$:⾞両型式、オプションなどで異なる装備

その他の室内装備

アクセサリーソケット


-------------------------------------------------------------------------------------------------------------------------------------------------------------
