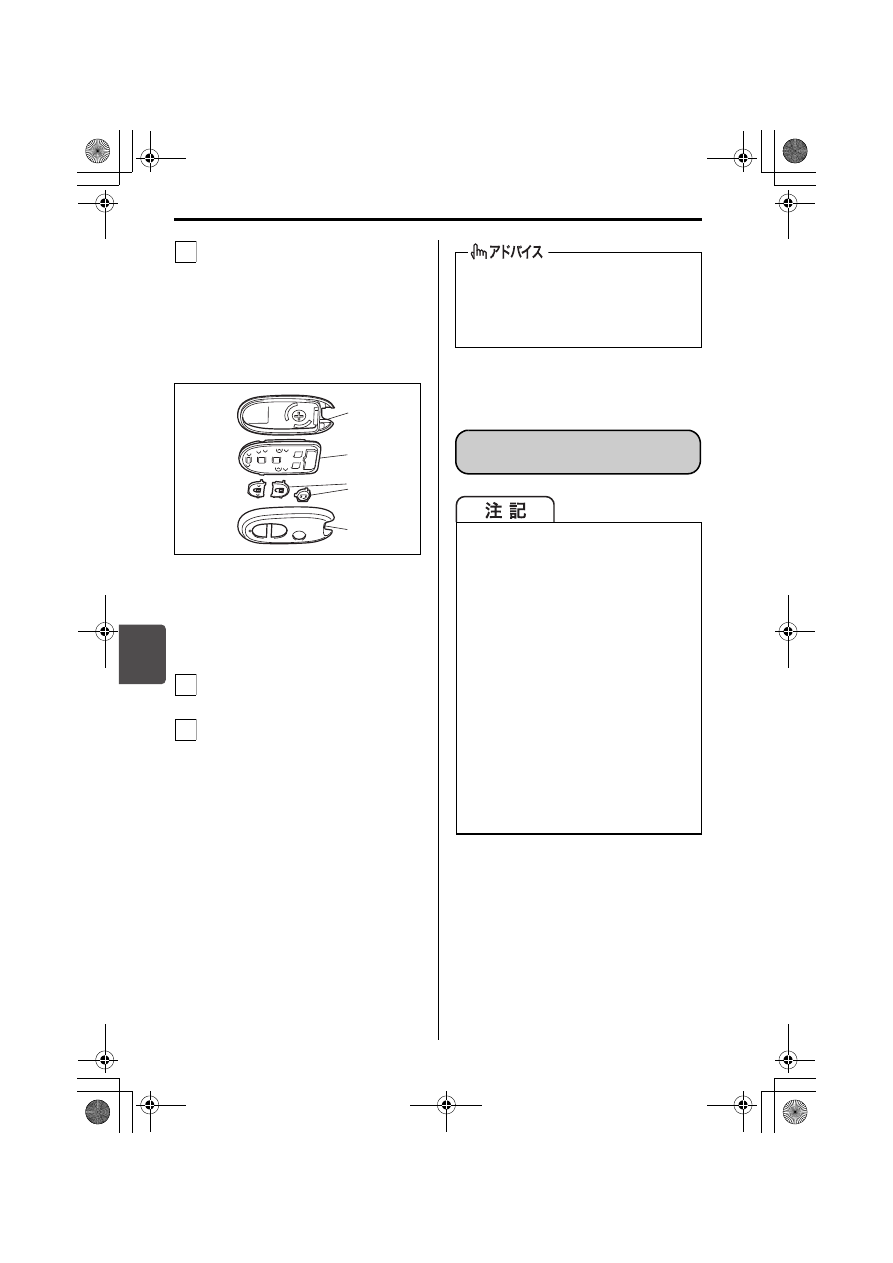

お車との上手なつきあいかた/お手入れ

6-10

ケースを組み付けます。

ケースのあわせ部分のすきまが均

等になるように確実にはめ込みま
す。

万一部品がばらけてしまった場合

は、次の図を参考に組み付けてく
ださい。

81M60010

上図の携帯リモコンは代表例です。お
車のタイプにより異なります。

キーを格納します。

携帯リモコンが正常に作動するか確
認します。

■ 携帯リモコン電池消耗警告灯

のリセットのしかた

電池交換前に携帯リモコン電池消耗警告
灯が点灯していた場合は、電池交換後に
次の操作を行なって警告灯をリセットし
てください。

キーレスエントリーによるドアの施
錠・解錠を2回以上繰り返す
→ 3-4ページ

(キーレスエントリー)

→ 3-9ページ

(携帯リモコン電池消耗警告灯)

(3)内部ユニット

(4)スイッチ

(5)アッパーケース (6)ロアケース

4

(5)

(6)

(4)

(3)

5

6

所持している予備の携帯リモコンの電
池が正常な場合、予備の携帯リモコン
で上記の操作を行なっても警告をリ
セットできます。

ワイパーブレード、ブレードラバー
はスズキ純正品の使用をおすすめし
ます。スズキ純正品以外のものを使
用すると適切に取り付けできないお
それがあります。

ワイパーブレードラバーは傷んでい
る と、拭 き 取 り が き れ い に で き な
かったり、ガラスに傷が付くおそれ
が あ り ま す。定 期 的 に ワ イ パ ー ブ
レードラバーを点検し、傷んでいる
場合は交換してください。

ワイパーブレード、ブレードラバー
を交換するときはワイパーアームお
よびワイパーブレードがガラスに当
たらないようにしてください。ガラ
スに当たるとガラスが破損したり傷
が付くおそれがあります。

ワイパーブレードラバーの

交換

000-取扱説明書.book  10 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/お手入れ

6-11

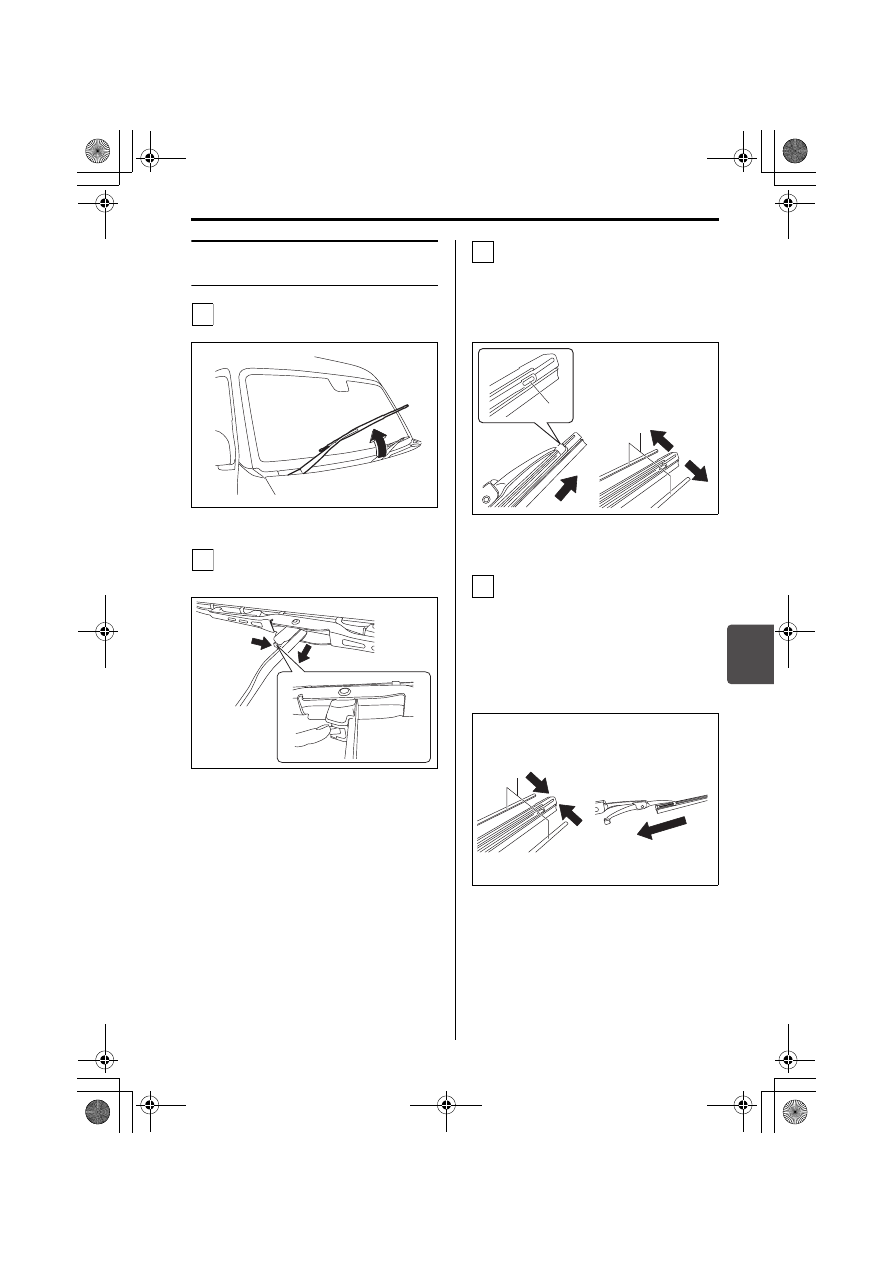

フロントワイパーブレードの
交換

ワイパーアームを起こします。

64P1012

ツメを押しながらワイパーブレード
をワイパーアームから外します。

64P1013

ブレードラバーをワイパーブレード
のストッパー( 1 ) から外れるまで
引っ張り取り外します。ブレードラ
バーからリテーナー(2) を取り外し
ます。

64P1014

新品のブレードラバーにリテーナー
(2) を取り付けます。そのあと、ブ
レードラバーをワイパーブレードに
差し込みます。ブレードラバーを取
付けるときは、ストッパーのない方
からワイパーブレードに差し込みま
す。

64P1015

1

2

(1) ストッパー

(2) リテーナー

3

(1)

(2)

4

(2)

000-取扱説明書.book  11 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/お手入れ

6-12

ブレードラバーを差し込んだあと
は、ワイパーブレードーのストッ
パーに押し込んでブレードラバーを
確実に固定します。

52R60100

ワイパーアームにワイパーブレード
を取り外したときと逆の手順で取り
付けます。ワイパーブレードがワイ
パーアームに確実に固定されている
ことを確認してください。

助手席側、運転席側の順にワイパーアー
ムを戻します。

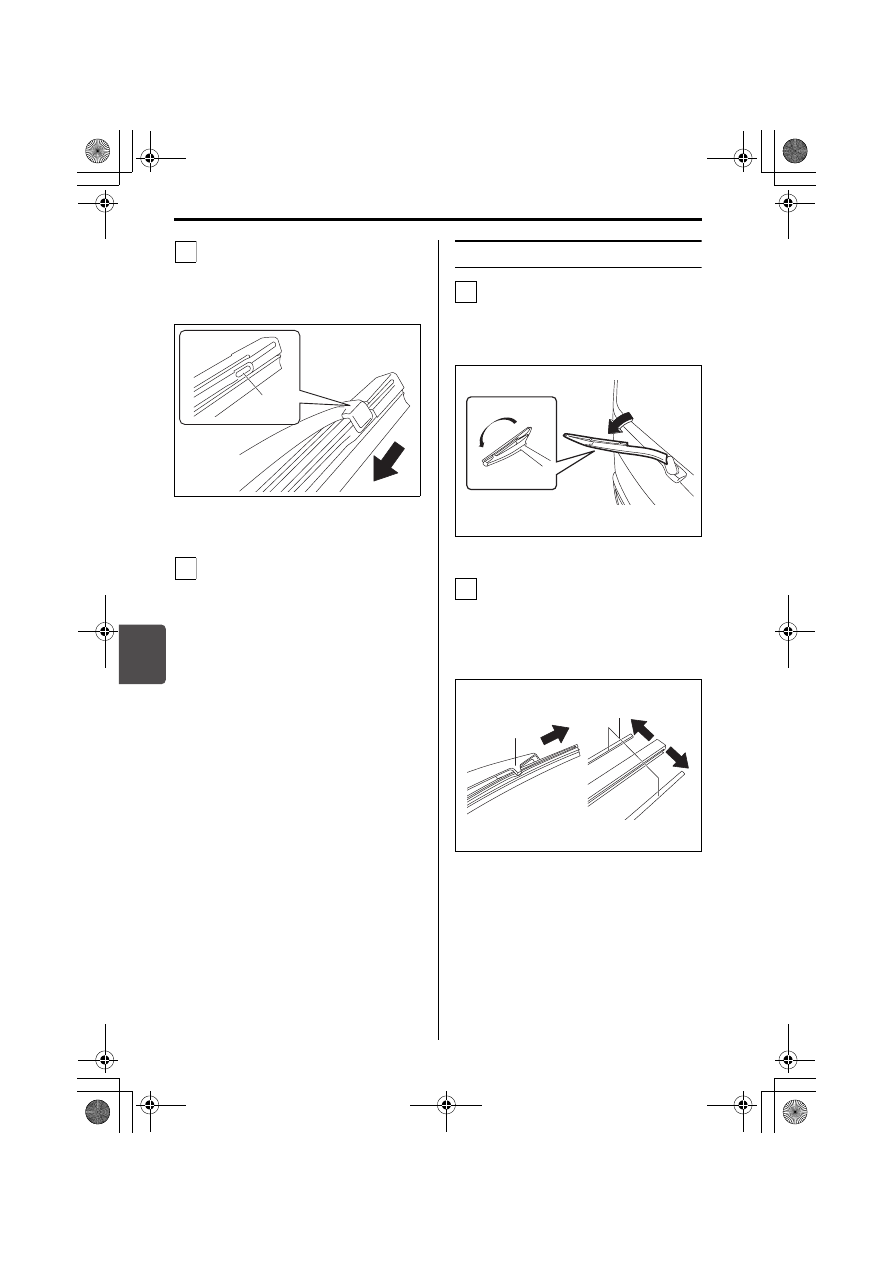

リヤワイパーブレードの交換

ワイパーアームを起こします。起こ
したあと、ワイパーブレードを回転
させてワイパーブレードをワイパー
アームから外します。

64P1016

ブレードラバーの先端を引っ張りワ
イパーブレードのストッパー(1) か
ら外し取り外します。取り外したブ
レードラバーからリテーナー(2) を
取り外します。

52R60120

(1) ストッパー

5

(1)

6

(1) ストッパー

(2) リテーナー

1

2

(1)

(2)

000-取扱説明書.book  12 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

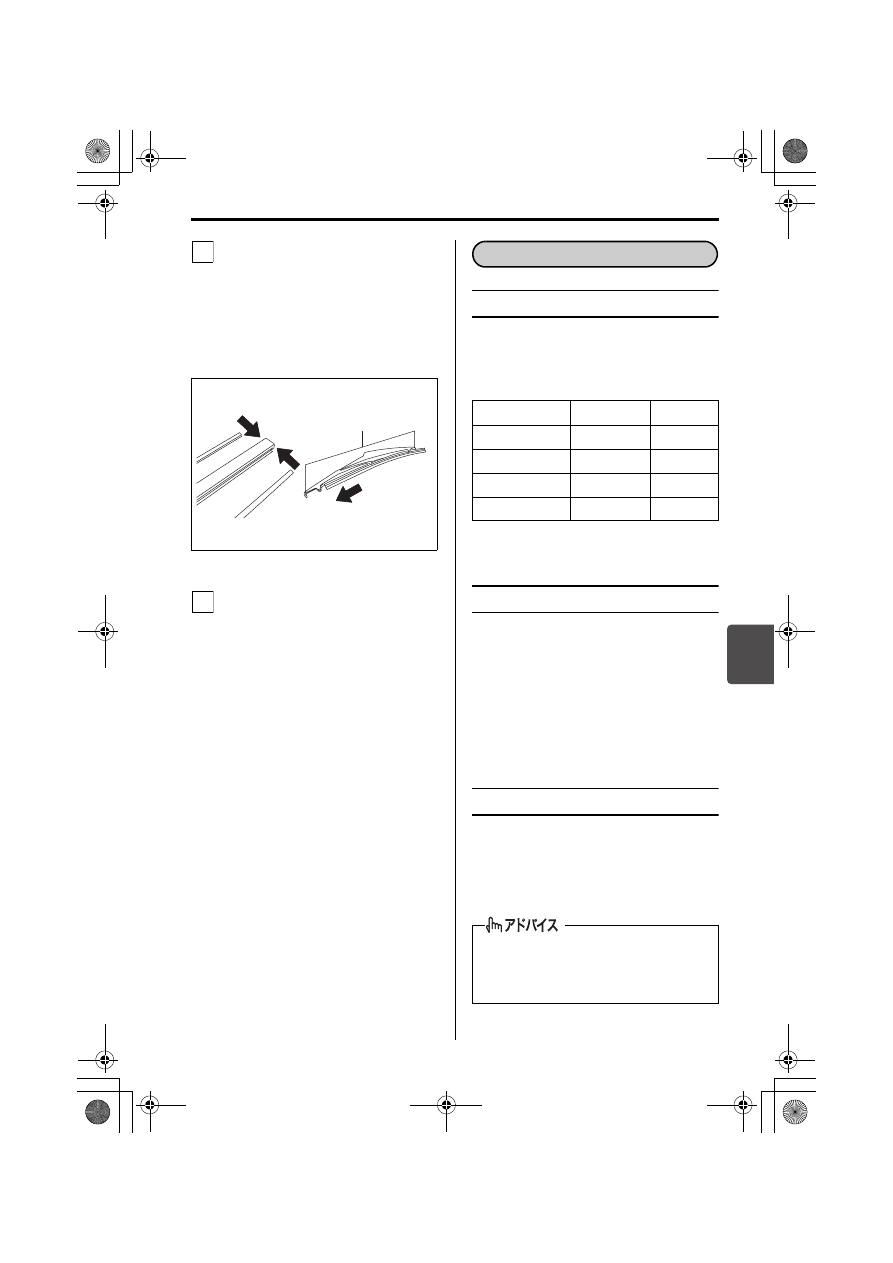

6

お車との上手なつきあいかた/寒冷時の取扱い

6-13

新品のブレードラバーにリテーナー
を取り付けます。そのあと、ブレー
ドラバーをワイパーブレードに差し
込みます。ブレードラバーの両端が
ワイパーブレードの両端のストッ
パー(1) 内に収まるように確実に取
り付けます。

52R60130

ワイパーアームにワイパーブレード
を取り外したときと逆の手順で取り
付けます。ワイパーブレードがワイ
パーアームに確実に固定されている
ことを確認してください。そのあ
と、ワイパーアームを戻します。

ウインドーウォッシャー液

凍結を防ぐため、外気温に応じた割合で
配合してください。

〈スズキ純正ウォッシャー液の場合〉

鉛バッテリー

鉛バッテリーの液量や比重を点検してく
ださい。寒くなるとバッテリーの性能が
下がり、弱っているバッテリーではエン
ジンがかかりにくくなります。
→ 2-3ページ

(バッテリーの液面を点検する)

冷却水

エンジン内部の腐食および凍結防止のた
め、指定の冷却水をお使いください。
→ 8-1ページ(サービスデータ)
→ メンテナンスノート(日常点検)

3

(1)

4

使用地域・季節 薄める割合 凍結温度

通 常

原液1に水3

約−7℃

温暖地の冬期

原液1に水2

約−10℃

寒冷地の冬期

原液1に水1

約−20℃

極寒冷地の冬期

原液のまま

約−50℃

冷却水の濃度点検および交換は、スズ
キ販売店またはスズキ代理店へお申し
付けください。

寒冷時の取扱い

冬期に入る前の準備

000-取扱説明書.book  13 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/寒冷時の取扱い

6-14

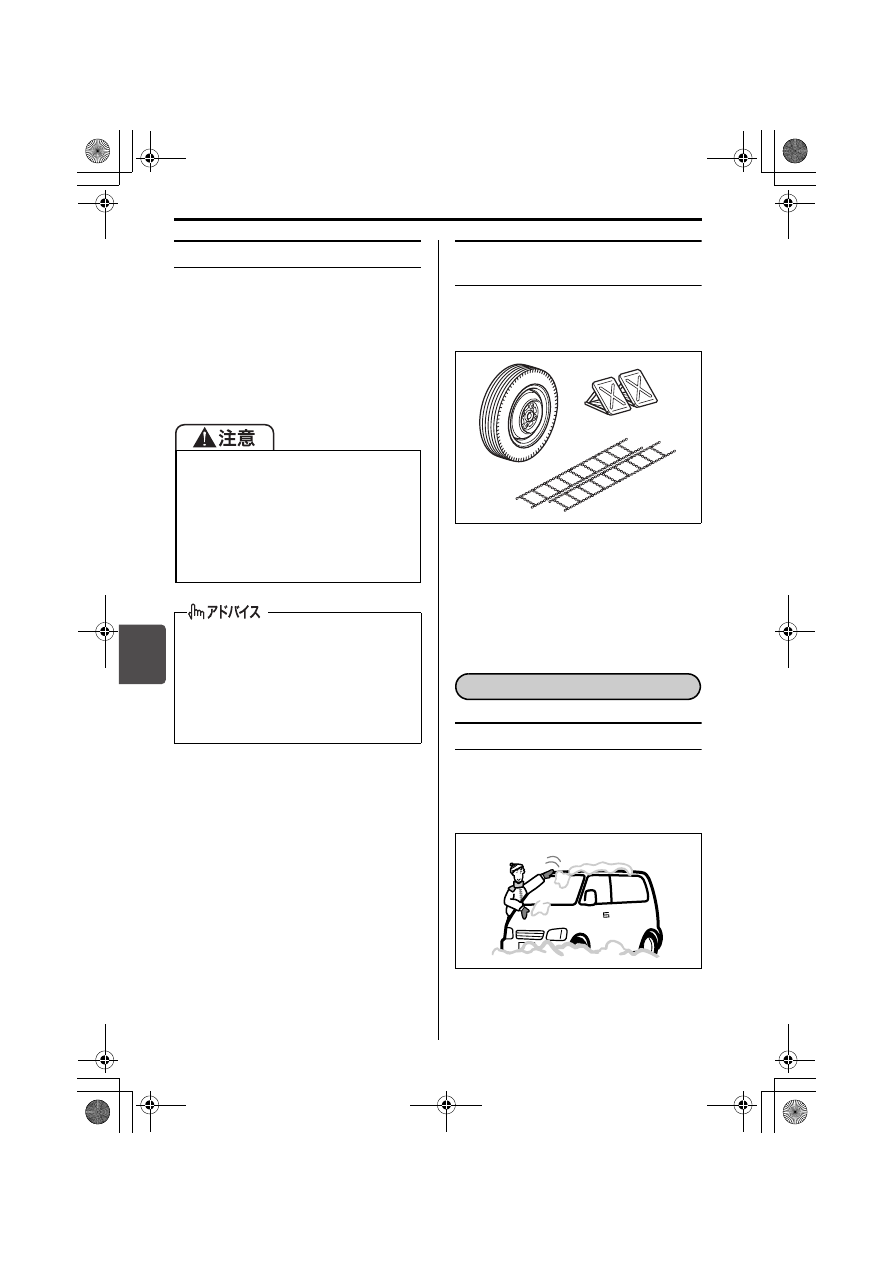

スノーブレード(別売り)

スノーブレード(降雪地用ワイパーブ
レード)は、金属部分をゴムで覆って雪
の付着を少なくするものです。標準装備
のワイパーブレードでは、降雪時に雪が
付着し、ふき取りにくくなることがあり
ますので、必要に応じて交換してくださ
い。

冬用タイヤ、タイヤチェーン、
輪止め

雪道や凍結路を走行するために必要で
す。

82K139

屋根に積もった雪

出発の前に取り除いてください。走行時
に落下して、視界をさまたげるおそれが
あります。

68H60080

高 速 走 行 時 は、通 常 の ワ イ パ ー ブ
レードよりふき取りにくくなること
があります。その場合には、車のス
ピードを落としてください。

運転支援機能装備車は、スズキ純正
品以外のスノーブレードを使用しな
いでください。

雪 の 降 ら な い 時 季 は、通 常 の ワ イ
パーブレードのご使用をおすすめし
ます。

スズキ純正品のスノーブレードにつ
いては、スズキ販売店またはスズキ代
理店にご相談ください。

(1) 冬用タイヤ(市販品)
(2) タイヤチェーン(別売り)
(3) 輪止め(市販品)

(1)

(3)

(2)

出発の前に

000-取扱説明書.book  14 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/寒冷時の取扱い

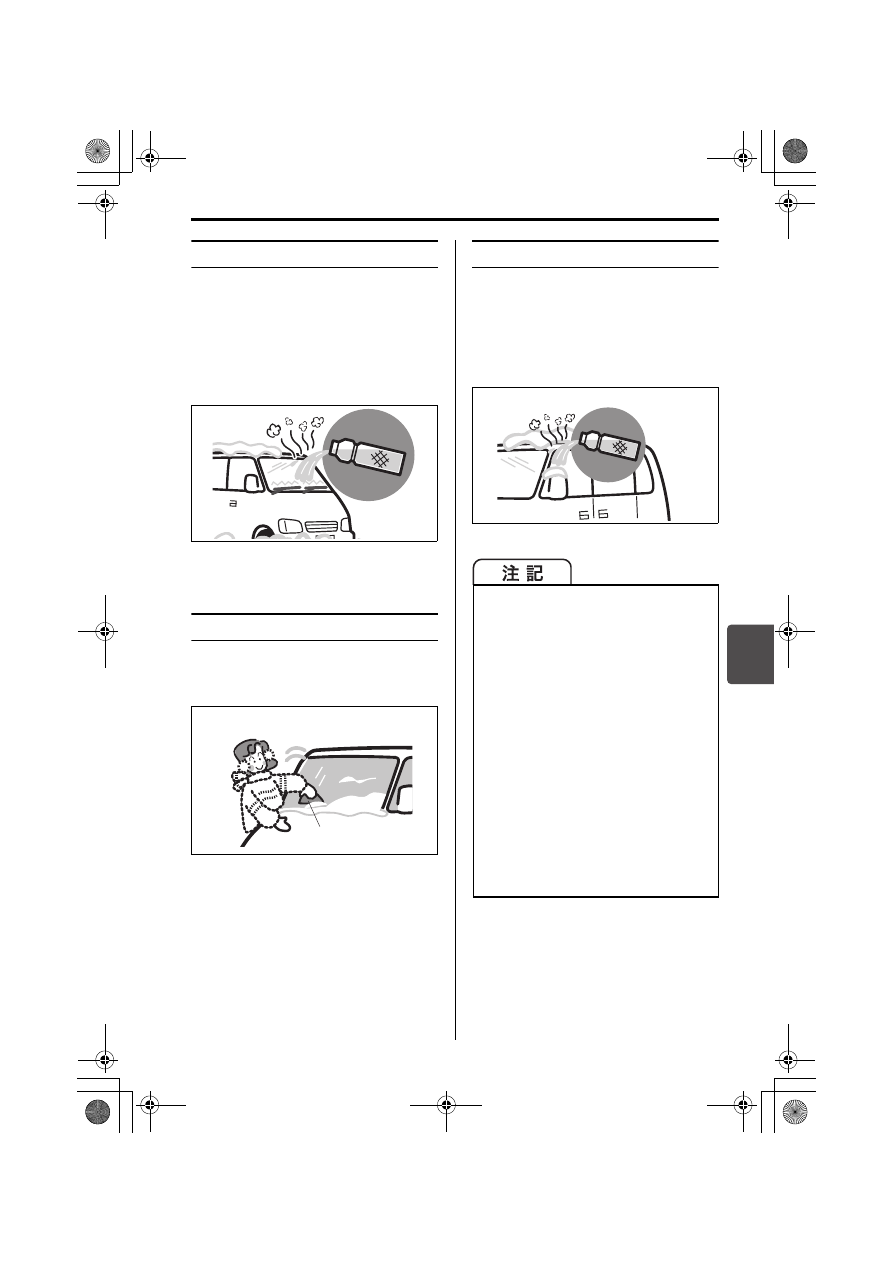

6-15

ワイパーの凍結

ぬるま湯をかけて氷を溶かします。溶か
したあとは、再び凍結しないように水分
をふき取ってください。凍結したまま無
理にワイパーを作動させると、ブレード
部(ゴムの部分)が傷ついたり、ワイパー
が故障したりするおそれがあります。

64P0096

ガラス面の雪や霜

プラスチックの板(1)を使うと、ガラ
スを傷つけずに落とせます。

64P0097

ドアミラーの凍結

ぬるま湯をかけて氷を溶かします。溶か
したあとは、再び凍結しないように水分
をふき取ってください。凍結したまま無
理にドアミラーを動かそうとすると、故
障するおそれがあります。

64P0099

(1)

ドアミラー格納スイッチ(タイプ別
装備)を使用するときは、ドアミラー
が手で動かせることを確認してから、
スイッチ操作を行なってください。凍
結したまま操作を繰り返すと、故障
の原因となります。
→ 3-41ページ

(ドアミラー格納スイッチ)

リ モ ー ト 格 納 ミ ラ ー(タ イ プ 別 装
備)の場合、ドアミラーが凍結する
よ う な 寒 冷 時 は、リ モ ー ト 格 納 ミ
ラーの機能を停止してください。凍
結したまま動作を繰り返すと、故障
の原因となります。
→ 3-42ページ

(リモート格納ミラー)

000-取扱説明書.book  15 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/寒冷時の取扱い

6-16

ドアの凍結

ぬるま湯をドアキーの穴を避けてかけま
す。ドアが開いたあとは水分をふき取っ
てください。凍結したまま無理に開けよ
うとすると、ドアまわりのゴムがはがれ
たり、破損したりするおそれがあります。

64P0098

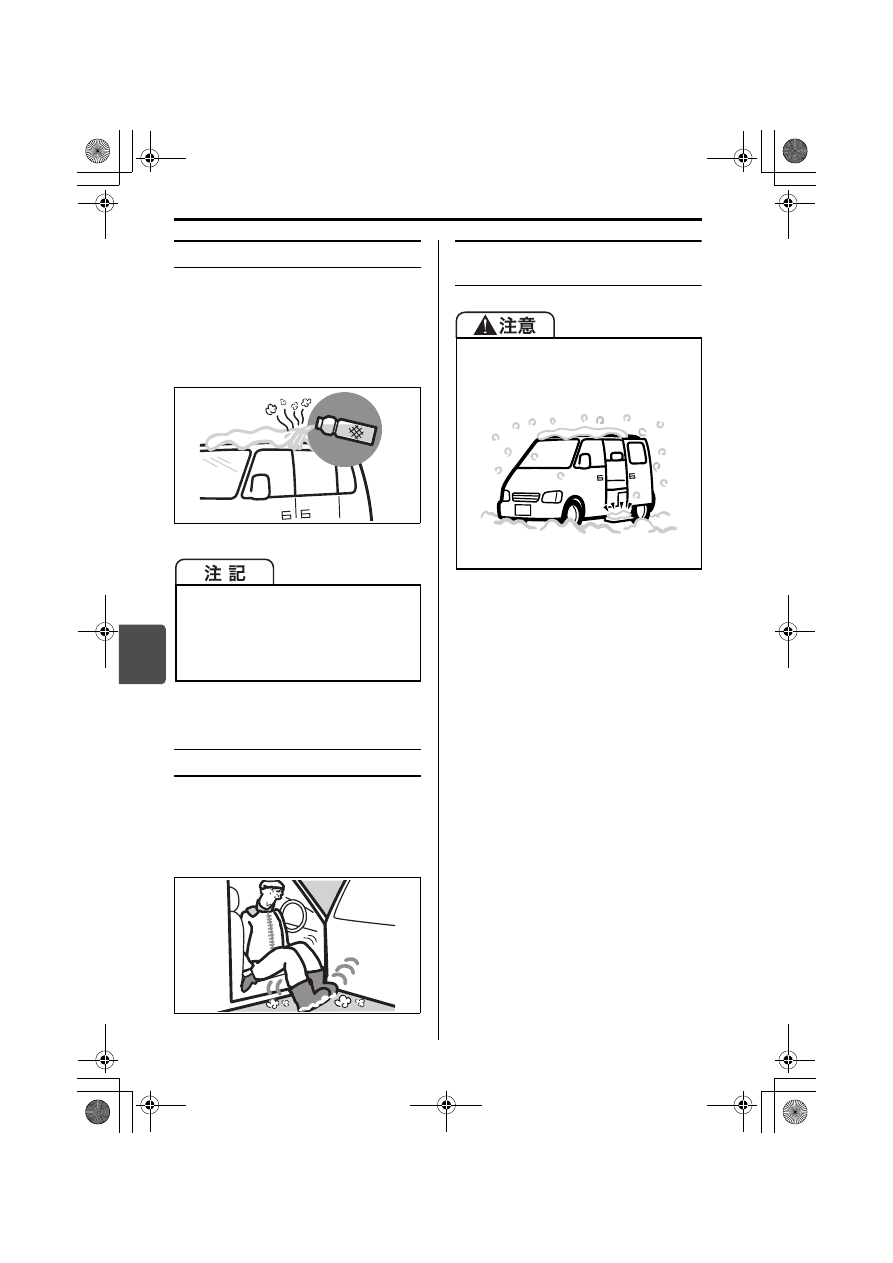

靴に付着した雪

乗車するときによく落としてください。
そのまま乗車すると、ペダル操作時に
滑ったり、車内の湿気が多くなってガラ
スがくもりやすくなったりします。

80J312

オートステップ装備車の後席
への乗り降り

パワースライドドア(タイプ別装備)
の場合、開閉可能かを手動で確認して
から、自動開閉操作を行なってくださ
い。凍結したまま操作を繰り返すと、
故障の原因となります。

降雪時は、オートステップ上の雪を取
り払ってから乗り降りしてください。
滑ってけがのおそれがあります。

68H60130

000-取扱説明書.book  16 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/寒冷時の取扱い

6-17

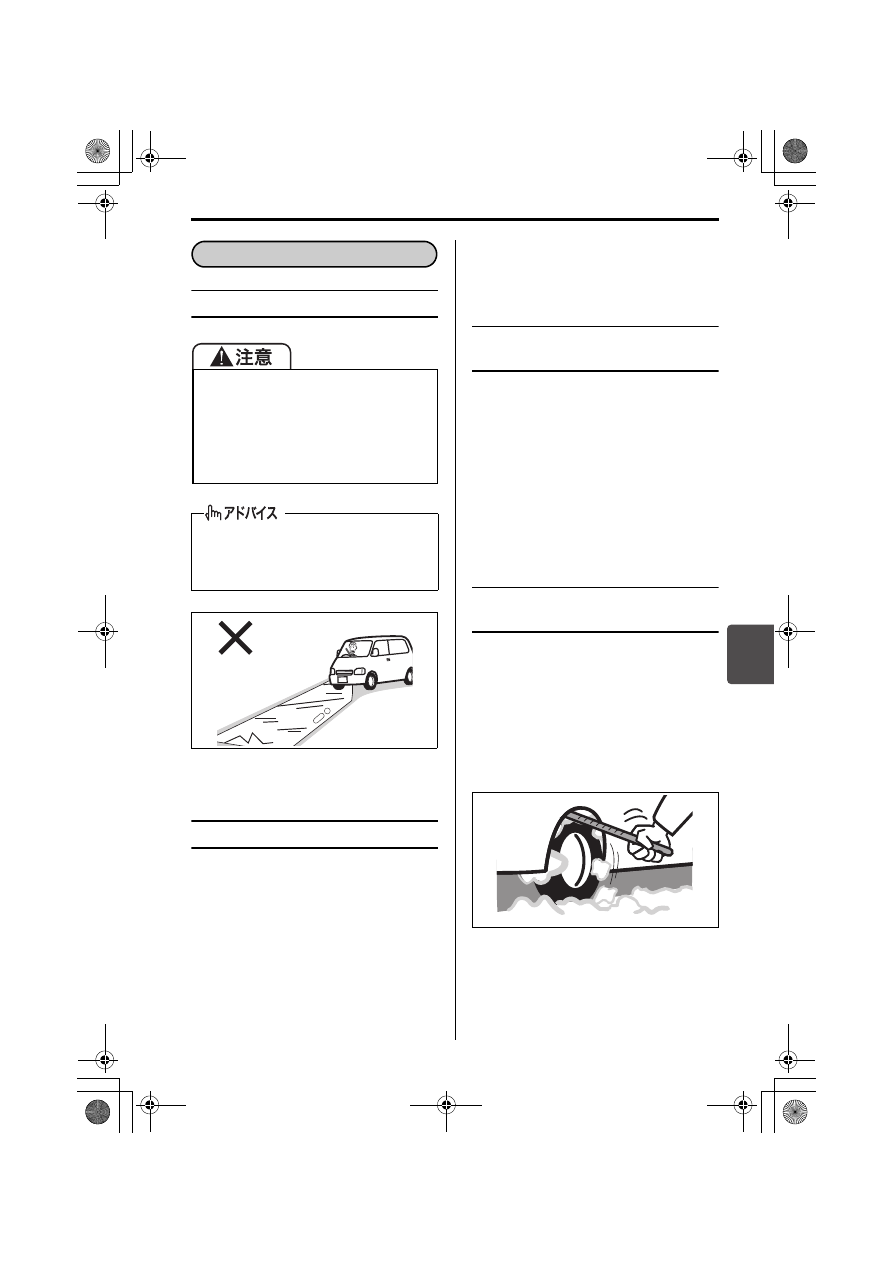

雪道や凍結路はゆっくり走行

64P0019

ブレーキの効き具合を確認

ブレーキ装置に付着した雪や氷が凍結し
て、ブレーキの効きが悪くなることがあ
ります。

周囲の安全を確かめてから低速でブ
レーキペダルを数回踏み、ブレーキの
効きを確かめてください。

ブレーキの効きが悪いときは、効きが
回復するまで低速で繰り返しブレーキ

ペダルを軽く踏み、ブレーキ装置のし
めりを乾かしてください。

冬用タイヤ、タイヤチェーン
を装着

雪道や凍結路では、冬用タイヤまたはタ
イヤチェーンを装着してください。

走行する地区の条例などにしたがって
装着してください。
→ 6-6ページ

(タイヤ交換するときは)

→ 6-19ページ

(タイヤチェーンを装着するとき)

フェンダー裏側に付着した雪
を取り除く

雪道を走行すると、フェンダーの裏側に
雪が付着してタイヤと接触し、ハンドル
の切れが悪くなることがあります。

ときどき車を止めてフェンダーの裏側
を点検してください。雪の塊が付着し
ているときは、周囲の部品を傷つけな
いように雪を取り除いてください。

80J313

スピードを控えめにし、急発進、急加
速、急ブレーキ、急ハンドル、急激な
エンジンブレーキなど「急」のつく運
転はしないでください。雪道や凍結路
は路面が滑りやすく、スリップ事故を
起こすおそれがあります。

深い雪道など駆動力を必要とする場合
は 2 速発進モードを解除してくださ
い。(オートギヤシフト車)

雪道を走行するとき

   急発進

   急加速
   急ブレーキ
   急ハンドル
急激なエンジンブレーキ

000-取扱説明書.book  17 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

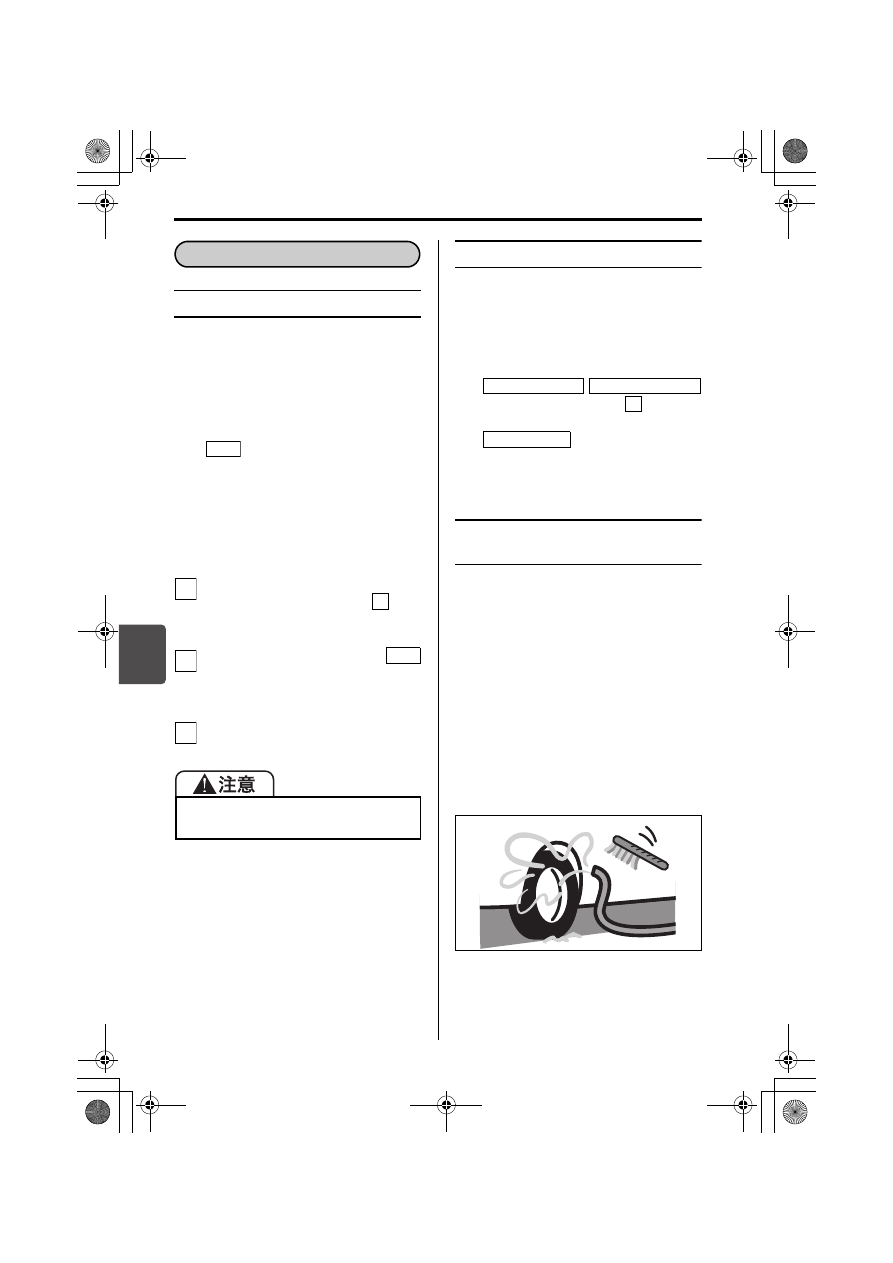

6

お車との上手なつきあいかた/寒冷時の取扱い

6-18

オートステップ装備車の手入れ

雪道を走行したあとは、走行中にはねあ
げられた雪などがオートステップの周囲
に付着して凍結し、オートステップがス
ムーズに作動しなくなったり、全く作動
しなくなったりする場合があります。そ
のようなときは、オートステップスイッ
チを

 にして、使用を控えてくださ

い。
→ 3-28ページ(オートステップ)

■ オートステップの手入れのし

かた

パーキングブレーキをしっかりとか
けます。セレクトレバーを

 に入

れ、エンジンを止めます。

オートステップスイッチを
にして、助手席側のスライドドアを
完全に閉めます。

周囲の部品に傷をつけないように雪
や氷を取り除きます。

パーキングブレーキ

パーキングブレーキが凍結すると解除で
きなくなります。

長時間駐車するときは、パーキングブ
レーキをかけずに輪止め(市販品)を
してください。



は、セレクトレバーを

 に入れま

す。

  は、チェンジレバー

をRまたは1速に入れます。

凍結防止剤が散布してある道
を走行したあとは

すみやかに凍結防止剤を洗い落としてく
ださい。とくに車体の下まわり、足まわ
りを念入りに洗ってください。放置する
とサビの原因となります。
凍結を防ぐため、洗車後はドアまわりな
どの水分をふき取ってください。

ドアキーの穴を避けて洗車してくださ
い。キー穴が凍結すると、ドアが解錠
できなくなります。

ドアまわりのゴム部品の水分は、とく
によくふき取ってください。凍結する
と、ドアが開かなくなります。

80J314

雪や氷を取り除くとき、手などをけが
しないように気をつけてください。

駐車するとき

OFF

1

P

2

OFF

3

オートマチック車 オートギヤシフト車

P

マニュアル車

000-取扱説明書.book  18 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

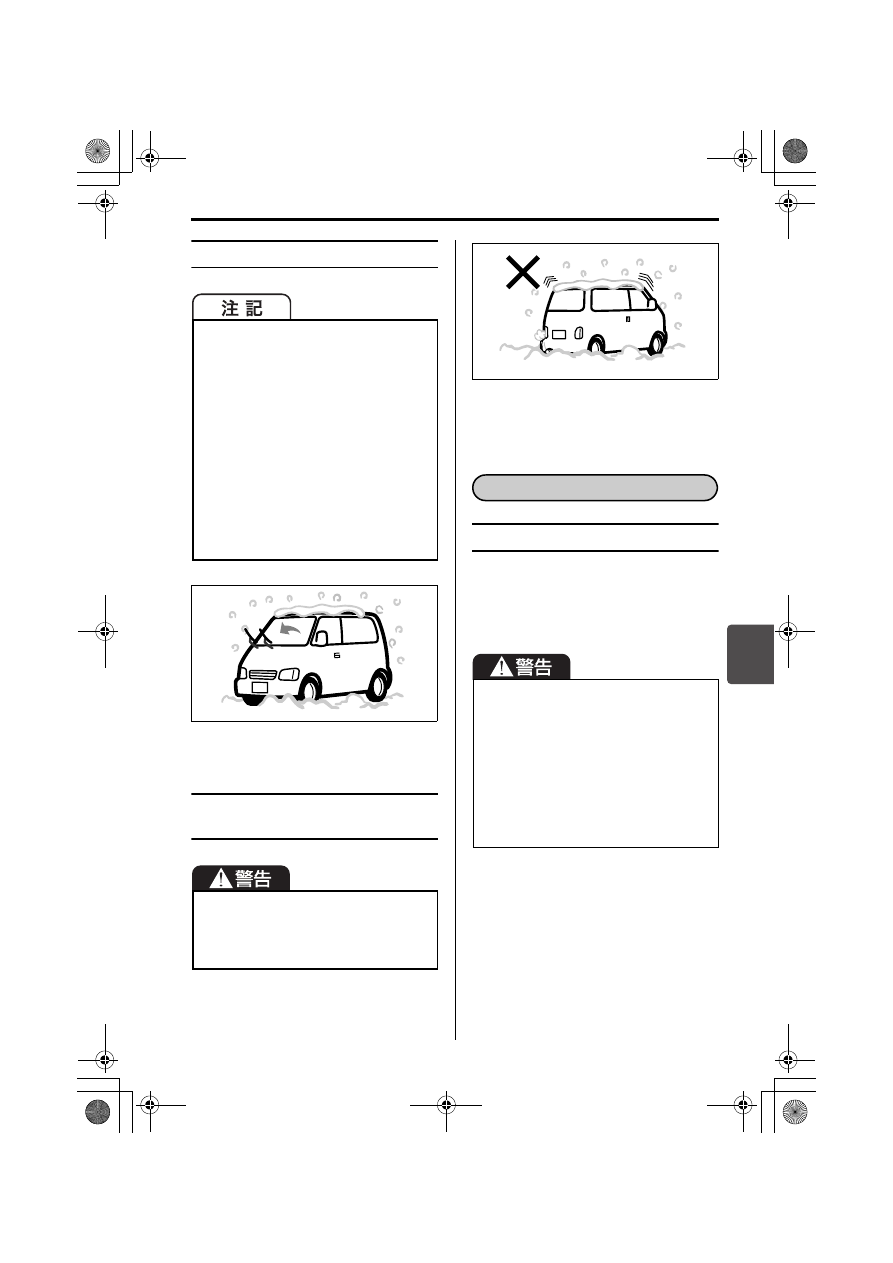

6

お車との上手なつきあいかた/寒冷時の取扱い

6-19

屋外に駐車するときは

68H60160

排気管のまわりが雪で覆われ
たときは

68H60170

タイヤチェーン

この車に適合したスズキ純正品を装着し
てください。適合するタイヤチェーンに
ついては、スズキ販売店またはスズキ代
理店にご相談ください。

軒下や樹木の下には駐車しないでく
ださい。積雪や落雪で車の屋根がへ
こむことがあります。

ルーフアンテナの場合、降雪時に長
時間駐車するときは、アンテナを取
り外してください。
→ 5-40ページ(アンテナの脱着)

駐車するときはワイパーアームを立
ててください。雪の重みでワイパー
ア ー ム が 変 形 し た り、ブ レ ー ド 部
(ゴムの部分)がガラスに凍結した
りすることがあります。

排気管のまわりが雪で覆われたままエ
ンジンを回転させないでください。
排気ガスが車内に侵入し、一酸化炭素
中毒のおそれがあります。

適 合 品 以 外 を 装 着 し な い で く だ さ
い。ブレーキ配管や車体を損傷する
おそれがあります。

走行中にいつもと違う音がするとき
は、ただちに停車して点検してくだ
さい。タイヤチェーンが切れたり、
一 部 が 外 れ た り し て 車 体 に 当 た る
と、ブレーキ配管や車体を損傷する
おそれがあります。

タイヤチェーンを装着するとき

000-取扱説明書.book  19 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/寒冷時の取扱い

6-20

タイヤチェーンを装着する前に

■ タイヤチェーンは後輪に装着

この車は後輪が駆動輪、または後輪が駆
動輪ベースの 4WD です。前輪には装着
しないでください。

■ 応急用スペアタイヤ(タイプ別

装備)には装着できません

後輪がパンクしたときは、応急用スペア
タイヤを前輪に付け、外した前輪の標準
タ イ ヤ を 後 輪 に 付 け て か ら、タ イ ヤ
チェーンを後輪に装着します。

■ ジャッキアップに適した安全

な場所で装着

7-14 ページの「タイヤ交換の準備」の

 をお読みください。

■ フルホイールキャップ(タイ

プ別装備)を外してから装着

フルホイールキャップの傷つき防止のた
め、キャップを外してからタイヤチェー
ンを装着します。キャップの外しかたは
7-15ページをお読みください。

タイヤチェーンの装着

タイヤチェーンに付属の取扱説明書をよ
くお読みください。

タイヤチェーンを装着して走行すると
きは、安全およびタイヤチェーン保護
のためスピードを控えめ(30 km/h
以下)にし、急発進、急加速、急ブレー
キ、急ハンドル、急激なエンジンブ
レーキなど「急」のつく運転をしたり、
突起や穴を乗り越えたりしないでくだ
さい。

タイヤチェーンを装着すると、タイ
ヤ回転速度が検出できなくなって、
次の機能が正常に作動しない場合が
あります。
・ABS(ABS装着車)
・エマージェンシーストップシグナ

ル(ESS)(タイプ別装備)

・ESP

®

(タイプ別装備)

・レ ー ダ ー ブ レ ー キ サ ポ ー ト

(RBS)(タイプ別装備)

・誤発進抑制機能(タイプ別装備)

タイヤチェーンを装着したまま、雪の
ない舗装路を走行しないでください。
路面が損傷したり、タイヤチェーンの
摩耗が早まったりします。また、4WD
車の場合、駆動装置に無理な力がかか
り、故障の原因となります。

アルミホイール装備車の場合、タイヤ
チェーンでホイールに傷がつくおそれ
があります。

1

2

000-取扱説明書.book  20 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

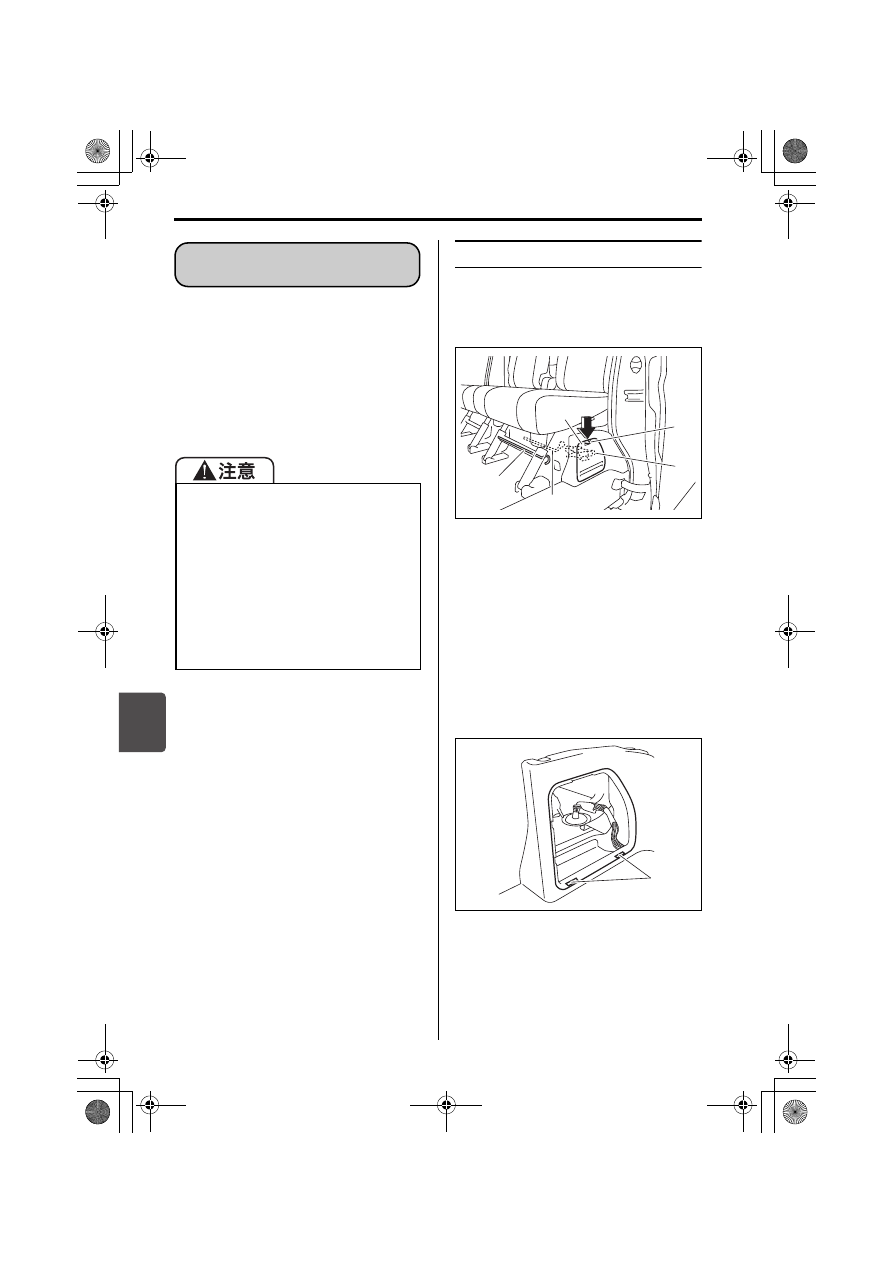

7

万一のとき/パンク

7-2

応急用スペアタイヤ装備車の場合、後
席シート下の助手席側に収納されてい
ます。

タイヤパンク応急修理セット装備車の
場合、運転席側のリヤクォータートリ
ム付近に収納されています。
・使 用 後 は、所 定 の 位 置 に 収 納 し、

しっかり固定してください。

分離式後席シート車

ホイールナットレンチ、ジャッキを取
り出すときは、レバーを押し下げてふ
たを外します。

64P70010

上図は代表例です。お車のタイプによ
り異なります。

ホイールナットレンチ、ジャッキを収
納したあとは、ふたの下側のつめを穴
(6)にはめてから、ふたを取り付け
ます。

64P70020

上図は代表例です。お車のタイプによ
り異なります。

エンジン回転中や停止直後は、工具
(ジャッキバー、ホイールナットレ
ンチ)やジャッキが熱くなっている
ことがあります。やけどのおそれが
ありますので、使用する前に確認し
てください。

工具、ジャッキを出し入れするとき
は、取り出し口周囲のエッジ部分を
さわらないでください。けがをする
おそれがあります。

パンク

工具、ジャッキ、タイヤパンク

応急修理セットの収納場所

(1) ふた

(2) レバー

(3) ジャッキバー
(4) ホイールナットレンチ
(5) ジャッキ

(2)

(5)

(4)

(3)

(1)

(6)

000-取扱説明書.book  2 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

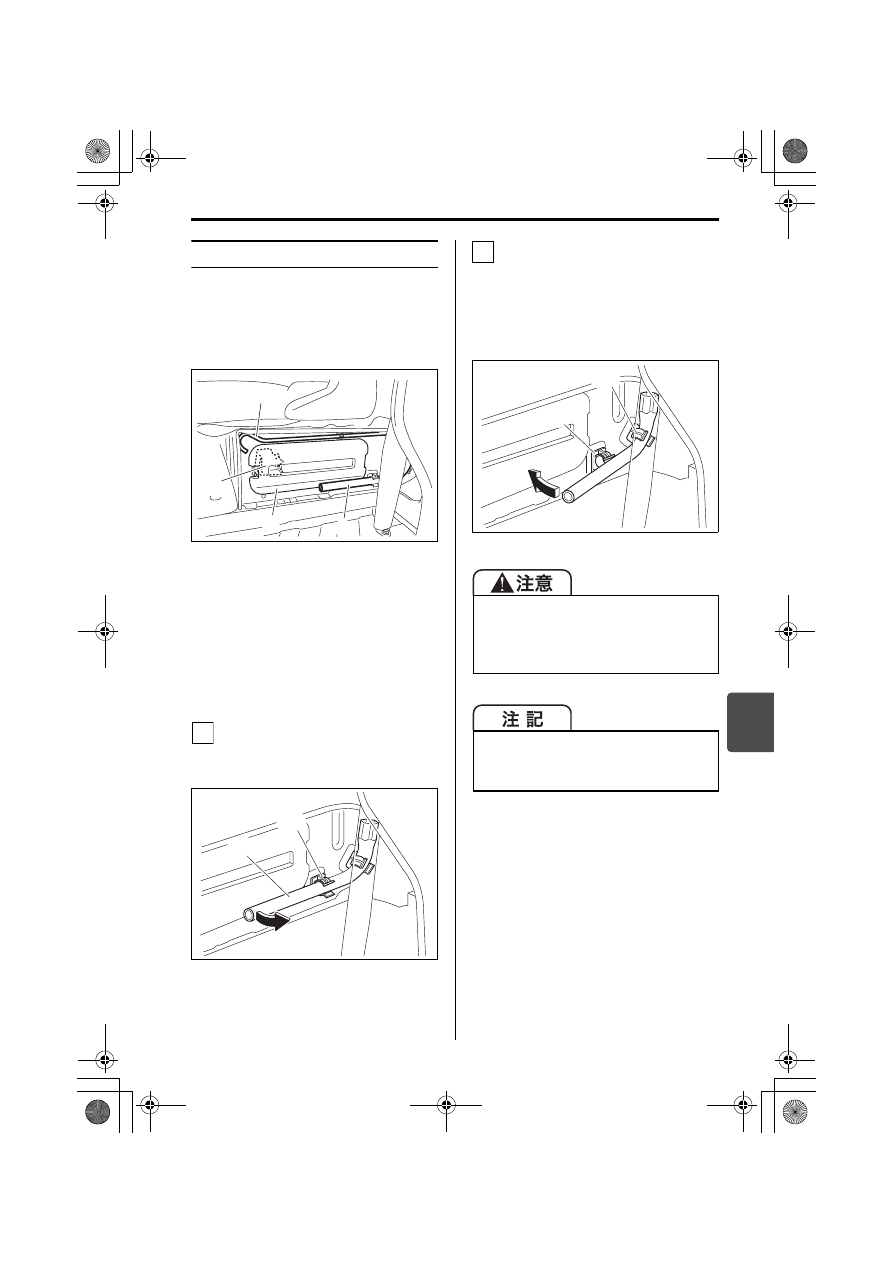

7

万一のとき/パンク

7-3

一体式後席シート車

ジャッキを取り出すときは、ジャッキ
バーを外してからふたを外します。
→ 3-53ページ

(一体式シートの格納のしかた)

64P70370

■ ホイールナットレンチの取り

外しかた

ホイールナットレンチ(1)の端を
引っ張って、一つ目のクリップ(2)
から外します。

64P70380

図のように、ホイールナットレンチ
の中央部を一つ目のクリップ(2)
の先端に当て、そのままホイール
ナットレンチの端を押し、一つ目の
クリップを支点にしながら二つ目の
クリップ(3)から外します。

64P70390

(1) ホイールナットレンチ
(2) ジャッキ
(3) ジャッキバー
(4) ふた

(3)

(2)

(1)

(4)

1

(1)

(2)

ホイールナットレンチの端は慎重に押
してください。支点としていたところ
がずれて、けがをするおそれがありま
す。

クリップを支点にするとき、強い力で
押さないでください。クリップが破損
するおそれがあります。

2

(2)

(3)

000-取扱説明書.book  3 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

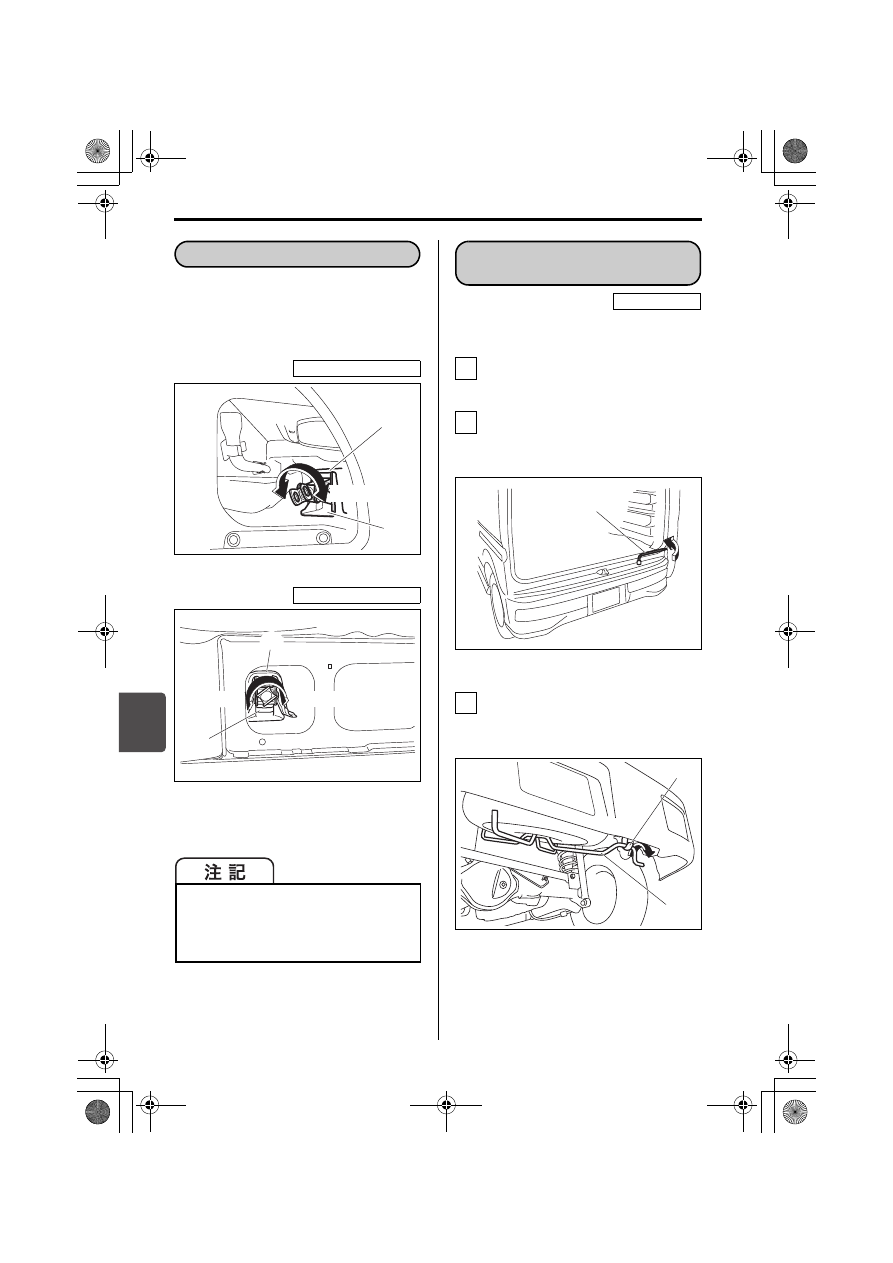

7

万一のとき/パンク

7-4

ジャッキを縮めて取り出します。

収納するときは、ジャッキホルダーに
おさめてからジャッキを広げ、しっか
り固定します。

64P70040

64P70400

■ 取り出しかた

バックドアを開けます。
→ 3-14ページ(バックドア)

ホイールナットレンチ(1)で、リ
ヤバンパー上のボルトを反時計方向
にまわします。

64P70060

タイヤキャリア(2)を少し持ち上
げて、サポートバー(3)から外し
ます。

64P70070

(1) ジャッキホルダー
(2) ジャッキ

収納するときに、ホイールナットレン
チなどで無理にジャッキを広げないで
ください。ジャッキホルダーが変形す
るおそれがあります。

ジャッキの取り出し・取り付け

分離式後席シート車

ࢿȟɞ

᎔ɓ

(1)

(2)

一体式後席シート車

(2)

(1)

ࢿȟɞ

᎔ɓ

応急用スペアタイヤの取

り出しかた

タイプ別装備

1

2

(1)

3

(3)

(2)

000-取扱説明書.book  4 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

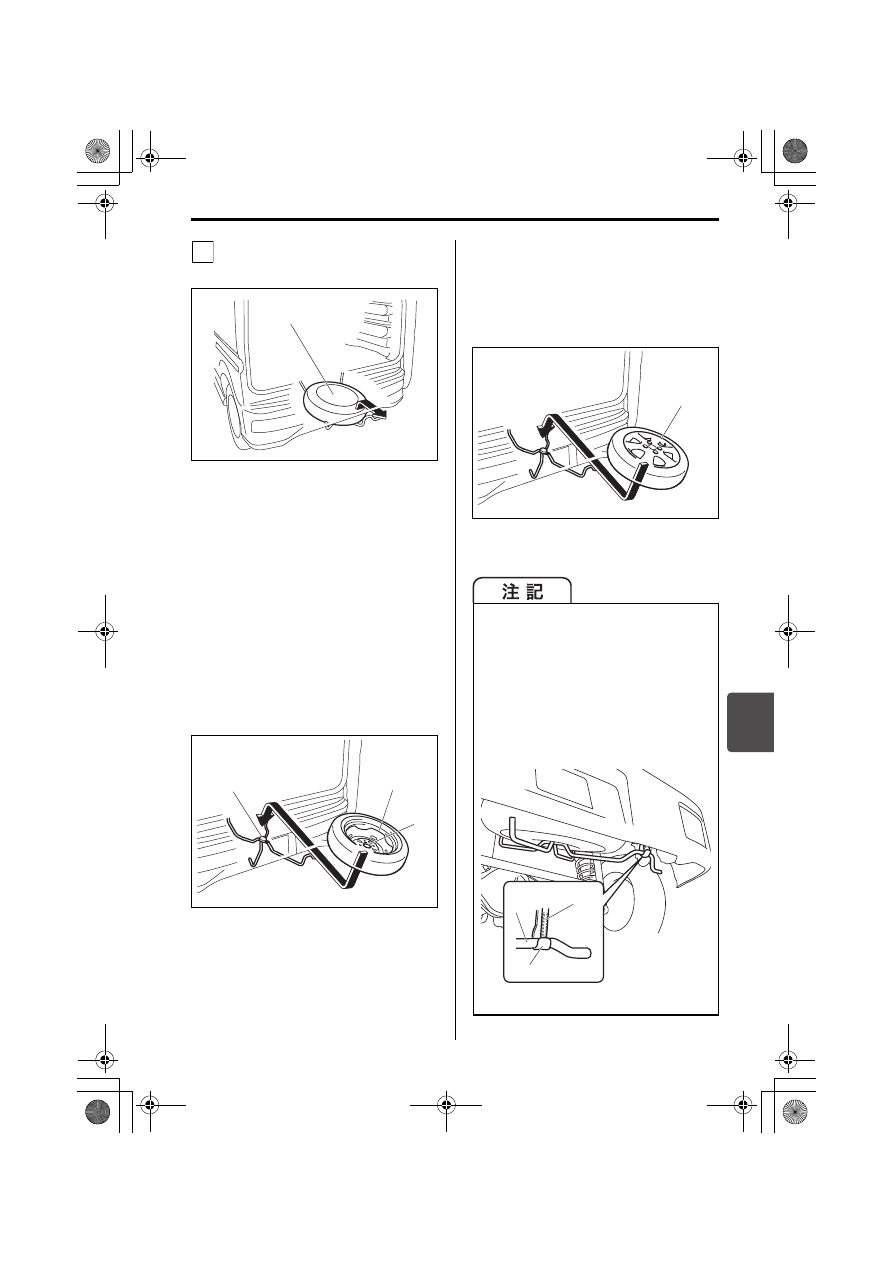

7

万一のとき/パンク

7-5

応急用スペアタイヤ(4)をしっか
り持って取り出します。

64P70080

■ もとにもどすには

7-4 ページの「取り出しかた」と逆の手
順で行ないますが、次の点にご注意くだ
さい。

応急用スペアタイヤまたは 145R12 ス
チールホイール装着タイヤを取り付ける
ときは

ホイール裏面を上向きにして、タイヤ
キャリア中央のスペーサーとホイール中
央の穴をあわせて取り付けます。

64P70230

アルミホイールまたは 155/70R13 ス
チールホイール装着タイヤを取り付ける
ときは

ホイール表面を上向きにして取り付けま
す。

64P70240

(1) ホイール裏面

(2) スペーサー

(3) ホイール中央の穴

4

(4)

(2)

(1)

(3)

(4) ホイール表面

タイヤをもとにもどし、リヤバンパー
上のボルト(5)を時計方向にまわす
ときは、手応えを感じた時点で締める
のをやめ、ボルトの先端がタイヤキャ
リア(7)に接触しているか確認して
ください。ボルトを締めすぎると、サ
ポートバー(6)が変形するおそれが
あります。

64P70090

(4)

(5)

(6)

(7)

000-取扱説明書.book  5 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     21      22      23      24     ..
