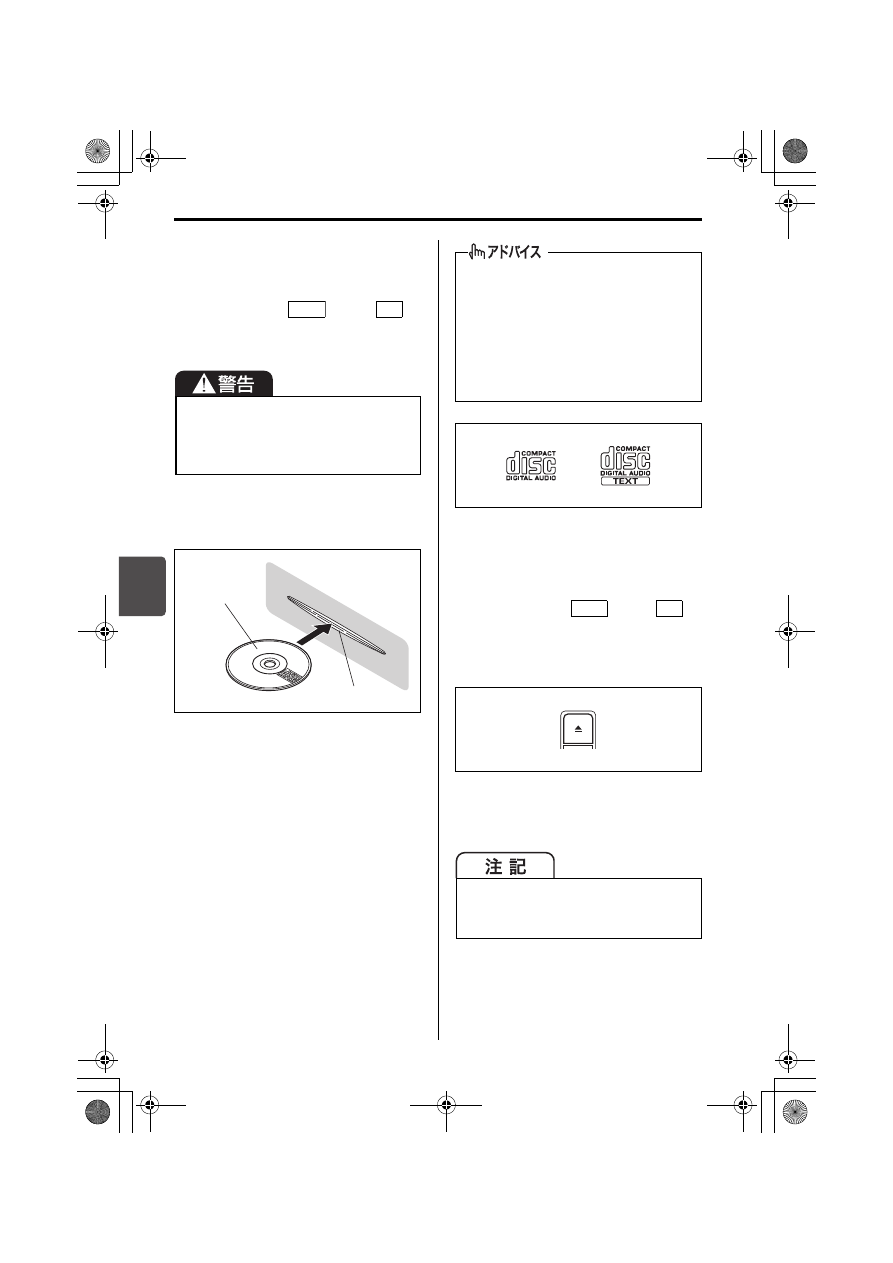

装備の取扱い/オーディオ

5-52

5

■ ディスクを入れる

ディスク・イン・プレイ機能とは

本機の電源が入っていない状態でも、エ
ンジンスイッチが

 または

 で

あれば、CD を入れると自動的に電源が
入って演奏が始まります。

CD 挿入口(1)に CD を図のようにして
入れます。

72M00530

CDを入れると、自動的に演奏が始まり
ます。

82KC012

■ ディスクを取り出す

本機の電源が入っていない状態でも、エ
ンジンスイッチが

 または

  の

ときは、イジェクトボタンを押すと、CD
を取り出せます。

CDイジェクトボタン(2)を押します。

64P0127

CD がイジェクトされますので、取り出
してください。

CD 挿入口に手、指、異物を入れない
でください。けがをしたり、火災や感
電の原因となったりするおそれがあり
ます。

ACC

ON

(1)

印刷面を上に
して入れる

CD-R、CD-RW、各種コピーコント
ロールCDは、再生できない場合があ
ります。

下記マークのないCDやCD-ROMは、
使用できません。

CD-TEXT のタイトル表示はできませ
ん。

イジェクト中に無理に CD を押し込む
と、ディスク表面に傷がつくおそれが
あります。

ACC

ON

(2)

000-取扱説明書.book  52 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/オーディオ

5-53

5

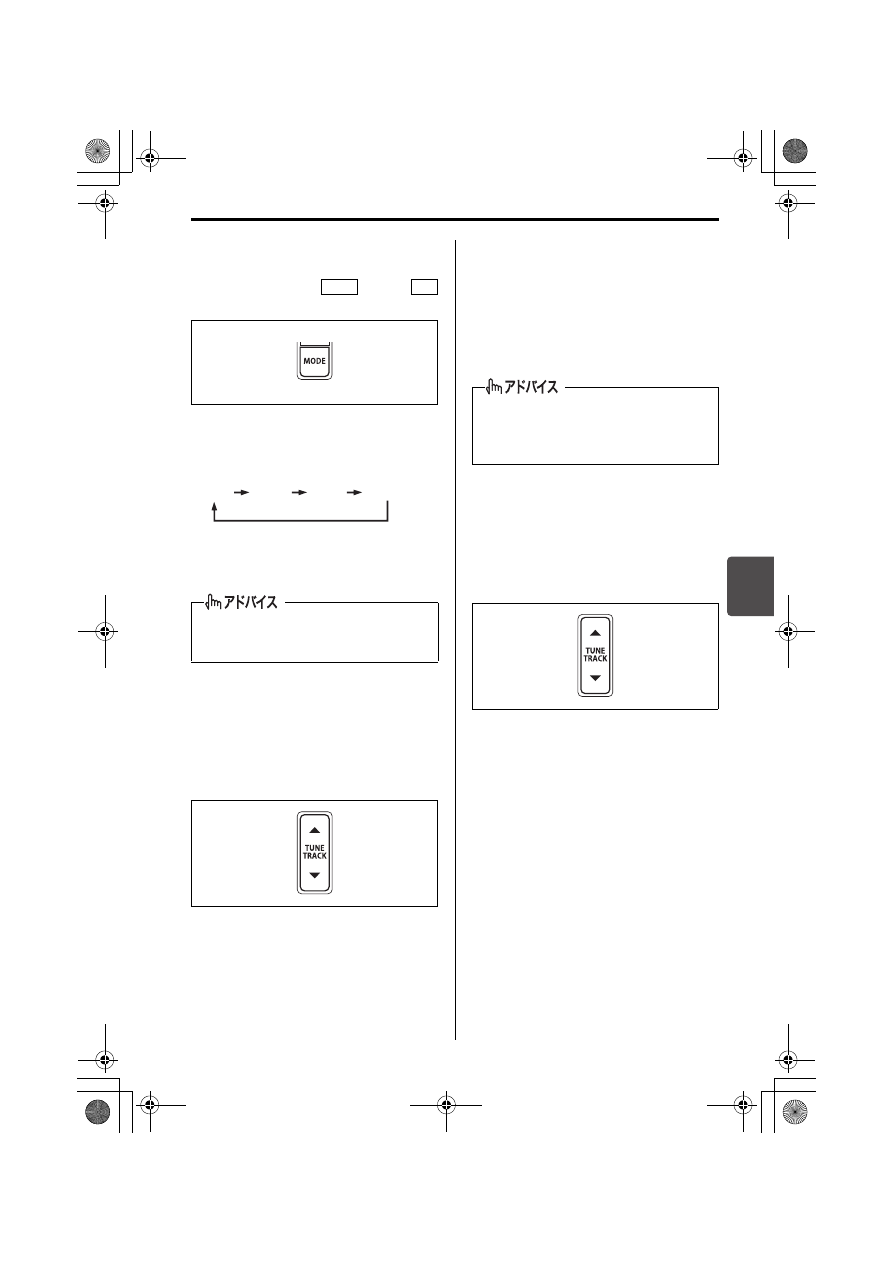

■ すでに入っているディスクを

聴く

エンジンスイッチが

 または

のときに、モードボタン(3)を押します。

64P0128

押すたびに、ディスプレイの表示が次
のように切り替わります。

CD モードになると、自動的に演奏が始
まります。

■ 曲を選ぶ

次の曲を聴くときは、アップボタンを押
します。
前の曲を聴くときは、ダウンボタンを 2
回押します。

64P0129

アップボタンを 1 回押すと、次の曲が
演奏されます。さらに押すと、押した
回数だけ先の曲が演奏されます。

ダウンボタンを 1 回押すと、演奏中の
曲が最初から演奏されます。さらに押
すと、押した回数だけ前の曲が演奏さ
れます。

■ 早送り、早戻しする

早送りするときは、アップボタンを押し
続けます。
早戻しするときは、ダウンボタンを押し
続けます。

64P0129

※印のモードは、外部機器が接続され
ていないときは表示されません。

(4) アップボタン(次の曲)
(5) ダウンボタン(前の曲)

ACC

ON

(3)

ÆÍ

ÁÍ

ÃÄ

ÁÕØᴥƆᴦ

(5)

(4)

曲の頭部分が演奏されているときにダ
ウンボタンを 2 回押すと、2 曲前の曲
へもどることがあります。

(4) アップボタン(早送り)
(5) ダウンボタン(早戻し)

(5)

(4)

000-取扱説明書.book  53 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

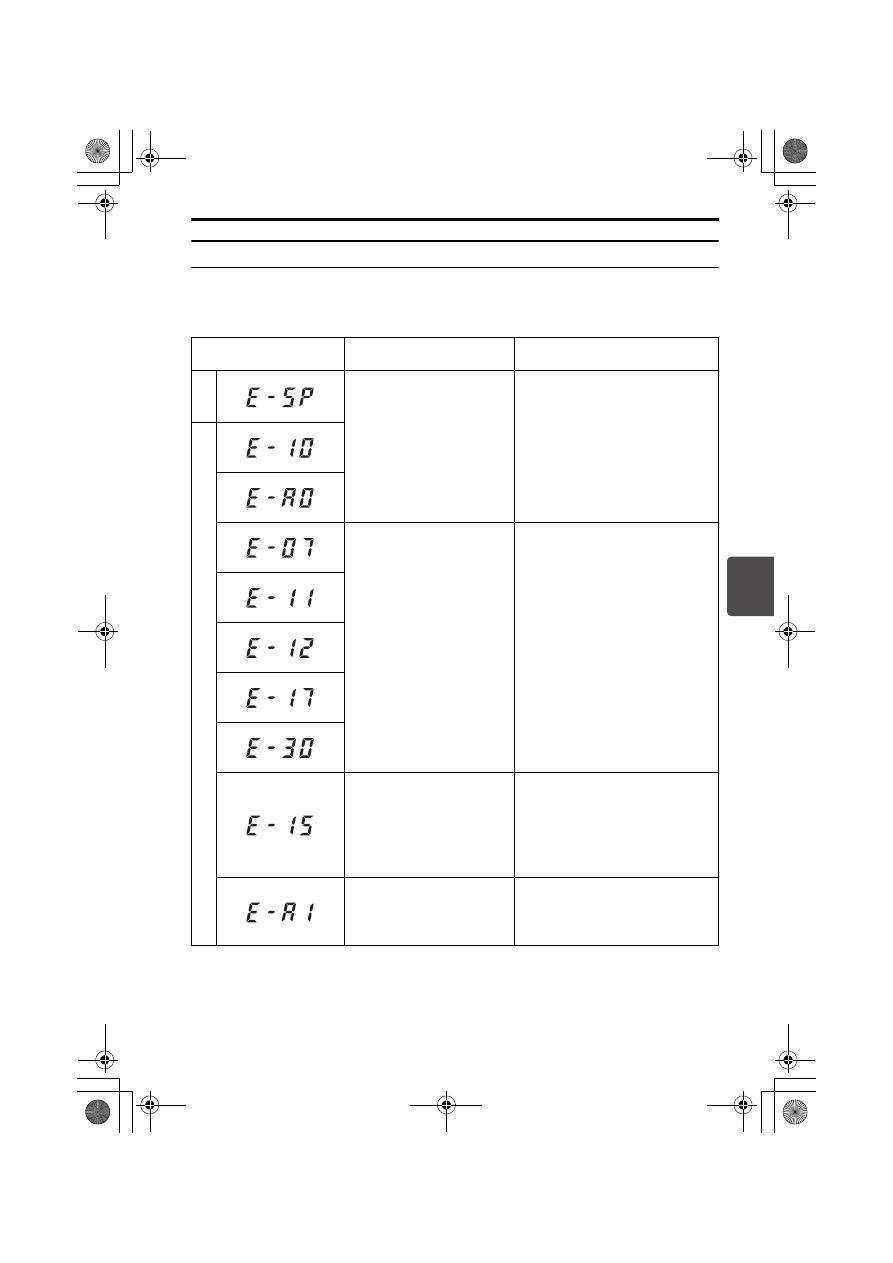

5

装備の取扱い/オーディオ

5-54

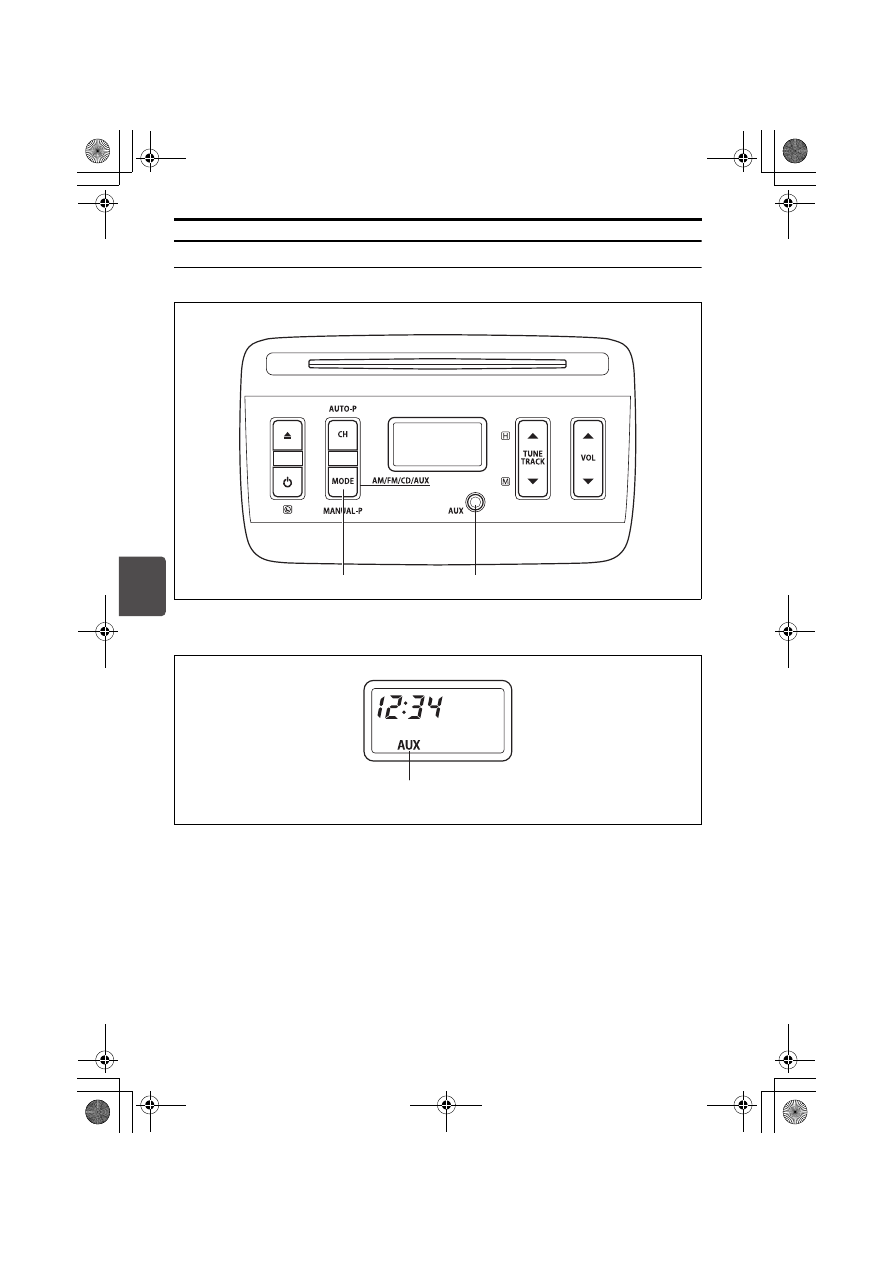

AUX端子を使用する

※イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。

64P0130

64P0131

(1) AUX 端子

(2) モードボタン

(3) AUX モード表示

(1)

(2)

(3)

〈ディスプレイ〉

000-取扱説明書.book  54 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/オーディオ

5-55

5

■ 外部機器の音声を聞く

AUX 端子(1)に外部機器(市販
品)を接続します。

市販のステレオミニプラグ(端子

部の直径 3.5 mm、抵抗なし)を
使用してください。

モードボタン(2)を押します。

64P0132

押すたびに、ディスプレイの表示が次
のように切り替わります。

AUXモードにすると、接続した外部機
器の音声を車のスピーカーで聞くこと
ができます。

AUXモード中の再生、停止、選曲など
は、接続した外部機器で行なってくだ
さい。

音量調節は、本機で行ないます。
→ 5-47ページ(音量を調節する)

外部機器を接続していないと、モー
ドボタン(2)を押しても AUX モー
ドに切り替わりません。

AUX モード中に外部機器を取り外す
と、本機の電源が切れます。

※ 印のモードは、CD が入っていない
ときは表示されません。

1

2

(2)

ÆÍ

ÁÍ

ÃÄᴥƆᴦ

ÁÕØ

000-取扱説明書.book  55 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/オーディオ

5-56

故障かなと思ったら

次のような症状は、故障ではなく、次のような原因による場合があります。修理を依頼
される前に、もう一度次のことをお調べください。

症状

原因

処置


電源が入らない/
音が出ない

配線が不完全

スズキ販売店またはスズキ代理
店にご相談ください



雑音が多い

放送局の周波数にあって
いない

正しい周波数にあわせてくださ

自 動 選 局 で 選 局 で
きない

受信電波が弱い

手動選局で選局してください

C
D

音飛びする/
ノイズなどが入る

CDが汚れている

CDをやわらかい布でふいてくだ
さい

CDに傷やソリがある

傷やソリのないCDと交換してく
ださい

電 源 を 入 れ た 直
後、音が良くない

湿気の多いところに駐車
す る と、内 部 の レ ン ズ に
水滴がつくことがある

電源を入れた状態にして、約 1
時間乾燥させてください

CDが入らない

本機の中に CD などが入っ
ている

イジェクトボタンを押して取り
出してからCDを入れてください

000-取扱説明書.book  56 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/オーディオ

5-57

エラー表示について

本機は、システム保護のため、各種の自己診断機能を備えています。次のようなエラー
が表示されたときは、それぞれの対処方法にしたがってください。

※上記の対処方法にしたがってもエラーが解消されない場合は、本機の電源を切り、ス

ズキ販売店またはスズキ代理店にご相談ください。

エラー表示

原因

対処方法


機器側の異常が考えられ
ます。

スズキ販売店またはスズキ代理
店にご連絡ください。

C
D

CDが汚れているか、傷やソ
リがあります。または、機
器側の異常が考えられま
す。

汚れをやわらかい布でふき取っ
てください。傷やソリがあると
きは、傷やソリのないCDと交換
し て く だ さ い。交 換 し て も エ
ラーが表示される場合は、スズ
キ販売店またはスズキ代理店に
ご連絡ください。

音声が録音されていない
CD を入れています。また
は、機器側の異常が考えら
れます。

音声が録音されているCDと交換
し て く だ さ い。交 換 し て も エ
ラーが表示される場合は、スズ
キ販売店またはスズキ代理店に
ご連絡ください。

データが保存されている
C D - R O M を入れていま
す。

音声が録音されているCDと交換
してください。

000-取扱説明書.book  57 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

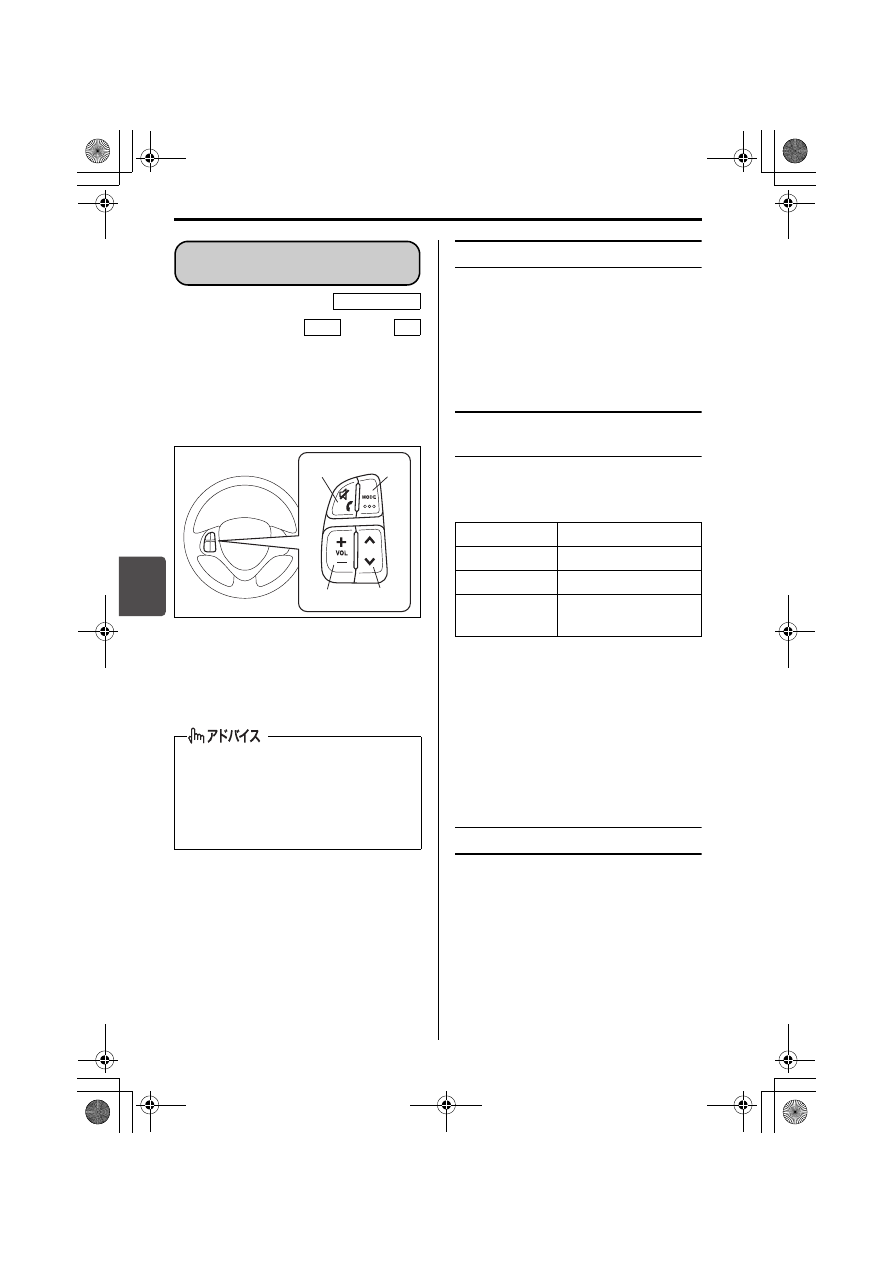

装備の取扱い/オーディオ

5-58

5

エンジンスイッチが

 または

のときに、手元でスマートフォン連携ナ
ビゲーションの操作ができます。

スマートフォン連携ナビゲーションに
よる操作については、別冊のオーディ
オマニュアルをお読みください。

72M20506

音量調節スイッチ

音量が調節できます。

大きくするときは+側を押します

小さくするときは−側を押します

連続調節するときは、+または−側を
長押しします

ミュート/ハンズフリー
スイッチ

お使いの機器によって、次の表のように
操作ができます。

※USB/microSDカード/Bluetooth/AUX

などを使用

■ ハンズフリースイッチ

ハンズフリー機能については、別冊の
オーディオマニュアルをご覧ください。

モードスイッチ

モードスイッチを短押しするたびに、
モード(ラジオやオーディオなど)が切
り替わります。また、長押しすることで
ナビゲーション画面とオーディオ画面を
切り替えることができます。

ナビゲーション本体の電源が切れてい
るときにスイッチを押すと、電源が入
ります。

(1) 音量調節スイッチ
(2) ミュート/ハンズフリースイッチ
(3) モードスイッチ
(4) 選局(選曲)スイッチ

スマートフォン連携ナビゲーション以
外のオーディオ、またはナビゲーショ
ンを装着した場合、ステアリングオー
ディオスイッチの機能は、実際の機能
と異なる場合があります。

ステアリング

オーディオスイッチ

タイプ別装備

ACC

ON

(1)

(2)

(4)

(3)

使用モード

スイッチ操作

ラジオ

消音/消音解除

音楽再生(※) 音楽の消音/消音解除

テレビ

テレビの消音/
消音解除

000-取扱説明書.book  58 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/オーディオ

5-59

5

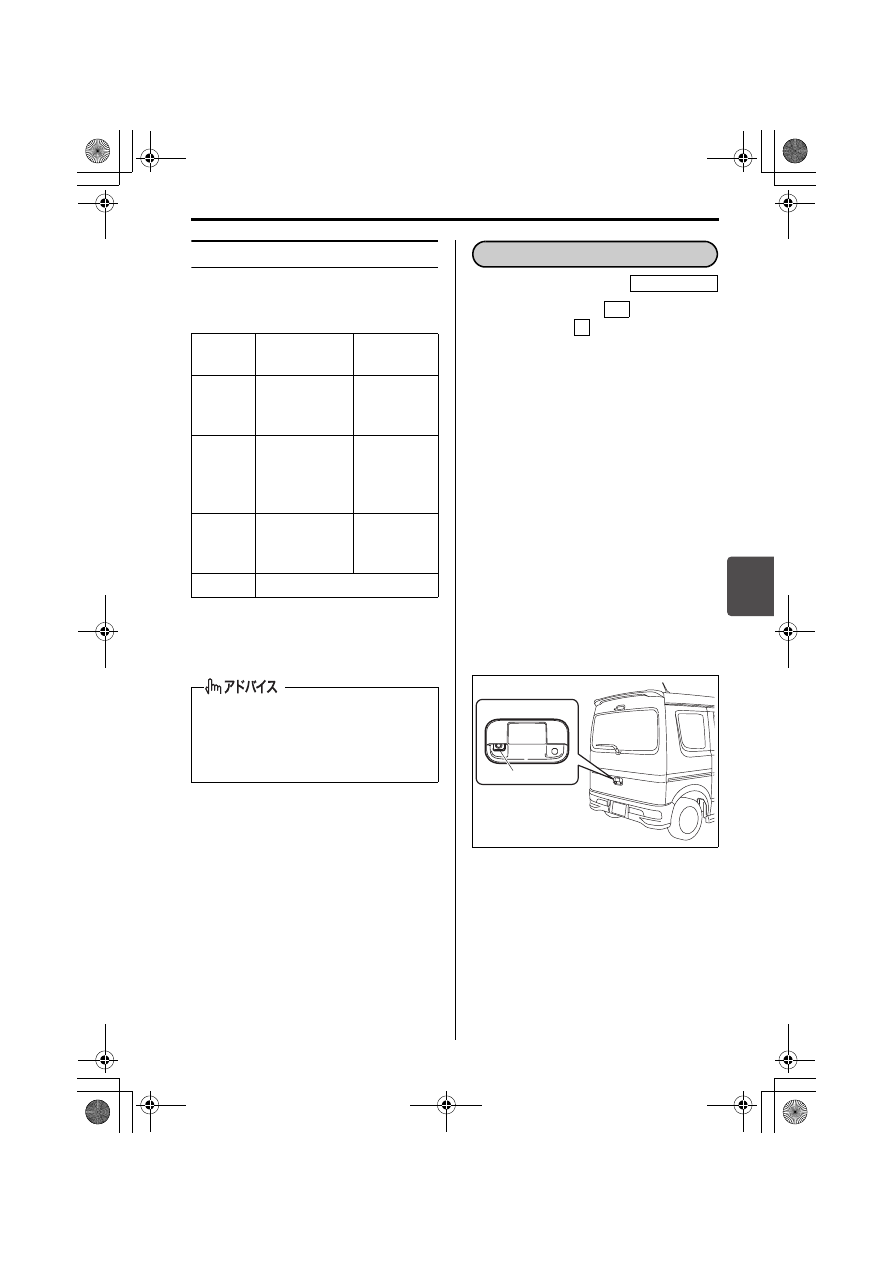

選局(選曲)スイッチ

次の表のようにスマートフォン連携ナビ
ゲーションの操作ができます。

※ プリセットメモリー(放送局のメモ

リー)については、別冊のオーディオ
マニュアルをお読みください。

エンジンスイッチが

  のときに、セ

レクトレバーを

 に入れると、バック

アイカメラ(1)の映像がスマートフォ
ン連携ナビゲーションの画面に映し出さ
れます。また、次の機能で駐車などの後
退操作を補助します。

自動俯瞰(ふかん) 機能
→ 5-66ページ

(自動俯瞰(ふかん)機能)

後退時左右確認サポート機能
→ 5-68ページ

(後退時左右確認サポート機能)

画面上に表示されるガイド線は目安であ
り、実際の距離間隔・車幅間隔とは異な
る場合があります。

ガイド線の設定は変更することができ
ます。
→ 5-71ページ(設定の変更)

64P50270

使用
モード

スイッチの
短押し

スイッチの
長押し

チューナー /
ワンセグ

プリセット
チャンネルの
アップ/ダウン

自動選局

(SEEK)

mi cro  SD
カード/
USB/iPod/
Bluetooth

トラック(チャ
プター)の
アップ/ダウン

早送り/
早戻し

交通情報

1620 kHz/
1629 kHzの
切替え

AUX

受信電波が弱いところでは、自動選局
ができないことがあります。自動選局
を取り消したいときは、選局スイッチ
をもう一度押してください。

バックアイカメラ

タイプ別装備

ON

R

(1)

000-取扱説明書.book  59 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/オーディオ

5-60

5

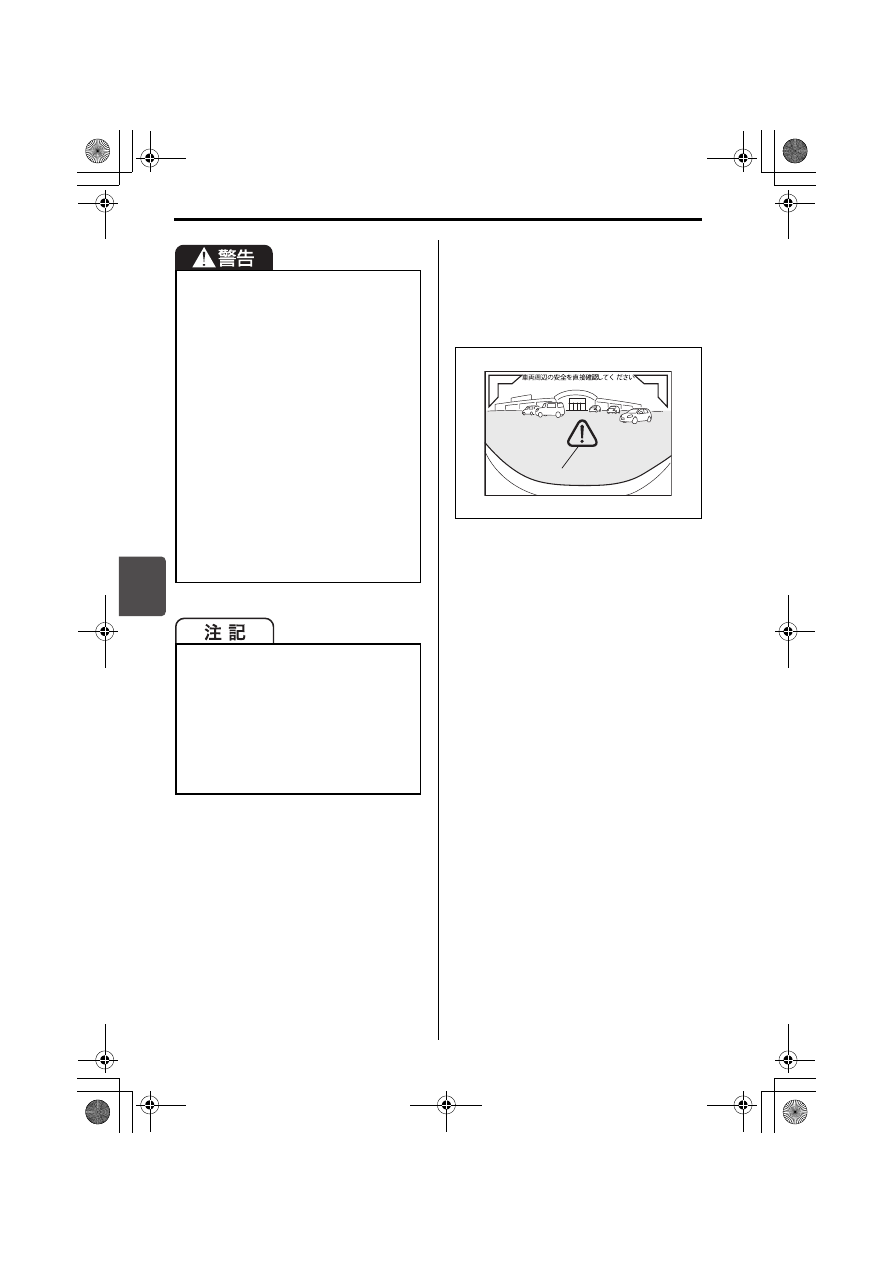

■ 画面のエラー表示について

バックアイカメラのシステムに異常があ
る場合は、画面に次のように表示されま
す。
→ 5-73ページ(こんな症状がでたら)

72M30551

バックアイカメラは運転者の注意義
務を軽減するものではありません。

画面に映し出す範囲や後退時左右確
認サポート機能には、お車の状態や
使用環境により限界があります。後
方および周囲の安全を直接目視やミ
ラーで確認してください。画面だけ
を見て後退すると、思わぬ事故につ
ながるおそれがあります。

カメラは精密機械ですので、強い衝
撃をあたえたり、分解や改造をした
りしないでください。また、カメラに
付着して固まった泥や凍り付いた雪
などをお湯をかけたり、棒などでつ
いたりして落とさないでください。
破損して火災や故障の原因となりま
す。

エンジン停止中に、長時間使用しな
いでください。鉛バッテリーあがり
の原因となります。

バックアイカメラのレンズは特殊な
ため、洗車ブラシは使用しないでく
ださい。レンズを破損するおそれが
あります。
→ 6-2ページ(外装のお手入れ)

(2) カメラシステムエラーマーク

車両周辺の安全を直接確認

車両周辺の安全を直接確認してく ださい

(2)

000-取扱説明書.book  60 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

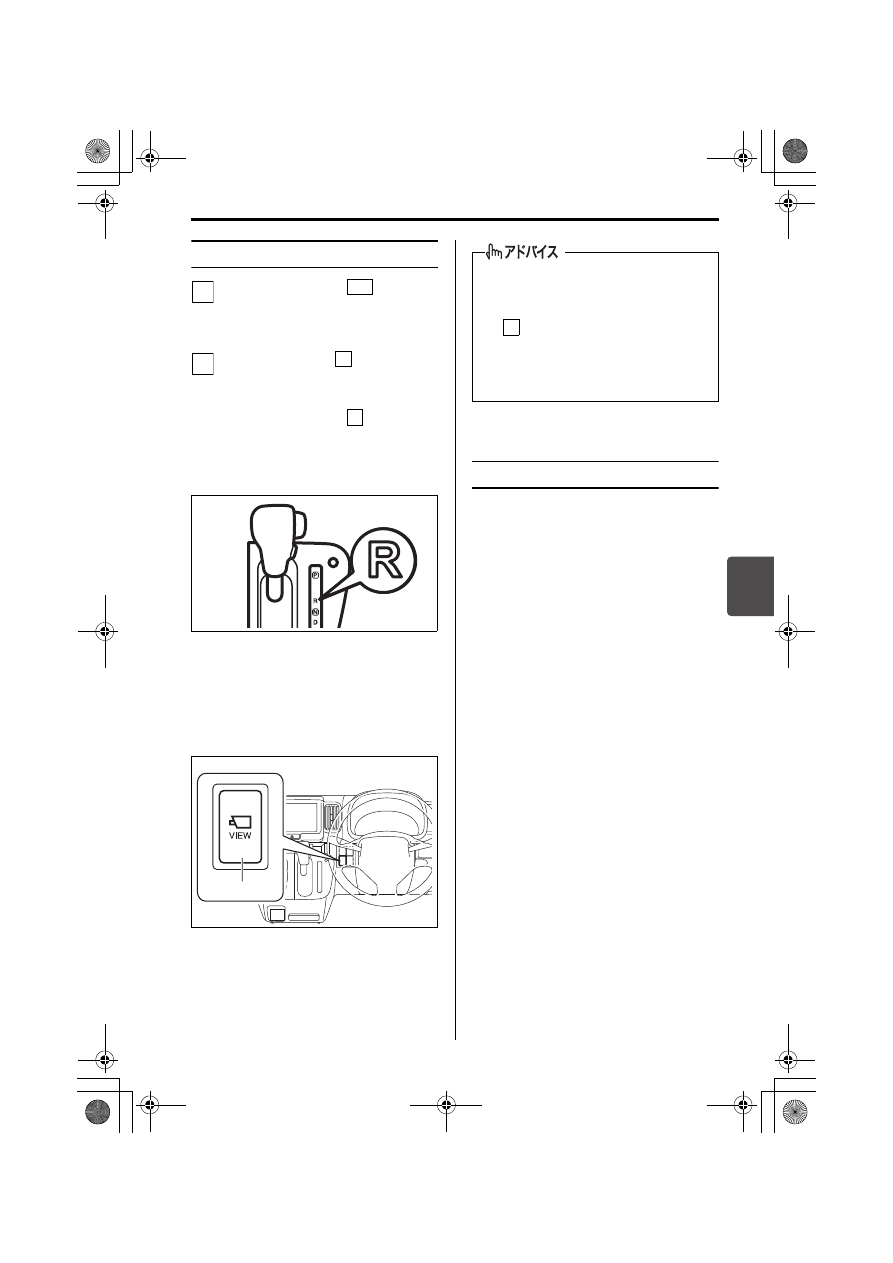

装備の取扱い/オーディオ

5-61

5

バックアイカメラの使いかた

エンジンスイッチを

 にします。

→ 4-9ページ

(エンジンのかけかた)

セレクトレバーを

 に入れます。

自動的に車両後方の映像が画面に

映し出されます。

セレクトレバーを

  以外にする

と、もとの表示画面にもどります。
→ 4-17ページ

(セレクトレバーの操作)

64P50320

VIEWスイッチ(1)でワイドビュー

/ノーマルビュー、通常画像/俯
瞰画像の切替えができます。
→ 5-63ページ

(画像の切替え)

64P50280

画面に映る範囲・見えかた

車両の後方が、バンパー後端から映り
ます。

カメラより上の部分は映し出されませ
ん。標識などの背が高く上部が張り出
している障害物は、画面上では上部ま
で確認できません。また、俯瞰画像も
同様です。

画面を通してみる距離と、実際の距離
とは異なります。

画面に映し出される範囲に、駐車車両
などの障害物があると、実際の距離と
異なって画面に表示されることがあり
ます。

バックアイカメラの映像は、ルームミ
ラーやドアミラーで見る場合と同じよ
うに、左右が反転して映し出されます。

1

ON

2

R

R

(1)

バックアイカメラの映像は、どの画
面表示よりも優先して映し出されま
す。ただし、セレクトレバーの位置
が

 以外では映し出されません。

スマートフォン連携ナビゲーション
の画面が非表示、音声出力停止状態で
も、バックアイカメラは作動します。

R

000-取扱説明書.book  61 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/オーディオ

5-62

5

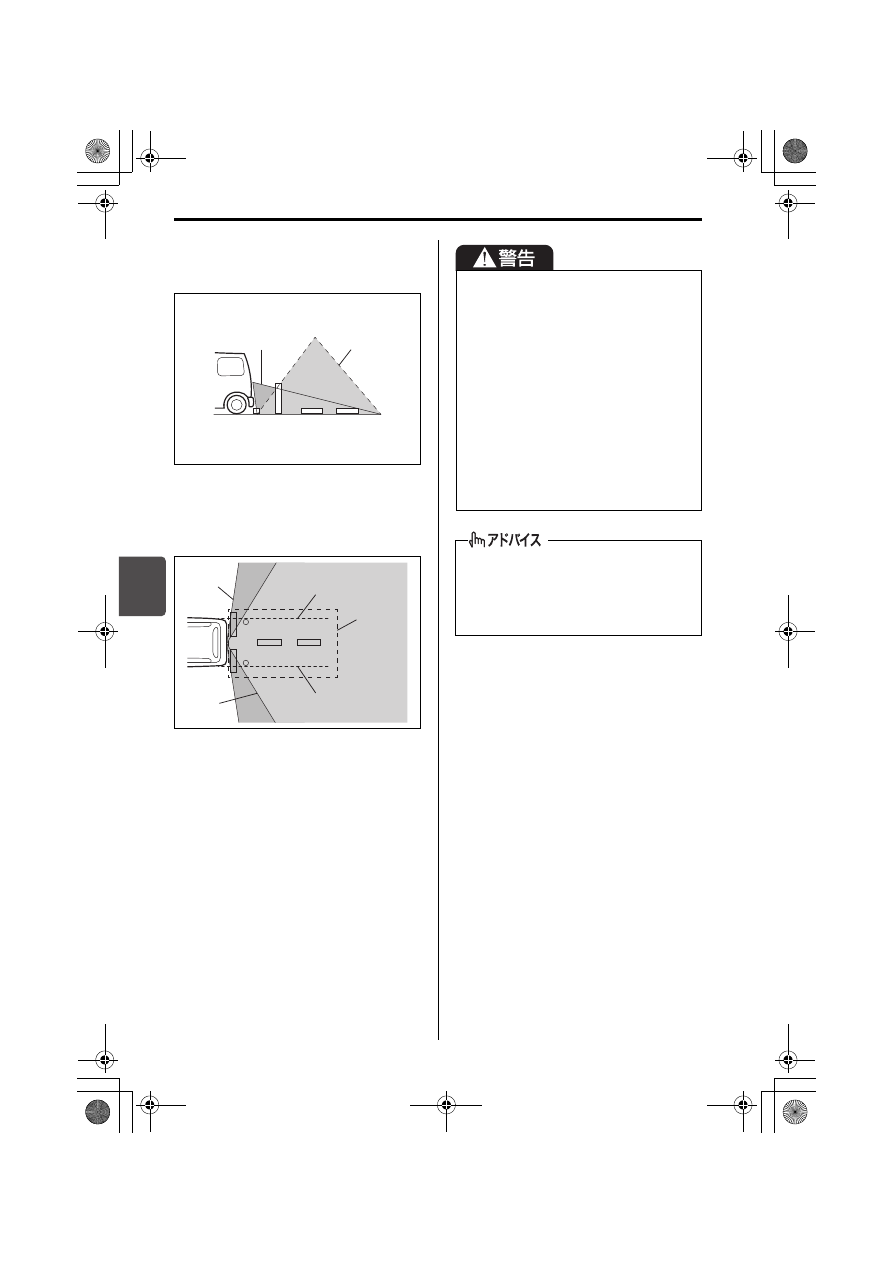

■ バックアイカメラの視野範囲

イメージ

72M30549

64P50430

視野範囲イメージ
(1) 通常画像
(2) 俯瞰画像

視野範囲イメージ
(3) 通常画像(ワイドビュー)
(4) 通常画像(ノーマルビュー)
(5) 俯瞰画像
(6) 実際の車幅

(1)

(2)

(4)

(5)

(6)

(6)

(3)

次のような状況では、バックアイカメ
ラ自体の角度が変わるため、ガイド線
にも誤差が発生します。画面だけを見
て後退すると、思わぬ事故につながる
おそれがあります。後方および周囲の
安全を直接目視やミラーで確認してく
ださい。

タイヤチェーンや応急用スペアタイ
ヤ(タイプ別装備)を装着したとき

指定サイズ以外のタイヤ、ホイール
を装着したとき

サスペンションを改造(車高の変更
など)したとき

バックアイカメラの映像は、実際の色
味とは多少異なることがあります。
また、暗いところや夜間では、映りや
色味が悪くなることがあります。

000-取扱説明書.book  62 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/オーディオ

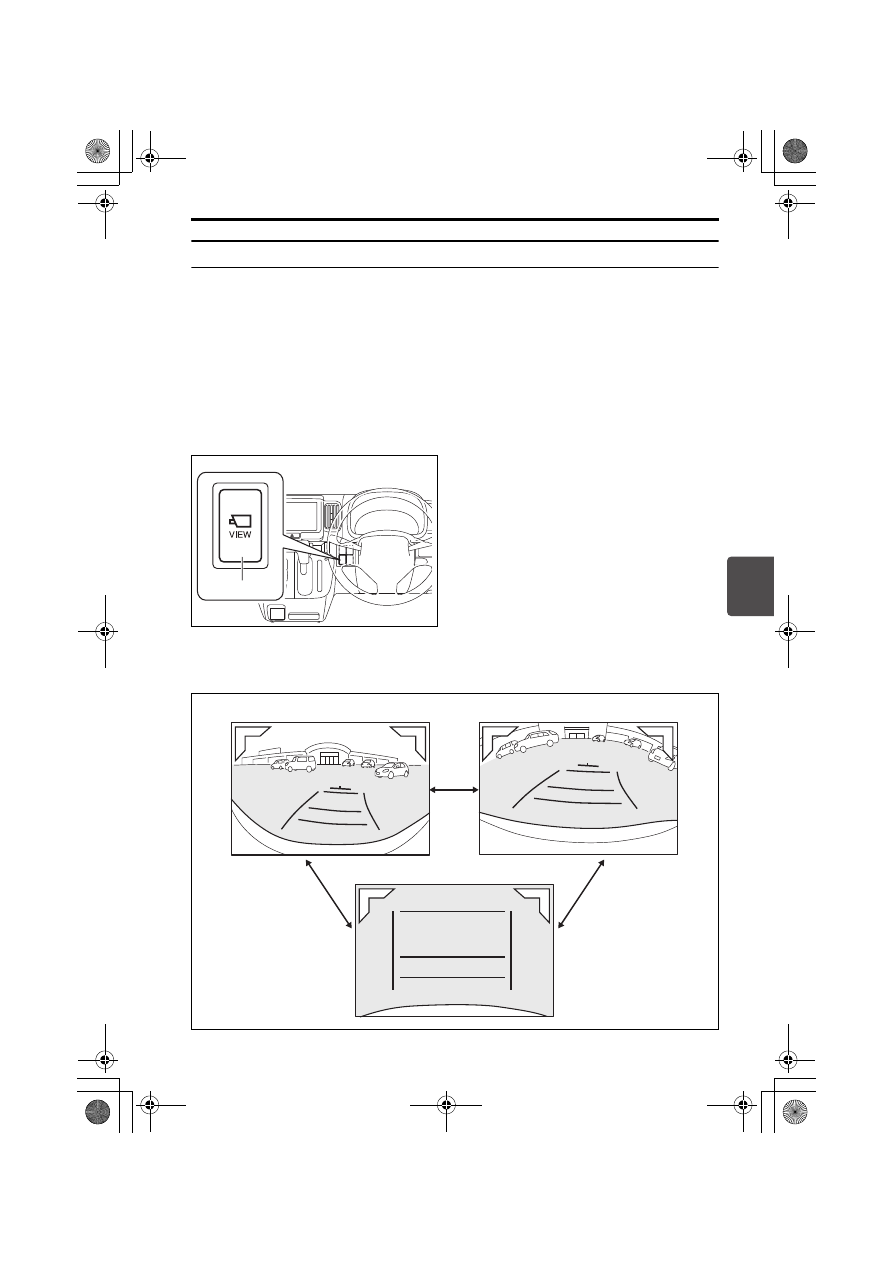

5-63

画像の切替え

スマートフォン連携ナビゲーションの画面に映し出される画像には、次の種類がありま
す。

通常画像
・ワイドビュー(工場出荷時)
・ノーマルビュー

俯瞰画像

車両の後方画像が映し出された状態で VIEW スイッチ(1)を押すごとに、画像が切り
替わります。

64P50280

・VIEWスイッチ の長押し(2)で、ワイドビューとノーマルビューが切り替わります。
・VIEWスイッチ の短押し(3)で、通常画像と俯瞰画像が切り替わります。

72M30534

(1)

S

m F

S

m F

˜ ›

‡ ¢

˜ ›

‡ ¢

S

m F

˜ ›

‡ ¢

S

m F

S

m F

˜ ›

‡ ¢

˜ ›

‡ ¢

S

m F

˜ ›

‡ ¢

S

m F

S

m F

˜ ›

‡ ¢

˜ ›

‡ ¢

S

m F

˜ ›

‡ ¢

(2)

(3)

(3)

通常画像(ワイドビュー)

通常画像(ノーマルビュー)

俯瞰画像

000-取扱説明書.book  63 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/オーディオ

5-64

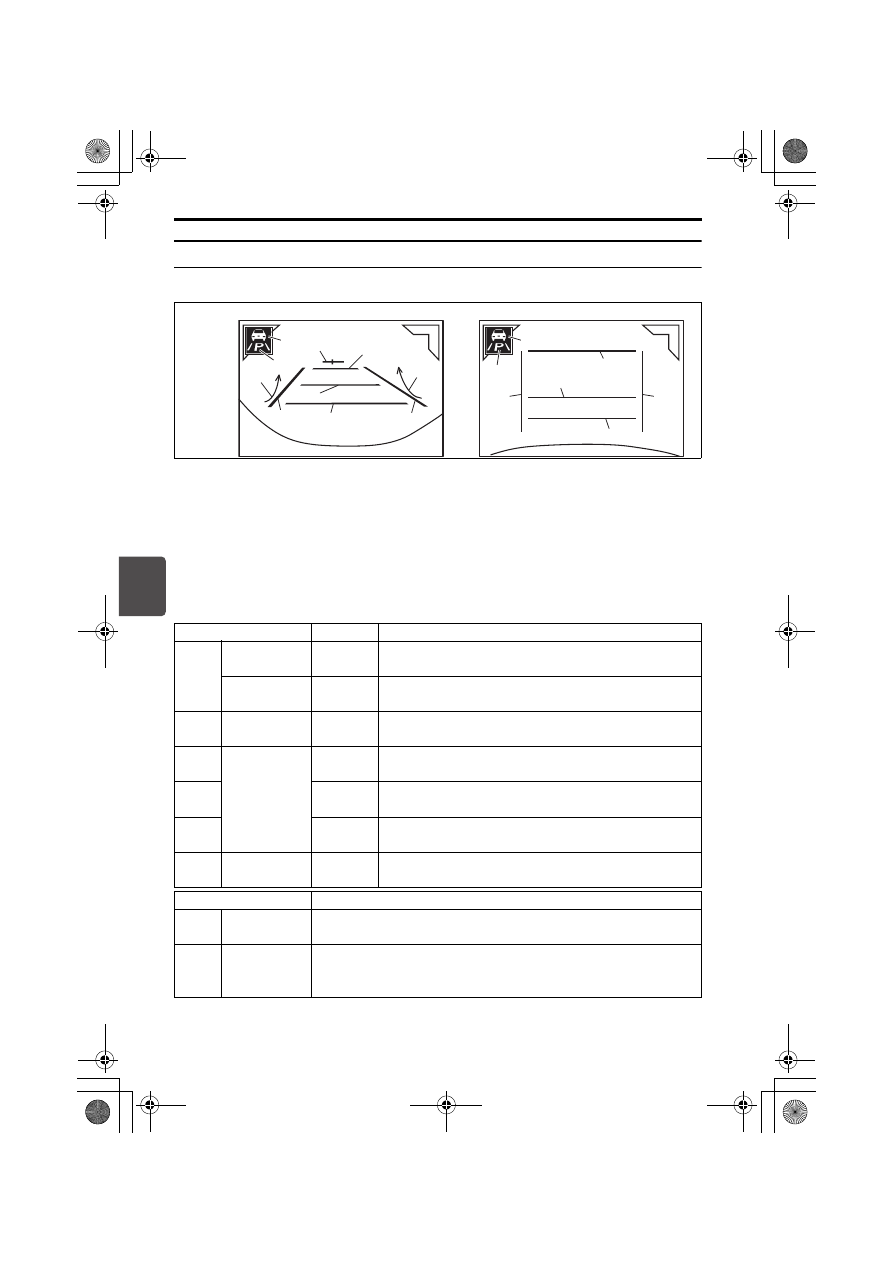

画像表示の見かた

画面には、車両後方の映像とともに次のようにガイド線などが表示されます。

72M30503

ガイド線は路面に対して表示されているため、自車の周囲にある駐車車両などの障害
物との距離を判断することはできません。また、俯瞰画像は平らな路面を基準に画像
処理して表示しているため、路面より高い位置にある障害物(他車のバンパーなど)
の位置を判断することはできません。

ガイド線には、舵角連動ガイド線および固定ガイド線があります。工場出荷時は、舵
角連動ガイド線が表示される設定になっています。お好みに応じて固定ガイド線に切
り替えてください。→ 5-71ページ(設定の変更)

ガイド線および表示アイコンは、次表のとおりです。

※1舵角連動ガイド線(工場出荷時)のとき
※2固定ガイド線のとき

各ガイド線の名称

表示色

表示内容

(1)

進路目安線
(※1)

ピンク
または青

ハンドル操作と連動して、後退時の進路を目安とし
て示します。

車幅目安線
(※2)

ピンク

車幅(ドアミラーの張り出し分を含む)の少し外側
の位置を目安として示します。

(2)

車両中央
目安線

濃い青

車両の中央位置の目安を示します。

(3)

距離目安線

水色

バンパー後端の中央部から約2m後方の位置を目安
として示します。

(4)

バンパー後端の中央部から約1m後方の位置を目安
として示します。

(5)

バンパー後端の中央部から約0.5m後方の位置を目
安として示します。

(6)

最大舵角目安
線(※2)

ハンドルをいっぱいまでまわしたときの進路方向
(最大舵角)を目安として示します。

各表示名称

表示内容

(7) 駐車アイコン

後退時に車両が車両区画の縦線と平行になると自動的に表示さ
れます。

(8) P マーク

バンパー後端から駐車位置までの距離が約1∼2mになると点滅
します。そのあと、さらに後退すると画面が自動で俯瞰画像に
切り替わるとともに点灯します。

S

m F

S

m F

˜ ›

‡ ¢

˜ ›

‡ ¢

S

m F

˜ ›

‡ ¢

S

m F

S

m F

˜ ›

‡ ¢

˜ ›

‡ ¢

S

m F

˜ ›

‡ ¢

(5)

(1)

(6)

(6)

(1)

(3)

(4)

(5)

(1)

(1)

(7)

(9)

(9)

(4)

(3)

(3)

(3)

(8)

(7)

(9)

(9)

(8)

(2)

通常画像

俯瞰画像

表示例

000-取扱説明書.book  64 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

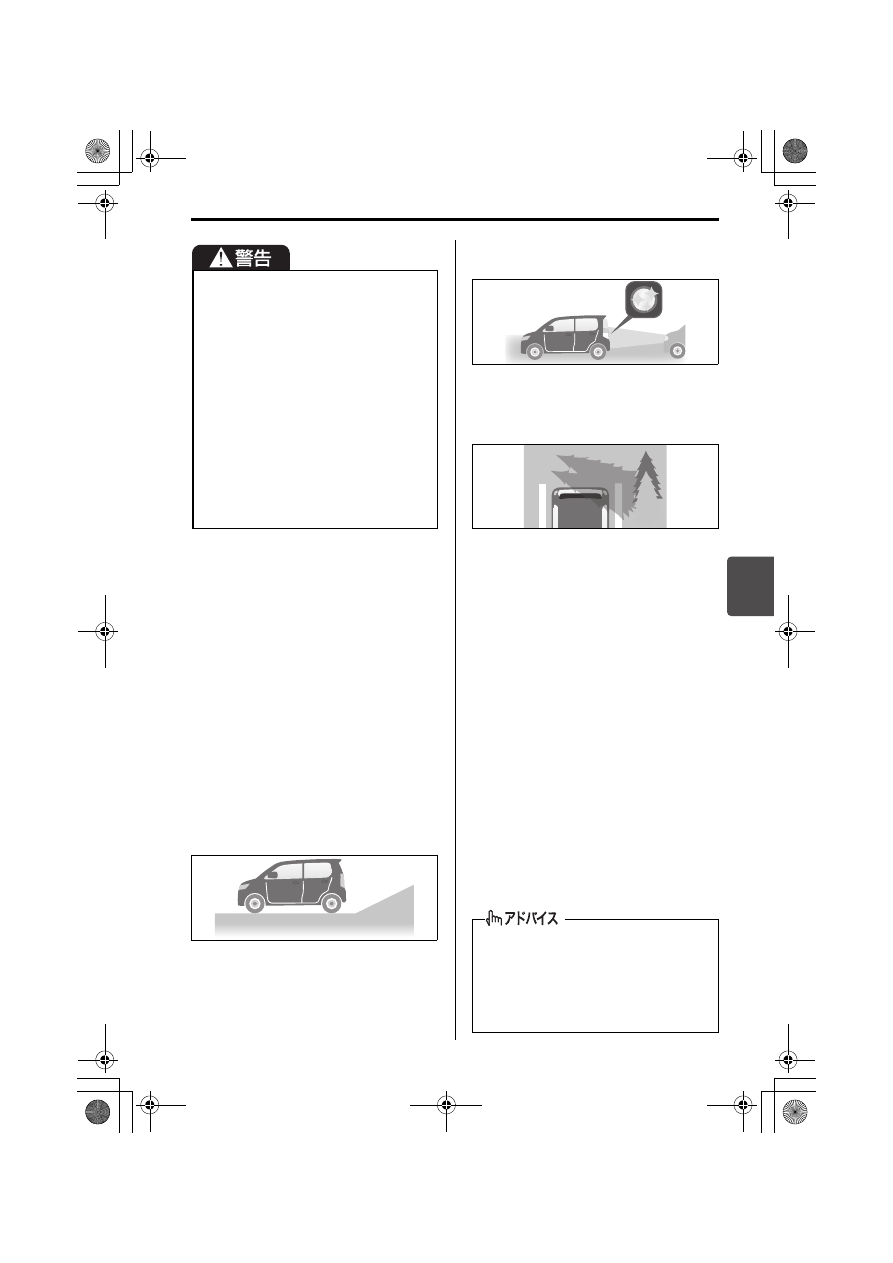

装備の取扱い/オーディオ

5-65

5

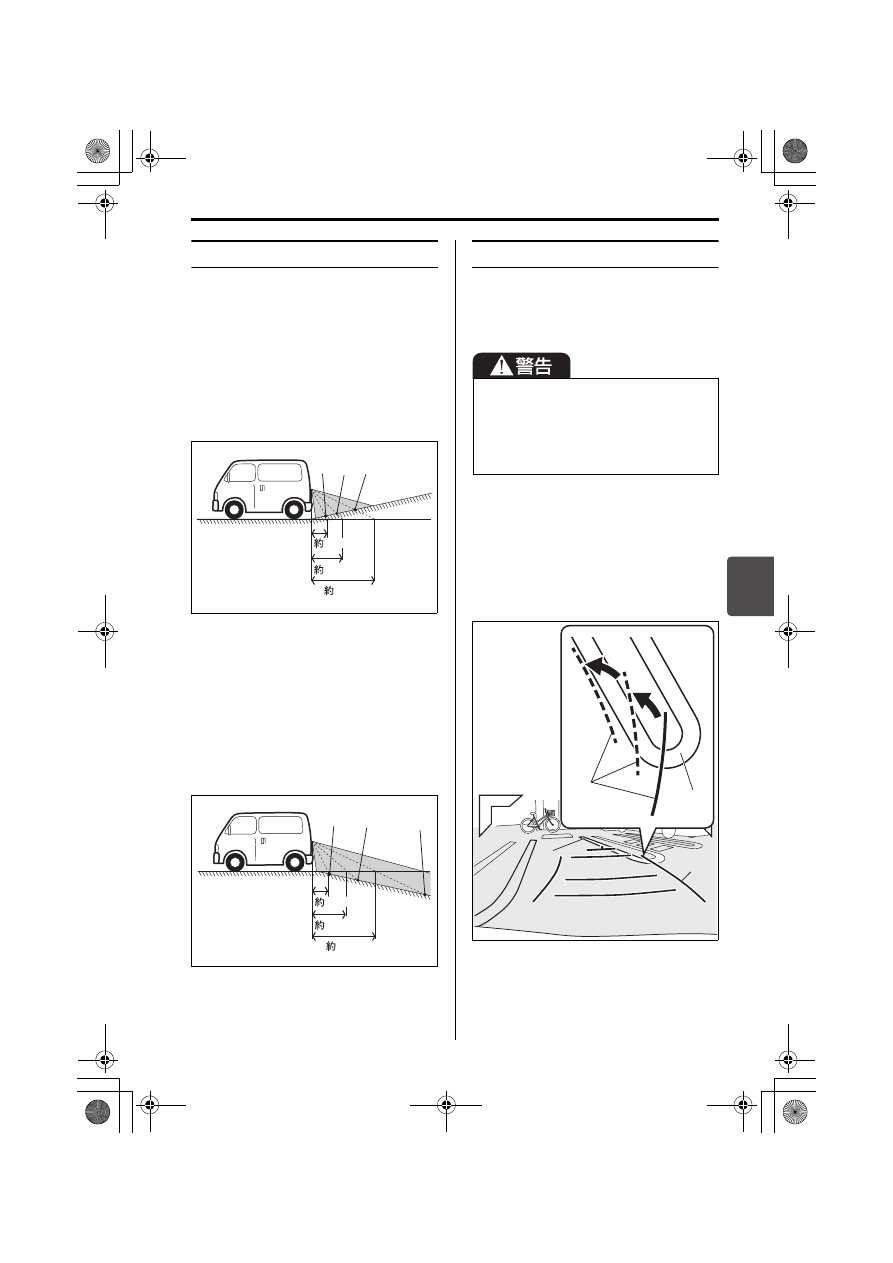

距離目安線の誤差

画面上に表示される距離目安線は、路面
状態や積載状況などにより、 実際の距離
と異なる場合があります。

■ 後方に上り坂がある場合

実際の距離より手前に、距離目安線が見
えます。同様にガイド線と実際の後退方
向にも誤差が生じます。

72M30553

■ 後方に下り坂がある場合

実際の距離より後ろに、距離目安線が見
えます。同様にガイド線と実際の後退方
向にも誤差が生じます。

72M30554

ガイド線の使いかた

画面上のガイド線と駐車区画線をあわせ
ることで、ガイド線をハンドル操作の補
助として使用することができます。

■ 舵角連動ガイド線の場合

進路目安線(1)を下図のように駐車区
画内(2)に入れるように、ハンドル操
作をしながらゆっくり後退すると車を駐
車区画に収めることができます。

72M30535

(1) 赤色 距離目安線(約 0.5 m)の示す地点
(2) 黄色 距離目安線(約 1.0 m)の示す地点
(3) 水色 距離目安線(約 2.0 m)の示す地点

(1) 赤色 距離目安線(約 0.5 m)の示す地点
(2) 黄色 距離目安線(約 1.0 m)の示す地点
(3) 水色 距離目安線(約 2.0 m)の示す地点

(1) (2)

0.5 m

2.0 m

1.0 m

(3)

0.5 m

2.0 m

(1)

(3)

1.0 m

(2)

ガイド線の見えかたは実際の道路状況
やお車の状態により異なります。後方
および周囲の安全を直接目視やミラー
で確認しながらハンドル操作をしてく
ださい。

(1)

(2)

(1)

(2)

000-取扱説明書.book  65 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

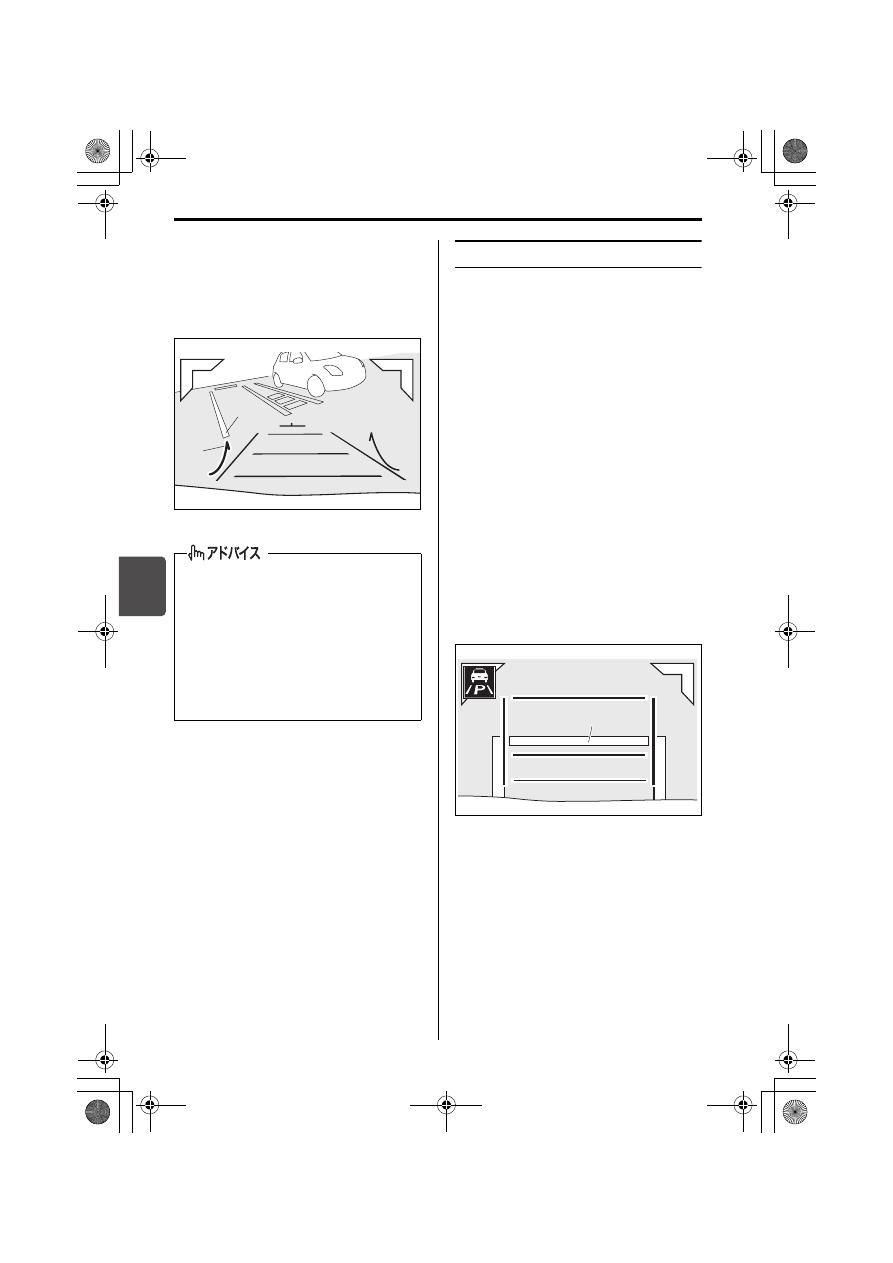

装備の取扱い/オーディオ

5-66

5

■ 固定ガイド線の場合

最大舵角目安線(1)の先端と駐車区画
の縦線(2)をあわせるようにハンドル
操作をしながらゆっくり 後退すると車を
駐車区画に収めることができます。

72M30531

自動俯瞰(ふかん)機能

ゆっくりと後退しているときに駐車区画
の横線(1)を検知して、一定距離にな
ると自動的に俯瞰画像に切り替わること
で、輪留めや壁などに寄せやすくするた
めの補助機能です。

この機能は、白色の駐車区画線を検知
して、車速が微低速時に作動します。

駐車区画の横線と自車がほぼ平行に
なってから、駐車アイコンと P マーク
がスマートフォン連携ナビゲーション
の画面に表示されるまでは自動で切り
替わりません。

VIEW スイッチを短押しすることで俯
瞰画像と通常画像を任意に切り替える
ことができます。
→ 5-63ページ(画像の切替え)

設定を変更することで機能を停止する
ことができます。
→ 5-71ページ(設定の変更)

72M30536

画面に表示されるガイド線は、バッ
クアイカメラ自体が車体に対して左
右均等に取り付けられていないため
ずれて見えます。

自車周辺の障害物と画面上のガイド
線が離れていても、実際には自車と
障害物の位置は接近していることが
あります。

(2)

(1)

(1)

000-取扱説明書.book  66 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/オーディオ

5-67

5

■ こんな場合は作動しません

・駐車区画奥の横線がないとき
・路面と駐車区画線の色合いに差がな

いとき

・駐車区画の左右の縦線間が3 m以上

あるとき

・駐車区画線にタイヤが乗っていると

■ こんな場合は作動しないこと

があります

・駐車区画線が汚れているときや色が

薄いとき

・駐車区画が傾斜しているとき

72M30537

・重い荷物を載せたり、タイヤ空気圧

が不足したりして車両が傾いている
とき

・降雪、雨、霧などで視界が悪いとき

・太陽やヘッドライトなどの光が直接

カメラのレンズに当たったとき

72M30538

・駐車区画線が街灯などの光で反射し

たり、建物などの影で見えづらかっ
たりしたとき

72M30539

・車両が駐車区画の縦線と平行になっ

ていないとき

・後退車速が速すぎるとき
・後退時左右確認サポート機能が作動

しているとき

・駐車区画線が細すぎたり、太すぎた

りしたとき

・駐車区画の形状や線が破線などの特

殊なとき

■ こんな場合にも作動すること

があります

・センターラインなどの白線を横切る

ように幅が狭い道路から後退したと

・駐車区画線が白色以外のとき
・駐車区画線に見えるような影、路面

の段差やペイントなどがある

路面状況やお車の状態によっては、
画像が切り替わらなかったり、思わ
ぬときに切り替わったりするおそれ
があります。後方および周囲の安全
を直接目視やミラーで確認してくだ
さい。画面だけをみて後退すると、
思わぬ事故につながるおそれがあり
ます。

バックアイカメラより高い位置にあ
るものは映し出されないため、トラッ
クの荷台などの張り出している障害
物は画面に表示されません。画面だ
けをみて後退すると、思わぬ事故に
つながるおそれがあります。

俯瞰画像は、バックアイカメラの通常
画像を画像処理して画面に映し出して
いるため、自車から離れた箇所ほど画
質が粗く見えますが、異常ではありま
せん。

000-取扱説明書.book  67 ページ  2017年6月20日 火曜日 午前9時58分

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     19      20      21      22     ..
