7

万一のとき/電球切れ

7-20

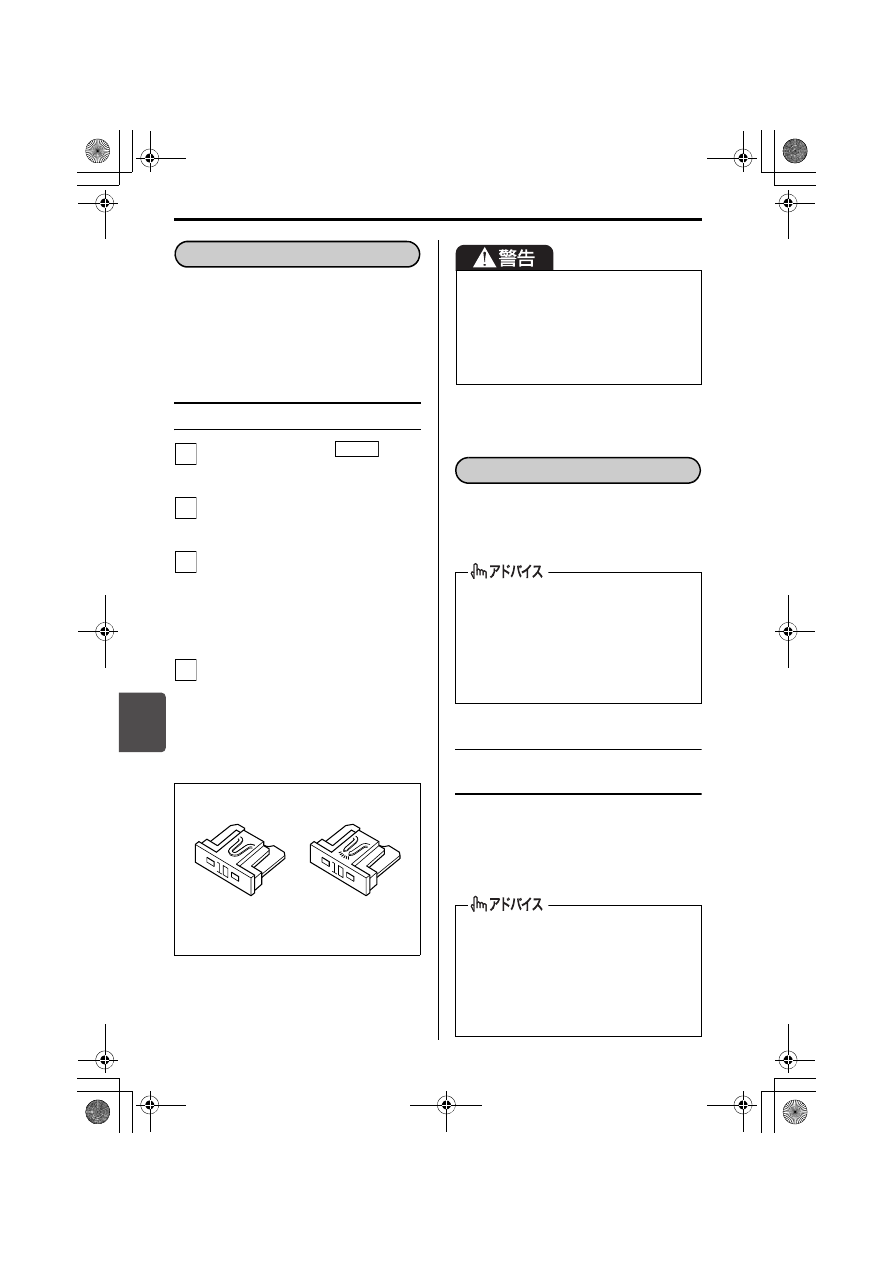

ヒューズの点検・交換には、ヒューズ抜
き(低背ヒューズ用、市販品)および交
換用ヒューズ(別売り)が必要となりま
す。点検・交換の際は、スズキ販売店ま
たはスズキ代理店にご相談ください。

点検・交換のしかた

エンジンスイッチを

(OFF)

にします。

エンジンルーム内のヒューズボック
スはカバーを外します。

故障の状況から、点検すべきヒュー
ズをヒューズの表で確認します。
ヒューズ抜き(市販品)をヒューズ
に差し込んで引き抜き、ヒューズが
切れていないか点検します。

切 れ て い る と き は、同 じ 容 量 の
ヒューズと交換します。

交換したヒューズがすぐに切れる
ときは、電気系統の故障が考えら
れます。スズキサービス工場で点
検を受けてください。

82K208

ライトやランプ、方向指示器/非常点滅
表示灯などを点灯または点滅させて、電
球切れがないか点検してください。

ヘッドライトなどのレンズ内
面のくもり

レンズ内面に大粒の水滴がついていると
きやランプ内に水がたまっているとき
は、スズキサービス工場で点検を受けて
ください。

(1) 正常なヒューズの例
(2) 切れたヒューズの例

ヒューズの点検と交換

1

LOCK

2

3

4

(1)

(2)

ヒューズは、同じサイズで同じ容量の
ものと交換してください。サイズの違
うヒューズ、容量の大きいヒューズ、
針金、銀紙などを使用すると、配線が
焼損したり火災が発生したりする原因
となります。

制動灯はほかの人に見てもらうか、壁
などを利用して点検してください。

メーター内の方向指示器表示灯の点
滅が異常に速くなったときは、方向
指示器/非常点滅表示灯の電球切れ
が考えられます。

ヘッドライトやリヤコンビネーション
ランプなどは、ランプ内外の温度差に
より一時的にレンズ内面がくもること
がありますが、機能上の問題はありま
せん。(窓ガラスがくもるのと同じ現
象です)

電球切れ

電球の点検

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/電球切れ

7-21

電球が切れているときは、ワット数およ
び型式が同一の電球と交換してください。
電球のワット数および型式は、サービス
データ(8-4ページ)をご覧ください。

次の電球の点検・交換については、ス
ズキ販売店またはスズキ代理店にご相
談ください。
・ヘッドライト
・車幅灯
・方向指示器/非常点滅表示灯(前面)

電球を交換しても点灯しない、または
すぐ切れるときは電気系統の故障が考
えられます。スズキサービス工場で点
検を受けてください。

高電圧による感電のおそれがあるた
め、次の電球交換は絶対に行なわない
でください。交換の際は、スズキ販売
店またはスズキ代理店にご相談くださ
い。

ディスチャージ仕様車のヘッドライ
ト(ディスチャージ電球)

電球を交換するときは

電球を交換するときは、次のことをお
守りください。

安全で平らな場所に駐車し、パーキ
ングブレーキをしっかりとかけてく
ださい。

エンジンを止め、各ランプを消灯さ
せ、エンジンや排気管、電球などが
十分に冷えてから行なってくださ
い。やけどのおそれがあります。

ハロゲン電球は高圧ガスを封入して
いるため、とくに慎重に扱ってくだ
さい。割れるとガラスが飛散して、
けがのおそれがあります。

車両の部品などで手や腕などをけが
しないよう、長袖の上着と手袋を着
用してください。

82M70250

ハロゲン電球を扱うときは、油脂類が
付着していない、きれいな手袋をはめ
てください。使用時電球が高温になる
ため、素手で扱ってガラス部分に油な
どが付着すると、発熱による早期電球
切れのおそれがあります。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/電球切れ

7-22

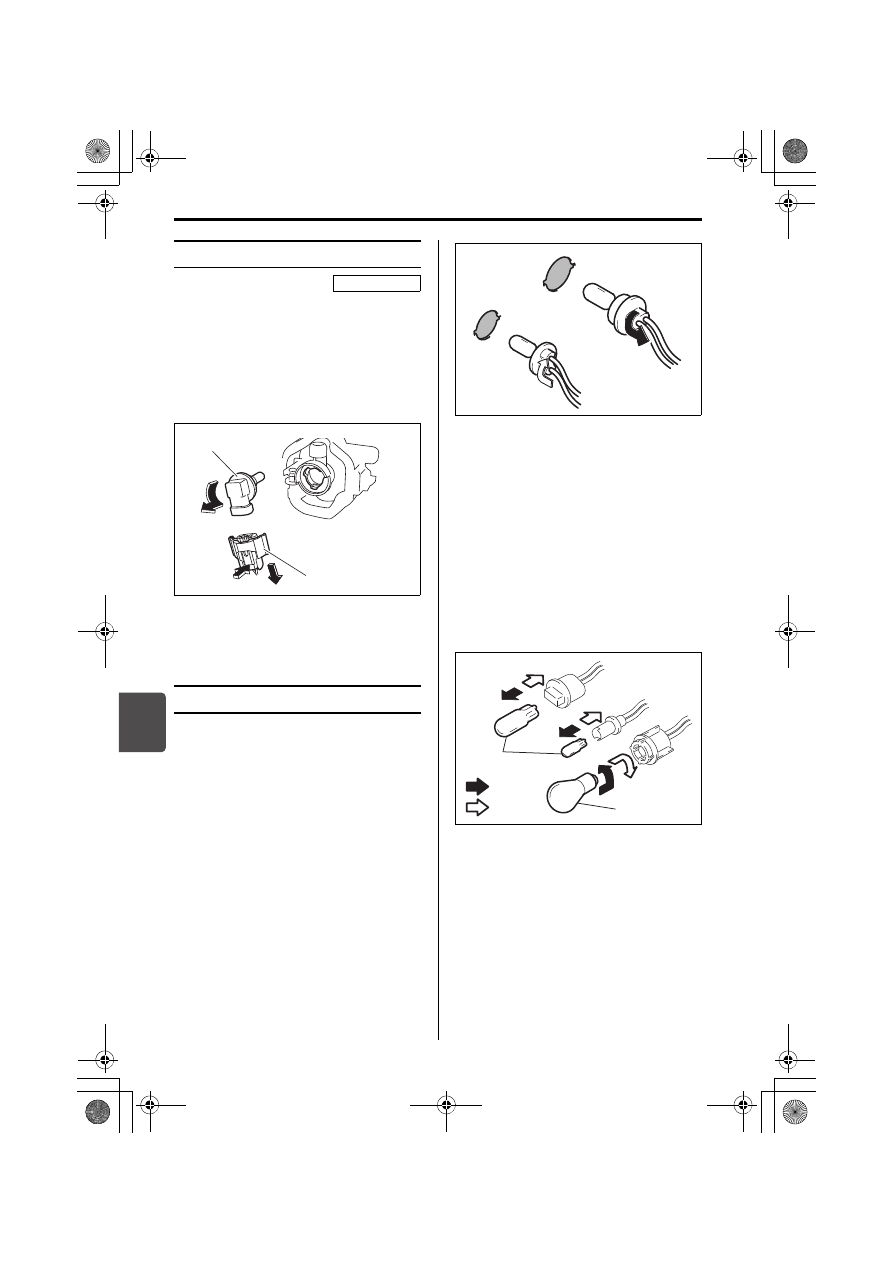

フォグランプ

バンパーの裏側から交換します。
・カプラー(1)は、ツメを押しなが

ら外します。

・カプ ラ ー を外 し た あと に 電 球(ソ

ケット一体式)(2)を反時計方向に
まわして外します。

82M70480

交換後は、外したときと逆の手順でも
とにもどします。

そのほかの一般的な電球

電球ソケットおよび電球の取り外し/取
り付けは、次の方法で行ないます。

■ 電球ソケットの取り外し/取り

付け

ソケットをランプ本体から取り外すと
き(1)は、ソケットを反時計方向に
まわして引き抜きます。

取り付けるとき(2)は、ソケットを
ランプ本体の切り欠きにあわせて差し
込み、時計方向にまわします。

65J283

■ 電球の取り外し/取り付け

2つのタイプがあります。

A のタイプは、図のように抜き差しす
るだけです。

Bのタイプは、次のようになります。
・取り外すときは、電球を押しながら

反時計方向にまわします。

・取り付けるときは、電球を押しなが

ら時計方向にまわします。

82K210

タイプ別装備

(2)

(1)

(1) 取り外し
(2) 取り付け

(1)

(2)

΍

A

B

(1)

(2)

΍

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/電球切れ

7-23

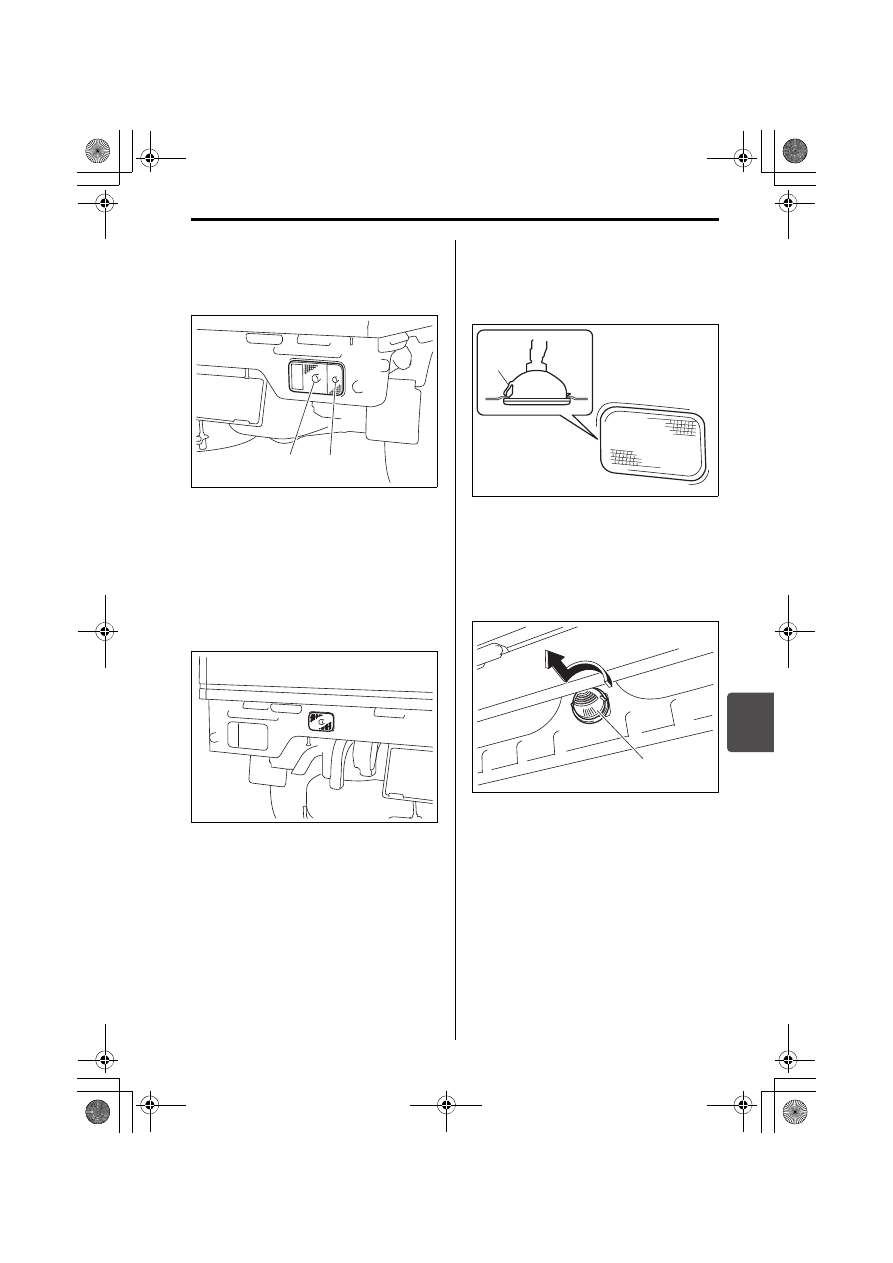

■ リヤコンビネーションランプ

リヤコンビネーションランプの裏側から
交換します。

82M70340

■ 後退灯(Aタイプ)

後退灯の裏側から交換します。

82M70350

電球ソケットが取り外しにくいとき
は、後退灯本体を手前に引き出してく
ださい。後退灯裏側のツメ(左側)

(1)

を押すと、引き出せます。

82M70360

■ 番号灯(Aタイプ)

レンズ(1)を反時計方向にまわして外
してから交換します。

82M70370

(1) 制動灯/尾灯(Bタイプ)
(2) 方向指示器/非常点滅表示灯

(Aタイプ)

(1)

(2)

(1)

(1)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/オーバーヒート

7-24

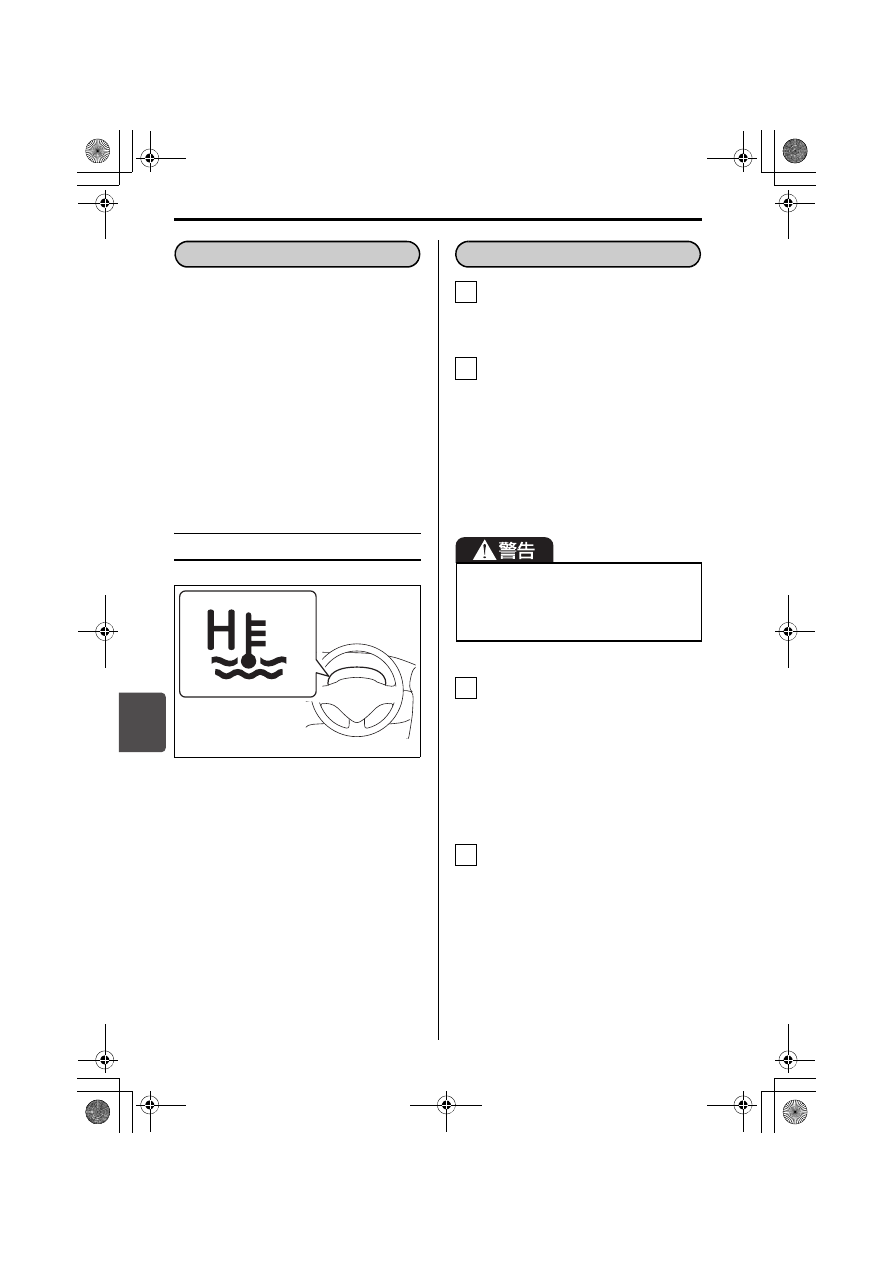

ラジエーターなどの冷却システムによる
エンジンの冷却が間に合わなくなり、冷
却水を適温に保てなくなった状態をオー
バーヒートといいます。
次のようなときは、オーバーヒートで
す。

エンジンルームから蒸気が立ちのぼっ
ている

エンジンの力が急に落ちた

エンジン冷却水温が異常に高くなっ
て、メーターパネル内の水温警告灯が
点灯

水温警告灯

81M70341

メータパネル内にあります。

エンジン回転中に、エンジン冷却水温
が高くなると点滅します。また、エン
ジン冷却水温が異常に高くなったとき
は点灯します。
→ 1-10ページ(警告灯・表示灯)

車を安全な場所に止めます。

必要に応じて、停止表示板(別売
り)を置きます。

エンジンをかけたままでドアおよび
エンジンルームを開けて、エンジン
ルーム内の風通しをよくします。

エンジンルームから蒸気が立ちの
ぼっているときは、エンジンルー
ムを開けずに次の手順を行なって
ください。
→ 5-16ページ

(エンジンルーム)

冷却ファンの作動を確認し、水温警
告灯が消灯するのを待ってエンジン
を止めます。

冷却ファンが作動していないとき
や、水温警告灯が消灯しないとき
は、ただちにエンジンを止め、ス
ズキ販売店またはスズキ代理店に
ご連絡ください。

エンジンが十分に冷えてから、冷却
水の量やホースなどからの水漏れを
点検します。

オーバーヒート

オーバーヒートとは

エンジンルームから蒸気が立ちのぼっ
ているときは、エンジンルームを開け
ないでください。蒸気や熱湯が吹き出
して、やけどのおそれがあります。

オーバーヒートしたときは

1

2

3

4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/そのほか

7-25

82M70380

冷却水の量が不足しているときは補
充します。

水漏れなどの異常があるときは、
スズキ販売店またはスズキ代理店
にご連絡ください。

冷却水がなく、やむをえず水だけ
を補充したときは、できるだけ早
くスズキサービス工場で冷却水の
点検または交換をしてください。

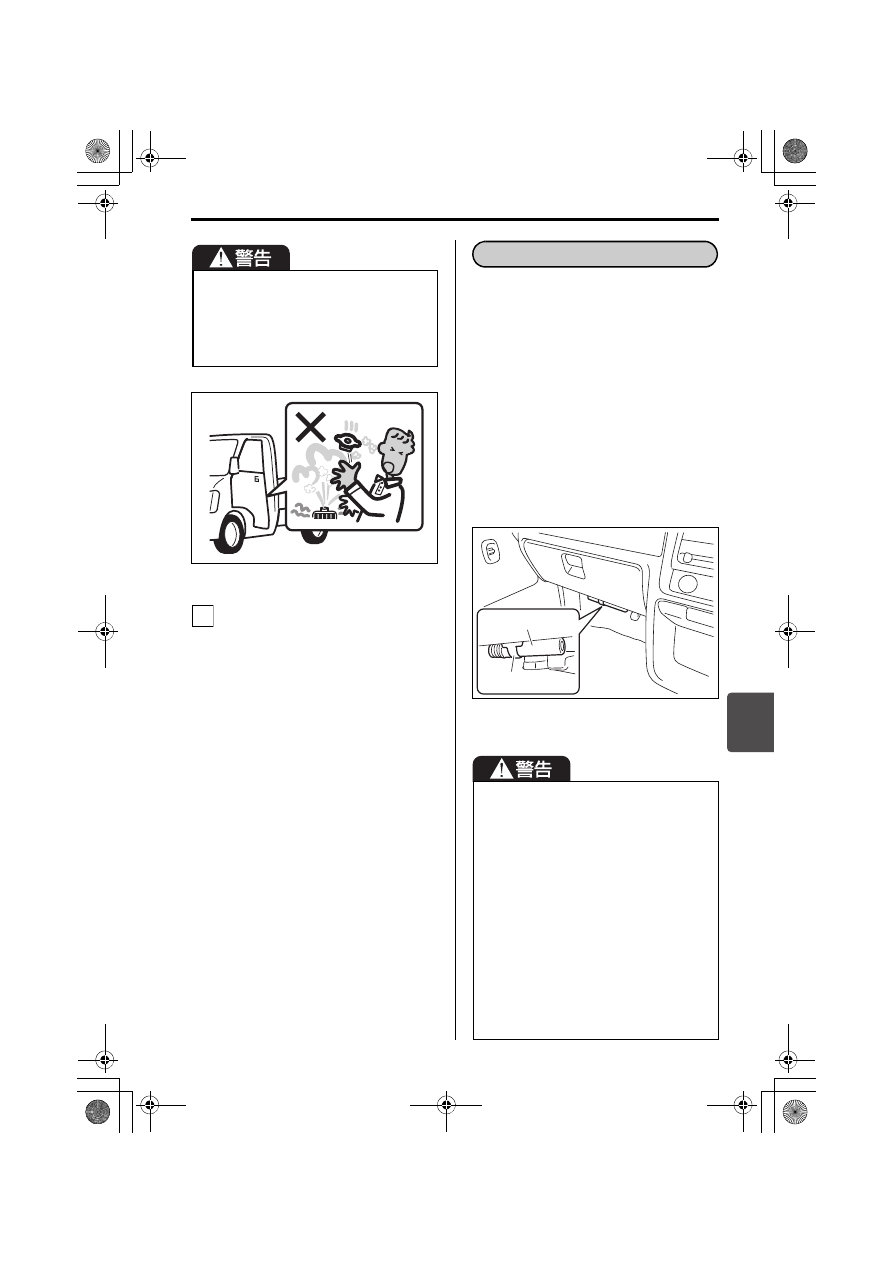

発炎筒は、助手席足元のホルダーに取
り付けています。

点火すると約 5 分間発炎します。踏切
や高速道路などの危険な場所で故障し
たときに、非常用信号として使用しま
す。

使用方法は発炎筒に記載されていま
す。あらかじめよく読んでおいてくだ
さい。

発炎筒に表示されている有効期限が切
れる前に、新品と交換してください。
発炎筒はスズキ販売店またはスズキ代
理店でご購入ください。

82M70390

ラジエーターキャップは、エンジンが
十分に冷えてから外してください。エ
ンジンが熱いときは冷却水に圧力がか
かっているため、蒸気や熱湯が吹き出
してやけどのおそれがあります。

5

(1) ホルダー

(2) 発炎筒

お子さまにはさわらせないでくださ
い。やけどや火災などの思いがけな
い事故を起こすおそれがあります。

必ずホルダーに保管してください。

点火するときは、筒先を顔や身体に
向けないでください。やけどのおそ
れがあります。

ガソリンなどの可燃物の近くでは使
用しないでください。火災の原因と
なります。

トンネル内など、換気が悪い場所で
発炎筒を使用すると、煙で視界が悪
くなります。トンネル内での合図は
非常点滅表示灯をご使用ください。

そのほか

発炎筒

(1)

(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/そのほか

7-26

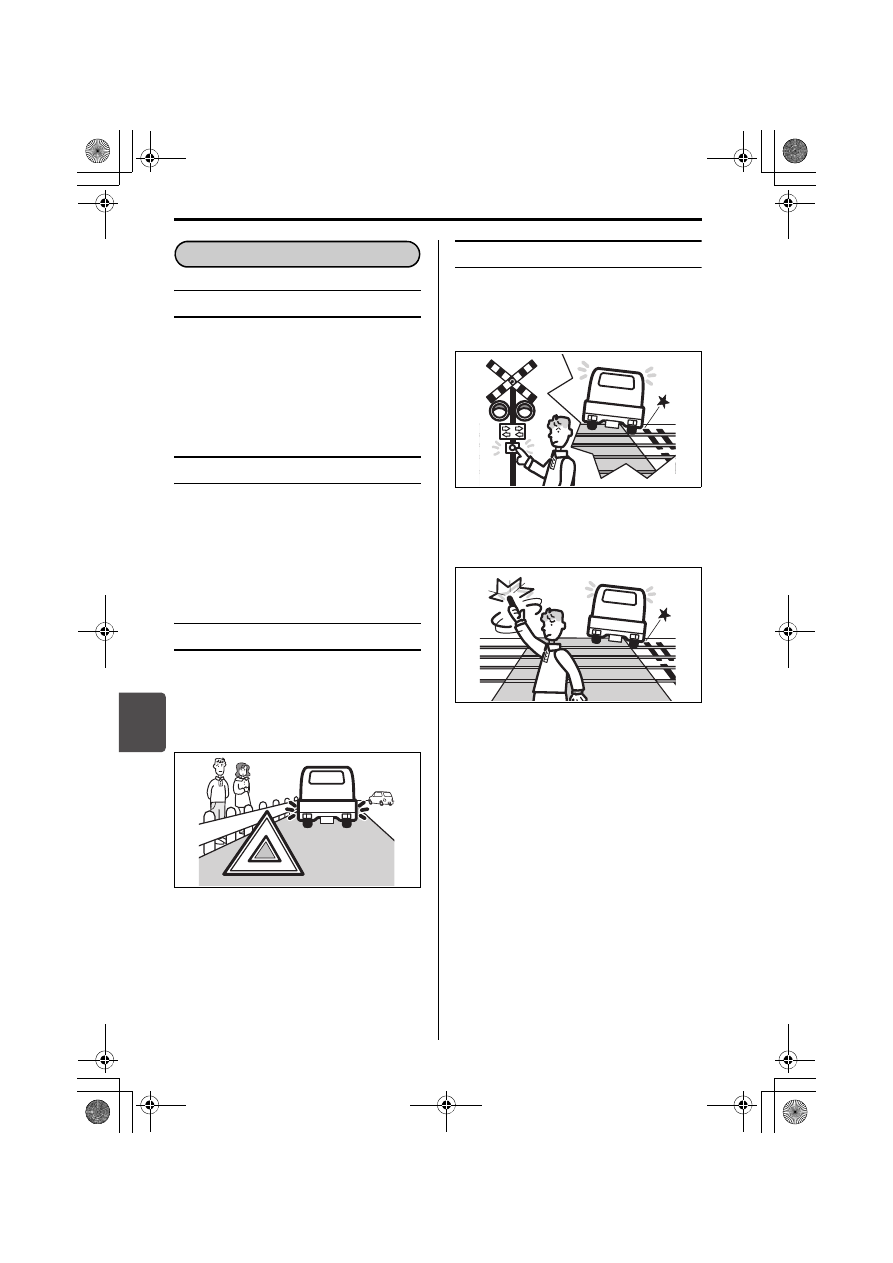

故障したときの連絡先は

お買い求めのスズキ販売店またはスズキ
代理店にご連絡ください。スズキ代理店
および JAF の連絡先は、別冊の「スズキ
4 輪車サービスネットワーク」をご覧く
ださい。

停止表示板を常備する

万一のために、停止表示板(別売り)を
車に備えてください。高速道路や自動車
専用道路では、車の後方に停止表示板を
置くことが法令で義務づけられていま
す。

路上で故障したときは

車を路肩などに止め、非常点滅表示灯を
点滅させます。必要に応じて停止表示板
(別売り)や発炎筒で他車に注意をうな
がします。

67H70530

全員車から降り、ガードレールの外など
安全な場所に、すみやかに避難してくだ
さい。

踏切内で動けなくなったときは

脱輪など、踏切内で動けなくなったとき
は、ただちに踏切の非常ボタンを押して
ください。

67H70540

踏切の非常ボタンがわからないときは、
発炎筒で列車に合図してください。

67H70550

故障したときは

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/そのほか

7-27

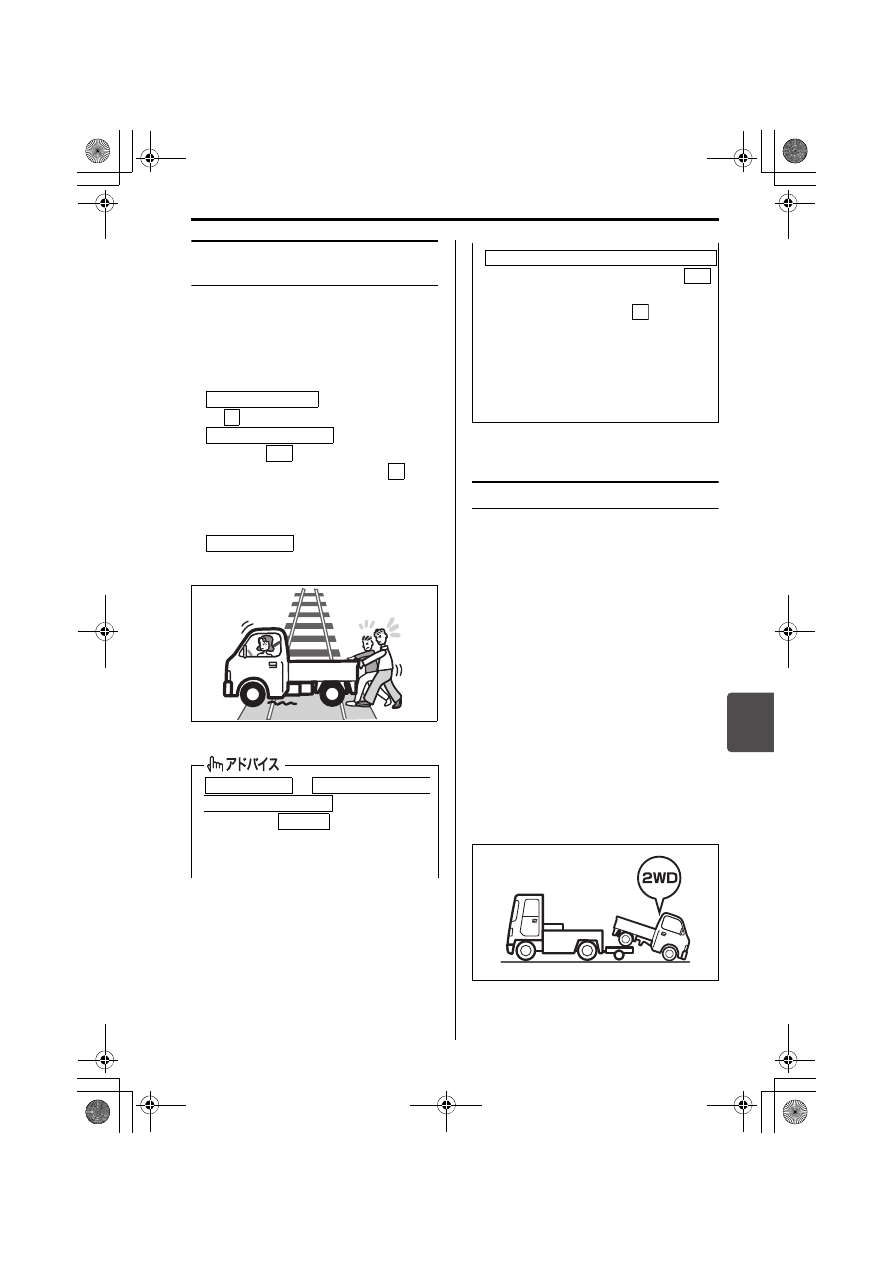

エンストした車を少し移動さ
せるときは

踏切や交差点などでエンストして動けな
くなったときは、付近の人に押しても
らって、車を安全な場所まで移動させて
ください。
このとき、次のようにします。

  はセレクトレバー

を

 に入れます。

  は エ ン ジ ン ス

イッチを

 の位置でブレーキを踏

んでから、セレクトレバーを

 に入

れます。また、メーター内のセレクト
レバー位置表示が N になっていること
を確認します。

  はチェンジレバーを N

(ニュートラル)に入れます。

67H70560

けん引してもらうときは

レッカー車でけん引するとき、4 輪ま
たは駆動輪である後輪を持ち上げてく
ださい。

故障車を移動するには、車両運搬車を
利用する方法もあります。

エンジンがかかっていても車が動かな
かったり、いつもと違う音がしたりす
るときは、駆動装置の故障が考えられ
ます。けん引する前に、スズキ販売店
またはスズキ代理店にご連絡くださ
い。

■ パートタイム4WD車

後輪だけを持ち上げてけん引するとき
は、安全や駆動装置の保護のため、必ず
けん引の前に2WDに切替えてください。

67H70570

→ 4-32ページ(4WD切替えレバー)
→ 4-36ページ(4WDスイッチ)

 、

  ともエンジン

スイッチを

 の位置で保持し

て緊急避難的に車を動かすことはで
きません。

オートマチック車

N

オートギヤシフト車

ON

N

マニュアル車

マニュアル車

オートマチック車・

オートギヤシフト車

START

  の場合、エンジンスイッチを
にしてブレーキペダルを踏んだ状態
でもセレクトレバーを

  からほか

の位置へ動かせないときは、4-10
ページ
(オートマチック車)または
4-20 ページ(オートギヤシフト車)
の手順でシフトロックを解除してく
ださい。

オートマチック車・オートギヤシフト車

ON

P

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/そのほか

7-28

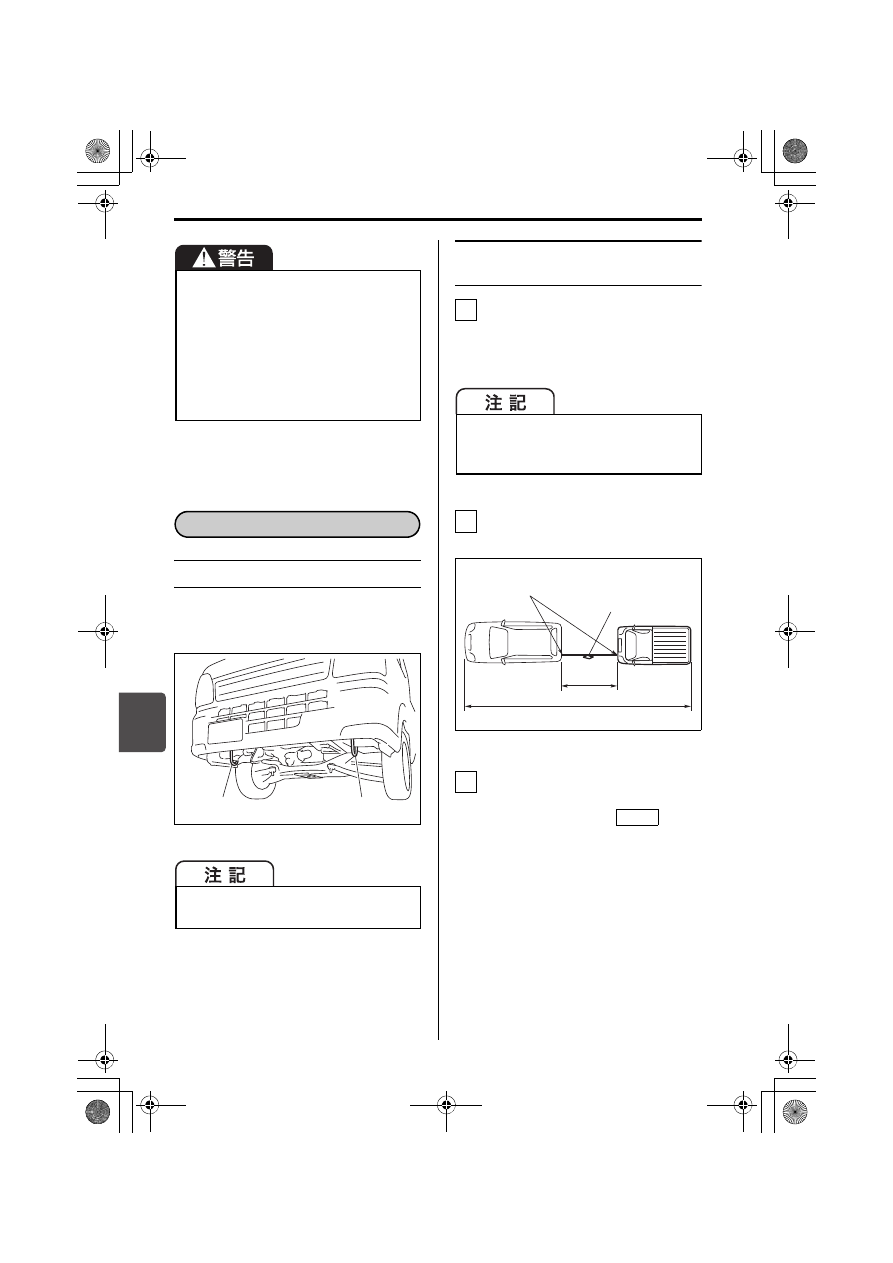

ロープをかける位置は

ロープは、けん引フック(1)にかけま
す。

82M70400

ロープでけん引してもらうと
きは

けん引フックにロープをかけます。

ロープをかけるときは、できるだ
け同じ側で水平にかけてくださ
い。

ロープの中間に白い布(30 cm平方
以上)を付けます。

82M70410

エンジンはかけたままにします。

エンジンがかからないときは、エ
ンジンスイッチを

(OFF)

以外の位置にします。

ハンドルを左右にまわして、ハン
ドルロックが解除されているか確
認します。

4WD車は、駆動状態を2WDにし
ます。
→ 4-32ページ

(2WD4WDの切替え操作)

パートタイム 4WD 車は、4WD のま
まで前輪だけまたは後輪だけを台車に
載せた(車輪が回転できない)状態で
絶対にけん引しないでください。車が
台車から飛び出すなどの思いがけない
事故につながるおそれがあります。ま
た、駆動装置が破損する原因となりま
す。

この車で他車をけん引することはでき
ません。

ロープけん引

(1)

(1)

けん引中に、ロープがバンパーを傷つ
けるおそれがあるときは、あらかじめ
バンパーを外してください。

1

2

µí͏ю

²µí͏ю

ȺȠɞȳȤպȫϫȺ

ᄌࢎᴥ³°ãí
ࢲ஁͏˨ᴦ

3

LOCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/そのほか

7-29

デフロック装備車は、デフロック

スイッチを切ります。
→ 4-35ページ

(デフロックスイッチ)

  は セ レ ク ト レ

バーを

 に入れます。

 は エ ン ジ ン

スイッチを

 にして、ブレーキ

ペダルを踏んでから、セレクトレ
バーを

 に入れます。また、メー

ター内のセレクトレバー位置表示が
Nになっていることを確認します。

 はチェンジレバーを

N(ニュートラル)に入れます。

けん引中はロープをたるませないよ
うにします。追突防止のため、前の
車の制動灯をよく見て運転してくだ
さい。

後続車に注意をうながすため、け

ん引される車は非常点滅表示灯を
点滅させてください。

キーを抜いたりエンジンスイッチを

(OFF)の位置にしたりし

ないでください。ハンドルがロック
されてまわせなくなります。

ブレーキ倍力装置が働かないため、
いつもより強めにブレーキペダルを
踏んでください。

パワーステアリング装置(タイプ別
装備)が働かないため、通常より大
きな力をかけて操作してください。

故障やバッテリーあがりなどでハンド
ルロックが解除できないときは、ロー
プでけん引しないでください。

N(ニ ュ ー ト ラ ル)に で き な い と き
は、ロープけん引できません。スズキ
代理店や JAF などのロードサービス
事業者にご連絡ください。

エンジンがかからない車の運転は

LOCK

4

オートマチック車

N

オートギヤシフト車

ON

N

マニュアル車

の場合、故障やバッテリーあがりなど
で、エンジンスイッチを

 にして

ブレーキペダルを踏んだ状態でもセレ
クトレバーを

 からほかの位置へ動

かせないときは、4-10 ページ(オ
トマチック車)または 4-20 ページ
(オートギヤシフト車)の手順でシフ
トロックを解除してください。

長い下り坂や急な下り坂があるとき
は、ロープけん引をせず、レッカー車
を依頼してください。エンジンブレー
キがまったく効かないため、下り坂で
ブレーキペダルを踏み続けるとブレー
キ装置が過熱して、ブレーキが効かな
くなるおそれがあります。

けん引する車は、急発進などけん引
フックやロープに大きな衝撃が加わ
る運転をしないでください。けん引
フックや車体が破損するおそれがあ
ります。

 を、やむをえず

ロープでけん引してもらうときは、ト
ランスミッション保護のため、速度
30 km/h以下、走行距離30 km以内
にしてください。

オートマチック車・オートギヤシフト車

ON

P

5

オートマチック車

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/そのほか

7-30

処置のしかた

事故の続発を防ぐため、ほかの交通
のさまたげにならない安全な場所に
車を移動し、エンジンを止めます。

負傷者がいるときは、医師、救急車
などが到着するまでの間、安全な場
所で応急手当を行ないます。ただ
し、頭部に傷があるときは、そのま
まの姿勢で動かさないようにしてく
ださい。その場合でも、後続事故の
心配があるときは、安全な場所に移
動します。

事故が発生した場所、状況、負傷者
や負傷の程度などを警察官に報告
し、指示を受けます。

相手方、事故の状況をメモします。

ご購入された販売店や保険会社へ連
絡します。

外傷がなくても医師の診断を
受けましょう

後遺症が出るおそれがあります。

万一、事故が起きたときは

1

2

3

4

5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8

サービスデータ

8-1

※適切なオイルのご使用方法については、2-31 ページの「エンジンオイルの規格/粘

度」をお読みください。

油脂類などの交換時期は、「メンテナンスノート」をご覧ください。

指定外のトランスミッションフルードは絶対に入れないでください。

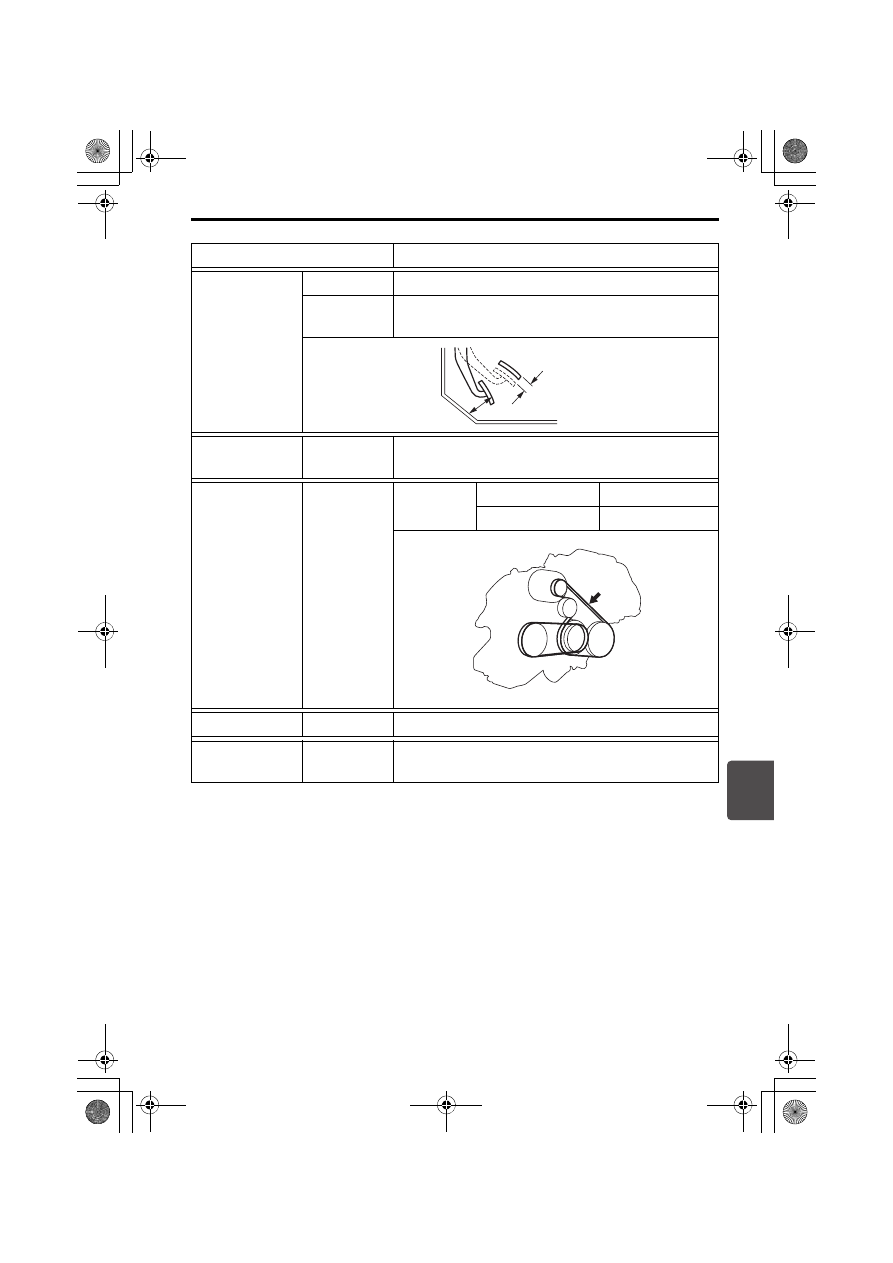

項    目

デ    ー    タ

燃料

使用燃料

無鉛レギュラーガソリン

タンク容量

34 L

エンジンオイル

(※)

グレード

エクスターF SL 5W-30

規定量

オイル交換時

2.8 L

オイル、オイルフィルター

同時交換時

3.0 L

トランスミッション

オイル(MT車)

グレード

スズキ4輪ギヤオイル 75W シンセティック

規定量

2WD車

1.4 L

4WD車

2.6 L

トランスミッション

オイル(AGS車)

グレード

スズキ4輪ギヤオイル 75W シンセティック

規定量

2WD車

1.4 L

4WD車

2.6 L

トランスミッション

フルード(AT車)

グレード

スズキATF 2384K

規定量

3.6 L

トランスファー

オイル

(4WD/AT車)

グレード

スズキ4輪ギヤオイル 75W-80

規定量

1.2 L

デファレンシャル

オイル

グレード

スズキ4輪スーパーギヤオイル 75W-85

規定量

フロント(4WD車)

0.6 L

リヤ

1.0 L

サービスデータ

サービスデータ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8

サービスデータ

8-2

油脂類などの交換時期、規定の冷却濃度は、「メンテナンスノート」をご覧ください。

指定外のブレーキ液は絶対に入れないでください。

※ 点検して限度値に達していたら、ディスクやドラムを新品に交換してください。な

お、点検するには、ブレーキ装置の分解とマイクロメーターやキャリパーゲージによ
る測定が必要です。スズキ販売店またはスズキ代理店にご相談ください。

項    目

デ    ー    タ

冷却水

グレード

スズキ純正スーパーロングライフクーラント

(青色)

規定量

MT車、AGS車

3.6 L

AT車

3.9 L

ウォッシャー液

グレード

スズキ純正ウインドーウォッシャー液

タンク容量

1.4 L

ブレーキ液

グレード

スズキ純正ブレーキフルード(DOT-3)

スパークプラグ

タイプ

NGK:LMAR7CI-8

電極のすきま

0.7∼0.8 mm

バッテリー

タイプ

38B19R

フロント
ブレーキ

ディスク厚さ

(※)

基準値(新品時)

12.0 mm

限度値

10.0 mm

リヤブレーキ

ドラム内径

(※)

基準値(新品時)

180 mm

限度値

182 mm

ブレーキペダル

遊び

1∼8 mm

床板とのすきま

(水平方向)

84 mm以上

〔踏込力 300 N (31 kgf)〕

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8

サービスデータ

8-3

項    目

デ    ー    タ

クラッチペダル

遊び

10∼20 mm

床板との

すきま

52∼74 mm(クラッチが切れたとき)

68H80040

パーキング

ブレーキレバー

引きしろ

5∼8 ノッチ〔操作力 200 N (20 kgf)〕

ドライブベルト

たわみ量

〔100 N

(10 kgf)で

押したとき〕

発電機側

新品時

8.5∼9.6 mm

再張時

10.5∼11.9 mm

82M80010

ハンドル

遊び

0∼30 mm(ホイール外周)

タイヤ

ローテーション

時期

5,000 km走行ごと

ᤅɆ

ࣂ౉ȻɁȬȠᩖ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8

サービスデータ

8-4

■ 電球の容量

※点検・交換の際はスズキ販売店またはスズキ代理店にご相談ください。

名   称

ワット数(型式)

ヘッドライト

ハロゲン仕様車

60/55 W(H4)

ディスチャージ仕様車

35 W(D4S)

フォグランプ

19 W(H16)

車幅灯

5 W(W5W)

方向指示器/
非常点滅表示灯

前面

21 W(WY21W)

側面

ディスチャージ仕様車

5 W(WY5W)

後面

16 W(W16W)

制動灯/尾灯

21/5 W(P21/5W)

後退灯

16 W(W16W)

番号灯

5 W(W5W)

室内灯

8 W

作業灯

5 W

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8

サービスデータ

8-5

■ タイヤ/ホイール

指定タイヤのサイズと空気圧は、お車のタイプにより異なります。運転席ドアの開口部
に貼付してある「空気圧ラベル」で確認してください。

タイヤの空気圧

※軽積載とは、2名以下乗車で積載量100 kg以下を示します。

ホイールのサイズ

タイヤチェーン

この車に適合したスズキ純正品を装着してください。適合するタイヤチェーンについて
は、スズキ販売店またはスズキ代理店にご相談ください。

タイヤサイズ

積載条件

空気圧

前輪

後輪

145R12  6PR  LT

軽積載(※)

200 kPa

(2.0 kgf/cm

2

240 kPa

(2.4 kgf/cm

2

定積載

280 kPa

(2.8 kgf/cm

2

350 kPa

(3.5 kgf/cm

2

タイヤ

適合ホイール

リムサイズ

インセット

取り付けピッチ円直径

(PCD)

145R12 6PR LT

12 3.50B

45 mm

100 mm

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     12      13      14      15     ..
