Suzuki Carry (2017 year). Instruction japanese - part 13





7

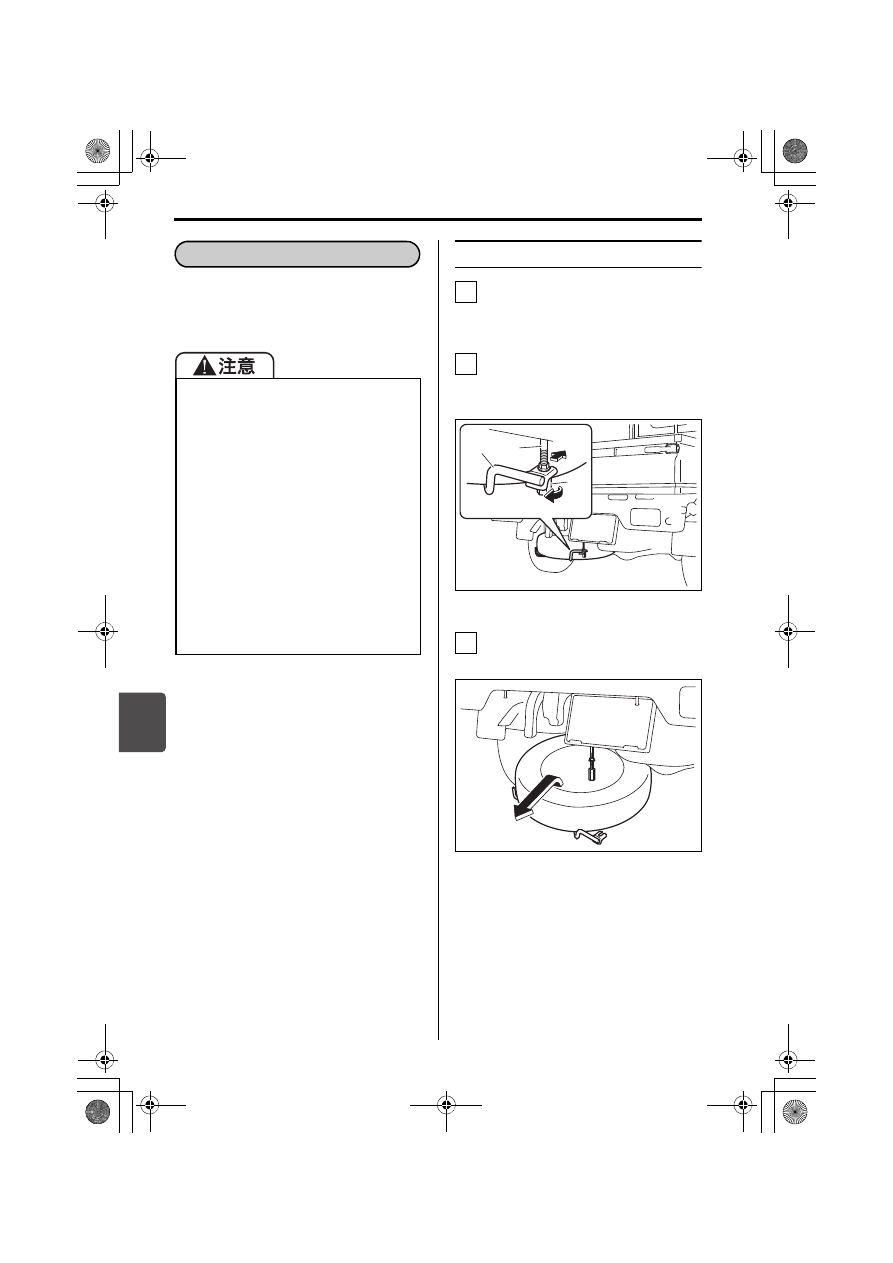

万一のとき/パンク

7-4

荷台下に収納されています。

使用後は所定の位置に収納し、しっか
り固定してください。

取り出しかた

ホイールナットレンチで、ボルト

(1)の先端にある取り付けナット
(2)をゆるめます。

タイヤキャリア(3)を持ち上げな
がら、ボルトをタイヤキャリアから
外します。

82M70060

タイヤをしっかり持って取り出しま
す。

82M70070

スペアタイヤの空気圧や摩耗状態を
定期的に点検してください。空気圧
不足やタイヤの摩耗した状態での使
用は、思わぬ事故につながるおそれ
があります。

スペアタイヤのサイズ、銘柄、トレッ
ドパターン(溝模様)がほかの4輪と
異なる場合、スペアタイヤはパンク
したときに一時的に使用する応急タ
イプとなります。パンクしたタイヤ
をただちに修理または交換し、でき
るだけ早く 4 輪とも同じタイヤを装
着してください。
→ 6-5ページ

(タイヤ交換するときは)

スペアタイヤ

1

2

əɞɔɞ

۶Ȭ

(1)

(3)

(2)

3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/パンク

7-5

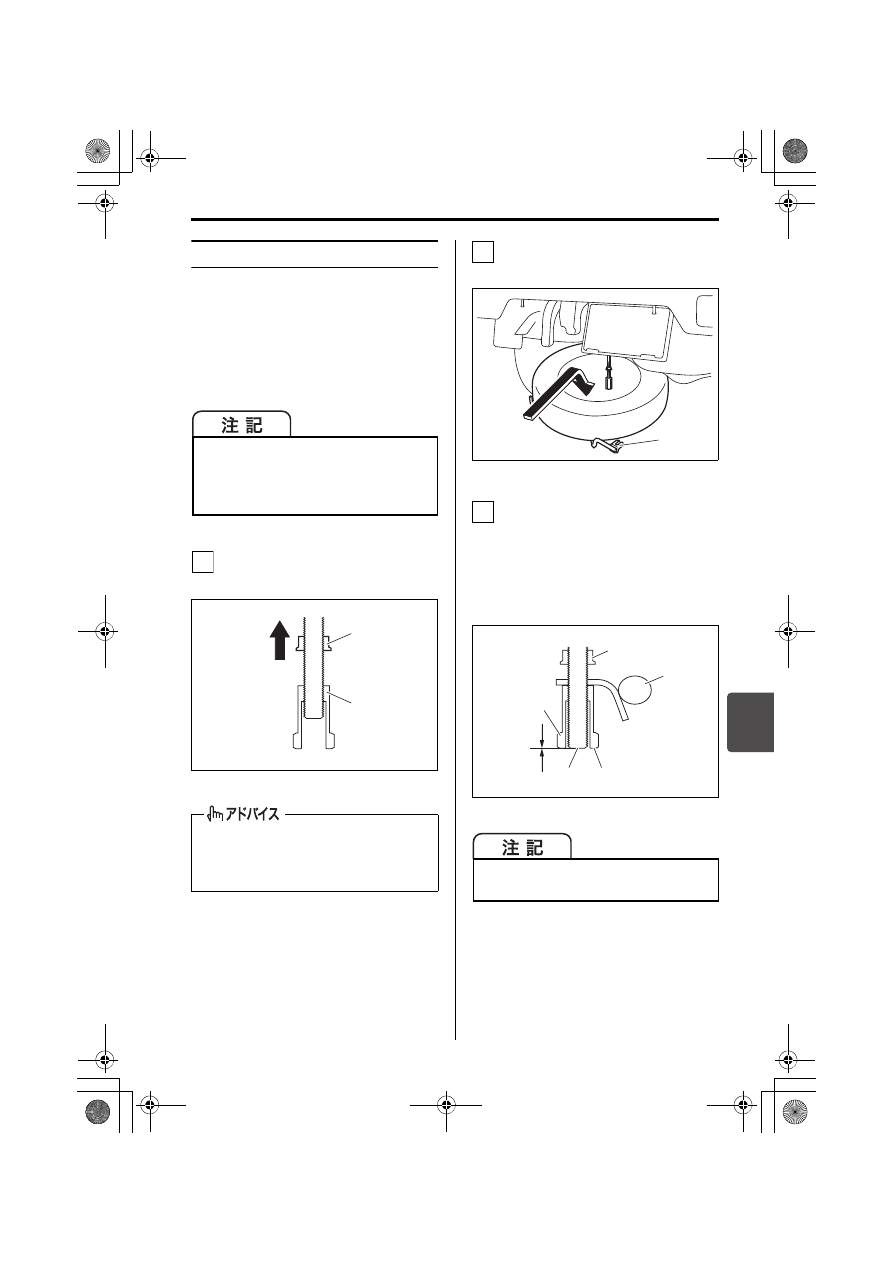

収納のしかた

パンクしたタイヤまたはスペアタイヤを
収納するときは次の手順で行なってくだ
さい。

パンクしたタイヤを収納したときは、
できるだけ早く修理または交換してく
ださい。

ロックナット(1)をまわして、上
方向へ移動させておきます。

82M70420

ホイール表面を上にしてタイヤをタ
イヤキャリア(3)に載せます。

82M70450

タイヤキャリア(3)をセットし、
取り付けナット(2)を締めます。

取り付けナットを締めるとき、次
の図のようにボルト部先端(4)
と取り付けナット下面(5)の高
さをあわせます。

82M70430

ホイールだけの状態になった場合、落
下する可能性がありますので、スペア
タイヤの収納場所には収納しないでく
ださい。

ロックナットおよび取り付けナット
(2)は、下からみて時計方向にまわ
すと上方向に移動します。

1

(1)

(2)

取り付けナットを締めすぎると、燃料
タンクが変形するおそれがあります。

2

(3)

3

(1)

(3)

(4)

(5)

(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/パンク

7-6

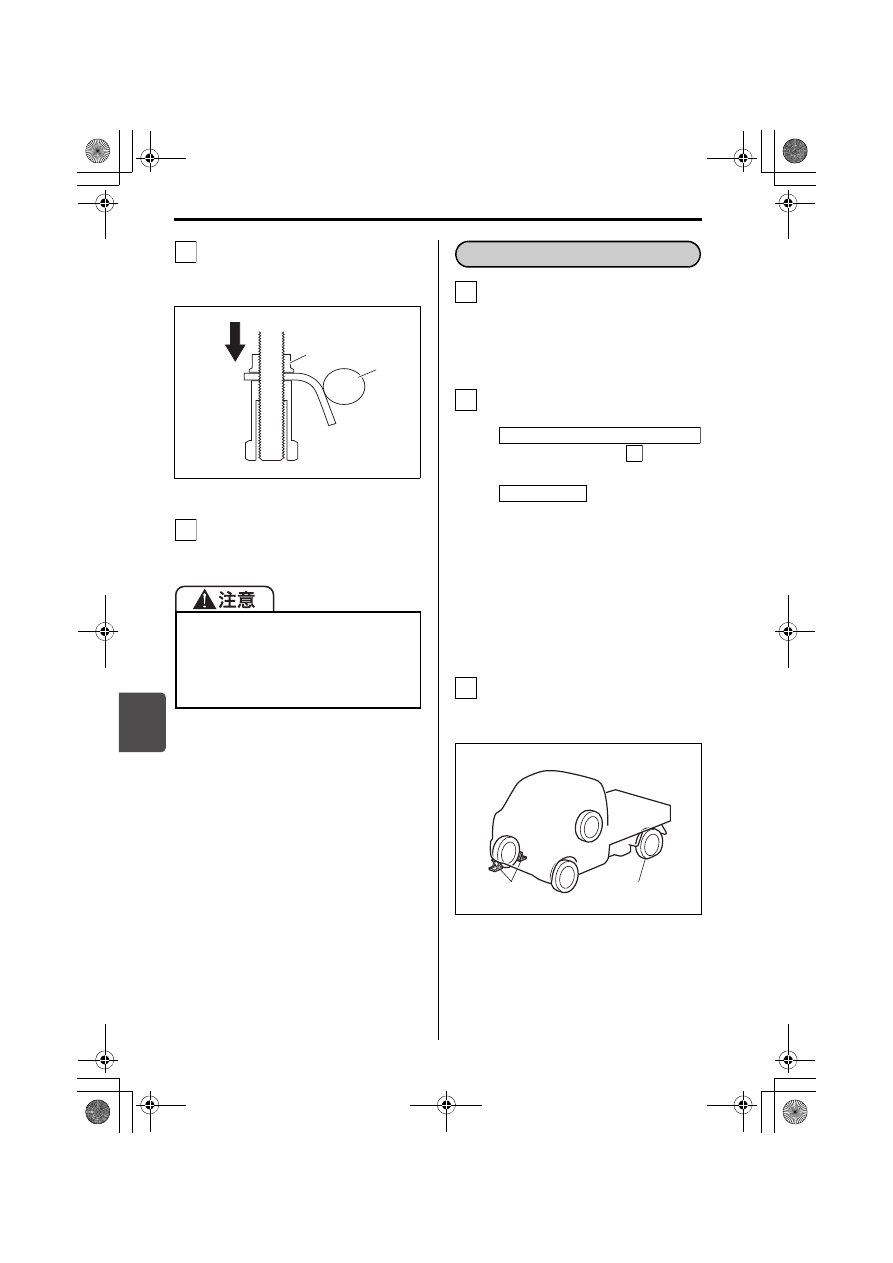

ロックナット(1)を手でまわし、
タイヤキャリア(3)に当たるまで
下方向に移動させます。

82M70440

ホイールナットレンチを使用して、
取り付けナットを確実に締め付けま
す。

他車に注意をうながすため、非常点
滅表示灯を点滅させます。他車の通
行のじゃまにならず、安全に作業が
でき、地面が硬くて平らな場所に車
を移動します。

パーキングブレーキをしっかりとか
けます。

はセレクトレバーを

 に入れ、

エンジンを止めます。

  はエンジンを止

め、チェンジレバーを R または 1
速に入れます。

4WD切替えレバー付車は、レバー
を〔N〕以外にします。
→ 4-32ページ

(4WD切替えレバー)

必 要 に 応 じ て、停 止 表 示 板(別 売
り)を置きます。

交換するタイヤ(1)と対角線の位
置にあるタイヤの前後に、輪止め

(2)(市販品)を置きます。

82M70080

スペアタイヤを収納したあと、走行時
に車体の振動などの異常を感じたとき
は、ただちに安全な場所に停車し、ス
ズキ販売店またはスズキ代理店にご連
絡ください。

4

(1)

(3)

5

タイヤ交換の準備

1

2

オートマチック車・オートギヤシフト車

P

マニュアル車

3

(2)

(1)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/パンク

7-7

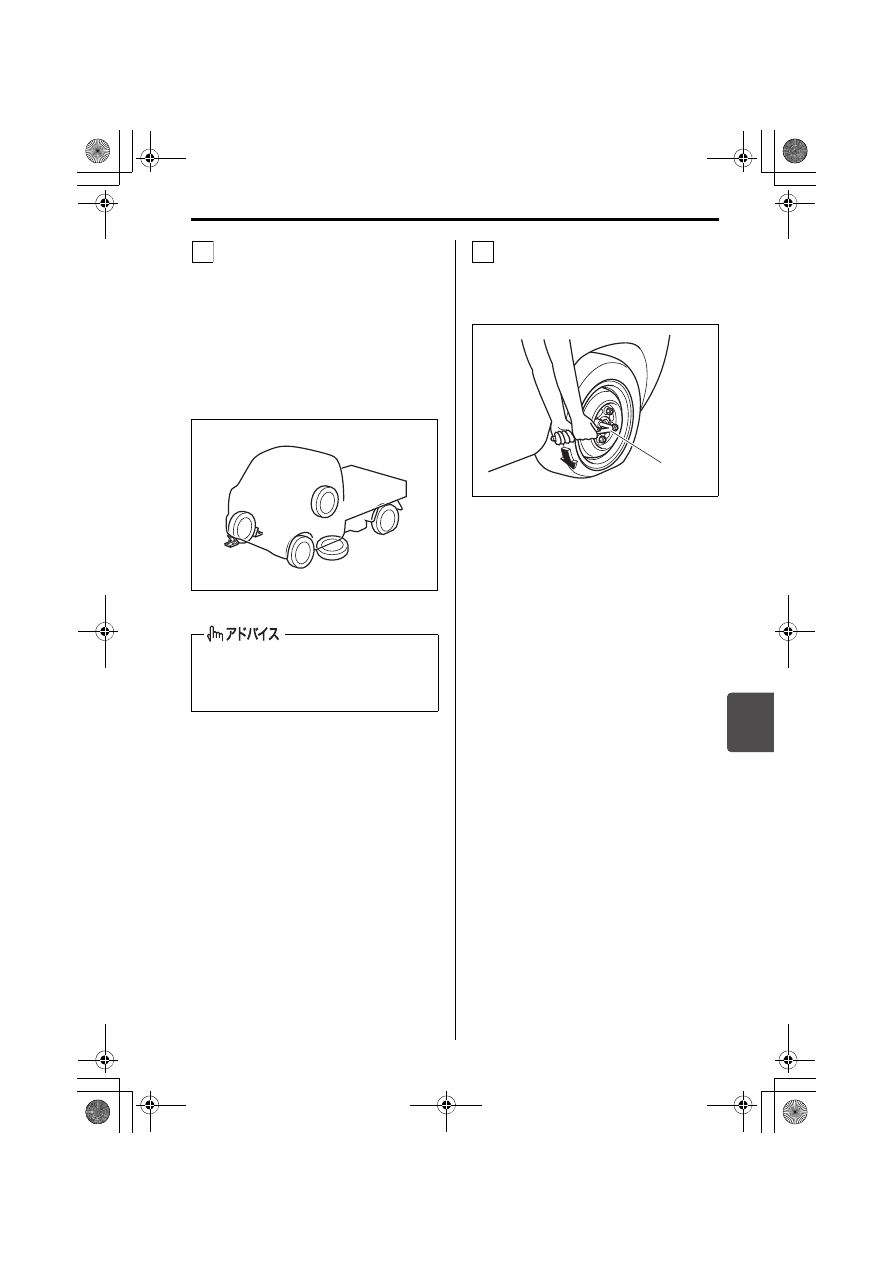

工具、ジャッキ、スペアタイヤを取
り出します。同乗者がいるときや重
い荷物を載せているときは、車から
降ろします。

万一ジャッキが外れたときに足な
どをはさまないために、取り出し
たスペアタイヤは、交換するタイ
ヤの近くの車体の下に置いてくだ
さい。

82M70090

ホ イ ー ル ナ ッ ト レ ン チ(3)で ホ
イールナット 4 個を反時計方向にま
わし、手でナットが軽くまわるくら
いまでゆるめます。

82M70100

スペアタイヤを地面に置くときは、ホ
イール表面を上にすると傷つきにくく
なります。

4

5

(3)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/パンク

7-8

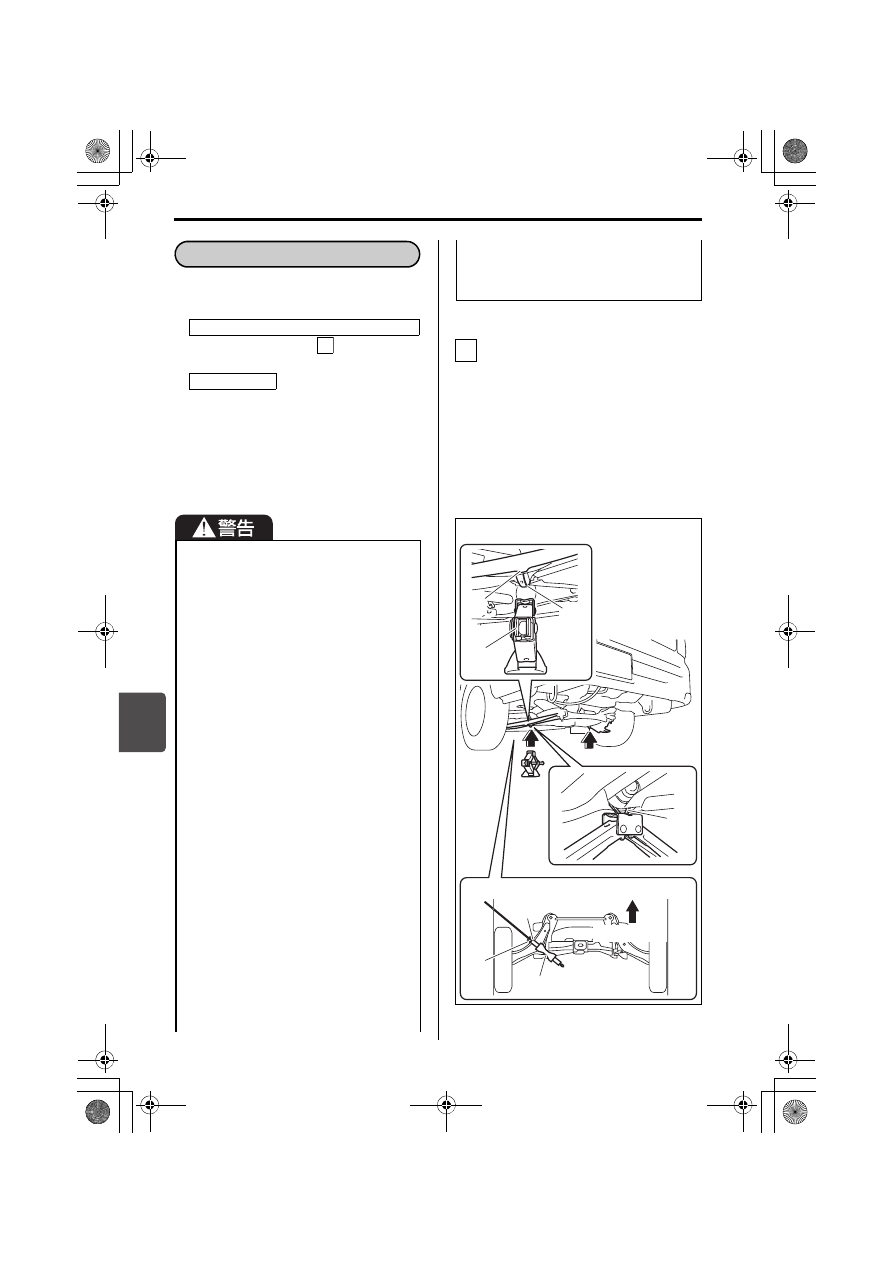

ジャッキアップする前に、パーキングブ
レーキをしっかりとかけてください。

はセレクトレバーを

 に入れ、エン

ジンを止めてください。

 はエンジンを止め、チェ

ンジレバーをRまたは1速に入れてくだ
さい。

4WD切替えレバー付車は、レバーを

〔N〕以外にしてください。

→ 4-32ページ

(4WD切替えレバー)

ジャッキバー取り付け部を手でまわ
してジャッキを広げ、ジャッキ頭部
を車載ジャッキ指定位置(1)に軽
く接触させます。

前輪は図のように、ジャッキバー
取り付け部(2)がロアアームに
ある合いマーク(3)と車載ジャッ
キ指定位置(1)の延長線上にく
るようにします。

82M70110

万一ジャッキが外れると、身体がはさ
まれ重大な傷害を受けたり、車が動き
出して思わぬ事故につながったりする
おそれがあります。ジャッキアップす
るときは次のことをお守りください。

地面が硬くて平らな場所でジャッキ
アップしてください。

ジャッキは、タイヤ交換だけに使用
してください。

ジャッキはこの車に付属のものを使
用し、ほかの車のものは使用しない
でください。また、この車のジャッキ
をほかの車に使用しないでください。

ジャッキは必ず指定された位置にか
け て く だ さ い。指 定 以 外 の 位 置 に
ジャッキをかけると、ジャッキが外
れたり、車を損傷したりするおそれ
があります。

ジャッキで必要以上に車を持ち上げ
ないでください。

ジャッキで車を持ち上げているとき
は、車の下にもぐったり、エンジン
をかけたり、車をゆすったりしない
でください。

ジャッキアップするときに、ジャッ
キの上や下にものをはさまないでく
ださい。

ジャッキアップ

オートマチック車・オートギヤシフト車

P

マニュアル車

複数のジャッキを使用して、複数輪
を同時にジャッキアップしないでく
ださい。

1

Ұᢞ

Ɔ᡾Ͷ˩Ȟɜ᛻ȲȻȠɁʂʭʍɷͱᏚ

ʟʷʽʒϫ

(3)

(2)

(1)

(1)

(1)

(2)

(3)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

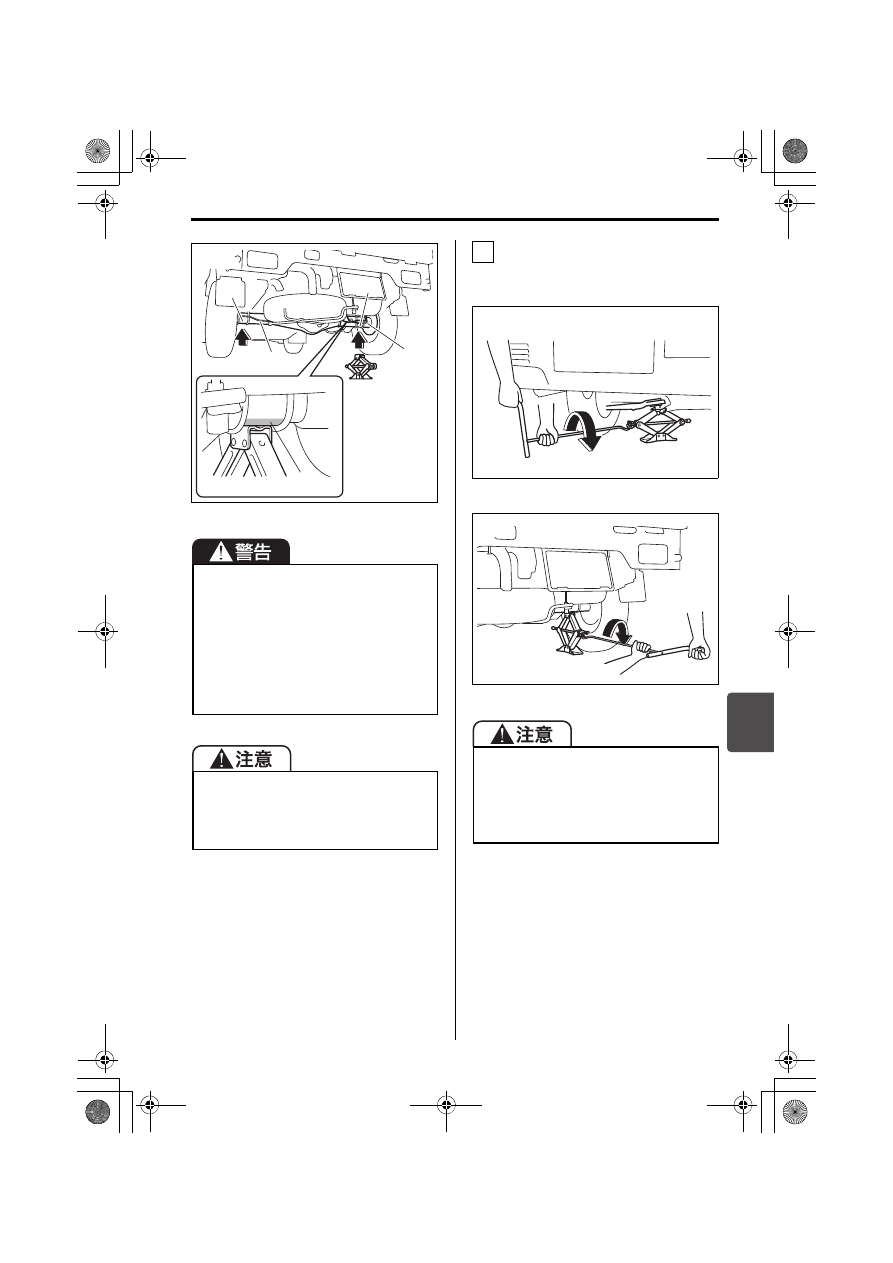

万一のとき/パンク

7-9

82M70120

ホイールナットレンチをまわして、
タイヤが地面から少し離れるまで、
車体を慎重に持ち上げます。

82M70130

82M70140

後輪をジャッキアップするときは、車
載ジャッキ指定位置(車軸)

(4)の中

心とジャッキ頭部の中心が確実にあっ
ているか確認してください。中心がず
れていると、ジャッキが外れて重大な
傷害を受けるおそれがあります。また、
ブレーキ配管(5)などの部品が損傷
する原因となります。

左側後輪をジャッキアップするとき
は、顔や手などを排気管に当てないで
ください。走行直後の排気管は高温に
なるため、やけどのおそれがあります。

ऻᢞ

(5)

(5)

(4)

(4)

(4)

ホイールナットレンチをまわすとき、
車体の縁に手などを当てないように注
意してください。けがのおそれがあり
ます。また、車体に当てると傷がつく
おそれがあります。

2

Ұᢞ

ऻᢞ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

万一のとき/パンク

7-10

7

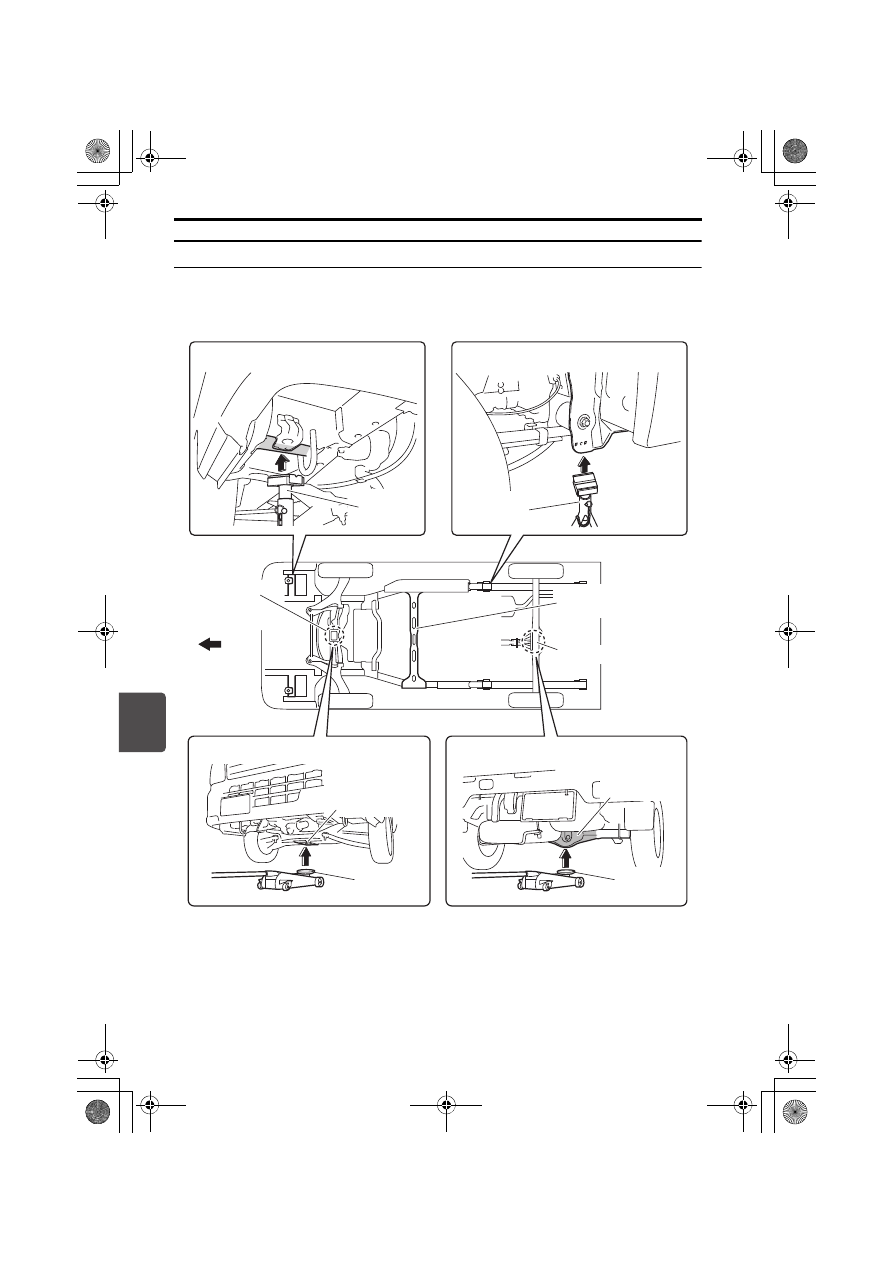

ガレージジャッキ(市販品)を使用するときは

ガレージジャッキおよびリジッドラック(市販品)の指定位置を下図に示します。詳細
については、スズキ販売店またはスズキ代理店にご相談ください。

82M70150

ʴʂʍʓ
ʳʍɹ

ʟʷʽʒϫʴʂʍʓʳʍɹ઩ްͱᏚ

ʴʮϫʴʂʍʓʳʍɹ઩ްͱᏚ

ʴʂʍʓ
ʳʍɹ

ʟʷʽʒϫ

ʴʮϫɶʶ˂ʂʂʭʍɷ઩ްͱᏚ

ʟʷʽʒϫɶʶ˂ʂʂʭʍɷ઩ްͱᏚ

ɶʶ˂ʂ
ʂʭʍɷ

ɶʶ˂ʂ
ʂʭʍɷ

ɿʃʤʽʁʱʽ
ʟʶ˂ʪ
ᴥऻɠϫ˹܄ᴦ

ɬɹʃʵʙɰʂʽɺ

ɲʽʂʽʫʽʚ˂
¨ʂʭʍɷɬʍʡ˪ժ©

ɬɹʃʵ
ʙɰʂʽɺ

ɿʃʤʽʁʱʽ
ʟʶ˂ʪ
ᴥऻɠϫ˹܄ᴦ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/パンク

7-11

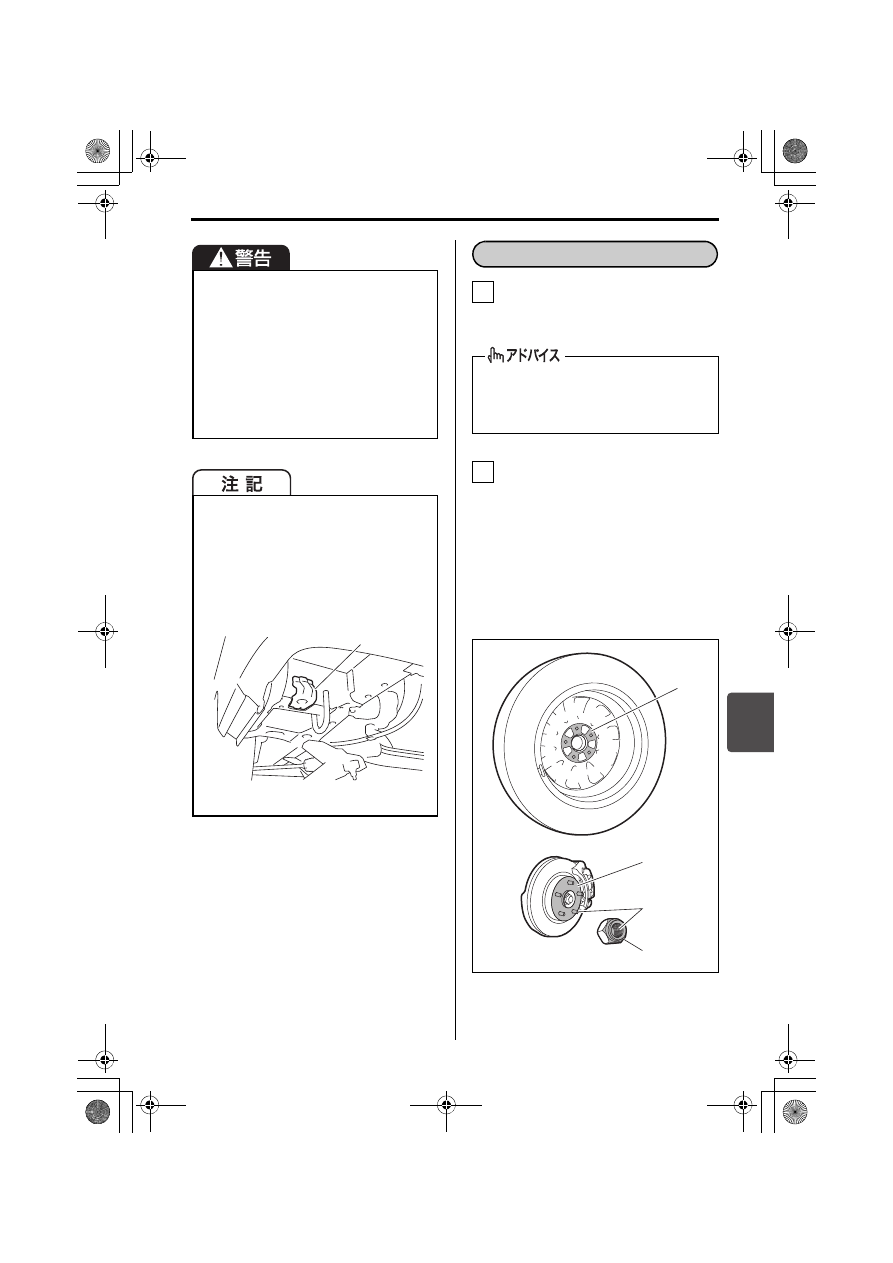

ホイールナットを外して、タイヤを
取り外します。外したタイヤは、車
体の下に置きます。

次の場所の汚れや異物を取り除きま
す。

交換するホイールの取り付け面

(1)

車体側の取り付け面(ハブ面)

(2)

ボルトやホイールナットのネジ部

(3)

ホイールナットのテーパー面(4)

ホイール穴のテーパー面(5)

65J4033

上図は代表例です。お車のタイプによ
り異なります。

必ず図に示す指定位置を守ってくだ
さい。

ジャッキアップした車体を保持する
際は、必ずリジッドラックに掛け替
えてください。

フ ロ ン ト 側 ま た は リ ヤ 側 の み を
ジャッキアップする際は、必ず接地
側 の タ イ ヤ の 前 後 に 輪 止 め(市 販
品)を置いてください。

車体が変形するおそれがありますの
で、リジッドラックの頭は平らなも
のを使用してください。

次の部分(※)のみにリジッドラッ
クをかけると変形するおそれがあり
ます。

82M70470

Ɔ

タイヤを地面に置くときは、ホイール
表面を上にすると傷つきにくくなりま
す。

タイヤの取り付け・取り外し

1

2

(2)

(4)

(1)

(3)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/パンク

7-12

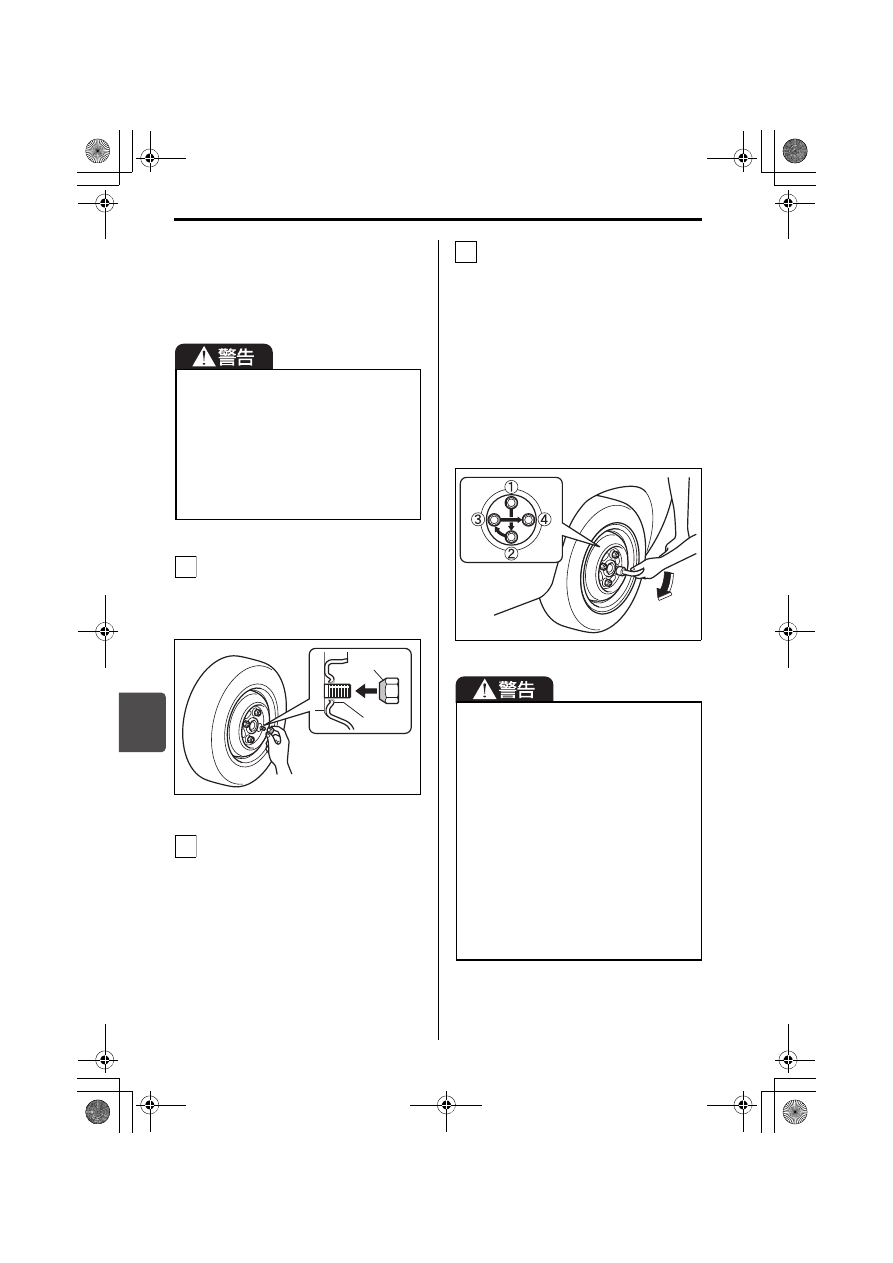

このとき、ボルトやナットのネジ
部、ホイールのボルト穴につぶれ
や亀裂などの異常がある場合は、
スズキサービス工場で点検を受け
てください。

ホイールナットのテーパー面(4)
が、ホイール穴のテーパー面(5)
に軽く接触するまで、手で時計方向
にまわして締めます。

71L70400

車体の下に置いたタイヤを取り出
し、タイヤが地面に接触するまで
ジャッキを下げます。

ホイールナットレンチを使用して、
ホイールナットを次の図の順序で 2
∼3回に分けて締め付けます。

締め付けトルク:85 N・m

(870 kgf・cm)

ホイールナットレンチの柄の先端
にかかる力は350 N(36 kgf)を
目安にしてください。

すべてのホイールナットが確実に
締まっていることを確認してくだ
さい。

82K132

前記の場所に汚れや異物、つぶれや
亀裂などの異常があると、走行中に
ホイールナットがゆるむことがあり
ます。

ナットやボルトに、オイルやグリス
を付着させないでください。必要以
上にナットを締めすぎて、ボルトが
折れるおそれがあります。

3

(4)

(5)

4

ホイールナットが確実に締まってい
ないと、ボルトやブレーキ部品を損
傷したり、ホイールが外れたりする
など、思わぬ事故につながるおそれ
が あ り ま す。ト ル ク レ ン チ(市 販
品)を使用せずにタイヤ交換した場
合は、できるだけ早くスズキサービ
ス工場で締め付けトルクの点検を受
けてください。

ホイールナットレンチを足で踏んだ
り、パイプや棒などを追加して締め
付けたりすると、ナットを締めすぎ
てボルトが損傷し、事故につながる
おそれがあります。

5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/バッテリーあがり

7-13

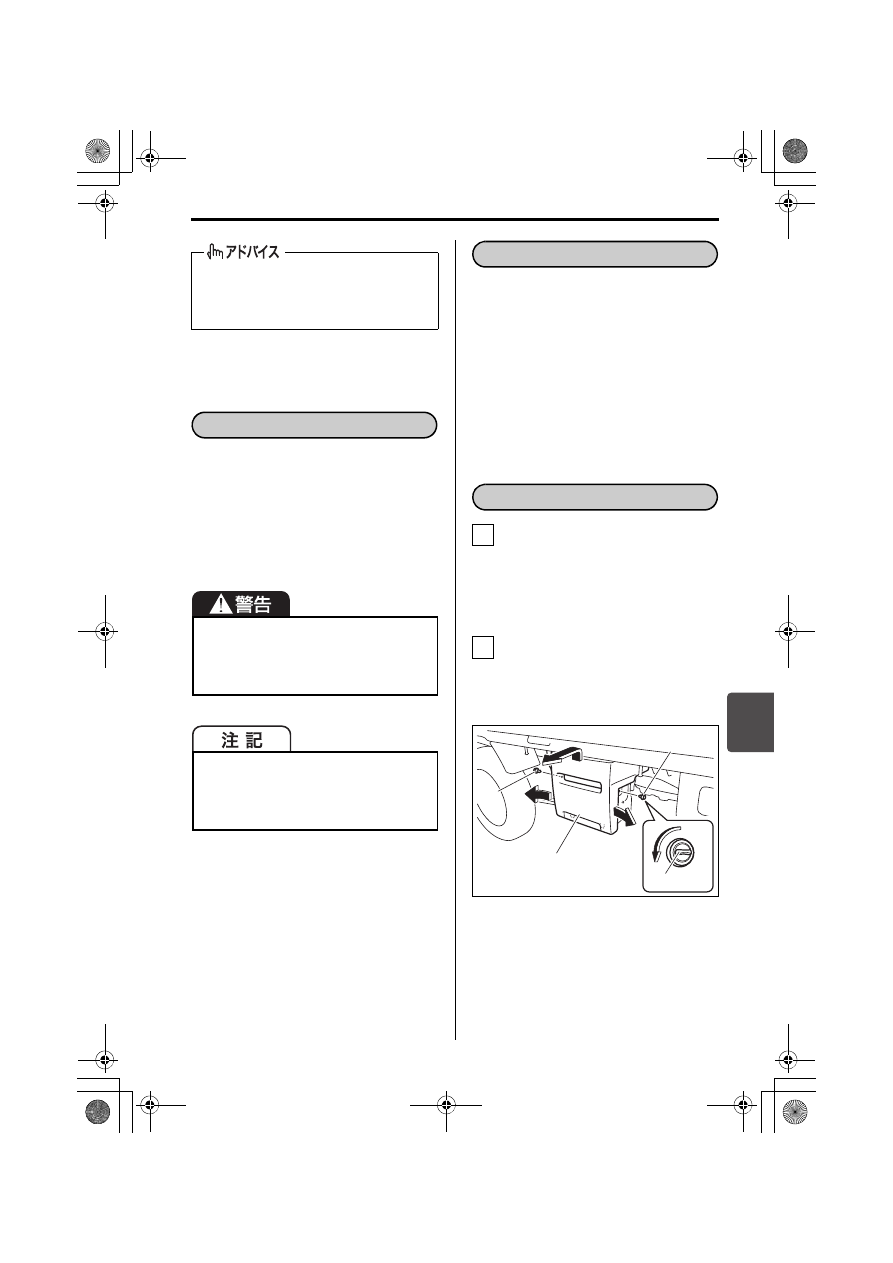

工具とジャッキを所定の位置に収納し
てください。

パンクしたタイヤは、スペアタイヤの
収納場所に収納してください。

タイヤを交換してしばらく走行したあ
と、ホイールナットにゆるみがないか
確認してください。

次のようなときは、バッテリーがあがっ
ています。

エンジンをかけようとしてもスター
ターがまわらない。または、まわって
も回転が弱くてエンジンがかからな
い。

ヘッドライトが極端に暗かったり、
ホーンの音が小さかったりする。

バッテリーカバー(1)を固定して
いる左右のクリップ(2)を外しま
す。

クリップは、ノブ(3)を反時計
方向にまわして外します。

バッテリーカバーを外します。

カバーを上方にスライドさせてか
ら、カバー上部を左右に広げて手
前に引きます。

82M70161

既定の締め付けトルクで締める場合
は、トルクレンチ(市販品)のご使用
をおすすめします。

タイヤを交換したあと、車体の振動な
どの異常を感じたときは、ただちに安
全な場所に停車し、スズキ販売店また
はスズキ代理店にご連絡ください。

ホイールだけの状態になった場合、落
下する可能性がありますので、スペア
タイヤの収納場所には収納しないでく
ださい。

タイヤを交換したあとは

バッテリーあがり

バッテリーあがりとは

バッテリーカバーの外しかた

1

2

(1)

(2)

(2)

(3)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/バッテリーあがり

7-14

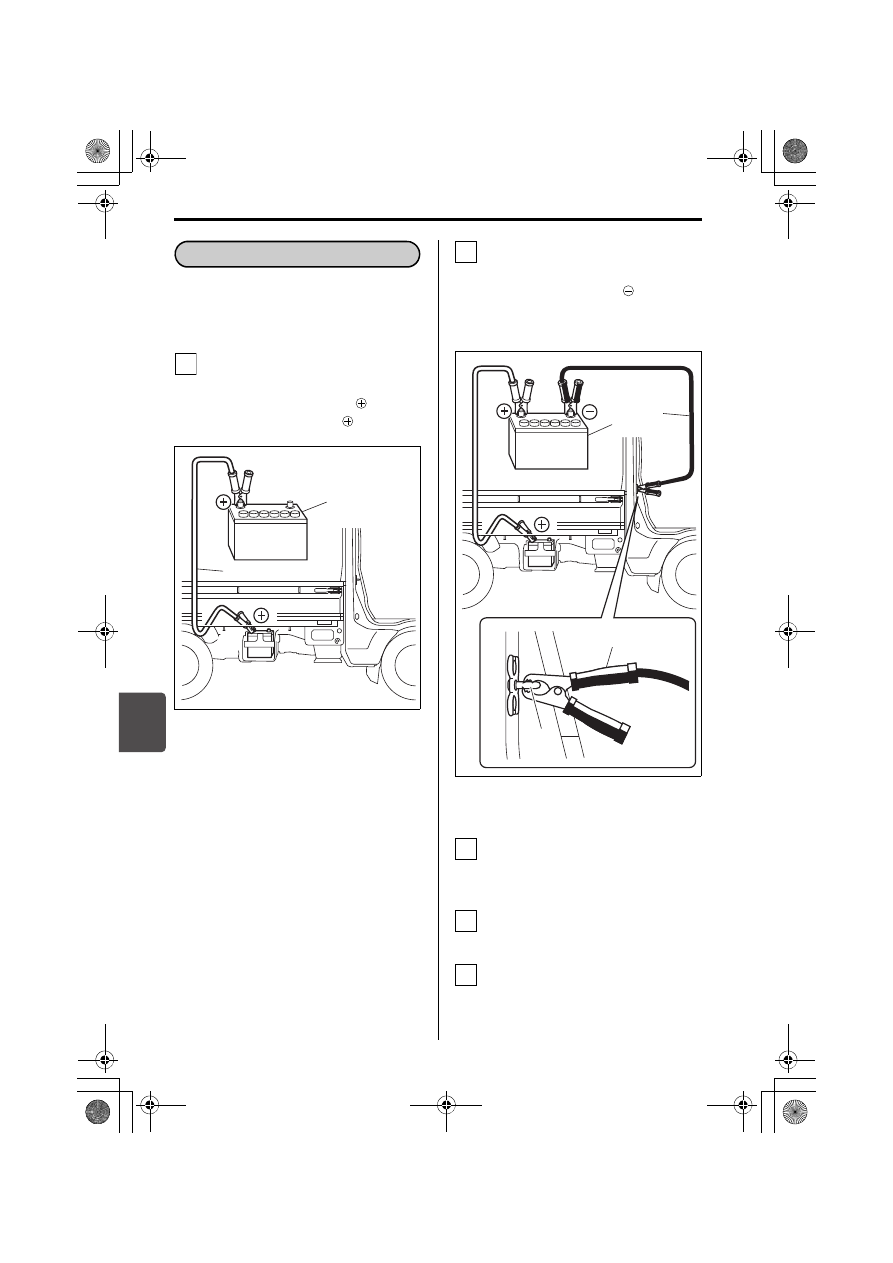

ブースターケーブルと、12 Vバッテリー
を使用しているほかのバッテリー正常車
があれば、エンジンの始動ができます。

1 本目のブースターケーブル(1)
を①→②の順序で接続します。

①バッテリーあがり車の

端子

②バッテリー正常車の

端子

82M70170

2 本目のブースターケーブル(3)
を③→④の順序で接続します。

③バッテリー正常車の

端子

④バッテリーあがり車のドアラッチ

ストライカー(4)

82M70180

バッテリー正常車のエンジンを始動
し、エンジンの回転を少し高めに保
ちます。

バッテリーあがり車のエンジンを始
動します。

取り付けたときと逆の順序で、ブー
スターケーブルを外します。

(2) 正常車のバッテリー

バッテリーあがりのときは

1

12 V

(2)

(1)

(2) 正常車のバッテリー

2

12 V

(2)

(3)

(3)

(4)

3

4

5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/バッテリーあがり

7-15

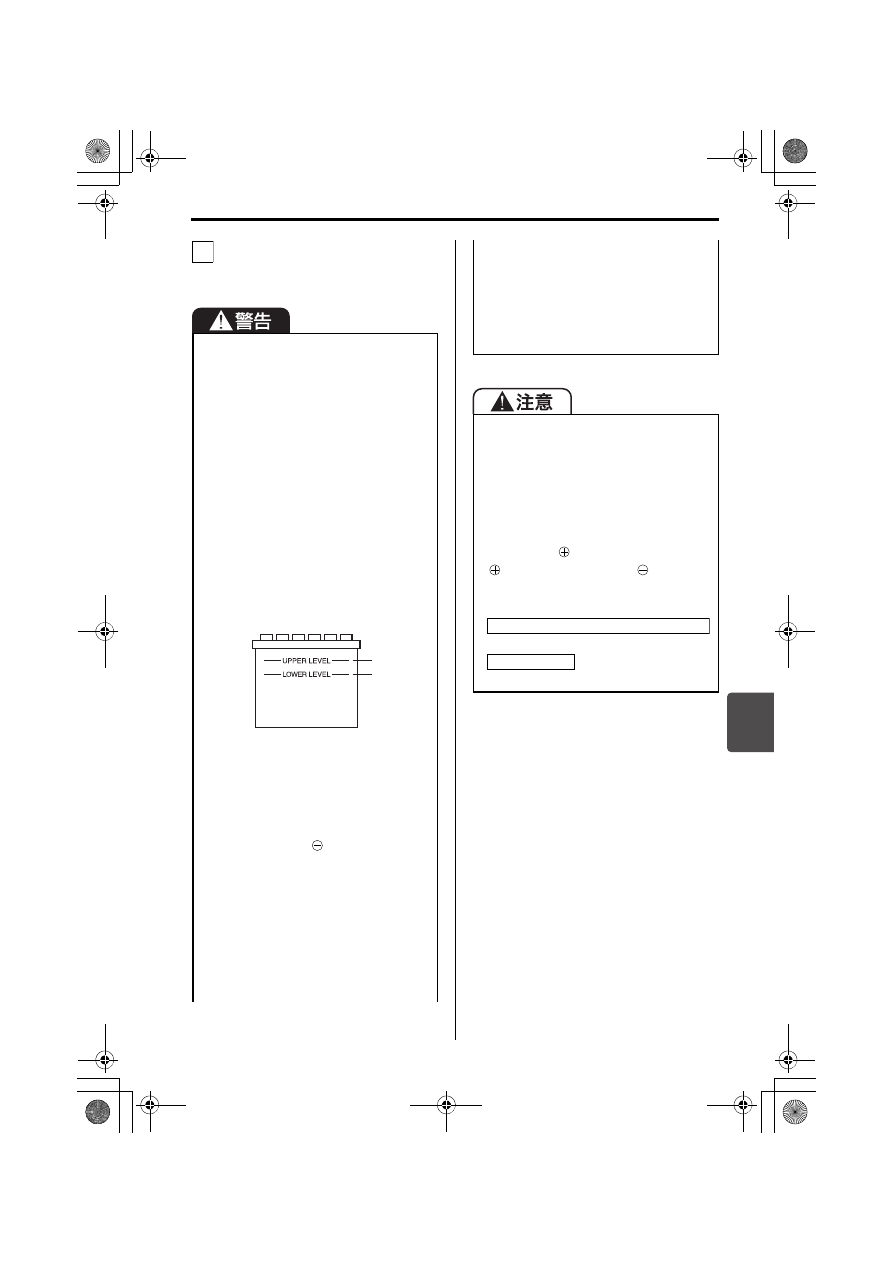

お近くのスズキ販売店またはスズキ
代理店でバッテリーを完全充電しま
す。

バッテリーからは水素ガスが発生して
います。水素ガスは、火気や火花に引
火すると爆発のおそれがありますの
で、次のことをお守りください。
・バッテリーを充電するときやブー

スターケーブルをつなぐときは、必
ずバッテリー液面を確認してくだ
さい。バッテリー液面が下限(2)
以下のままで充電などすると、バッ
テリーが発熱して爆発のおそれが
あります。また、バッテリーの寿命
を縮めるおそれがあります。
バッテリー補充液を上限(1)まで
補充してから、充電などを行なって
ください。

82K209

・充電は火気のない風通しの良いと

ころで、すべてのバッテリーキャッ
プを外して行なってください。

・④の接続のときに、バッテリーが

あがった車の

  端子につながな

いでください。発生した火花が水
素ガスに引火し、爆発のおそれが
あります。バッテリーから離れた
ドアラッチストライカーに接続し
てください。

・乾いた布でバッテリーをふかない

でください。静電気が発生して引
火のおそれがあります。

6

(1)
(2)

バッテリー液は希硫酸です。目や皮
膚につくと、失明などの重大な傷害
を受けるおそれがあります。万一、
付着したときは、すぐに多量のきれ
いな水で洗浄し、医師の診察を受け
てください。

ブースターケーブルは確実に接続し
てください。エンジン始動時の振動
などでブースターケーブルが外れる
と、バッテリー正常車のドライブベ
ルトや冷却ファンに巻き込まれるお
それがあります。

シ ョ ー ト 防 止 の た め、ブ ー ス タ ー
ケーブルの

端子は、バッテリーの

端 子 以 外 の 部 分(

端 子、ボ

デー、ブラケットなど)と接触させ
ないでください。

は押しがけができません。

  も安全のため、押し

がけをしないでください。

オートマチック車・オートギヤシフト車

マニュアル車

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/バッテリーあがり

7-16

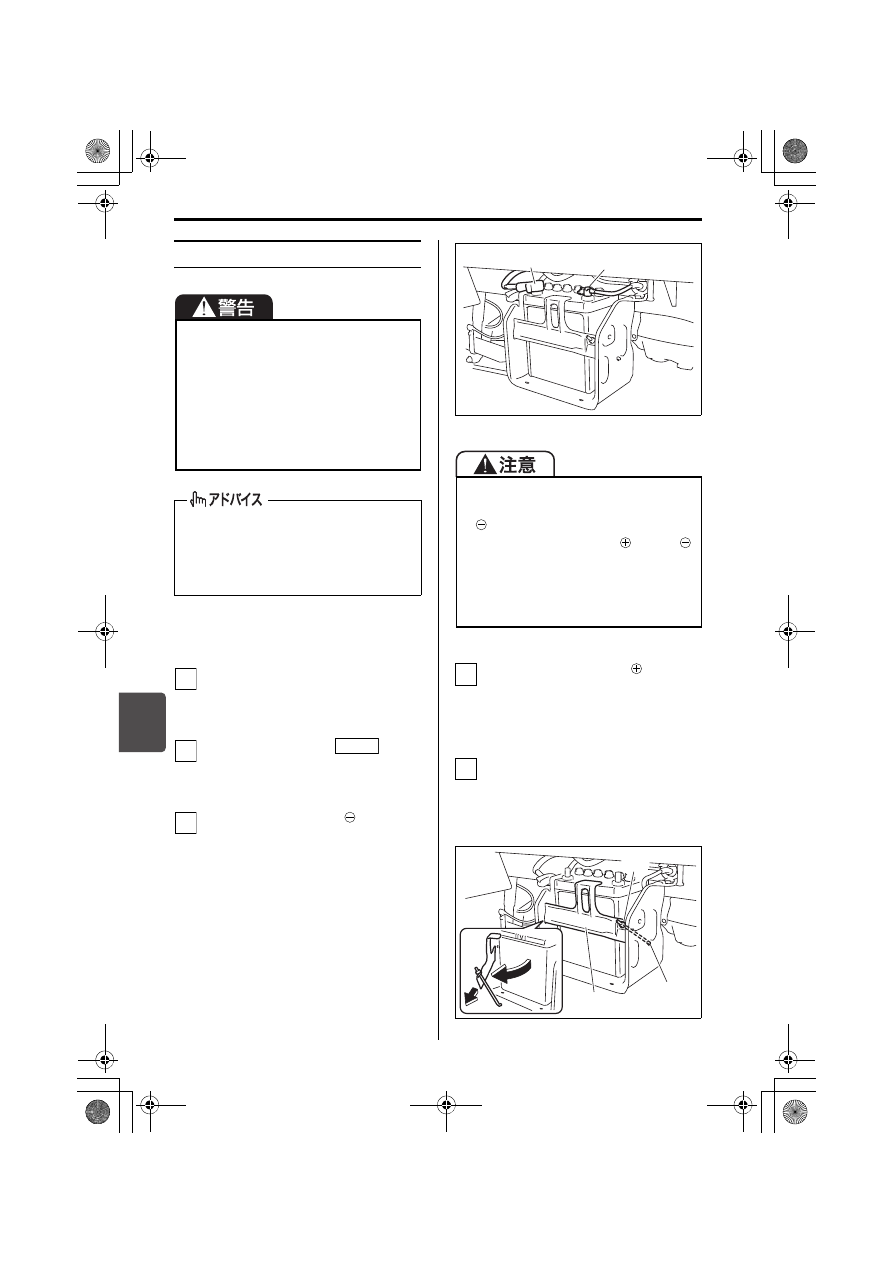

バッテリー交換をするときは

■ 外しかた

バッテリーカバーを外します。
→ 7-13ページ

(バッテリーカバーの外しかた)

エンジンスイッチを

(OFF)

にし、エンジンスイッチからキーを
抜きます。

バッテリーケーブルの

側(1)を

外します。

バッテリー端子のナットは、10
mm スパナ(市販品)などでゆる
めます。

82M70190

バッテリーケーブルの

側を外し

ます。

端子カバー(2)をよけて、ナッ
トをゆるめます。

取り付け金具(3)を外します。

取り付け金具のナット

(4)を8 mm

スパナ(市販品)などでゆるめ、
フック(5)を外します。

82M70200

バッテリーを交換するときは、次のこ
とをお守りください。

濡れた手でバッテリーに触れないで
ください。感電のおそれがあります。

走行後の場合は、30 分以上放置し、
バッテリーの水素ガスが抜けるのを
待ってから作業を行なってくださ
い。

バッテリー交換の際、バッテリーを損
傷するおそれがありますので、スズキ
販売店またはスズキ代理店での交換
(有料)をおすすめします。

1

2

LOCK

3

ショート防止のため、次のことをお守
りください。

側のケーブルから先に外す

金属工具などにより、

端子と

端子とを接触させない

外したケーブルは、交換時にバッテ
リー端子と接触しないよう、バッテ
リーの側面や離れた場所へ動かす

(1)

(2)

4

5

(3)

(5)

(4)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/ヒューズ切れ

7-17

バッテリーを外します。

■ 取り付けかた

「外しかた」と逆の手順で行ないます。

バッテリーのタイプについては、巻末
の「サービスデータ」をご覧ください。
→ 8-2ページ(サービスデータ

1 か月に一度は連続して 30 分以上走行
して充電する必要があります。

エンジンを停止したままライトをつけ
たり、長時間ナビゲーションやオー
ディオなどを使用したりしないように
しましょう。

渋滞などで長時間アイドリングを続け
ている場合は、電装品の使用を極力避
けてください。
→ 2-3ページ

(バッテリ−の液面を点検する)

電気装置が作動しないときや、電球が切
れていないのにランプが点灯しないとき
は、ヒューズ切れが考えられます。

ヒューズは、エンジンルーム内(運転
席シートの下)と運転席足元にありま
す。

装備仕様の違いにより、所定の位置に
ヒューズがない場合があります。ま
た、装備がなくてもヒューズだけがあ
る場合があります。

バッテリーを傾けすぎないでくださ
い。液漏れのおそれがあります。

バッテリー端子および取り付け金具の
ナットは、確実に締め付けてくださ
い。ゆるみがあると、火災や故障の原
因となります。

バッテリーケーブルを取り付けるとき
は、

側から先に取り付けてくださ

い。ショートのおそれがあります。

バッテリー交換は、「マイナスで始ま
り、マ イナ スで 終わ る」とい われ ま
す。作業手順を守ってください。

6

バッテリーあがりを

防ぐためには

ヒューズ切れ

ヒューズが切れたときは

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/ヒューズ切れ

7-18

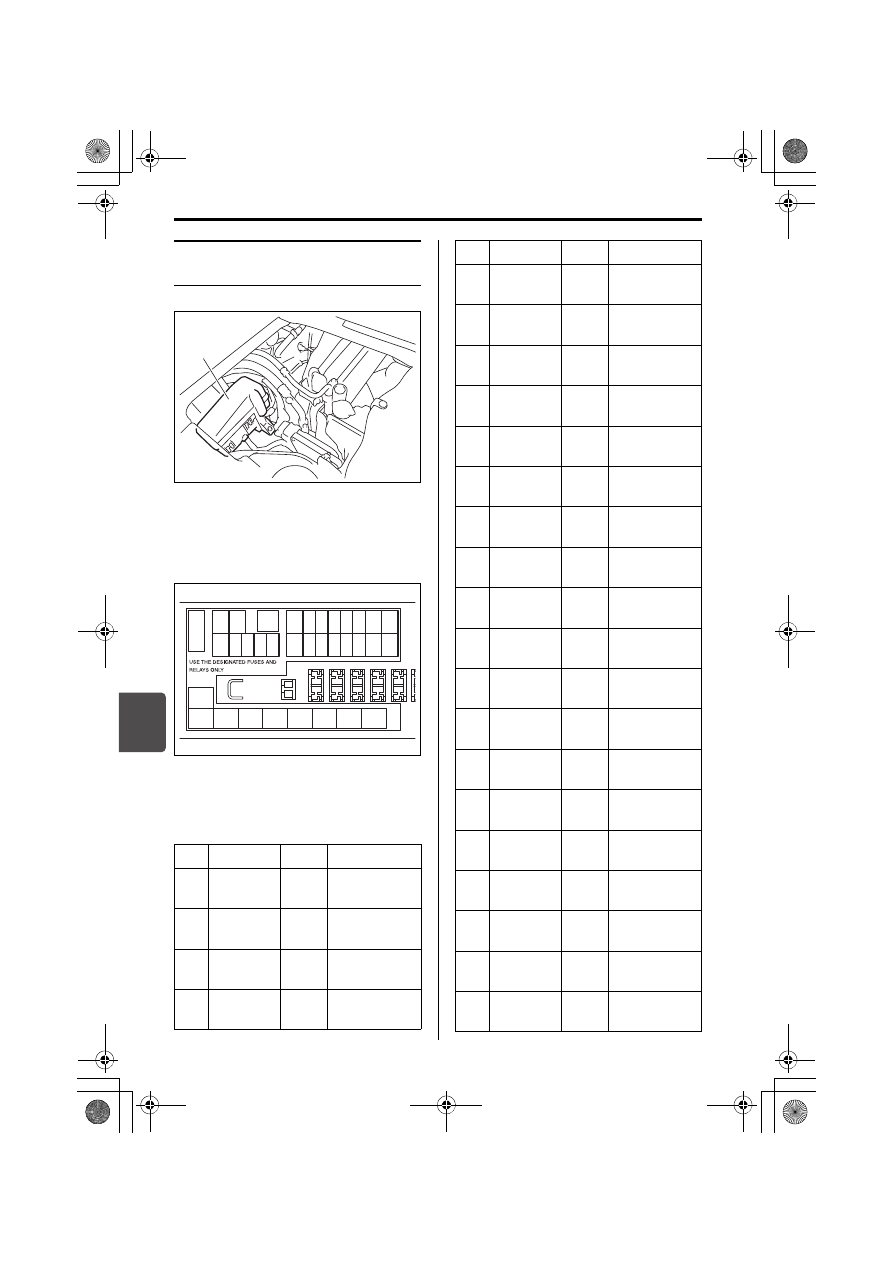

エンジンルーム内(運転席
シートの下)のヒューズ

82M70210

ヒューズの表は、ボックスのふたの裏側
にあります。

82M70220

次の表は、各ヒューズが受け持つ主な
装備を表しています。

(1) ヒューズボックス

位置

表示

容量

接続先名称

1

BTRY

40A

室内ヒューズ

ボックス

2

BTRY2

30A

室内ヒューズ

ボックス

3

RDTR

30A

ラジエーター

ファン

4

4WD

10A

4WD

(1)

1

11 12 13 14 15

4 5 6 7 8

2

3

9 10

17 18 19 20 21

16

22 23

5

CPRSR

10A

エアコン

コンプレッサー

6

ABS2

30A

ABS

ソレノイド

7

BACK UP

20A

室内ヒューズ

ボックス

8

ST

30A

スターター

9

IGN2

20A

エンジン
スイッチ

10

IGN

30A

エンジン
スイッチ

11

T/M

PUMP

30A

トランスミッ
ションポンプ

12

FI

15A

燃料噴射装置

13 THR MOT 15A

スロットル

モーター

14

STOP

10A

制動灯

15

T/M

10A

トランス

ミッション

16

P/S

40A

パワー

ステアリング

17

T/M 2

10A

ミッション
セレクター

18

H/L L

15A

ヘッドライト

(左)

19

H/L

HI/SOL L

15A

ディスチャージ

ヘッドライト(左)

20

H/L R

15A

ヘッドライト

(右)

21

H/L

HI/SOL R

15A

ディスチャージ

ヘッドライト(右)

22

BLW

25A

ブロワー

ファン

23

ABS

40A ABS モーター

位置

表示

容量

接続先名称

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/ヒューズ切れ

7-19

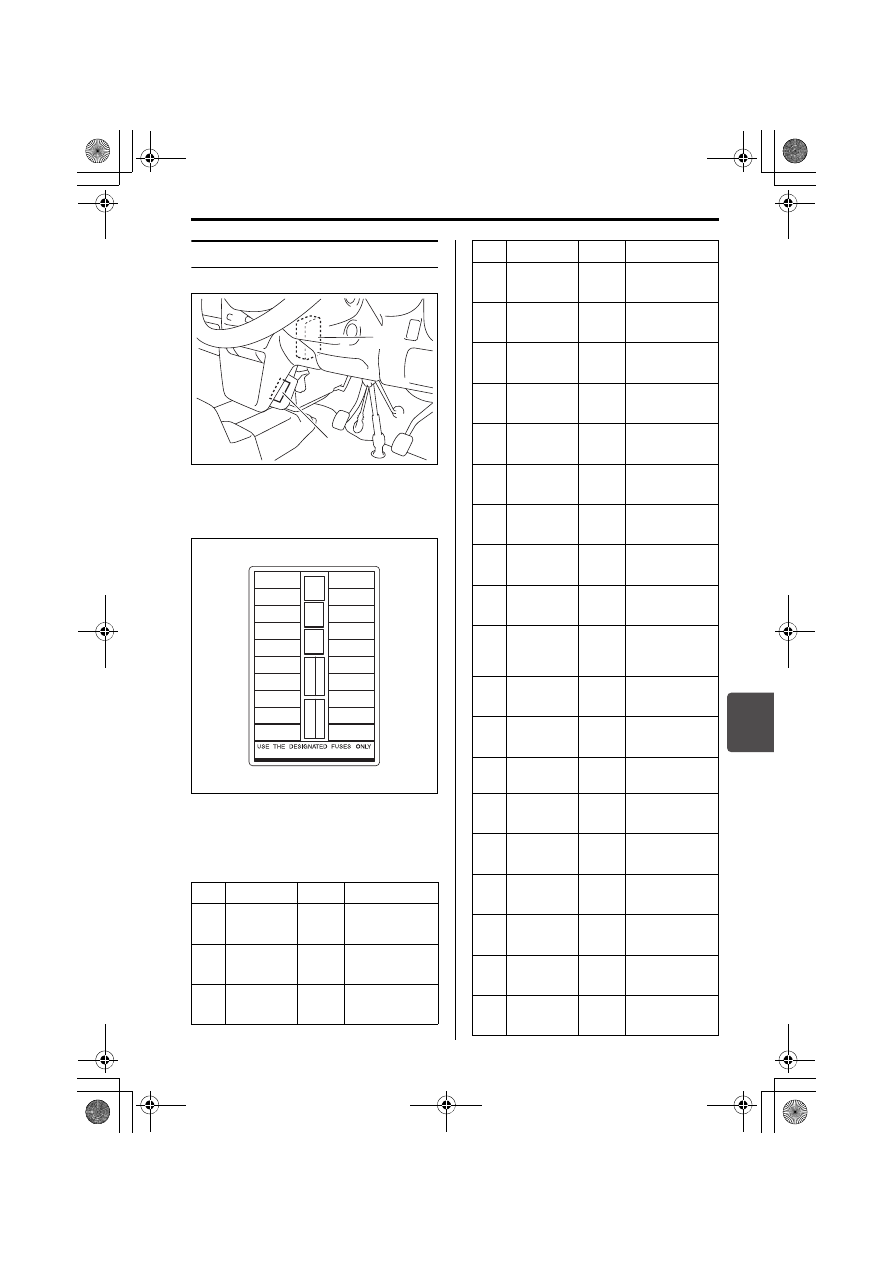

運転席足元のヒューズ

82M70230

82M70240

次の表は、各ヒューズが受け持つ主な
装備を表しています。

(1) ヒューズボックス
(2) ヒューズの表

位置

表示

容量

接続先名称

1

WIP

20A

ワイパー

2

IG2 SIG

7.5A

パワーウインドー/

ブロワーファン

3

FOG

15A

フォグランプ

(1)

(2)

1

2

12

11

3

4

5

6

7

8

9

10

13

14

15

16

17

18

19

20

21

22

4

HORN

10A

ホーン

5

HAZ

10A

非常点滅

表示灯

6

TAIL

10A

尾灯

7

P/W

20A

パワー

ウインドー

8

D/L

15A

ドアロック

9

10

ST SIG

7.5A

スターター

11

RADIO

15A

ラジオ

12

DOME

7.5A

室内灯

13

ACC

15A

ラジオ/

アクセサリー

ソケット

14

DECK LP

7.5A

作業灯

15

DUMP

15A

ダンプ

16

17

BACK

10A

後退灯

18

METER

7.5A

メーター

19

ABS

7.5A

ABS

20

IG1 SIG

7.5A

トランス

ミッション

21

A/B

10A

エアバッグ

22

IG COIL

15A

イグニッション

コイル

位置

表示

容量

接続先名称

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     11      12      13      14     ..
