Suzuki Ignis (2016 year). Instruction japanese - part 18





装備の取扱い/主な装備

5-3

5

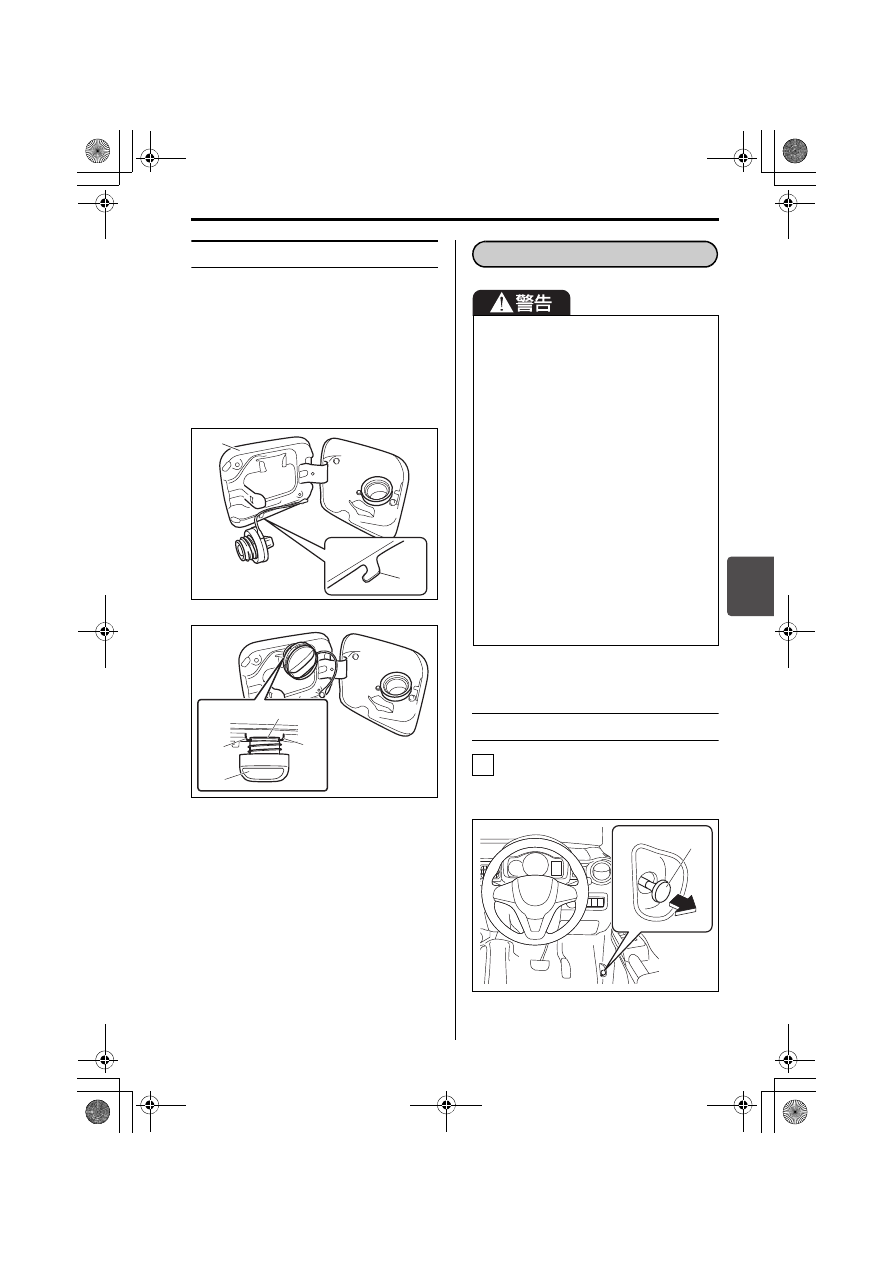

キャップホルダー

フューエルリッド(3)の裏側にあります。

給油中は、外したキャップ(2)が車
体に当たらないように、フック(4)
にキャップのひもの部分をかける、ま
たはキャップホルダー(5)にキャッ
プ先端の溝部(6)を差し込んでくだ
さい。

62R0057

62R0362

開けかた

運転席足元のボンネットオープナー
(1)を引くと、ボンネットの先端
が少し浮き上がります。

62R0115

(4)

(3)

(5)

(2)

(6)

(5)

お子さまにはボンネットを開閉させ
ないでください。ボンネットは重い
ため、けがのおそれがあります。ま
た、エンジンルーム内は高温になる
ため、やけどのおそれがあります。

ボンネットを開けているときは、お
子さまを近づけないでください。

点検や清掃に使用した工具や布など
は、エンジンルーム内に置き忘れな
いでください。故障の原因となった
り、エンジンルーム内は高温になる
ため車両火災につながったりするお
それがあります。

動 い て い る ド ラ イ ブ ベ ル ト や 冷 却
ファン(ラジエーターファン)に近
づかないでください、手や髪、衣類
などが巻き込まれると、けがのおそ
れがあります。

ボンネット

1

(1)

000.book  3 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

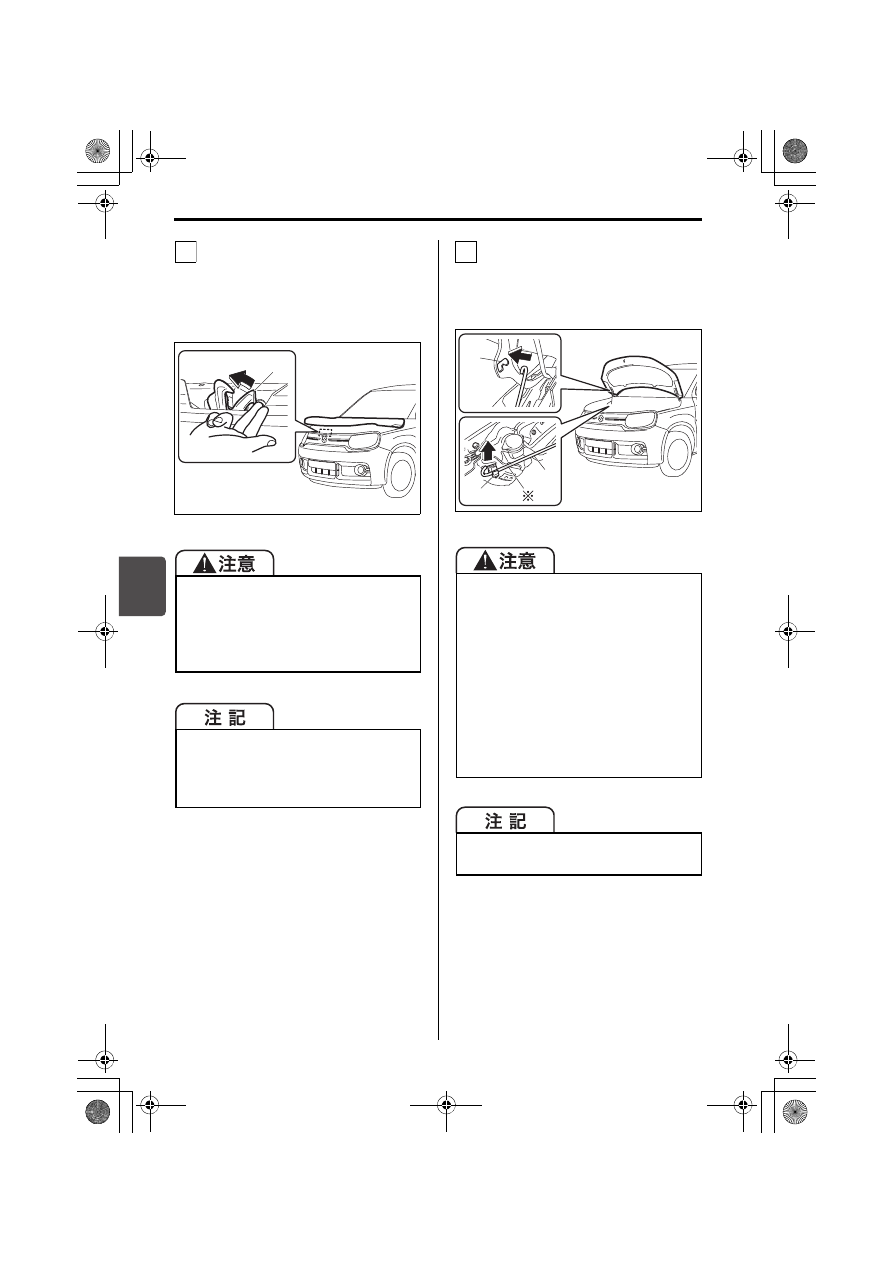

装備の取扱い/主な装備

5-4

5

浮き上がったボンネットのすきまか
らロックレバー(2)の位置を確認
し、すきまから手を入れ、ロックレ
バーを左側へ押し付けながら、ボン
ネットを持ち上げます。

62R0116

ボンネットを固定します。

車体側にあるステー(3)をホル
ダー(4)から外し、ボンネット
側の固定穴(5)に差し込みます。

62R0117

エンジン回転中や停止直後は、ロック
レバーが熱くなっていることがありま
す。やけどのおそれがありますので、
ロックレバーを操作する前に確認して
ください。

ワイパーアームを起こした状態で、ボ
ンネットを開けないでください。ワイ
パーアームやボンネットが傷つくおそ
れがあります。

2

(2)

エンジン回転中や停止直後は、ステー
が熱くなっていることがあります。や
けどのおそれがありますので、ステー
を持つ前に確認してください。

ステーは固定穴に確実に差し込んで
ください。ステーが外れると、ボン
ネットに身体がはさまれることがあ
ります。

ボ ン ネ ッ ト が 風 に あ お ら れ て、ス
テーが外れることがあります。とく
に風の強い日は注意してください。

ステーをホルダーから外すときは、※
部を持ってください。

3

(3)

(5)

(4)

000.book  4 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/主な装備

5-5

5

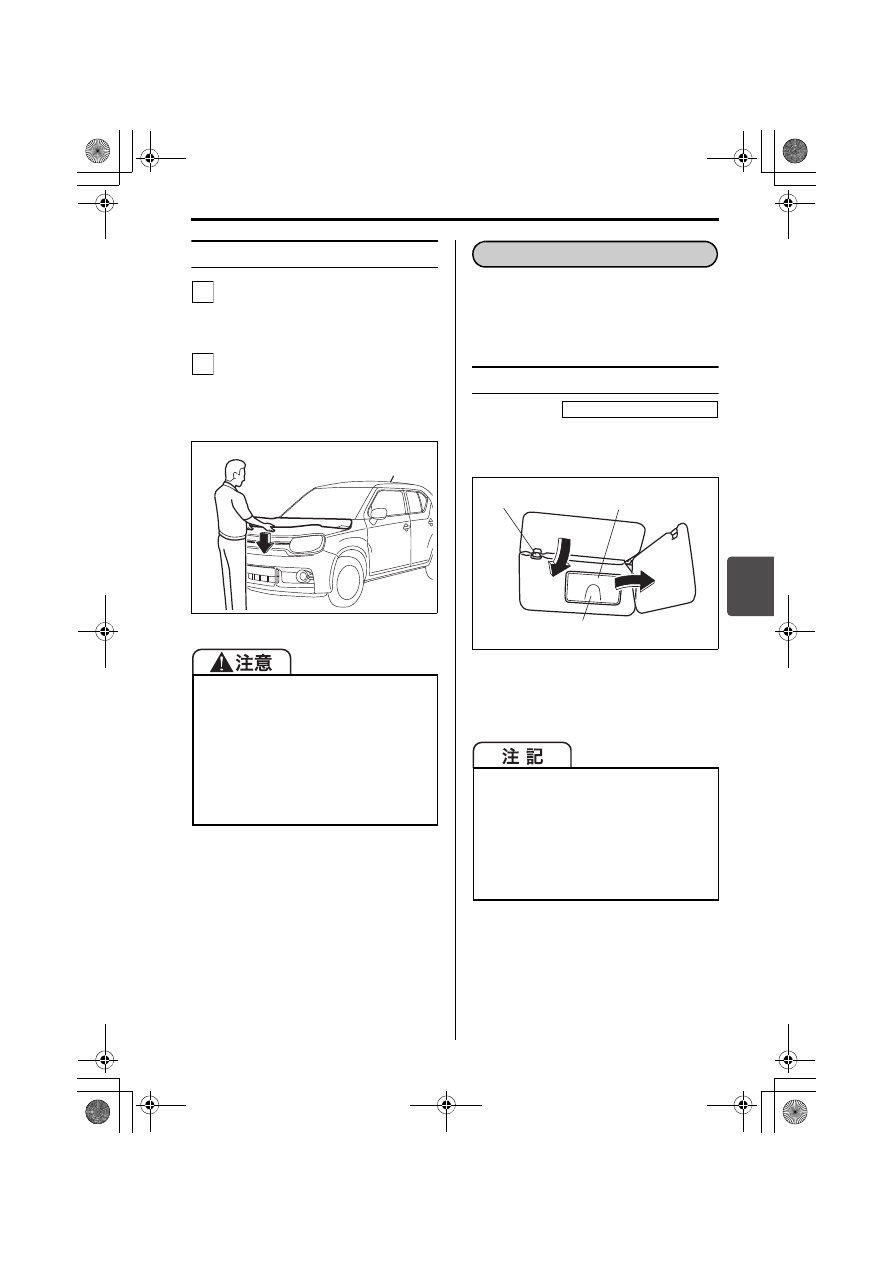

閉めかた

ボンネットを片手でささえながら、
ステーを外してもとのホルダーに固
定します。

ボンネットを閉めます。

ボンネットを20 cmぐらいの高さ
までゆっくりと下げて、手を離し
ます。

62R0074

日差しがまぶしいときに使用します。横
からの日差しがまぶしいときは、フック
から外して横にまわします。

チケットホルダー

サンバイザーの裏側にあります。有料道
路の通行券などがはさめます。

72M2058

ボンネットを閉めるときは、手など
をはさまないように気をつけてくだ
さい。また、強く押さえると、ボン
ネットがへこむおそれがあります。

ボンネットが完全に閉まっているか
確認してください。完全に閉まって
いないと、走行中に開くおそれがあ
ります。

1

2

(1) フック
(2) ミラーカバー
(3) チケットホルダー

炎天下で駐車するときは、チケットホ
ルダーなどにプラスチック素材のカー
ドを放置しないでください。車内が高
温になるため、カードの変形やひび割
れを起こすおそれがあります。
 2-23 ページ(ライターやメガネ

などを放置しない)

サンバイザー

助手席側はタイプ別装備

(1)

(2)

(3)

000.book  5 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

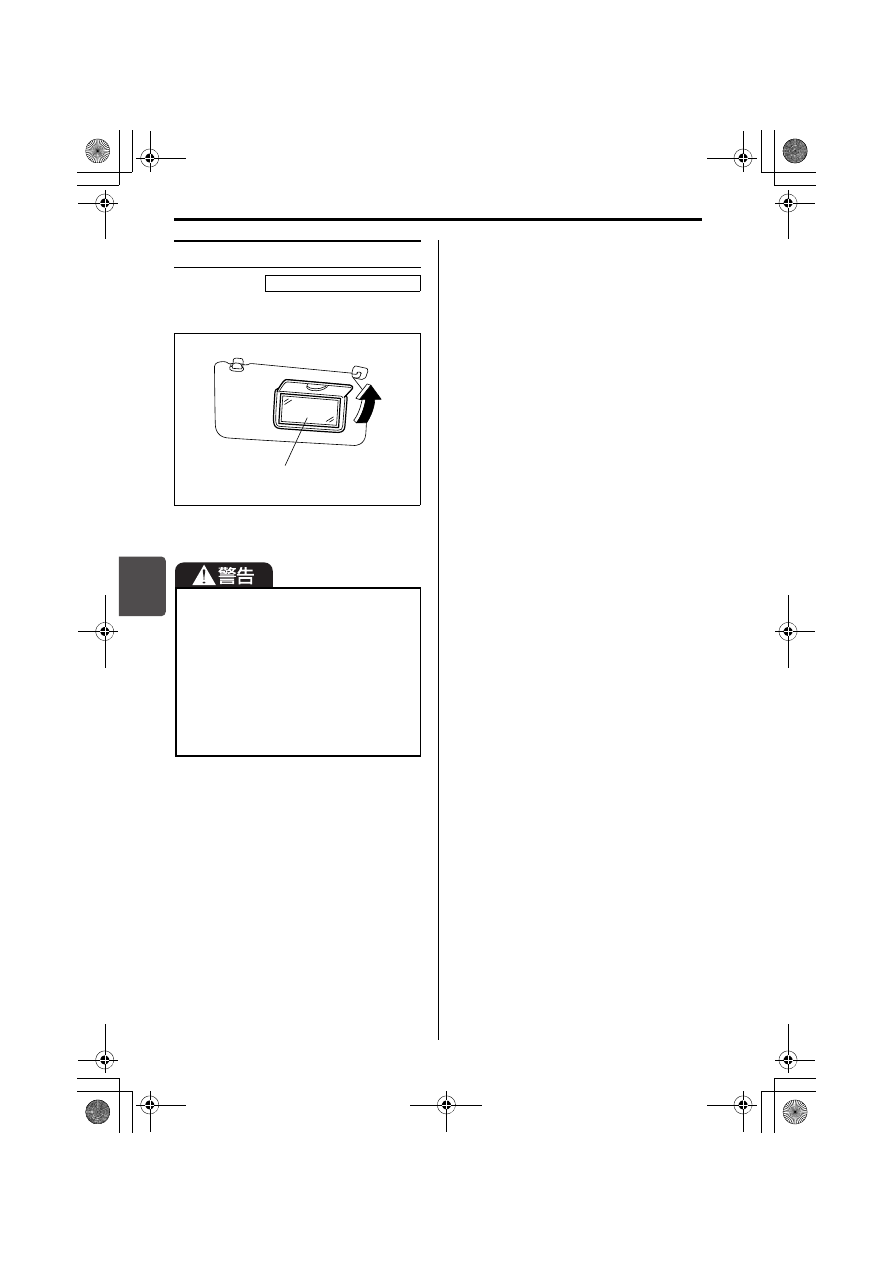

装備の取扱い/主な装備

5-6

5

バニティーミラー

ミラーカバーを開けた場所にあります。

70K178

(4) バニティーミラー

走行中はバニティーミラーを使用し
ないでください。前方不注意で思わ
ぬ事故につながるおそれがあります。

バニティーミラーを使用するときは、
SRS エアバッグの収納場所に近づい
たり、寄りかかったりしないでくだ
さい。SRS エアバッグが作動したと
き、強い衝撃を受けるおそれがあり
ます。

助手席側はタイプ別装備

(4)

000.book  6 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/主な装備

5-7

5

62R0294

62R0363

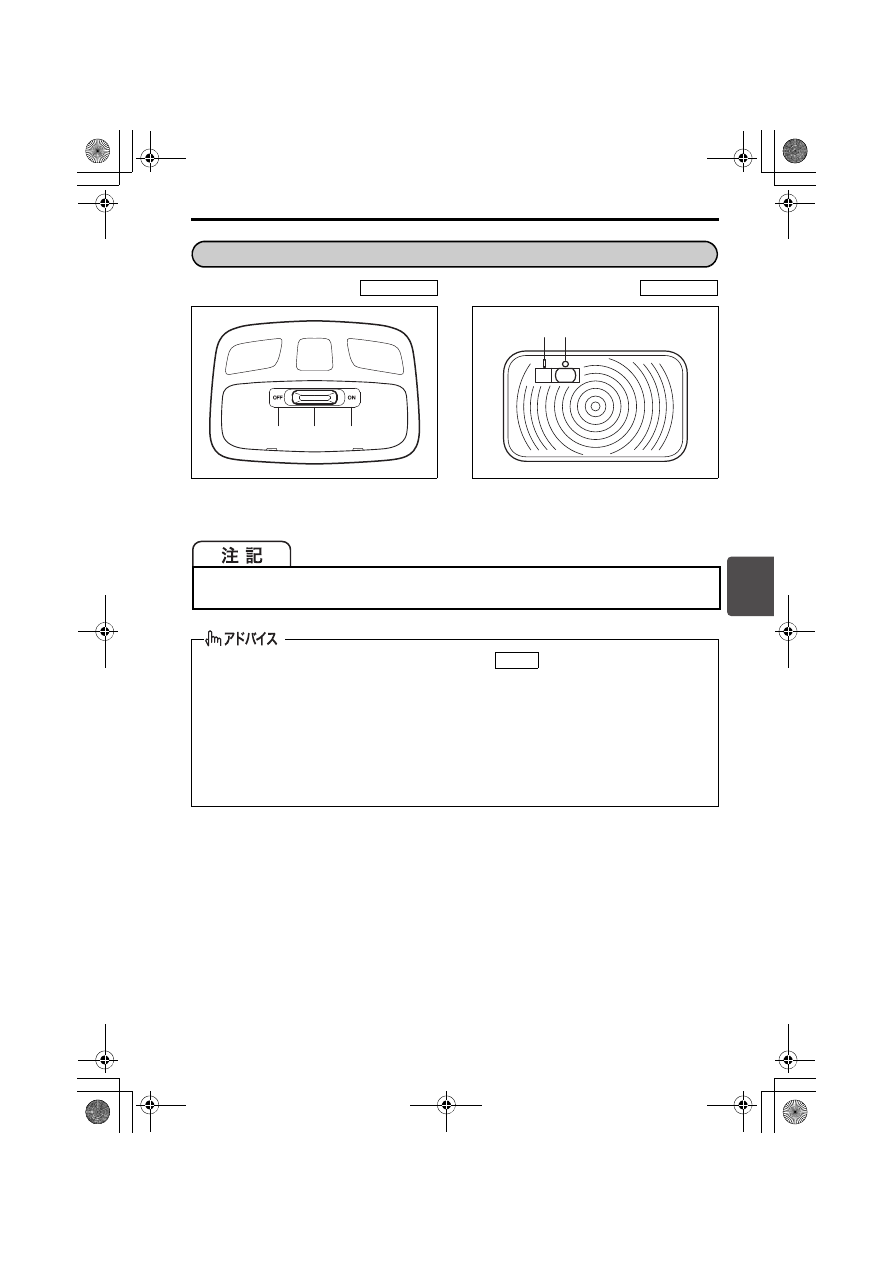

室内灯

前席室内灯

(1)

(2)

(3)

荷室室内灯

(3)

(1)

(1) ON位置

(2) DOOR位置

(3) OFF位置

エンジン停止中に長時間点灯させないでください。鉛バッテリーあがりの原因とな
ります。

鉛バッテリー保護のため、エンジンスイッチが

(OFF)の位置で 15 分点灯

し続けると、室内灯が自動的に消灯します。(バッテリーセーバー機能)

室内灯スイッチが DOOR 位置のときに、次の操作を行なった場合、室内灯が点灯ま
たは点滅します。
・キーレスエントリーによるドアの施錠・解錠
・リクエストスイッチによるドアの施錠・解錠(キーレスプッシュスタートシステ

ム装備車)

→ 3-5ページ(アンサーバック機能)

LOCK

000.book  7 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

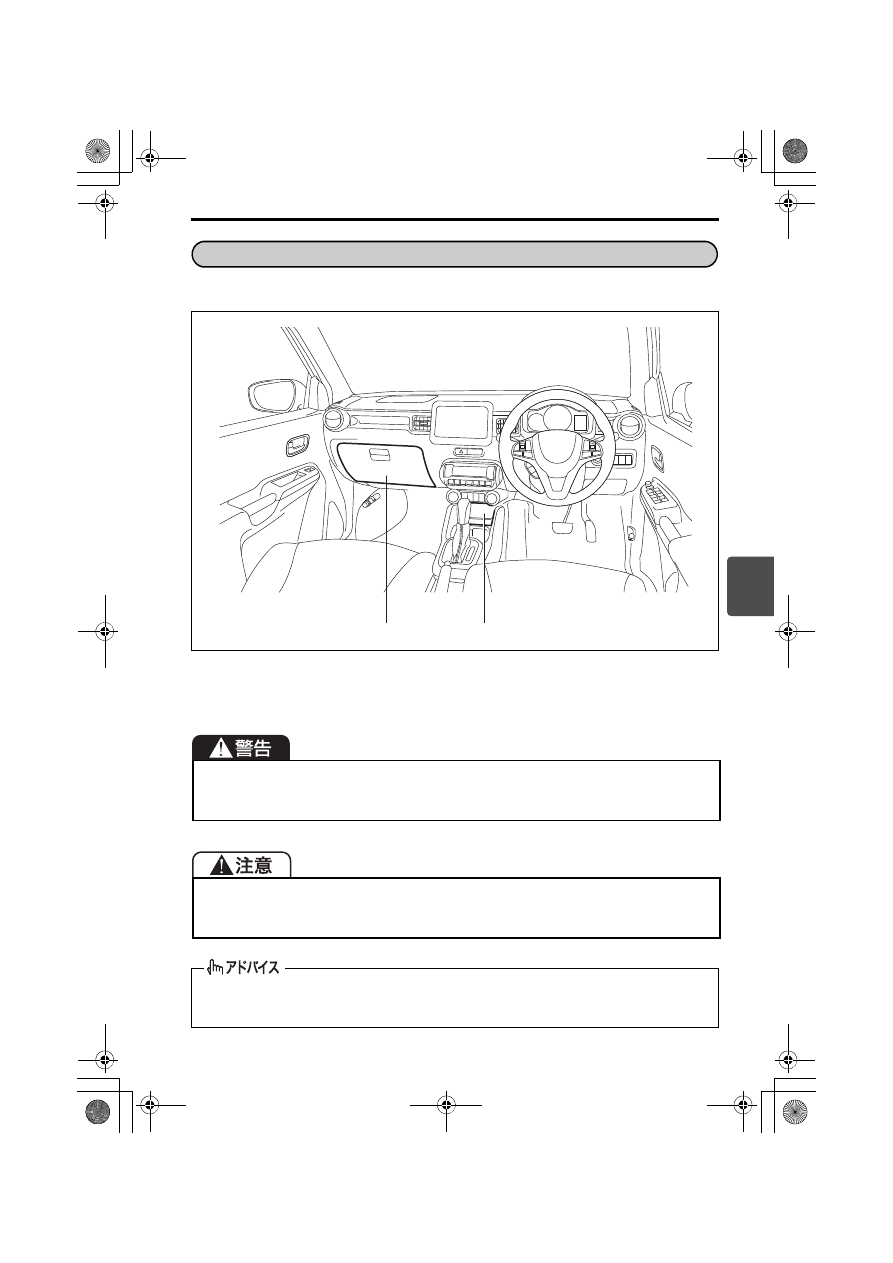

5

装備の取扱い/主な装備

5-8

スイッチの位置

キーレスプッシュスタート

システム非装備車

キーレスプッシュスタート

システム装備車

前席室内灯の場合、ドアの開閉に関係なく点灯します。

荷室室内灯の場合、バックドアを開けたときに点灯し、閉めたとき
に消灯します。



いずれかのドアを開けると点灯し
ます。

すべてのドアを閉めると約15秒
間点灯し、徐々に減光しながら
消灯します。

すべてのドアを閉じているとき
で も、エ ン ジ ン ス イ ッ チ か ら
キーを抜くと約 1 5 秒間点灯
し、徐々に減光しながら消灯し
ます。

また、点灯中であっても次のよう
な操作をすると、徐々に減光しな
がら消灯します。

エンジンスイッチにキーを差し
込む

キーによる施錠

キーレスエントリーによる施錠

いずれかのドアを開けると点灯し
ます。

すべてのドアを閉めると約15秒
間点灯し、徐々に減光しながら
消灯します。

すべてのドアを閉じているとき
でも、エンジンスイッチを
から

(OFF)の位置にす

ると、約15秒間点灯し、徐々に
減光しながら消灯します。

また、点灯中であっても次のよう
な操作をすると、徐々に減光しな
がら消灯します。

エンジンスイッチを

また

は

 の位置にする

キーによる施錠

キーレスエントリーまたはリク
エストスイッチによる施錠



ドアの開閉に関係なく消灯します。

ON

DOOR

ON

LOCK

ACC

ON

OFF

000.book  8 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/主な装備

5-9

手回り品や小物などの収納にご使用ください。

62R0296

上図は代表例です。お車のタイプにより異なります。

(1) グローブボックス

(2) センターロアポケット

ふたがない収納スペースの場合、走行中に転がり落ちるようなものを入れないでく
ださい。ブレーキペダルやアクセルペダルにものがはさまると確実なペダル操作が
できなくなり、事故を起こすおそれがあります。

ふた付収納スペースの場合、ふたを開けたまま走行したり、走行中にふたを開けた
りしないでください。ブレーキや加速、衝突のときなどに、身体がふたに当たった
り、中のものが飛び出したりするおそれがあります。

携帯リモコンをいずれかのインパネ収納スペースに置いた場合、検知できないこと
があります。(キーレスプッシュスタートシステム装備車)

インパネ収納スペース

(1)

(2)

000.book  9 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

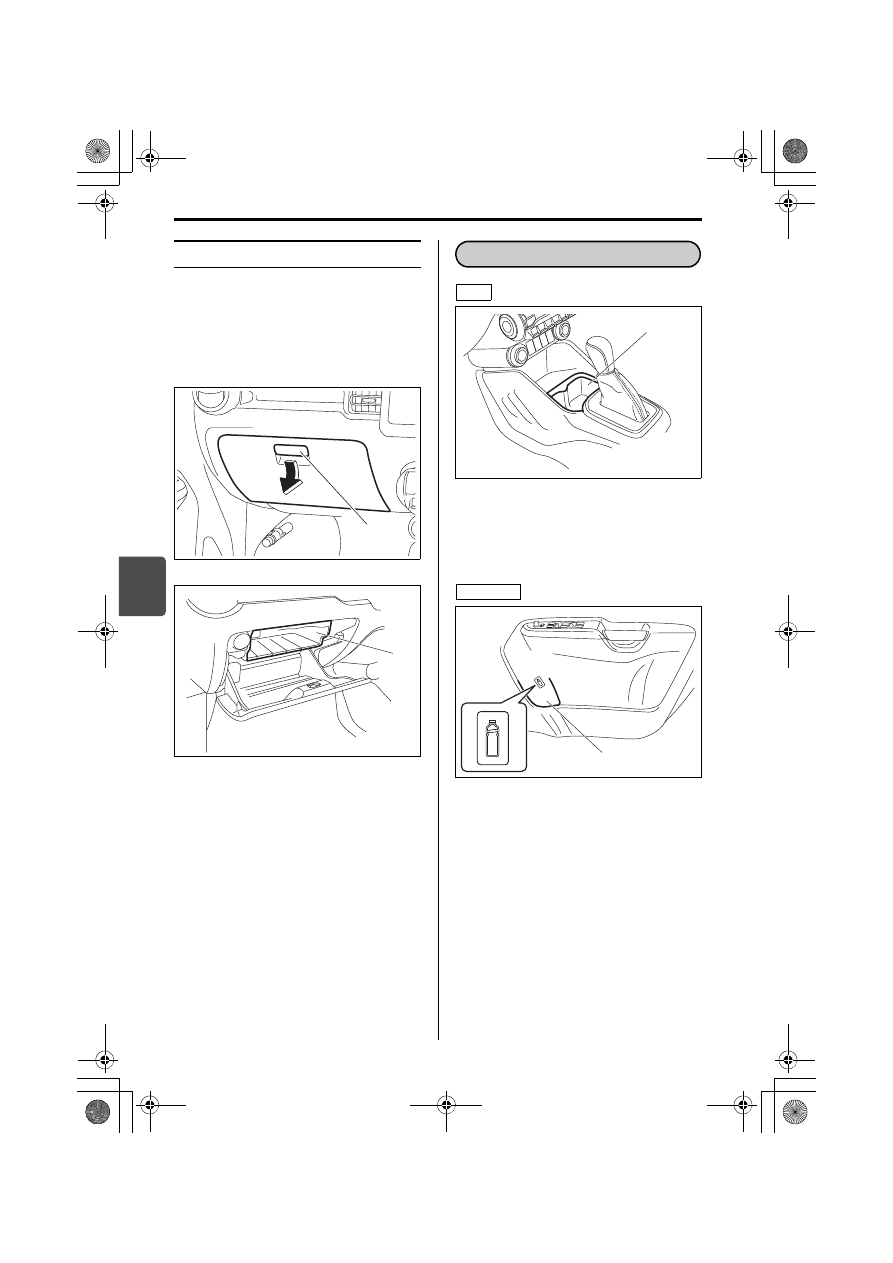

装備の取扱い/主な装備

5-10

5

ふた付収納スペースの取扱い

下図は代表例です。お車のタイプによ
り異なります。

■ グローブボックス

62R0075

62R0344

レバー(1)を手前に引いてふたを開
けます。

グローブボックス内にも収納部(2)
があります。

閉めるときは“カチッ”と音がするま
で確実に閉めます。

62R0118

上図は代表例です。お車のタイプによ
り異なります。

62R0297

(1)

(2)

(1) 前席ドリンクホルダー

(2) 前席ペットボトルホルダー

ドリンクホルダー

前席

(1)

前席ドア

(2)

000.book  10 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/主な装備

5-11

5

62R0298

62R0079

(3) 後席ペットボトルホルダー

(4) 後席ドリンクホルダー

後席ドア

(3)

後席

(4)

飲み物には、ふたを閉めるなどして
こ ぼ さ な い よ う に 注 意 し て く だ さ
い。熱い飲み物がこぼれると、やけ
どのおそれがあります。また、飲み
物が次のような部品にかかると、火
災や故障の原因になったり、SRS エ
アバッグシステムが正常に作動しな
くなったりするおそれがあります。
・ナビゲーション、またはオーディ

オやスイッチ類

・フロア下の配線や電気部品
・セ レ ク ト レ バ ー、シ ー ト ベ ル ト

バックルなどの可動部分

前席ドリンクホルダーに、缶ジュー
スやカップ以外のものを置かないで
ください。走行中に落ちてけがをし
たり、運転のさまたげになったりす
るおそれがあります。

携帯リモコンをドリンクホルダーや、
ペットボトルホルダーに置いた場合、
検知できないことがあります。(キー
レスプッシュスタートシステム装備
車)

000.book  11 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/主な装備

5-12

62R0119

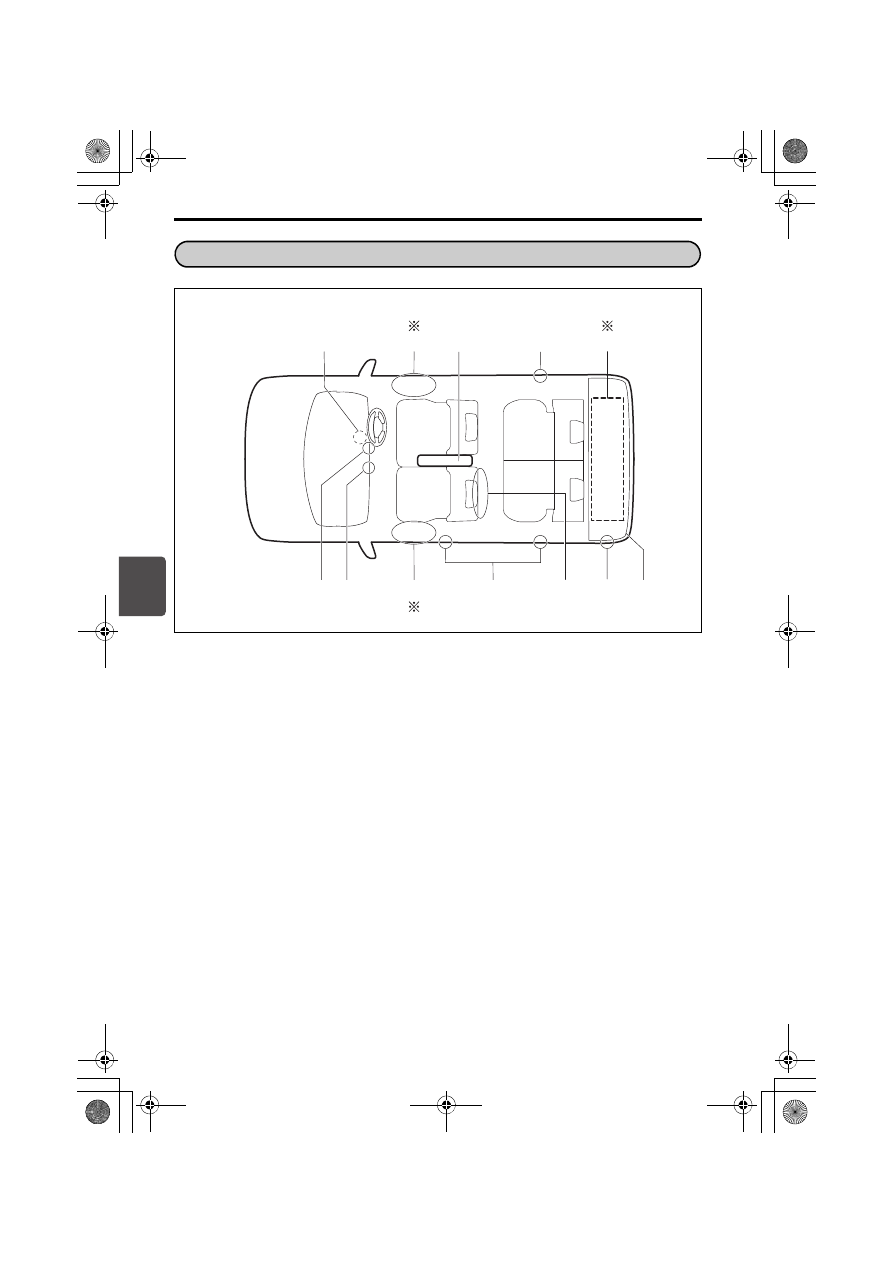

(1) ドアポケット(※) ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-13
(2) USBソケット(タイプ別装備)・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-13
(3) アクセサリーソケット・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-13
(4) フットレスト  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-14
(5) アームレスト(ひじ掛け)

(タイプ別装備)・・・・・・・・・・・・・・・・・・・・・・・・ 5-14

(6) 可倒式アシストグリップ  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-15
(7) 助手席シートバックポケット(タイプ別装備)・・・・・・・・・・・・・・・・・・・・ 5-15
(8) ラゲッジアンダーボックス(タイプ別装備)

(※)・・・・・・・・・・・・・・・・・・ 5-15

(9) ラゲッジシェルフ(荷室カバー)

(タイプ別装備)

(※)・・・・・・・・・・・・・・ 5-15

※携帯リモコンをこの場所に置いた場合、検知できないことがあります。

(キーレスプッシュスタートシステム装備車)

上図は代表例です。お車のタイプにより異なります。

そのほかの装備

(1)

(   )

(   )

(1)

(5)

(6)

(7)

(6)

(4)

(2) (3)

(   )

(8)

(3)

(9)

000.book  12 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

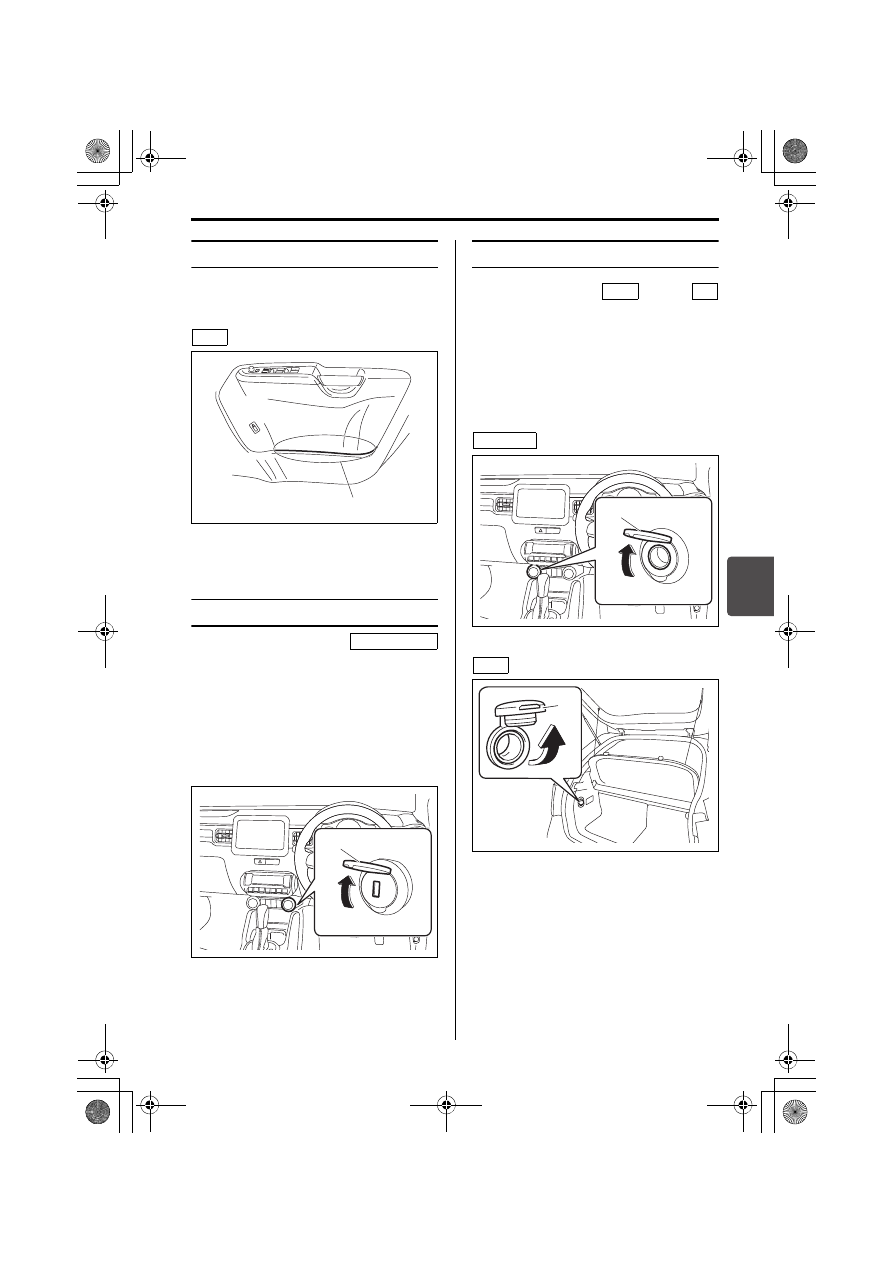

装備の取扱い/主な装備

5-13

5

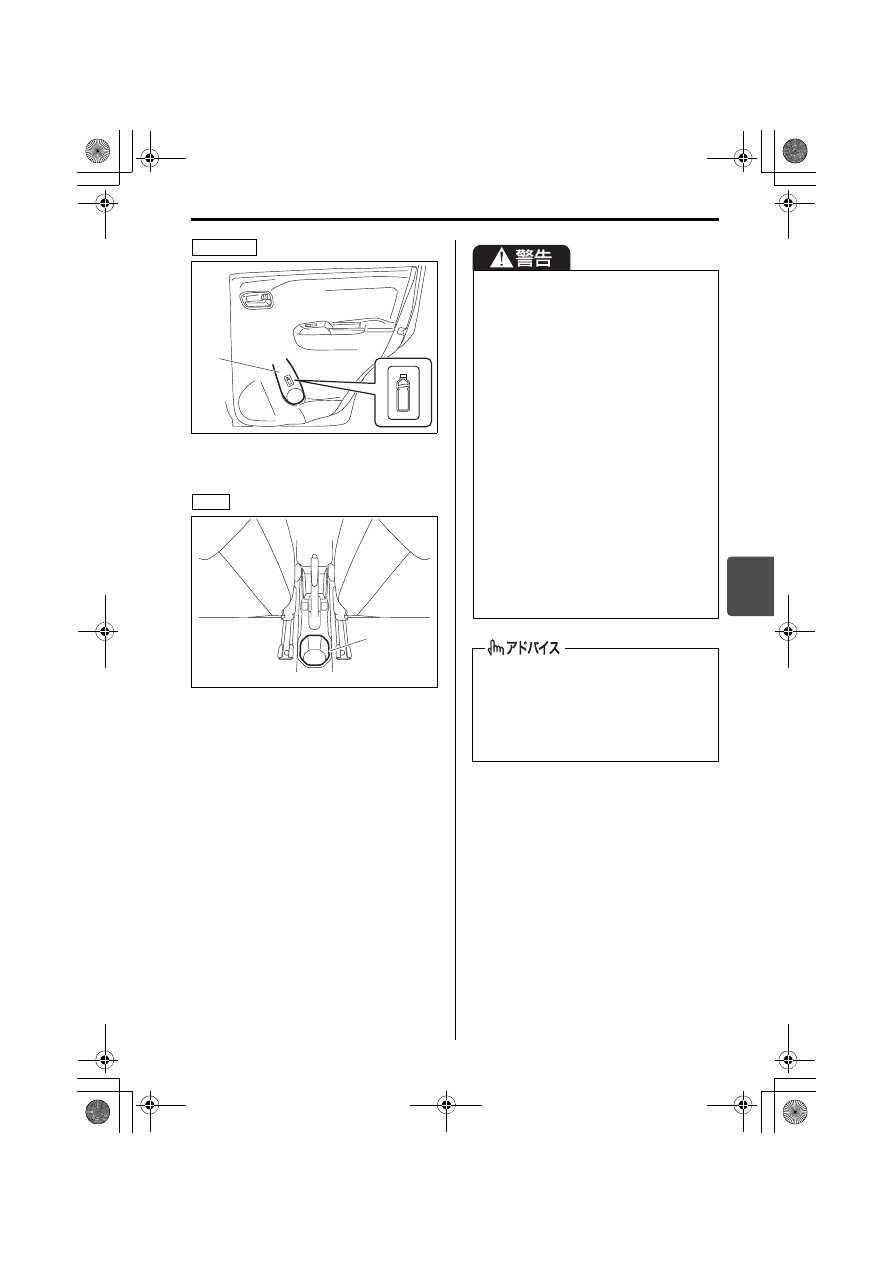

ドアポケット

手回り品や小物などの収納にご使用くだ
さい。

62R0299

USBソケット

接続ケーブル(別売り)を使用してUSB
機器、iPod

®

、スマートフォンが接続で

きます。

使用するときは、ふた(1)を開けます。

操作については別冊のメモリーナビゲー
ションマニュアルをお読みください。

62R0153

上図のイラストは代表例です。お車の
タイプにより異なります。

※ iPod

®

は、Apple Inc.の商標です。

アクセサリーソケット

エンジンスイッチが

 または

のときに、電気製品の電源として使用で
きます。使用できる電気製品の規定容量
はインパネと荷室合わせて 12 V 10 A

(120 W)以下です。

使用するときは、ふた(1)を開けま
す。

62R0154

62R0217

上図のイラストは代表例です。お車の
タイプにより異なります。

(1) ドアポケット

前席

(1)

タイプ別装備

(1)

ACC

ON

インパネ

(1)

荷室

(1)

000.book  13 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

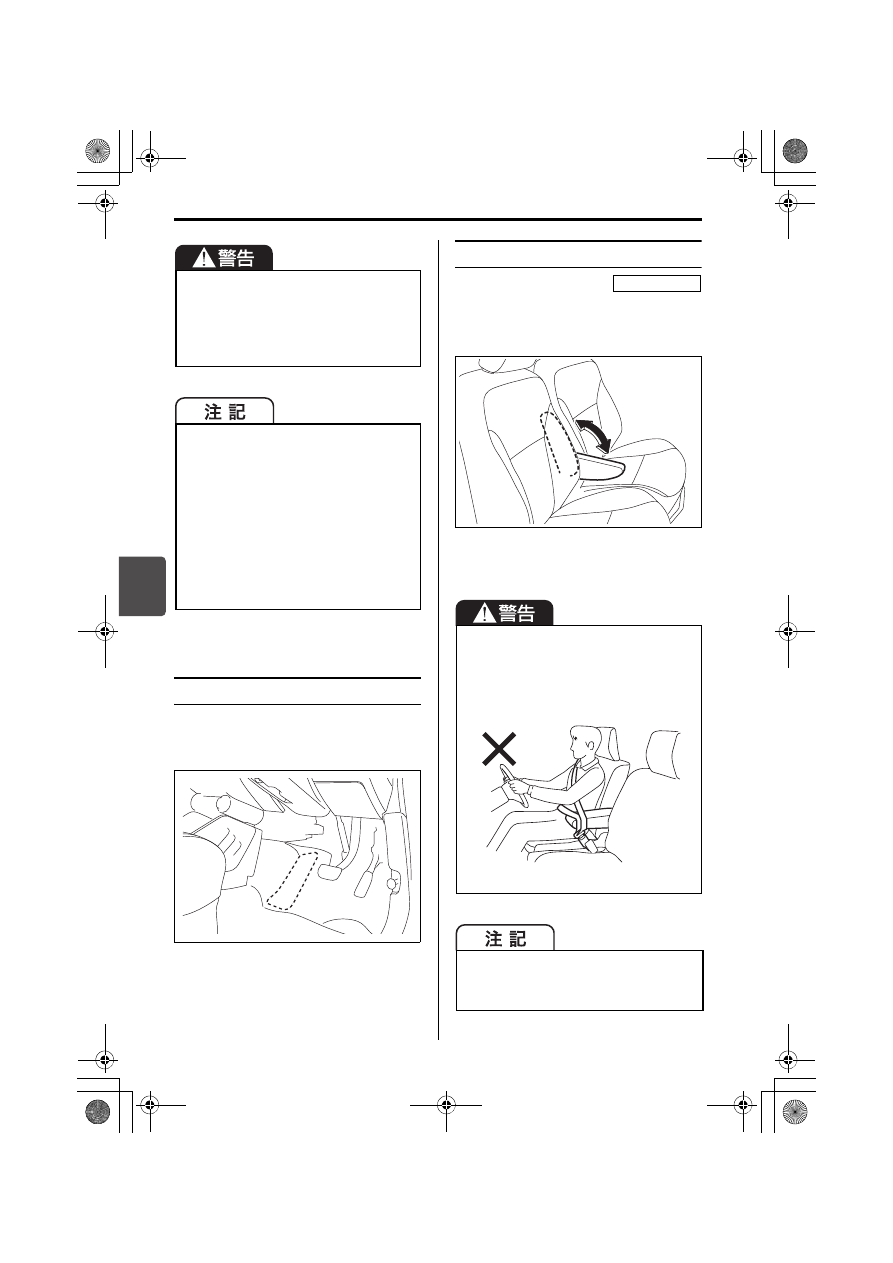

装備の取扱い/主な装備

5-14

5

フットレスト

フロアカーペット内にあります。左足の
ささえとして使用します。

62R0156

アームレスト(ひじ掛け)

手前に倒して使用します。

使用後は、持ち上げて収納します。

62R0157

上図は代表例です。お車のタイプによ
り異なります。

使わないときは、ふたを閉めてくだ
さい。ソケット内に異物が入ると、
故障やショートの原因となります。

事故防止のため、スズキ純正用品以外
の電気製品を使用しないでください。

規定容量は、インパネと荷室合わせ
て120 Wまでとなります。規定容量
を 超 え る 電 気 製 品 を 使 用 す る と、
ヒューズが切れることがあります。

エ ン ジ ン 停 止 中 に 長 時 間 使 用 す る
と、鉛バッテリーあがりの原因とな
ります。また、エンジンがかかって
いてもアイドリング状態で長時間使
用すると、バッテリーがあがること
があります。

シートベルトは、アームレストの下を
通してください。アームレストにベル
トがかかっていると、シートベルトが
本来の効果を発揮できません。

70K40011

アームレストに腰をかけたり、荷物を
載せたりしないでください。アームレ
ストが破損するおそれがあります。

タイプ別装備

000.book  14 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/主な装備

5-15

5

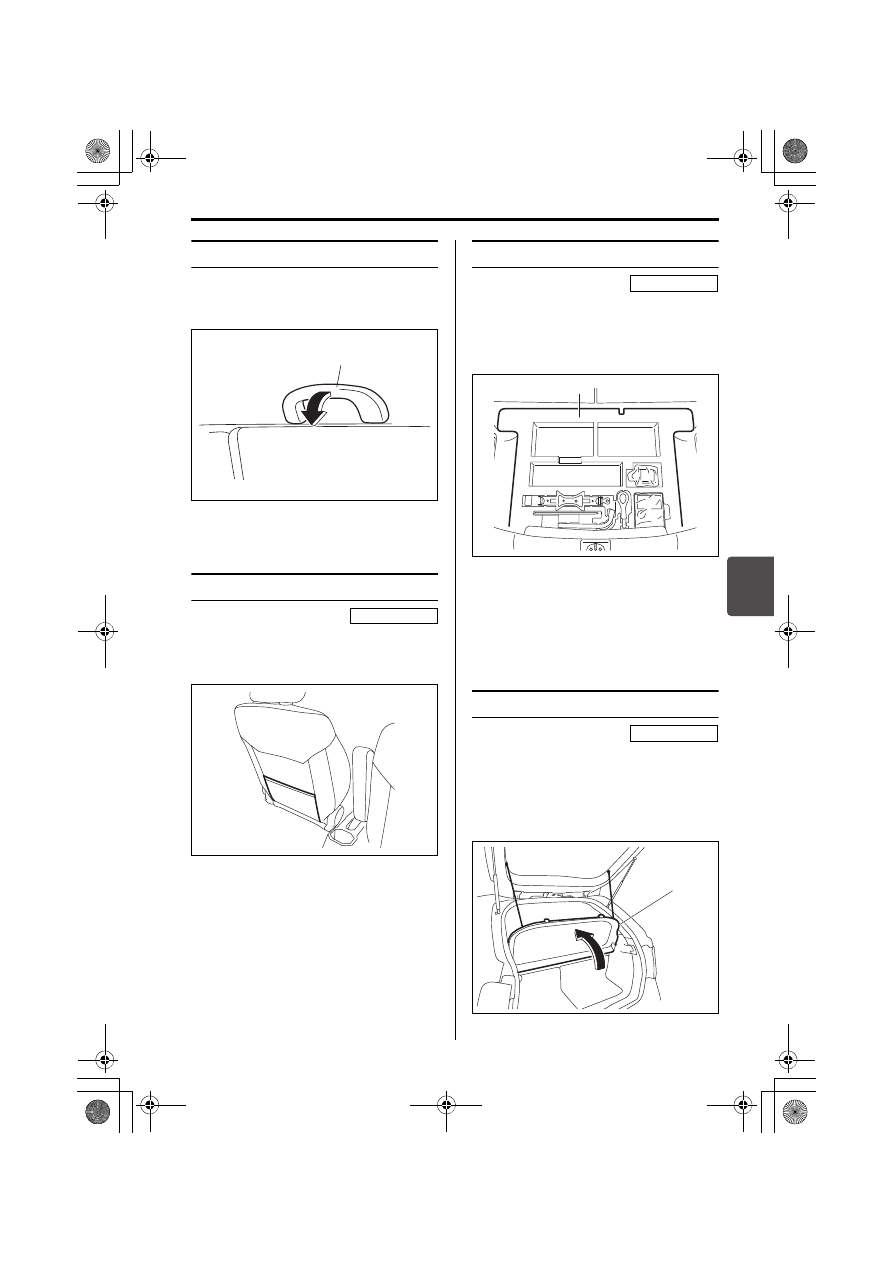

可倒式アシストグリップ

アシストグリップ(1)を手前に倒して
使用します。

80P0096

助手席シートバックポケット

雑誌や手荷物などの収納にご使用くださ
い。

62R0203

ラゲッジアンダーボックス

荷室のフロアボード下にあります。

手回り品や小物などの収納にご使用く
ださい。

62R0368

上図のラゲッジアンダーボックスは代
表例です。お車のタイプにより異なり
ます。

ラゲッジシェルフ(荷室カバー)

後席の後ろにあります。

ラゲッジシェルフ(1)は持ち上げた
状態で固定できますが、次の手順で正
しく取り付ける必要があります。

62R0158

(1)

タイプ別装備

(1) ラゲッジアンダーボックス

タイプ別装備

(1)

タイプ別装備

(1)

000.book  15 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

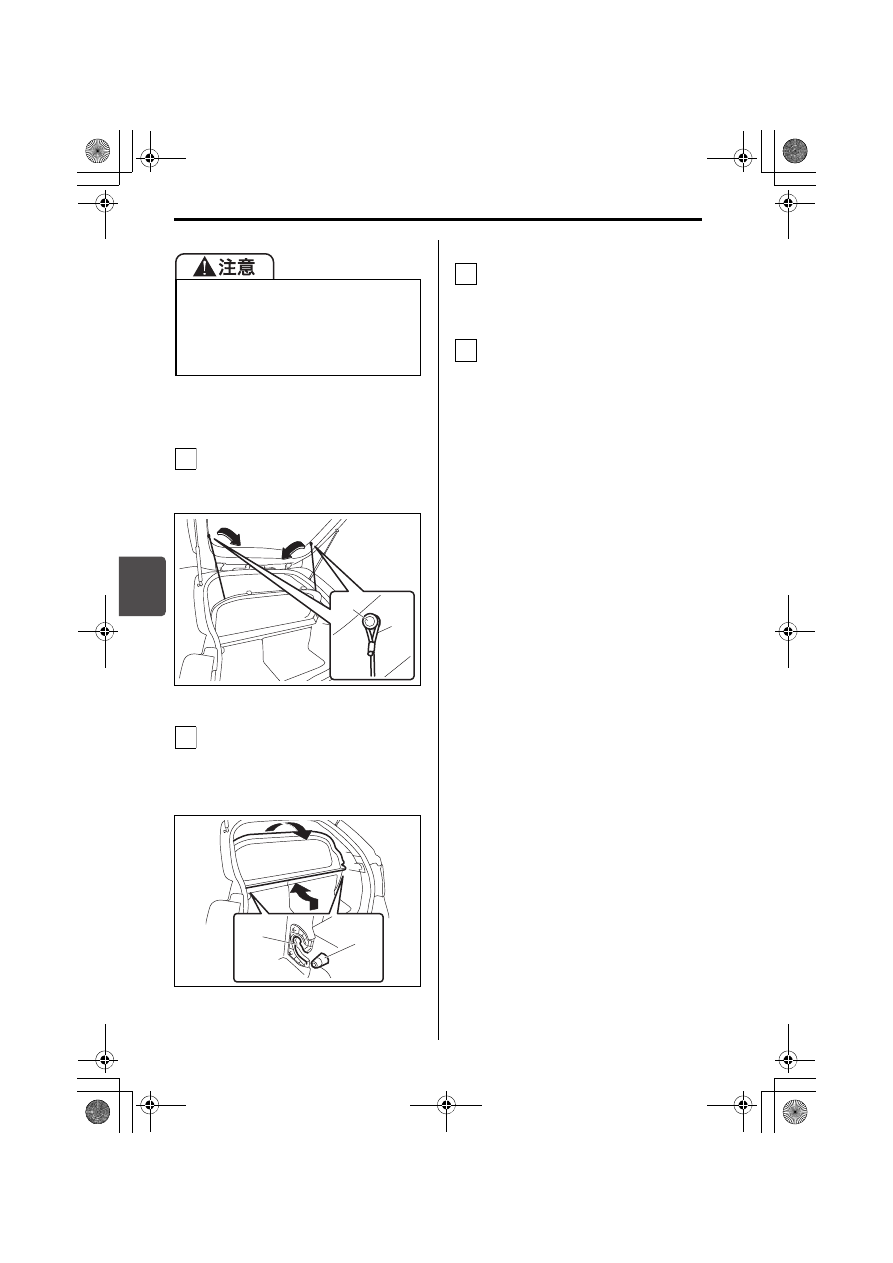

装備の取扱い/主な装備

5-16

5

■ 取り外しかた

ラゲッジシェルフ(1)の両端にあ
るひも(2)をフック(3)から外
します。

62R0345

ラゲッジシェルフを取り外します。

少し持ち上げながら前方にずら
し、バー(4)からホルダー部(5)
を取り外します。

62R0346

■ 取り付けかた

ラゲッジシェルフを取り付けます。

ホルダー部(5)をバー(4)には
め込みます。

ラゲッジシェルフ(1)の両端にあ
るフック(3)にひも(2)を取り
付けます。

ラゲッジシェルフにものを載せないで
ください。後方視界をさまたげるばか
りでなく、急ブレーキのときなどにも
のが飛び出して、身体に当たるおそれ
があります。

1

(2)

(3)

2

(4)

(5)

1

2

000.book  16 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

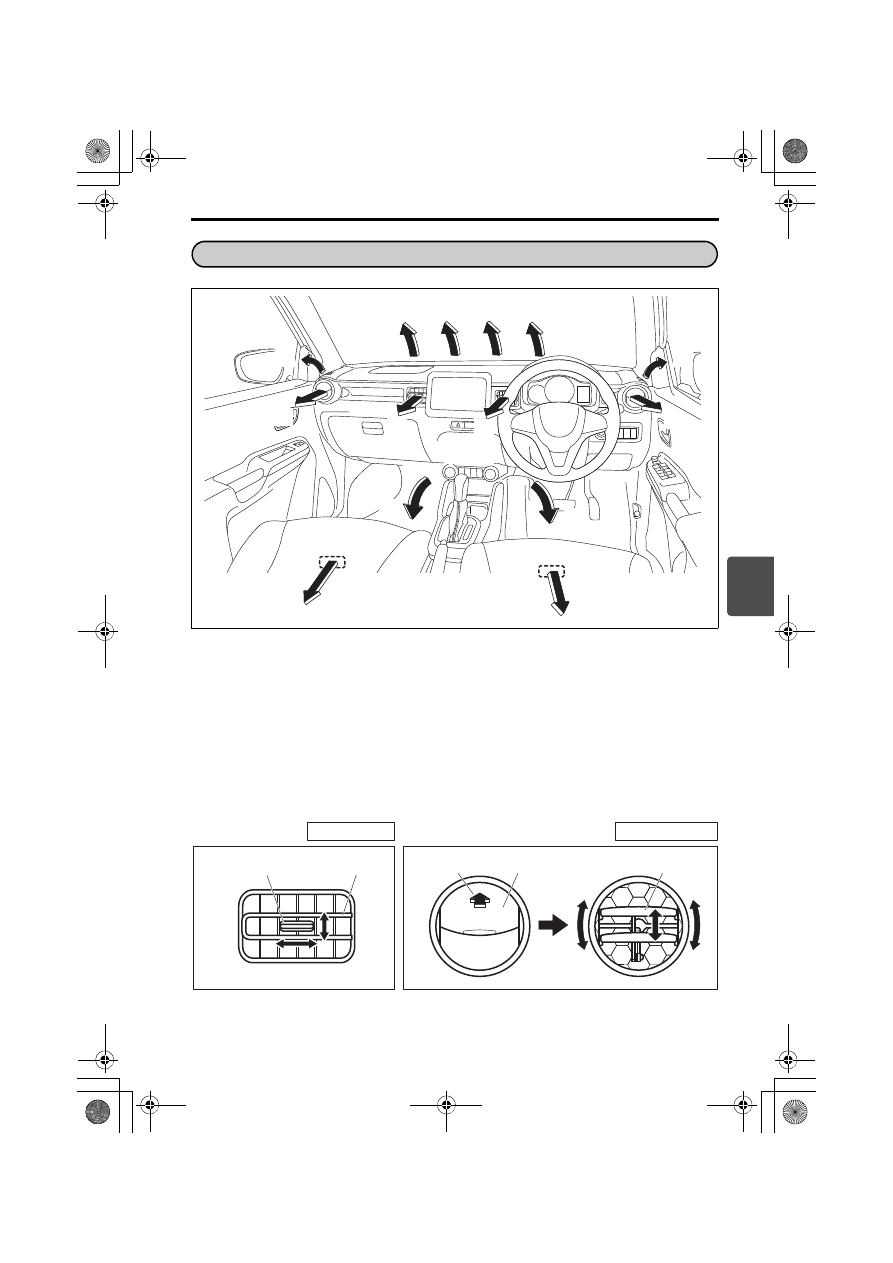

5

装備の取扱い/エアコン、ヒーター

5-17

62R0163

中央吹出し口(4)は、ノブ(7)を左右に、またはルーバー(8)を上下に動かすと、
風の向きが調節できます。

サイド吹出し口(3)は、矢印部分(9)を押して開いたルーバー(10)を上下また
は回転させると、風の向きが調節できます。

サイド吹出し口は、開閉ができます。

62R0164

(1) デフロスター

(4) 中央吹出し口

(2) サイドデミスター

(5) 足元吹出し口

(3) サイド吹出し口

(6) 後席足元吹出し口(リヤヒーターダクト)

エアコン、ヒーター

エアコンの吹出し口

(1)

(2)

(1)

(2)

(3)

(3)

(4)

(4)

(5)

(5)

(6)

(6)

(7)

(8)

(9)

(10)

(10)

˹܄֌ҋȪՠ

ɿɮʓ֌ҋȪՠ

000.book  17 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/エアコン、ヒーター

5-18

62R0165

※リヤデフォッガースイッチについては、5-28ページをお読みください。

エアコンやヒーターからの温風に長時間さらされると、低温やけどのおそれがあり
ます。とくに、お子さま、お年寄り、皮膚の弱い方が乗車される場合や、同乗者が
仮眠される場合には、足元の吹出し口からの温風に長時間さらされないように注意
してください。

運転席や助手席のドアガラスがくもったときは、ドアガラスに風が直接当たるよう
にサイド吹出し口を調節すると、より早くくもりが取れます。

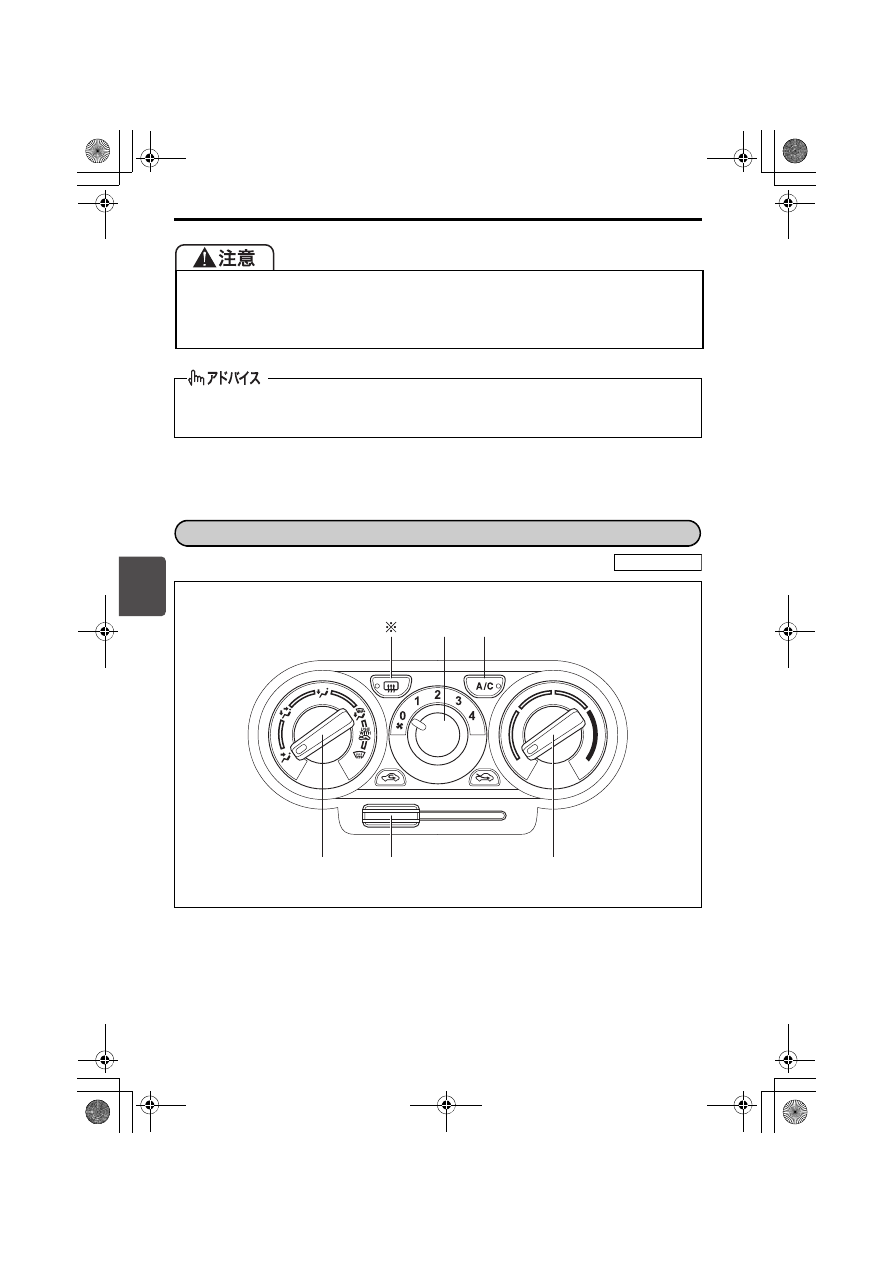

(1) 吹出し口切替えダイヤル

(4) ファン(風量)調節ダイヤル

(2) 内外気切替えレバー

(5) エアコンスイッチ

(3) 温度調節ダイヤル

マニュアルエアコン

タイプ別装備

(1)

(3)

(2)

(5)

(4)

(   )

000.book  18 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------
