Suzuki Ignis (2016 year). Instruction japanese - part 10





運転する前に/メーター

3-73

3

燃料の残量が少なくなると、エンジンスイッチが

  のときに点灯します。すみや

かに給油してください。
・点灯すると、警告ブザーが“ポーン”と1回鳴ります。また、そのまま給油しない

でいると、エンジンスイッチを

 にするごとに警告ブザーが鳴ります。

システムに異常があると、エンジンスイッチが

  のときに点滅します。スズキ

サービス工場で点検を受けてください。
→ 3-95ページ(燃料計)

ABS(アンチロックブレーキシステム)の電子制御システムに異常があると、エンジ
ンスイッチが

 のときに点灯します。点灯中はABSが作動しません。スズキサービ

ス工場で点検を受けてください。

システムが正常な場合はエンジンスイッチを

  にしたときに、約 2 秒間点灯した

あと消灯します。

(4)燃料残量警告灯

80J225

坂道やカーブなどではタンク内の燃料が移動するため、早めに点灯することがあり
ます。

走りかたによって、点灯・消灯が繰り返されることがあります。

(5)ABS警告灯

80J127

ABS 警告灯とブレーキ警告灯が同時に点灯したままのときは、ただちに安全な場所
に停車し、スズキ販売店またはスズキ代理店にご連絡ください。ブレーキペダルを
強く踏むと車両が不安定になるおそれがあります。ハンドルをしっかり握り、ブ
レーキペダルを慎重に踏んで徐々にスピードを落とし、停車してください。

点灯中はABSは作動しませんが、通常のブレーキとして使用することができます。

ON

ON

ON

ON

ON

000.book  73 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-74

3

エンジン回転中に、エンジン冷却水温が高くなると赤色に点滅します。また、エンジン
冷却水温が異常に高くなったときは赤色に点灯します。

システムが正常な場合は、エンジンスイッチを

  にしたときに約 2 秒間赤色に点

灯したあと消灯します。(※)

※エンジン冷却水温が低いときは、赤色に点灯したあと青色に点灯します。

赤色に点灯したときは、オーバーヒートのおそれがあります。ただちに安全な場所に
停車してください。
 7-30ページ(オーバーヒートしたときは)

赤色に点滅したときは、システムの異常が考えられます。スズキサービス工場で点検
を受けてください。

LEDヘッドライト装備車では、オートレベリング(自動光軸調整)システムに異常があ
ると、エンジンスイッチが

 のときに点灯します。

システムが正常な場合は、エンジンスイッチを

  にしたときに約 2 秒間点灯した

あと消灯します。

走行中に点灯した場合は、安全な場所に停車し、エンジンを止めてください。
再びエンジンスイッチを

 にしたときに、約 2 秒間点灯したあと消灯すれば、そ

のまま使用できます。
消灯せず再び点灯する場合は、システムの異常が考えられます。スズキサービス工場
で点検を受けてください。

(6)水温警告灯(赤色)

65P30800

(7)オートレベリング警告灯

80J217

ON

タイプ別装備

ON

ON

ON

000.book  74 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-75

3

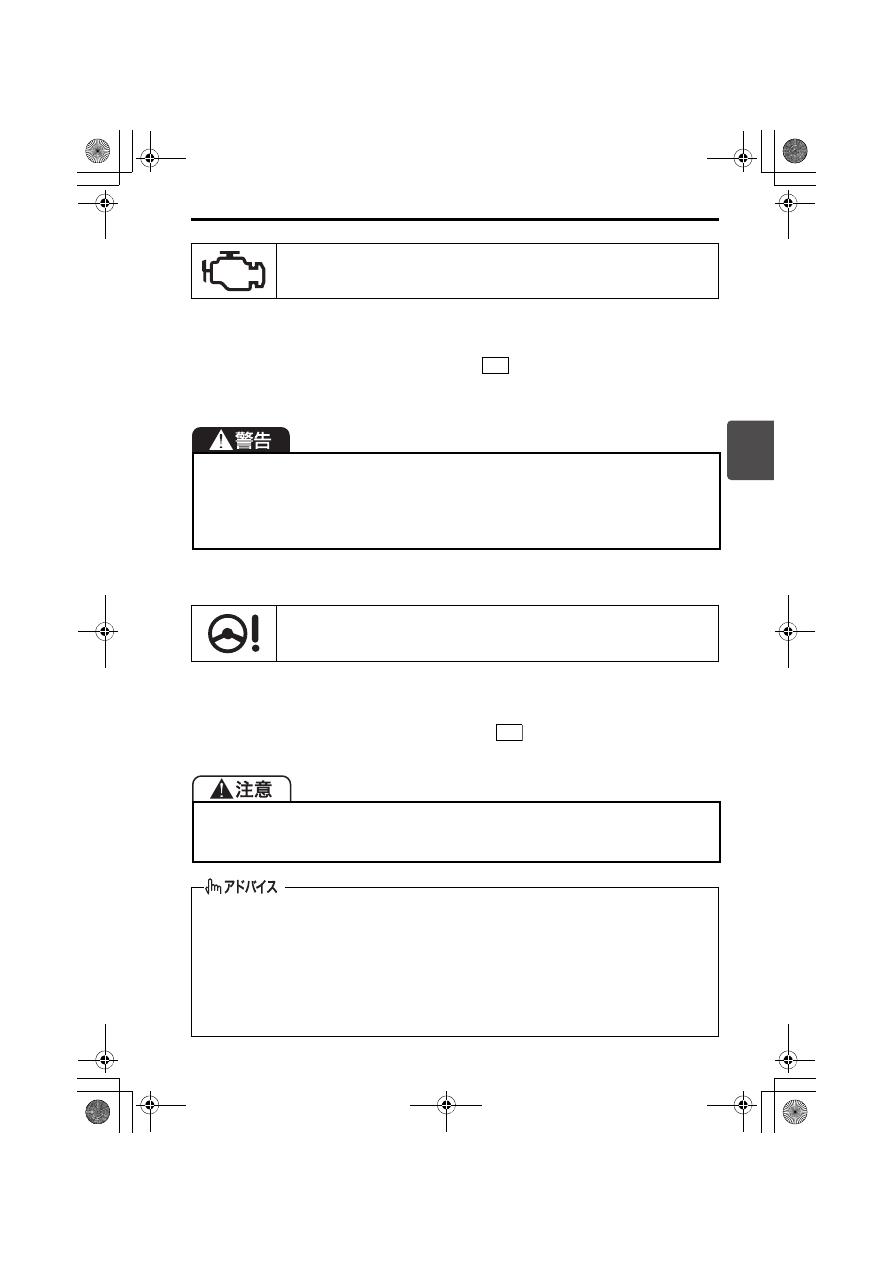

エンジンの電子制御システムに異常があると、エンジン回転中に点灯します。

エンジンの失火を検知すると、エンジン回転中に点灯または点滅します。

システムが正常な場合はエンジンスイッチを

  にしたときに点灯し、エンジンが

かかると消灯します。

エンジン回転中に点灯・点滅したときは、スズキサービス工場で点検を受けてください。

電動パワーステアリングシステムに異常があると、エンジン回転中に点灯します。スズ
キサービス工場で点検を受けてください。

システムが正常な場合は、エンジンスイッチを

  にしたときに点灯し、エンジン

がかかると消灯します。

(8)エンジン警告灯

80J222

点滅したときは、すみやかに停車しエンジンを止めてください。触媒装置が溶損す
るおそれがありますので、次のことに注意してください。

枯れ草などの燃えやすいものがない安全な場所に停車する

やむをえず走行する場合はアクセルを大きく踏み込む走行をしないで、低速で走行
する

(9)パワーステアリング警告灯

80J408

電動パワーステアリングシステムに異常があると、電動パワーステアリングシステ
ムの機能が停止し、ハンドル操作が重くなります。通常より大きな力で操作するこ
とは可能ですが、すみやかにスズキサービス工場で点検を受けてください。

駐車するときや停車中に、ハンドル操作を繰り返したり、ハンドルをいっぱいにま
わした状態で長く保持したりすると、ハンドル操作が徐々に重くなることがありま
す。これはシステムの過熱防止のための保護機能であり異常ではありません。しば
らくハンドル操作を控えるとシステムの温度が下がり操作力はもとにもどります
が、このようなハンドル操作を繰り返すと故障の原因となります。

すばやいハンドル操作を行なうと、ハンドル付近から擦れるような音が聞こえるこ
とがありますが、異常ではありません。

ON

ON

000.book  75 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-76

3

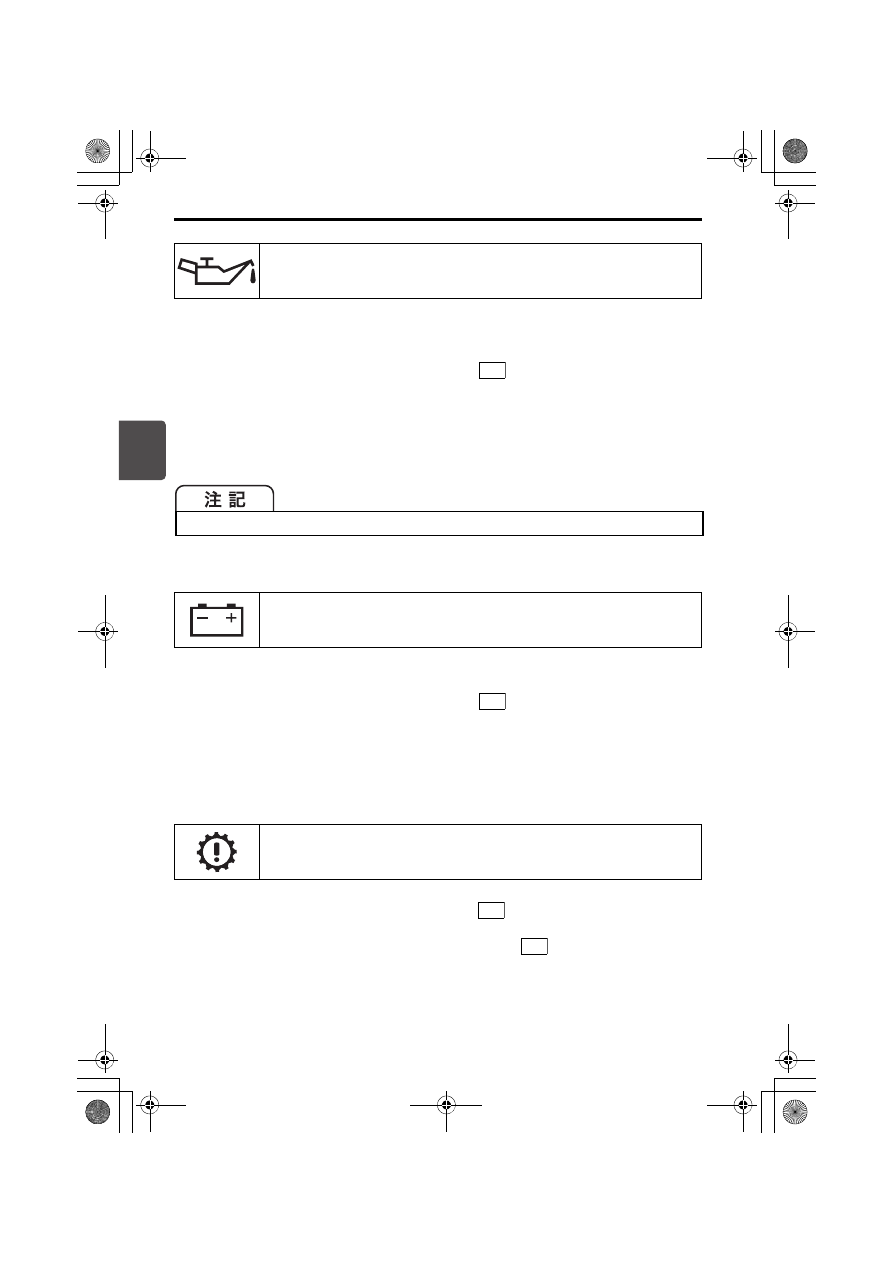

エンジン回転中に、エンジンの内部を潤滑するエンジンオイルの圧力が低下すると点灯
します。

システムが正常な場合は、エンジンスイッチを

  にしたときに点灯し、エンジン

がかかると消灯します。

エンジンオイルの量は、オイルレベルゲージで点検してください。点検方法は、「メ
ンテナンスノート

」を参照してください。

エンジン回転中に点灯したときは、ただちに安全な場所に停車し、エンジンを止めて
スズキ販売店またはスズキ代理店にご連絡ください。

充電系統に異常があると、エンジン回転中に点灯します。

システムが正常な場合は、エンジンスイッチを

  にしたときに点灯し、エンジン

がかかると消灯します。

エンジン回転中に点灯したときは、ベルト切れなどが考えられます。ただちに安全な
場所に停車し、バッテリー保護のためエンジンを止めて、スズキ販売店またはスズキ
代理店にご連絡ください。

システムが正常な場合は、エンジンスイッチを

  にしたときに約 2 秒間点灯した

あと消灯します。

CVT のシステムに異常があると、エンジンスイッチが

 のときに点灯します。ス

ズキサービス工場で点検を受けてください。

(10)油圧警告灯

80J223

点灯したまま走行を続けないでください。エンジンが破損するおそれがあります。

(11)充電警告灯

80J226

(12)トランスミッション警告灯

80J219

ON

ON

ON

ON

000.book  76 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-77

3

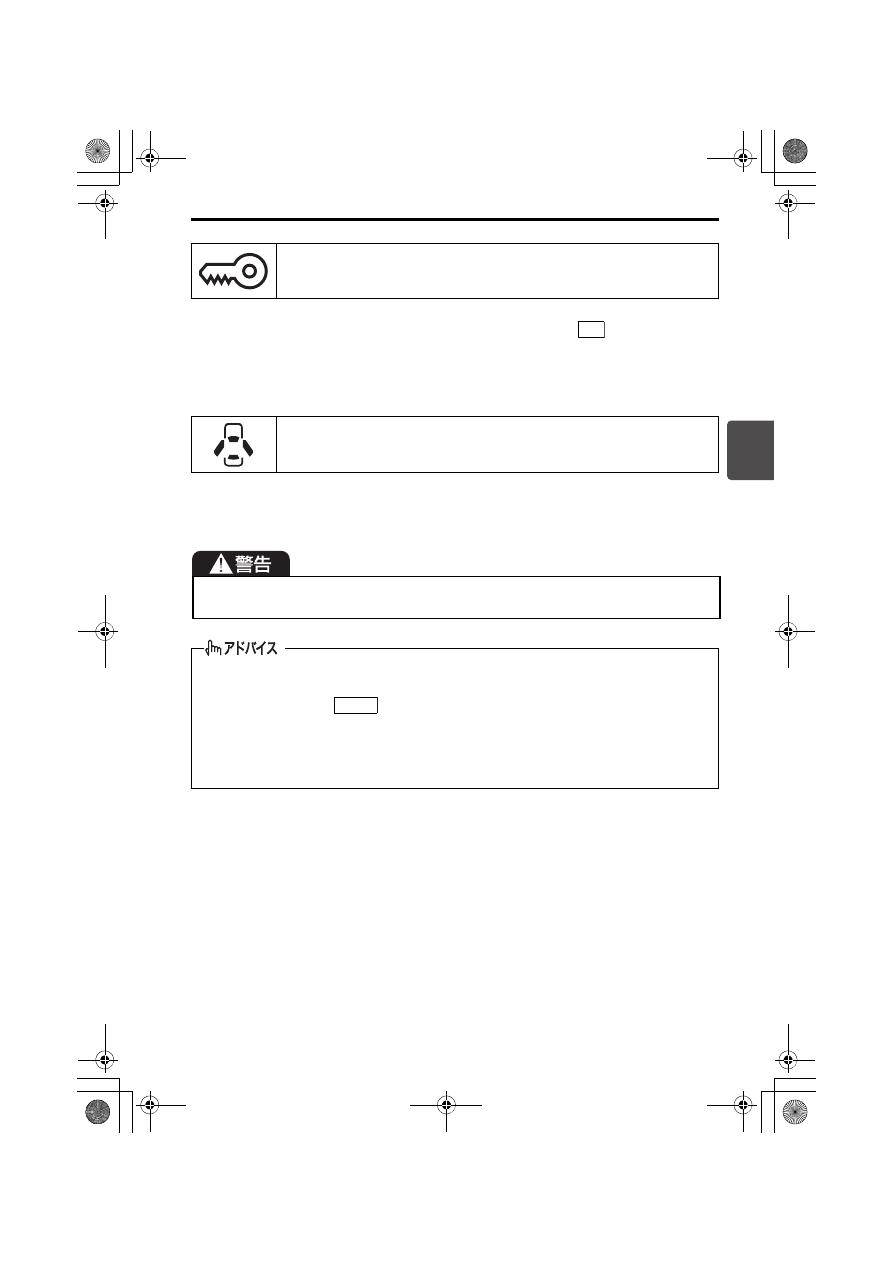

車体の電子制御システムに異常があると、エンジンスイッチが

 のときに点灯する

ことがあります。スズキサービス工場で点検を受けてください。
→ 4-4ページ(イモビライザーシステム)

いずれかのドアが完全に閉まっていないときに点灯します。

点灯したままにしていると、走行するごとに警告ブザーが“ポーン”と1回鳴ります。

(13)イモビライザー警告灯

80J216

(14)半ドア警告灯

82K274

警告灯が点灯したまま走行しないでください。ドアが完全に閉まっていない半ドア
状態のときは、走行中にドアが開き思わぬ事故につながるおそれがあります。

鉛バッテリー保護のため、次の条件をすべてみたすと、自動的に消灯します。
(バッテリーセーバー機能)

エンジンスイッチが

(OFF)の位置(※)

点灯したまま15分が経過

※キーレスプッシュスタートシステム非装備車は、運転席ドアが開いている場合、

エンジンスイッチにキーが差さっていると消灯しません。

ON

LOCK

000.book  77 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-78

3

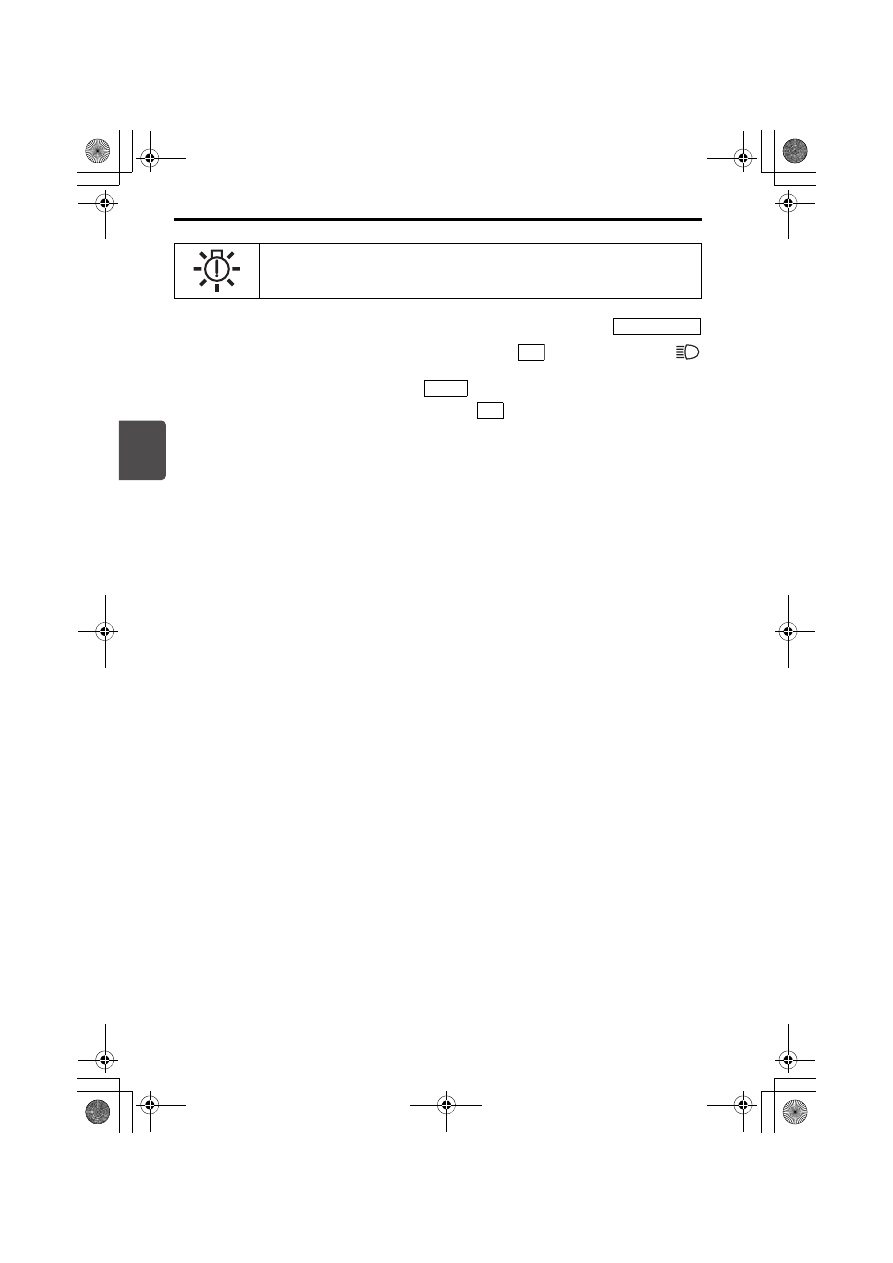

LEDヘッドライトに異常があると、エンジンスイッチが

 でライトスイッチを

またはAUTOの位置にしたときに点灯します。点灯した場合、ライトスイッチをOFFの
位置にもどしても、エンジンスイッチを

(OFF)にするまで点灯し続けます。

システムが正常な場合は、エンジンスイッチを

 にしたときに約 2 秒間点灯した

あと消灯します。

ライトスイッチがAUTO位置であっても、日中など明るい状態ではヘッドライトが点
灯しないため、警告灯は点灯しません。

エンジン回転中に点灯した場合は、安全な場所に停車し、スズキ販売店またはスズキ
代理店にご連絡ください。

(15)LEDヘッドライト警告灯

81P30700

タイプ別装備

ON

LOCK

ON

000.book  78 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-79

3

表示灯

方向指示器/非常点滅表示灯を作動させると点滅します。

点滅が異常に速くなったときは、方向指示器/非常点滅表示灯の電球切れが考えられ
ます。
→ 7-24ページ(電球を交換するときは)

ヘッドライトが上向きのときに点灯します。

ヘッドライトや車幅灯が点灯している間、点灯します。

フロントフォグランプが点灯している間、点灯します。

(16)方向指示器表示灯

72M00170

(17)ヘッドライト上向き(ハイビーム)表示灯

80J212

(18)ライト点灯表示灯

82K096

(19)フロントフォグランプ点灯表示灯

74P30830

タイプ別装備

000.book  79 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-80

3

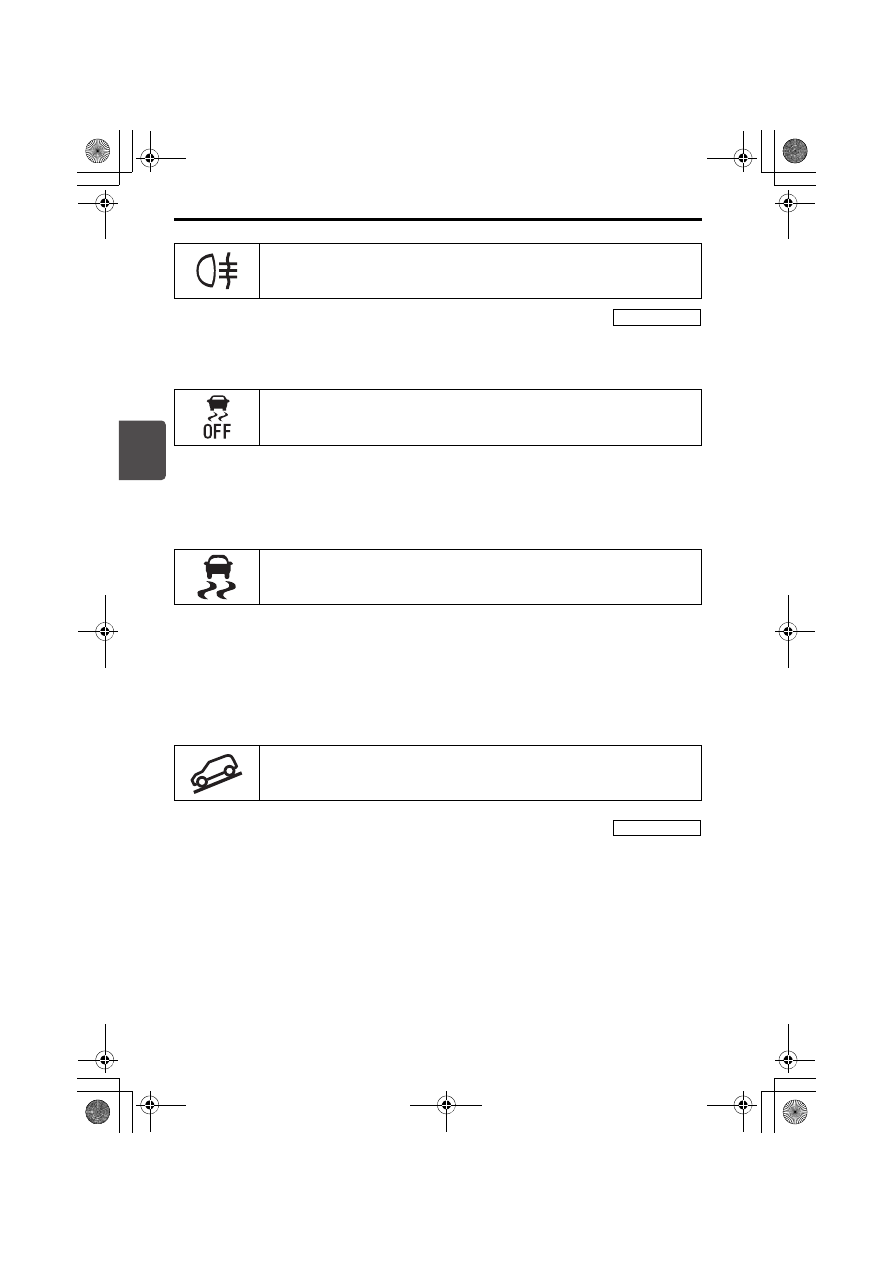

リヤフォグランプが点灯している間、点灯します。

ESP

®

 OFFスイッチを長押しすると点灯します。

→ 4-35ページ(ESP

®

装備車の取扱い)

トラクションコントロールまたはスタビリティコントロールが作動すると、小刻みに
点滅します。

ESP

®

のシステムに異常があると点灯します。

 4-35ページ(ESP

®

装備車の取扱い)

→ 4-40ページ(ヒルディセントコントロール)

(20)リヤフォグランプ点灯表示灯

62R0011

(21)ESP

®

 OFF表示灯

57L30045

(22)ESP

®

作動表示灯

79K019

(23)ヒルディセントコントロール表示灯

65P40270

タイプ別装備

タイプ別装備

000.book  80 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-81

3

エンジンスイッチが

 のときに、エンジン冷却水温が低いと青色に点灯し、エンジ

ンが暖まると消灯します。

暖機を十分にしても青色に点灯したままのときは、センサーの異常が考えられます。
また、赤色に点滅したときは、システムの異常が考えられます。スズキサービス工場
で点検を受けてください。

走行中に、エンジンが自動停止する条件(スタンバイ条件)をみたすと点灯します。
→ 4-66ページ(アイドリングストップシステム)

システムが正常な場合は、エンジンスイッチを

  にしたときに、約 2 秒間点灯し

たあと消灯します。

アイドリングストップシステムOFFスイッチを押すと点灯します。
→ 4-74ページ(アイドリングストップシステムOFFスイッチ)

次のような状況になると点滅します。
・アイドリングストップシステムに異常があるとき
・バッテリーが交換時期であるとき
→ 4-66ページ(アイドリングストップシステム)

システムが正常な場合は、エンジンスイッチを

  にしたときに、約 2 秒間点灯し

たあと消灯します。

(24)低水温表示灯(青色)

65P30800

(25)アイドリングストップ表示灯

72M00032

(26)アイドリングストップシステムOFF表示灯

62R0352

ON

ON

ON

000.book  81 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-82

3

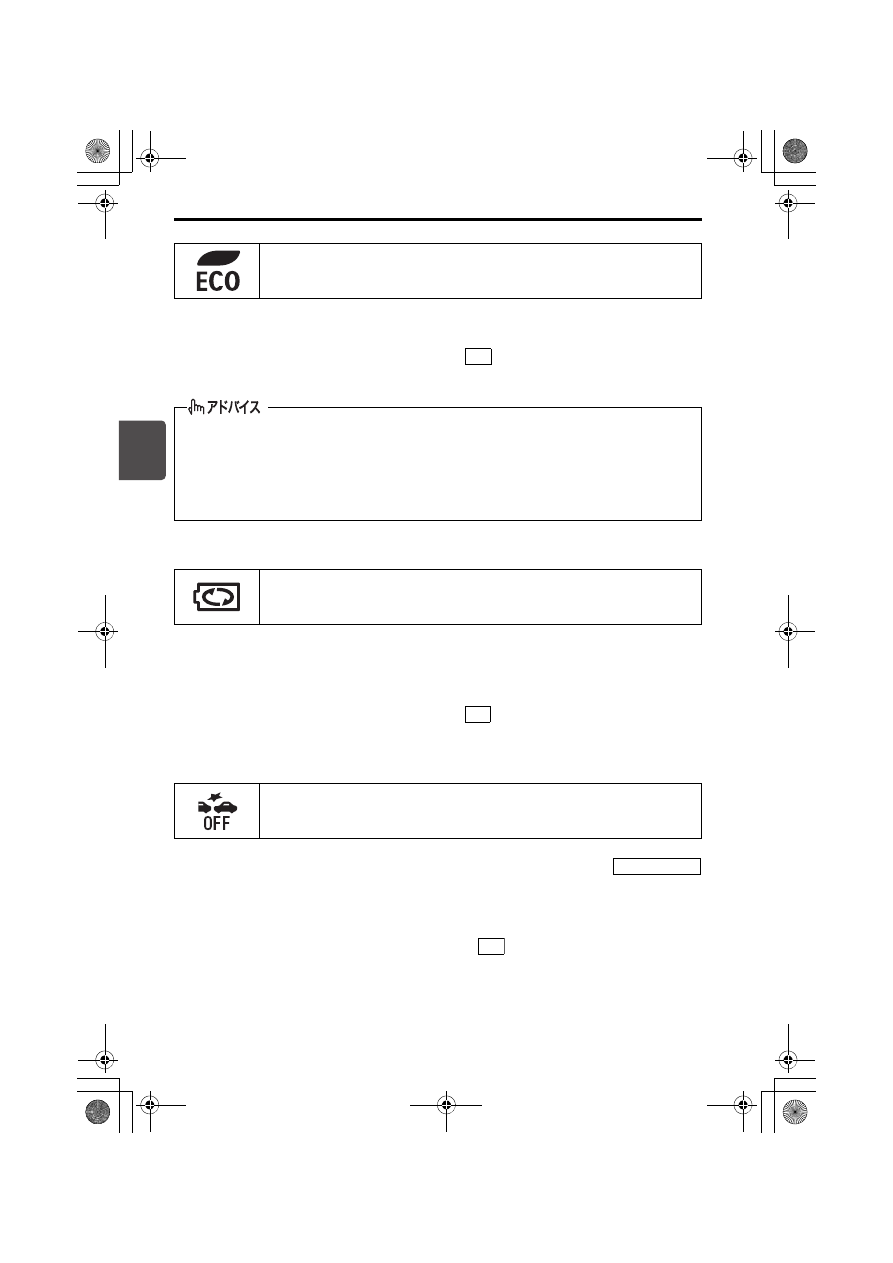

燃費効率が良い運転をしていると判定されると点灯します。

システムが正常な場合はエンジンスイッチを

  にしたときに点灯し、エンジンが

かかると消灯します。

減速エネルギー回生機能が作動しているときに点灯します。
 4-66ページ(減速エネルギー回生インジケーター)

システムが正常な場合はエンジンスイッチを

  にしたときに、約 2 秒間点灯した

あと消灯します。

デュアルカメラブレーキサポート(DCBS)OFFスイッチを長押しすると点灯します。
 4-62ページ(デュアルカメラブレーキサポート(DCBS)OFFスイッチ)

システムが正常な場合は、エンジンスイッチを

  にしたときに、約 3 秒間点灯し

たあと消灯します。

(27)エコドライブインジケーター

70K30030

車速約10km/h未満では点灯しません。

荷物の積載量が多いと、点灯しにくくなります。

アイドリングストップシステムによるエンジンの自動停止中も点灯します。

設定の切替え(カスタマイズ)をすると、点灯しなくすることができます。設定の
切替えについては、スズキ販売店またはスズキ代理店にご相談ください。

(28)減速エネルギー回生インジケーター

72M00168

(29)デュアルカメラブレーキサポート(DCBS)OFF表示灯

62R0316

ON

ON

タイプ別装備

ON

000.book  82 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-83

3

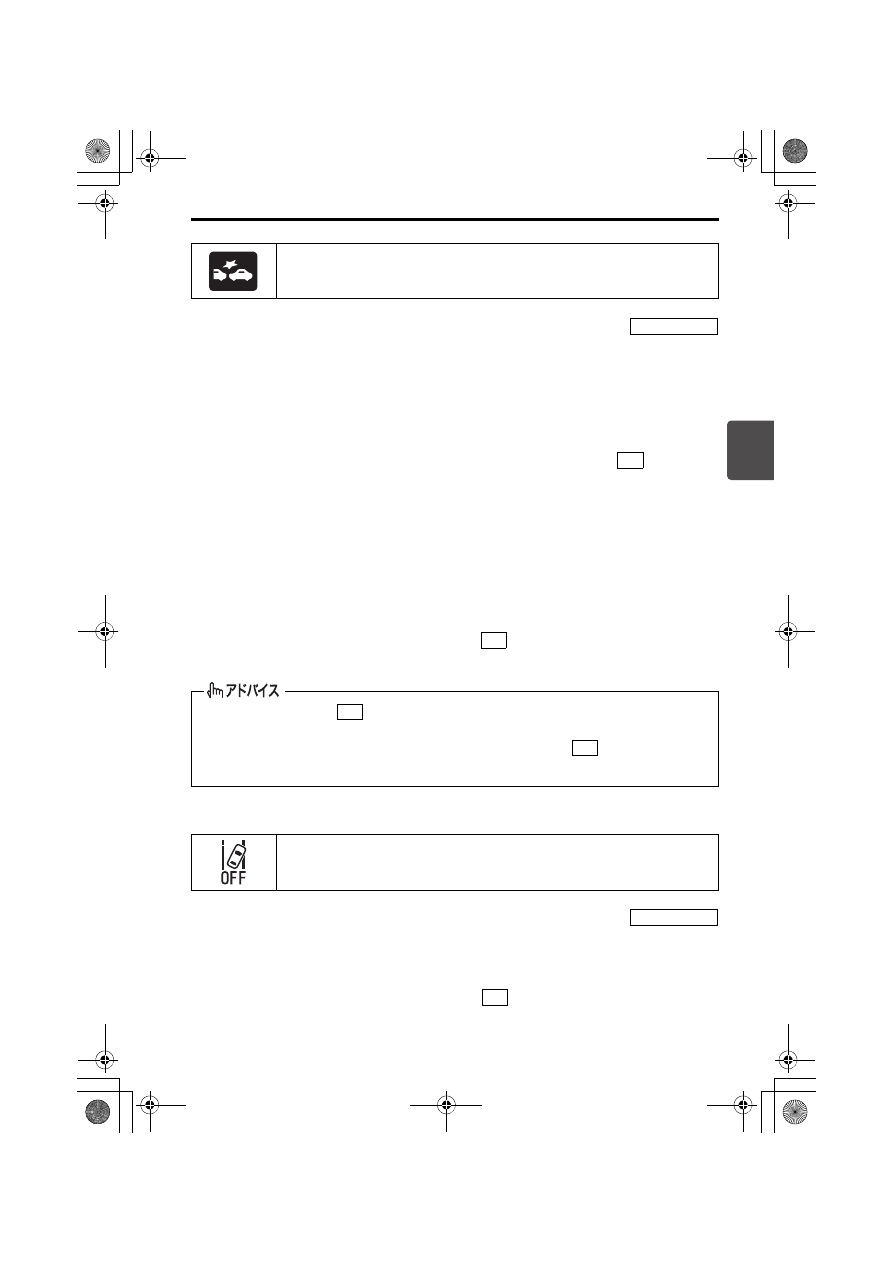

DCBSまたは誤発進抑制機能が作動中に点滅します。
→ 4-50ページ(デュアルカメラブレーキサポート(DCBS))
→ 4-56ページ(誤発進抑制機能)

ステレオカメラのシステムが一時停止のときに点灯します。同時にマスターウォーニ
ングが点滅します。

次のような電子制御システムに異常があると、エンジンスイッチが

  のときに点

灯します。スズキサービス工場で点検を受けてください。
・DCBS

→ 4-50ページ(デュアルカメラブレーキサポート(DCBS))

・誤発進抑制機能

→ 4-56ページ(誤発進抑制機能)

・先行車発進お知らせ機能

→ 4-61ページ(先行車発進お知らせ機能)

システムが正常な場合はエンジンスイッチを

 にしたときに、約10秒間点灯した

あと消灯します。

車線逸脱警報OFFスイッチを長押しすると点灯します。
→ 4-63ページ(車線逸脱警報OFFスイッチ)

システムが正常な場合はエンジンスイッチを

  にしたときに、約 3 秒間点灯した

あと消灯します。

(30)デュアルカメラブレーキサポート(DCBS)作動表示灯

72M20304

エンジンスイッチを

  にしたときの初期点灯が、通常より長いですが異常では

ありません。

鉛バッテリーの性能が弱っている場合、エンジンスイッチを

 にしたときの初期

点灯が、一度消灯した後に再度約10秒間点灯することがあります。

(31)車線逸脱警報OFF表示灯

62R0317

タイプ別装備

ON

ON

ON

ON

タイプ別装備

ON

000.book  83 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-84

3

車線逸脱警報が作動中に点滅します。
 4-59ページ(車線逸脱警報)

ステレオカメラのシステムが一時停止のときに点灯します。同時にマスターウォーニ
ングが点滅します。

次のような電子制御システムに異常があると、エンジンスイッチが

  のときに点

灯します。スズキサービス工場で点検を受けてください。
・車線逸脱警報

→ 4-59ページ(車線逸脱警報)

・ふらつき警報

→ 4-60ページ(ふらつき警報)

システムが正常な場合はエンジンスイッチを

 にしたときに、約10秒間点灯した

あと消灯します。

メーター内のマルチインフォメーションディスプレイにメッセージがあるとき、同時
に点滅する場合があります。
 3-106ページ(マルチインフォメーションディスプレイのメッセージ)

システムが正常な場合はエンジンスイッチを

  にしたときに、数秒間点灯したあ

と消灯します。

(32)車線逸脱警報作動表示灯

81M31080

エンジンスイッチを

  にしたときの初期点灯が、通常より長いですが異常では

ありません。

鉛バッテリーの性能が弱っている場合、エンジンスイッチを

 にしたときの初期

点灯が、一度消灯した後に再度約10秒間点灯することがあります。

(33)マスターウォーニング

80P0382

タイプ別装備

ON

ON

ON

ON

ON

000.book  84 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-85

3

62R0229

62R0230

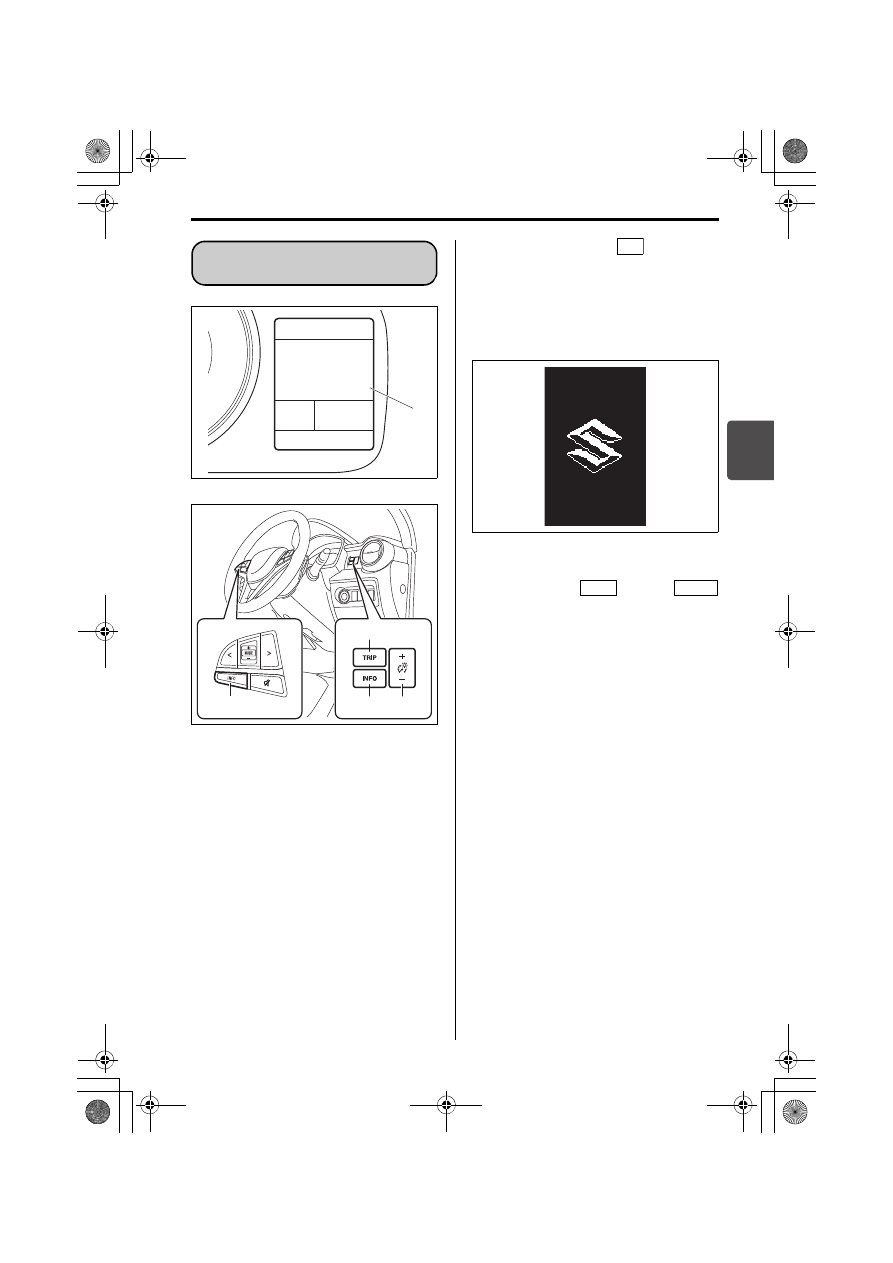

上図のイラストは代表例です。お車
のタイプにより異なります。

エンジンスイッチを

 にすると、

マルチインフォメーションディスプレ
イに少しの間、次のメッセージが表示
されます。またそのあと各表示位置
に、次の表のいずれかが表示されま
す。

81P31150

メッセージの種類によっては、エンジ
ンスイッチが

  または

(OFF)のときでも表示される場合が
あります。

マルチインフォメーションディスプレ
イに小さな斑点や光点が表示されるこ
とがあります。これは液晶ディスプレ
イ特有の現象でそのまま使用しても問
題ありません。

(1) マルチインフォメーション

ディスプレイ

(2) インフォスイッチ
(3) トリップメータースイッチ
(4) 照度調整スイッチ

マルチインフォメーション

ディスプレイ

(A)

(D)(E)

(F)

(G)

(B)

(C)

(H)

(1)

(2)

(3)

(4)

(2)

ON

ACC

LOCK

000.book  85 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-86

3

■ 表示の切替え

表示位置(C)は、メッセージが無い場
合に次のように表示が切り替わります。

62R0323

表示位置

表示される内容

(A)

時計
→ 3-87ページ

(B)

外気温
→ 3-88ページ

(C)

メッセージ
→ 3-107ページ

瞬間燃費

平均燃費

航続可能距離

平均車速

走行時間

積算アイドリングストップ
時間

積算節約燃料
→ 3-86ページ

エネルギーフローインジ
ケーター
→ 3-92ページ

照明コントロール表示
→ 3-92ページ

(D)

Sモード表示
→ 3-93ページ

Mモード表示
→ 3-93ページ

(E)

セレクトレバー位置表示
→ 3-93ページ

ギヤポジション表示
→ 3-94ページ

(F)

トリップメーター
(区間距離計)
→ 3-94ページ

(G)

オドメーター(積算距離計)
→ 3-94ページ

(H)

燃料計
→ 3-95ページ

走行中は、表示の切替え操作をしない
でください。操作に気を取られて、思
わぬ事故につながるおそれがありま
す。

ɮʽʟɳʃɮʍʋᅽઃȪ

ɮʽʟɳʫ˂ʁʱʽ᚜ᇉ

ḧᅨᩖྖ៵

Ḩࢲ٫ྖ៵

ḩᓎፖժᑤᠾᫌ

Ḫࢲ٫᡾ᣱ

ḫᠨᚐ஽ᩖ

Ḭሥአɬɮʓʴʽɺʃʒʍʡ஽ᩖ

ḭሥአኮጙྖ୳

Ḯɲʗʵɸ˂ʟʷ˂ɮʽʂɻ˂ʉ˂

ḯʠʳʽɹ᚜ᇉ
 ᴥ႕ᬂȾȽȾɕ᚜ᇉȨɟȽȗ࿡ৰᴦ

i

i

i

i

i

i

i

i

i

i

000.book  86 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-87

3

時計

62R0324

エンジンスイッチが

  のときに、表

示位置(A)に時計が表示されます。

■ 時刻の設定

インフォスイッチを数回押し、表示
位置(C)をブランク表示(なにも
表示されない状態)にします。
→ 3-86ページ(表示の切替え)

「時」表 示 が 点 滅 す る ま で、イ ン
フォスイッチを長押しします。

照度調整スイッチの+側、または-
側を短押しして「時」を合わせま
す。インフォスイッチを短押しする
と「時」が決定され、「分」の設定
に進みます。

照度調整スイッチを長押しする
と、値が早送りされます。

「分」表示が点滅したら、照度調整ス
イッチの+側、または-側を短押しし
て「分」を合わせます。インフォス
イッチを短押しすると「分」が決定さ
れ、時刻の設定が終了します。

表示はインフォスイッチを離したと
きに切り替わります。

走行中にメーター内のエンジン警告
灯が点灯すると、燃費や航続可能距
離が正しく表示されない場合があり
ます。
→ 3-75ページ(エンジン警告灯)

表示される次の値は目安です。実際
とは異なる場合があります。
・瞬間燃費
・平均燃費
・航続可能距離
・平均車速
・積算節約燃料

走行後、エンジンスイッチを
(OFF)にすると、1回の運転に対す
るエコ運転の結果が表示されます。
→ 3-96ページ

(エコ運転表示機能)

LOCK

走行中は、時刻の設定をしないでくだ
さい。操作に気を取られて、思わぬ事
故につながるおそれがあります。

鉛バッテリーを外すと記憶が消去され
初期状態にもどりますので、設定をや
り直す必要があります。

図の値は表示例です

ON

1

2

3

4

000.book  87 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

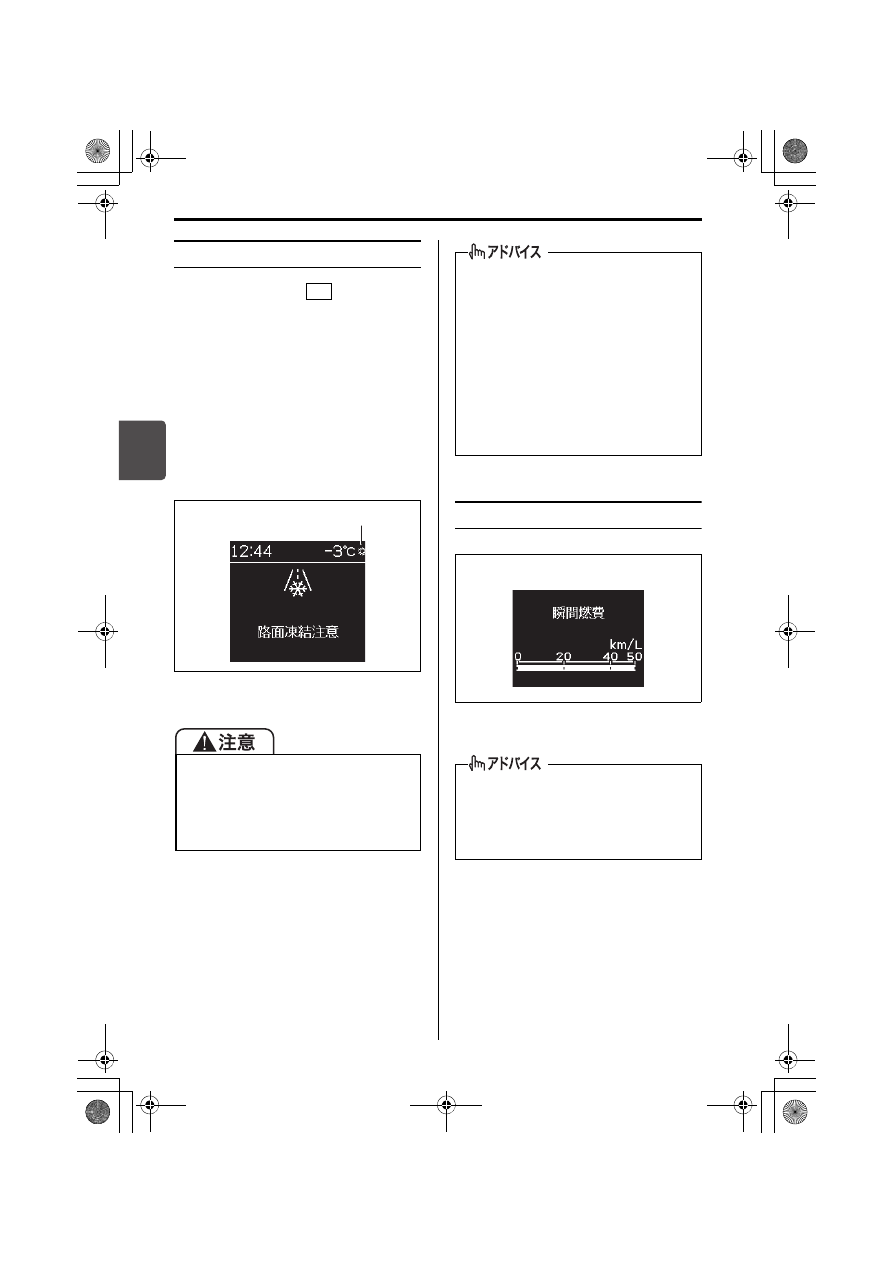

3-88

3

外気温

エンジンスイッチが

 のときに、表

示位置(B)に外気温が℃単位で表示さ
れます。

外気温が氷点下近くになると、表示位
置(C)に 次 の メ ッ セ ー ジ が 表 示 さ
れ、外気温の右側にフリーズマーク
(雪の結晶マーク)が点灯します。路
面が凍結しているおそれがありますの
で、とくに慎重に運転してください。
 6-17ページ

(雪道を走行するとき)

62R0233

瞬間燃費

62R0325

走行中の瞬間燃費が表示されます。

(1) フリーズマーク

フリーズマークの点灯は目安です。気
象状況によっては、フリーズマークが
点灯しなくても路面が凍結している場
合があります。注意して走行してくだ
さい。

ON

(1)

図の値は表示例です

外気温はセンサー取り付け部の温度
を表示していますので、実際の外気
温と異なる場合があります。

次の場合は、正しい外気温が表示さ
れなかったり、温度表示の更新が遅
れたりすることがありますが、故障
ではありません。
・停車時または低速走行時
・外気温が急激に変化したとき(車

庫、トンネルの出入口付近など)

停車中は値が表示されません。

最大表示値は50です。下り坂などで燃
料カット制御が作動しているときで
も、それ以上の値は表示されません。

図の値は表示例です

000.book  88 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     8      9      10      11     ..
