Suzuki Escudo (2016 year). Instruction japanese - part 20





7

万一のとき/電球切れ

7-24

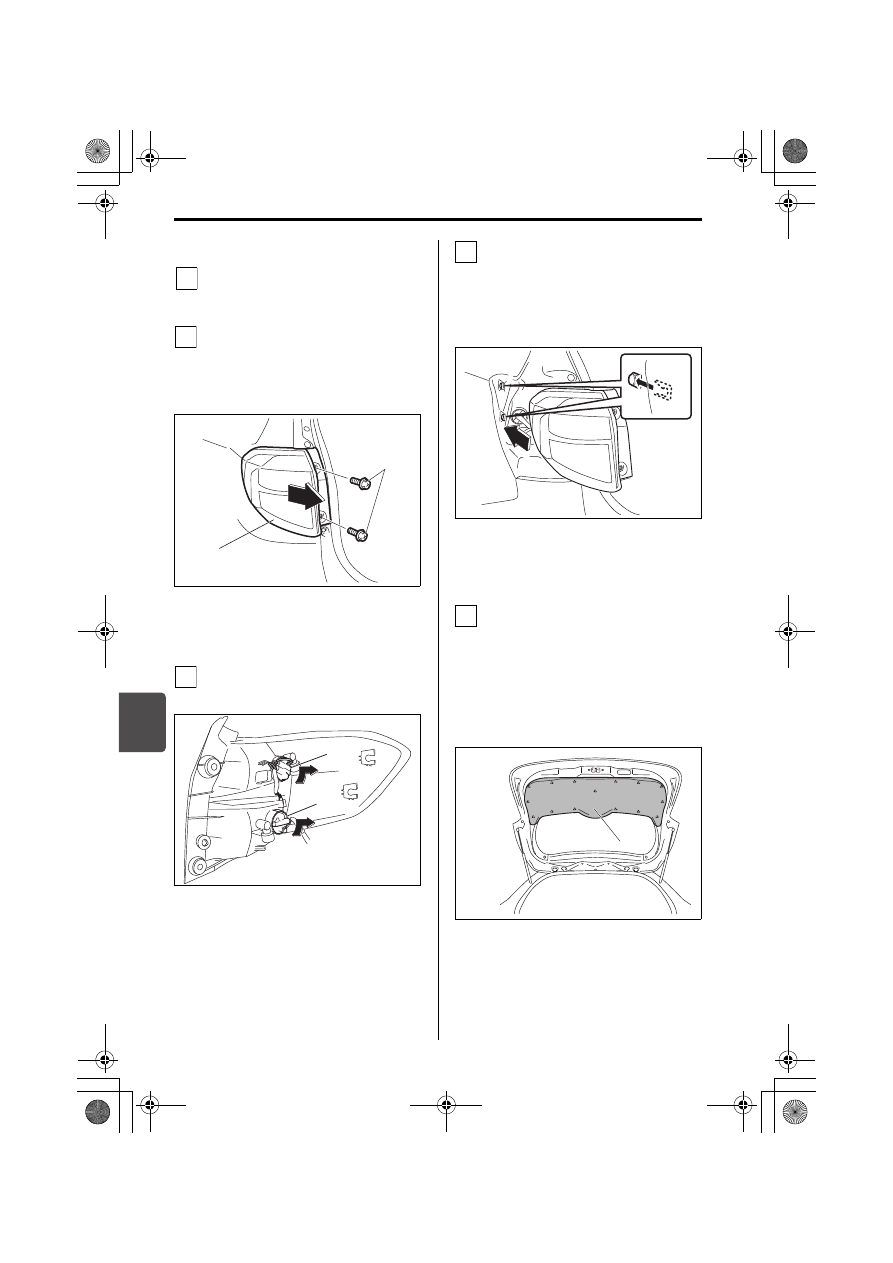

■ リヤコンビネーションランプ

バックドアを開けます。

 3-4ページ(バックドア)

ボルト 2 個は、プラスドライバー
(市販品)などで外します。

ランプ本体は、車両の後方へまっ

すぐ引いて外します。

54PJ000140

ソケットを反時計方向にまわして引
き抜きます。

54PJ000102

交換後は、外したときと逆の手順で
もとにもどします。

ラ ン プ 本 体 を も ど す と き は、ク

リップ 2 か所をしっかりとはめ込
んでください。

54P000722

■ 後退灯

バックドアを開け、トリム(1)を
外します。

トリムとドア本体の間に、先端に
布をかぶせたマイナスドライバー

(市販品)などを差し込み、指が

入るほどのすきまを開け、すきま
に指を入れて引き外します。

54PJ000103

(1)ボルト
(2)リヤコンビネーションランプ

(3)方向指示器/非常点滅表示灯

(後面、Bタイプ)

(4)制動灯/尾灯のソケット(Bタイプ)

1

2

(1)

(2)

3

(3)

(4)

4

1

(1)

000-取扱説明書.book  24 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

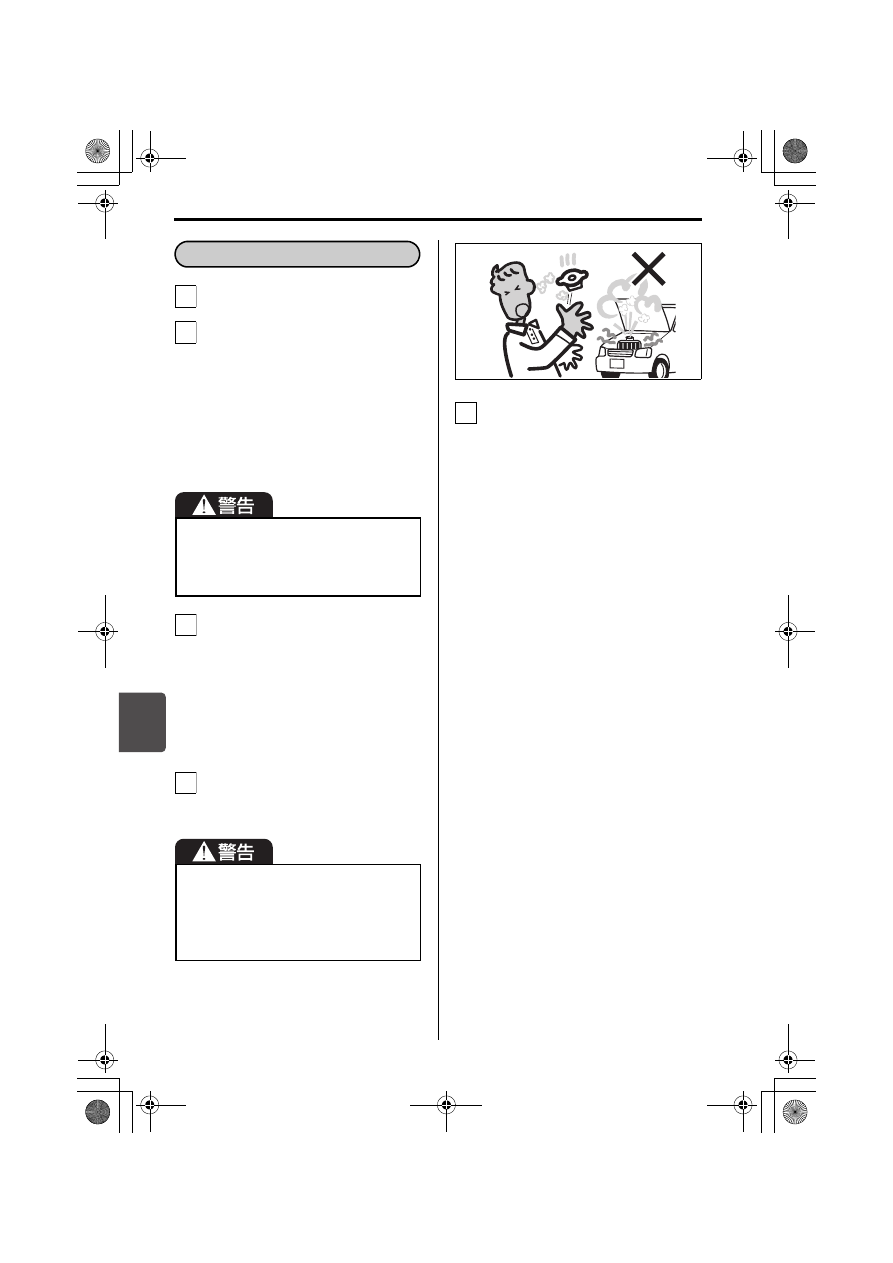

7

万一のとき/オーバーヒート

7-25

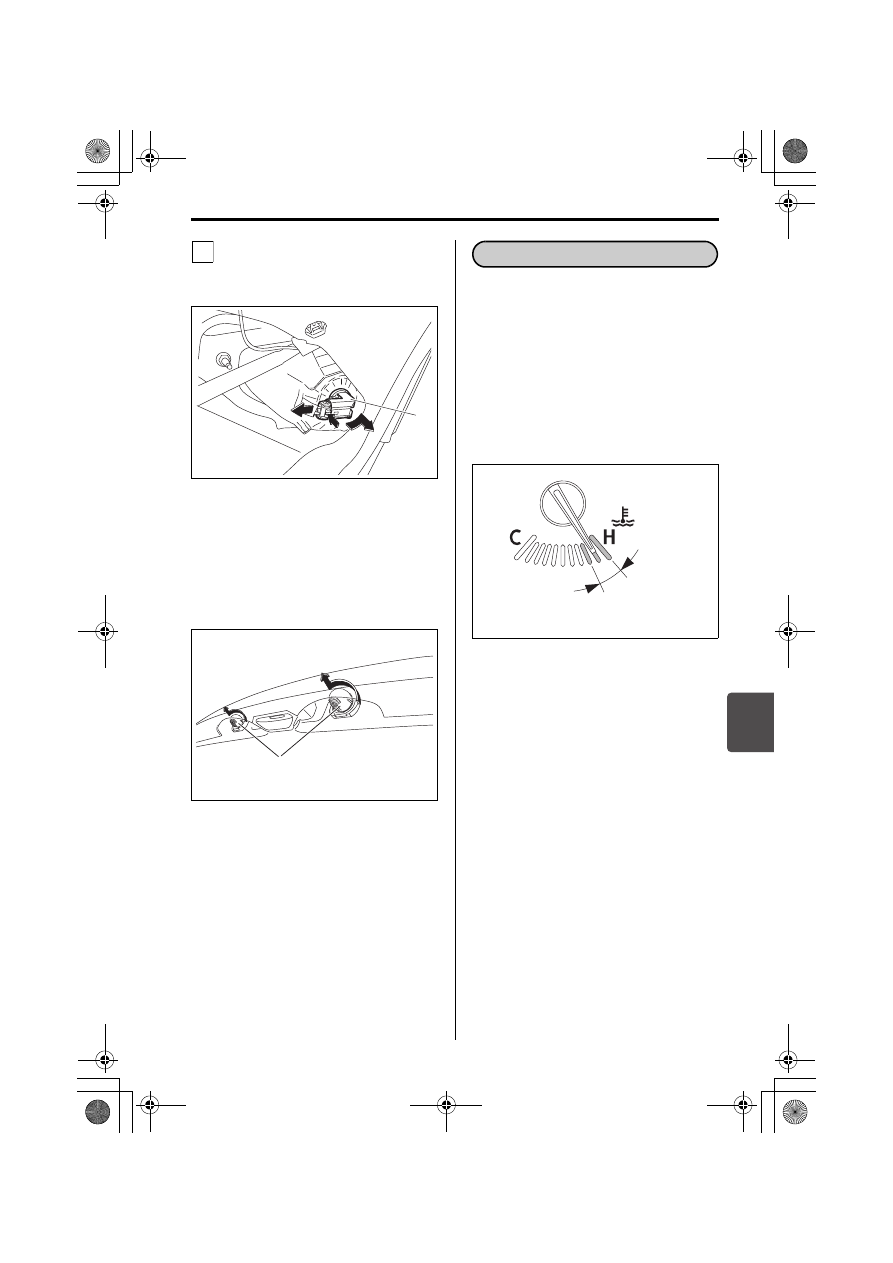

電球を外します。交換後は、外した
ときの逆の手順でもとにもどしま
す。

54PJ000104

■ 番号灯(Aタイプ)

レンズ(1)を反時計方向にまわして外
してから交換します。

54PJ000144

ラジエーターなどの冷却システムによる
エンジンの冷却が間に合わなくなり、冷
却水を適温に保てなくなった状態をオー
バーヒートといいます。
次のようなときは、オーバーヒートです。

エンジンの力が急に落ちた

水温計の指針がオーバーヒート範囲
(赤色表示範囲)に入っている

→ 3-60ページ(水温計)

61M0141

(2) 後退灯(Aタイプ)

2

(2)

(1)

オーバーヒート

オーバーヒートとは

オーバーヒート
範囲

000-取扱説明書.book  25 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/オーバーヒート

7-26

車を安全な場所に止めます。

エンジンをかけたままでボンネット
を開けて、エンジンルーム内の風通
しをよくします。

エンジンルームから蒸気が立ちの
ぼっているときは、ボンネットを
開けずに次の手順を行なってくだ
さい。

→ 5-14ページ(ボンネット)

冷却ファンの作動を確認し、水温計
の指針が下がるのを待ってエンジン
を止めます。

冷却ファンが作動していないとき
や、水温計の指針が下がらないと
きは、ただちにエンジンを止め、
スズキ販売店またはスズキ代理店
にご連絡ください。

エンジンが十分に冷えてから、冷却
水の量やホースなどからの水漏れを
点検します。

80J066

冷却水の量が不足しているときは補
充します。

水漏れなどの異常があるときは、
スズキ販売店またはスズキ代理店
にご連絡ください。

冷却水がなく、やむをえず水だけ
を補充したときは、できるだけ早
くスズキサービス工場で冷却水の
点検または交換をしてください。

エンジンルームから蒸気が立ちのぼっ
ているときは、ボンネットを開けない
でください。蒸気や熱湯が吹き出し
て、やけどのおそれがあります。

ラジエーターキャップは、エンジンが
十分に冷えてから外してください。エ
ンジンが熱いときは冷却水に圧力がか
かっているため、蒸気や熱湯が吹き出
してやけどのおそれがあります。

オーバーヒートしたときは

1

2

3

4

5

000-取扱説明書.book  26 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

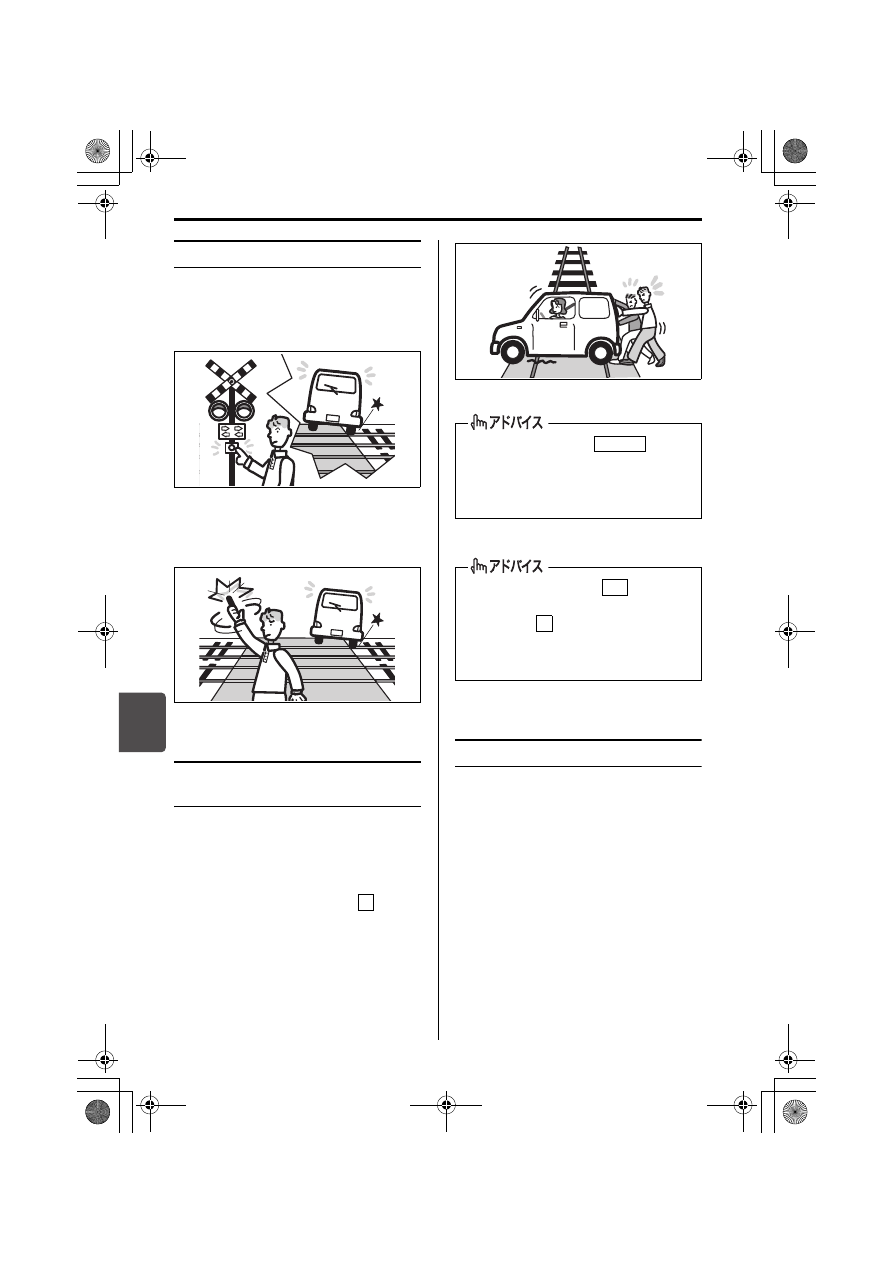

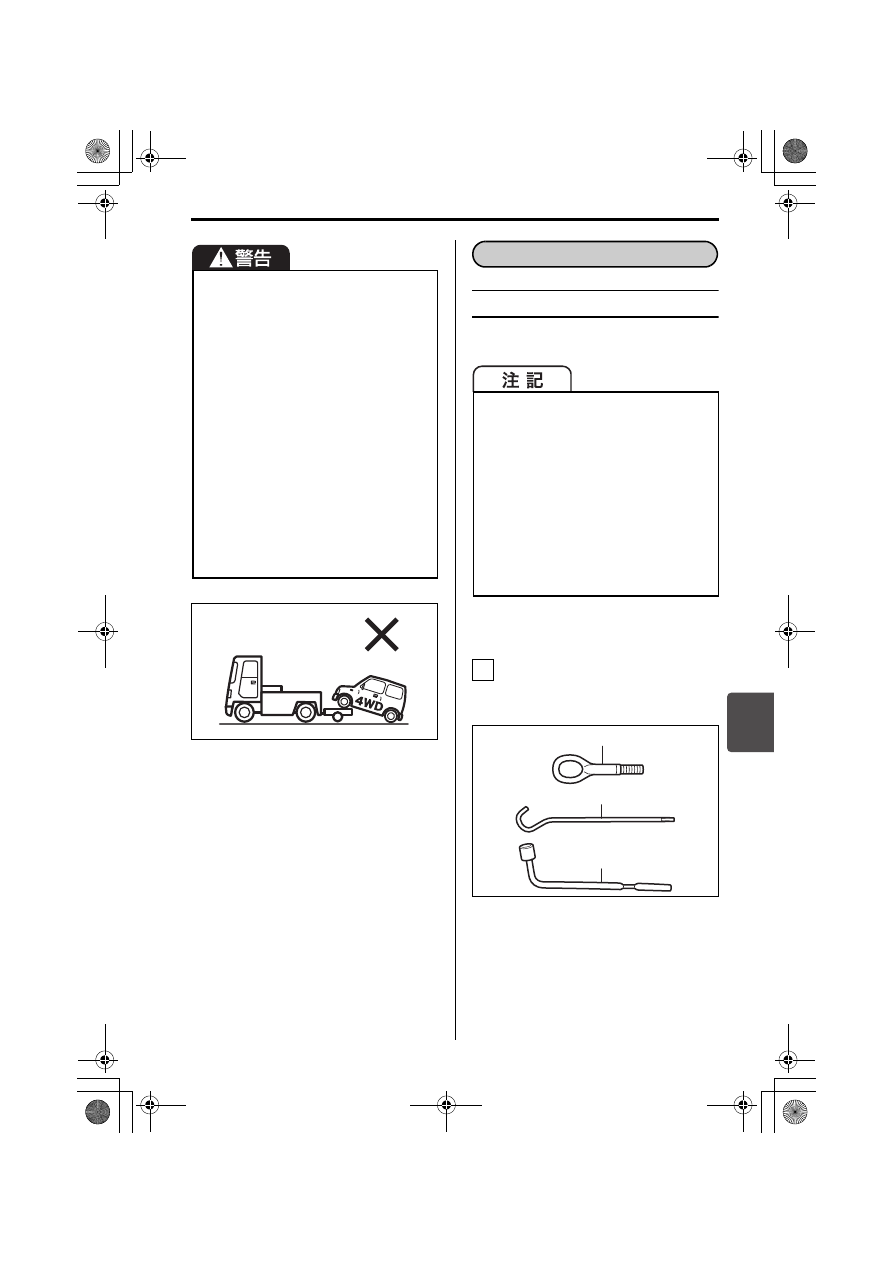

7

万一のとき/そのほか

7-27

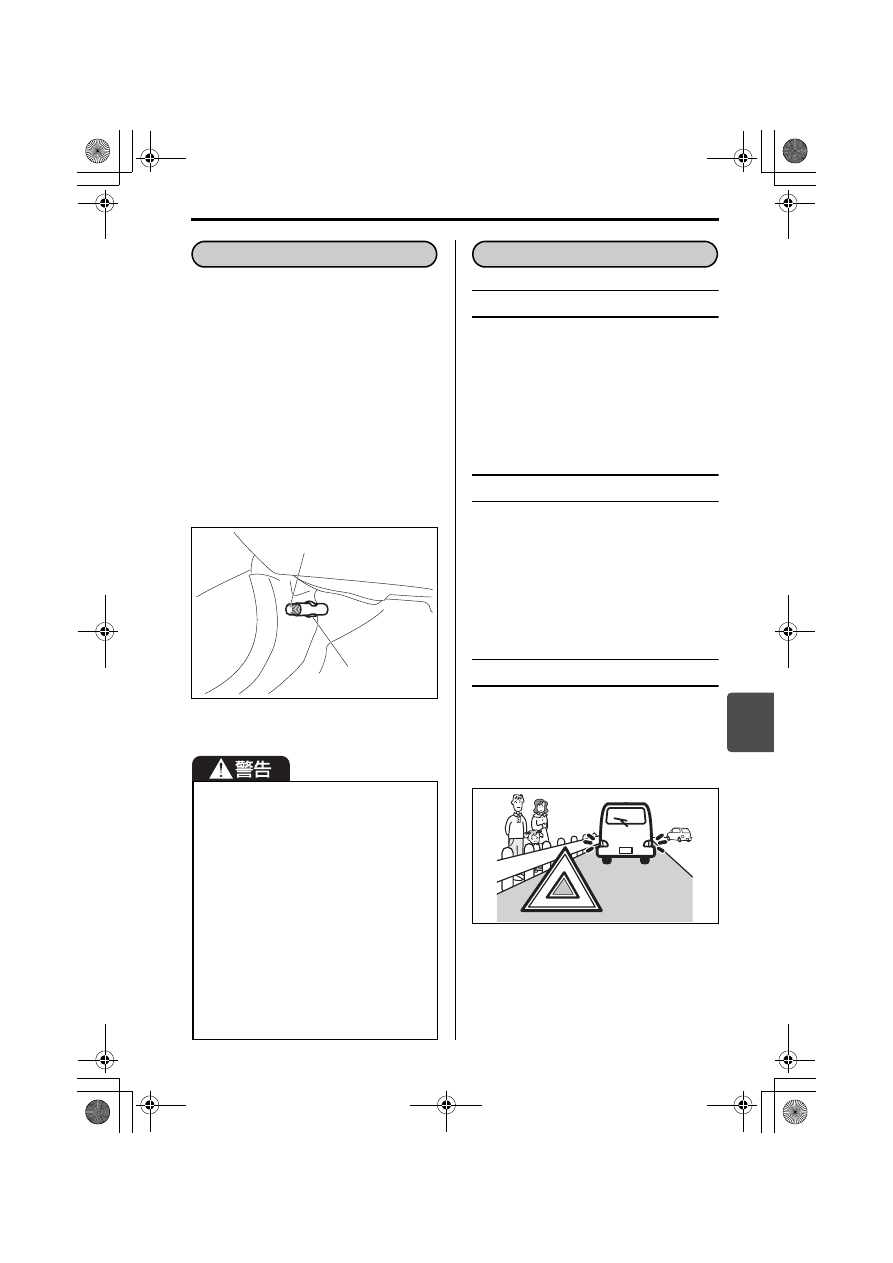

発炎筒は、助手席足元の左側面のホル
ダーに取り付けています。

点火すると約 5 分間発炎します。踏切
や高速道路などの危険な場所で故障し
たときに、非常用信号として使用しま
す。

使用方法は発炎筒に記載されていま
す。あらかじめよく読んでおいてくだ
さい。

発炎筒に表示されている有効期限が切
れる前に、新品と交換してください。
発炎筒はスズキ販売店またはスズキ代
理店でご購入ください。

61M0234

故障したときの連絡先は

お買い求めのスズキ販売店またはスズキ
代理店にご連絡ください。スズキ代理店
および JAF の連絡先は、別冊の「スズキ
4 輪車サービスネットワーク」をご覧く
ださい。

停止表示板を常備する

万一のために、停止表示板(別売り)を
車に備えてください。高速道路や自動車
専用道路では、車の後方に停止表示板を
置くことが法令で義務づけられていま
す。

路上で故障したときは

車を路肩などに止め、非常点滅表示灯を
点滅させます。必要に応じて停止表示板
(別売り)や発炎筒で他車に注意をうな
がします。

63J70501

全員車から降り、ガードレールの外など
安全な場所に、すみやかに避難してくだ
さい。

(1) 発炎筒

(2) ホルダー

お子さまにはさわらせないでくださ
い。やけどや火災などの思いがけな
い事故を起こすおそれがあります。

必ずホルダーに保管してください。

点火するときは、筒先を顔や身体に
向けないでください。やけどのおそ
れがあります。

ガソリンなどの可燃物の近くでは使
用しないでください。火災の原因と
なります。

トンネル内など、換気が悪い場所で
発炎筒を使用すると、煙で視界が悪
くなります。トンネル内での合図は
非常点滅表示灯をご使用ください。

そのほか

発炎筒

(1)

(2)

故障したときは

000-取扱説明書.book  27 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/そのほか

7-28

踏切内で動けなくなったときは

脱輪など、踏切内で動けなくなったとき
は、ただちに踏切の非常ボタンを押して
ください。

64L70190

踏切の非常ボタンがわからないときは、
発炎筒で列車に合図してください。

64L70200

エンストした車を少し移動さ
せるときは

踏切や交差点などでエンストして動けな
くなったときは、付近の人に押しても
らって、車を安全な場所まで移動させて
ください。
このとき、セレクトレバーを

 に入れ

ます。

64L70210

けん引してもらうときは

レッカー車でけん引するとき、4WD
車は必ず 4 輪を持ち上げてください。
2WD車は4輪または駆動輪である前輪
を持ち上げてください。

故障車を移動するには、車両運搬車を
利用する方法もあります。

エンジンがかかっていても車が動かな
かったり、いつもと違う音がしたりす
るときは、駆動装置の故障が考えられ
ます。けん引する前に、スズキ販売店ま
たはスズキ代理店にご連絡ください。

N

エンジンスイッチを

  の位置

で保持してスターターをまわすことに
より、車を移動させることはできませ
ん。

エンジンスイッチを

  にしてブ

レーキペダルを踏んだ状態でもセレク
トレバーを

 からほかの位置へ動か

せないときは、4-14 ページの手順で
シフトロックを解除してください。

START

ON

P

000-取扱説明書.book  28 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/そのほか

7-29

80J1265

ロープをかける位置は

ロープは、けん引フックにかけます。

■ フロント側

次の工具を、荷室下から取り出しま
す。

−代表例−

54PJ000210

レーダーブレーキサポートII(RBSII
装備車を、エンジンをかけたままで
けん引する場合は、RBSII OFF  ス
イッチを操作して、RBSII を作動停
止 の 状 態 に し て く だ さ い。急 に
RBSII が作動して思いがけない事故
につながるおそれがあります。

→ 4-48 ページ(レーダーブレー

キ サポートII(RBSII))

4WD車は、前輪だけまたは後輪だけ
を台車に載せた(車輪が回転できな
い)状態で絶対にけん引しないでく
ださい。車が台車から飛び出すなど
の思いがけない事故につながるおそ
れがあります。また、駆動装置が破
損する原因となります。

この車で他車をけん引することはでき
ません。けん引フックは次のようなと
きに使用してください。けん引フック
や車体が破損するおそれがあります。

フロント側は、スタックからの脱出
や車両故障時の短距離移動など、け
ん引されるとき

リヤ側は、スタックからの脱出な
ど、一時的に後ろ側へけん引される
とき、または船積みして搬送する場

(1) けん引フック
(2) ジャッキバー
(3) ホイールレンチ

ロープけん引

1

(1)

(2)

(3)

000-取扱説明書.book  29 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/そのほか

7-30

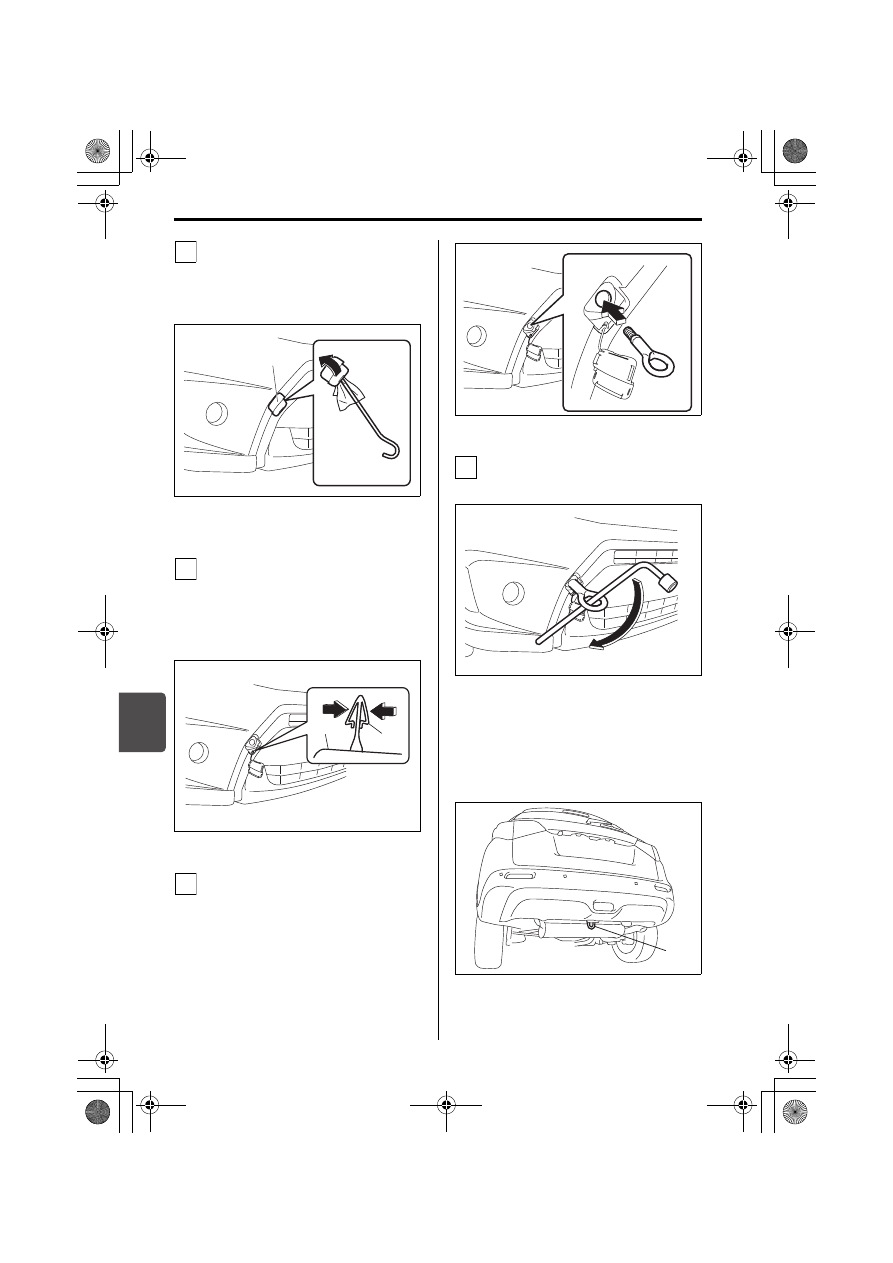

けん引フックカバーの切り欠き部
に、先端に布をかぶせたジャッキ
バーを差し込み、カバーをこじって
外します。

54PJ000077

次の図のように、バンパー内側から
ひもの先端にあるつめ(5)を縮め
てカバーを取り外します。

取り外したカバーは、車内で保管

してください。

54PJ000100

けん引フック差し込み口にけん引
フックを差し込み、手でまわせなく
なる程度まで締め付けます。

54PJ000078

ホイールレンチでけん引フックを
しっかり締め付けます。

54PJ000079

■ リヤ側

この車を一時的に後ろに移動させると
き、または船積みして搬送する場合は、
けん引フックにロープをかけます。

54PJ000080

(4) けん引フックカバー

2

(4)

3

(4)

(5)

4

(6) けん引フック

(けん引または船積みに使用)

5

(6)

000-取扱説明書.book  30 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/そのほか

7-31

■ そのほかのフックおよび取り

付け穴

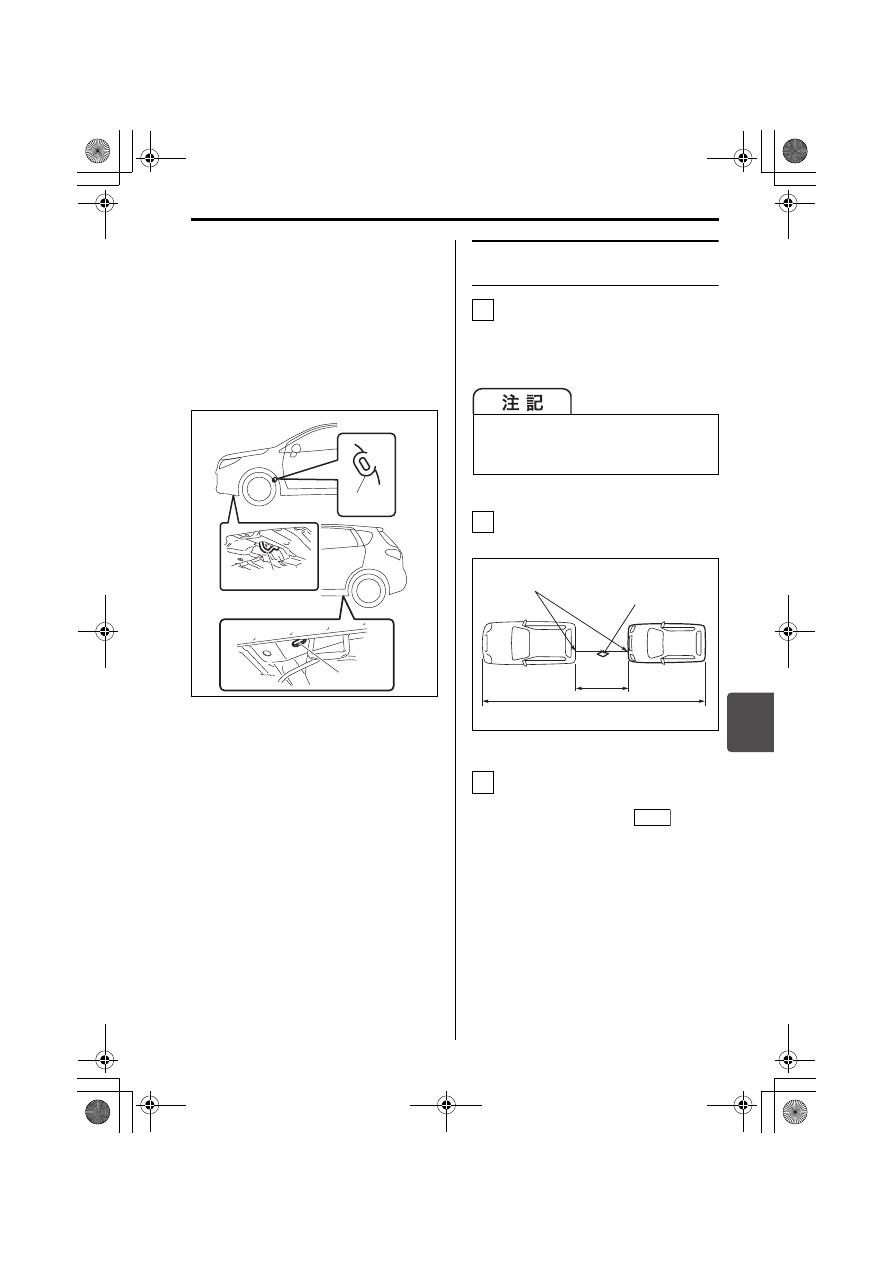

積載車に乗せたり、船積みしたりして搬
送する場合は、下図の位置へロープをか
けて固定します。

船積みの場合は、リヤ側のけん引フッ
クも使用します。

−代表例−

54PJ000081

ロープでけん引してもらうと
きは

けん引フックにロープをかけます。

ロープをかけるときは、できるだ
け同じ側で水平にかけてくださ
い。

ロープの中間に白い布(30cm 平方
以上)を付けます。

64L70250

エンジンはかけたままにします。

エンジンがかからないときは、エ
ンジンスイッチを

  以外の

位置にします。

ハンドルを左右にまわして、ハン
ドルロックが解除されているか確
認します。

レーダーブレーキサポートII

(RBSII)装備車の場合、エンジ
ンがかかっているときは、RBSII
OFF スイッチを操作してRBSIIを
作動停止の状態にします。

→ 4-48 ページ(レーダーブレー

キ サポートII(RBSII))

(7) 前輪後部の積載車用フック
(8) 船積み用フック
(9) 後輪前側の積載車用フックの取り付

け穴(長穴)

(7)

(8)

(9)

けん引中に、ロープがバンパーを傷つ
けるおそれがあるときは、あらかじめ
バンパーを外してください。

1

2

ȺȠɞȳȤպȫϫȺ

ᄌࢎ

ᴥ³°ãí

ࢲ஁͏˨ᴦ

µí͏ю

²µí͏ю

3

OFF

000-取扱説明書.book  31 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/そのほか

7-32

4WD 車の場合、ALLGRIP(4WD)モードを
AUTO モードに切替えます。

→ 4-22ページ

(ALLGRIP(4WD)モードの

切替え(4WD車のみ))

セレクトレバーを

 に入れます。

けん引中はロープをたるませないよ
うにします。追突防止のため、前の
車の制動灯をよく見て運転してくだ
さい。

後続車に注意をうながすため、け
ん引される車は非常点滅表示灯を
点滅させてください。

エンジンスイッチを

  の位置に

しないでください。ハンドルがロック
されてまわせなくなります。

ブレーキ倍力装置が働かないため、
通常より強めにブレーキペダルを踏
んでください。

パワーステアリング装置が働かない
ため、通常より大きな力をかけて操
作してください。

故障や鉛バッテリーあがりなどでハン
ドルロックが解除できないときは、
ロープでけん引しないでください。

故 障 や 鉛バッテリーあがりなどで、
エンジンスイッチを

  にしてブ

レーキペダルを踏んだ状態でもセレク
トレバーを

 からほかの位置へ動か

せないときは、4-14 ページの手順で
シフトロックを解除してください。

エンジンがかからない車の運転は

OFF

4

N

ON

P

長い下り坂や急な下り坂があるとき
は、ロープけん引をせず、レッカー車
を依頼してください。エンジンブレー
キがまったく効かないため、下り坂で
ブレーキペダルを踏み続けるとブレー
キ装置が過熱して、ブレーキが効かな
くなるおそれがあります。

けん引する車は、急発進などけん引
フックやロープに大きな衝撃が加わ
る運転をしないでください。けん引
フックや車体が破損するおそれがあ
ります。

やむをえずロープでけん引してもら
うときは、トランスミッション保護
のため、速度 30km/h 以下、走行距
離30km以内にしてください。

5

000-取扱説明書.book  32 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/そのほか

7-33

処置のしかた

事故の続発を防ぐため、ほかの交通
のさまたげにならない安全な場所に
車を移動し、エンジンを止めます。

負傷者がいるときは、医師、救急車
などが到着するまでの間、安全な場
所で応急手当を行ないます。ただ
し、頭部に傷があるときは、そのま
まの姿勢で動かさないようにしてく
ださい。その場合でも、後続事故の
心配があるときは、安全な場所に移
動します。

事故が発生した場所、状況、負傷者
や負傷の程度などを警察官に報告
し、指示を受けます。

相手方、事故の状況をメモします。

ご購入された販売店や保険会社へ連
絡します。

外傷がなくても医師の診断を
受けましょう

後遺症が出るおそれがあります。

万一、事故が起きたときは

1

2

3

4

5

000-取扱説明書.book  33 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

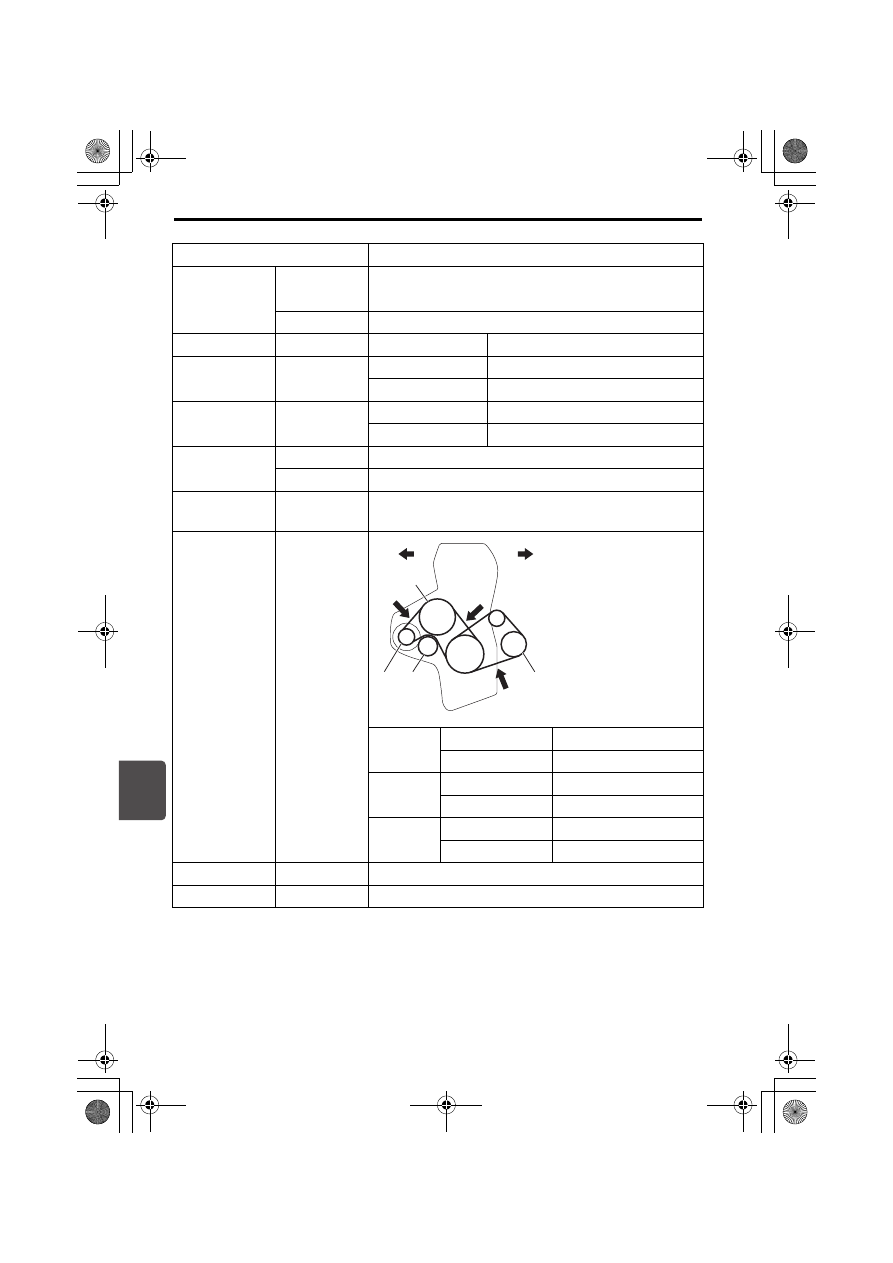

8

サービスデータ

8-1

※適切なオイルのご使用方法については、2-27 ページの「エンジンオイルの規格/

粘度」をお読みください。

油脂類などの交換時期、規定の冷却水濃度は、「メンテナンスノート」をご覧くださ
い。

0W-20は新車時に充填されている燃費性能に優れたオイルです。

指定外のトランスミッションフルード、ブレーキ液は絶対に入れないでください。

項    目

デ    ー    タ

燃料

使用燃料

無鉛レギュラーガソリン

タンク容量

47L

エンジンオイル

(※)

グレード

スズキエクスターF SN/GF-5 0W-20

規定量

オイル交換時

3.7L

オイル、オイルフィルター同時

交換時

3.9L

トランス

ミッション

フルード

グレード

スズキAT AW-1

規定量

5.8L

トランスファー

オイル(4WD車)

グレード

スズキ4輪スーパーギヤオイル 75W-85

規定量

0.93 L

リヤデファレンシャ

ルオイル(4WD車)

グレード

スズキ4輪スーパーギヤオイル 75W-85

規定量

0.8L

冷却水

グレード

スズキ純正スーパーロングライフクーラント(青色)

規定量

6.2 L

ウォッシャー液

グレード

スズキ純正ウインドーウォッシャー液

タンク容量

2.5 L

ブレーキ液

グレード

スズキ純正ブレーキフルード(DOT-4)

サービスデータ

サービスデータ

000-取扱説明書.book  1 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8

サービスデータ

8-2

※点検して限度値に達していたら、ディスクを新品に交換してください。なお、点検す

るには、ブレーキ装置の分解とマイクロメーターやキャリパーゲージによる測定が
必要です。スズキ販売店またはスズキ代理店にご相談ください。

項    目

デ    ー    タ

スパークプラグ

タイプ

NGK:SILFR 6A11

(イリジウム)

電極のすきま

1.0∼1.1 mm

バッテリー

タイプ

鉛バッテリー

12V 60Ah 540A(EN)

フロント
ブレーキ

ディスク厚さ

(※)

基準値(新品時)

22.0 mm

限度値

20.0 mm

リヤブレーキ

ディスク厚さ

(※)

基準値(新品時)

9.0 mm

限度値

8.0 mm

ブレーキペダル

遊び

1∼8 mm

床板とのすきま

59 mm以上〔踏み込み力 300 N(31 kgf)〕

パーキング

ブレーキレバー

引きしろ

4∼9 ノッチ〔操作力 200 N(20 kgf)〕

ドライブベルト

たわみ量

〔100N(10kgf)

で押したとき〕

61MS2A003

(a)

新品時

5.7∼6.4 mm

再張時

6.5∼7.9 mm

(b)

新品時

4.2∼4.8 mm

再張時

4.8∼6.2 mm

(c)

新品時

6∼7 mm

再張時

7∼8 mm

ハンドル

遊び

0∼30 mm(ホイール外周)

タイヤ

ローテーション

5,000 km走行ごと

(3)

(b)

(4)

(1)

(2)

(a)

(c)

(5)

(6)

(1) 車両前方
(2) 車両後方
(3) 発電機
(4) ウォーターポンプ
(5) エアコンコンプレッ

サー

(6) アイドラープーリー

000-取扱説明書.book  2 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8

サービスデータ

8-3

■ 電球の容量

表に記載されている次の電球の場合、点検・交換の際はスズキ販売店またはスズキ代
理店にご相談ください。
※非分解式のランプのため、電球のみの交換はできません。ランプ本体の交換となり

ます。

名   称

ワット数(型式)

ヘッドライト

ロービーム

LED

ハイビーム

 65W(HB3)

車幅灯

5W(W5W)

方向指示器/非常
点滅表示灯

前面

21W(PY21W)

側面

ドアミラー

LED

後面

21W(P21W)

制動灯/尾灯

21/5W(P21/5W)

後退灯

16W(W16W)

番号灯

5W(W5W)

グローブボックスランプ

1.4W

足元照明

LED

バニティーミラー照明

3W

前席室内灯

5W

中央室内灯

10W

荷室室内灯

5W

ハイマウントストップランプ

LED

フォグランプ

55W(H11)

LEDイルミネーションランプ

LED

000-取扱説明書.book  3 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8

サービスデータ

8-4

■ タイヤ/ホイール

指定タイヤのサイズと空気圧は、お車のタイプにより異なります。運転席ドアの開口部
に貼付してある「空気圧ラベル」で確認してください。

標準タイヤの空気圧

ホイールのサイズ

タイヤチェーン

この車に適合したスズキ純正品を装着してください。適合するタイヤチェーンについて
は、スズキ販売店またはスズキ代理店にご相談ください。

タイヤサイズ

空気圧

215/55R17 94V

前輪

230 kPa (2.3 kgf/cm

2

)

後輪

230 kPa (2.3 kgf/cm

2

)

タイヤ

適合ホイール

リムサイズ

インセット

取り付けピッチ円直径

(PCD)

215/55R17 94V

17 6 1/2J

50 mm

114.3 mm

000-取扱説明書.book  4 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8

サービスデータ

8-5

次の機能は、必ず初期設定してください

こんな機能が設定切替え(カスタマイズ)できます

項目

機能

初期設定が必要なとき

パワーウインドー
→ 3-18ページ

はさみ込み防止機構
→ 3-20ページ

鉛 バ ッ テ リ ー 端 子 や ヒ ュ ー ズ(7 - 2 0
ページ参照)を外すなどしたとき

項目

機能

初期設定

(工場出荷時)

設定切替え時

キーレスプッシュ
ス タ ー ト シ ス テ ム
(※)

キーレスプッシュスタートシ
ステムの各発信機の機能

あり

なし

携帯リモコン電池消耗警告の
表示
→ 3-12ページ

あり

なし

携帯リモコン検出範囲外警告
ブザーの吹鳴
(1回)
→ 4-4ページ、4-6ページ

なし

あり

アンサーバック機能
(※)

→ 3-9ページ

非常点滅表示灯/
室内灯による合図

非常点滅表示灯/

室内灯

室内灯のみ

車外ブザーによる合図

あり

なし

セキュリティアラーム
→ 3-15ページ

セキュリティアラームモード

Dモード

(警報あり)

Aモード

(警報なし)

マ ル チ イ ン フ ォ メ ー
シ ョ ン デ ィ ス プ レ イ

(セッティングモード)

→ 3-61ページ

平均燃費のリセット方法

非連動

給油連動

TRIP A連動

アンサーバック機能の車外ブ
ザーによる合図

あり

なし

足元照明

ドア連動

イルミ連動

OFF

レーンチェンジ機能

あり

なし

セキュリティアラームモード

Dモード

(警報あり)

Aモード

(警報なし)

※印の設定切替えについては、スズキ販売店またはスズキ代理店にご相談ください。

000-取扱説明書.book  5 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8

サービスデータ

8-6

※印の設定切替えについては、スズキ販売店またはスズキ代理店にご相談ください。

オートライトシステム
(※)
→ 3-74ページ

ライトセンサーの感度

感度切替え

雨連動オートライト機能

大雨連動

オートワイパー

連動

(小雨連動)

オートワイパー

非連動

レーンチェンジ機能
(※)
→ 3-76ページ

方向指示器スイッチをもどし
たときの点滅回数

3回

1∼4回

オートワイパーシス
テム(※)
→ 3-78ページ

オートワイパーシステムの動

フルオートモー

セミオート

モード

間欠ワイパー

モード

項目

機能

初期設定

(工場出荷時)

設定切替え時

000-取扱説明書.book  6 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     18      19      20
