運転する前に/お子さま用シート

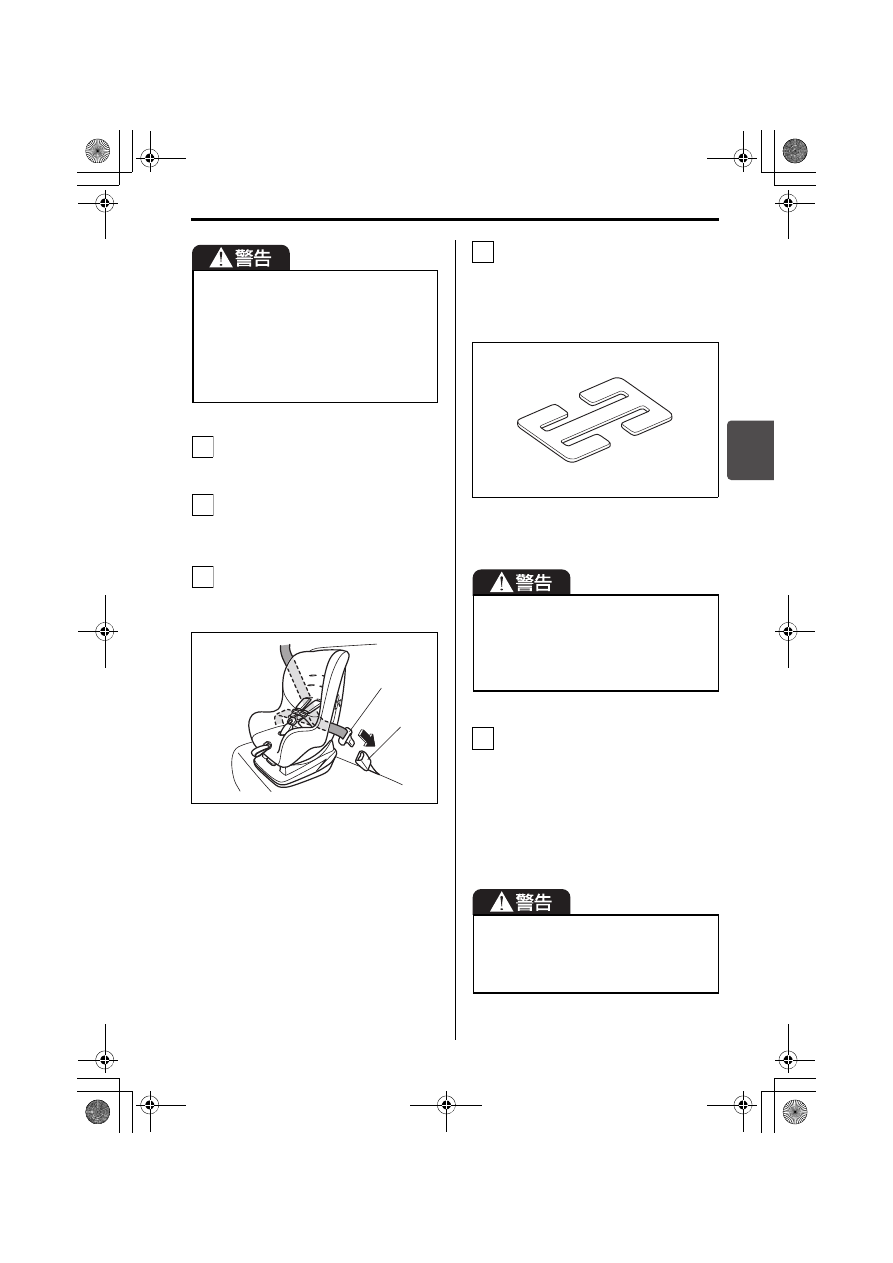

3-57

3

座席が確実に固定されているか確認
します。

お子さま用シートに付属の取扱説明
書にしたがって、所定の部位にシー
トベルトを通します。

カチッと音がするまで、タングプ
レ ー ト(4 )を バ ッ ク ル(5 )に
しっかりと差し込みます。

74P30820

上図のお子さま用シートは代表例で
す。

お子さま用シートにシートベルト固
定機構もロッキングクリップも備
わっていない場合は、ロッキングク
リップ(市販品)を使用してしっか
りと固定します。

67H30630

上図のロッキングクリップ(市販品)
は代表例です。

お子さま用シートを前後左右にゆ
すって、確実に固定されているか確
認します。

確実に固定できない場合は、お子
さま用シートに付属の取扱説明書
をご確認いただくか、お子さま用
シートを購入された販売店にご相
談ください。

ヘッドレストを調節してもお子さま用
シートに当たる場合は、ヘッドレスト
を取り外してください。ヘッドレスト
に当たった状態ではお子さま用シート
が確実に固定されないため、衝突のと
きなどにお子さまが重大な傷害を受け
るおそれがあります。

2

3

4

(4)

(5)

シートベルト固定機構またはロッキン
グクリップでお子さま用シートを確実
に固定しないと、急ブレーキをかけた
ときや衝突時に、お子さまが重大な傷
害を受けるおそれがあります。

お子さま用シートは、確実に固定して
ください。急ブレーキをかけたときや
衝突時に、お子さまが重大な傷害を受
けるおそれがあります。

5

6

000.book  57 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/お子さま用シート

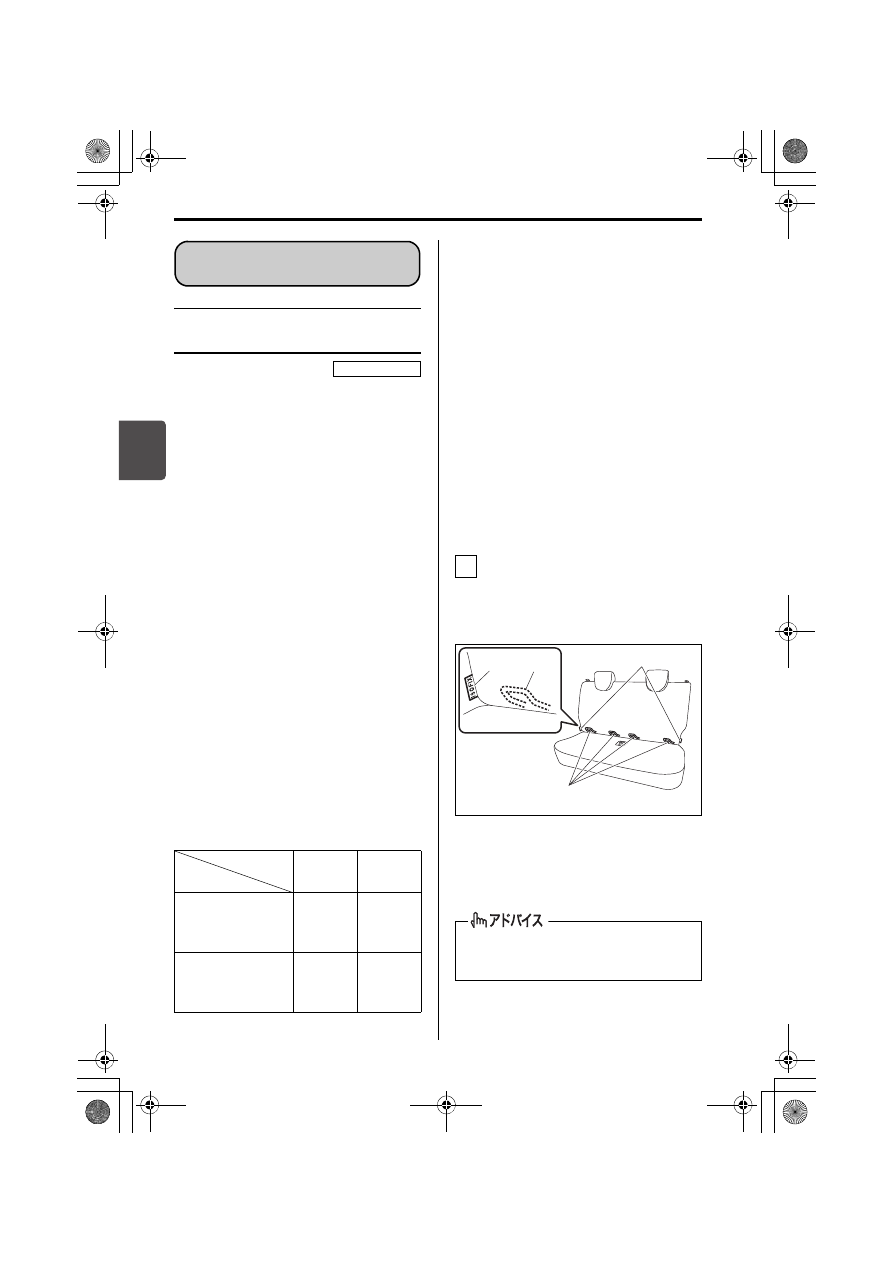

3-58

3

ISOFIX 対応チャイルドシート
固定専用金具

乗用タイプ車の後席には、UN R44(3-
49ページ

参照)の基準に適合したISOFIX

(※ 1)タイプのお子さま用シート(別売

り)を固定するための専用金具が装備さ
れています。

(ただし、商用タイプ車の後

席には装備されていません)

座面と背もたれのすきまにある金具
が、ISOFIX対応チャイルドシート固定
用アンカー(以下ISOFIXアンカーと略
す)です。

背もたれ裏側下方にある金具が、チャ
イルドシート固定用テザーアンカー
(以下テザーアンカーと略す)です。

※1 ISOFIX とは、お子さま用シートの

固定装置の大きさや取り付け方法を
統 一 し た 国 際 標 準 化 機 構【 I S O
(※2)】の規格です。

※2 ISO とは、International  Organiza-

tion  for  Standardization(イン
ターナショナル  オーガニゼイショ
ン フォー スタンダーディゼイショ
ン)の略です。

<スズキ純正用品の場合>

お子さま用シートは、お子さまの年齢
や体格にあった適切なものを選んでく
ださい。
→ 3-49 ページ(お子さま用シート

の選択について)

ISOFIXタイプのお子さま用シートは、
シートベルトで固定する必要がありま
せん。

シートベルトで固定するお子さま用
シ ー ト を 取 り 付 け る と き は、3 - 5 6
ページ

の「お子さま用シートのシート

ベルトによる固定

」をお読みくださ

い。

■ 固定のしかた

ISOFIX アンカー(1)の位置を確認
します。

座面と背もたれのすきまにありま
す。

74P30300

上図の後席は代表例です。お車のタイ
プにより異なります。

ISOFIX

アンカー

テザー

アンカー

ISOFIXタイプの
ベビーシート

(後ろ向きに固定)

(使用)

(使用)

ISOFIXタイプの
チャイルドシート

(前向きに固定)

(使用)

(使用)

ISOFIX対応お子さま用

シートの固定

タイプ別装備

(1) ISOFIXアンカー (2)タグ

ISOFIXアンカーがある付近には、上図
のようなタグ(2)がついています。

1

(2)

(2)

(1)

(1)

000.book  58 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/お子さま用シート

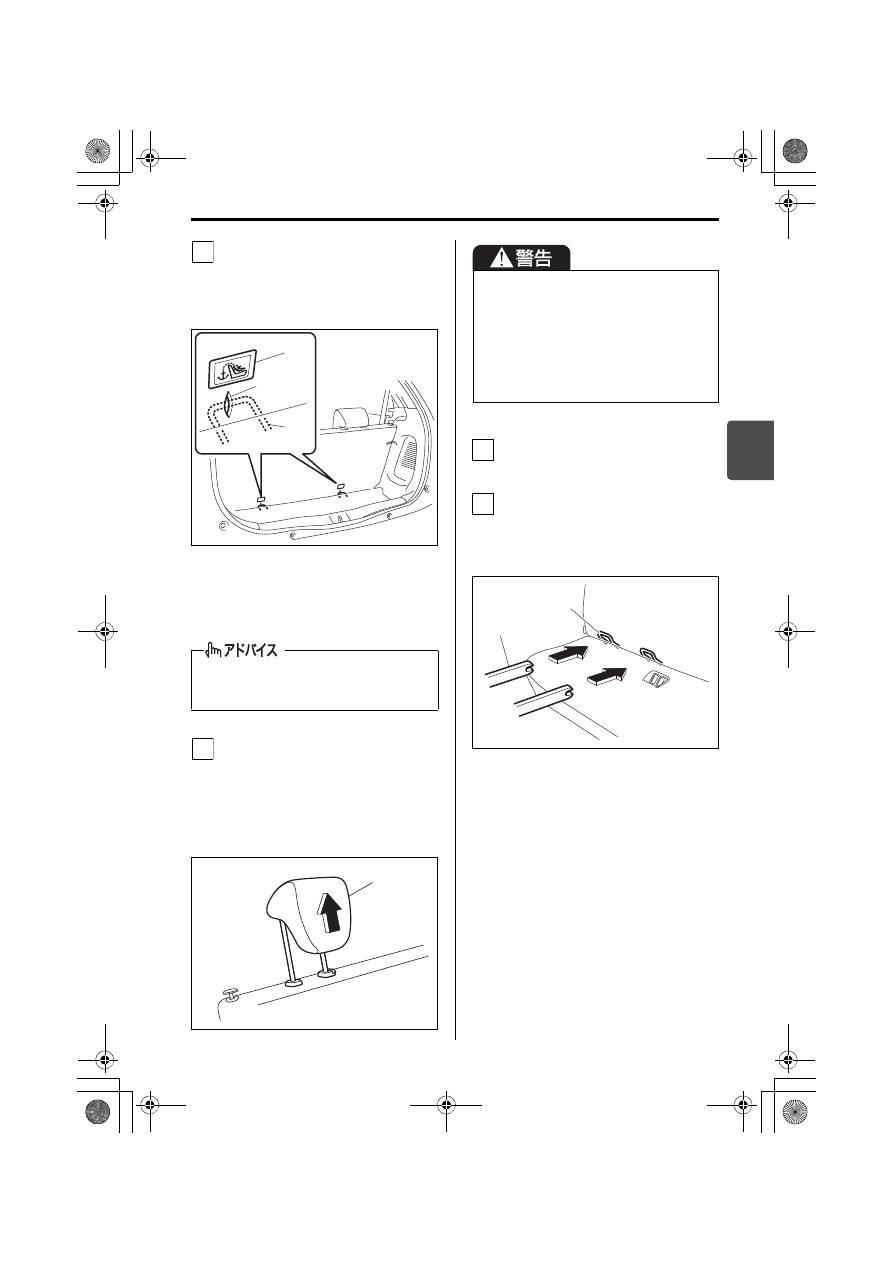

3-59

3

テザーアンカー(3)の位置を確認
します。

次の図に示すスリットの奥にあり
ます。

74P30310

上図の後席は代表例です。お車のタイ
プにより異なります。

後席のヘッドレスト(タイプ別装備)

(5)は、お子さま用シートに当たら

ない高さに調節するか取り外しま
す。
→ 3-31ページ(ヘッドレストの高

さ調節と取り外し・取り付け)

64L3084G

座席が確実に固定されているか確認
します。

お子さま用シートに付属の取扱説明
書にしたがって、お子さま用シート
のコネクター(6)を ISOFIX アン
カー(7)へ差し込みます。

74P30670

(3) テザーアンカー (4) ラベル

テザーアンカーがある付近には、上図
のようなラベル(4)がついています。

2

(3)

ʃʴʍʒ

(4)

3

(5)

ヘッドレストを調節してもお子さま用
シートに当たる場合は、ヘッドレスト
を取り外してください。ヘッドレスト
に当たった状態ではお子さま用シート
が確実に固定されないため、衝突のと
きなどにお子さまが重大な傷害を受け
るおそれがあります。

(6) コネクター

(7) ISOFIXアンカー

4

5

(7)

(6)

000.book  59 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/お子さま用シート

3-60

3

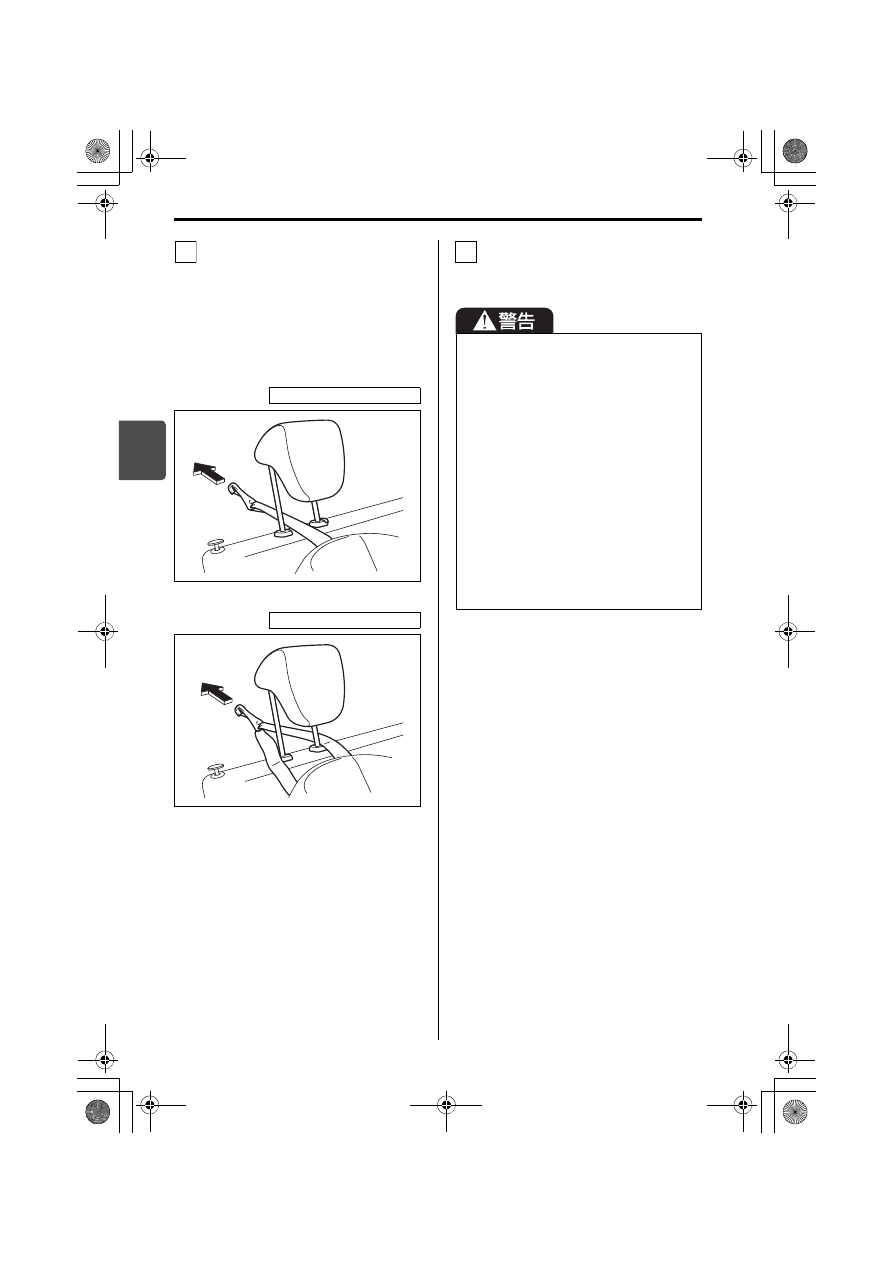

テザーベルトを使用する場合、次の
ようにしてテザーアンカーへ取り付
けます。

ヘッドレスト(タイプ別装備)を
取り付けているときは、図(代表
例)のように持ち上げたヘッドレ
ストと背もたれの間を通す

64L3078G

64L3079G

お子さま用シートを前後左右にゆ
すって、確実に取り付けられている
か確認します。

6

テザーベルト1本の場合

テザーベルト2本の場合

お子さま用シートを取り付けるとき
は、ISOFIX アンカーやテザーアン
カー周辺にシートベルトや異物など
がないか確認してください。シート
ベルトなどがかみ込むと、お子さま
用シートが正しく固定されず、衝突
のときなどにお子さまが重大な傷害
を受けるおそれがあります。

荷物の固定などに、ISOFIXアンカー
やテザーアンカーを使用しないでく
ださい。アンカーが曲がったり損傷
したりすると、お子さま用シートが
正しく固定されず、衝突のときなど
にお子さまが重大な傷害を受けるお
それがあります。

7

000.book  60 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-61

3

イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。

74P30341

74P30850

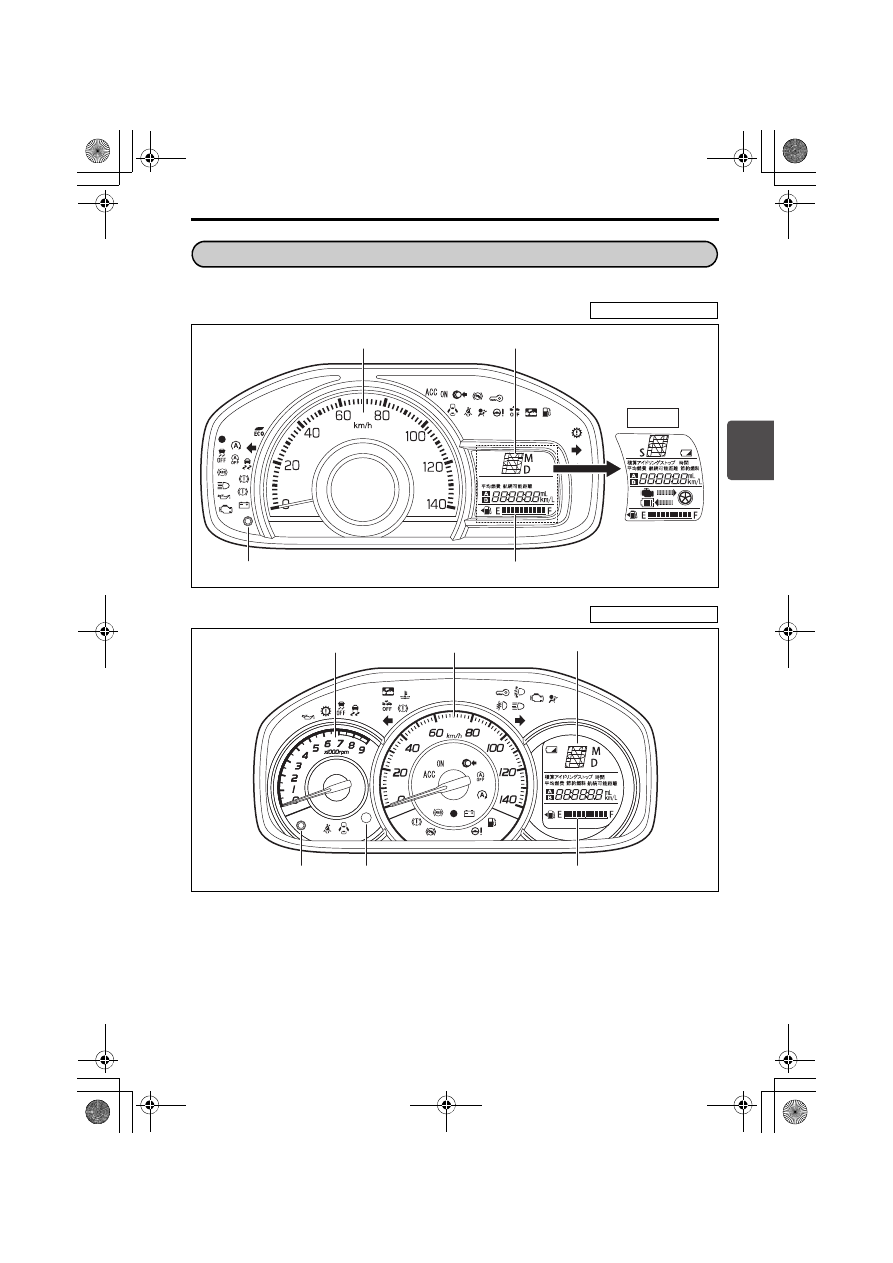

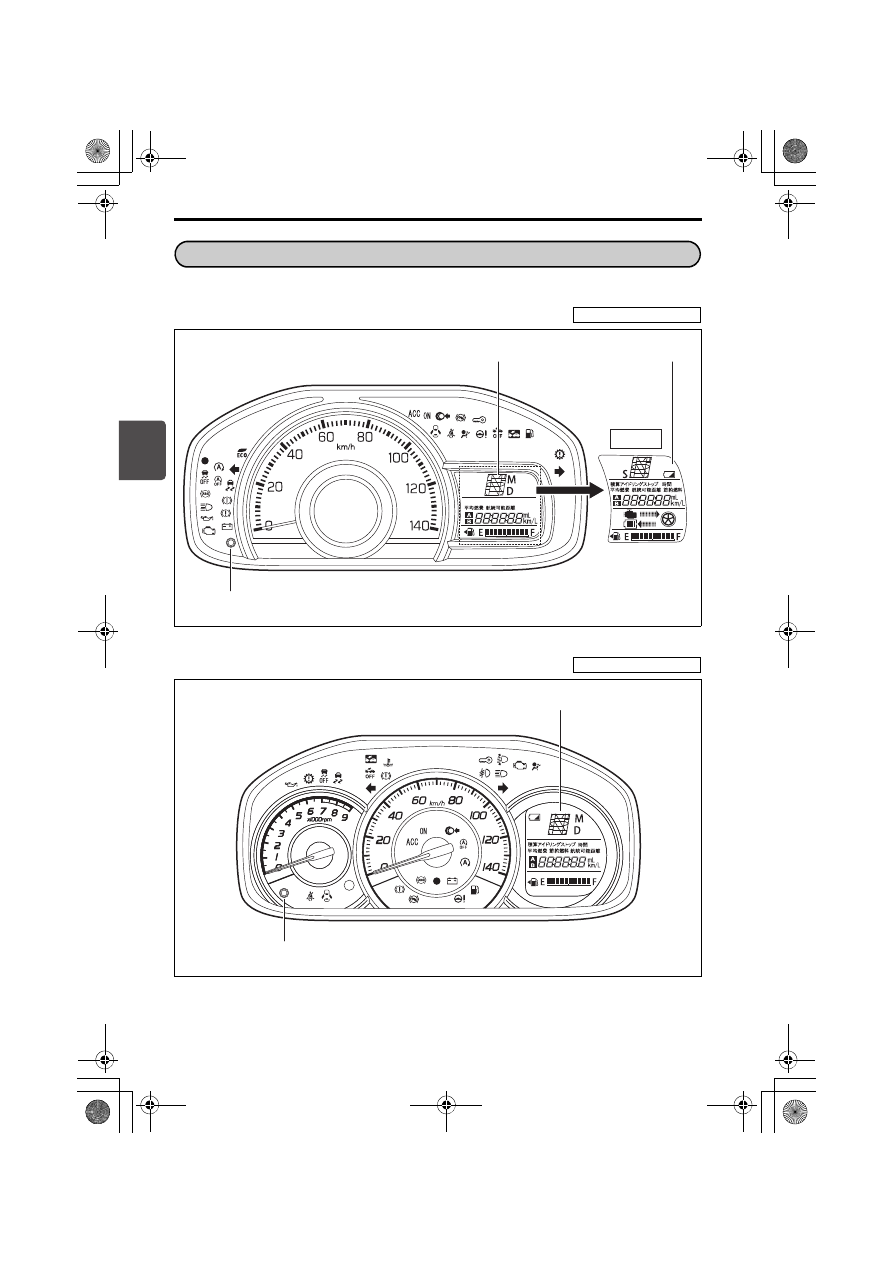

(1)スピードメーター(速度計)
(2)タコメーター(エンジン回転計)
(3)燃料計
(4)エコドライブアシスト照明
(5)マルチインフォメーションディスプレイ

→ 3-64ページ(マルチインフォメーションディスプレイ)

メーター

メーターの見かた

タコメーターなし車

(1)

(3)

(5)

ÃÖÔ᡾

᚜ᇉҒఉțʘʠ

タコメーター装備車

(1)

(2)

᚜ᇉҒఉțʘʠ

(3)

(5)

(4)

000.book  61 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-62

3

(1)スピードメーター(速度計)

走行速度がkm/hで示されます。

ステータスインフォメーションランプ

燃費効率が良い運転をしていると判定
されると、スピードメーターの照明が
青色から緑色に変化します。

アイドリングストップシステム装備車
の場合、エネチャージが機能している
ときは、白色に変化します。

(2)タコメーター

(エンジン回転計)

1 分間あたりのエンジン回転速度(回転
数)が示されます。

エン ジンスイッチを

 にすると、

マルチインフォメーションディスプレ
イ(5)に “

” と表示されま

す。また、スピードメーターとタコ
メーター(タイプ別装備)の指針が一
度振り切れます。

車速約 10  km/h 未満の場合、ステー
タスインフォメーションランプの照
明は変化しません。

アイドリングストップシステム装備
車の場合、エンジンの自動停止中も
緑色に変化します。
 4-64 ページ(アイドリングス

トップシステム)

設定の切替え(カスタマイズ)をす
ると、ステータスインフォメーショ
ンランプの照明を変化させなくする
ことができます。
→ 3-70ページ

(セッティングモード)

ON

タイプ別装備

エンジン保護のため、指針がレッド
ゾーン(※)に入らないように運転
してください。
※エンジンの許容回転を超えている

ことを示す赤色表示範囲

シフトダウンすると、エンジン回転
が上がります。とくに注意してくだ
さい。

タイプ別装備

000.book  62 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-63

3

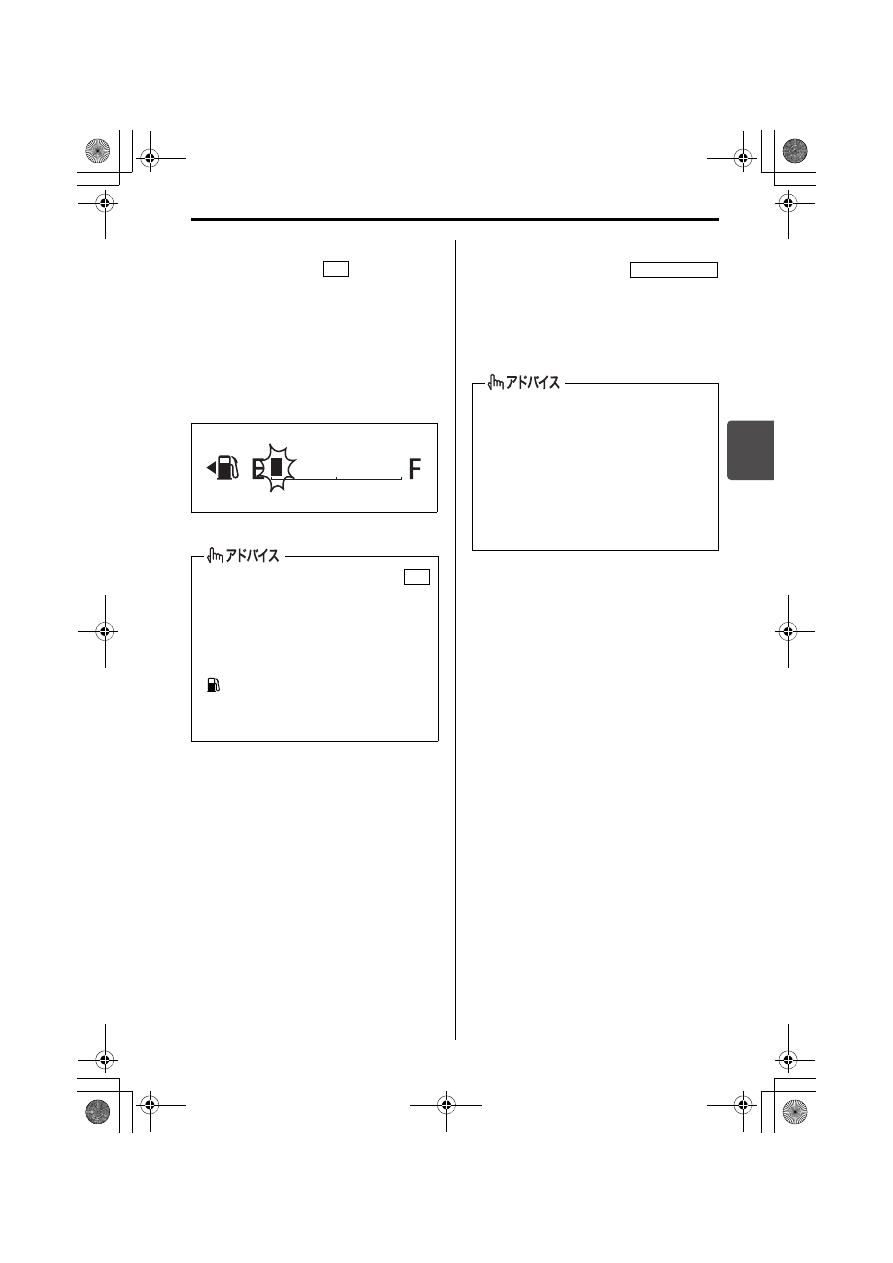

(3)燃料計

エンジンスイッチが

 のとき、燃料

残量の目安が示されます。

燃料残量警告灯が点灯したときは、す
みやかに給油してください。また、あ
わせて燃料計の目盛り(一つ)が点滅
したときは、燃料がほとんどないこと
をお知らせしています。
→ 3-74ページ(燃料残量警告灯)

74P30760

(4)エコドライブアシスト照明

通常の走行時は、青色に点灯します。

燃費効率が良い運転をしていると判定
されると、エコドライブアシスト照明
が青色から緑色に変化します。

給油後は、エンジンスイッチを
にしてから正しい量を示すまでに、
少し時間がかかります。

坂道やカーブなどでは、タンク内の
燃料が移動するため、表示が変わる
ことがあります。

 の左にある  印は、給油口(フュ

ーエルリッド)が助手席側の車両後方
にあることを示します。

ON

ON

車速約10 km/h未満の場合、エコドラ
イブアシスト照明は変化しません。

設定の切替え(カスタマイズ)をす
ると、エコドライブアシスト照明を
変化させなくすることができます。
設定の切替えについては、スズキ販
売店またはスズキ代理店にご相談く
ださい。

タイプ別装備

000.book  63 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-64

3

イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。

74P30860

74P30870

(1)マルチインフォメーションディスプレイ
(2)表示切替えノブ

マルチインフォメーションディスプレイ

タコメーターなし車

(2)

(1)

(1)

ÃÖÔ᡾

タコメーター装備車

(2)

(1)

000.book  64 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-65

3

ディスプレイの上側

次の参照先をお読みください。
→ 1-10ページ(警告灯・表示灯)
→ 3-81ページ

(セレクトレバー位置表示)

→ 3-82ページ(ギヤポジション表示)
→ 3-82ページ

(S(スポーツ)モード表示)

→ 3-83ページ

(M(マニュアル)モード表示)

→ 3-83ページ

(D(ドライブ)モード表示)

ディスプレイの中央

エンジンスイッチを

 にすると、次

のいずれかが表示されます。

オドメーター(積算距離計)

トリップメーター(区間距離計)

瞬間燃費

平均燃費

航続可能距離

積算アイドリングストップ節約燃料
(タイプ別装備)

積算アイドリングストップ時間
(タイプ別装備)

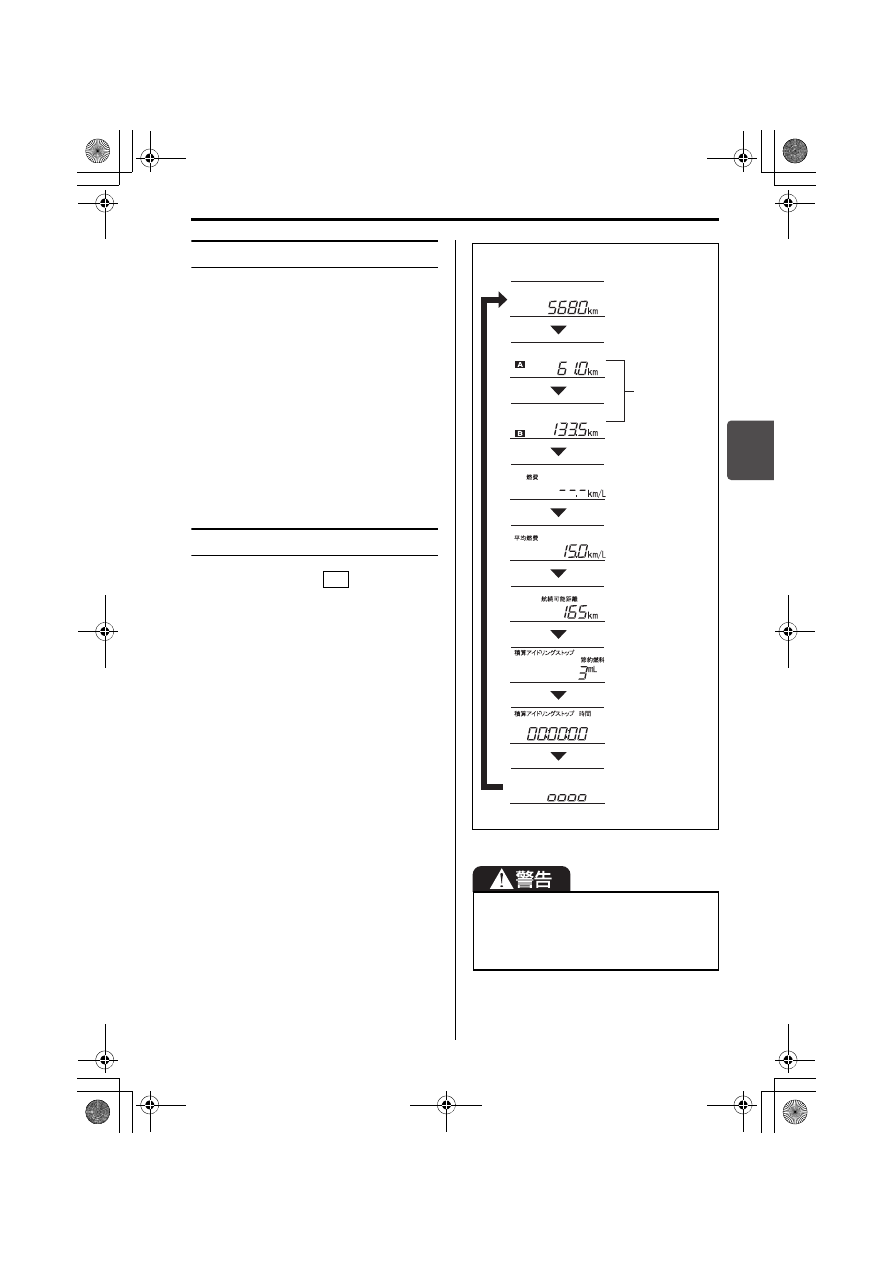

メーター内の表示切替えノブ(2)を押
すと、次の図のように表示が切り替わり
ます。

照明コントロール表示については、次
の参照先をお読みください。
→ 3-68ページ

(メーターの明るさ調節)

74P30370

ON

走行中は、表示の切替え操作をしない
でください。操作に気を取られて、思
わぬ事故につながるおそれがありま
す。

ʒʴʍʡ
ʫ˂ʉ˂

ɴʓʫ˂ʉ˂

ࢲ٫ྖ៵

ᅨᩖྖ៵

ᓎፖժᑤᠾᫌ

ሥአɬɮʓʴʽɺ
ʃʒʍʡኮጙྖ୳

ሥአɬɮʓʴʽɺ
ʃʒʍʡ஽ᩖ

ྃ஥ɽʽʒʷ˂ʵ
᚜ᇉ

َɁϏɂ᚜ᇉ΍ȺȬ

000.book  65 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-66

3

■ オドメーター(積算距離計)

新車時(またはメーター交換時)からの
走行距離の累計が km 単位で表示されま
す。(リセットはできません)

■ トリップメーター(区間距離計)

リセット後の走行距離が km 単位で表示
されます。(次にリセットするまで距離
計測は継続されます)

 および

 の2種類の走行距離を同

時に計測できます。

<使いかたの例>

:出発時にリセットして、出発後

の距離を計測

:給油時にリセットして、給油後

の距離を計測

リセットするときは、表示が「0.0」
になるまで表示切替えノブ(2)を長
押しします。

■ 瞬間燃費

走行中の瞬間燃費が表示されます。

■ 平均燃費

表示をリセットしてからの平均燃費が表
示されます。

リセットするときは、平均燃費の表示
中に表示切替えノブ(2)を長押しし
ます。

表示は、ノブを離したときに切り替
わります。

走行中にメーター内のエンジン警告
灯が点灯すると、燃費や航続可能距
離が正しく表示されない場合があり
ます。
→ 3-76ページ(エンジン警告灯)

表示される次の値は目安です。実際
とは異なる場合があります。
・瞬間燃費
・平均燃費
・航続可能距離
・積算アイドリングストップ節約燃料

走行後、エンジンスイッチを

(OFF)にすると、1 回の運転に対す

るエコ運転の結果が表示されます。

→ 3-68ページ(エコ運転表示機能)

LOCK

A

B

A

B

トリップメーターの最大値は 9999.9
で、そのあと 0.0 にもどります。(距
離計測は継続されます)

停車中は値が表示されません。

最大表示値は50.0です。下り坂などで
燃料カット制御が作動しているときで
も、それ以上の値は表示されません。

リセット後しばらくは、値が表示さ
れません。

鉛バッテリーを外すと、平均燃費の
表示はリセットされます。

000.book  66 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-67

3

■ 航続可能距離

現在の燃料残量で走行できるおよその距
離が表示されます。

航続可能距離は過去の平均燃費をもと
に算出される目安であるため、表示さ
れる距離を実際に走行できるとは限り
ません。

給油すると表示が更新されます。ただ
し、給油量が少ないと、表示が更新さ
れない場合があります。

■ 積算アイドリングストップ節

約燃料

表示をリセットしてからのアイドリング
ストップによる節約燃料の累計が mL 単
位で表示されます。

リセットするときは、積算アイドリン
グストップ節約燃料の表示中に表示切
替えノブ(2)を長押しします。

■ 積算アイドリングストップ時間

表示をリセットしてからのアイドリング
ストップ時間の累計が、時、分、秒単位
で表示されます。

リセットするときは、積算アイドリン
グストップ時間の表示中に表示切替え
ノブ(2)を長押しします。

算 出 に 使 用 さ れ る 過 去 の 平 均 燃 費
は、表示される平均燃費とは異なり
ます。

鉛バッテリーを外すと過去の平均燃
費の記憶が消去されますので、外す
前までとは異なる値が表示される場
合があります。

エンジンスイッチを

 のままにし

て給油すると、正しい値が表示され
ない場合があります。

次のような場合は値が表示されませ
ん。
・鉛バッテリー接続後しばらくの間
・燃料残量警告灯の点灯中

→ 3-74ページ(燃料残量警告灯

ON

鉛バッテリーを外すと、積算アイドリ
ングストップ節約燃料の表示はリセッ
トされます。

積算アイドリングストップ時間の最
大値は 99:59:59 で、リセットするま
で固定されます。

鉛バッテリーを外すと、積算アイド
リングストップ時間の表示はリセッ
トされます。

タイプ別装備

タイプ別装備

000.book  67 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

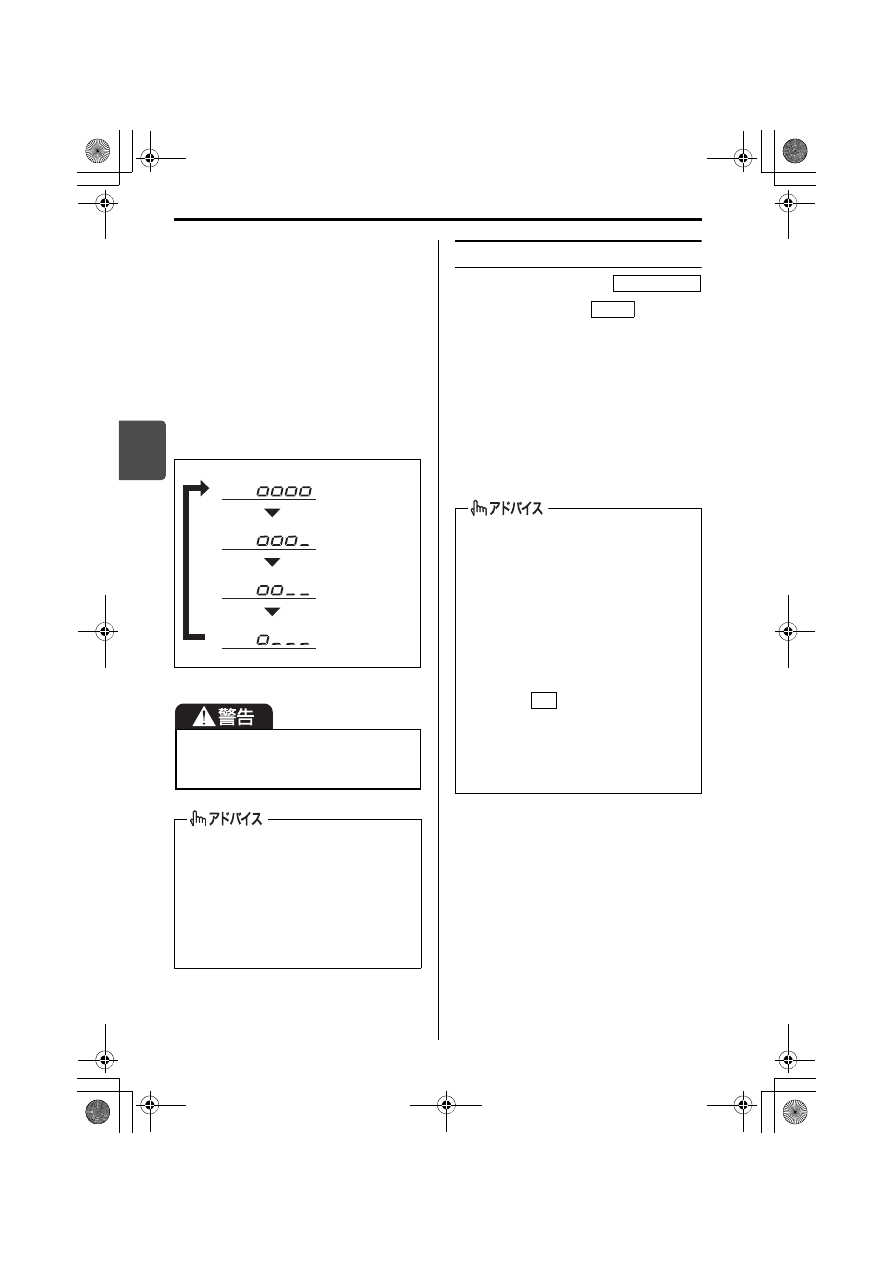

3-68

3

■ メーターの照明

ヘッドライトや車幅灯が点灯している
間、点灯します。

メーターの明るさ調節

4段階に調節できます。

ヘッドライトや車幅灯を点灯し、照明
コントロール表示(3-65ページ参照)
にしたうえで、表示切替えノブ(2)を
長押しします。明るさが 1 段階ずつ変
化します。

74P30380

エコ運転表示機能

エンジンスイッチを

(OFF)に

すると、次の内容が一定時間、マルチイ
ンフォメーションディスプレイの中央に
表示されます。

アイドリングストップシステム装備車
は次の図の順に数秒間ずつ表示されま
す。

アイドリングストップシステム非装備
車はエコスコア(3)が数秒間表示さ
れます。

走行中は明るさ調節をしないでくださ
い。操作に気を取られて、思わぬ事故
につながるおそれがあります。

調節中に、表示切替えノブを短押し
するか5秒以上押さないでいると、オ
ド メ ー タ ー の 表 示 に 切 り 替 わ り ま
す。

鉛バッテリーを外すと記憶が消去さ
れ初期状態にもどりますので、明る
さ調節をやり直す必要があります。

஥ɞȗ

ᴥқఙ࿡ৰᴦ

௠ȗ

設定の切替え(カスタマイズ)をす
ると、表示させなくすることができ
ます。
→ 3-70ページ

(セッティングモード)

アイドリングストップシステム装備
車の場合、アイドリングストップに
よる節約燃料またはアイドリングス
ト ッ プ 時 間 の 累 計 は、エ ン ジ ン ス
イッチが

  のときにマルチイン

フォメーションディスプレイに表示
させることができます。
→ 3-64 ページ(マルチインフォ

メーションディスプレイ)

タイプ別装備

LOCK

ON

000.book  68 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-69

3

74P30390

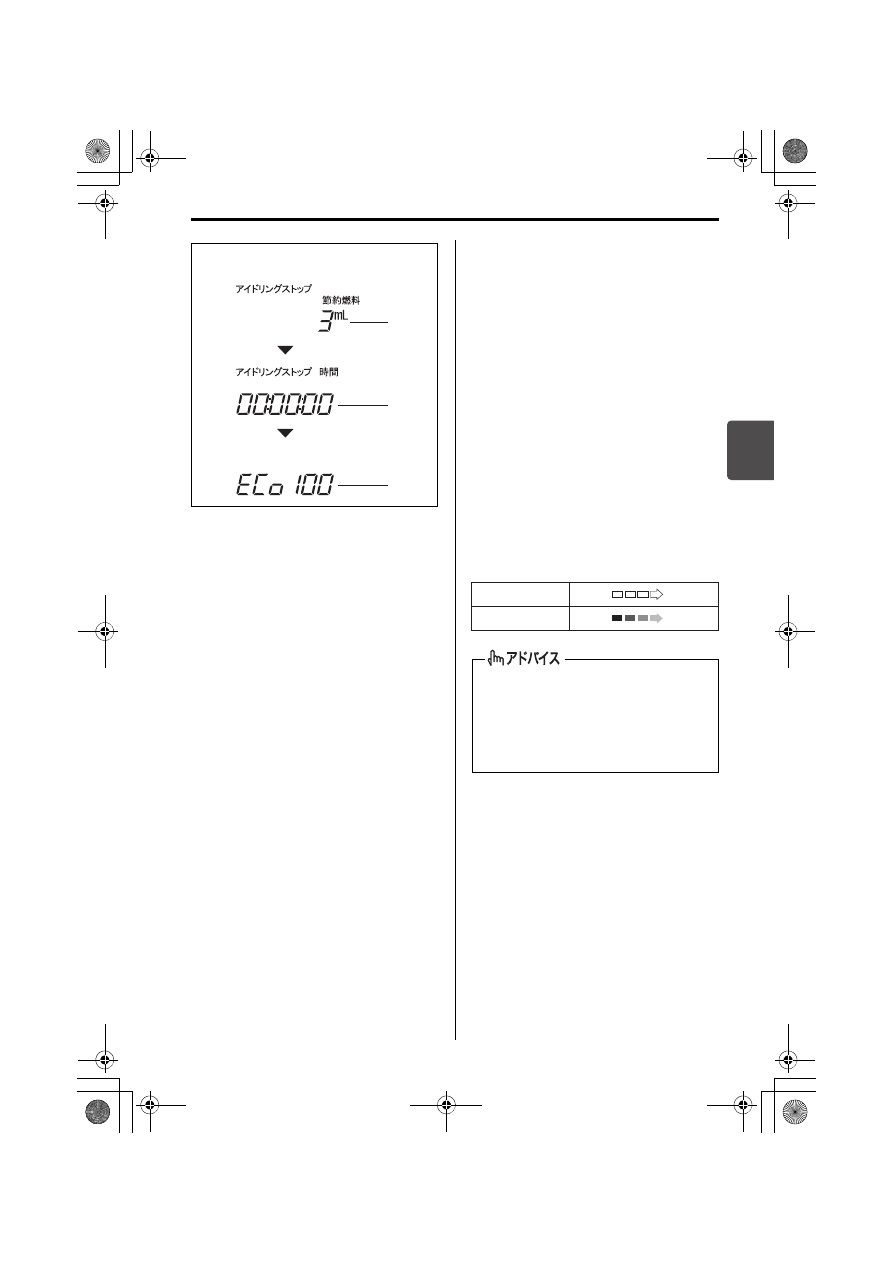

(1)アイドリングストップ節約燃

1 回の運転でアイドリングストップに
よって節約された燃料が mL 単位で表示
されます。

(2)アイドリングストップ時間

1 回の運転でアイドリングストップの合
計時間が時、分、秒単位で表示されます。

(3)エコスコア

1 回の運転で、効率が良いと判定された
割合から、運転内容を採点します。

エコドライブの目安としてください。
→ 2-37ページ

(エコドライブをしましょう)

アイドリングストップシステム装備車
の場合、前図のように表示されている
間、ステータスインフォメーションラ
ンプが点灯します。照明色は、エコス
コアの点数により変化します。点数が
高いほど、より緑色になります。
→ 3-62ページ(ステータスインフォ

メーションランプ)

マニュアルモード使用中は、ステータ
スインフォメーションランプが点灯せ
ず、エコスコアの加算がされません。

(1)

(2)

(3)

図の値は表示例です

アイドリングストップシステム装備車
の場合、メーター内のステータスイン
フォメーションランプを緑色または白
色に変化させる走行を心がけると、高
得点を得られます。(100点満点)

ɲɽʃɽɬ

°ǽཟ

±°°ཟ

ྃ஥ᓨ

᫺ᓨ

፲ᓨ

000.book  69 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-70

3

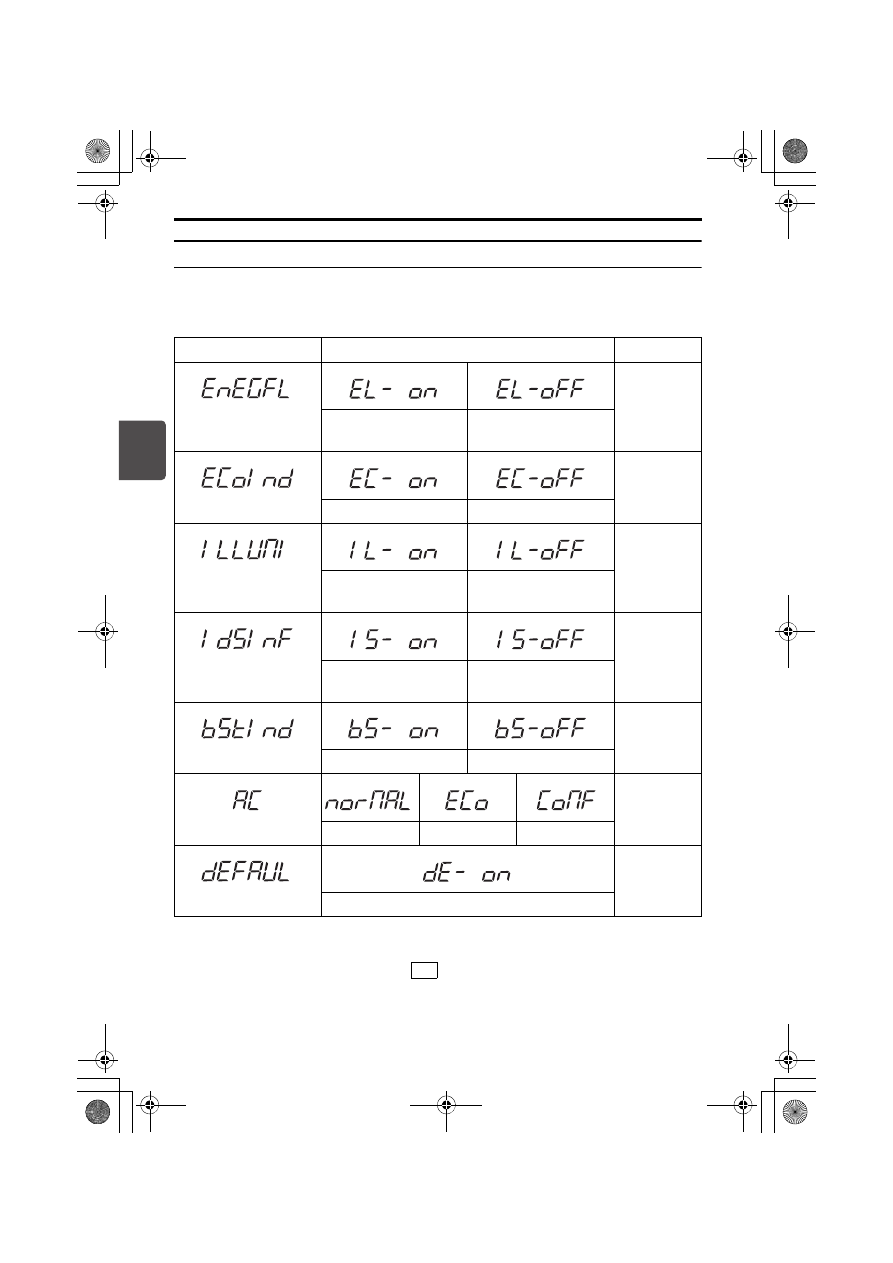

セッティングモード

セッティングモードでは、次の設定切替え(カスタマイズ)ができます。

お車のタイプにより、設定できる項目は異なります。

※初期状態(工場出荷時)

設定の切替えは、エンジンスイッチが

 で安全な場所に停車しているときに、次の

手順で行ないます。

項目

設定切替え

参照先

4-73ページ

エネルギーフロー

インジケーター

表示(※)

非表示

3-69ページ

エコスコア

表示(※)

非表示

3-62ページ

ステータスインフォ

メーションランプ

3色変化(※)

青色固定

3-69ページ

アイドリングストップ

節約燃料/時間

表示(※)

非表示

3-87ページ

ブーストインジケーター

表示(※)

非表示

4-75ページ

アイドリング空調設定

標準(※)

燃費優先

快適優先

設定の初期化

すべての設定を初期状態にもどす

ON

000.book  70 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

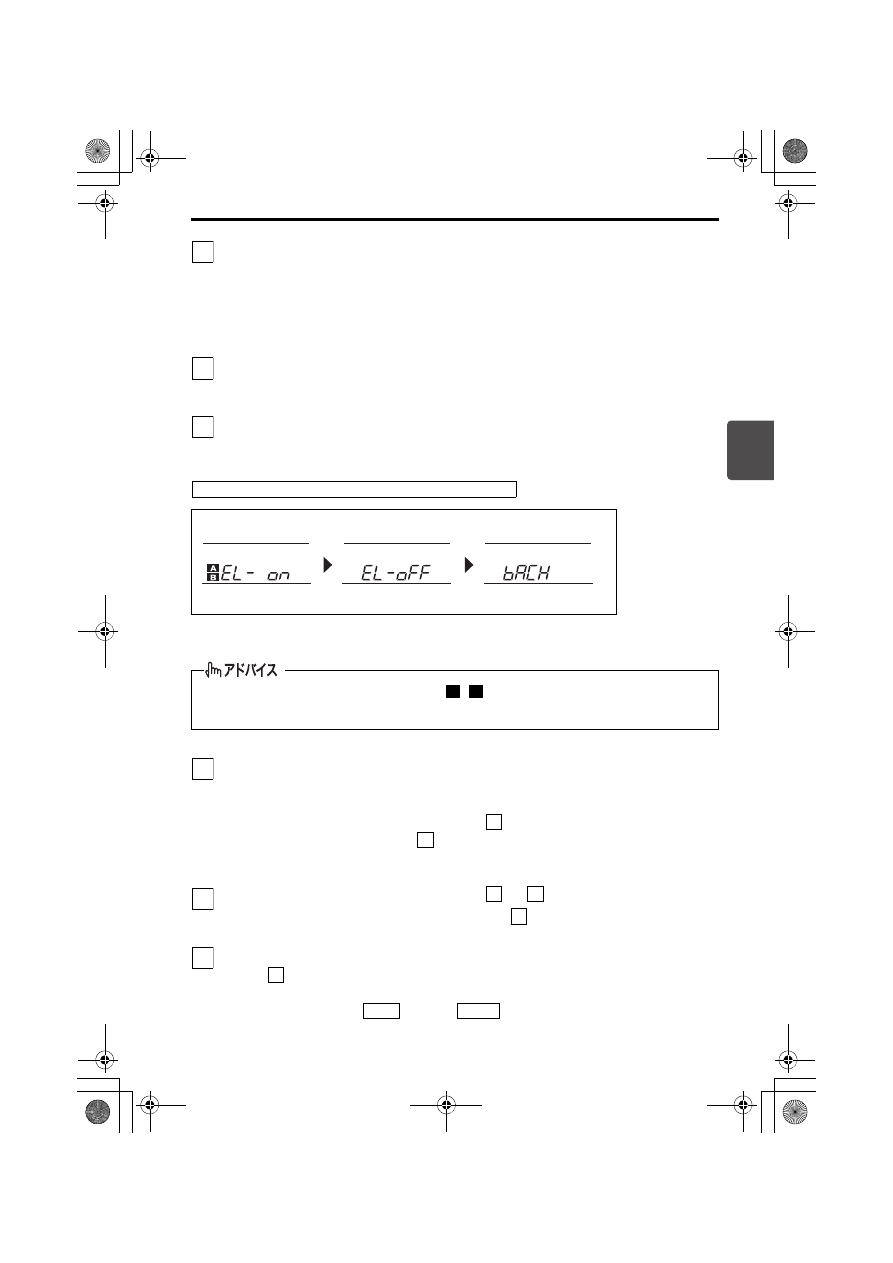

3-71

3

セッティングモードへ切り替えます。

表示切替えノブを短押ししてオドメーター表示に切り替えます。
→ 3-66ページ(オドメーター)

オドメーター表示中に、セッティングモードの表示に切り替わるまで、ノブを
長押しします。

設定を切り替えたい表示を選択します。

表示切替えノブを短押しして表示を切り替えます。

設定切替え表示に移動します。

表示切替えノブを長押しします。室内ブザーが“ピッ ”と鳴り、下図(表示例)
のON設定表示(1)に切り替わります。

74P30530

設定を切り替えます。

設定を切り替えるときは、表示切替えノブを短押ししてONまたはOFFを選択し
ます。そのあとノブを長押しします。室内ブザーが“ピッ ”と鳴り、

「SUCCES」

と表示されると設定が切り替わり、手順

 の表示にもどります。

設定切替えを行なわずに手順

 にもどるときは、BACK 表示(3)を選択して

から、室内ブザーが“ピッ ”と鳴るまでノブを長押しします。

続けて設定の切替えをしたいときは、手順

 ~

 を繰り返します。

セッティングモードを終了する場合は、手順

 に進みます。

セッティングモードを終了します。次のいずれかの操作で終了できます。

手順

 の表示のときに「End」を選択してから、オドメーター表示に切り替わ

るまで表示切替えノブを長押しする

エンジンスイッチを

 または

(OFF)にする

走行を開始する

(1) ON設定表示(現在設定中) (2) OFF設定表示

(3) BACK表示

上図の(1)のように、設定表示の左に



 が表示されている状態が、現在設定

中であることを示します。

1

2

3

表示例(エネルギーフローインジケーターの場合)

(1)

(2)

(3)

A B

4

2

2

5

2

4

6

6

2

ACC

LOCK

000.book  71 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-72

3

次に示す警告灯・表示灯のメーター内の
位置については、1-10 ページをご覧く
ださい。

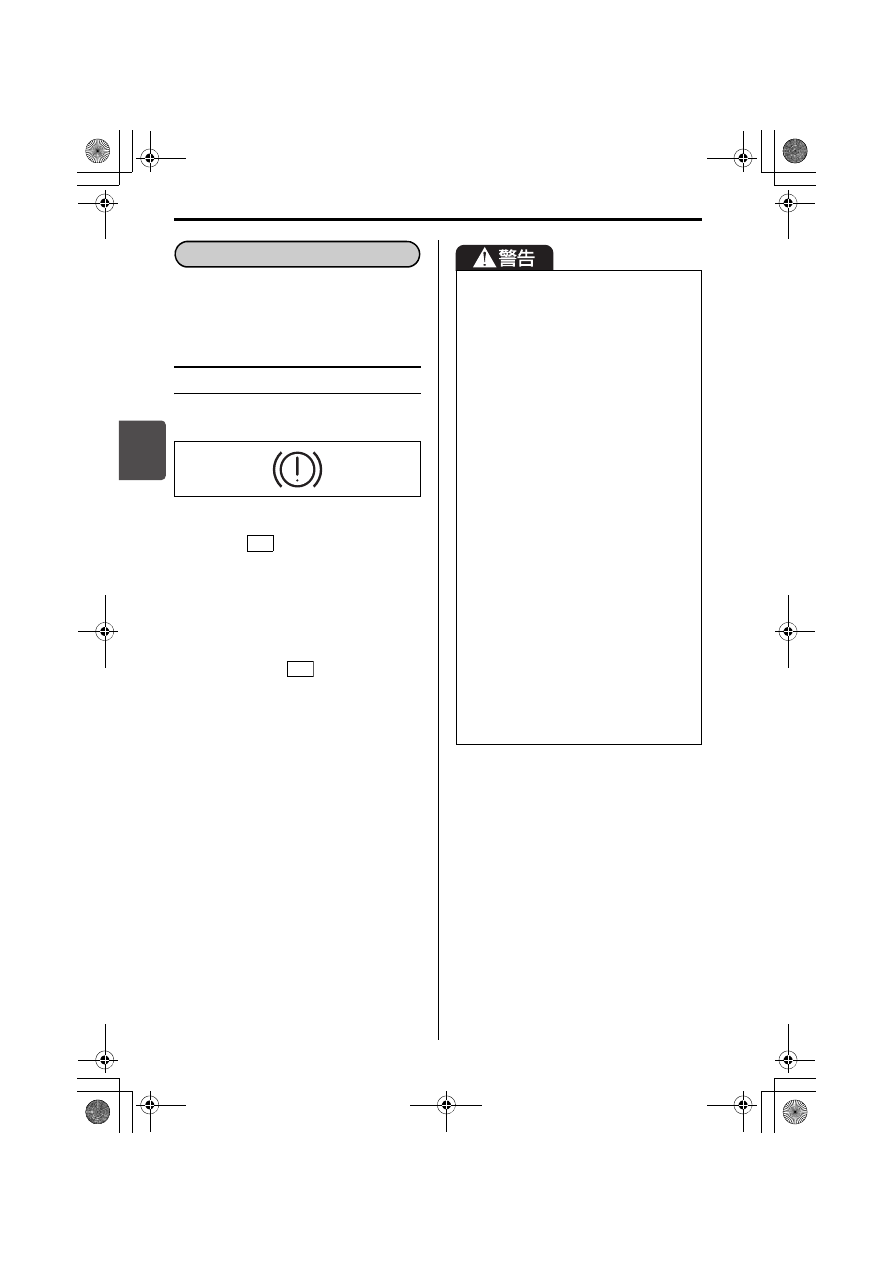

警告灯

(1)ブレーキ警告灯(赤色)

82K170

次のような状況になると、エンジンス
イッチが

 のときに点灯します。

・ブレーキ液が不足している
・パーキングブレーキをかけている
・ブレーキシステムに異常がある

システムが正常で、パーキングブレー
キを完全に解除しているときは、エン
ジンスイッチを

 にすると約2秒間

点灯したあと消灯します。

走行中に一時的に点灯しても、そのあ
と消灯し再点灯しなければ正常です。

警告灯・表示灯の見かた

ON

ON

次のようなときはただちに安全な場
所に停車し、スズキ販売店またはス
ズキ代理店にご連絡ください。
・パーキングブレーキを完全に解除

しても消灯しないときや、走行中
に点灯したときは、ブレーキの効
きが悪くなっていることがありま
す。ブレーキペダルを強く踏んで
停車してください。

・ブレーキ警告灯が ABS 警告灯と同

時に点灯したままのとき。ブレー
キペダルを強く踏むと車両が不安
定になるおそれがあります。ハン
ドルをしっかり握り、ブレーキペ
ダルを慎重に踏んで徐々にスピー
ドを落とし、停車してください。

パーキングブレーキの解除忘れにご
注意ください。パーキングブレーキ
をかけたまま走行すると、ブレーキ
装置が過熱して、ブレーキが効かな
くなるおそれがあります。また、室
内ブザーが “ ピピピッ、ピピピッ”
と鳴り続けます。
→ 4-17ページ(パーキングブレー

キ解除忘れ警告ブザー)

000.book  72 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     7      8      9      10     ..
