運転する前に/SRSエアバッグ

3-41

3

74P30320

SRSエアバッグシステムとは

SRS と は Supplemental  Restraint
System(サプリメンタル レストレイ
ント システム)の略で、補助拘束装置
の意味です。

■ 運転席・助手席 SRS エアバッ

グシステム

エンジンスイッチが

 の場合に、車

の前方向から強い衝撃を受け、シートベ
ルトを着用していてもハンドルや助手席
側インパネに顔面が当たるような強い衝
突のときに、運転席・助手席 SRS エア
バッグが瞬時にふくらむ構造になってい
ます。

運転席・助手席 SRS エアバッグシステ
ムは、ふくらんだ SRS エアバッグが
クッションの役割をして、シートベル
トを着用した運転席・助手席乗員の主
に顔面への衝撃を軽減する効果があり
ます。シートベルトは必ず着用してく
ださい。
→ 3-37ページ

(シートベルトの着用のしかた)

80J090

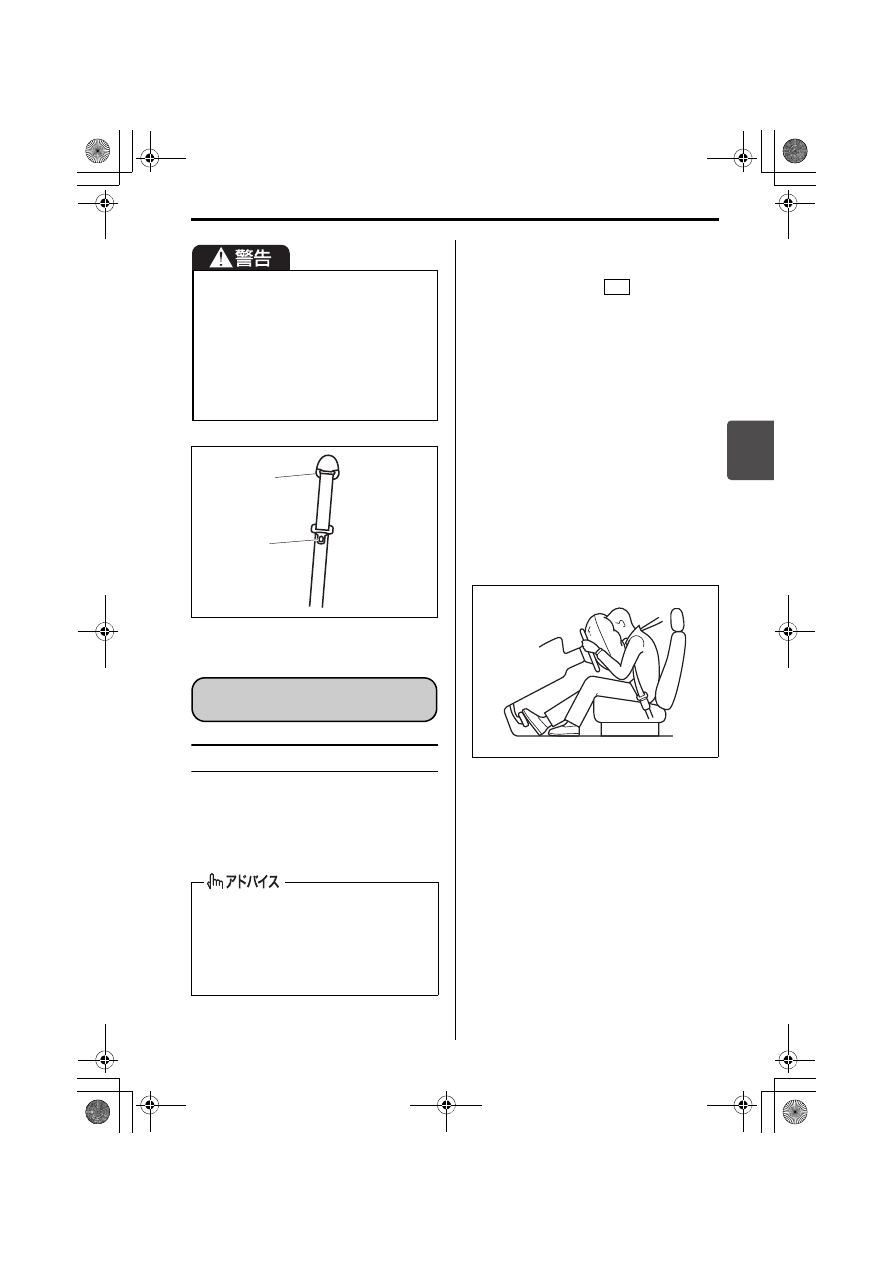

強い衝撃を受けたシートベルトは、
ショルダーアンカー部(1)およびタ
ングプレート部(2)の樹脂が強い摩
擦で溶けてベルトに付着し、ベルトが
滑りにくくなります。このような場合
は、シートベルトが本来の機能を発揮
できません。スズキサービス工場で交
換してください。

この車は、イベントデータレコーダー
(EDR)システムにより、SRS エア
バッグが作動したときのデータを記
録・蓄積します。
→ データの記録について

(1)

(2)

SRSエアバッグ

SRSエアバッグ車を

運転するときは

ON

000.book  41 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/SRSエアバッグ

3-42

3

51K0007

表示と収納場所

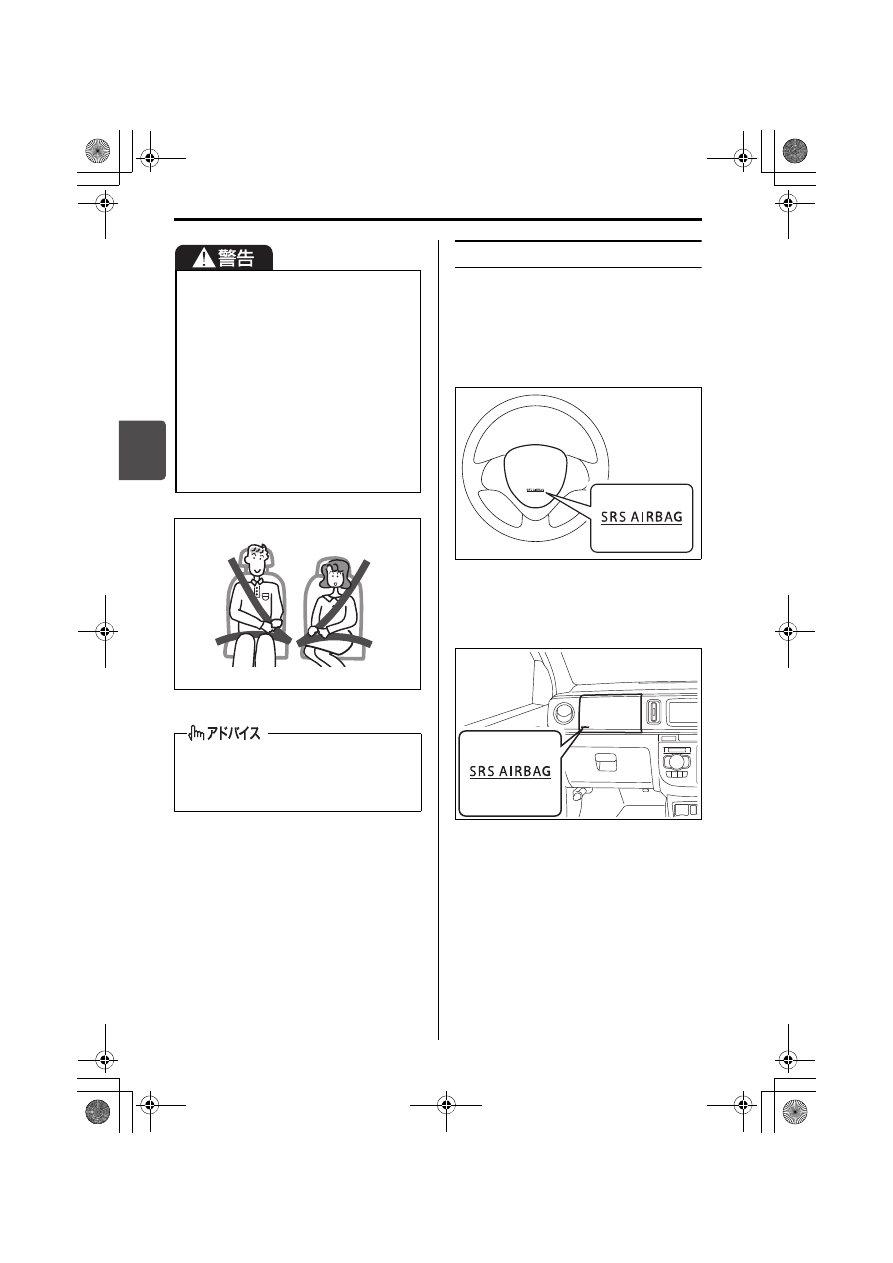

“SRS AIRBAG”の表示がある部分に収
納されています。

■ 運転席SRSエアバッグ

74P30750

■ 助手席SRSエアバッグ

74P30330

SRS エアバッグシステムは、シート
ベルトに代わるものではありません。
シートベルトと併用することで、そ
の効果を発揮するシートベルトの補
助拘束装置です。したがって SRS エ
アバッグシステムが装備されている
車であっても、シートベルトを必ず
着用してください。

シートベルトは正しい姿勢で正しく
着用してください。シートベルトを
正しく着用しないと、SRS エアバッ
グの効果が十分発揮できません。

助手席SRSエアバッグは、助手席に乗
員がいなくても、運転席SRSエアバッ
グと同時にふくらみます。

000.book  42 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/SRSエアバッグ

3-43

3

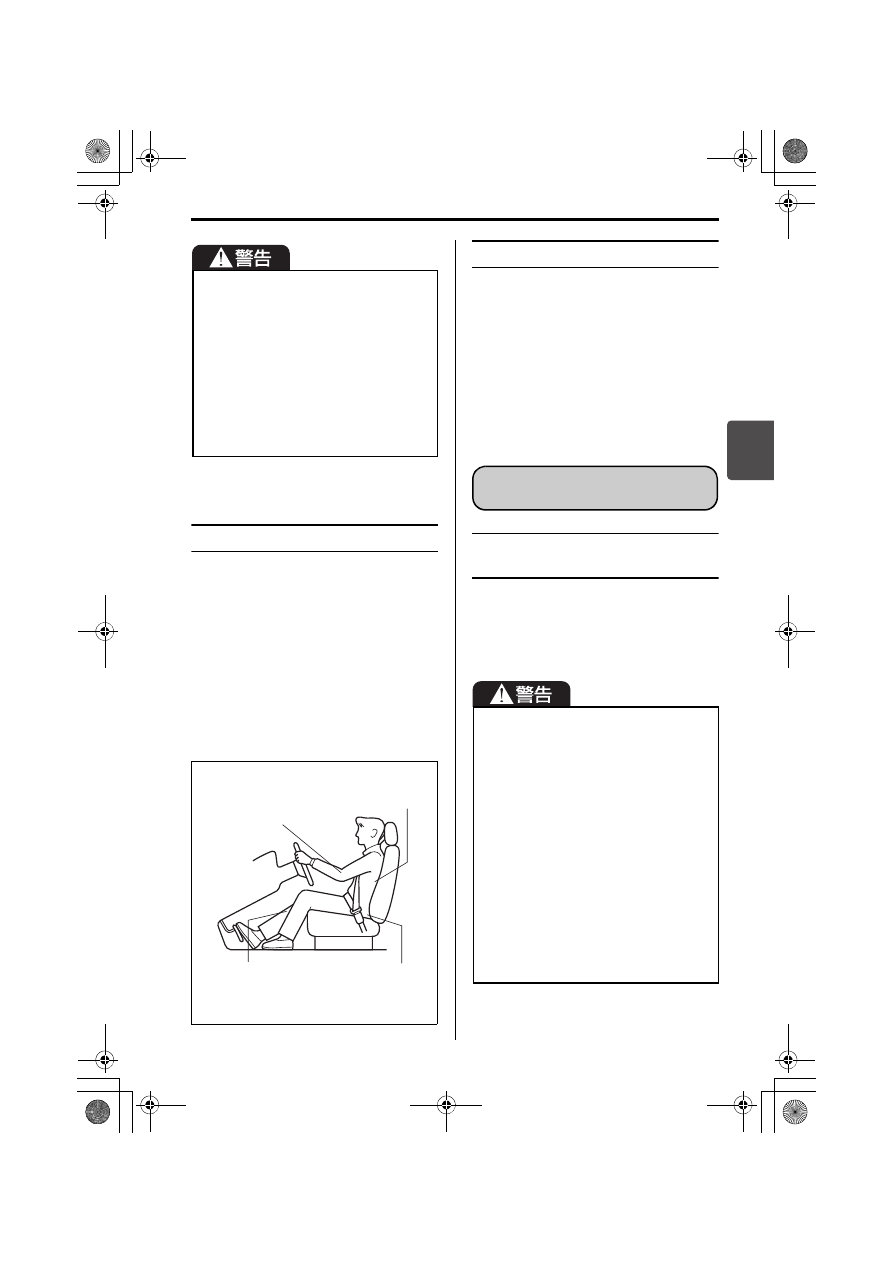

着座姿勢

運転者および助手席の同乗者は、シート
に奥深くすわり、背もたれに背中を軽く
つけてください。また、シートを前方に
出しすぎないようにシートの位置を調節
してください。
とくに助手席の同乗者は、後席の同乗者
のさまたげにならない位置までシートを
後方に移動し、助手席SRSエアバッグか
らできるだけ離れてすわってください。
→ 3-28ページ(正しい運転姿勢)

74P0210

お子さま用シートの取り付け

→ 2-8 ページ(お子さま用シートの使

用について)

→ 3-56 ページ(お子さま用シートの

シートベルトによる固定)

→ 3-49 ページ(お子さま用シートの

選択について)

SRS エアバッグシステムを正
常に機能させるために

SRSエアバッグがふくらむ範囲にものが
あると、ものが飛ばされたり SRS エア
バッグが正常にふくらまなくなったりす
るおそれがあります。

エアバッグの収納部分に傷がついて
いたり、ひび割れがあったりすると
きは、スズキサービス工場で交換し
てください。エアバッグが正常に作
動しないおそれがあります。

エアバッグの収納場所を強打したり、
衝撃を加えたりしないでください。エ
アバッグが正常に作動しなくなった
り誤ってふくらんだりして、思わぬ
傷害を受けるおそれがあります。

ɅȫȟᢌȢ௽ȟ
ɝʙʽʓʵ଩ͽ
ȟഒȾᚐȽțɞ

ᑔ˹ɥᑔɕȲɟ
ȾᢌȢȷȤɞ

ɅȩȟͩɆȠɜȭ
ʤʊʵ᭒ɥᡍɓȻȠȾ
ͺᛀȟȕɞ

ʁ˂ʒȾ
຅ȢȬɢɞ

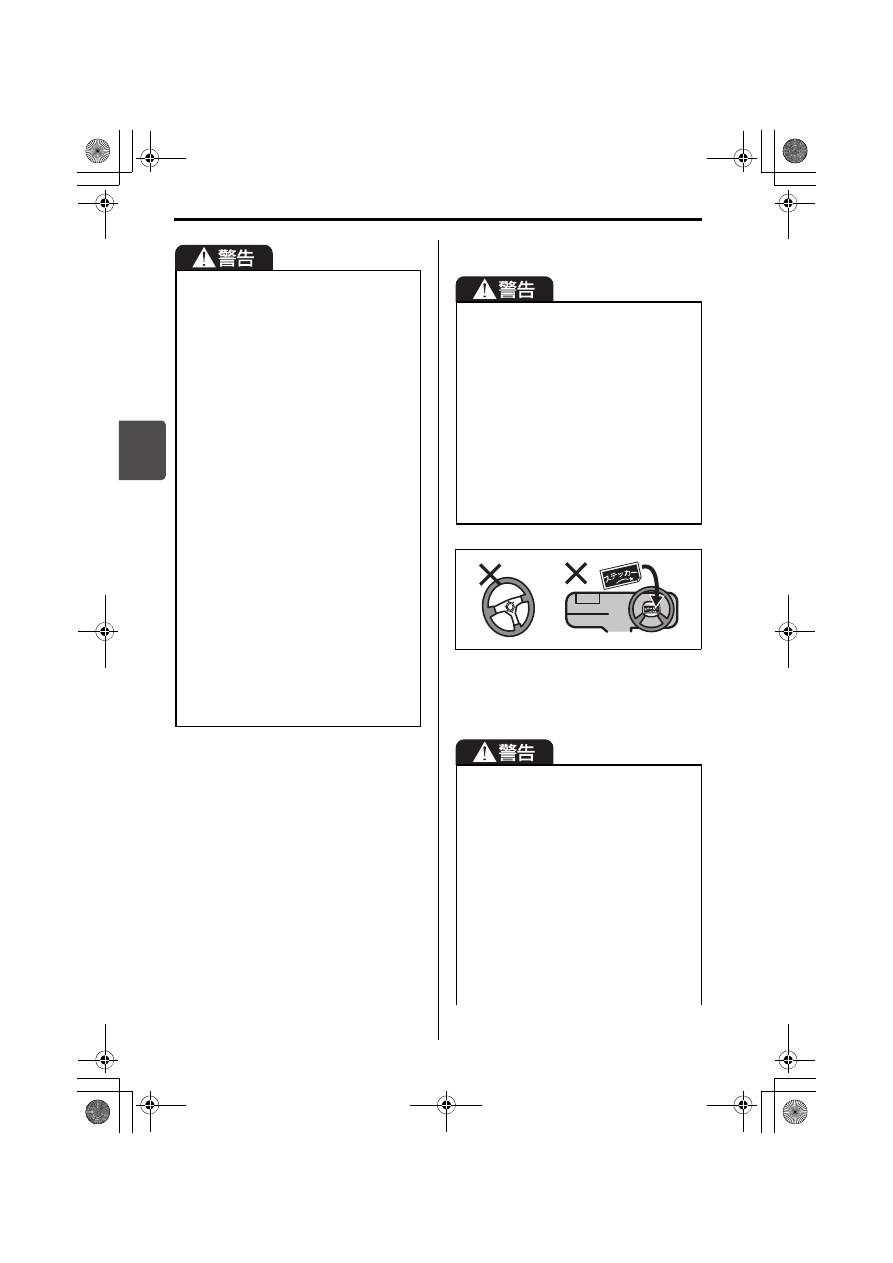

サスペンションを改造しないでくだ
さい。車高やサスペンションの硬さ
が変わると、SRS エアバッグの誤作
動の原因になります。

車両前部にグリルガードなどを装着
するときは、スズキ販売店またはス
ズキ代理店にご相談ください。車両
前部を改造すると、SRS エアバッグ
が正常に作動しなくなるおそれがあ
ります。

無線機などを取り付けるときは、ス
ズキ販売店またはスズキ代理店にご
相談ください。無線機の電波などが
SRS エアバッグのコンピューターに
悪影響をあたえるおそれがあります。

SRSエアバッグシステムの

取扱い

000.book  43 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/SRSエアバッグ

3-44

3

■ 運転席SRSエアバッグについて

80J094

■ 助手席SRSエアバッグについて

SRS エアバッグが作動しない程度の
事故であっても、事故後はスズキサー
ビス工場で点検を受けてください。シ
ステム本来の機能が損なわれている
と、万一のときに SRS エアバッグの
効果が十分に発揮できないおそれが
あります。

SRS エアバッグは、その機能に影響
をあたえる部品に手を加えると、思
いがけないときにふくらんだり、必
要なときに正常に作動しなくなった
りすることがあります。次のような
場合は、システムに悪影響をおよぼ
しますので、事前にスズキ販売店ま
たはスズキ代理店にご相談ください。
・ハンドルの取り外し、ハンドルま

わりの修理など

・インパネまわり、センターコンソー

ル付近の修理および電気配線の修理

・オーディオ用品などの取り付け
・ダッシュボード周辺の板金塗装お

よび修理

・前席シートの交換およびシートま

わりの修理

・センターピラーまわりの修理

ハンドルにもたれかかるなどして、
SRS エアバッグ収納部に手や顔、胸
などを近づけないでください。SRS
エアバッグが作動したときの強い衝
撃で、重大な傷害を受けるおそれが
あります。

ハ ン ド ル を 交 換 す る、ハ ン ド ル の
パッド部にステッカーを貼る、色を
ぬる、カバーで覆うなどの改造をし
ないでください。万一のときに SRS
エアバッグが正常にふくらまなくなる
おそれがあります。

助手席に乗車するときや、お子さまを
乗せるときは、必ず次のことをお守り
ください。守らないと SRS エアバッ
グが作動したときの強い衝撃で、重大
な傷害を受けるおそれがあります。
・インパネの SRS エアバッグ収納部

に手足を置いたり、顔や胸などを
近づけたりしないでください。

・お子さまを SRS エアバッグ収納部

の前に立たせたり、ひざの上に抱い
てすわったりしないでください。お
子さまは後席に乗せて、シートベル
トを着用させてください。

000.book  44 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/SRSエアバッグ

3-45

3

作動したとき

エアバッグは、高温のガスで瞬時にふ
くらみます。事故の発生状況や乗員の
姿勢によっては、擦過傷、打撲、やけ
どなどを負うことがあります。

ふくらんだエアバッグは、すぐにしぼ
む構造になっています。

80J095

・商用タイプ車の場合、シートベル

トを正しく装着できないお子さま
は、お子さま用シートをご使用の
うえ、助手席に乗せてください。
また、助手席は一番後ろに下げ、
お子さま用シートは前向きに取り
付けてください。

・乗用タイプ車の場合、シートベル

トを正しく着用できないお子さま
は、お子さま用シートをご使用の
うえ、後席に乗せてください。
 2-8 ページ(お子さま用シー

トの使用について)

→ 3-49ページ(お子さま用シー

トの選択について)

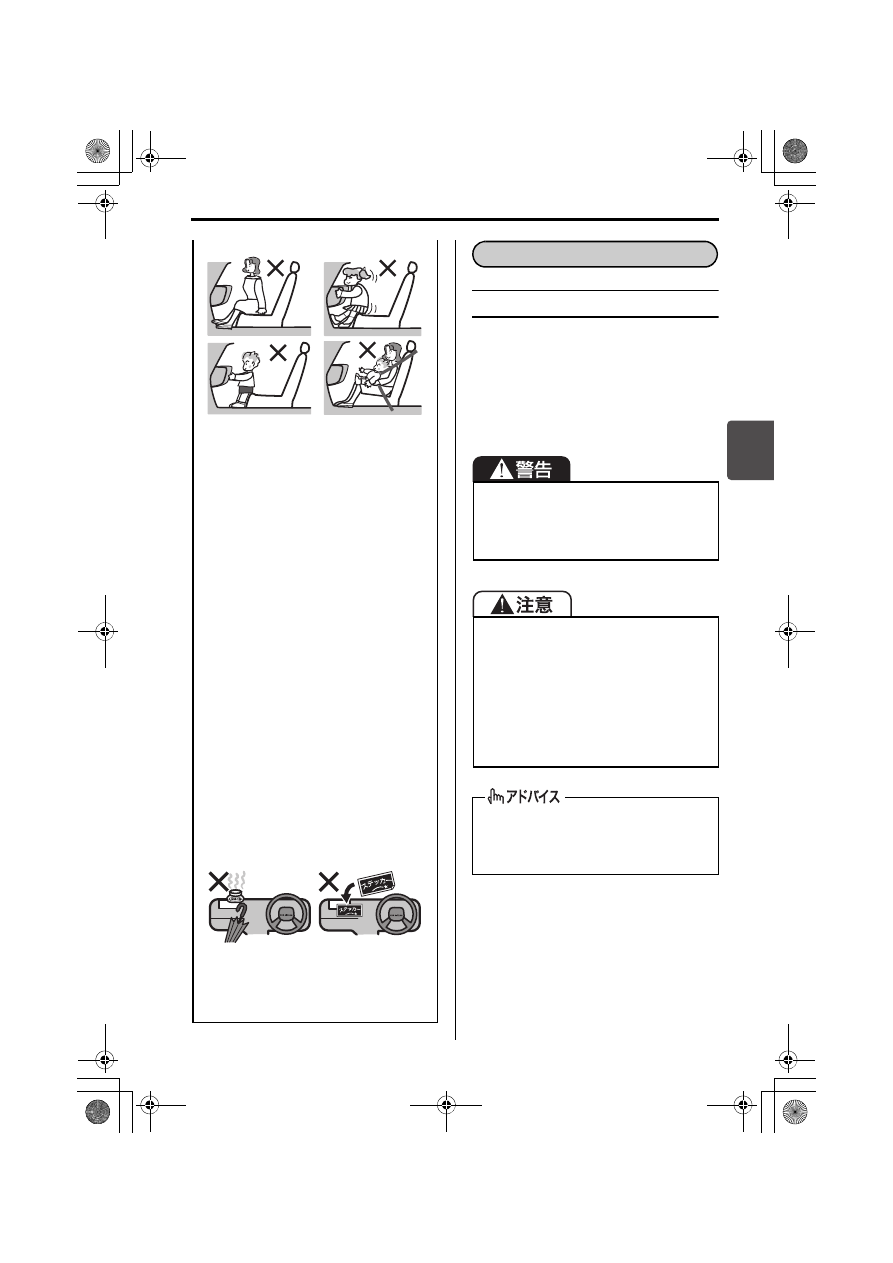

エアバッグ収納部およびその周辺に
は、ステッカーを貼ったり色をぬっ
たりしないでください。また、アクセ
サリーや芳香剤、ETC 車載器やポー
タブルカーナビなどを取り付けたり
置いたり、傘などを立てかけたりし
ないでください。

80J096

フロントガラスやルームミラーにア
クセサリー(スズキ純正用品を除く)
などを取り付けないでください。

エアバッグが作動したあとは、エア
バッグの構成部品に触れないでくださ
い。作動直後は構成部品が熱くなり、
やけどのおそれがあります。

エアバッグが作動すると大きな音がし
て白い煙のようなガスが出ますが、火
災ではありません。また、人体への影
響もありません。
ただし、残留物が目や皮膚などに付着
したときは、できるだけ早く水で洗い
流してください。皮膚の弱い方などは、
まれに皮膚を刺激する場合があります。

作動したプリテンショナーおよびエア
バッグは再使用できません。スズキ
サービス工場で交換してください。

SRSエアバッグシステムの作動

000.book  45 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/SRSエアバッグ

3-46

3

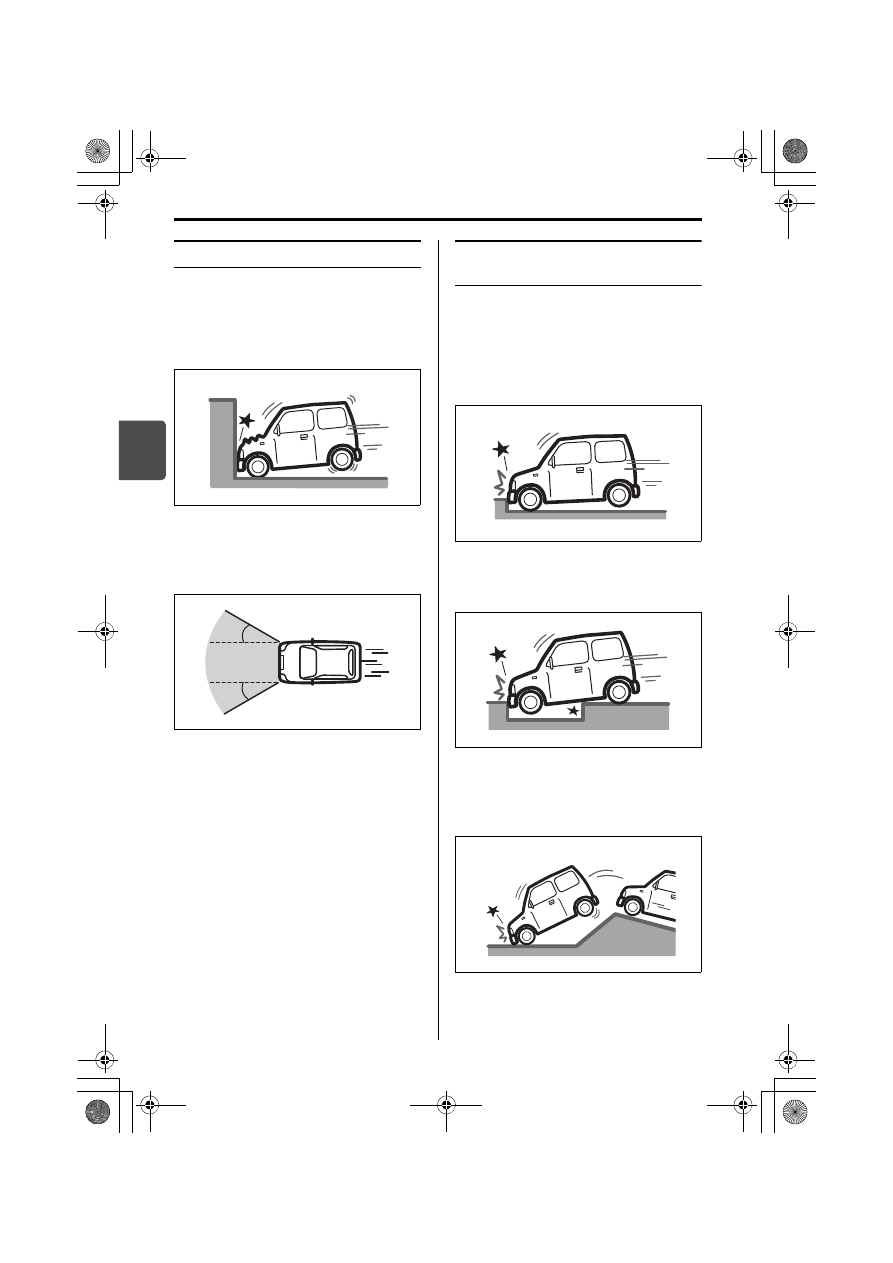

こんなとき作動します

■ 運転席・助手席SRSエアバッグ

衝突しても変形や移動をしない構造物
(コンクリートの壁など)に、約 25
km/h以上の速度で正面衝突したとき

80J097

車両の前方約 30゜以内の方向から、
上図と同等の強い衝撃を受けたとき

80J098

こんなとき作動することが
あります

■ 運転席・助手席SRSエアバッグ

車体下部に強い衝撃

を受けると、多くの

場合作動します。

縁石や中央分離帯などに衝突したとき

80J099

深い穴や溝などに落ちたとき

80J100

ジャンプして地面にぶつかったり、道
路から落下したりしたとき

80J101

ጙ³°ā

ጙ³°ā

000.book  46 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/SRSエアバッグ

3-47

3

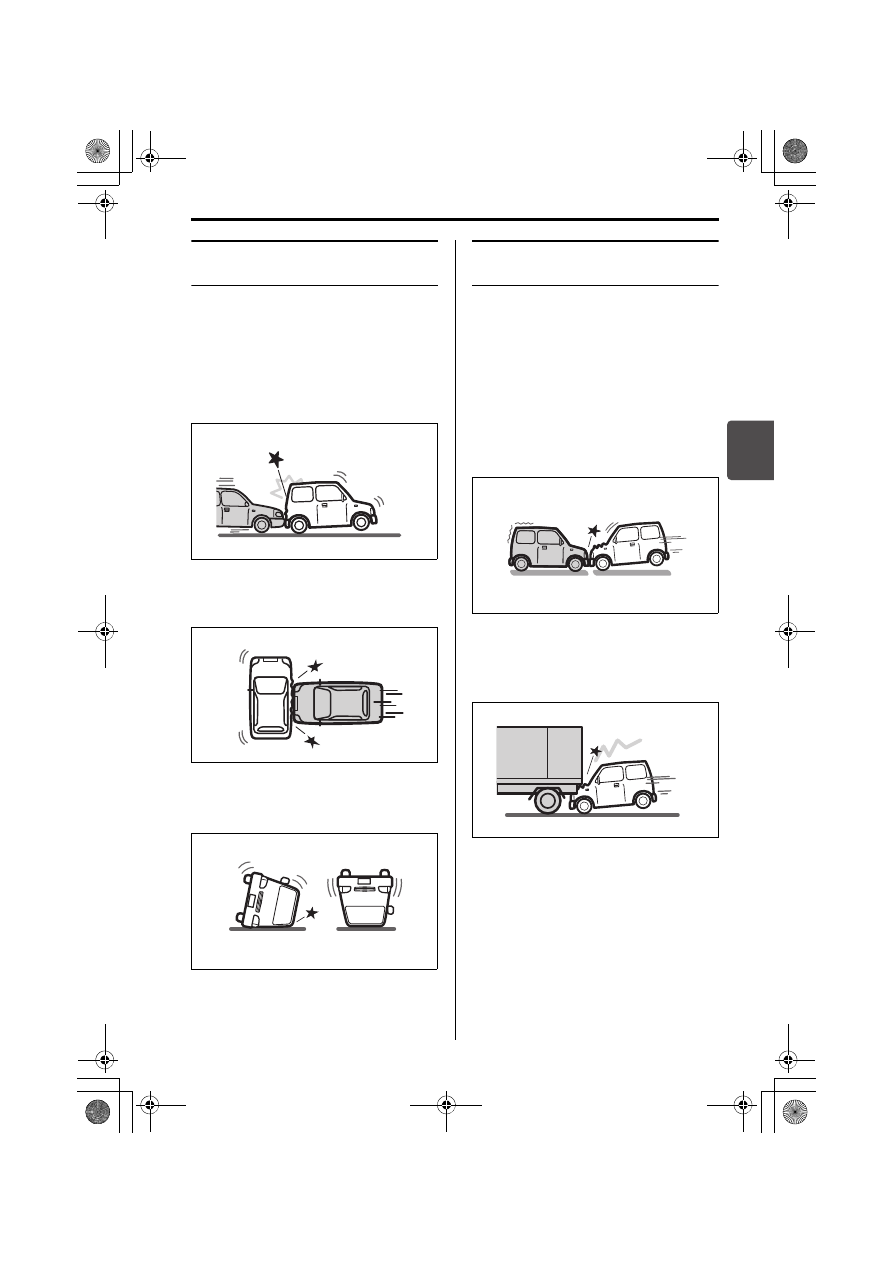

こんなとき、衝撃が強いと
作動する場合もあります

■ 運転席・助手席SRSエアバッグ

後方、横方向からの衝突、横転などでは
基本的に作動しませんが、衝撃が強いと
まれに作動する場合があります。

後方からの衝突

80J120

横方向からの衝突

80J119

横転や転覆をしたとき

80J110

こんなとき作動しないことが
あります

■ 運転席・助手席SRSエアバッグ

衝突の相手が移動したり、車体が大きく
変形したりして衝撃が吸収されたとき
や、衝突の角度が前方約 30゜を超える
とき、多くの場合は作動しません。

停車している同程度の重さの車に、
50 km/h程度、もしくはそれ以下の速
度で正面から衝突したとき

80J102

トラックの荷台の下などへもぐり込ん
だとき

80J103

000.book  47 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/SRSエアバッグ

3-48

3

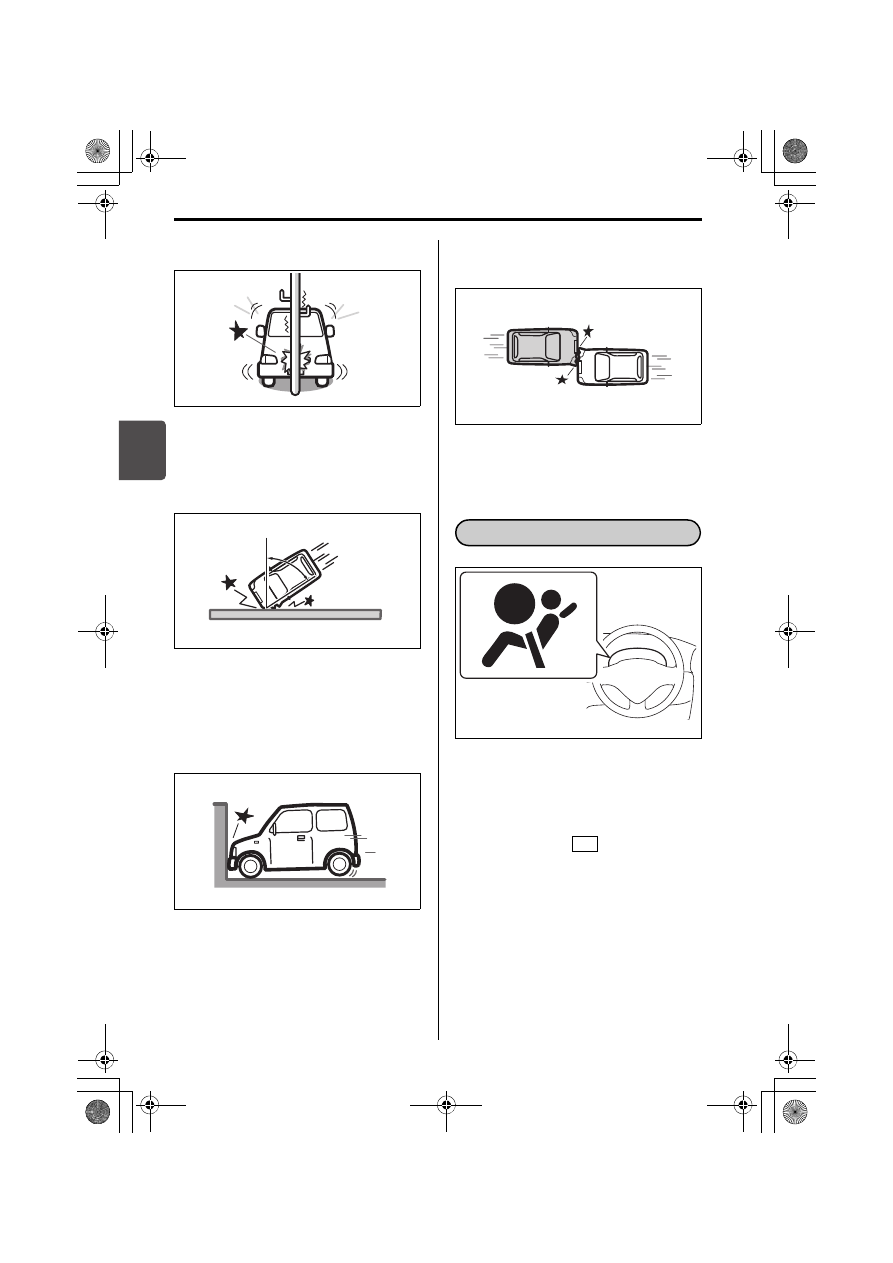

電柱や立木などに衝突したとき

80J104

前方約30゜を超える角度で、コンクリー
トの壁やガードレールなどに衝突した
とき

80J105

衝突時に変形、移動しないコンクリー
トのような固い壁に正面衝突したとき
であっても衝突速度が約25 km/h以下
のとき

80J106

衝突の方向が車両の中心からずれたと
き(オフセット衝突)

80J107

81M30841

メーターパネル内にあります。

SRS エアバッグ、シートベルトプリテ
ンショナーが作動したとき、または電
子制御システムに異常があると、エン
ジンスイッチが

 のときに点灯し

ます。
→ 1-10ページ(警告灯・表示灯)

ጙ³°āᠯ

SRSエアバッグ警告灯

ON

000.book  48 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/お子さま用シート

3-49

3

作動していないエアバッグを廃棄すると
きは、決められた手順で作動させてから
廃棄する必要があります。

80J112

お子さま用シートは、この項目をよく
読んだうえで、お子さまの年齢や体格
にあった適切なものを選んでくださ
い。

2-6 ページ

の「お子さまを乗せるとき

」もよくお読みください。

乗用タイプ車は、2006年10月1日施行
の新保安基準に適合した ISOFIX 対応
チ ャ イ ル ド シ ー ト 固 定 専 用 金 具

(ISOFIX アンカーおよびテザーアン

カー)を装備しています。

(ただし、商

用タイプ車は装備していません)
→ 3-58ページ(ISOFIX対応チャイ

ルドシート固定専用金具)

UN R44 の基準に適合するお
子さま用シートの認証マーク
について

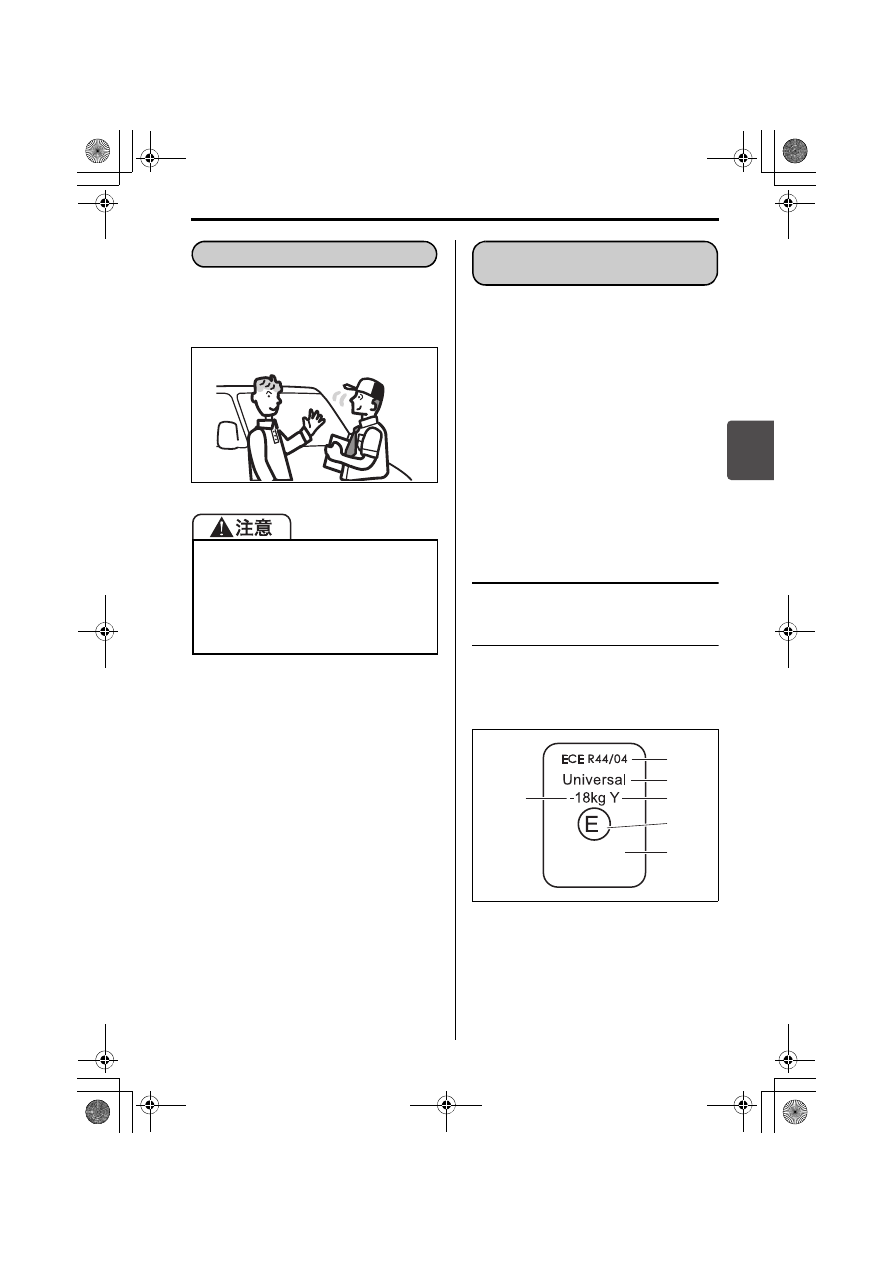

UN R44(※1)の基準に適合するお子
さま用シートには、次のような認証マー
クが表示されています。

51K1022

エアバッグを廃棄するときや、装備車
を廃車するときは、スズキ販売店また
はスズキ代理店にご相談ください。正
しく取り扱わないと、エアバッグが思
いがけないときにふくらんで、けがを
することがあります。

廃棄と廃車

(1) 法規番号(※2)
(2) お子さま用シートのカテゴリー(※3)
(3) 対象となるお子さまの体重範囲
(4) 装置の仕様
(5) お子さま用シートを認可した国番号
(6) お子さま用シートの認可番号

お子さま用シート

お子さま用シートの選択

について

(6)

(5)

(4)

(3)

(2)

(1)

000.book  49 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/お子さま用シート

3-50

3

前図の認証マークは代表例です。

※1 UN  R44 とは、お子さま用シート

に関する国際法規です。

※2 お子様用シート本体の認証マーク

にECEとありますが、内容はUNと
同じです。

※3 前 図 の「Universal」は、汎 用 カ

テゴリーの認可であることを表し
ます。

UN R44 の基準に適合するお
子さま用シートの、座席位置
別適合性一覧表の見かた

→ 3-53 ページ(UN R44 の基準に適

合するお子さま用シートの、座席位
置別適合性一覧表)

■ 質量グループについて

UN  R44 の基準に適合するお子さま用
シートは、次の5種類に分類されます。

代表的なお子さま用シートには、次の
ようなものがあります。

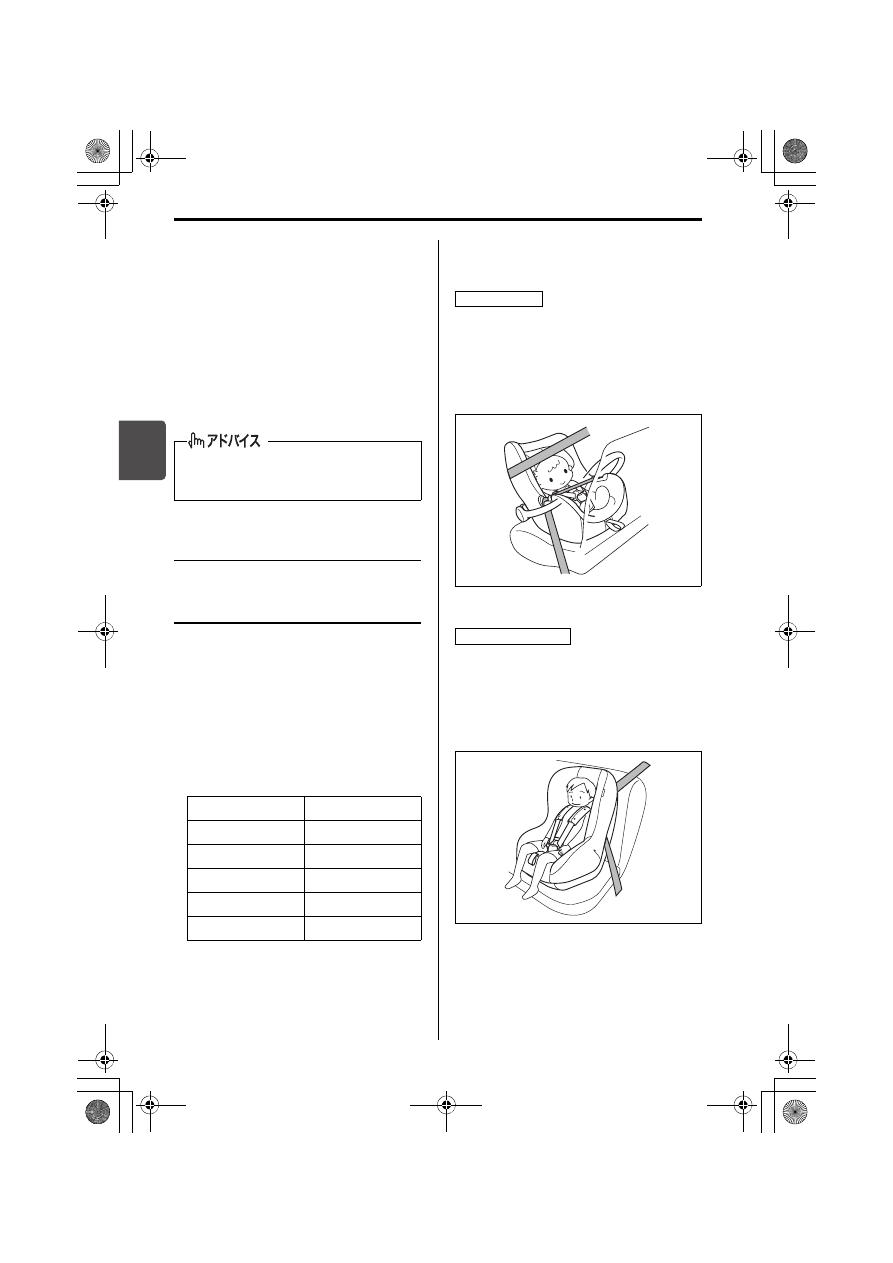

後ろ向き、または横向き装着のお子さま
用シートで、首がすわっていないお子さ
ま、ひとりすわりのできないお子さまに
使用します。UN R44 基準のグループ
0

、0+に相当します。

64L30810

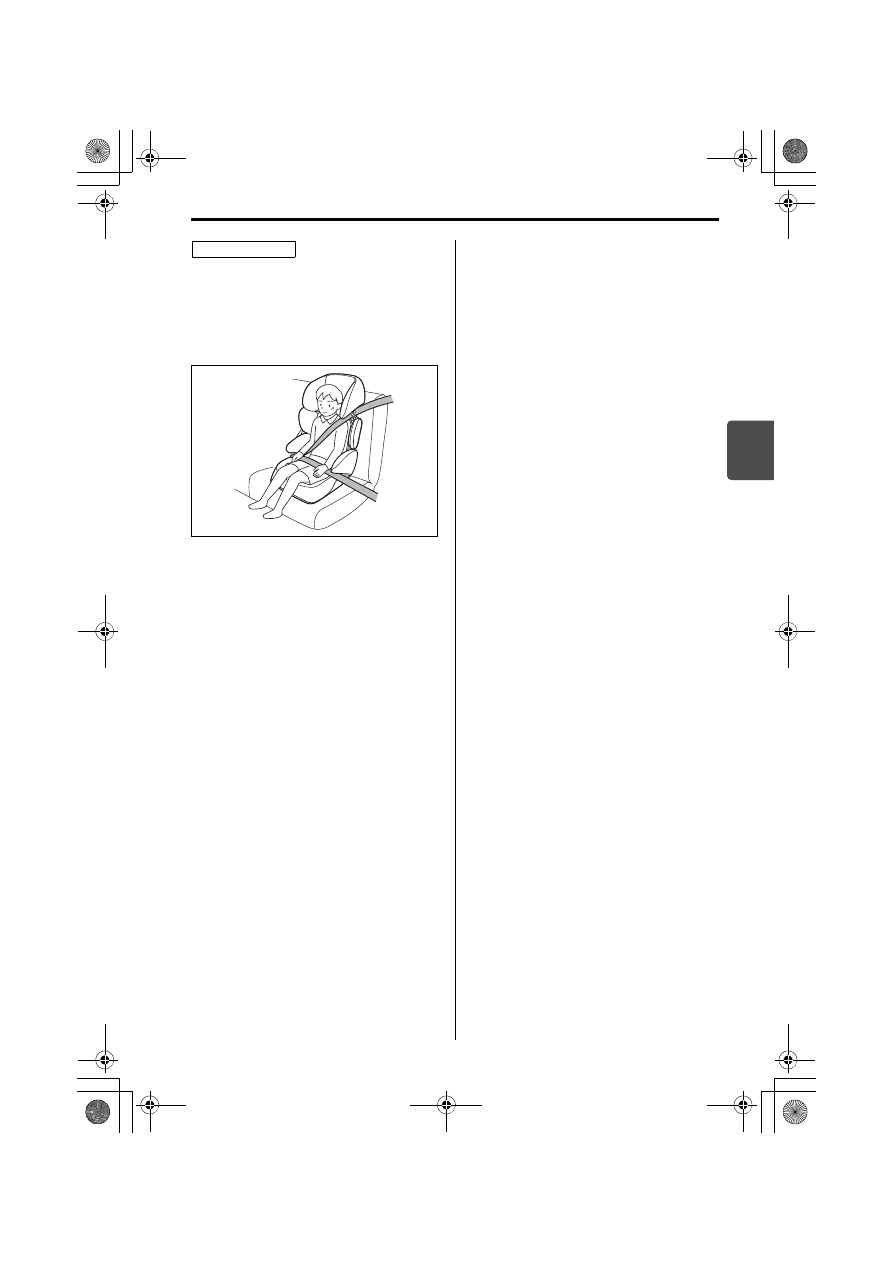

前向き装着のお子さま用シートで、シー
トベルトが首やあごにかかるときや、腰
骨にかからないようなお子さまに使用し
ます。UN R44 基準のグループⅠに相当
します。

64L30820

この車のスズキ純正お子さま用シート
は、UN R44の基準に適合しています。

質量グループ

お子さまの体重

グループ0

10kgまで

グループ0+

13kgまで

グループⅠ

9~18kg

グループⅡ

15~25kg

グループⅢ

22~36kg

ベビーシート

チャイルドシート

000.book  50 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/お子さま用シート

3-51

3

前向き装着のお子さま用シートで、シー
トベルトが首やあごにかかるときや、腰
骨にかからないようなお子さまに使用し
ます。UN R44 基準のグループⅡ、Ⅲに
相当します。

64L30830

ジュニアシート

000.book  51 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/お子さま用シート

3-52

3

■ ISOFIXタイプのお子さま用シートの、サイズ等級について

サイズ等級は、お子さま用シートに表示される分類記号です。次の一覧表をご覧くださ
い。

※キャリコットとは、お子さまを寝かせた姿勢で横向きに取り付けることができるベ

ビーシートの一つです。
詳しくは、お子さま用シートの製造元または販売店にご相談ください。

サイズ等級

説明

A

ISO/F3

全高前向き幼児用チャイルドシート

B

ISO/F2

低型前向き幼児用チャイルドシート

B1

ISO/F2X

低型前向き幼児用チャイルドシート
(ISO/F2とは別形状)

C

ISO/R3

大型後ろ向き幼児用チャイルドシート

D

ISO/R2

小型後ろ向き幼児用チャイルドシート

E

ISO/R1

後ろ向き乳児用チャイルドシート

F

ISO/L1

左向き位置用チャイルドシート(キャリコット※)

G

ISO/L2

右向き位置用チャイルドシート(キャリコット※)

000.book  52 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/お子さま用シート

3-53

3

UN R44の基準に適合するお子さま用シートの、座席位置別適合性
一覧表

■ シートベルトによる固定(商用タイプ車)

<上表に記入する文字の説明>
U

:この質量グループでの使用を許可された汎用(ユニバーサル)カテゴリーのお子

さま用シートに適しています。

UF :この質量グループでの使用を許可された汎用(ユニバーサル)カテゴリーの前向

きお子さま用シートに適しています。

X

:お子さま用シートの取り付けには適していません。

シートベルトを使用してお子さま用シートを取り付けるときは、3-56 ページの「お
子さま用シートのシートベルトによる固定

」をお読みください。

質量グループ

着席位置

助手席

後席

グループ0

(10kgまで)

X

X

グループ0+

(13kgまで)

X

X

グループⅠ

(9~18kg)

UF

X

グループⅡ

(15~25kg)

UF

X

グループⅢ

(22~36kg)

UF

X

表に記載されていないお子さま用シートを使用する場合は、お子さま用シートの製
造元または販売店にご相談ください。

取り付けるときは、お子さま用シートに付属の取扱説明書をあわせてお読みくださ
い。

000.book  53 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/お子さま用シート

3-54

3

■ シートベルトによる固定(乗用タイプ車)

<上表に記入する文字の説明>
U

:この質量グループでの使用を許可された汎用(ユニバーサル)カテゴリーのお子

さま用シートに適しています。

UF :この質量グループでの使用を許可された汎用(ユニバーサル)カテゴリーの前向

きお子さま用シートに適しています。

X

:お子さま用シートの取り付けには適していません。

ートベルトを使用してお子さま用シートを取り付けるときは、3-56 ページの「お
子さま用シートのシートベルトによる固定

」をお読みください。

ISOFIX タイプのお子さま用シートの種類によっては、上表の質量グループでの使用
に適していても、取り付けができない場合があります。詳しくは、3-55 ページの
「ISOFIX 対応チャイルドシート固定専用金具による固定(乗用タイプ車のみ)」を
お読みください。

質量グループ

着席位置

助手席

後席

ワークス以外

ワークス

グループ0

(10kgまで)

X

X

U

グループ0+

(13kgまで)

X

X

U

グループⅠ

(9~18kg)

UF

UF

UF

グループⅡ

(15~25kg)

UF

X

UF

グループⅢ

(22~36kg)

UF

X

UF

表に記載されていないお子さま用シートを使用する場合は、お子さま用シートの製
造元または販売店にご相談ください。

取り付けるときは、お子さま用シートに付属の取扱説明書をあわせてお読みくださ
い。

000.book  54 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/お子さま用シート

3-55

3

■ ISOFIX対応チャイルドシート固定専用金具による固定(乗用タイプ

車のみ)

<上表に記入する文字の説明>
IUF :この質量グループでの使用を許可された汎用(ユニバーサル)カテゴリーの

ISOFIX対応前向きお子さま用シートに適しています。

IL :この質量グループでの使用を許可された準汎用(セミユニバーサル)カテゴリー

の「スズキ純正ベビーシート」に適しています。

X

:ISOFIX 対応お子さま用シートの取り付けには適していません。固定専用金具を

使わずにシートベルトを使用して固定してください。3-56 ページの「お子さま
用シートのシートベルトによる固定

」をお読みください。

N.A.:この位置にはチャイルドシート固定専用金具が装備されていないため、ISOFIX

タイプのお子さま用シートを取り付けることはできません。

チャイルドシート固定専用金具を使用してお子さま用シートを取り付けるときは、
3-58ページ

の「ISOFIX対応チャイルドシート固定専用金具」をお読みください。

質量グループ

サイズ等級

チャイルドシート固定専用金具の位置

助手席

後席

キャリコット

F

ISO/L1

N.A.

X

G

ISO/L2

N.A.

X

グループ0(10kgまで)

E

ISO/R1

N.A.

IL

グループ0+(13kgまで)

E

ISO/R1

N.A.

IL

D

ISO/R2

N.A.

IL

C

ISO/R3

N.A.

IL

グループⅠ(9~18kg)

D

ISO/R2

N.A.

IL

C

ISO/R3

N.A.

IL

B

ISO/F2

N.A.

IUF

B1

ISO/F2X

N.A.

IUF

A

ISO/F3

N.A.

IUF

グループⅡ(15~25kg)

N.A.

X

グループⅢ(22~36kg)

N.A.

X

表に記載されていないお子さま用シートを使用する場合は、お子さま用シートの製
造元または販売店にご相談ください。

取り付けるときは、お子さま用シートに付属の取扱説明書をあわせてお読みくださ
い。

000.book  55 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/お子さま用シート

3-56

3

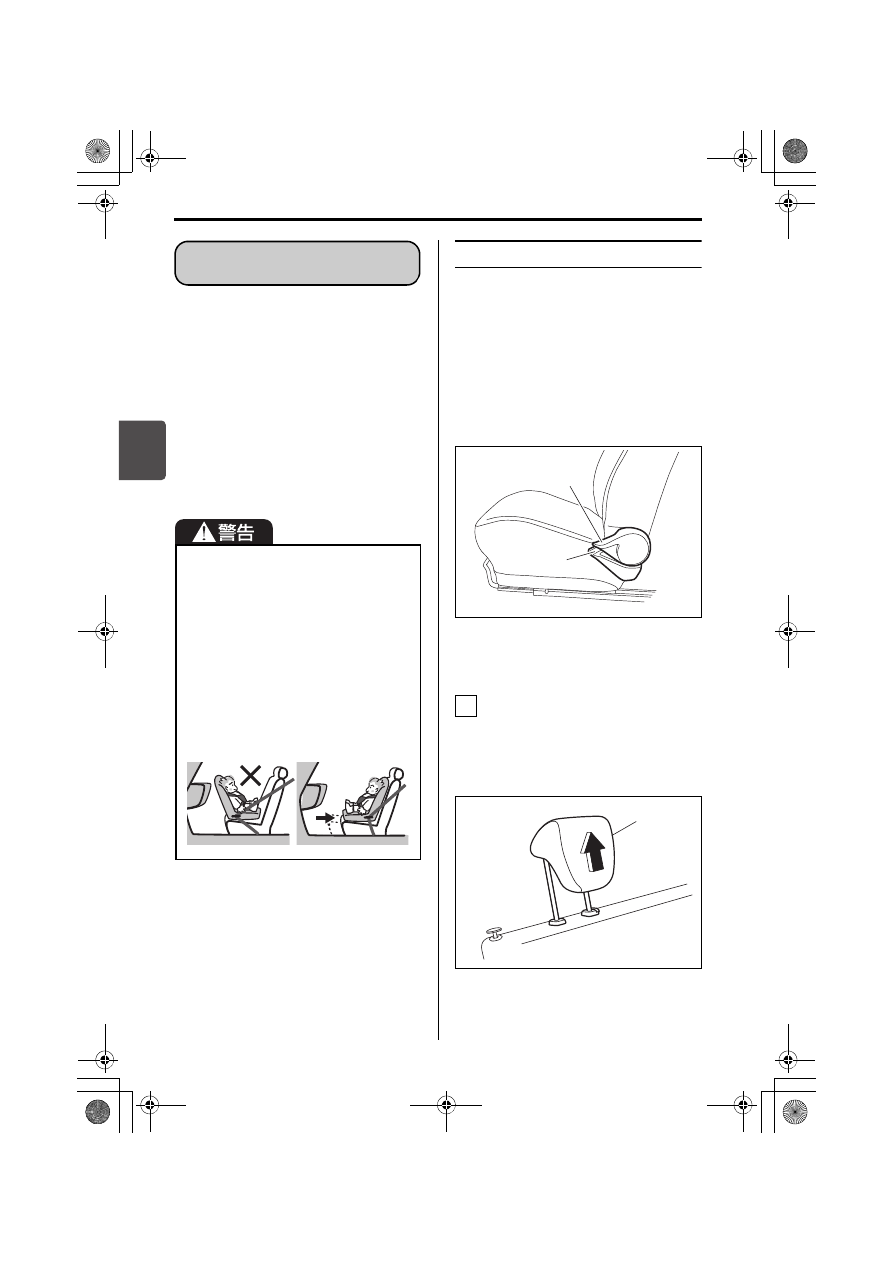

お子さま用シートは、お子さまの年齢
や体格にあった適切なものを選んでく
ださい。
 3-49 ページ(お子さま用シート

の選択について)

乗用タイプ車の場合、ISOFIXタイプの
お子さま用シート(別売り)を取り付
けるときは、3-58ページの「ISOFIX
対応チャイルドシート固定専用金具

をお読みください。

固定のしかた

この項目では、お子さま用シートを後席
に取り付ける手順を説明しています。助
手席に取り付ける場合は、次のこともあ
わせて確認してください。

助手席は、一番後ろに下げてください。

下図のリクライニングレバー(1)と
カバー(2)の間にシートベルトを通
さないでください。

74P30800

上図の助手席は代表例です。お車のタ
イプにより異なります。

ヘッドレスト(タイプ別装備)(3)
は、お子さま用シートに当たらない
高さに調節するか取り外します。
→ 3-31ページ(ヘッドレストの高

さ調節と取り外し・取り付け)

74P30810

上図の後席は代表例です。お車のタイ
プにより異なります。

助手席には、ベビーシートなどの後
ろ向きお子さま用シートを取り付け
ないでください。助手席 SRS エア
バッグがふくらむと、お子さま用シー
トの背面に強い衝撃が加わり、生命
に関わる重大な傷害を受けるおそれ
があります。

やむをえず助手席にチャイルドシー
トおよびジュニアシートを取り付け
る と き は、助 手 席 を 一 番 後 ろ に 下
げ、前向きに取り付けてください。

80J027

お子さま用シートの

シートベルトによる固定

(1)

(2)

1

(3)

000.book  56 ページ  2015年11月2日 月曜日 午前10時20分

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     6      7      8      9     ..
