CAUTION

Do not carry spray cans, containers
with flammable or corrosive liquids
or any other dangerous items inside
the vehicle.

NOTE

For better fuel economy, do not carry
unneeded cargo.

&

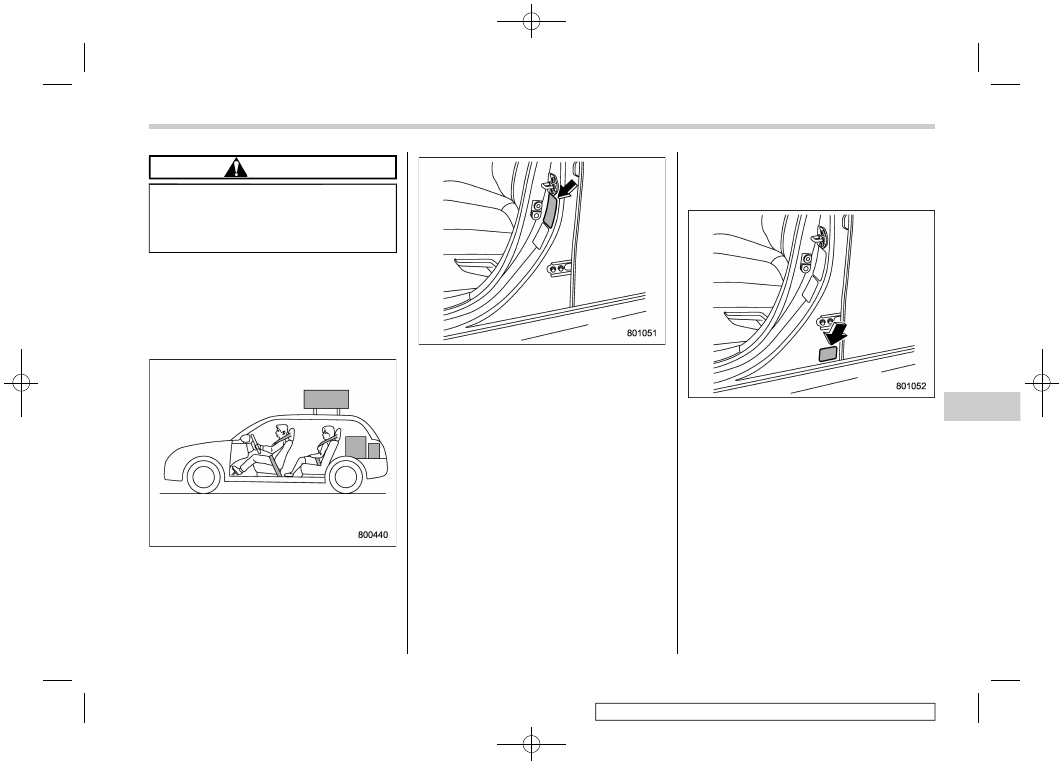

Vehicle capacity weight

Vehicle placard

The load capacity of your vehicle is
determined by weight, not by available
cargo space. The maximum load you can
carry in your vehicle is shown on the
vehicle placard attached to the driver’s
side door pillar. It includes the total weight
of the driver and all passengers and their
belongings, any optional equipment such
as a trailer hitch, roof rack or bike carrier,
etc., and the tongue load of a trailer.

&

GVWR and GAWR (Gross Ve-
hicle Weight Rating and
Gross Axle Weight Rating)

Certification label

The certification label attached to the
bottom of driver’s side door pillar shows
GVWR (Gross Vehicle Weight Rating) and
GAWR (Gross Axle Weight Rating).

The GVW (Gross Vehicle Weight) must
never exceed the GVWR. GVW is the
combined total of weight of the vehicle,
fuel, driver, all passengers, luggage, any
optional equipment and trailer tongue
load. Therefore, the GVW changes de-
pending on the situation. The GVWR
equals Curb Weight (actual weight of your
vehicle – including standard equipment,
fluids, emergency tools and spare tire

– CONTINUED –

Loading your vehicle

395

8

Driving

tips

(398,1)

assembly) plus the vehicle capacity
weight.

In addition, the total weight applied to each
axle (GAW) must never exceed the
GAWR. The front and rear GAWs can be
adjusted by relocating luggage inside the
vehicle.
Even if the total weight of your luggage is
lower than the vehicle capacity weight,
either front or rear GAW may exceed the
GAWR, depending on the distribution of
the luggage.
When possible, the load should be evenly
distributed throughout the vehicle.

If you carry heavy loads in the vehicle, you
should confirm that GVW and front and
rear GAWs are within the GVWR and
GAWR by putting your vehicle on a vehicle
scale, found at a commercial weighing
station.

Do not use replacement tires with a lower
load range than the originals because they
may lower the GVWR and GAWR limita-
tions. Replacement tires with a higher load
range than the originals do not increase
the GVWR and GAWR limitations.

&

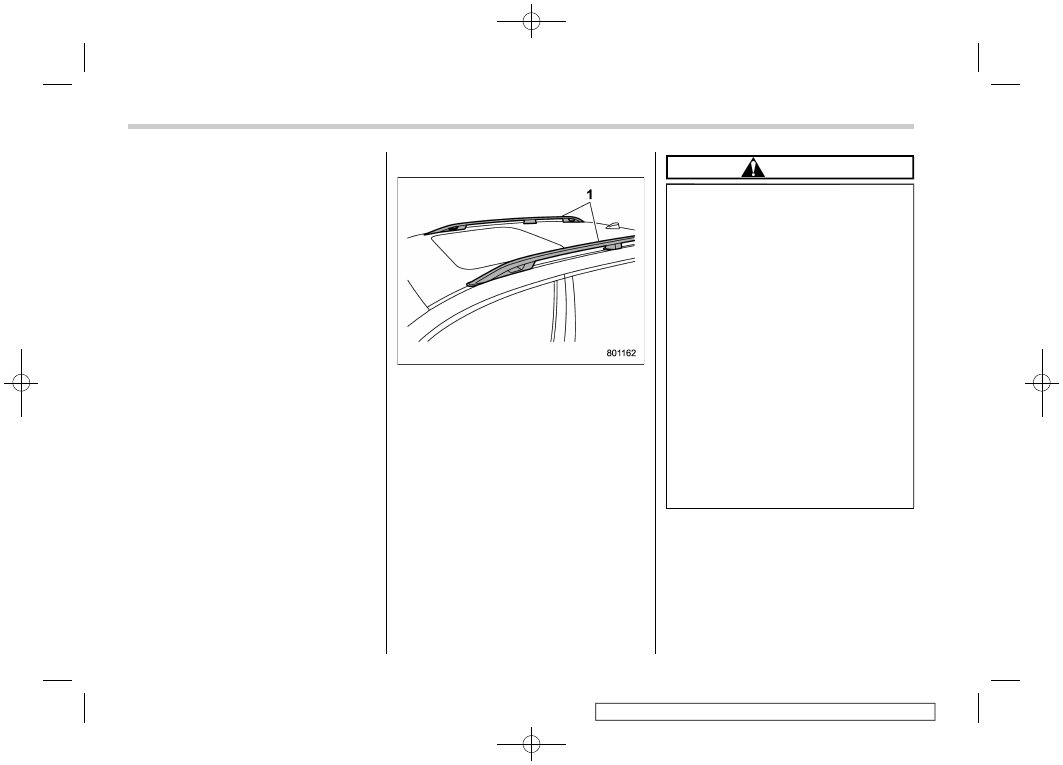

Roof rails (if equipped)

1)

Roof rails

Cargo can be carried on the roof after
securing the crossbars to the roof rails and
installing an appropriate carrying attach-
ment. When installing crossbars and a
carrying attachment, follow the manufac-
turer’s instructions. The roof rail system is
designed to carry loads (cargo, crossbars
and carrying attachment) of no more than
176 lbs (80 kg). Be sure not to exceed
your vehicle’s GVWR and GAWR.

CAUTION

.

When using a carrying attach-

ment, make sure that the total
carrying load of the cargo, cross-
bars and carrying attachment
does not exceed 176 lbs (80 kg).
Overloading may cause damage
to the vehicle. Read the manufac-
turer’s instructions and pay at-
tention to not exceed the load
limit of the parts.

.

For cargo carrying purposes, the

roof rails must be used together
with the SUBARU recommended
crossbars and any appropriate
carrying attachment that may be
needed. The roof rails must never
be used alone to carry cargo.
Otherwise, damage to the roof
or paint, or a dangerous road
hazard due to loss of cargo could
result.

NOTE

Remember that the vehicle’s center of
gravity is altered with the weight of the
load on the roof, thus affecting driving
characteristics.
Drive carefully. Avoid rapid starts, hard
cornering and abrupt stops. Crosswind

Loading your vehicle

396

(399,1)

effects will be increased.

&

Roof tent (models with roof
rails)

WARNING

Adding weight to the vehicle’s roof
can adversely affect handling, brak-
ing, and rollover resistance. The
vehicle must never be driven with a
total roof rail load in excess of 176
lbs (80 kg).

CAUTION

.

The roof rail load limit for sta-

tionary vehicles (700 lbs (317 kg))

applies only when the vehicle is
parked and the load is evenly
distributed left/right and front/
rear and the roof crossbars and
roof tent are tightly secured to
the vehicle. If these conditions
are not met, the load limit will be
lower.

.

The maximum load limit of the

roof crossbars must be obtained
from the manufacturer or retailer
of the roof rack. When driving the
vehicle, the maximum roof rail
load is 176 lbs (80 kg) or the
crossbar load limit (whichever is
lower).

.

Roof tents can only be used on

vehicles originally equipped with
roof rails. Otherwise, damage to
the vehicle’s roof may occur.

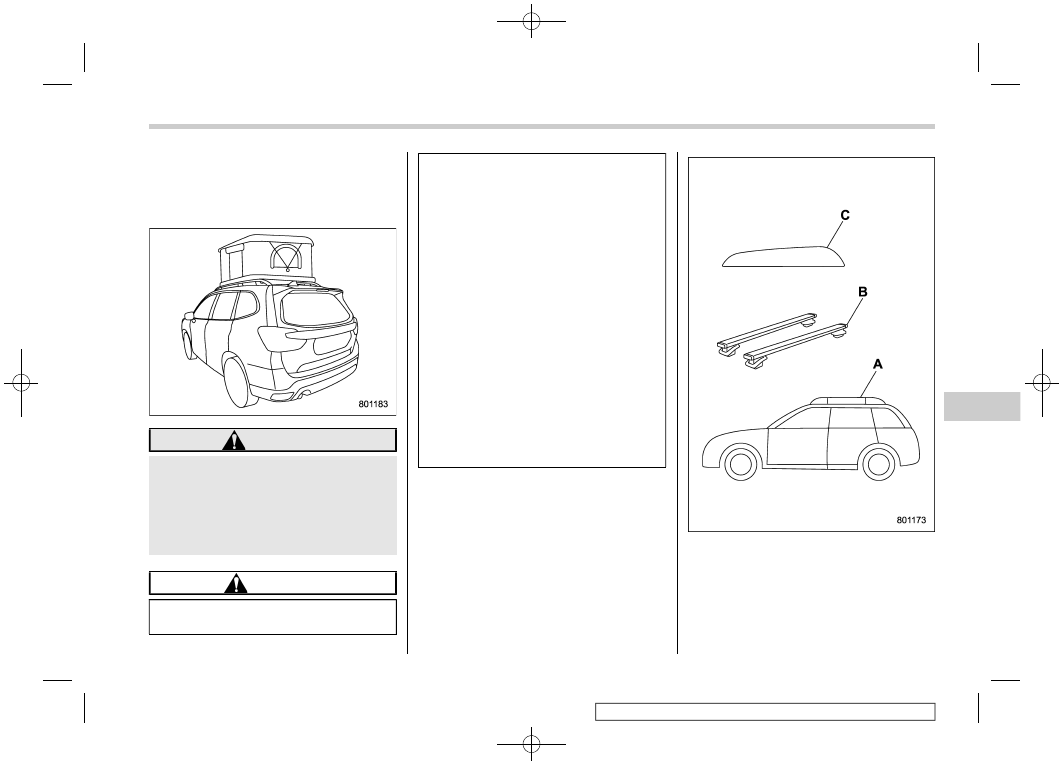

On vehicles equipped with roof rails, roof
tents may be used under certain condi-
tions at your own risk.

!

When driving the vehicle

The total weight on the roof rails, including
the roof crossbars and roof tent, must not
exceed the vehicle’s roof rail load of 176
lbs (80 kg), evenly distributed.

A:

Roof rails

B:

Roof crossbars

C:

Roof tent

B + C < 176 lbs (80 kg)

– CONTINUED –

Loading your vehicle

397

8

Driving

tips

(400,1)

!

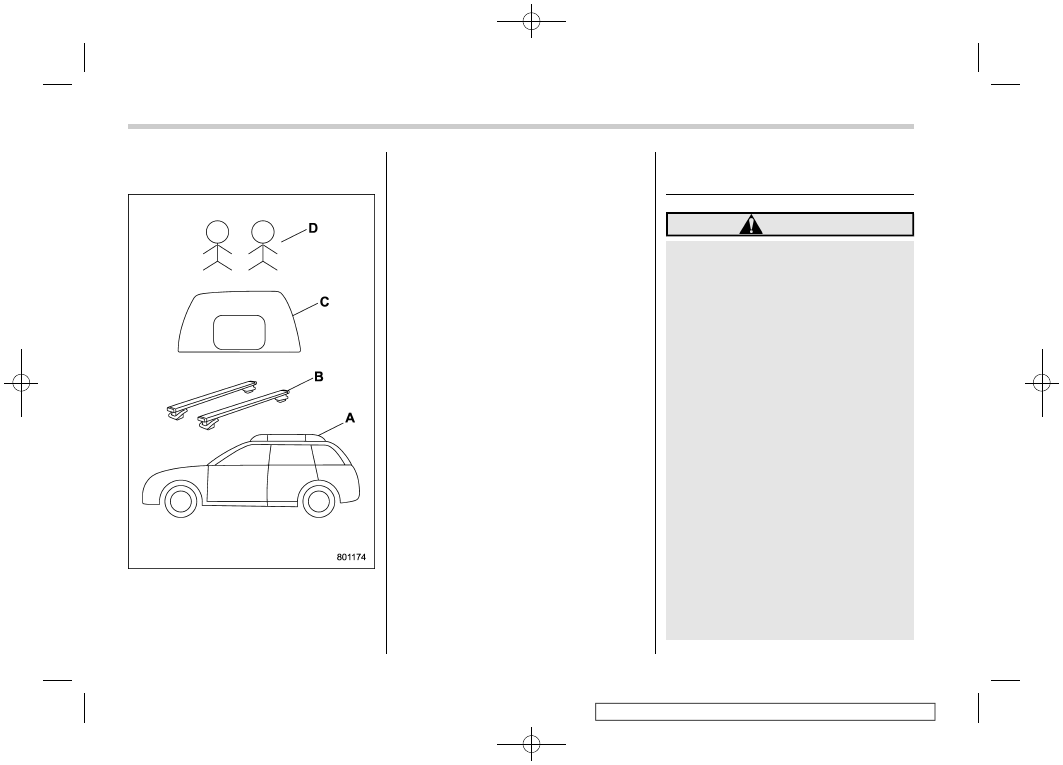

When the vehicle is parked on level
ground

A:

Roof rails

B:

Roof crossbars

C:

Roof tent

D:

Occupants in the roof tent

The total weight on the roof rails –
including the roof crossbars, roof tent,
and all occupants and contents in the roof
tent – must not exceed either the vehicle’s
roof rail load limit (700 lbs (317 kg)), evenly
distributed, or the load limit of the roof
crossbars, whichever is lower.

Load limit of the roof rail (A).
B + C + D < 700 lbs (317 kg)

Exceeding this load limit could cause
damage to the vehicle or racking system.
The vehicle must never be driven with
occupants in the roof tent. Before the
vehicle is driven, occupants and cargo
must be removed from the roof tent and
the roof rail load must be restored to within
the roof rail load limit of 176 lbs (80 kg).
Refer to the user instruction that accompa-
nied the roof tent for important safety
information and instructions on the proper
installation and use of the tent.

8-11. Trailer hitch (dealer op-
tion)

WARNING

.

Never exceed the maximum
weight specified for the trailer
hitch. Exceeding the maximum
weight could cause an accident
resulting in serious personal in-
juries. Permissible trailer weight
changes depending on the situa-
tion. For possible recommenda-
tions and limitations, refer to
“Trailer towing” FP401.

.

Trailer brakes are required when

the towing load exceeds 1,000 lbs
(453 kg). Be sure your trailer has
safety chains and that each chain
will hold the trailer’s maximum
gross weight. Towing trailers
without safety chains could cre-
ate a traffic safety hazard if the
trailer separates from the hitch
due to coupling damage or hitch
ball damage.

.

Be sure to check the hitch pin and

safety pin for positive locking
placement before towing a trailer.
If the ball mount comes off the
hitch receiver, the trailer could

Trailer hitch (dealer option)

398

(401,1)

get loose and create a traffic
safety hazard.

.

Although towing regulations for

trailer or caravan vehicles vary
by state/region, all regulations
agree that specifications such
as the maximum gross trailer
weight must not exceed the les-
ser of the following:

– Maximum gross trailer weight

–

M a x i m u m g r o s s t o n g u e

weight

– GVWR

– GAWR

.

Failure to comply with the proce-

dures set forth will not only
compromise your safety, but will
also negate your insurance cov-
erage and/or may violate the state
road and traffic acts and regula-
tions.

.

Use only the ball mount supplied

with this hitch. Use the hitch only
as a weight carrying hitch. Do not
use with any type of weight dis-
tributing hitch.

.

The standard bumper beam must

be installed after you remove the
trailer hitch. Consult a SUBARU
dealer for purchase of a standard

bumper beam if you do not have
the original.

.

Safety performance is decreased

and there is increased risk of
injury to passengers in the case
of an accident if the trailer hitch
or a standard bumper beam is not
installed. One of them must al-
ways be installed on the vehicle.

.

If a trailer hitch is installed, it is

not possible to install the rear
towing hook.

The maximum gross trailer weight and
maximum gross tongue weight are indi-
cated in the following table.

Maximum gross trai-
ler weight

Maximum gross ton-
gue weight

1,500 lbs (680 kg)

150 lbs (68 kg)

When towing a trailer, refer to “Trailer
towing” FP401.

&

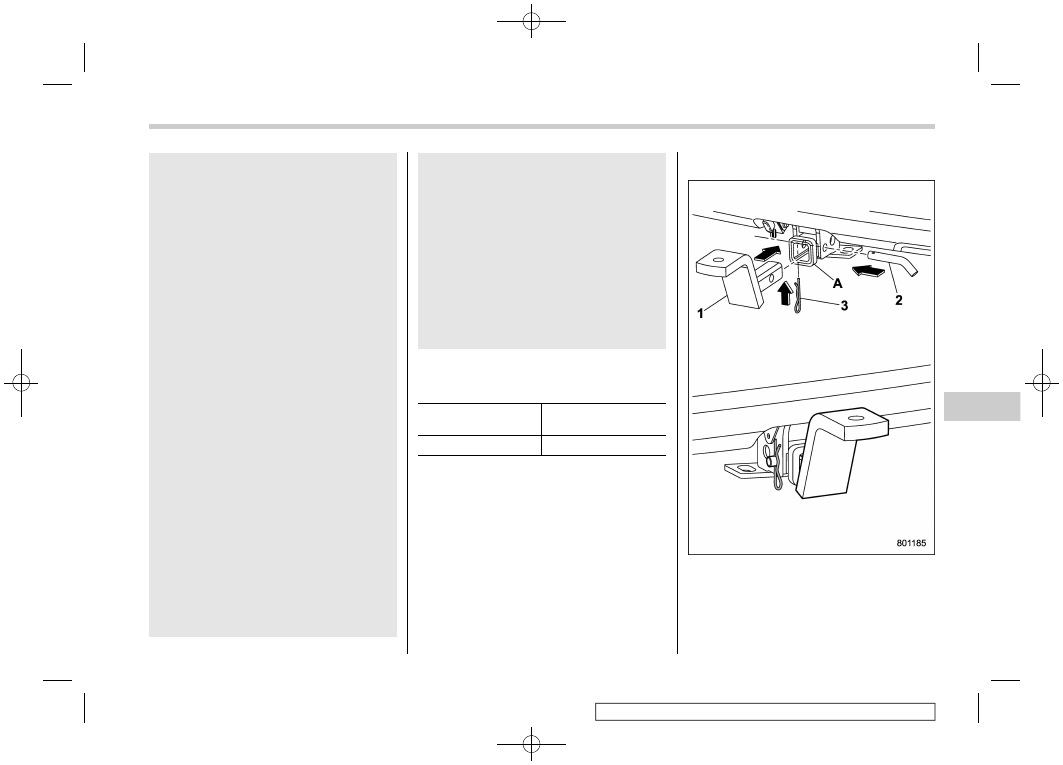

Connecting a trailer

1)

Ball mount

2)

Hitch pin

3)

Safety pin

A)

Hitch receiver tube

1. Insert the ball mount into the hitch

– CONTINUED –

Trailer hitch (dealer option)

399

8

Driving

tips

(402,1)

receiver tube.
2. Insert the hitch pin into the hole located
on the hitch receiver tube so that the pin
passes through the ball mount.
3. Insert the safety pin through the pro-
vided hole on the hitch pin securely.
4. Check the ball mount assembly by
pulling on it to make sure it does not come
off the hitch receiver.

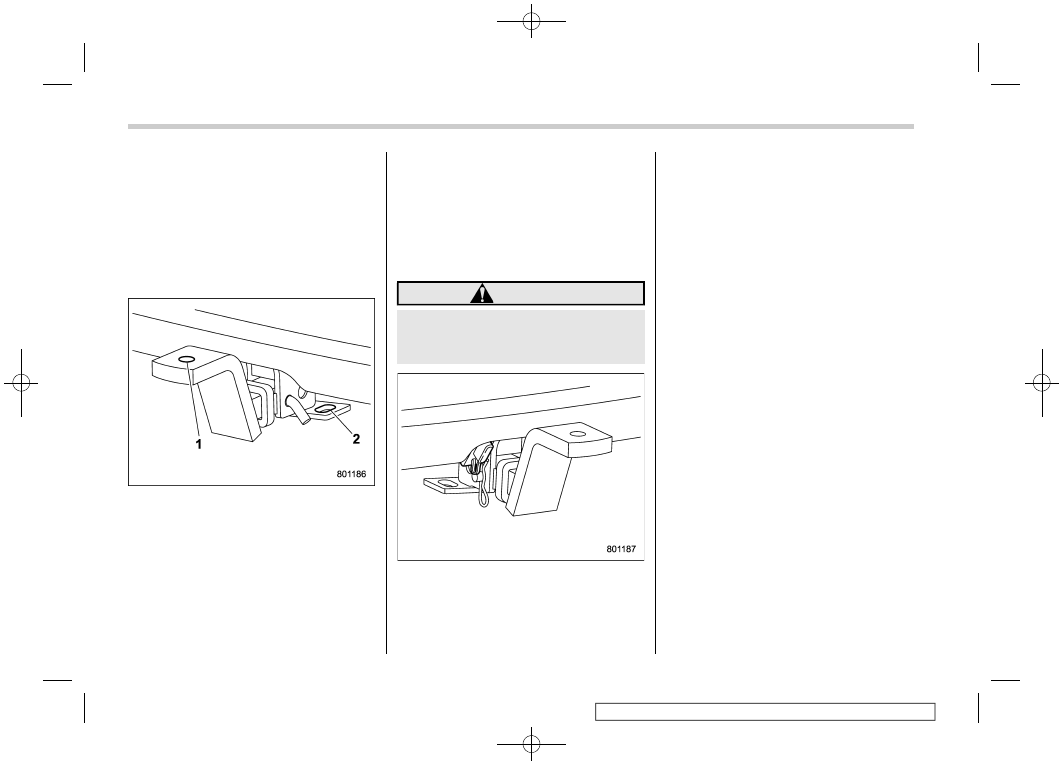

1)

Hitch ball installation point

2)

Hooks for safety chains

5. Use only a hitch ball that is appropriate
for the ball mount and your trailer. The
hitch ball must be securely installed on the
ball mount.
6. Connect your trailer to the hitch ball.
7. Connect the trailer and the hitch with
safety chains that will hold the trailer’s

maximum gross weight. The chains should
cross under the trailer tongue to prevent
the tongue from dropping onto the ground
in case it should disconnect from the hitch
ball. Allow sufficient slack in the chains
taking tight turn situations into account;
however, be careful not to let them drag on
the ground.

WARNING

Do not connect safety chains to any
part of the vehicle other than the
safety chain hooks.

Hitch harness connector

8. Connect the hitch electrical wire har-
ness’s black four-pin electrical wire con-
nector to the towing trailer’s wire harness.

9. Confirm proper function of the hitch
electrical wire harness by individually
activating the brake, stop and turn signal
lights on the trailer.

NOTE

Always disconnect the trailer electrical
wire harness before launching or re-
trieving a watercraft.

&

If not towing a trailer

.

Remove the ball mount from the hitch

receiver tube.
.

Place the dust cap over the four-pin

connector of the hitch electrical wire
harness to protect against possible da-
mage.
.

Occasionally lubricate terminals of the

four-pin connector using terminal grease.

Trailer hitch (dealer option)

400

(403,1)

8-12. Trailer towing

Your vehicle is designed and intended to
be used primarily as a passenger-carrying
vehicle. Towing a trailer puts additional
loads on your vehicle’s engine, drivetrain,
brakes, tires and suspension and has an
adverse effect on fuel economy.
If you do decide to tow a trailer, your safety
and satisfaction depend upon proper use
of correct equipment and cautious opera-
tion of your vehicle. Seek the advice of
your SUBARU dealer to assist you in
purchasing a hitch and other necessary
towing equipment appropriate for your
vehicle. Do not use towing equipment
other than genuine SUBARU towing
equipment. In addition, be sure to follow
the instructions for proper installation and
use provided by the trailer or caravan’s
manufacturer.
SUBARU assumes no responsibility for
injuries or vehicle damage that result from
trailer towing equipment, or from any
errors or omissions in the instructions
accompanying such equipment or for your
failure to follow the proper instructions.
Regularly check that the hitch mounting
bolts and nuts are tightened securely.

&

Warranties and maintenance

SUBARU warranties do not apply to
vehicle damage or malfunction caused by
trailer towing. If you use your vehicle to tow
a trailer, more frequent maintenance will
be required due to the additional load.
(Refer to “Maintenance schedule under
severe driving conditions” in the “Warranty
and Maintenance Booklet”.)
Under no circumstances should a trailer be
towed with a new vehicle or a vehicle with
any new powertrain component (engine,
transmission, differential, wheel bearings,
etc.) for the first 1,000 miles (1,600 km) of
driving.

&

Maximum load limits

WARNING

Never exceed the maximum load
limits explained in the following.
Exceeding the maximum load limits
could cause personal injury and/or
vehicle damage.

CAUTION

.

Adequate size trailer brakes are

required when the trailer and its
cargo exceed 1,000 lbs (453 kg)

total weight.

.

Before towing a trailer, check the

trailer total weight, GVW, GAWs
and tongue load. Make sure the
load and its distribution in your
vehicle and trailer are acceptable.

!

Total trailer weight

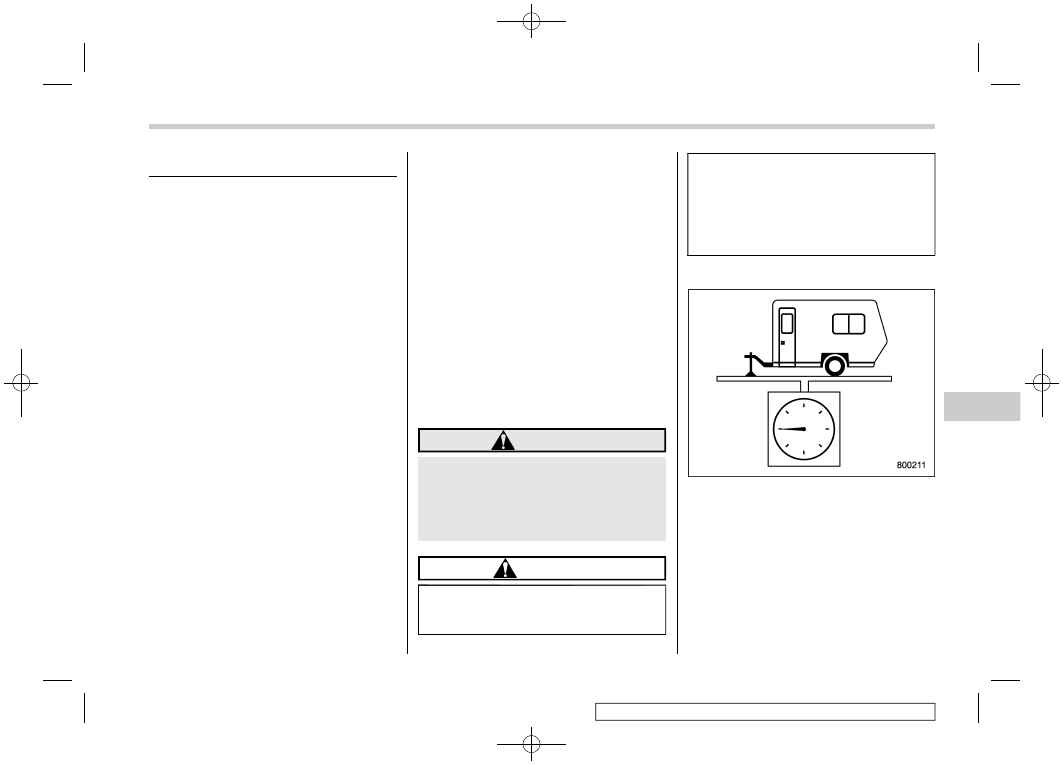

Total trailer weight

The total trailer weight (trailer weight plus
its cargo load) must never exceed the
maximum total trailer weight in the follow-
ing table.

– CONTINUED –

Trailer towing

401

8

Driving

tips

(404,1)

Conditions

Maximum total trailer weight

When towing a trailer with brakes.

1,500 lbs (680 kg)

!

Gross Vehicle Weight (GVW) and
Gross Vehicle Weight Rating
(GVWR)

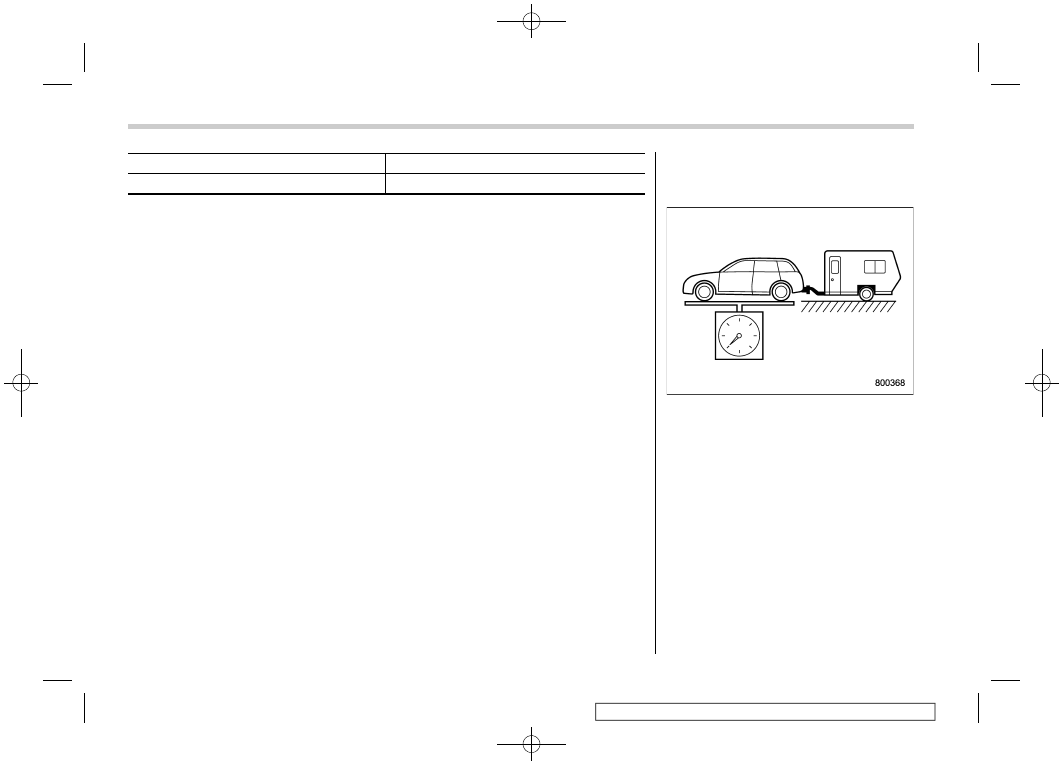

Gross Vehicle Weight

The Gross Vehicle Weight (GVW) must
never exceed the Gross Vehicle Weight
Rating (GVWR).
Gross Vehicle Weight (GVW) is the com-
bined total of the weight of the vehicle,
driver, passengers, luggage, trailer hitch,
trailer tongue load and any other optional
equipment installed on your vehicle.
Therefore, the GVW changes depending
on the situation. Determine the GVW each
time before going on a trip by putting your
vehicle and trailer on a vehicle scale.

Trailer towing

402
