When parking on a hill, always turn the
steering wheel. When the vehicle is
headed up the hill, the front wheels should
be turned away from the curb.

When facing downhill, the front wheels
should be turned into the curb.

WARNING

.

Never leave unattended children

or pets in the vehicle. They could
accidentally injure themselves or
others through inadvertent op-
eration of the vehicle. Also, on
hot or sunny days, the tempera-
ture in a closed vehicle could
quickly become high enough to
cause severe or possibly fatal
injuries to people.

.

Do not park the vehicle over

flammable materials such as dry
grass, waste paper or rags, as
they may burn easily if they come
near hot engine or exhaust sys-
tem parts.

.

Be sure to stop the engine if you

take a nap in the vehicle. If engine
exhaust gas enters the passen-
ger compartment, occupants in
the vehicle could die from carbon
monoxide (CO) contained in the
exhaust gas.

CAUTION

.

If your vehicle has a bumper

under guard (optional), pay atten-
tion to blocks and other obstruc-
tions on the ground when park-
ing. The underspoiler could be
damaged by contact with them.

.

The braking power of the parking

brake may not be sufficient when
s t r o n g e r b r a k i n g p o w e r i s
needed (e.g., when parking on a
steep slope while towing a trai-
ler).

Parking your vehicle

338

(341,1)

7-17. Auto Start Stop system

The Auto Start Stop system is designed to
automatically stop and restart the engine
when the vehicle is stationary for a short
period of time (while waiting for a traffic
light or in a traffic jam) after the engine has
warmed up. The system operates in order
to reduce fuel consumption, exhaust emis-
sions and undesired idling noise.

&

System operation

CAUTION

The Auto Start Stop system is de-
signed to automatically stop and
restart the engine for a short period
of time during idling. Do not use the
system when parking the vehicle
normally.

So that it can be used safely and comfor-
tably, in addition to driver operations, the
Auto Start Stop system is designed to
constantly monitor the vehicle conditions
as well as the environment inside and
outside the vehicle, in order to control
stopping and restarting of the engine.
After the vehicle has been completely
stopped by depressing the brake pedal
with the select lever in the “D” position, the

engine will be automatically stopped.
If you release the brake pedal with the
select lever kept in the “D” position, the
engine will be automatically restarted.
However, when the Auto Vehicle Hold ON
indicator light illuminates, the engine will
not restart.

Auto Start Stop indicator light (green)
(type A)

Auto Start Stop indicator light (green)
(type B)

If the engine is temporarily stopped by the
system, the Auto Start Stop indicator light
on the combination meter will illuminate in
green. This indicator light will turn off when
the system restarts the engine.

NOTE

.

After starting the engine, if the

vehicle is left idling without being
driven, the Auto Start Stop system will
not operate.
.

Your vehicle is equipped with a

special high-performance battery.
When replacing the vehicle battery, be
sure to replace it with a genuine
SUBARU battery (or equivalent) de-
signed specifically for use in a vehicle

– CONTINUED –

Auto Start Stop system

339

7

Starting

and

operating

(342,1)

equipped with the Auto Start Stop
system. For details, we recommend
that you consult your SUBARU dealer.

!

Operational conditions

The engine can be automatically stopped
by the Auto Start Stop system when all of
the following conditions are met.
.

The engine is sufficiently warmed up.

.

The engine hood is closed.

.

The driver’s door is closed.

.

The driver’s seatbelt is fastened.

.

The malfunction indicator light (Check

Engine light) is off.
.

The air inlet selection is set to a mode

other than “

” mode.

.

The rear window defogger is not in use.

.

The X-MODE has been turned off (if

equipped).
.

The power rear gate has been turned

off (if equipped).

After the vehicle is stopped, the engine will
be automatically stopped when the follow-
ing conditions are met.
.

The steering wheel is in the straight

ahead position.
.

The steering wheel is not being oper-

ated.

NOTE

.

After the vehicle is stopped, the

engine may not automatically stop
under the following conditions.

– The vehicle is stopped on a road
with a steep slope.
– The vehicle is stopped by hard
braking.
– Negative pressure in the brake
booster is not sufficient.

.

After the vehicle is stopped, the

engine may not automatically stop if
the brake pedal is not fully depressed.
Make sure to depress the brake pedal
firmly when stopping the vehicle.
.

In the following cases, it may take

some time for the Auto Start Stop
system to operate.

– When the battery is discharged
because the vehicle has not been
used for a long period of time, etc.
– The coolant temperature is low.
– When the battery terminals have
been reconnected after replacing
the battery, etc.

!

Non-operational conditions

In any of the following cases, the Auto
Start Stop system will not operate.
.

When the Auto Start Stop warning light/

Auto Start Stop OFF indicator light (yellow)
is illuminating or flashing.

.

When the malfunction indicator light

(Check Engine light) is illuminating.
.

The electronic parking brake is applied.

.

When the engine hood is opened.

.

When the vehicle is at an altitude of

more than approximately 3,000 m (10,000
ft).
.

When the CVT fluid is not sufficiently

warmed up.
.

When the temperature of the CVT fluid

is abnormally high.
.

When the vehicle battery is not in good

condition.
.

When using the climate control system,

the temperature difference between the
setting temperature and the temperature
inside the vehicle is significant.
.

When using the climate control system,

the amount of air flow is significant.

NOTE

The Auto Start Stop system may not
operate if the malfunction indicator
light (Check Engine light) or other
warning lights on the combination
meter are illuminating or flashing.

Auto Start Stop system

340

(343,1)

!

Engine restart operational condi-
tions

In any one of the following cases, the
engine will be automatically restarted even
if the brake pedal is kept depressed.
.

When slightly releasing the brake pedal

on road with a steep slope and the vehicle
begins rolling
.

When further depressing the brake

pedal
.

When depressing the accelerator pedal

.

When you move the select lever to the

“R” position.
.

When turning the steering wheel

.

When operating the electronic parking

brake switch
.

When activating the X-MODE (if

equipped)
.

When the air inlet selection set to “

”

mode.
.

When the climate control system can

no longer maintain the set temperature
.

When opening the power rear gate

automatically
.

When unbuckling the driver’s seatbelt

.

When trying to open the power rear

gate automatically
.

When opening the driver’s door

.

When activating the rear window de-

fogger

.

When the control of Auto Vehicle Hold

function turns off, refer to “Auto Vehicle
Hold function” FP334.

!

Engine restart non-operational
conditions

To ensure safety, the engine will not be
automatically restarted if the engine hood
is opened when the Auto Start Stop
system is in operation, even if the brake
pedal is released. In this case, check the
surrounding area and restart the engine by
normal operation.
Also, when the Auto Vehicle Hold opera-
tion indicator light is illuminated, the
engine will not restart.
To ensure safety, the engine will not be
automatically restarted if you open the
engine hood when the Auto Start Stop
system is in operation, even if you release
the brake pedal. In this case, check the
surrounding area and restart the engine by
normal operation.

NOTE

.

When the Auto Start Stop system is

in operation, the brake pedal may feel
stiff. However, this is not a malfunction.
.

In the following conditions, the en-

gine will be automatically restarted
even if you keep the brake pedal
depressed.

– When the battery is discharged.

– When the negative pressure in
the brake booster has lowered

.

In the following cases, the length of

time that the engine is temporarily
stopped by the Auto Start Stop system
may be shorter.

– When the climate control system
is in operation.
– When the outside temperature is
high, or when it is low (because the
climate control system can no long-
er maintain the set temperature).
– When consumption of electricity
by electrical components is high.

.

When the engine is automatically

restarted by the Auto Start Stop sys-
tem, the power provided via the acces-
sory power outlet will be reduced.
Depending on the connected appli-
ance, the power of the appliance may
temporarily turn off.

– CONTINUED –

Auto Start Stop system

341

7

Starting

and

operating

(344,1)

!

Auto Start Stop warning light

Auto Start Stop warning light (yellow)
(type A)

Auto Start Stop warning light (yellow)
(type B)

The Auto Start Stop warning light will
illuminate in yellow when initially turning
the ignition switch to the “ON” position. The
light will turn off after the engine has
started.
The Auto Start Stop warning light will flash
when the Auto Start Stop system is
malfunctioning. We recommend that you
contact your authorized SUBARU dealer
for an inspection.

CAUTION

If the Auto Start Stop warning light
does not turn off after the engine has
started, the Auto Start Stop system
may be malfunctioning. We recom-
mend that you contact your author-
ized SUBARU dealer for an inspec-
tion.

!

Auto Start Stop OFF switch

Auto Start Stop OFF switch

Auto Start Stop OFF indicator light (yel-
low) (type A)

Auto Start Stop system

342

(345,1)

Auto Start Stop OFF indicator light (yel-
low) (type B)

If the Auto Start Stop OFF switch is
pressed, operation of the Auto Start Stop
system will be disabled. The Auto Start
Stop OFF indicator light on the combina-
tion meter will then illuminate in yellow. If
the switch is pressed once more, the Auto
Start Stop system will turn on again. The
Auto Start Stop OFF indicator light will then
turn off.

While the engine is temporarily stopped by
the system, if the Auto Start Stop OFF
switch is pressed, the engine will be
restarted even if you do not release the
brake pedal.

NOTE

.

If the engine is restarted when the

Auto Start Stop system is not opera-
tional and the ignition switch has been
turned to the “LOCK”/“OFF” position,
the Auto Start Stop system will turn on
again.
.

Be sure to turn the ignition switch to

the “LOCK”/“OFF” position when leav-
ing the vehicle. Failure to do so could
result in the battery discharging.

!

Auto Start Stop No Activity Detected
indicator light

Auto Start Stop No Activity Detected
indicator light (type A)

Auto Start Stop No Activity Detected
indicator light (type B)

If the operational conditions are not met
when the vehicle is stopped, the engine
will not stop and the Auto Start Stop No
Activity Detected indicator light will illumi-
nate. It will turn off when the vehicle begins
to drive.

– CONTINUED –

Auto Start Stop system

343

7

Starting

and

operating

(346,1)

&

Displaying the Auto Start
Stop system status

Approximate indications of the time that
the engine has been stopped by the Auto
Start Stop system and/or the amount of
fuel saved can be displayed on the multi-
function display (black and white) or
combination meter display (color LCD).
For details, refer to “Auto Start Stop time”
FP200 or “Basic screens” FP193.

&

System warning

So that it can be used safely and comfor-
tably, the Auto Start Stop system is
designed to constantly monitor the vehicle
conditions as well as the environment
inside and outside the vehicle in addition
to driver operations, and to provide various
warnings to the driver via the warning light
and/or indicator light illuminating or flash-
ing and a buzzer sounding. For details
about the warning light and indicator light,
refer to “Auto Start Stop warning light/Auto
Start Stop OFF indicator light (yellow)”
FP186.

!

Warning buzzer

The buzzer will sound when the engine
hood is opened while the engine is
stopped by the Auto Start Stop system.
When this occurs, the buzzer will stop
sounding when the following operations
are performed.
.

The engine is restarted by normal

operation. (Refer to “Preparing to drive”
FP297.)
.

The ignition switch is turned to the

“LOCK”/“OFF” position.

!

Display of warning messages
(models with combination meter
display (color LCD))

If a warning message is displayed on the
combination meter display (color LCD)
while driving, a malfunction may have
occurred in the Auto Start Stop system.
In this case, the Auto Start Stop warning
light will illuminate or flash in yellow. We
recommend that you have your vehicle
inspected at a SUBARU dealer as soon as
possible.

7-18. Hill start assist system

WARNING

.

The Hill start assist system is a

device only for helping the driver
to START the vehicle on an uphill
grade. To prevent accidents
when the vehicle is parked on a
slope, be sure to firmly set the
parking brake. When setting the
parking brake, make sure that the
vehicle remains stationary when
the brake pedal is released.

.

Do not turn the ignition switch to

the “LOCK”/“OFF” position while
the Hill start assist system is
operating. The Hill start assist
system will be deactivated and
may lead to an accident.

The Hill start assist system is a device to
make the following vehicle operations
easier.

Hill start assist system

344

(347,1)

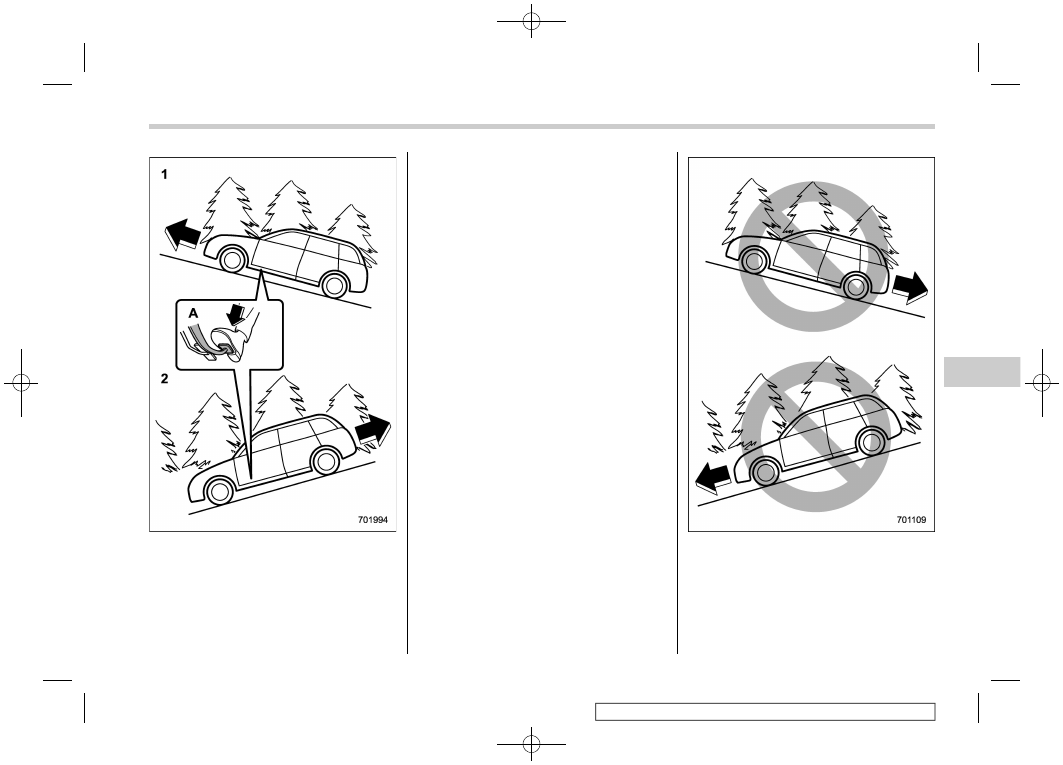

1)

Starting forward facing uphill

2)

Starting backward facing downhill

A)

Brake pedal

When the vehicle has stopped with the
brake pedal depressed, the Hill start assist
system operates under the following con-

ditions.
Braking power is maintained temporarily
(for approximately 2 seconds) by the Hill
start assist system after the brake pedal is
released. The driver is therefore able to
start the vehicle in the same way as on a
level grade, just using the accelerator
pedal.

If the braking power of the Hill start assist
system is insufficient after the brake pedal
is released, apply more braking power by
depressing the brake pedal again.

The Hill start assist system may not
operate on slight grades. Also, the Hill
start assist system does not operate in the
following cases.

.

When starting backward facing uphill

.

When starting forward facing downhill

.

While the parking brake is applied.

.

While the ignition switch is in the “ACC”

or “LOCK”/“OFF” position.
.

While the Vehicle Dynamics Control

– CONTINUED –

Hill start assist system

345

7

Starting

and

operating
