Subaru Forester (2019). Instruction - part 10

(77,1)

.

Do not place any objects over or

near the SRS airbag cover or
between you and the SRS airbag.
If the SRS airbag deploys, these
objects could interfere with its
proper operation and could be
propelled inside the vehicle,
causing injury.

CAUTION

.

When the SRS airbag deploys,

some smoke will be released.
This smoke could cause breath-
ing problems for people with a
history of asthma or other breath-
ing trouble. If you or your pas-
sengers have breathing pro-
blems after SRS airbag deploys,
get fresh air promptly.

.

A deploying SRS airbag releases

hot gas. Occupants could get
burned if they come into direct
contact with the hot gas.

NOTE

.

When you sell your vehicle, we urge

you to inform the buyer that the vehicle
is equipped with SRS airbags. Also,
notify the buyer of the applicable sec-
tion in this Owner’s Instruction.

.

If the SRS airbag deploys, fuel

supply will be cut off to reduce the risk
of fire caused by leaking fuel. For
details about restarting of the engine,
refer to “If your vehicle is involved in an
accident” FP430.

&

General precautions regard-
ing SRS airbag system for
accessories and any objects

WARNING

.

Do not put any objects (including

straps or cords) over the steering
wheel pad, column cover, or
dashboard.

– These objects could be en-

tangled with the steering
wheel, preventing the SRS
frontal airbag, etc. from oper-
ating properly.

– If the SRS frontal airbag de-

ploys, these objects could be
propelled inside the vehicle,
causing injury.

.

Do not put any objects under the

driver’s side of the instrument
panel. If the SRS knee airbag

– CONTINUED –

SRS airbag (Supplemental Restraint System airbag)

75

1

Seat,

seatbelt

and

SRS

airbags

(78,1)

deploys, those objects could in-
terfere with its proper operation
and could be propelled inside the
vehicle, causing injury.

.

The key must not be attached to

heavy, sharp or hard acces-
sories, or another key. If the SRS
knee airbag deploys, those ob-
jects could interfere with its
proper operation and could be
propelled inside the vehicle and
cause injury.

WARNING

Do not attach accessories to the
windshield or fit an extra-wide mir-
ror over the inside rear view mirror. If

the SRS airbag deploys, those ob-
jects could become projectiles that
could seriously injure vehicle occu-
pants.

WARNING

.

Do not attach accessories to the

door trim or near either SRS side
airbags and do not place objects
near the SRS side airbags. In the
event of SRS side airbag deploy-
ment, they could be propelled
dangerously toward the vehicle’s
occupants and cause injuries.

.

Do not attach a hands-free micro-

phone or any other accessory to
a front pillar, a center pillar, a rear

pillar, the windshield, a side win-
dow, an assist grip, or any other
cabin surface that would be near
a deploying SRS curtain airbag. A
hands-free microphone or other
accessory in such a location
could be propelled through the
cabin with great force by the
curtain airbag, or it could prevent
correct deployment of the curtain
airbag. In either case, the result
could be serious injuries.

WARNING

.

Do not put any kind of clothes or

other objects over either front
seatback and do not attach labels
or stickers to the front seat sur-

SRS airbag (Supplemental Restraint System airbag)

76

(79,1)

face on or near the SRS side
airbag. They could prevent prop-
er deployment of the SRS side
airbag, reducing protection avail-
able to the front seat’s occupant.

.

Do not install a seat cover unless

it is a genuine SUBARU seat
cover exclusively designed for
use with the SRS airbag. Even
when using a genuine SUBARU
seat cover, the SRS side airbag
system may not function nor-
mally if the seat cover is not
installed correctly.

&

General precautions regard-
ing SRS airbag system and
children

WARNING

Seat children in the rear seat prop-
erly restrained at all times. The SRS
airbag deploys with considerable
speed and force and can injure or
even kill children, especially if they
are not restrained or improperly
restrained. Because children are
lighter and weaker than adults, their
risk of being injured from deploy-
ment is greater.

For that reason, we strongly recom-
mend that ALL children (including
those in child seats and those that

have outgrown child restraint de-
vices) sit in the REAR seat properly
restrained at all times in a child
restraint device or in a seatbelt,
whichever is appropriate for the
child’s age, height and weight.

Secure ALL types of child restraint
devices (including forward facing
child seats) in the REAR seats at all
times.

According to accident statistics,
children are safer when properly
restrained in the rear seating posi-
tions than in the front seating posi-
tions.

For instructions and precautions
concerning the child restraint sys-
tem, refer to “Child restraint sys-
tems” FP59.

– CONTINUED –

SRS airbag (Supplemental Restraint System airbag)

77

1

Seat,

seatbelt

and

SRS

airbags

(80,1)

WARNING

NEVER INSTALL A CHILD SEAT IN
THE FRONT SEAT. DOING SO RISKS
SERIOUS INJURY OR DEATH TO
THE CHILD BY PLACING THE
CHILD’S HEAD TOO CLOSE TO
THE SRS AIRBAG.

WARNING

Never allow a child to stand up or
kneel on the front passenger’s seat.
The SRS airbag deploys with con-
siderable force and can injure or
even kill the child.

WARNING

Never hold a child on your lap or in
your arms. The SRS airbag deploys
with considerable force and can
injure or even kill the child.

SRS airbag (Supplemental Restraint System airbag)

78

(81,1)

WARNING

.

Never allow a child to do the

following.

– Kneel on any passenger’s seat

facing the side window

– Wrap his/her arms around the

front seat seatback

– Put his/her head, arms or

other parts of the body out of
the window

In the event of an accident, the

force of SRS side airbag and/or
SRS curtain airbag deployment
could injure the child seriously
because his/her head, arms or
other parts of the body are too
close to the SRS side airbag and/
or SRS curtain airbag.

.

Since your vehicle is also
equipped with a front passen-
ger’s SRS frontal airbag, children
should be placed in the rear seat
anyway and should be properly
restrained at all times.

– CONTINUED –

SRS airbag (Supplemental Restraint System airbag)

79

1

Seat,

seatbelt

and

SRS

airbags

(82,1)

&

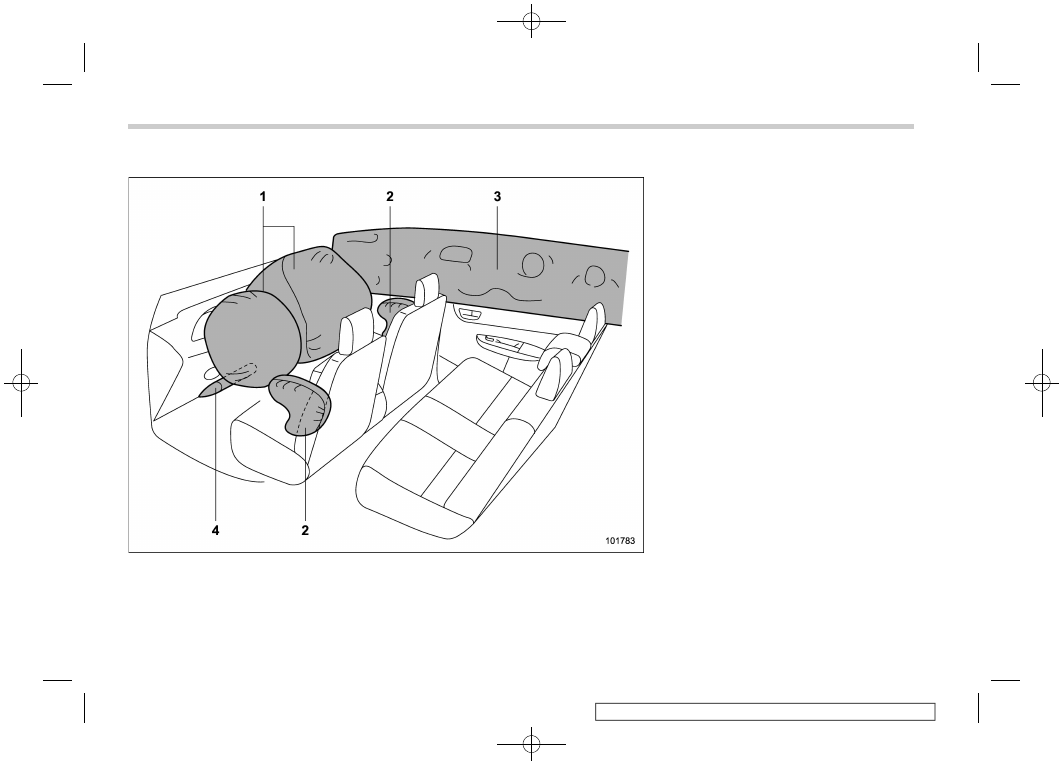

Components

1)

SRS frontal airbag

2)

SRS side airbag

3)

SRS curtain airbag

4)

SRS knee airbag

The SRS airbags are stowed in the
following locations.

Driver’s SRS frontal airbag: in the center
portion of the steering wheel
A “SRS AIRBAG” mark is located at the
pad of the airbag.

Front passenger’s SRS frontal airbag:
near the top of the dashboard under the
“SRS AIRBAG” mark

SRS side airbag: in the door side of each
front seat seatback which bears an “SRS
AIRBAG” label

SRS curtain airbag: in the roof side
(between the front pillar and a point behind
the rear quarter glass)
“SRS AIRBAG” marks are located at the
top of each center pillar.

SRS knee airbag: under the steering
column
A “SRS AIRBAG” mark is located at the
door of the airbag.

SRS airbag (Supplemental Restraint System airbag)

80

(83,1)

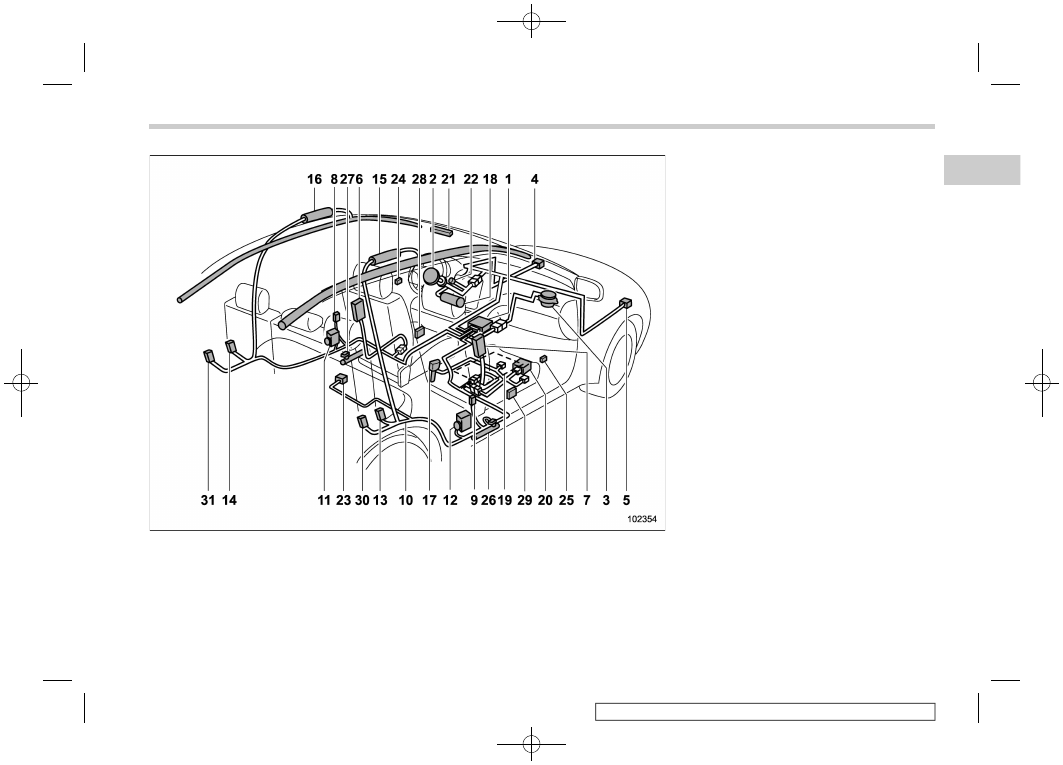

1)

Airbag control module (including impact
sensor and rollover sensor)

2)

Frontal airbag module (driver’s side)

3)

Frontal airbag module (front passenger’s
side)

4)

Front impact sensor (left-hand side)

5)

Front impact sensor (right-hand side)

6)

Side airbag module (driver’s side)

7)

Side airbag module (front passenger’s
side)

8)

Side impact sensor (center pillar left-
hand side)

9)

Side impact sensor (center pillar right-
hand side)

10) Airbag wiring
11) Seatbelt pretensioner and adaptive force

limiter (driver’s side)

12) Seatbelt pretensioner and adaptive force

limiter (front passenger’s side)

13) Side impact sensor (rear wheel house

right-hand side)

14) Side impact sensor (rear wheel house

left-hand side)

15) Curtain airbag module (right-hand side)
16) Curtain airbag module (left-hand side)
17) Seatbelt buckle switch (front passenger’s

side)

18) Knee airbag module (driver’s side)
19) Front passenger’s occupant detection

system sensor

20) Front passenger’s occupant detection

control module

21) Front passenger’s frontal airbag ON and

OFF indicator

22) SRS airbag system warning light

– CONTINUED –

SRS airbag (Supplemental Restraint System airbag)

81

1

Seat,

seatbelt

and

SRS

airbags

(84,1)

23) Side impact sensor (under the rear center

seat)

24) Side impact sensor (front door left-hand

side)

25) Side impact sensor (front door right-hand

side)

26) Lap belt pretensioner (front passenger’s

side)

27) Lap belt pretensioner (driver’s side)
28) Driver’s seat position sensor
29) Passenger’s seat position sensor
30) Rear seatbelt pretensioner (driver’s side)
31) Rear seatbelt pretensioner (front passen-

ger’s side)

&

SUBARU advanced frontal
airbag system

Your vehicle is equipped with a SUBARU
advanced frontal airbag system that com-
plies with the new advanced frontal airbag
requirements in the amended Federal
Motor Vehicle Safety Standard (FMVSS)
No. 208.
The SUBARU advanced frontal airbag
system automatically determines the de-
ployment force of the driver’s SRS frontal
airbag at the time of deployment as well as
whether or not to activate the front
passenger’s SRS frontal airbag and, if
activated, the deployment force of the SRS
frontal airbag at the time of deployment.

Your vehicle has warning labels on the
driver’s and front passenger’s sun visors
beginning with the phrase “EVEN WITH

ADVANCED AIR BAGS” and a tag at-
tached to the glove box lid beginning with
the phrase “Even with Advanced Air
Bags”. Make sure that you carefully read
the instructions on the warning labels and
tag.
Always wear your seatbelt. The SUBARU
advanced frontal airbag system is a
supplemental restraint system and must
be used in combination with a seatbelt. All
occupants should wear a seatbelt or be
seated in an appropriate child restraint
system.
For the locations of the SRS airbags, refer
to “Components” FP80.

In a moderate to severe frontal collision,
the following components deploy.
.

SRS frontal airbag for driver

.

SRS frontal airbag for front passenger

.

SRS knee airbag for driver

.

SRS curtain airbag*

1

*1: When an offset frontal collision that is severe
enough to deploy the front airbag occurs.

These components supplement the seat-
belts by reducing the impact to the
occupant’s head, chest and knees.

SRS airbag (Supplemental Restraint System airbag)

82
