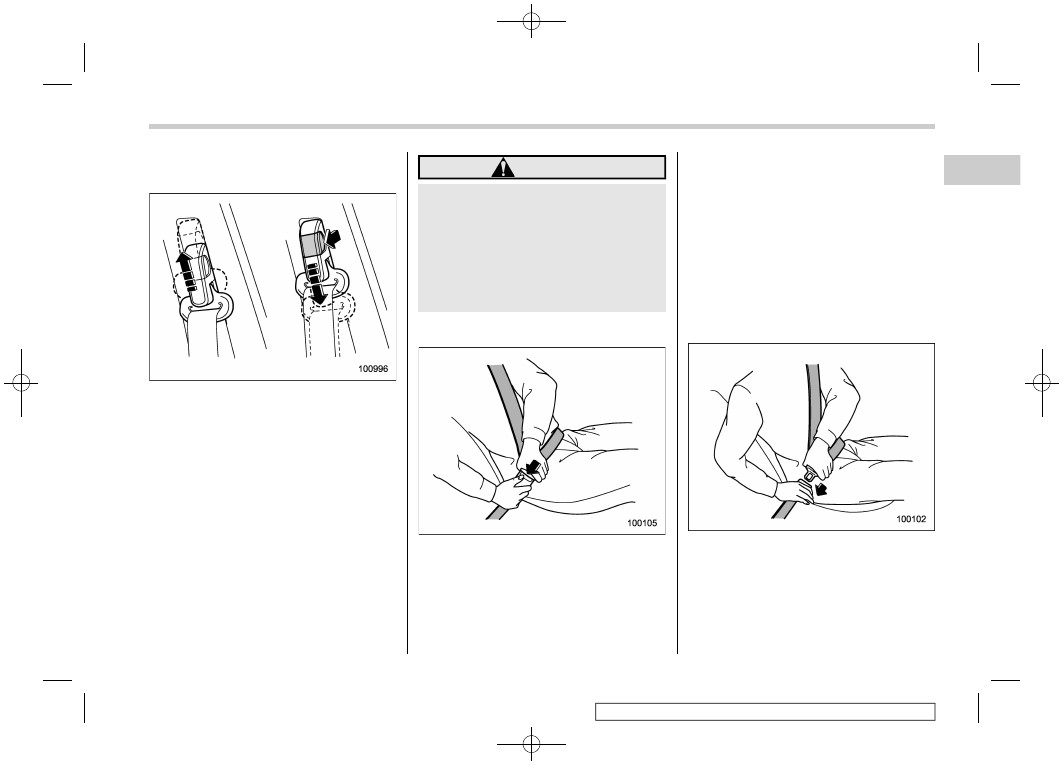

Adjusting the front seat shoulder
belt anchor height

The shoulder belt anchor height should be
adjusted to the position best suited for the
driver/front passenger. Always adjust the
anchor height so that the shoulder belt
passes over the middle of the shoulder
without touching the neck.

To raise:
Pull the release knob and slide the anchor
up.
To lower:
Pull the release knob and slide the anchor
down.

Pull down the anchor to make sure that it is
locked in place.

WARNING

When wearing the seatbelts, make
sure the shoulder portion of the
webbing does not pass over your
neck. If it does, adjust the seatbelt
anchor to a lower position. Placing
the shoulder belt over the neck may
result in neck injury during sudden
braking or in a collision.

!

Unfastening the seatbelt

1. Push the button on the buckle.
2. Have the seatbelt retracted slowly to
avoid the seatbelt being tangled or twisted.

Before closing the door, make sure that the
belts are retracted properly to avoid
catching the belt webbing in the door.

!

Rear seatbelts (except rear center
seatbelt)

1. Sit well back in the seat.
2. Pick up the tongue plate and pull the
belt out slowly. Do not let it get twisted.

.

If the belt stops before reaching the

buckle, return the belt slightly and pull it
out more slowly.
.

If the belt still cannot be unlocked, let

the belt retract slightly after giving it a
strong pull, then pull it out slowly again.

3. Insert the tongue plate into the buckle
until you hear a click.

– CONTINUED –

Seatbelts

51

1

Seat,

seatbelt

and

SRS

airbags

(54,1)

4. To make the lap part tight, pull up on
the shoulder belt.
5. Place the lap belt as low as possible on
your hips, not on your waist.

!

Unfastening the seatbelt

1. Push the button on the buckle.
2. Have the seatbelt retracted slowly to
avoid the seatbelt being tangled or twisted.

Before closing the door, make sure that the
belts are retracted properly to avoid
catching the belt webbing in the door.

!

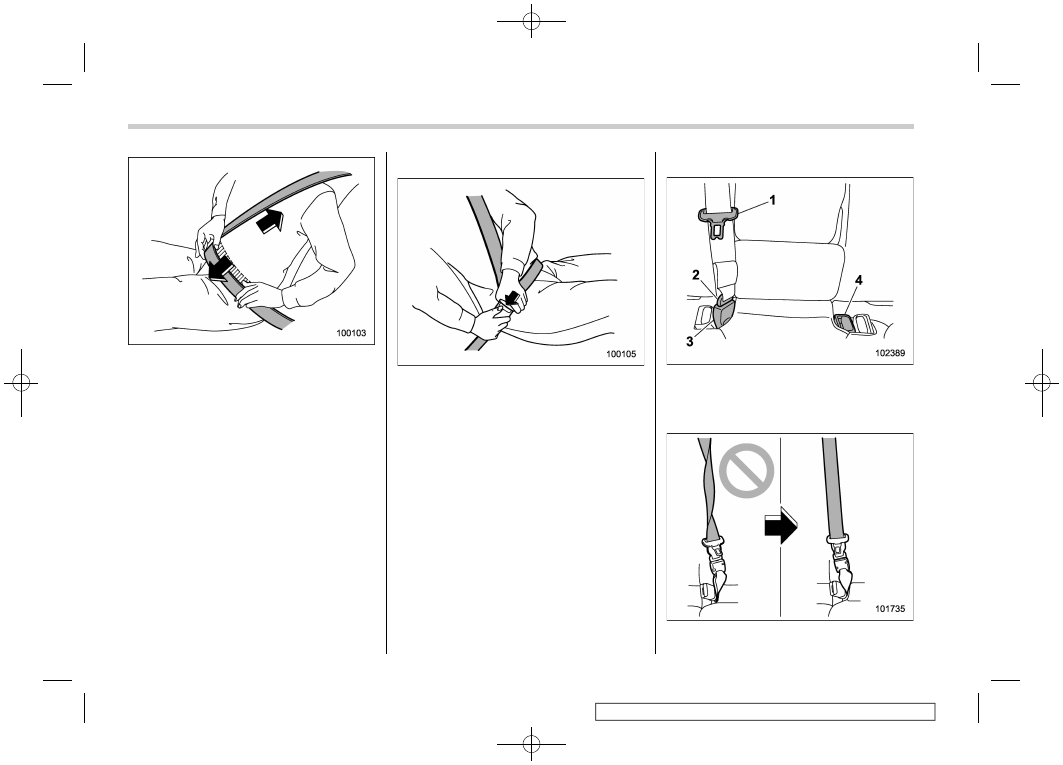

Rear center seatbelt

1)

Center seatbelt tongue plate

2)

Connector (tongue)

3)

Connector (buckle)

4)

Center seatbelt buckle

Seatbelts

52

(55,1)

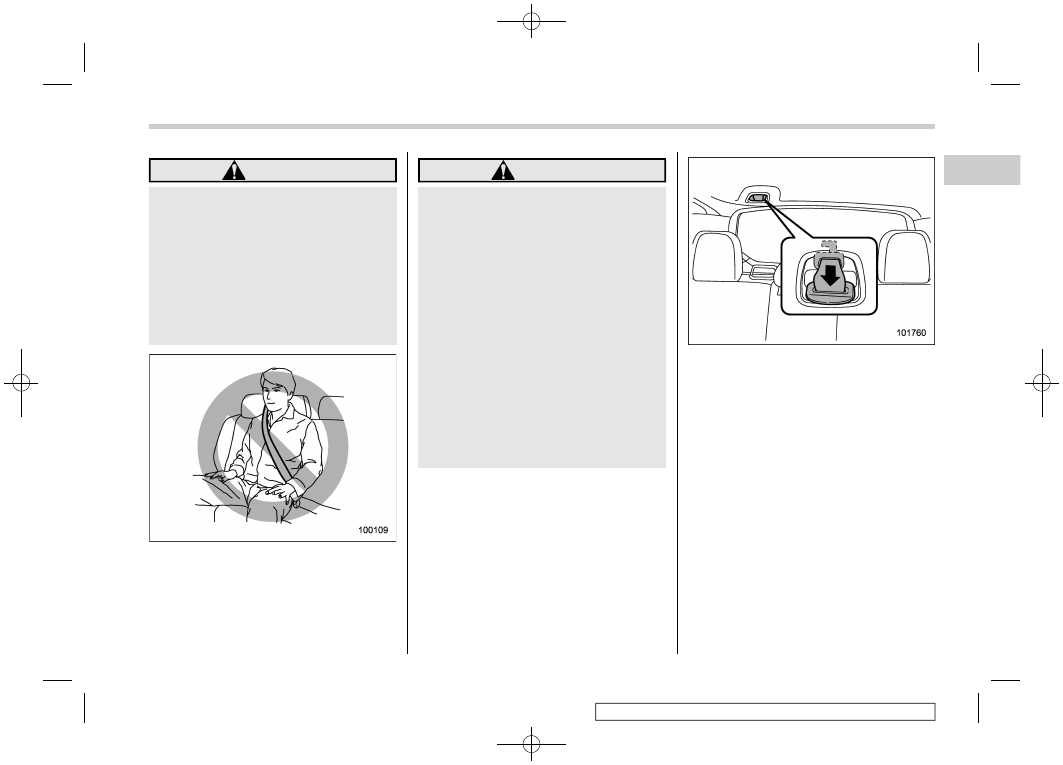

WARNING

Fastening the seatbelt with the web-
bing twisted can increase the risk or
severity of injury in an accident.
When fastening the belt after it is
pulled out from the retractor, espe-
cially when inserting the connec-
tor’s tongue plate into the mating
buckle (on right-hand side), always
check that the webbing is not
twisted.

WARNING

.

Be sure to fasten both tongue

plates to the respective buckles.
If the seatbelt is used only as a
shoulder belt (with the connec-
tor’s tongue plate not fastened to
the connector’s buckle on the
right-hand side), it cannot prop-
erly restrain the wearer in posi-
tion in an accident, possibly
resulting in serious injury or
death.

.

The head restraint is not intended

to be used at the lowest position.
Before sitting on the seat, raise
the head restraint to the extended
position. Otherwise, in an acci-
dent, serious injury or death
could result.

Rear center seatbelt is stowed in the
recess of the ceiling.
1. Retrieve the connector (tongue) plate
from the slot in the recess by pulling the
connector (tongue) plate, then pull out the
seatbelt slowly.

– CONTINUED –

Seatbelts

53

1

Seat,

seatbelt

and

SRS

airbags

(56,1)

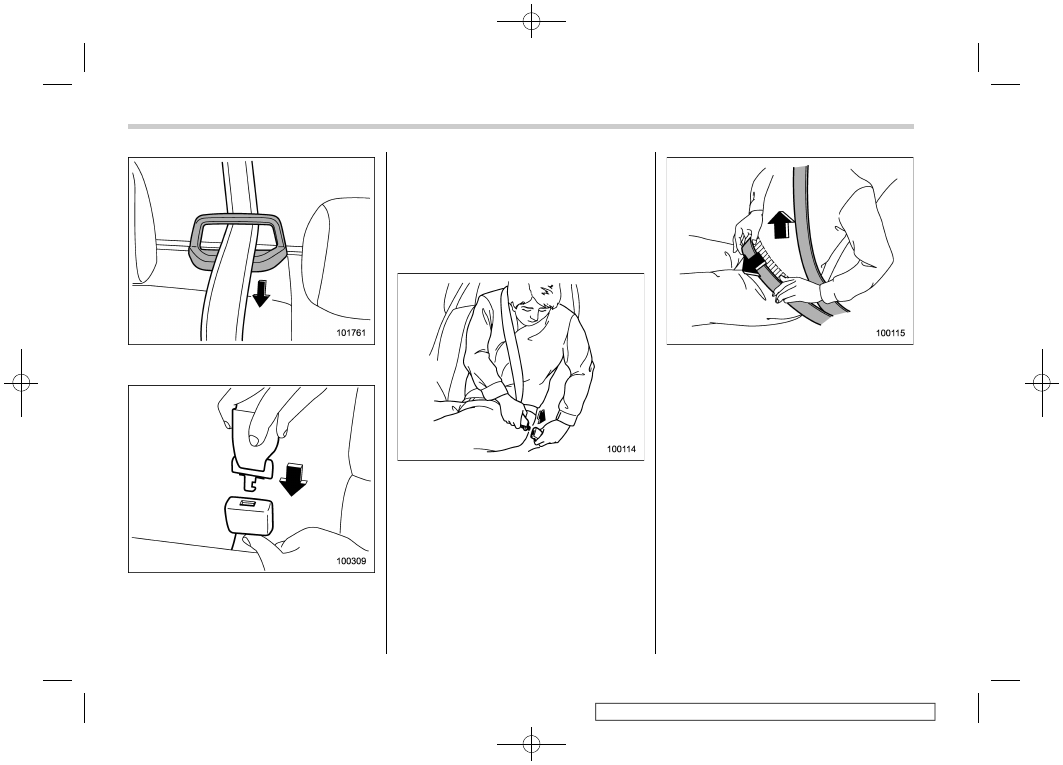

2. Pass the seatbelt through the belt
guide.

3. After confirming that the webbing is not
twisted, insert the connector (tongue)
attached at the webbing end into the
buckle on the right-hand side until a click

is heard.

.

If the belt stops before reaching the

buckle, return the belt slightly and pull it
out more slowly.
.

If the belt still cannot be unlocked, let

the belt retract slightly after giving it a
strong pull, then pull it out slowly again.

4. Insert the center seatbelt tongue plate
into the center seatbelt buckle marked
“CENTER” on the left-hand side until it
clicks.

5. To make the lap part tight, pull up on
the shoulder belt.
6. Place the lap belt as low as possible on
your hips, not on your waist.

Seatbelts

54

(57,1)

!

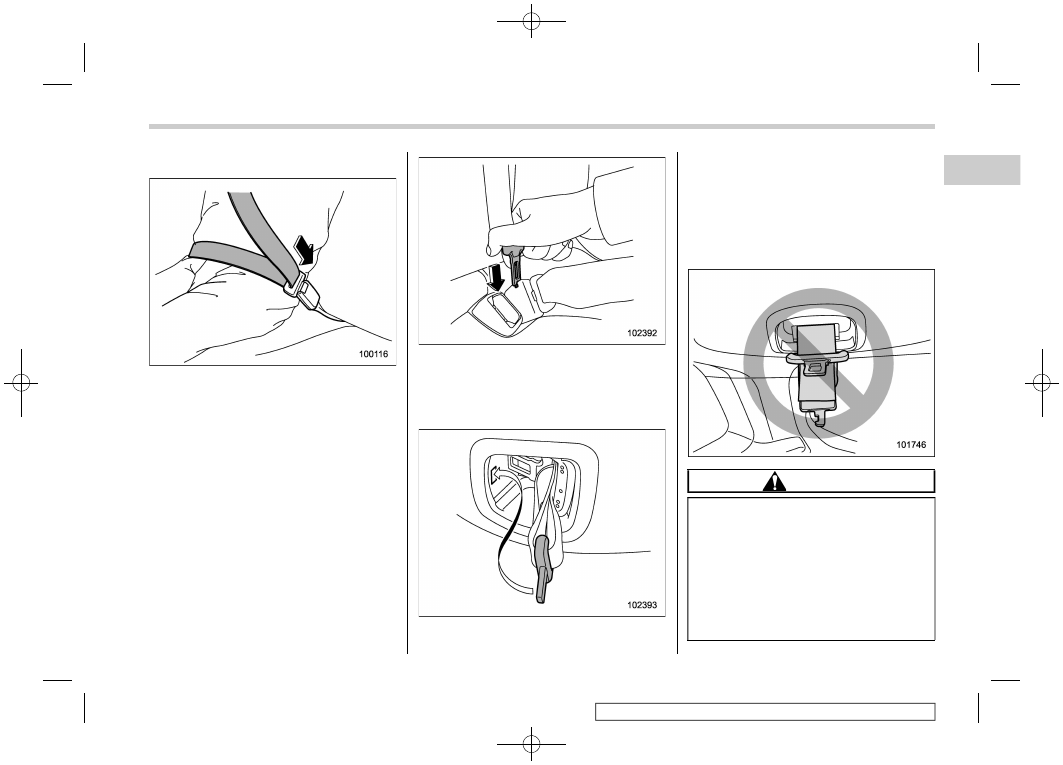

Unfastening the seatbelt

1. Push the release button of the center
seatbelt buckle (on the left-hand side) to
unfasten the seatbelt.

NOTE

When the seatback is folded down for
greater cargo area, it is necessary to
disconnect the connector.

2. Insert a tongue plate or other hard
pointed object into the slot in the connector
(buckle) on the right-hand side and push it
in. The connector (tongue) plate will then
disconnect from the buckle.

3. With the belt held by hand, allow the

retractor to roll up the belt slowly. You
should hold the webbing end and guide it
back into the retractor while it is rolling up.
Neatly store the tongue plate in the recess
on the ceiling and then insert the connector
(tongue) plate into the slot located at the
front of the recess.

CAUTION

.

Do not allow the retractor to roll

up the seatbelt too quickly. Other-
wise, the metal tongue plates
may hit against the trim, resulting
in damaged trim.

.

Have the seatbelt fully rolled up

so that the tongue plates are
neatly stored. A hanging tongue
plate can swing and hit against

– CONTINUED –

Seatbelts

55

1

Seat,

seatbelt

and

SRS

airbags

(58,1)

the trim during driving, causing
damage to the trim.

&

Seatbelt maintenance

To clean the seatbelts, use a mild soap and
lukewarm water. Never bleach or dye the
belts because this could seriously affect
their strength.

Inspect the seatbelts and attachments
including the webbing and all hardware
periodically for cracks, cuts, gashes, tears,
damage, loose bolts or worn areas. Re-
place the seatbelts even if only minor
damage is found.

CAUTION

.

Keep the belts free of polishes,

oils, chemicals and particularly
battery acid.

.

Never attempt to make modifica-

tions or changes that will prevent
the seatbelt from operating prop-
erly.

1-6. Seatbelt pretensioners

The following seatbelts have a seatbelt
pretensioner.
.

Driver’s seatbelt

.

Front passenger’s seatbelt

.

Rear passenger’s seatbelt (window-

side)

The seatbelt pretensioners are designed
to be activated in the event of an accident
involving a moderate to severe frontal and
side collision and rollover accident.

WARNING

.

To obtain maximum protection,

the occupants should sit in an
upright position with their seat-
belts properly fastened. Refer to
“Seatbelts” FP47.

.

Do not modify, remove or strike

the seatbelt retractor assemblies
equipped with seatbelt preten-
sioners or surrounding area. This
could result in accidental activa-
tion of the seatbelt pretensioners
or could make the system inop-
erative, possibly resulting in ser-
ious injury. Seatbelt preten-
sioners have no user-serviceable
parts. For required servicing of

seatbelt retractors equipped with
seatbelt pretensioners, consult
your SUBARU dealer.

.

When discarding seatbelt retrac-

tor assemblies equipped with
seatbelt pretensioners or scrap-
ping the entire vehicle due to
collision damage or for other
reasons, consult your SUBARU
dealer.

NOTE

.

Seatbelt pretensioners are not de-

signed to activate in minor impacts or
in rear impacts.
.

Pretensioners are designed to func-

tion on a one-time-only basis. In the
event that a pretensioner is activated,
both the driver’s and front passenger’s
seatbelt retractor assemblies should
be replaced only by an authorized
SUBARU dealer. When replacing seat-
belt retractor assemblies, use only
genuine SUBARU parts.
.

If a seatbelt that has a seatbelt

pretensioner does not retract or cannot
be pulled out due to a malfunction or
activation of the pretensioner, contact
your SUBARU dealer as soon as pos-
sible.
.

If the seatbelt retractor assembly or

Seatbelt pretensioners

56

(59,1)

surrounding area has been damaged,
contact your SUBARU dealer as soon
as possible.
.

When you sell your vehicle, we urge

you to inform the buyer that the vehicle
is equipped with seatbelt preten-
sioners. Also, notify the buyer of the
contents in this section.

&

Seatbelt with shoulder belt
pretensioner

NOTE

This section is applicable to the follow-
ing components.
.

Rear passenger’s seatbelt (window-

side)

The pretensioner sensor also serves as
follows.

.

SRS frontal airbag sensor

.

Side impact sensor

.

Rollover sensor

If the sensor detects a certain predeter-
mined amount of force during frontal or
side collisions or rollover accidents, any
seatbelt that has a seatbelt pretensioner is
quickly drawn back in by the retractor to
take up the slack so that the belt more
effectively restrains the seat occupant.

The rear passenger’s seatbelt (window-
side) pretensioner includes a tension
reducing device which limits the peak
forces exerted by the seatbelt on the
occupant in the event of a collision.

When a seatbelt pretensioner is activated,
an operating noise will be heard and a
small amount of smoke will be released.
These occurrences are normal and not
harmful. This smoke does not indicate a
fire in the vehicle.

Once the seatbelt pretensioner has been
activated, the seatbelt retractor remains
locked. Consequently, the seatbelt can not
be pulled out and retracted and therefore
must be replaced.

&

Seatbelt with shoulder belt
and lap belt pretensioners

NOTE

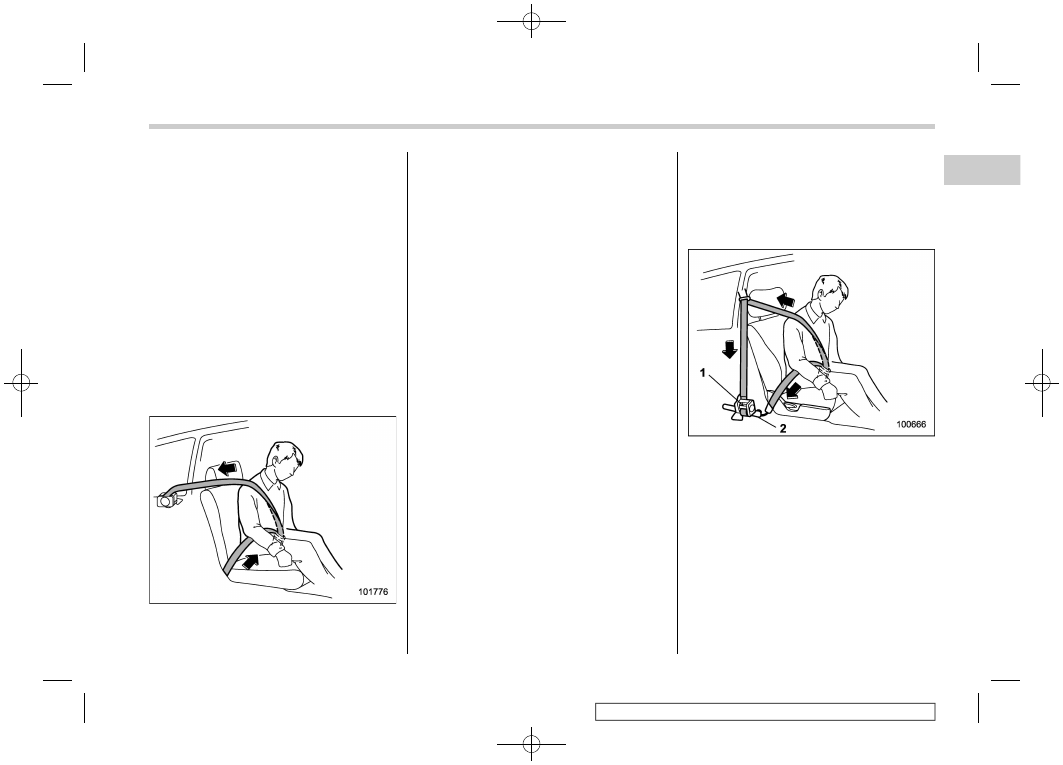

This section is applicable to the front
seatbelt.

1)

Seatbelt retractor assembly (shoulder
belt pretensioner and adaptive force
limiter)

2)

Lap belt pretensioner

The shoulder belt pretensioner is supple-
mented by a lap belt pretensioner, which is
located at the base of the center pillar. Like
the shoulder belt pretensioner, the lap belt
pretensioner instantaneously pulls in the
belt to eliminate slack if a certain level of
frontal collision force is detected. As a
result, the seatbelt restrains the front seat
occupant more effectively.

– CONTINUED –

Seatbelt pretensioners

57

1

Seat,

seatbelt

and

SRS

airbags

(60,1)

The front seatbelt pretensioner includes a
tension reducing device which limits the
peak forces exerted by the seatbelt on the
occupant in the event of a collision.
The adaptive force limiter will select a
reducing load to the suit body size of
occupant as detected by the occupant
detection sensor.

When a seatbelt pretensioner is activated,
an operating noise will be heard and a
small amount of smoke will be released.
These occurrences are normal and not
harmful. This smoke does not indicate a
fire in the vehicle.

Once the seatbelt pretensioner has been
activated, the seatbelt pretensioner re-
mains locked. Consequently, the seatbelt
cannot be pulled out and retracted and
therefore must be replaced.

&

System monitors

A diagnostic system continually monitors
the readiness of the seatbelt pretensioner
with the ignition switch in the “ON” position.
The seatbelt pretensioners share the
control module with the SRS airbag
system. Therefore, if any malfunction
occurs in a seatbelt pretensioner, the
SRS airbag system warning light will
illuminate. For details, refer to “SRS airbag
system monitors” FP101.

&

System servicing

WARNING

.

When discarding a seatbelt re-

tractor assembly or scrapping
the entire vehicle damaged by a
collision, consult your SUBARU
dealer.

.

Tampering with or disconnecting

the system’s wiring could result
in accidental activation of the
seatbelt pretensioner and/or
SRS airbag or could make the
system inoperative, which may
result in serious injury. Do not
use electrical test equipment on
any circuit related to the seatbelt
pretensioner and SRS airbag sys-
tems. For required servicing of
the seatbelt pretensioner, con-
sult your nearest SUBARU deal-
er.

CAUTION

For the locations of the sensors and
control modules, refer to “Compo-
nents” FP80.

If you need service or repair in those
areas or near the front seatbelt

retractors, have the work performed
by your authorized SUBARU dealer.

NOTE

If the front or side part of the vehicle is
damaged in an accident to the extent
that the seatbelt pretensioner does not
operate, contact your SUBARU dealer
as soon as possible.

&

Precautions against vehicle
modification

Always consult your SUBARU dealer if you
want to install any accessory parts to your
vehicle.

CAUTION

Do not perform any of the following
modifications. Such modifications
can interfere with proper operation
of the seatbelt pretensioners.

.

Attachment of any equipment

(bush bar, winches, snow plow,
skid plate, etc.) other than genu-
ine SUBARU accessory parts to
the front end.

.

Modification of the suspension

system or front end structure.

.

Installation of a tire of different

Seatbelt pretensioners

58
