WI-300

Задний жгут проводов и кабель дверцы багажного отсека

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

65.Задний жгут проводов и кабель дверцы багажного отсека

A: РАСПОЛОЖЕНИЕ

1. МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

Разъем

Подключен к

Контакт

Цвет

Участок

Описание

D33

12

Серый

C-4

R38

Проходной соединительный разъем

D34

2

C-4

R37

Задний жгут проводов

D35

10

C-4

R39

D37

3

B-3

Плафон освещения багажника

D39

2

B-3

Верхний стоп-сигнал

D43

4

B-4

Электродвигатель заднего стеклоочистителя

D44

2

B-4

Левый фонарь подсветки номерного знака

D87

2

B-5

Правый фонарь заднего хода

D89

2

B-5

Обогреватель заднего стекла

D91

2

B-3

Левый фонарь заднего хода

D135

2

B-4

Переключатель отпирания дверцы багажного отсека

D136

1

B-3

Антенный усилитель

D137

2

A-4

Правый фонарь подсветки номерного знака

D138

3

B-5

Плафон дверцы багажного отсека

D140

4

A-4

Датчик открытия дверцы багажного отсека и привод
отпирания дверцы багажного отсека

: Белого или естественного цвета

Разъем

Подключен к

Контакт

Цвет

Участок

Описание

R26

4

C-4

Задний правый комбинированный фонарь

R37

2

C-4

D34

Кабель дверцы багажного отсека

R38

12

Серый

C-4

D33

Проходной соединительный разъем

R39

10

C-4

D35

Кабель дверцы багажного отсека

R79

10

D-3

Разъем прицепа

R246

12

Черный

C-2

R216

Проходной соединительный разъем

R247

14

C-1

R215

Задний жгут проводов

: Белого или естественного цвета

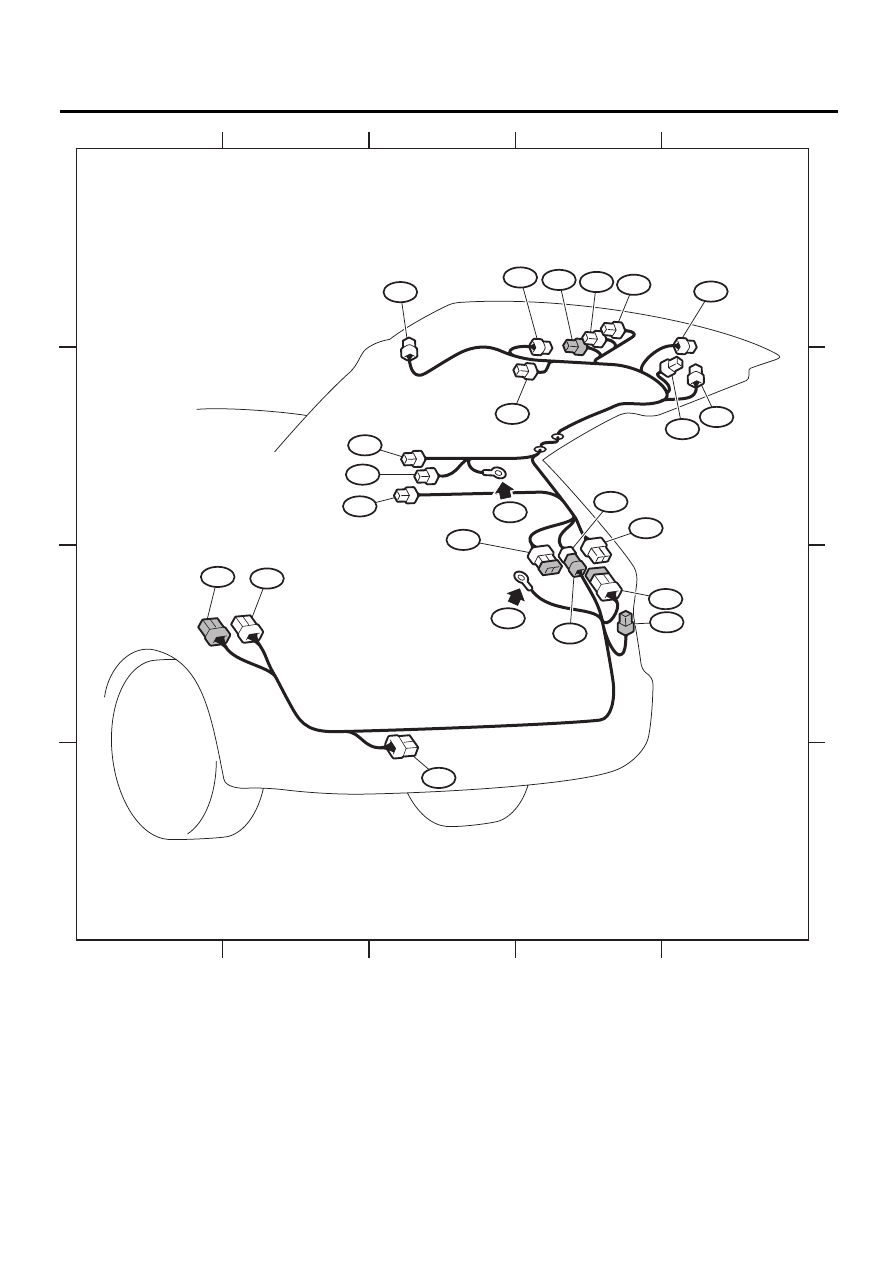

WI-301

Задний жгут проводов и кабель дверцы багажного отсека

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

WI-14764

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

GB-15

GB-14

D135

D44

D43

D91

D136

D39

D37

D35

R39

R37

R26

R38

R79

R246

R247

D33

D34

D137

D140

D89

D138

D87

WI-302

Задний жгут проводов и кабель дверцы багажного отсека

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

2. МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

a

Разъем

Подключен к

Контакт

Цвет

Участок

Описание

D33

12

Серый

C-4

R38

Проходной соединительный разъем

D34

2

C-4

R37

Задний жгут проводов

D35

10

C-4

R39

D37

3

B-3

Плафон освещения багажника

D39

2

B-3

Верхний стоп-сигнал

D43

4

B-4

Электродвигатель заднего стеклоочистителя

D44

2

B-4

Левый фонарь подсветки номерного знака

D87

2

B-5

Правый фонарь заднего хода

D89

2

B-5

Обогреватель заднего стекла

D91

2

B-3

Левый фонарь заднего хода

D135

2

B-4

Переключатель отпирания дверцы багажного отсека

D136

1

B-3

Антенный усилитель

D137

2

A-4

Правый фонарь подсветки номерного знака

D138

3

B-5

Плафон дверцы багажного отсека

D140

4

A-4

Датчик открытия дверцы багажного отсека и привод
отпирания дверцы багажного отсека

: Белого или естественного цвета

Разъем

Подключен к

Контакт

Цвет

Участок

Описание

R26

4

C-4

Задний правый комбинированный фонарь

R37

2

C-4

D34

Кабель дверцы багажного отсека

R79

10

D-3

Разъем прицепа

R246

12

Черный

C-4

R216

Проходной соединительный разъем

R247

14

C-1

R215

Задний жгут проводов

R292

12

C-2

Соединительный разъем

: Белого или естественного цвета

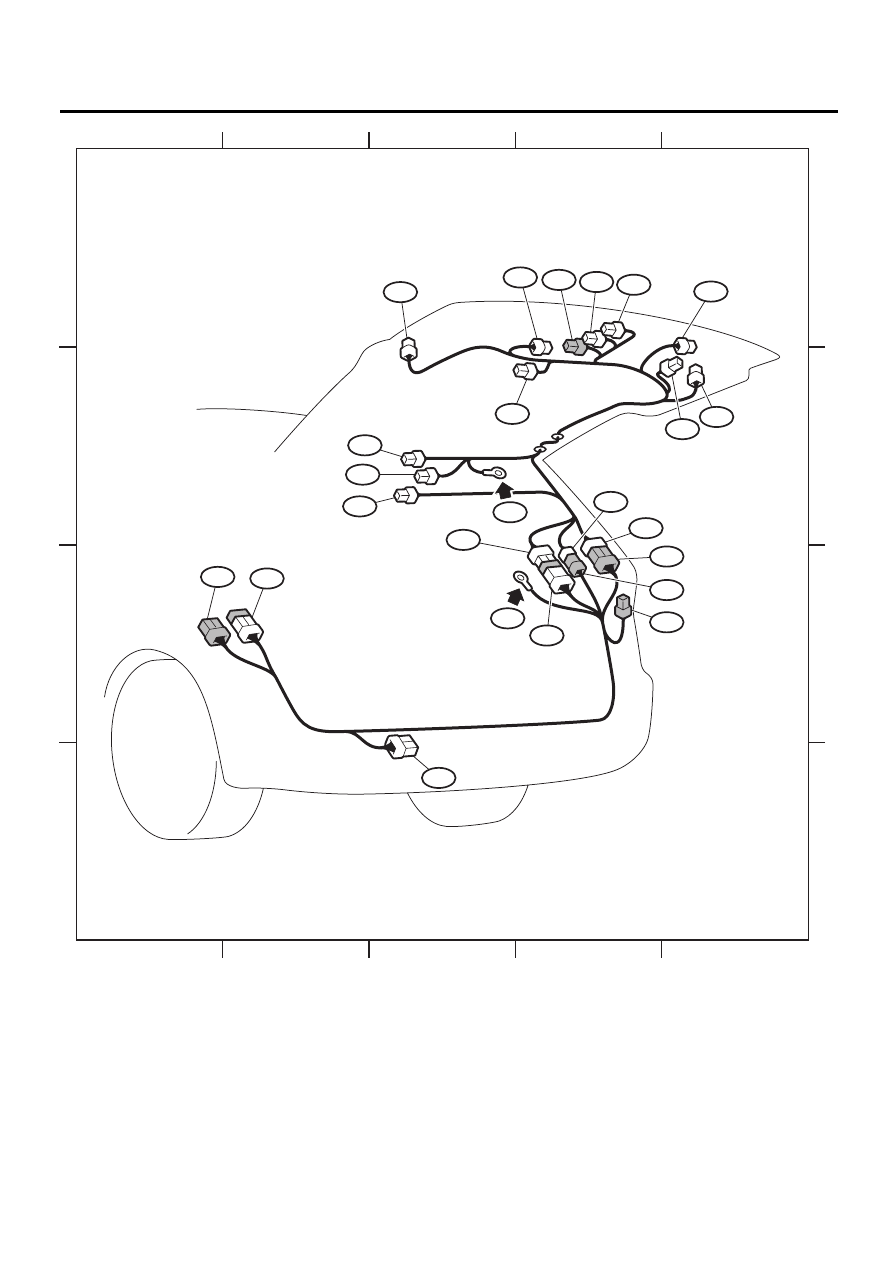

WI-303

Задний жгут проводов и кабель дверцы багажного отсека

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

WI-14765

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

GB-15

GB-14

D135

D44

D43

D91

D136

D39

D37

D35

R246

R26

R292

R247

D33

D34

D137

D140

D89

D138

D87

R79

R37
